Pescara Centrale 1980

[MarcoMN]

VIVISSIMI complimenti per la qualità della riproduzione del vero. Molte foto erano facilmente scambiabili per foto al vero.
Belli gli effetti dell'asfalto(bei toni e belle sfumature).
Il dettaglio delle sporcature binari (e tutta la stazione e i suoi arredi) sono centratissimi: penso che adotterò questo come standard per il mio. Spero solo di riuscire a fare altrettanto.
Si vede anche che è stata curata l'esposizione e l'angolatura della luce nelle foto.

Bravo davvero.

[emilio444]

VIVISSIMI complimenti per la qualità della riproduzione del vero. Molte foto erano facilmente scambiabili per foto al vero.
Belli gli effetti dell'asfalto(bei toni e belle sfumature).
Il dettaglio delle sporcature binari (e tutta la stazione e i suoi arredi) sono centratissimi: penso che adotterò questo come standard per il mio. Spero solo di riuscire a fare altrettanto.
Si vede anche che è stata curata l'esposizione e l'angolatura della luce nelle foto.

Bravo davvero.

Grazie! Comunque sono sempre a disposizione per scambi di idee e se dovesse servire sarò' ben felice di aiutare chiunque ne avesse bisogno.

[emilio444]

Oggi presento una breve fotoguida per realizzazione del Piano di Carico da installare nello scalo merci. E' un lavoretto di facilissima realizzazione che impiega la nostra manualità per due/tre ore al massimo (caffè compreso!). I materiali utilizzati si trovano in tutti i negozi di modellismo a pochi Euro, ve li elenco:
- tavoletta da balsa 100 x 10 x 1 per la struttura;
- lastrina di plasticard per i cordoli;
- lastrina Auhagen imitazione betonella per il pavimento;
- lastrina Auhagen imitazione mattoncino per le pareti;
- Vinavil
- Super Attak Flex Gel
- cutter
- righello e squadretta

Con un costo relativamente basso (una quindicina di Euro in tutto) realizzate un piano di carico realistico, all'italiana, ma sopratutto con le misure che più vi aggradano.
Spero di aver fatto cosa gradita, buone banchine a tutti!

Immagine:

170,62 KB

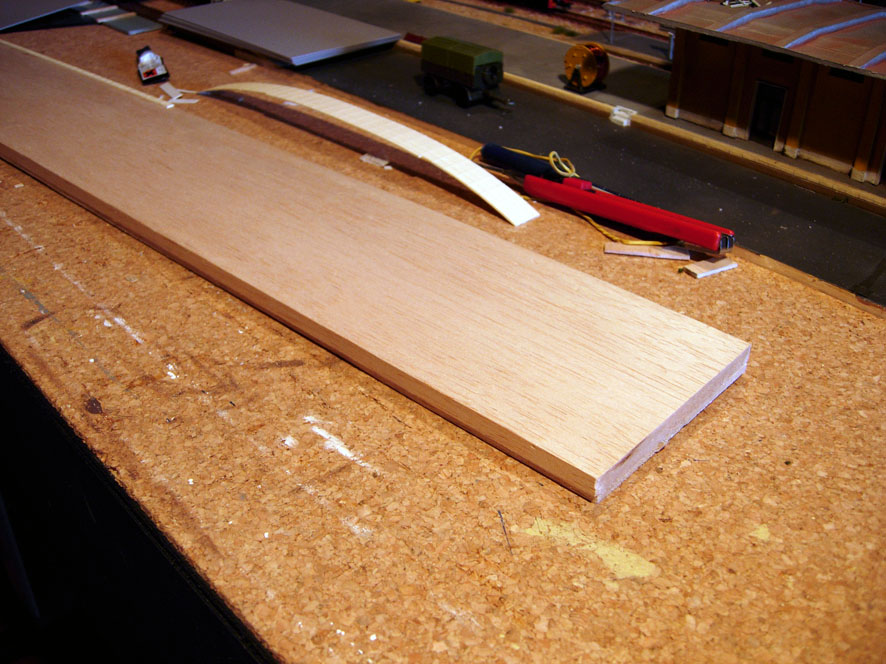

Tavoletta in balsa per la struttura

Immagine:

129,35 KB

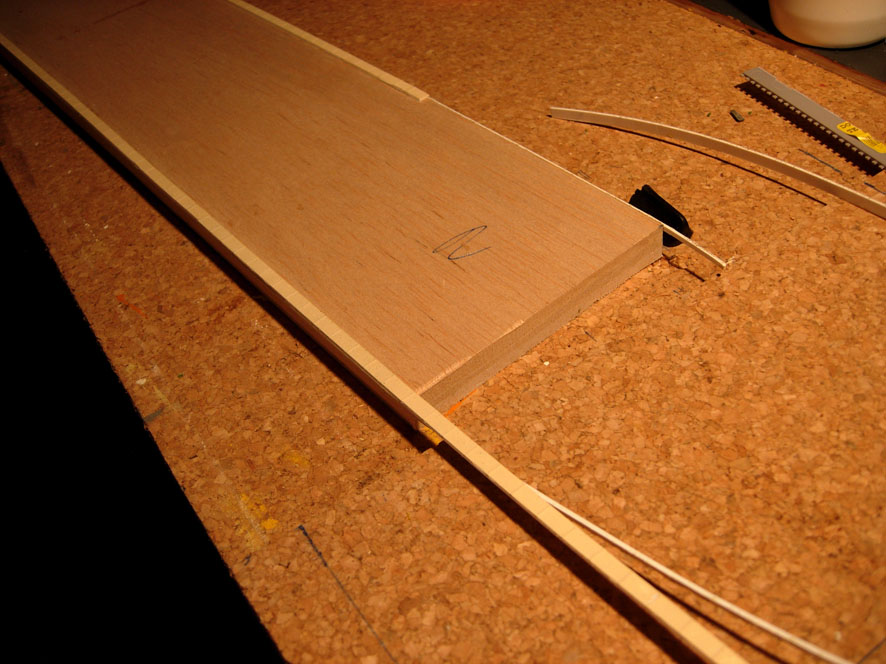

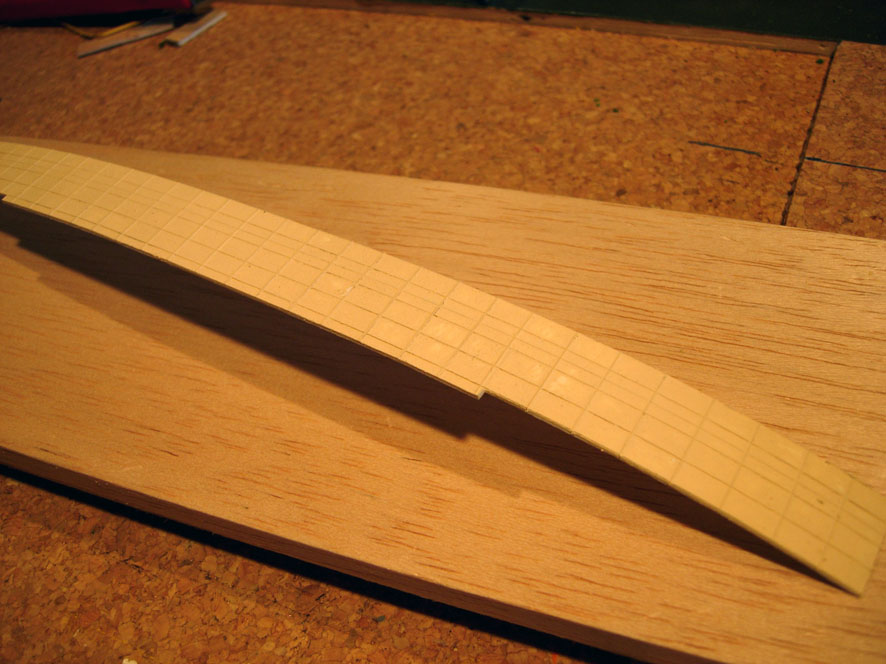

Lastrina evergreen incisa a mano per la realizzazione dei cordoli.

Immagine:

93,2 KB

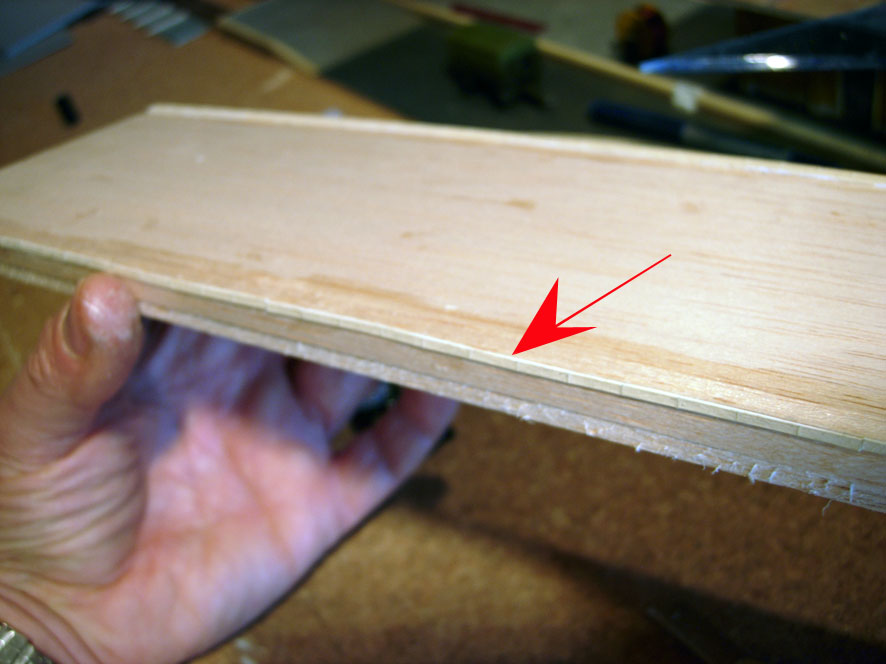

Si procede alla posa del parte frontale del cordolo che farà da guida per la fase successiva

Immagine:

127,79 KB

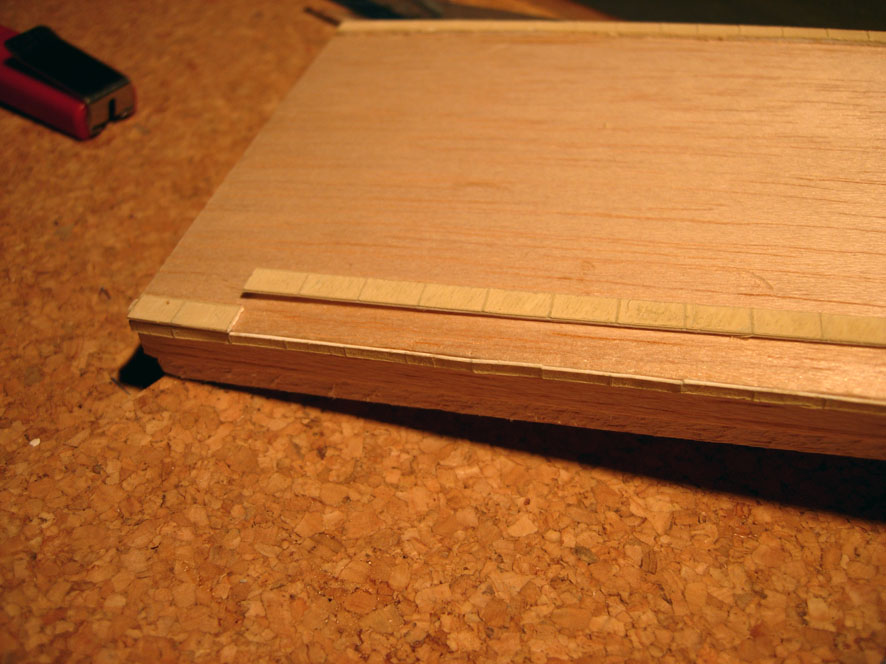

Si posa la parte orizzontale del cordolo. per quetsa fase e la precedente per una questione di rapidità ho utilizzato per il fissaggio Attak Gel, ma chi ha tempo può anche utilizzare il Vinavil

Immagine:

125,93 KB

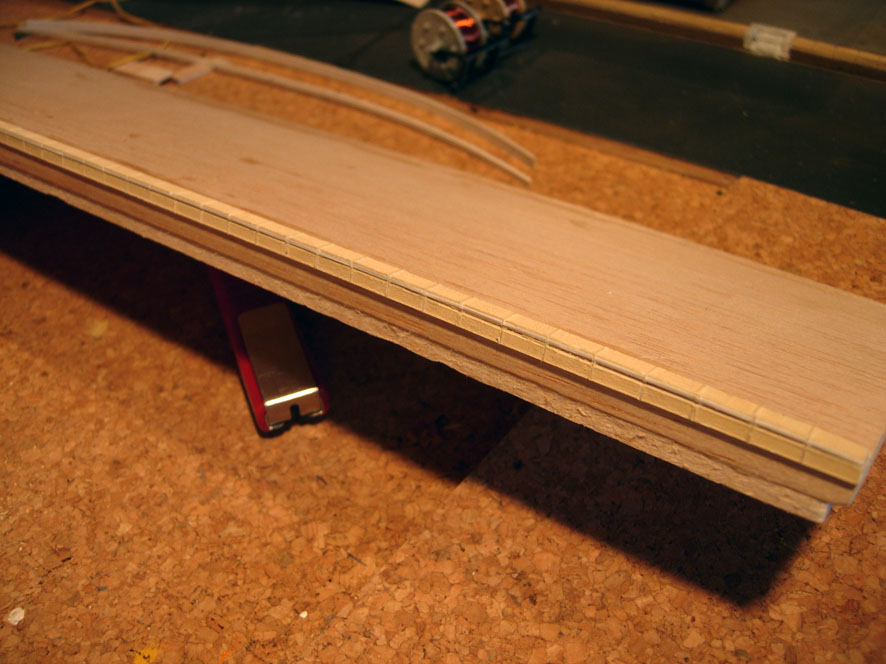

Le due parti accoppiate pronte per la stuccatura

Immagine:

98,66 KB

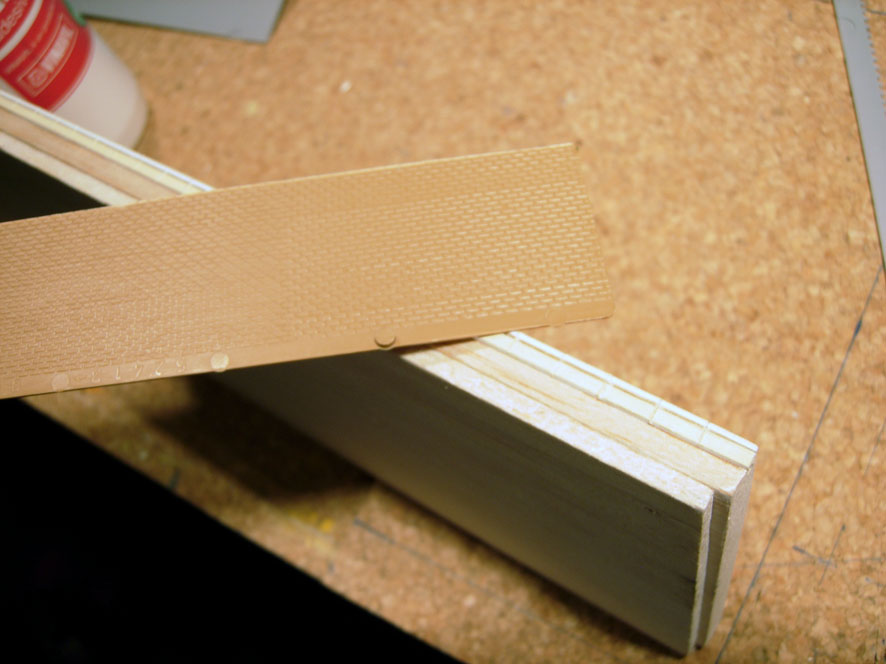

Lastrina ad imitazione dei mattoncini per la parete frontale

Immagine:

101,29 KB

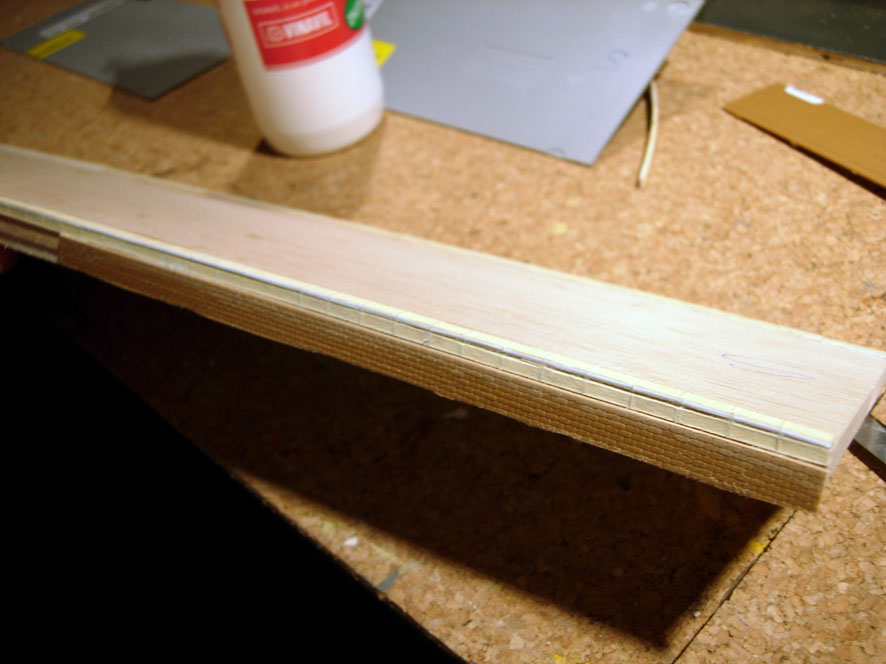

Lastrina tagliata e incollata

Immagine:

149,76 KB

Si sagoma la lastrina ad imitazione della pavimentazione che andrà alloggiata con precisione all'interno dei due cordoli

Immagine:

145,57 KB

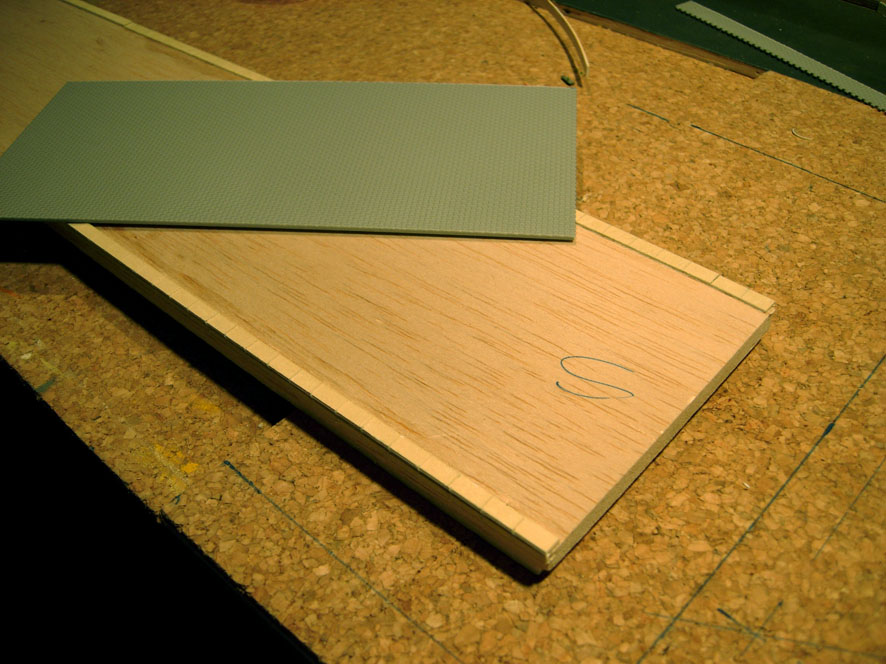

La struttura predisposta per il ricevimento della pavimentazione

Immagine:

161,92 KB

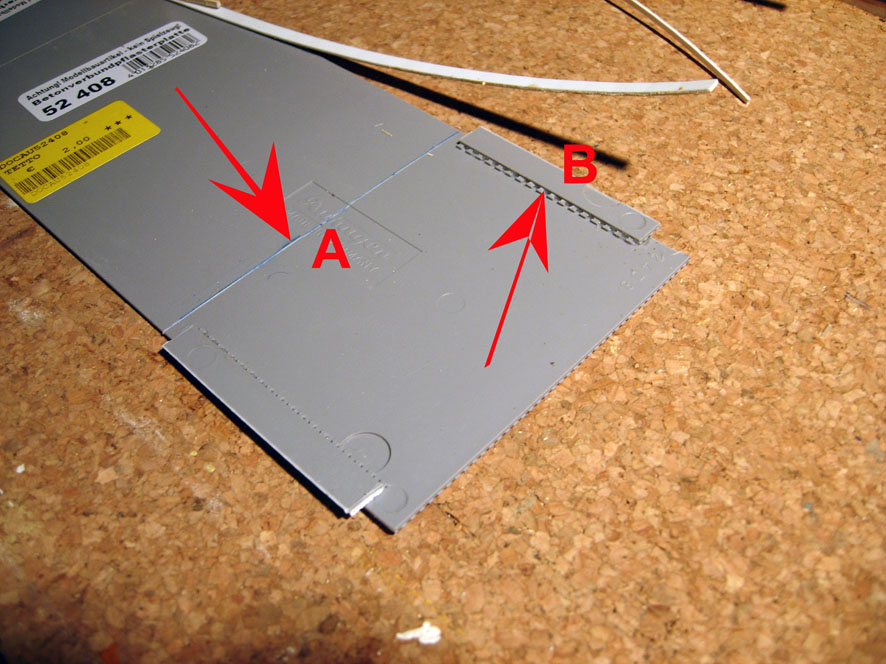

La lastrina sulla testa prevede nel punto denominato A un incisione (leggera però', attenzione a non tranciare!) è utile per facilitare la piegatura che imiterà lo scivolo salita/discesa. nel punto B vengono installate due alette che faranno da sede all'evergreen del cordolo

Immagine:

161,64 KB

Si prepara la posa

Immagine:

129,93 KB

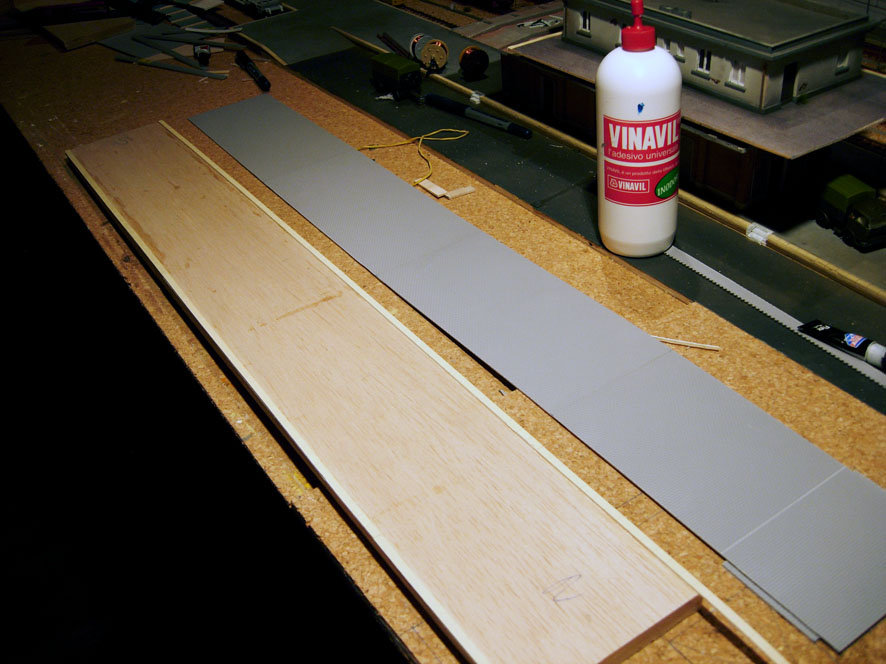

I due pezzi da assemblare, con le lastrine già incollate tra di loro

Immagine:

130,02 KB

Immagine:

134,33 KB

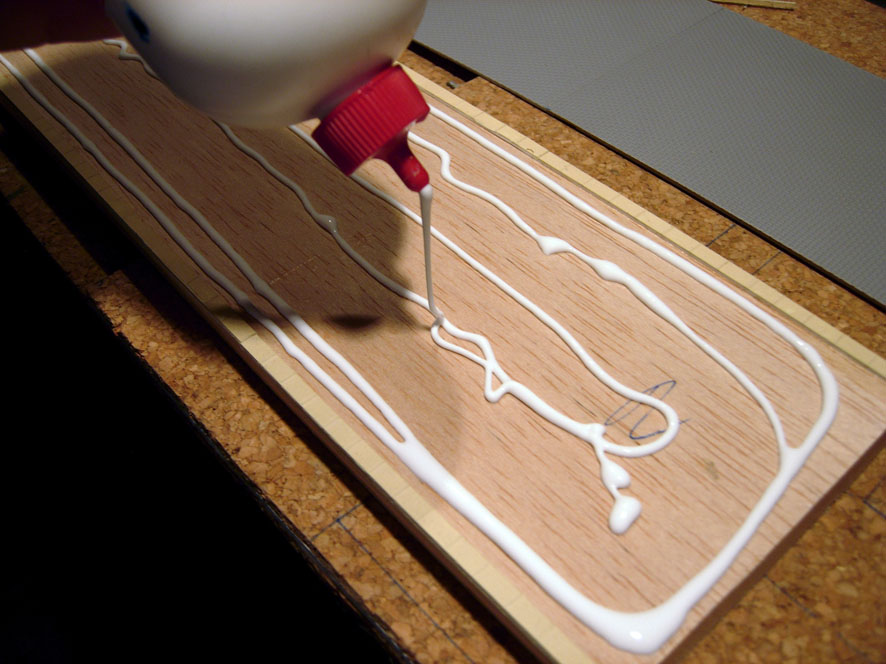

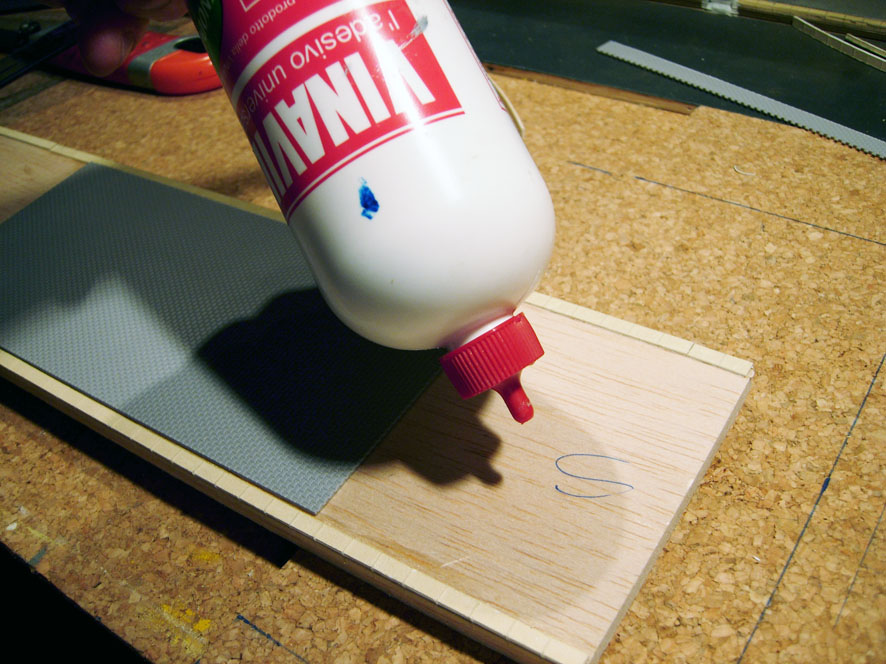

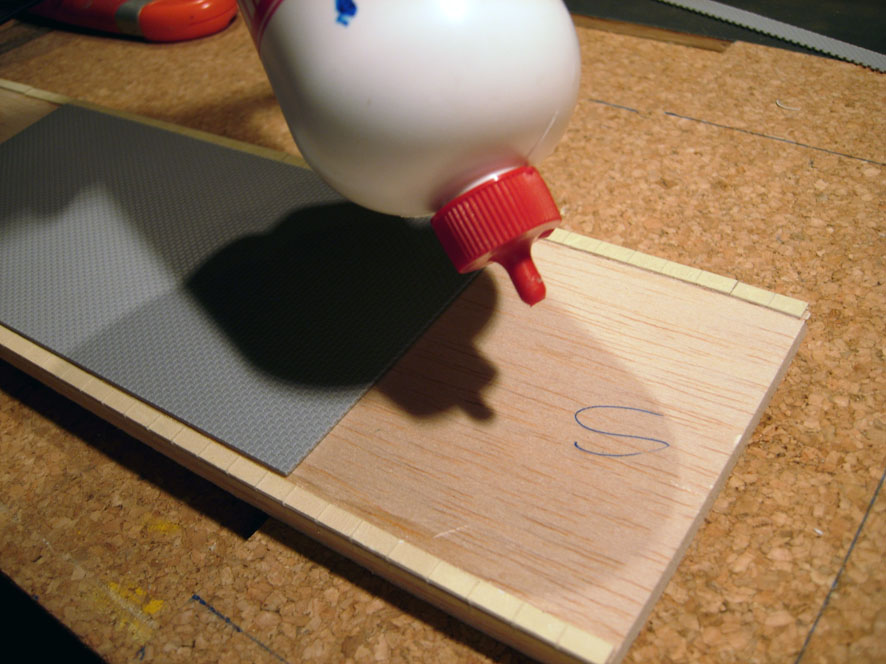

Si procede alla stesura del Vinavil per la successiva posa delle lastrine
ad imitazione della pavimentazione.

Immagine:

148,56 KB

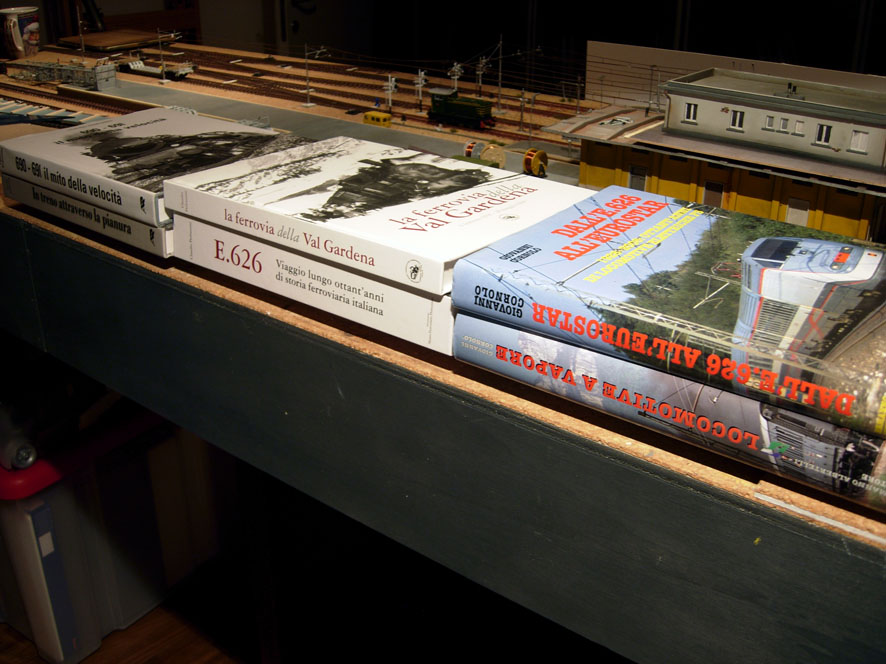

Un pò di cultura ferroviaria contribuisce alla essiccazione della colla mantenendo le lastrine sotto pressione.

Immagine:

160,57 KB

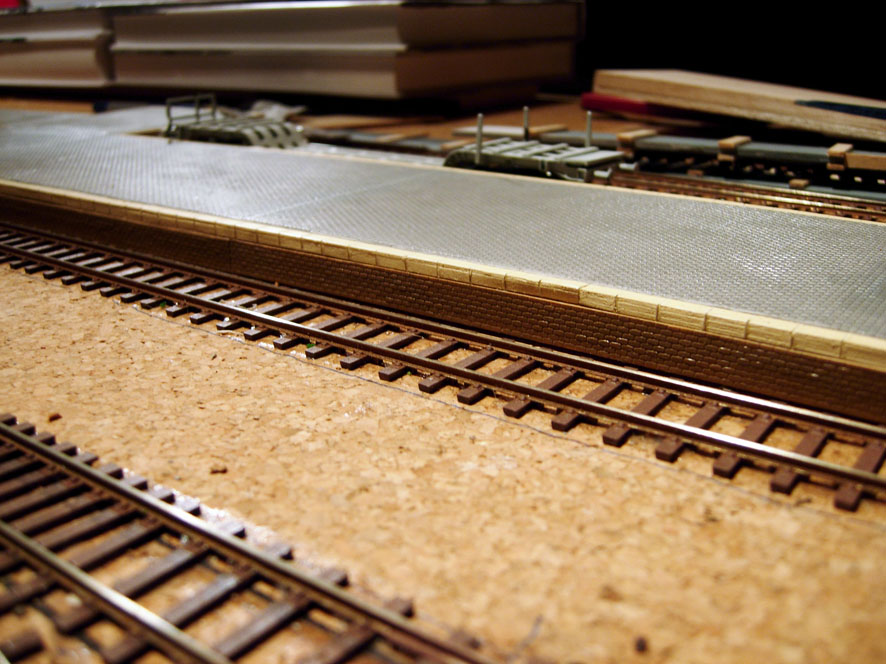

Piano di carico ultimato poggiato sul diorama a mo di presentazione. Il giunto che si vede allo spigolo del marciapiede deve essere ancora verniciato e stuccato.

Immagine:

156,04 KB

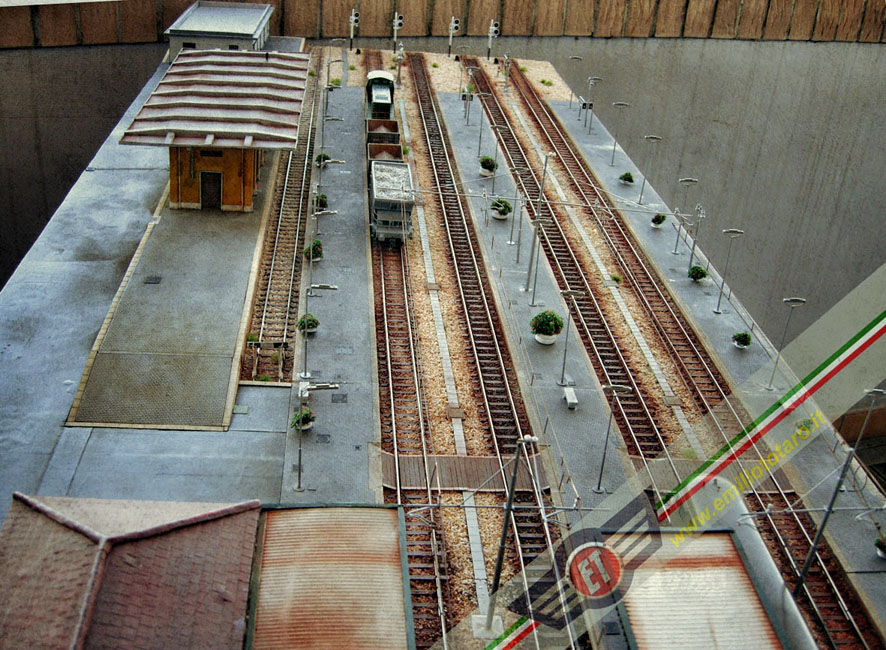

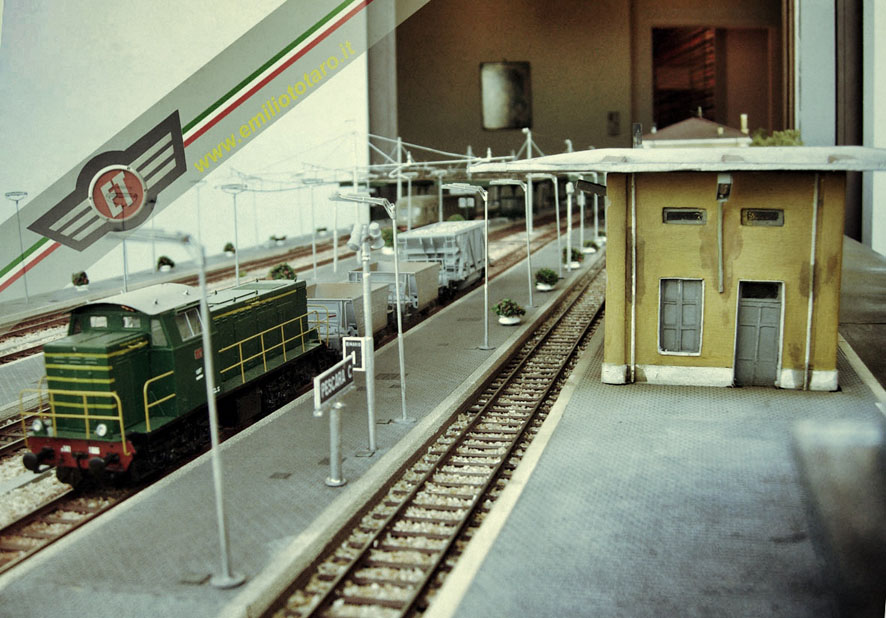

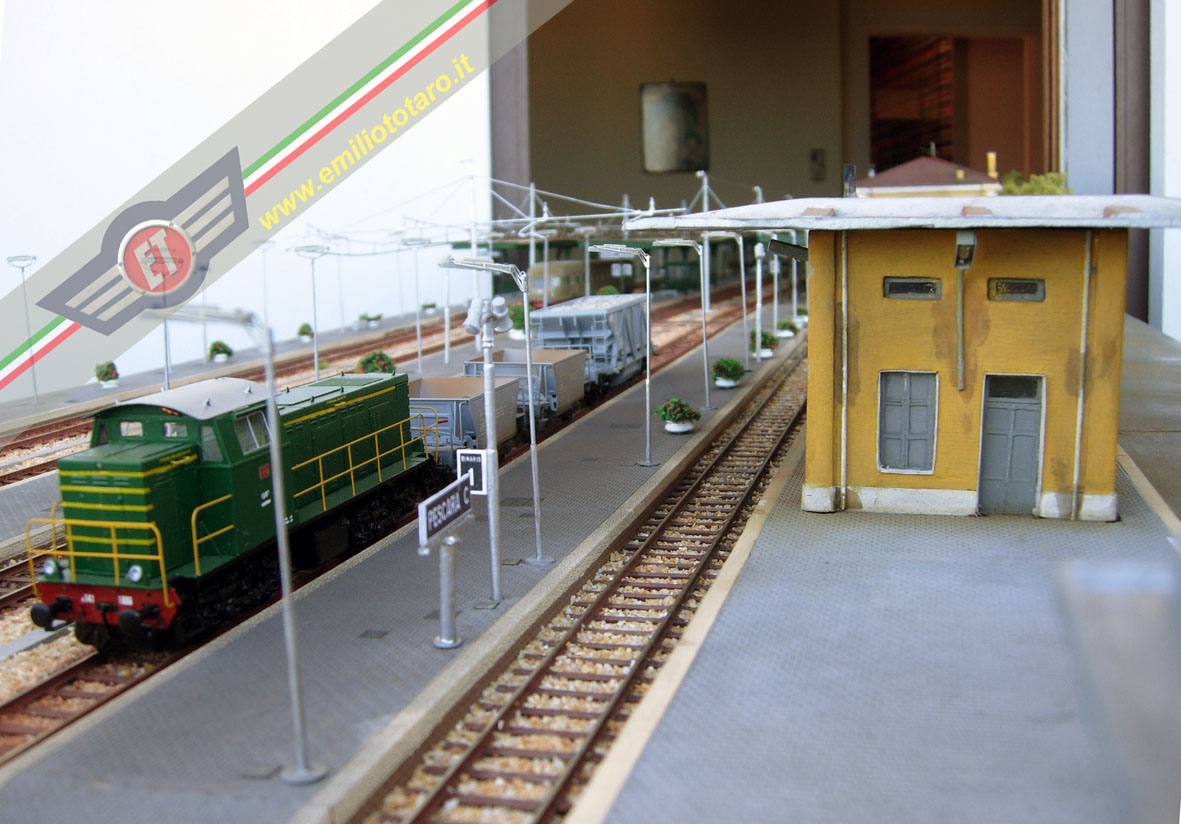

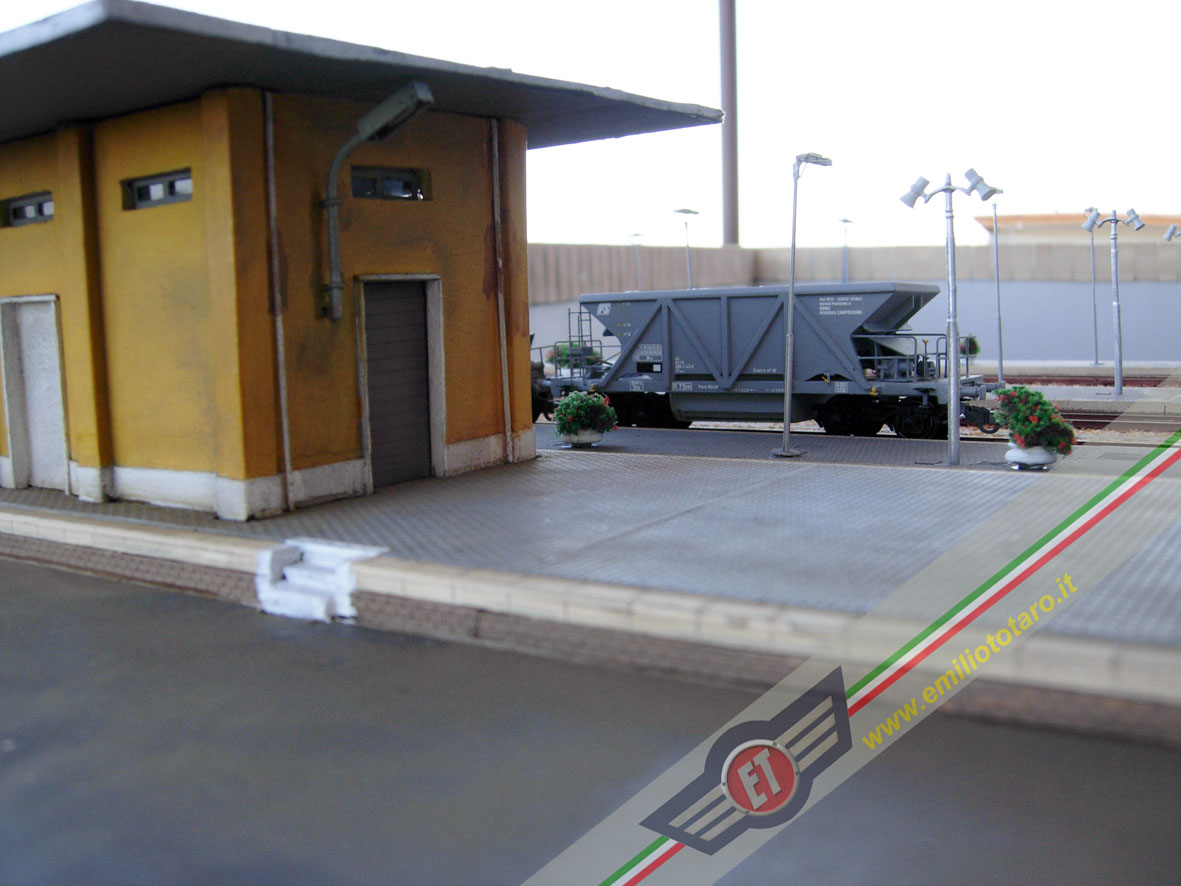

ed ecco il piano caricatore finito ed installato

Immagine:

222,04 KB

[lorelay49]

Veramente un ottimo lavoro, complimenti[:I]

[Enrico57]

Ciao Emilio, preciso ed efficace come sempre!

[emilio444]

Grazie! [:I]

[MrMassy86]

Complimenti, molto bello e molto preciso nella spiegazione

Ciao Massimiliano

[emilio444]

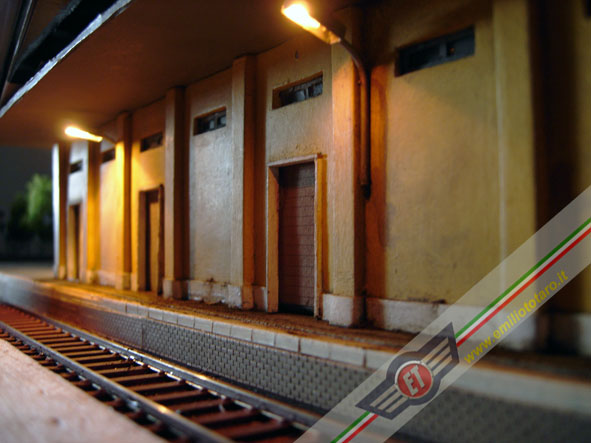

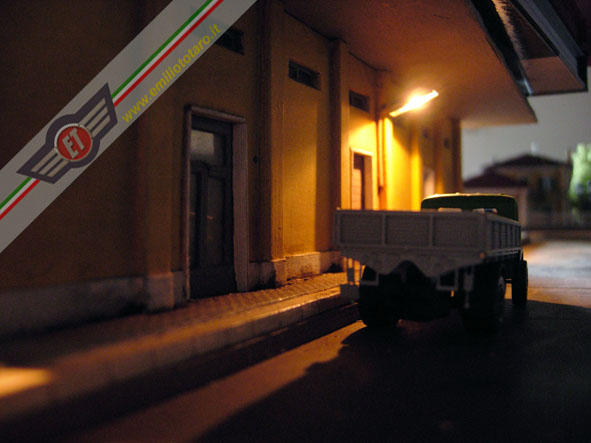

Viste le numerose richieste perventumi in MP sul MM che si intravede in foto, posto alcune immagini e disegni al riguardo. In effetto avrei voluto pubblicare più in là l'articoletto ma viste le Vs. insistenze... :nausea: :nausea: :nausea:

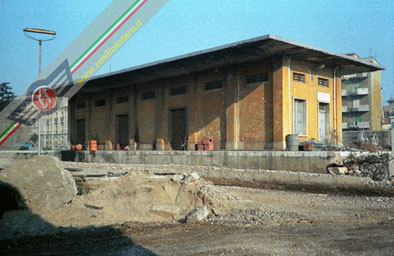

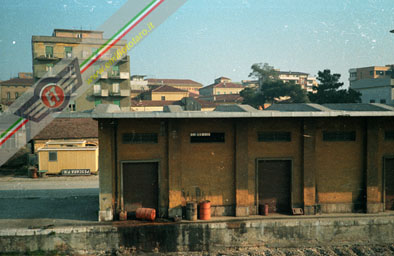

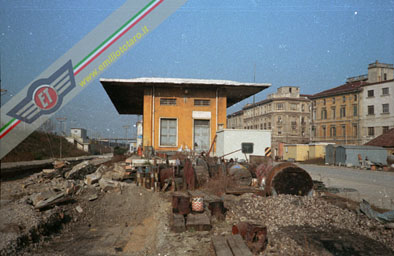

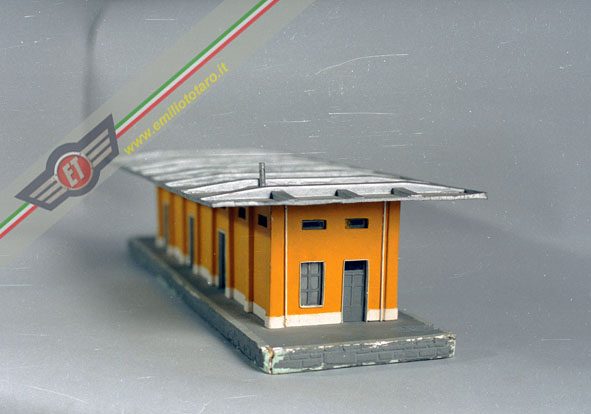

Comunque anche questa realizzazione trattasi di una piccola licenza poetica, infatti presso la vecchia Centrale vi erano due magazzini distinti in P.V. e G.V., comunque molto grandi ed impegnativi da riprodurre sul mio piccolo impianto; allora ho optato per la riproduzione del vecchio M.M. ubicato presso l'adiacente stazione di Pescara Porta Nuova, più compatto e di più facile collocazione.
Tale magazzino, con questa tipologia architettonica e costruttiva nella realtà si trova in più stazioni del compartimento di Ancona, e più in generale sull'Adriatica.
Per la realizzazione ormai risalente ad una ventina di anni fa, all'epoca non disponendo delle tecnologie attuali dovetti per forza ricorrere al compensato marino multistrato da 4 mm per la struttura principale, cartoncino per gli infissi e serrande. Realizzazione semplice semplice, di sicuro effetto. Il colore applicato vi garantisco che rispecchia quello reale!

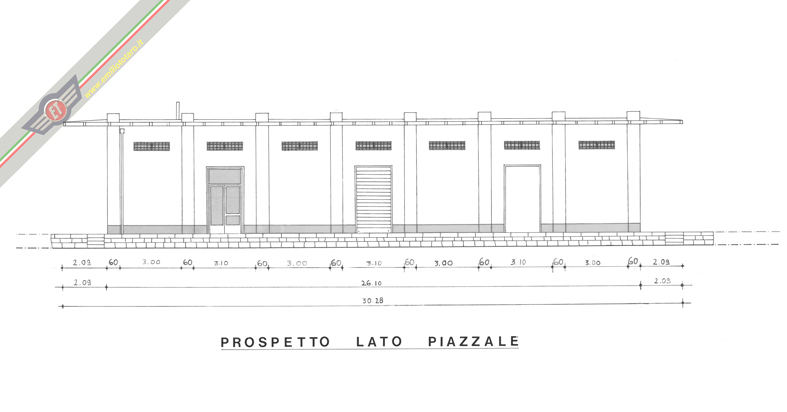

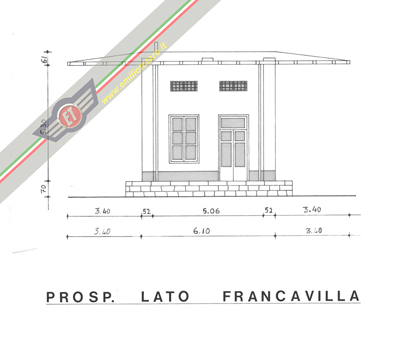

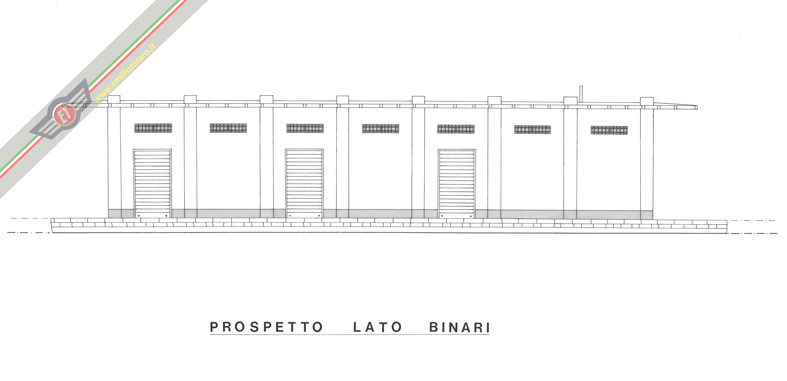

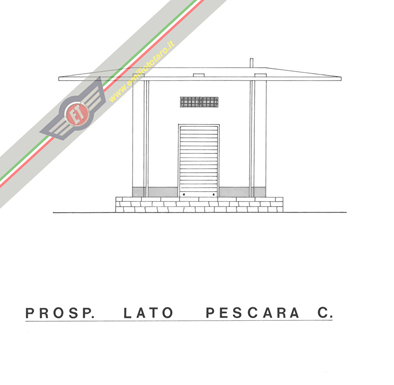

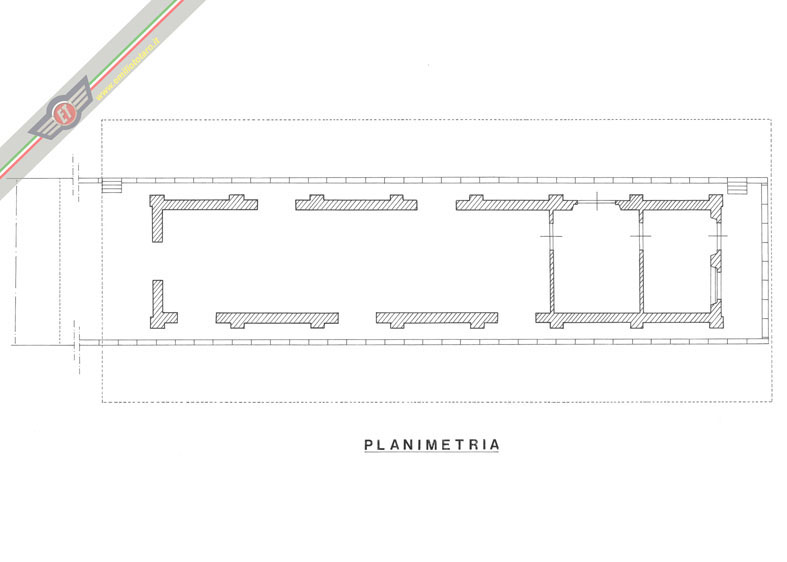

I disegni sono da me realizzati in base a più sopralluoghi effettuati all'epoca.

Immagine:

85,72 KB

Immagine:

65,27 KB

Immagine:

98,19 KB

Immagine:

56,74 KB

Immagine:

57,21 KB

Immagine:

63,73 KB

Immagine:

77,93 KB

Immagine:

54,67 KB

Immagine:

50,92 KB

Immagine:

48,37 KB

[emilio444]

Continua....

Immagine:

49,7 KB

Immagine:

318,67 KB

Immagine:

202,69 KB

Immagine:

168,37 KB

Immagine:

206,65 KB

[lorelay49]

E ti pareva che non mettevi delle foto.......
Grrrrr che invidia mi fai venire, ma come fai ad essere così cattivo

[emilio444]

SOlo descrivendo non si capisce molto...... :geek: :geek: :geek: :geek: :geek:

[lorelay49]

Emilio sto scherzando ovviamente, sei bravissimo....

[emilio444]

Ma grazie! Spero queste modeste realizzazioni siano utili anche a Voi!

[Andrea]

Oggi presento una breve fotoguida per realizzazione del Piano di Carico da installare nello scalo merci.

Ottima guida Emilio, chiara e ben dettagliata.
Appena trovo il tempo te la pubblico nel sito.
Grazie per la condivisione.

[alexgaboardi]

complimenti Emilio, ottimo lavoro, come al solito
ciao, Alessandro

[Andrea]

Ciao Emilio, ti ho inviato la bozza della tua fotostoria "Pescara centrale 1980" che pubblicherò lunedì 25 febbraio.
Dimmi se è tutto OK.

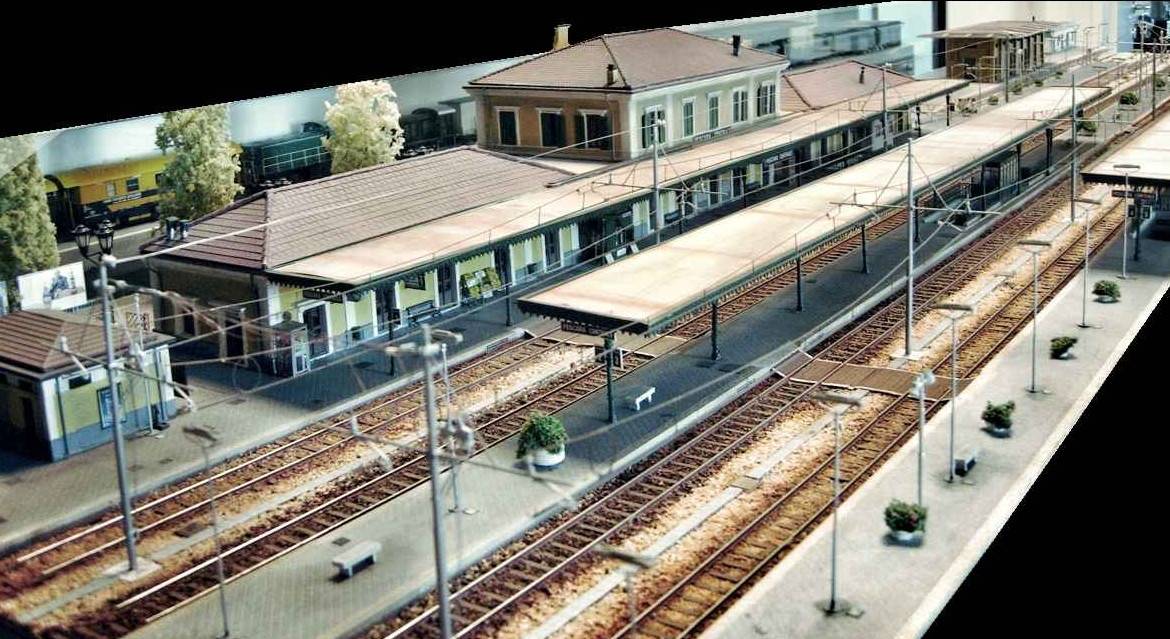

Questa la foto d'apertura....

[carlo mercuri]

Lavoro fantastico e molto ben curato nei dettagli......bellissima atmosfera!!!
Complimenti!!!!

[emilio444]

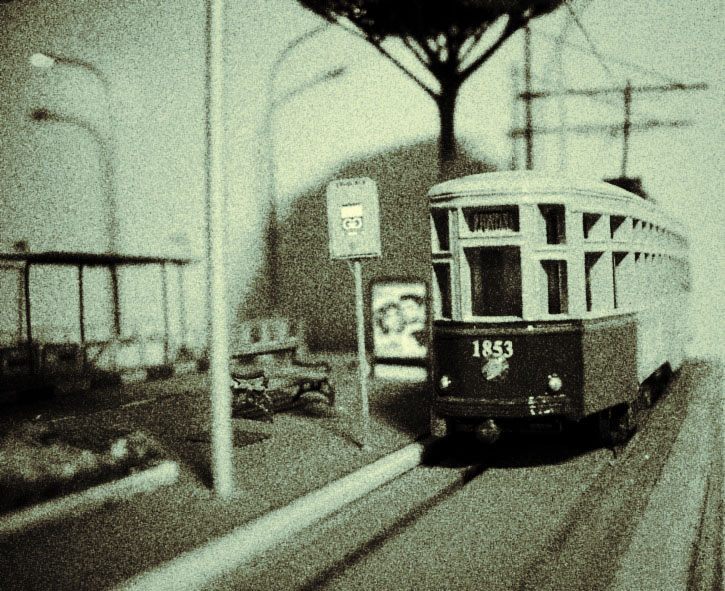

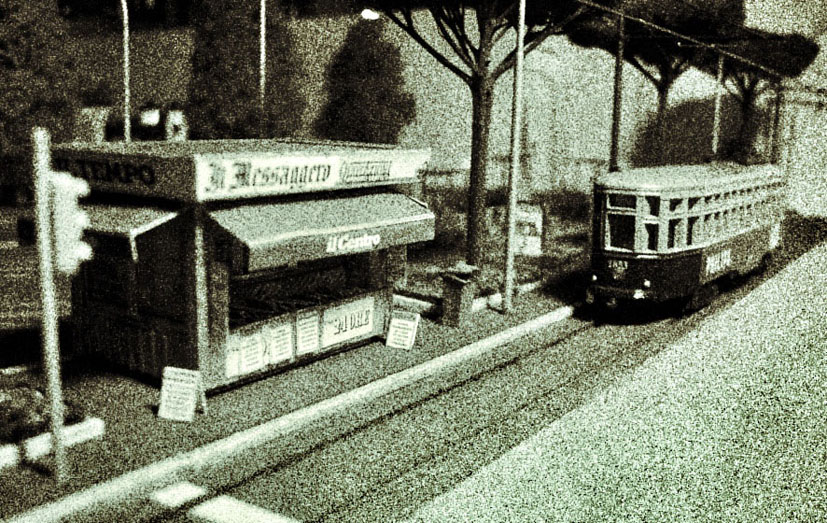

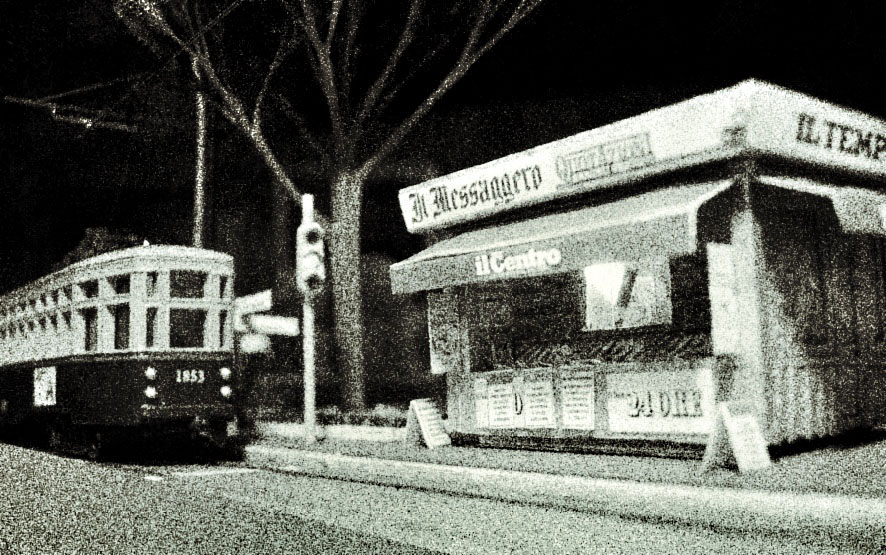

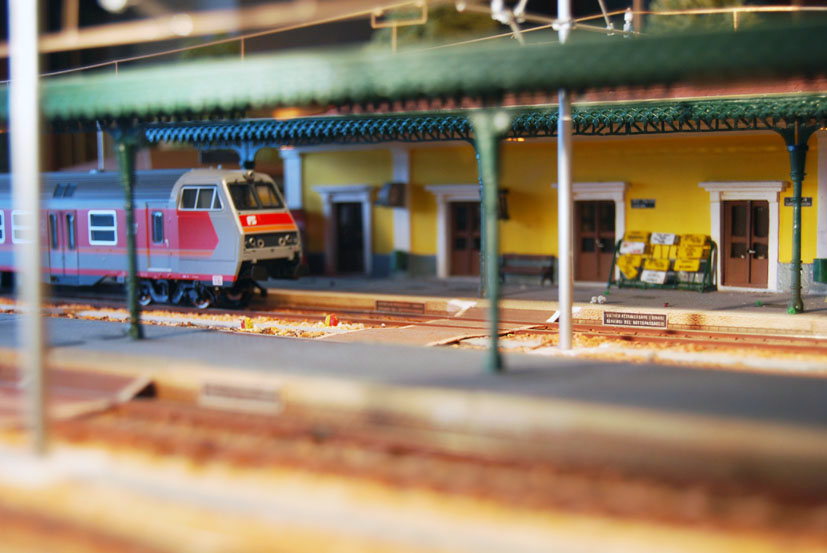

Tram oldtime....

Immagine:

175,62 KB

Immagine:

163,8 KB

Immagine:

225,18 KB

Immagine:

211,21 KB

[Andrea]

Bravo Emilio, inquadrature decisamente suggestive!

[MrMassy86]

Stupende inquadrature

Massimiliano

[emilio444]

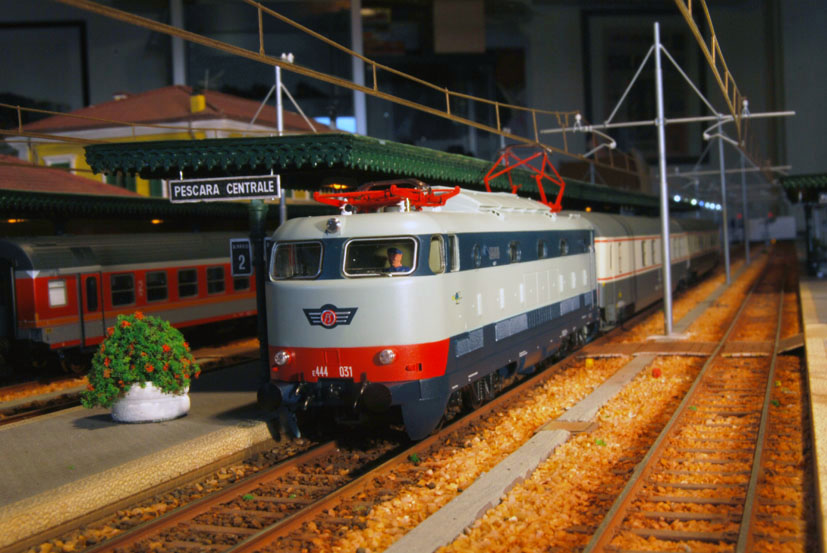

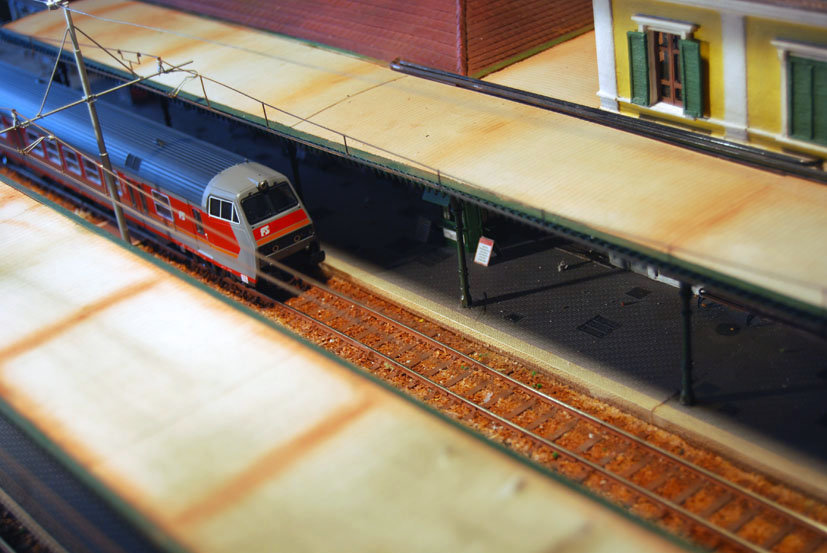

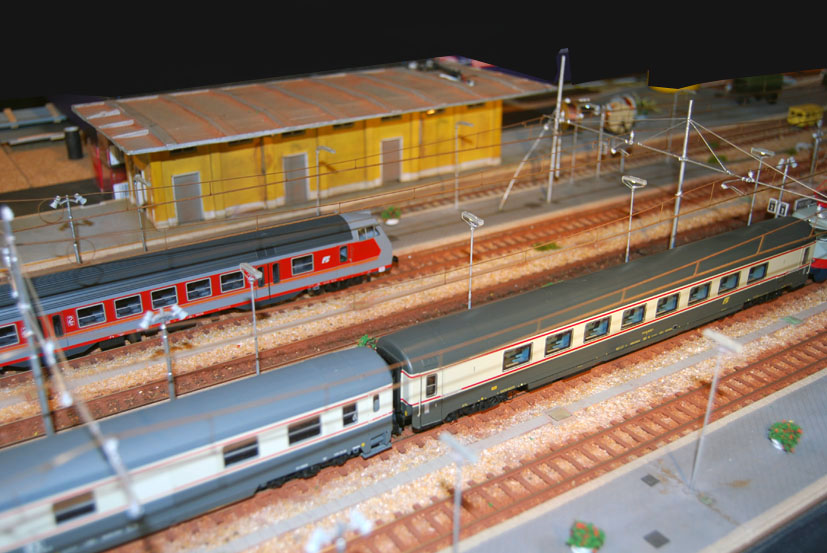

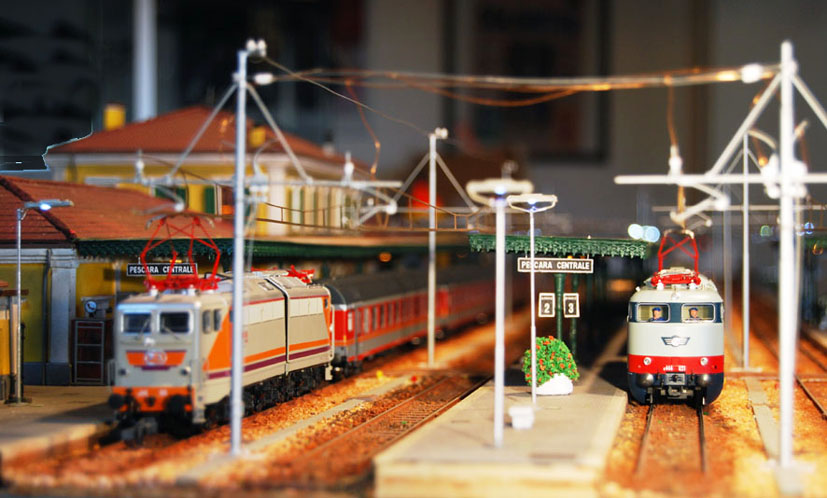

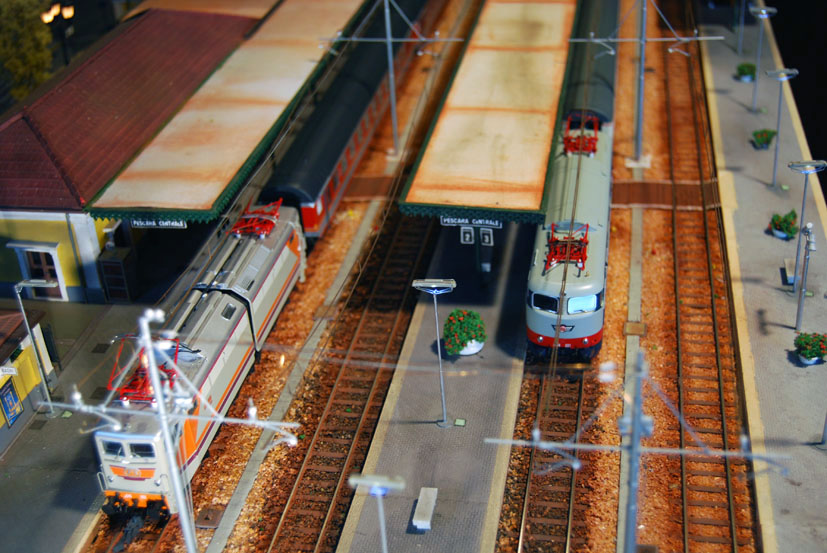

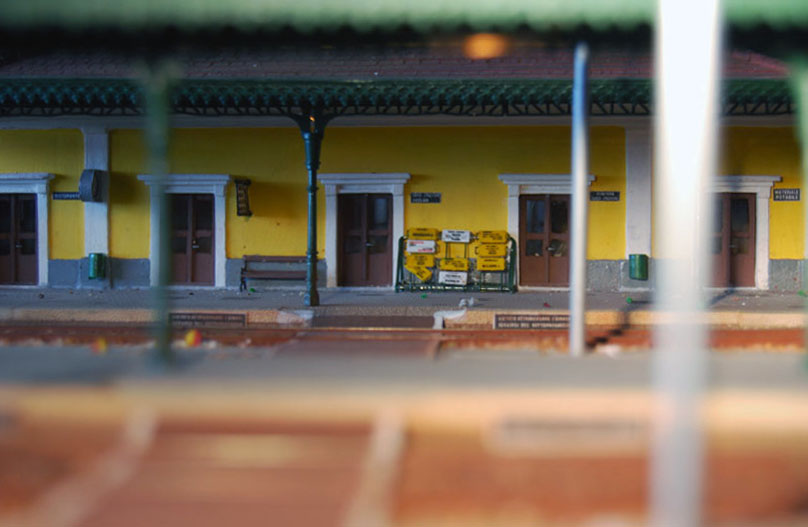

Ai tempi del TEE

Immagine:

168,91 KB

Immagine:

167,79 KB

Immagine:

176,39 KB

Immagine:

152,83 KB

Immagine:

154,59 KB

Immagine:

119,11 KB

Immagine:

154,96 KB

Immagine:

136,32 KB

Immagine:

143,31 KB

Immagine:

154,77 KB

Immagine:

151,88 KB

Immagine:

99,35 KB

Immagine:

80,1 KB

Immagine:

101,28 KB

Immagine:

108,81 KB

Immagine:

104,16 KB

Immagine:

119,63 KB

[alexgaboardi]

foto bellissime Emilio, grazie di averle condivise
ciao, Alessandro

[Andrea]

Ed eccola la fotostoria di Emilio.
Credo che presto la dovremo già aggiornare...

http://www.scalatt.it/fotostoria_Pescara_Centrale.htm

[claudio]

Bellissimo lavoro e anche le foto complimenti!!!!!!!

[fran65]

...le foto "ad altezza d'uomo"sono semplicemente deliziose.
Complimenti!!
