La stazione di Brescia in scala H0

[marione]

Una mia curiosità:
al quadro di comando avete già pensato ?

Marione

[micfum]

Ciao Mario
Siamo ancora alle discussioni tra sinottico (tipo quello della nostra stazione di Breno), anche se le dimensioni sarebbero decisamente più importanti (ho già fatto dei disegni in scala 1:1 per renderci conto di quanto sarebbe grande) oppure la gestione tramite computer (con uno dei vari software esistenti) o Z21
A breve ci siederemo intorno a un tavolo per prendere una decisione in merito
Se hai qualche suggerimento è ovviamente ben accetto (lo stesso vale per gli altri che ci seguono)

[micfum]

Grazie Egidio e grazie Diego
Stiamo facendo del nostro meglio, ovviamente qualche compromesso c'è ma siamo stati abbastanza fedeli all'originale, che adesso in realtà è stato stravolto per i lavori di realizzazione dei marciapiedi dell' AV e per il nuovo ingresso dei binari AV lato Milano.

[littlejohn]

Un progetto veramente imponente e ben realizzato. Un lavoro pulito, perdonato e ben pensato. Ottimo. Speriamo in frequenti aggiornamenti. Bravi.
Cordialmente
Gian Luca "Littlejohn"

[marione]

Ciao Mario
Siamo ancora alle discussioni tra sinottico (tipo quello della nostra stazione di Breno), anche se le dimensioni sarebbero decisamente più importanti (ho già fatto dei disegni in scala 1:1 per renderci conto di quanto sarebbe grande) oppure la gestione tramite computer (con uno dei vari software esistenti) o Z21
A breve ci siederemo intorno a un tavolo per prendere una decisione in merito
Se hai qualche suggerimento è ovviamente ben accetto (lo stesso vale per gli altri che ci seguono)

Più che suggerimento ... non so se frequentate il nostro Forum
Amiciscalan.it: stanno costruenedo ( come voi, ma in scala N )
la stazione di Pavia ( ) ... e di pari passo il quadro di comando ...
Per me è arabo, però mostrano passo passo i due avanzamenti
in parallelo .
Anche per questo vi ho fatto la domanda !
Buon Lavoro ed un caro saluto a tutit!

Mario

[micfum]

Grazie Mario
Ci guardo e lo dico anche agli altri
A presto

[MrMassy86]

Complimenti, state portando avanti un bellissimo lavoro Massimiliano

[Albertone72]

CiaoMicfum,ho visto il bellissimo lavoro della stazione di Brescia e faccio i miei complimenti. Ho guardato se ti vedevo al negozio qui a Brescia ma non ho più avuto occasione. Giusto per fare due parole e se poteva interessarti,ho delle immagini non recenti della stazione da passarti,se ti possono venire utili per lo svolgimento del modulo. Purtroppo per ora non riesco a mandarti messaggio privato perchè non sono abbastanza vecchio del forum ma se passi in negozio in settimana potremmo trovarci. Fammi sapere,ciao,Alberto.

[MarcoG]

Progetto veramente maestoso
Complimenti a tutti voi

[micfum]

CiaoMicfum,ho visto il bellissimo lavoro della stazione di Brescia e faccio i miei complimenti. Ho guardato se ti vedevo al negozio qui a Brescia ma non ho più avuto occasione. Giusto per fare due parole e se poteva interessarti,ho delle immagini non recenti della stazione da passarti,se ti possono venire utili per lo svolgimento del modulo. Purtroppo per ora non riesco a mandarti messaggio privato perchè non sono abbastanza vecchio del forum ma se passi in negozio in settimana potremmo trovarci. Fammi sapere,ciao,Alberto.

x Albertone72
Scusami l'immenso ritardo
Ho provato a mandarti una mail ma probabilmente non ti è arrivata
Il negozio non lo frequento da un po', magari conosci Leonardo o Pietro se per caso li vedi, altrimenti possiamo vederci extra
Fammi sapere se riesci a mandarmi una mail (dovrebbe esserci il mio indirizzo nel mio profilo) altrimenti ci contattiamo in altro modo
Grazie ancora e scusa per il tempo trascorso

[micfum]

Ciao a tutti
Stiamo un po' latitando con i post sul forum ma anche se lentamente i lavori proseguono

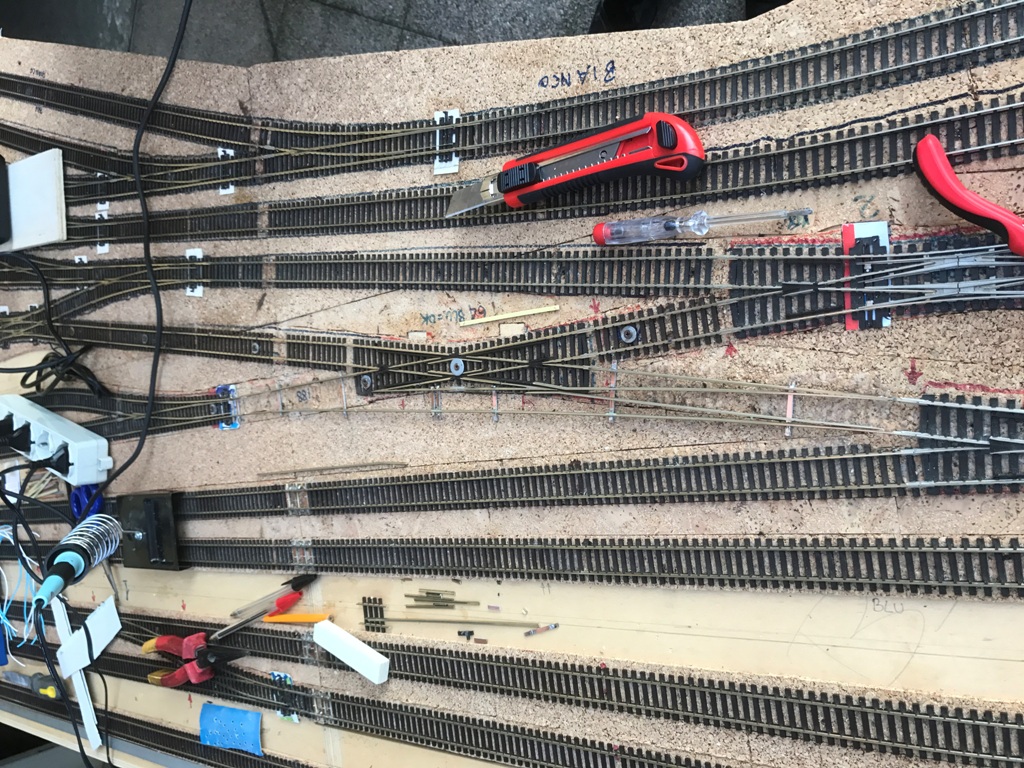

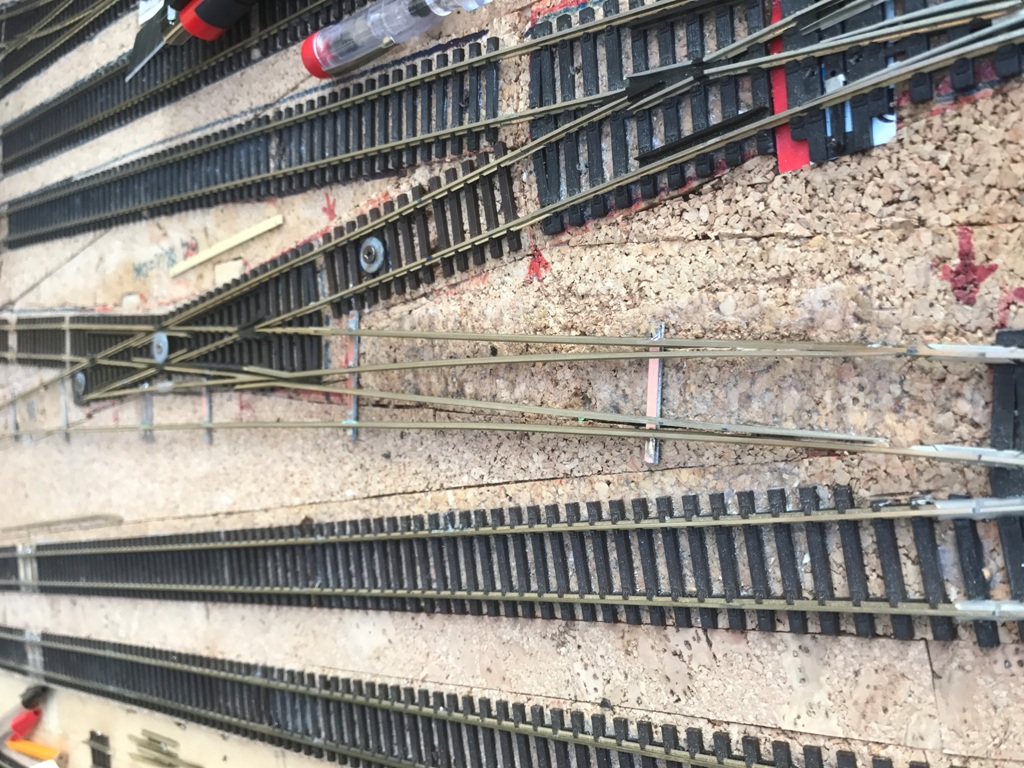

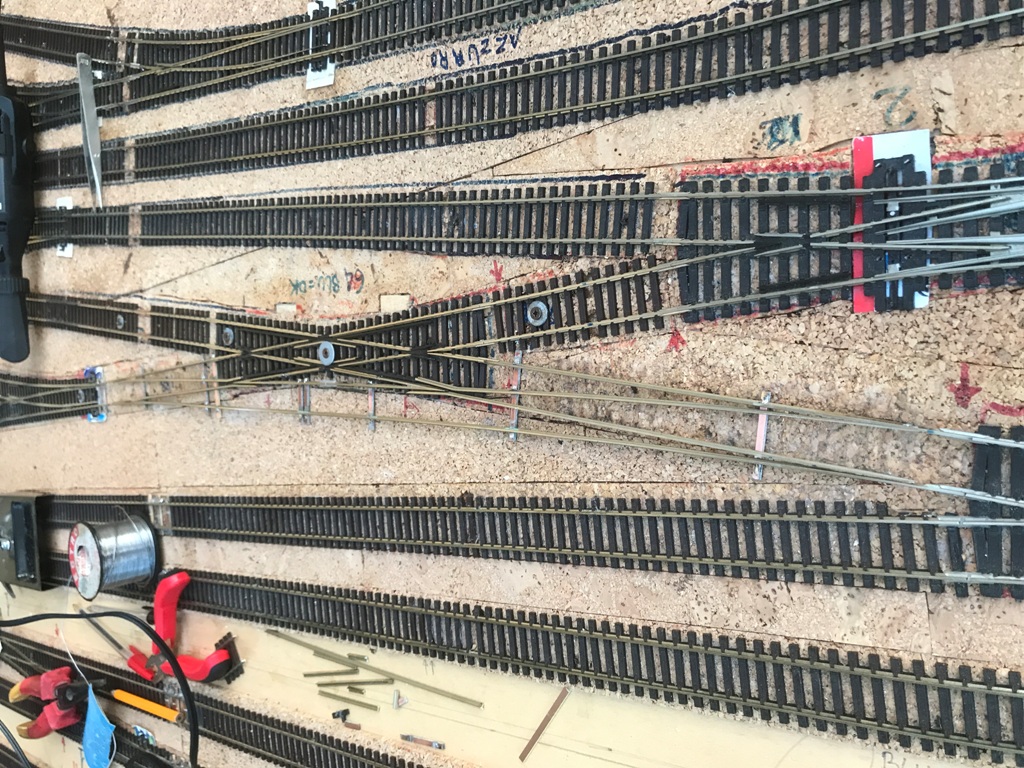

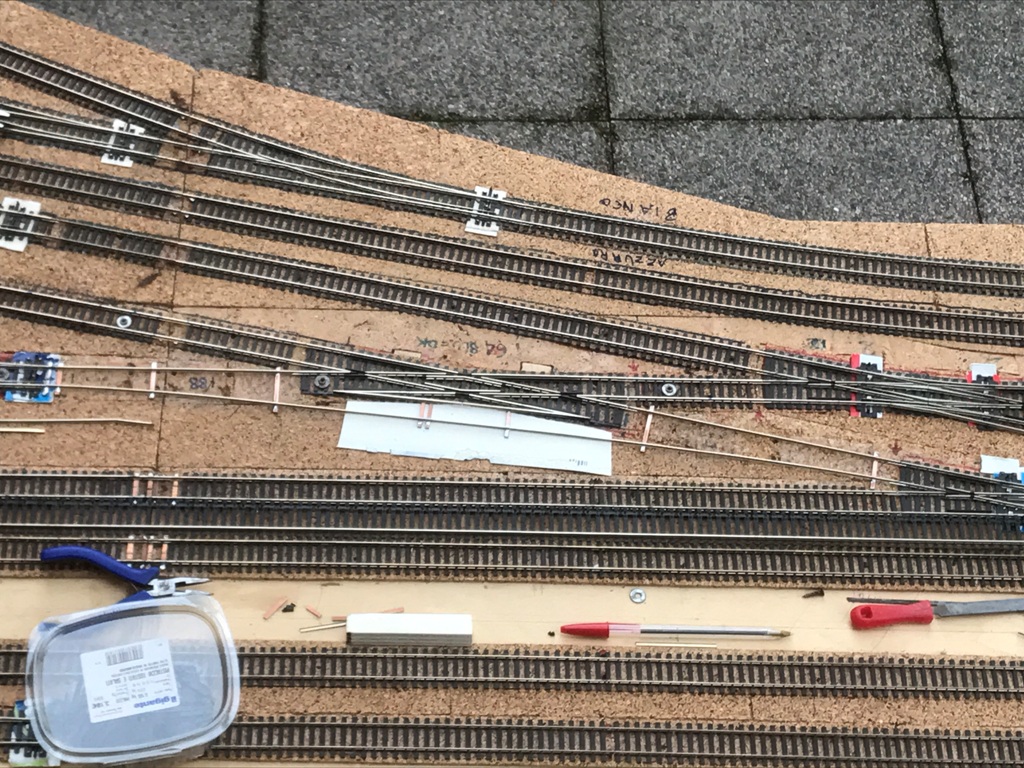

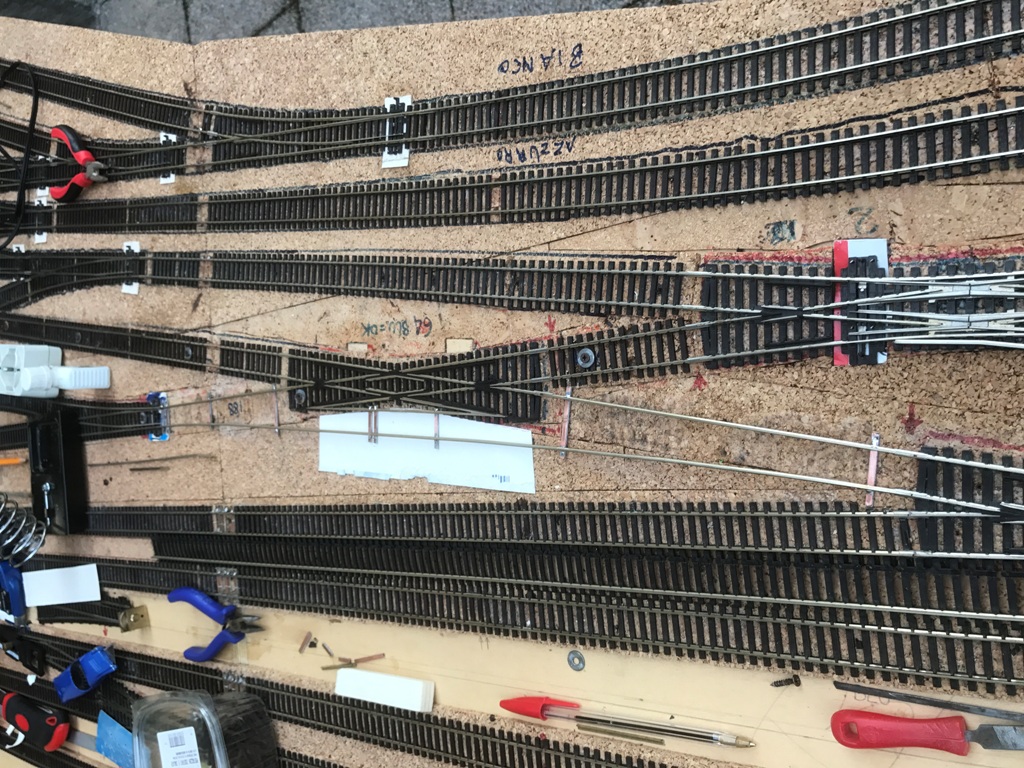

Eccovi alcune foto dei lavori di realizzazione di un particolare incrocio con doppio scambio presente sul terzo binario
A presto con ulteriori aggiornamenti

Immagine:

403,29 KB

Immagine:

407,18 KB

Immagine:

435,36 KB

[MarcoG]

Queste "tele" formate da binari che si intersecano sono bellissime.
Curiosissimo di vedere l'ambientazione.
Saluti Marco

[Egidio]

Ottimo lavoro. Saluti. Egidio.

[MrMassy86]

Notevole lavoro lo scambio auto costruito
Massimiliano

[Albertone72]

Ciao Mick.....hai MP.....

[micfum]

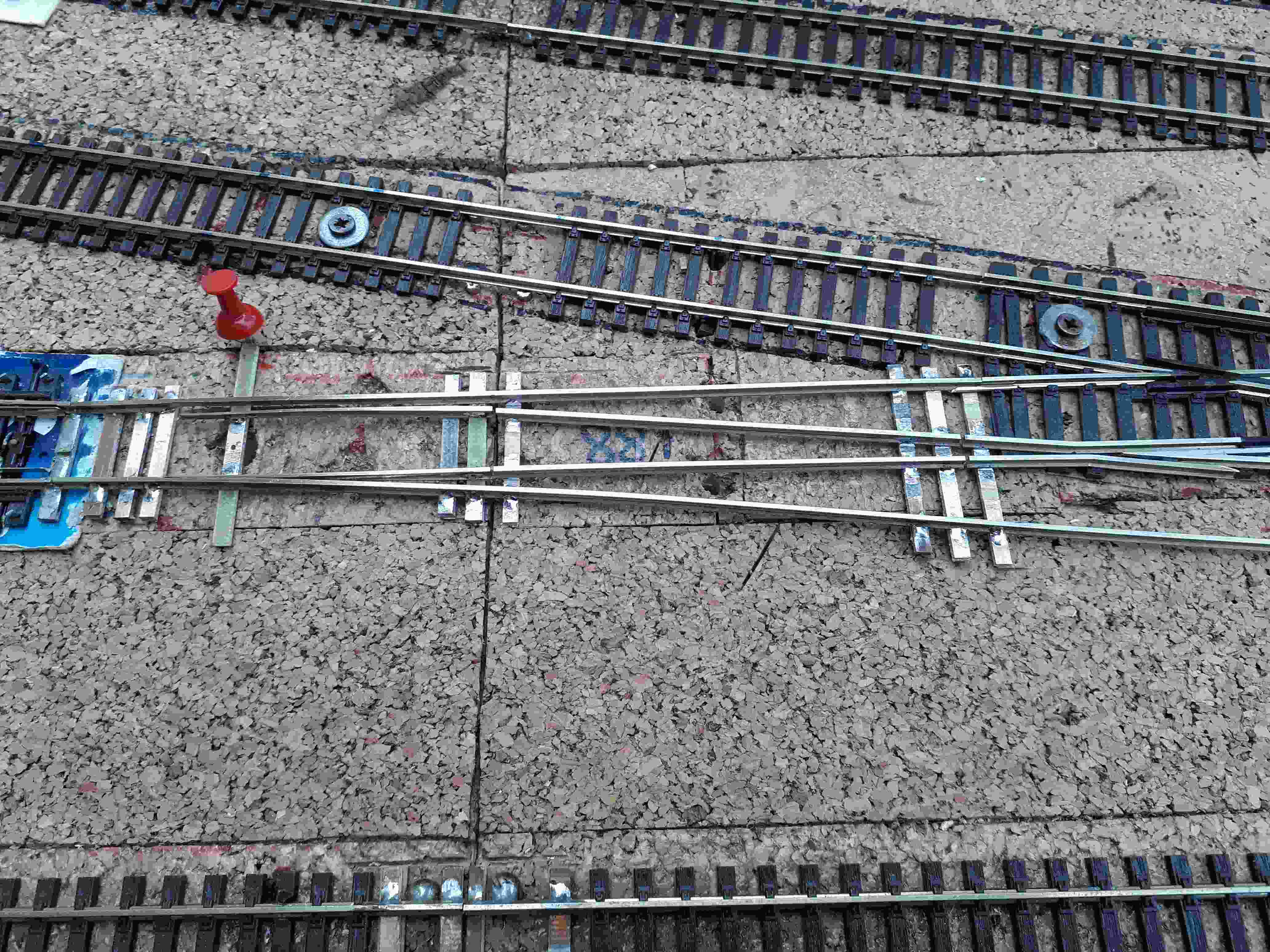

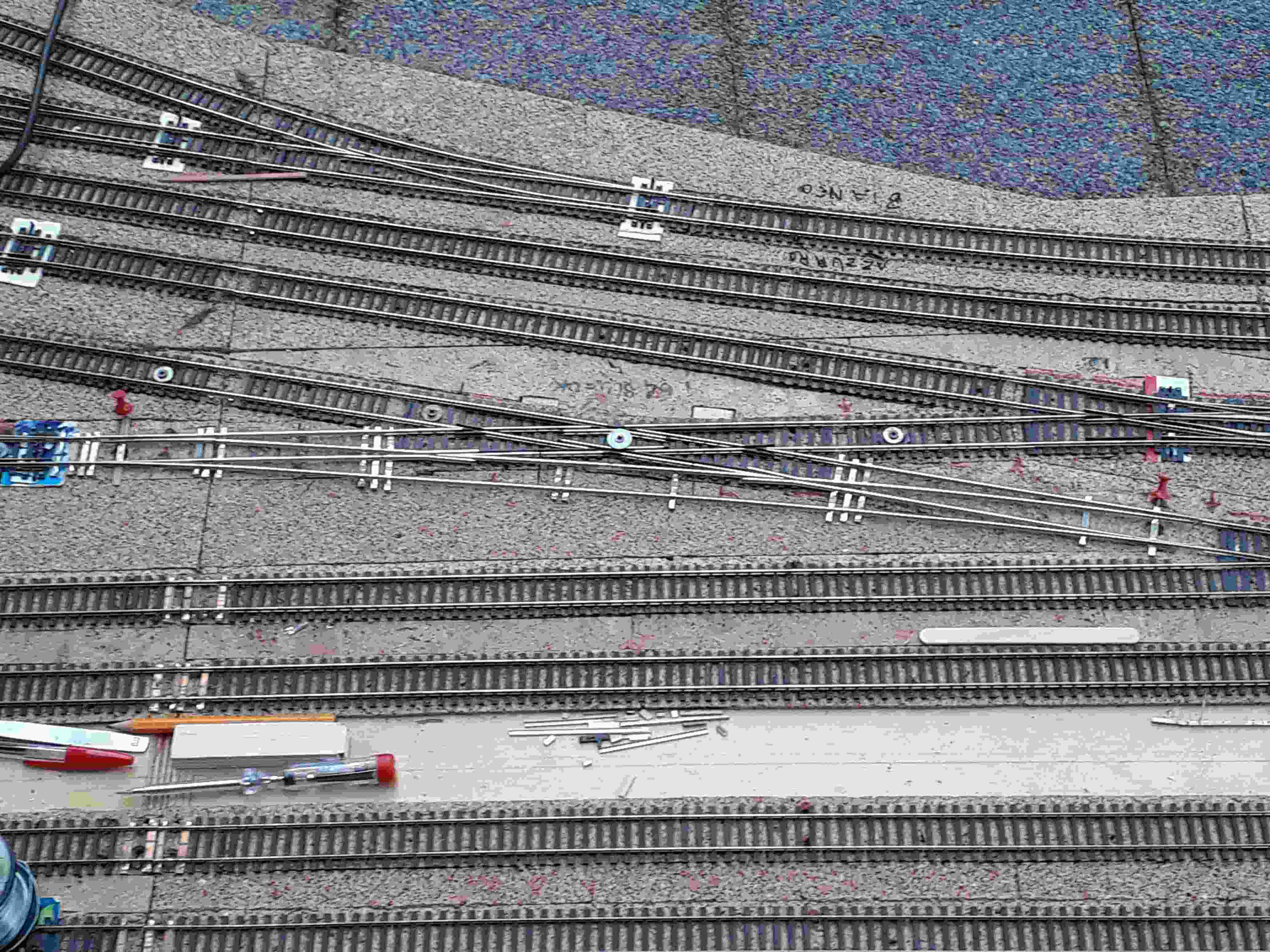

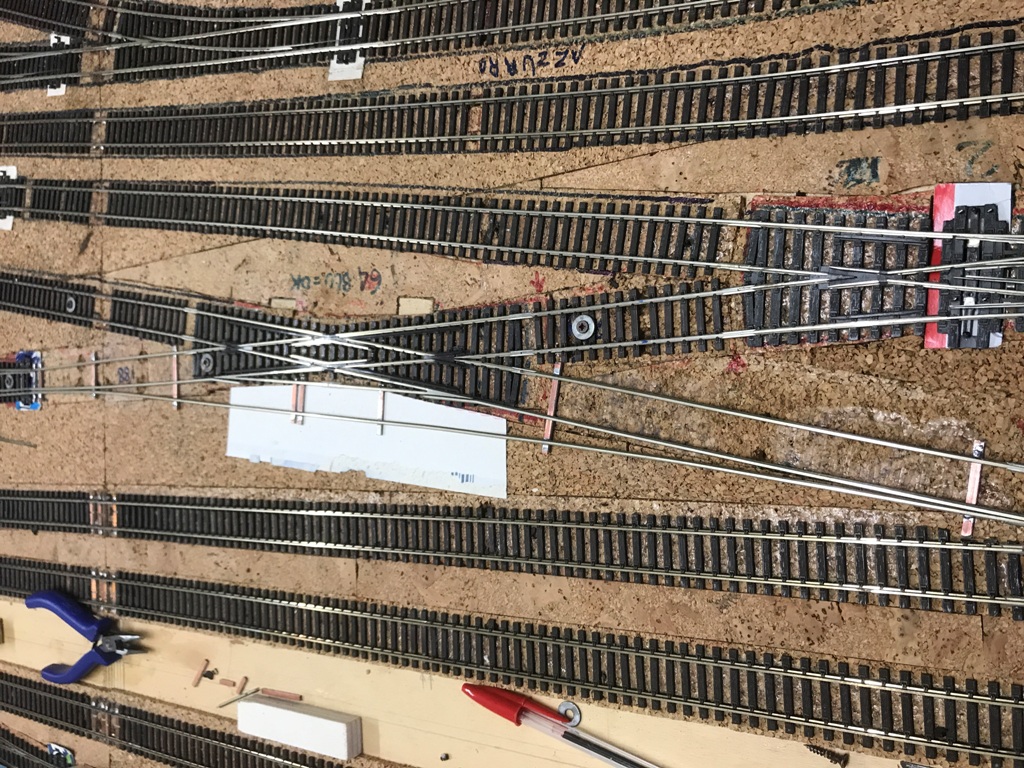

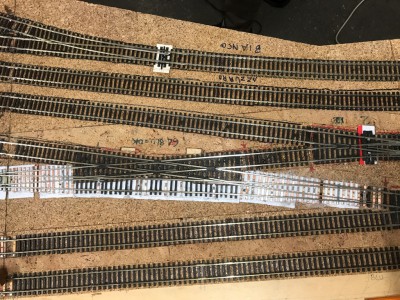

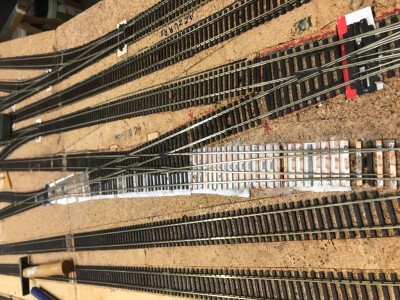

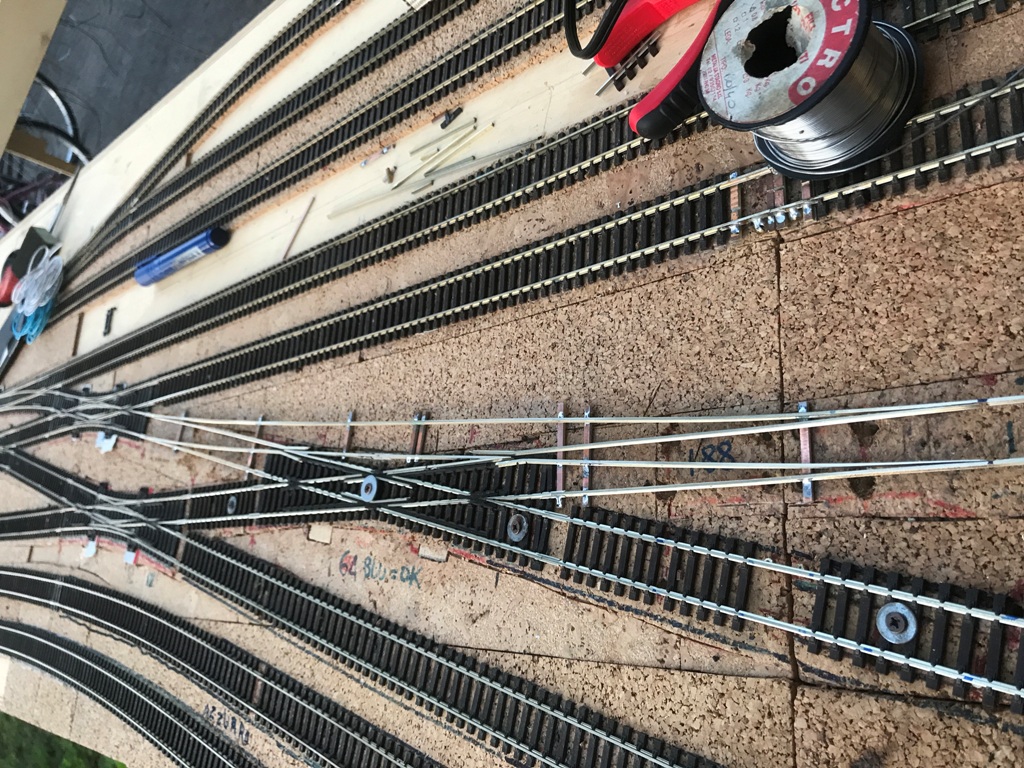

Continuano i lavori sullo scambio

Immagine:

356,19 KB

Immagine:

419,21 KB

Immagine:

416,93 KB


Immagine:

427,05 KB

[Egidio]

Saluti. Egidio.

[Enry]

Un saluto a tutti gli amici incontrati ieri a Novegro ed anche ai frequentatori del forum che per vari motivi non siamo riusciti ad incontrare.

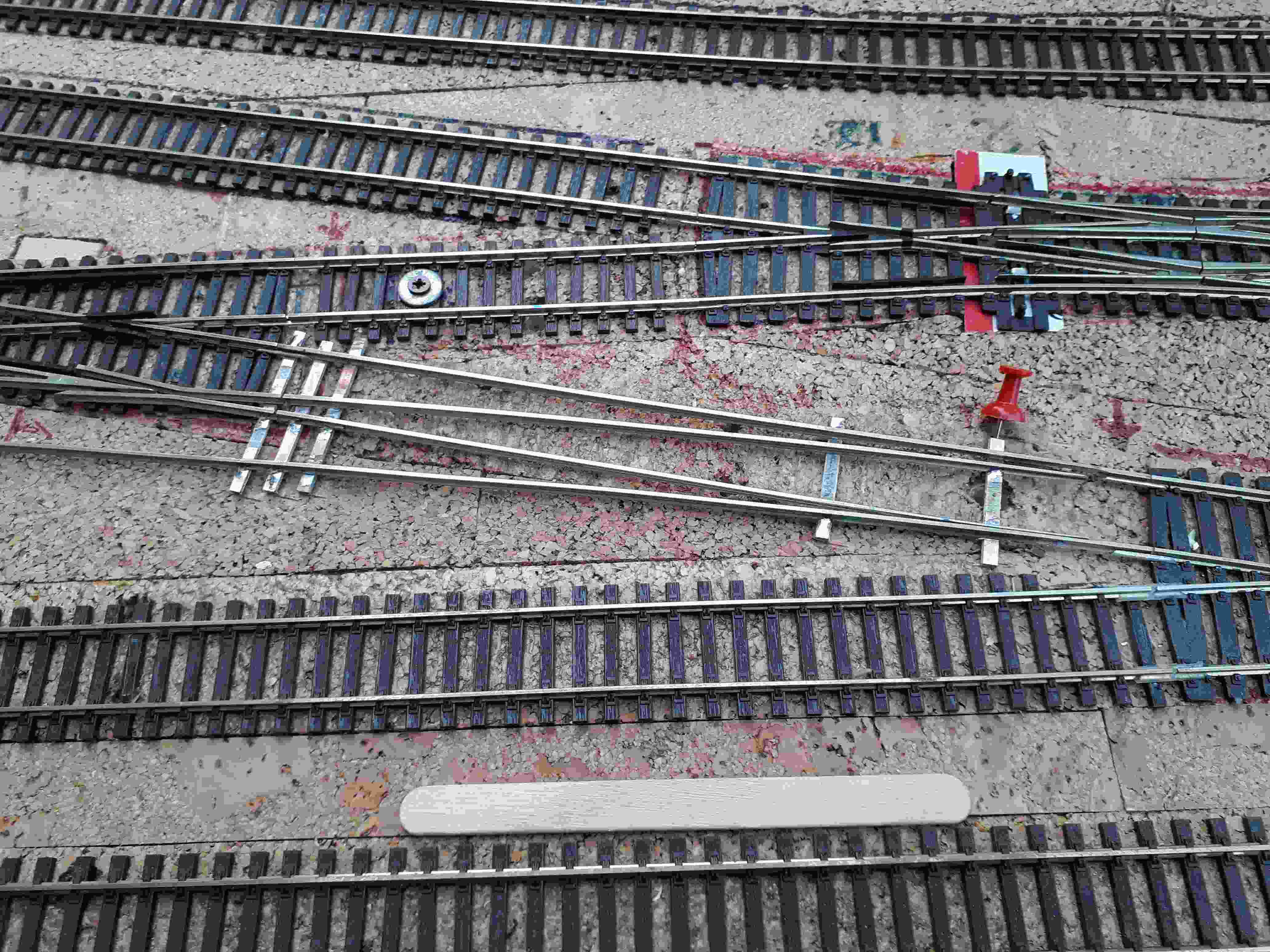

Ecco un altro passo verso il completamento dell'incrocio-scambio particolare di Brescia

Lato Venezia con aghi a cavallo di 2 moduli (tanto per renderci la vita ancor più semplice!).

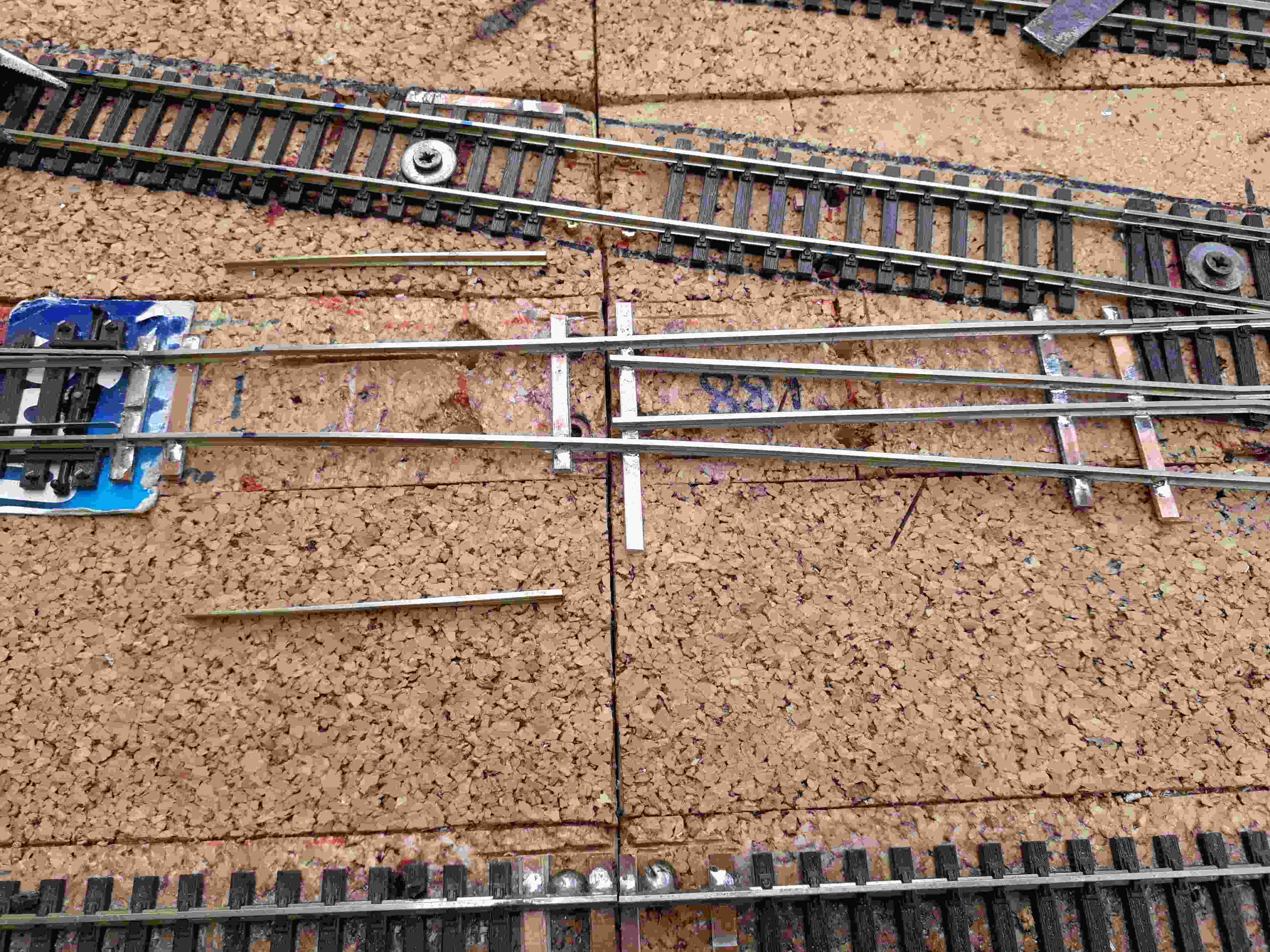

Aghi pronti al posizionamento

Immagine:

315,51 KB

Ed uno è al suo posto

Immagine:

180,37 KB

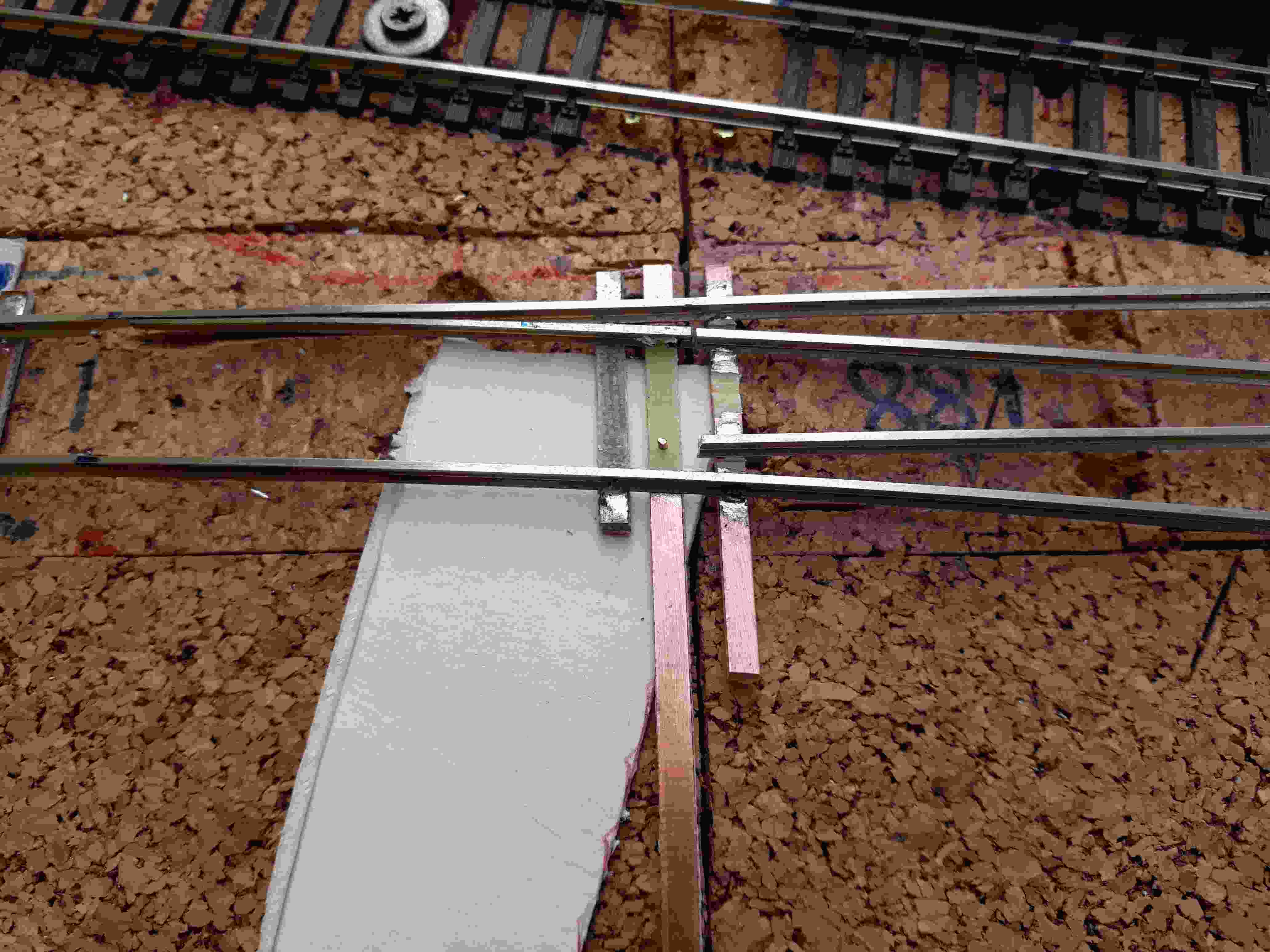

Particolare del sezionamento degli aghi con sistema di movimento autonomo rispetto al resto dello scambio

Immagine:

377,37 KB

Scambio lato Milano

Immagine:

323,18 KB

Vista d'insieme di tutto lo scambio-incrocio

Immagine:

349,83 KB

Il prossimo step sarà il collegamento elettrico dello scambio e degli aghi e infine la prova con una locomotiva.

A presto

[MarcoG]

Una domanda :
Il piano binari e' l'originale della
Stazione di Brescia o
Avente creato delle varianti ?
Saluti Marco

[Egidio]

Ottimo lavoro ragazzi !! Saluti. Egidio.

[MrMassy86]

Un lavoro di fino, complimenti Massimiliano

[micfum]

Una domanda :
Il piano binari e' l'originale della
Stazione di Brescia o
Avente creato delle varianti ?
Saluti Marco

Ciao
Non avendo a disposizione il piano binari in qualsivoglia formato, ho utilizzato bing mappe e google maps per la vista aerea della stazione
In questo modo ho potuto ricostruire il piano binari aggiornato diciamo a 5/6 anni fa, quindi prima dell'inizio dei lavori per l'AV
Ho disegnato il tutto con XtrackCAD, poi l'abbiamo stampato in scala 1:1 (per l'H0) per verificare il posizionamento di binari e scambi rispetto ai moduli e poi abbiamo riportato il tutto sulla base in sughero per poi incollare l'armamento.
Qualche piccolo compromesso c'è stato, ma in sostanza il piano binari è quello reale di prima dei lavori AV.

[MarcoG]

Grazie Michele

Anche io sto costruendo in H0 la stazione di Compiobbi e ho fatto come te,aiutandomi con google,
anche se mi hanno passato una mappa 1:2000 della zona riprodotta compresa di piano binari che mi e' stata molto utile.

Complimentoni per la vostra opera,aspetto con curiosità' di vedere sorgere la stazione!

Intanto buon proseguo!

[58dedo]

non sono molto partecipativo alla discussione ma vi seguo fin dall'inizio e sono e rimango basito dalla perfezione e dalla spettacolarità del piano binari.....sono curiosissimo di vedere la realizzazione scenografica.
L'ultima chicca del deviatoio autocostruito è pazzesca!!!! CHAPEAU

[micfum]

Ciao a tutti
Ultimamente siamo stati poco attivi sul forum, ma i lavori procedono, seppur compatibilmente agli impegni di tutti
Ecco alcune foto dello scambio/incrocio autocostruito ormai terminato (almeno per quanto riguarda la costruzione, per coloritura, inghiaiamento e invecchiamento ci vorrà ancora un po'...)

A presto
