Plastico di Luca in costruzione

[gian paolo cardelli]

Ci ragiono su e ti faccio sapere: per ora l'idea che mi solletica di più è piazzare due elicoidali sul lato inferiore, lasciando solo 40 cm di spazio per accedere all'isola centrale; maggiori dettagli a breve...

[gian paolo cardelli]

Arieccomi,

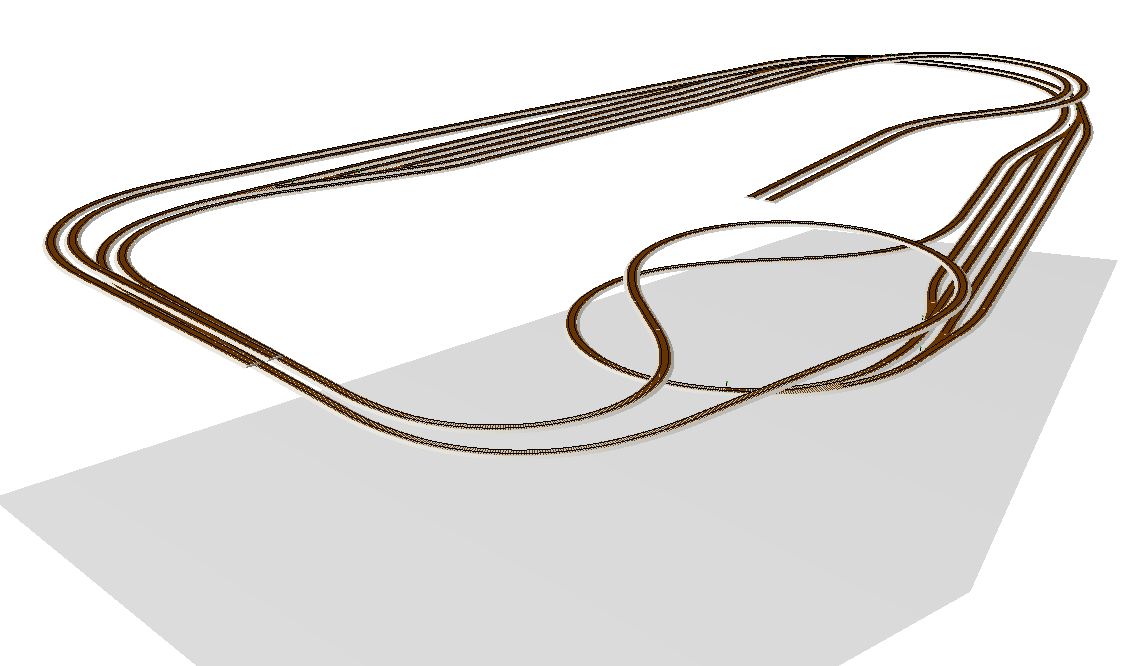

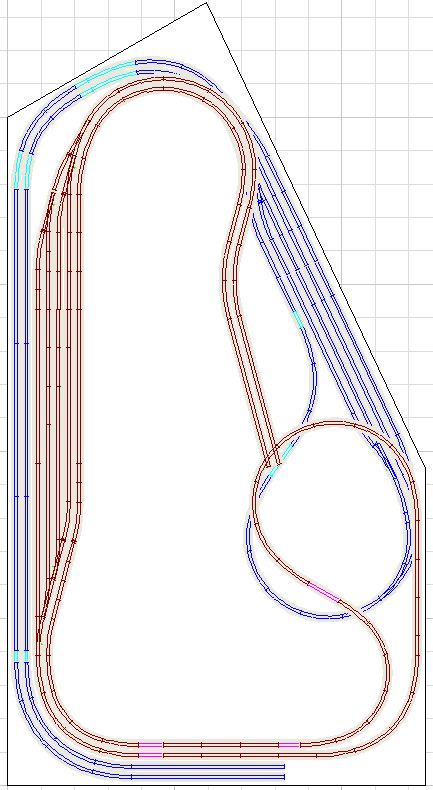

ho scartato l'idea precedente e mi sono orientato verso un ingresso "duckunder", come dicono gli anglofoni: si passa sotto il rettilineo a quattro binari (otto su due livelli, a schema finito) in basso...


Immagine:

74,47 KB

Immagine:

83,71 KB

L'armamento è tutto Rocoline con interbinario corrispondente di 6,16 cm: passando al Peco si guadagna qualche cm in larghezza, e visto lo spazio a disposizione non è un'ipotesi da scartare, secondo me.

Per ora ho composto solo la zona nascosta: stazione blu a 80 cm, stazione marrone a 90, rampa di salita blu fino a 100 cm (pendenza 2,56%) rampa di salita marrone, riposizionabile a piacere, fino a 100 cm (pendenza 2,3%).

L'idea finale prevederebbe una forte zona paesaggistica con linea di parata (e magari con un raccordo industriale significativo) sopra i due cappi di ritorno, e la stazione di transito lungo la parete a sinistra, sopra la stazione nascosta colorata in marrone.

Se ti piace continuo...

[luca.pagnoni]

Mi piace! Che programma stai usando? Bisogna prevedere una zona dove collocare il ponte fluviale che vorrei riutilizzare

[gian paolo cardelli]

1) 3rdPlanIt Rel. 10 della El Dorado Software (comprato), con le librerie binari rielaborate dal sottoscritto (qualsiasi programma scegli sono sempre tutte sbagliate: ne parlai tempo addietro in un'altra discussione);

2) metti una foto del ponte con le sue dimensioni? così mi regolo.

[luca.pagnoni]

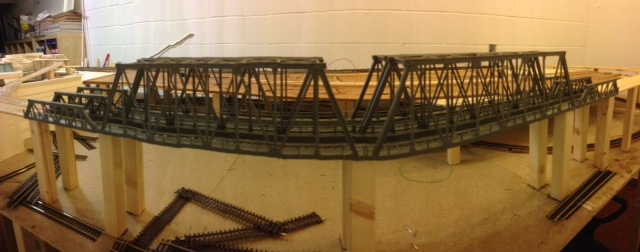

Ponte lungo 108 cm (due identici da affiancare x doppio binario)



Immagine:

68,67 KB

[gian paolo cardelli]

Non ti ho abbandonato: sto lavorando per te, tra un impiccio extramodellistico e l'altro...

[luca.pagnoni]

Gian Paolo non preoccuparti sto già andando avanti

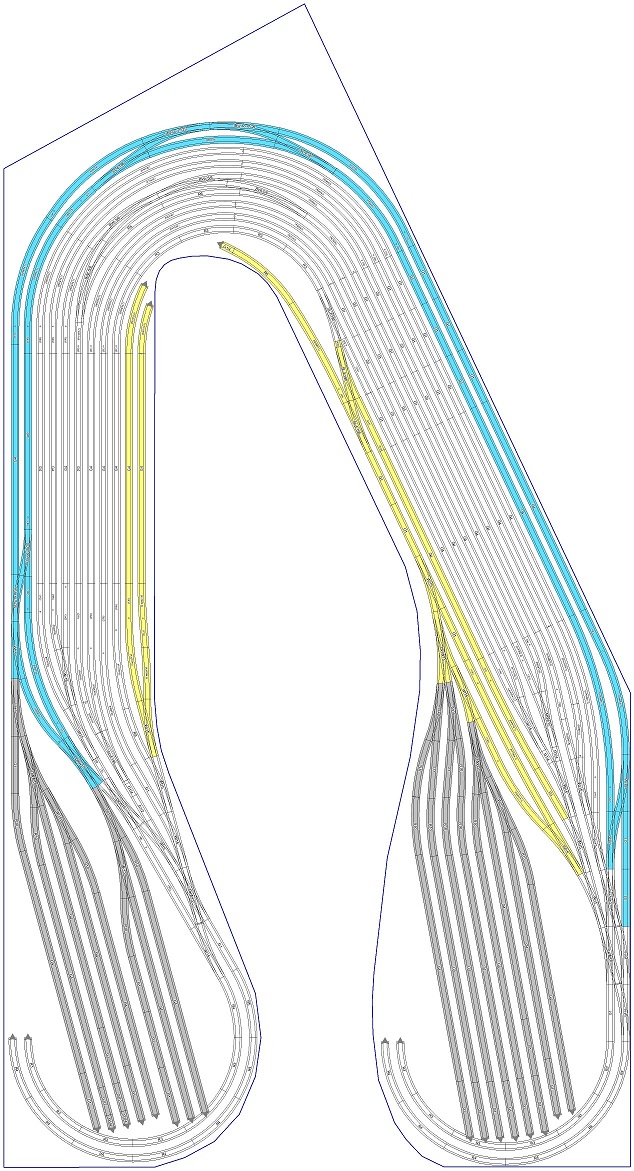

Immagine:

257,41 KB


Immagine:

228,21 KB



Immagine:

241,75 KB

Grazie a Bomby per il progetto

[gian paolo cardelli]

Azz, me lo potevi dire prima che si potevano usare anche altri binari oltre ai Rocoline: stavo uscendo pazzo nel creare lunghezze di stazione adeguate con l'interbinario da 6 cm... Comunque il progetto di Bomby è indubbiamente interessante, anche se semplificherei i gruppi scambi della zona nascosta: quella linea principale in blu che si incrocia a sinistra su due inglesi doppi mi pare il modo migliore per provocare uno scontro fra treni se non ci implementi un complesso sistema di controllo e protezione, così come toglierei i due raccordi in curva in alto per lo stesso motivo.: io seguo la filosofia che meno manovre si fanno nella zona nascosta e meglio è...

Quanto è venuta la pendenza dei due elicoidali in basso? i raggi di curvatura mi paiono un po' stretti, ma posso sbagliarmi.

Affascinante la zona scalo merci / raccordi industriale, ma mi pare insufficiente un solo binario di corsa per supportare il traffico merci conseguente: ne aggiungerei almeno un altro spostando la strada adiacente alla stazione più verso il bordo del plastico.

[luca.pagnoni]

Beh visto che comunque dovrò comprare altri binari oltre ai rocoline che ho recuperato tanto valeva fare le cose per bene :geek:
La linea blu, gialla e grigia sono opzionali nel senso che intanto posso partire dalla bianca e poi vedere se mi basta..
I raccordi in curva in alto dovrebbero servire per aumentare la capacità di stoccaggio visto che non serve avere 2 treni parcheggiati sullo stesso binario se uno deve aspettare l'altro prima di uscire.
La pendenza degli elicoidali è buona, sono due cerchi R4 ed R3, 2,6 - 3,0 %

Infine le manovre non dovrebbero essere un problema se affiderò la gestione a pc-rocrail

[MrMassy86]

Progetto molto interessante Luca, seguiro con piacere gli aggiornamenti Massimiliano

[luca.pagnoni]

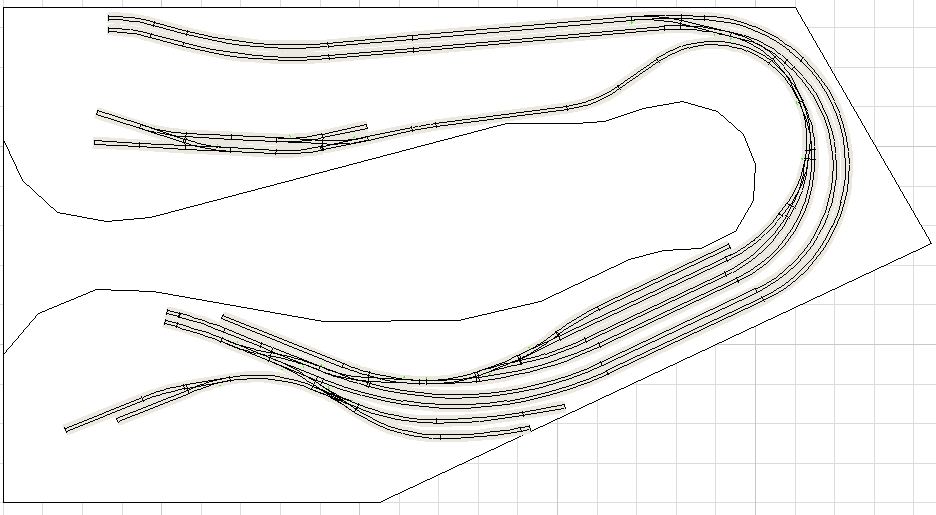

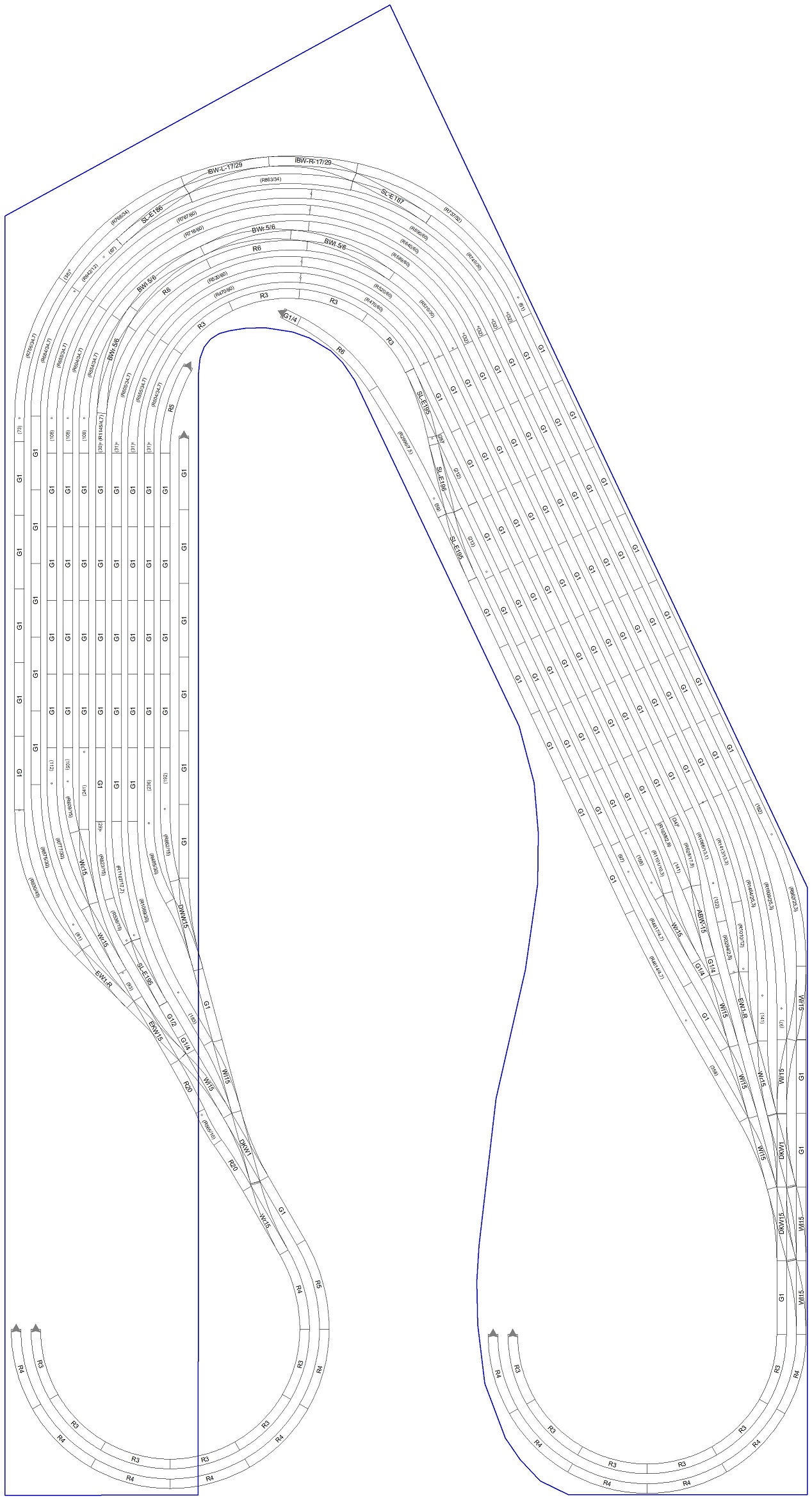

Semplificando un po' (anche perchè mi sa che i tronchetti non ci staranno sotto gli elicoidali....):



Immagine:

589,35 KB

[gian paolo cardelli]

Ricalcola bene le pendenze degli elicoidali: il Roco R3 (42 cm di raggio) se spaziato di 10 cm a spira genera una pendenza del 3,8%, mentre per arrivare al 3% la spaziatura deve essere di 8 cm. Per il Roco R4 i valori sono rispettivamente 3.31% e 2,65%.

[luca.pagnoni]

Utilizzando Scarm e 8 cm di spazio mi da 3,0 % sul R3 e 2,6 % su R4.

[gian paolo cardelli]

Appunto: sono i valori che ti avevo indicato...

Se però fai girare le loco con i pantografi alzati dovresti avere dei problemi: 1 cm la base + 4 mm le rotaie + 6,5 cm i rotabili e stai già a 7.9 cm.

[luca.pagnoni]

Sul "soffitto" dell'elicoidale incollerò le rotaie dei binari che mi rimarranno, che fungeranno da catenaria per lasciare i pantografi alzati; all'imbocco dell'elicoidale la vera catenaria verrà raccordata con il binario, mentre all'uscita (sotto) il binario "catenaria" andra' piegato dolcemente verso l'alto, lasciando i pantografi alzati al 100%

[gian paolo cardelli]

Perfetto: ricordati di un "trucco" usato dai fermodellisti americani per evitare l'usura dei pantografi (loro hanno poche loco elettriche e la quasi totalià sono riprodotte artigianalmente in delicatissimo ottone): incollare sullo strisciante del pantografo un pezzetto di pellicola per fotografie, di quelle che oggi con le digitali non si usano praticamente più...
In ogni caso sto ristudiando il tracciato di Bomby sulla stazione nascosta: forse ti risolvo il problema delle pendenze, e sicuramente di fornisco un tracciato con meno deviatoi...

[gian paolo cardelli]

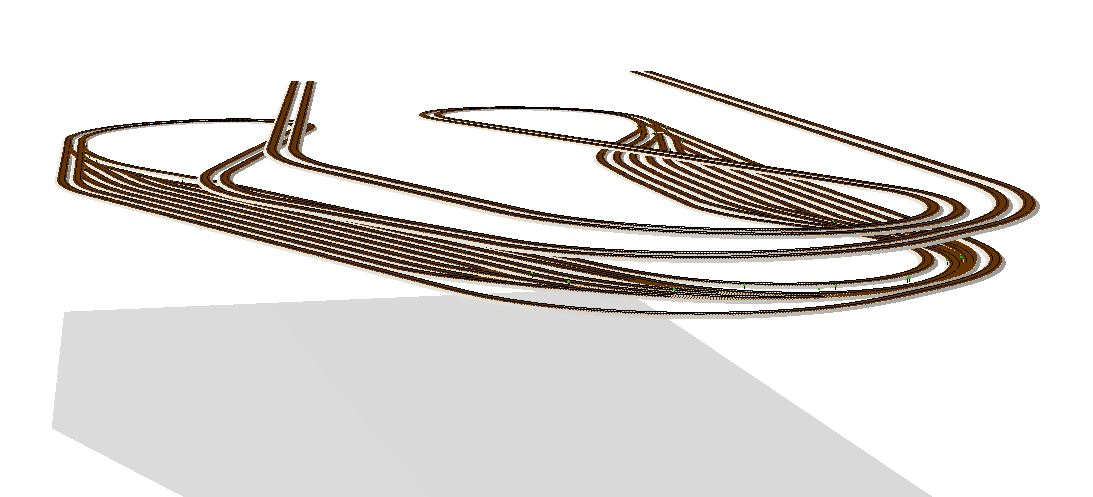

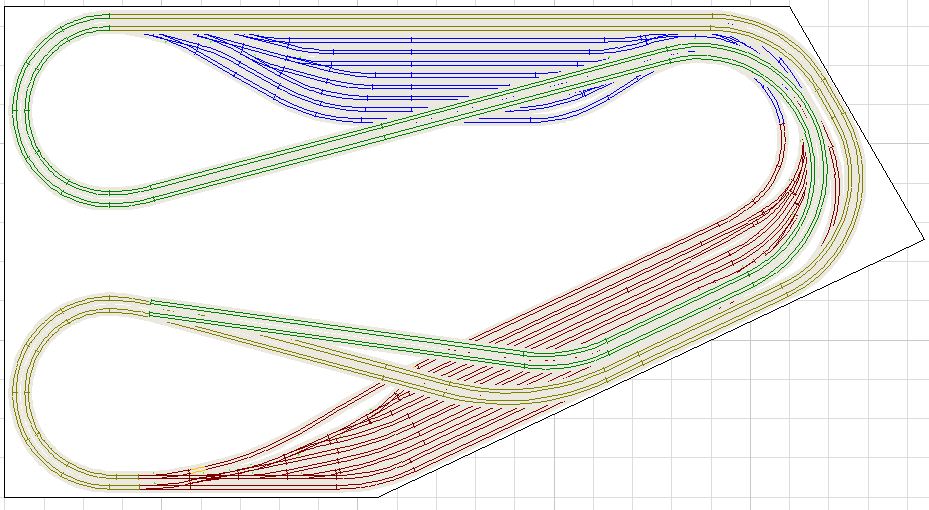

Eccoti un modo per sostituire le spirali ripide con pendenze del 2,2% max.: ignora i tracciati delle stazioni nascoste perchè mi ci sto baloccando un po'... Le curve R3 ed R4 in basso (a sinistra nell'immagine mia) ora sono in piano al livello visibile e con pendenza max. del 2,2% al livello nascosto, trucco ottenuto inclinando leggermente tutta la zona scambi delle stazioni nascoste.

Immagine:

113,42 KB

Immagine:

79,43 KB

Buon divertimento...

[gian paolo cardelli]

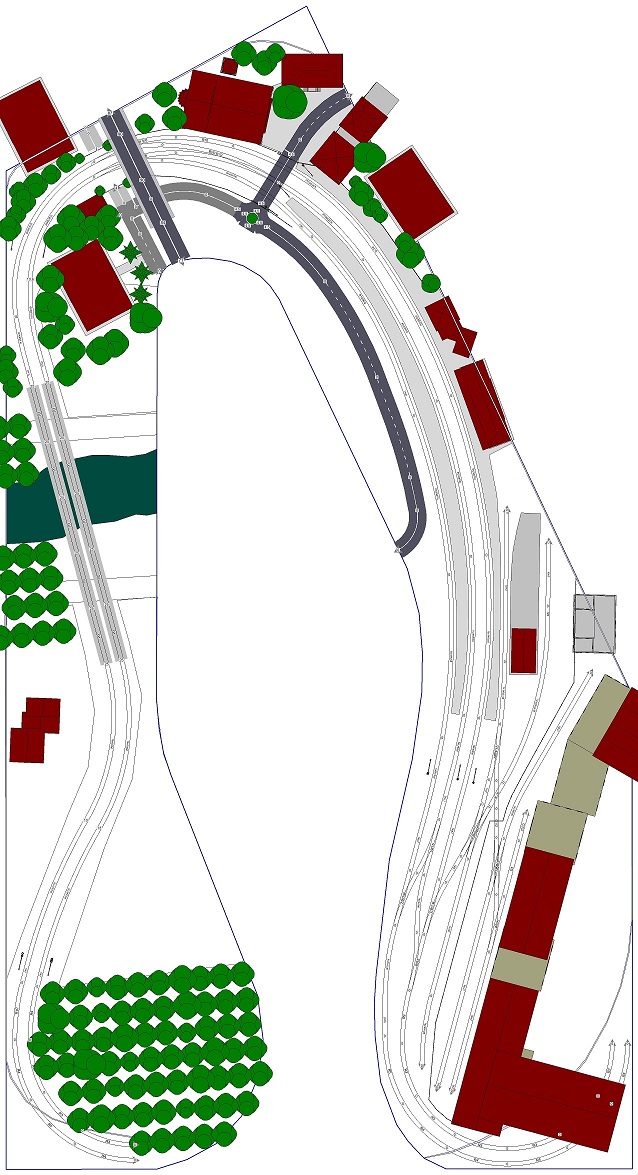

Arieccomi,
ho rimuginato un po' sulla proposta Bomby, e sono giunto alla seguente conclusione:

Immagine:

83 KB

Tutti gli scambi nella stazione sono Peco, mentre i quattro curvi in alto a destra sono Piko A-Gleis R3/R4, tre dei quali hanno il tratto esterno accorciato a 23 gradi. La zona industriale in alto a sinistra ha armamento Rocoline.

Con questa configurazione sono possibili manovre merci senza ostacolare il traffico passeggeri, con l'eccezione dello scalo in basso a sinistra, che però non ha bisogno di asta di manovra andando ad impegnare un binario da cui non possono sopraggiungere convogli.

Buona riflessione...

[luca.pagnoni]

Molto interessante, potrei indire un concorso per la parte superiore eheh a parte gli scherzi grazie per gli spunti da rifletterci su

[littlejohn]

Complimenti Luca, bellissimo progetto. Buon per te che hai tutto questo spazio.
E poi per il progetto hai la consulenza di Gianpaolo, una sicurezza ed una garanzia. Ha partecipato anche alla costruzione del mio.
Continua così, veramente un ottima realizzazione, buon lavoro.
Un cordiale saluto
Gian Luca "Littlejohn"

[luca.pagnoni]

Grazie "Littlejohn"

Gian Paolo: il tuo programma riesce ad esportare un file leggibile con Scarm? grazie

[gian paolo cardelli]

mmm... purtroppo esporta solo in formato DXF o DWG: non so se SCARM sia poi in grado di importarli.

[luca.pagnoni]

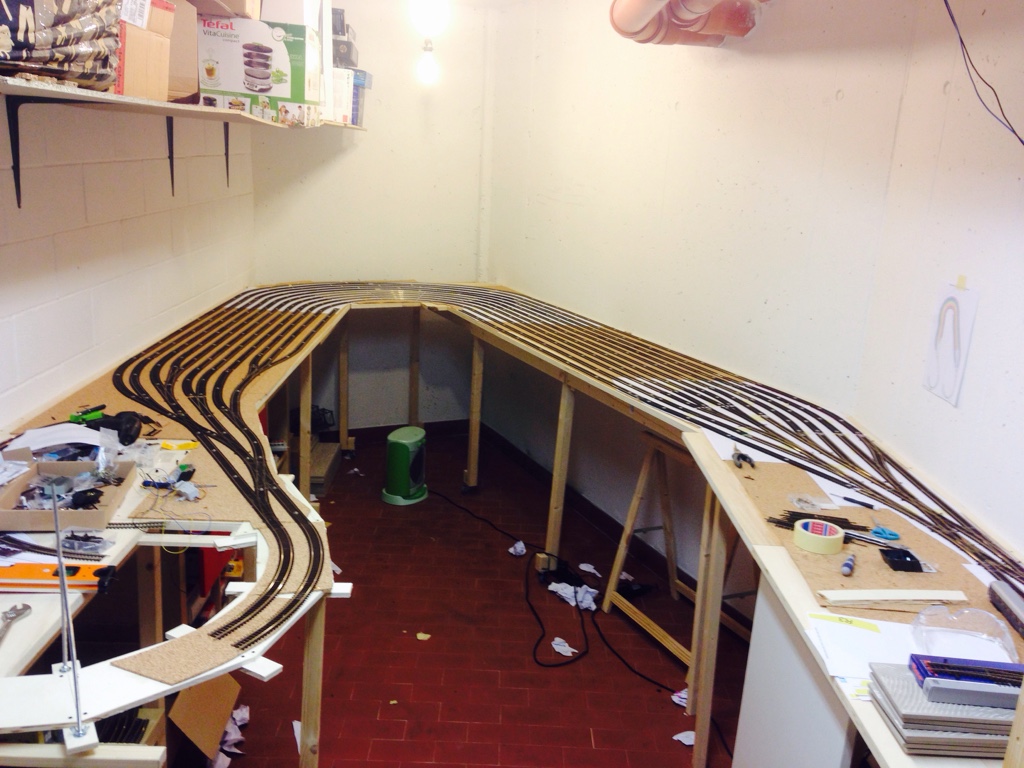

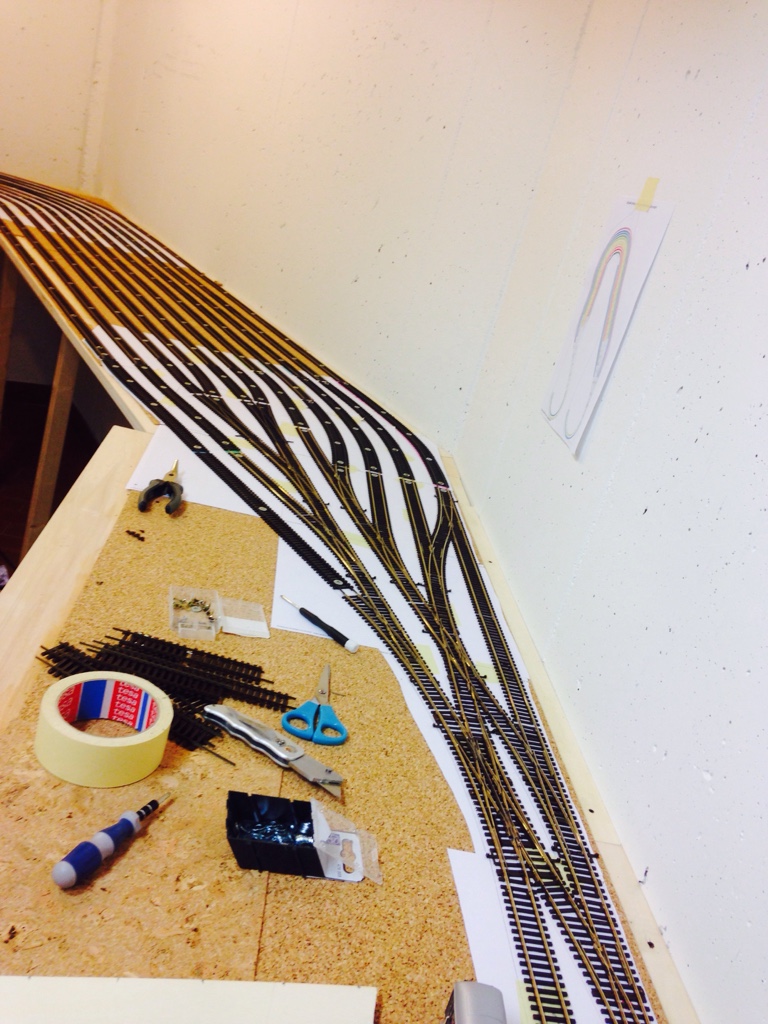

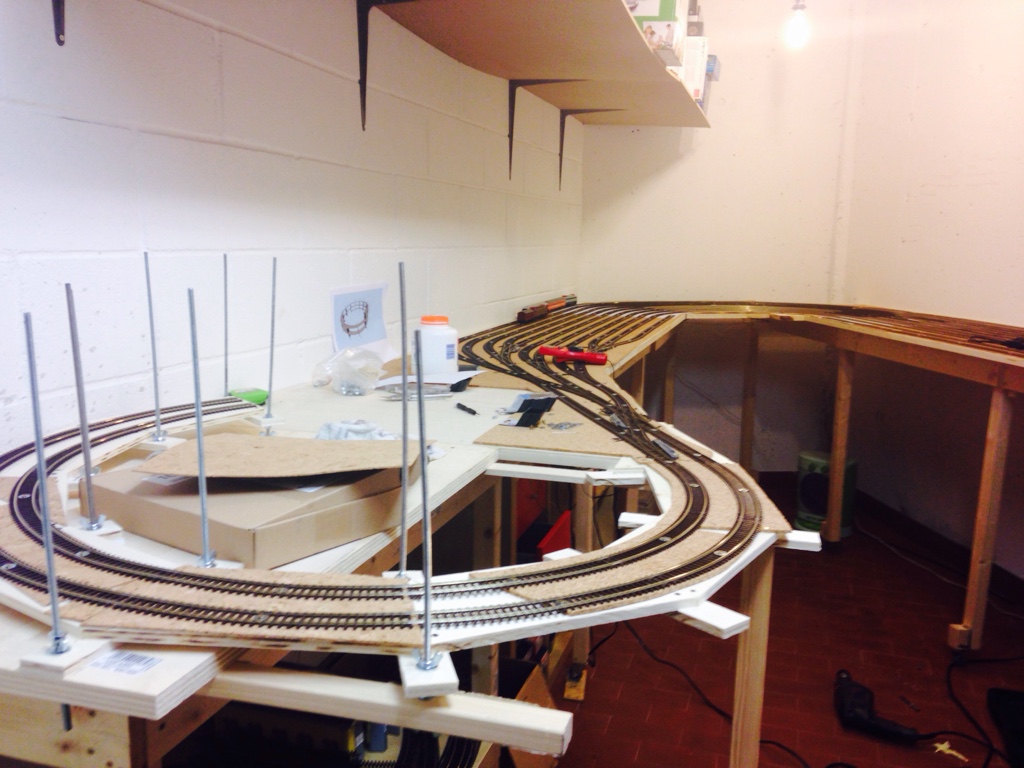

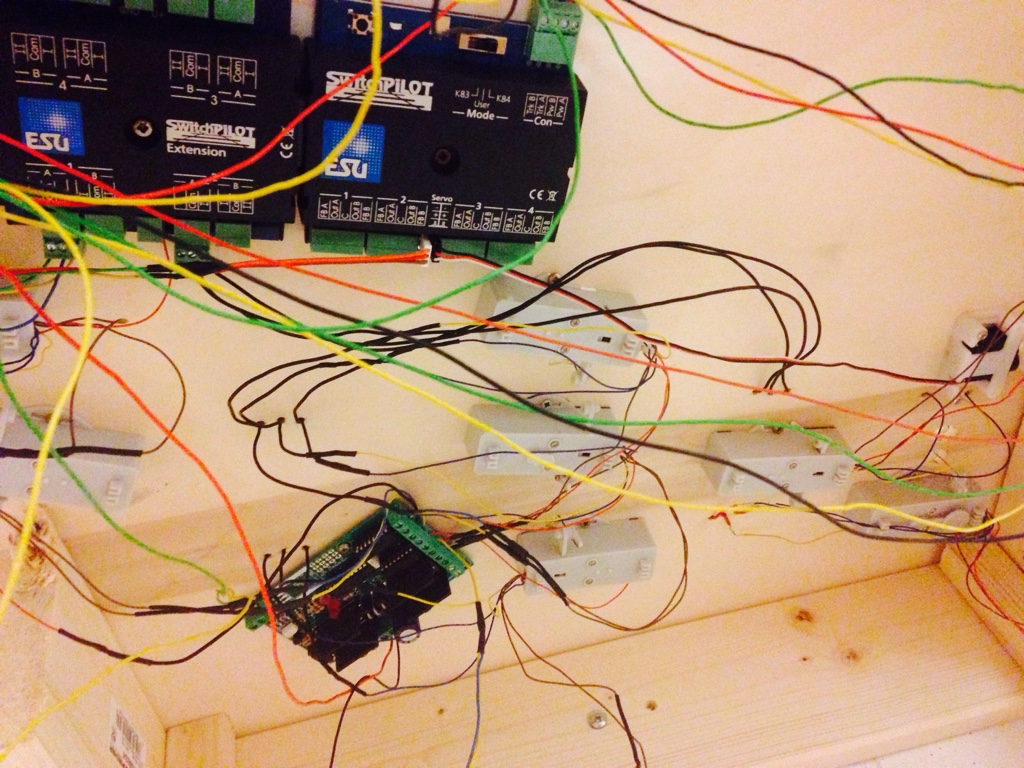

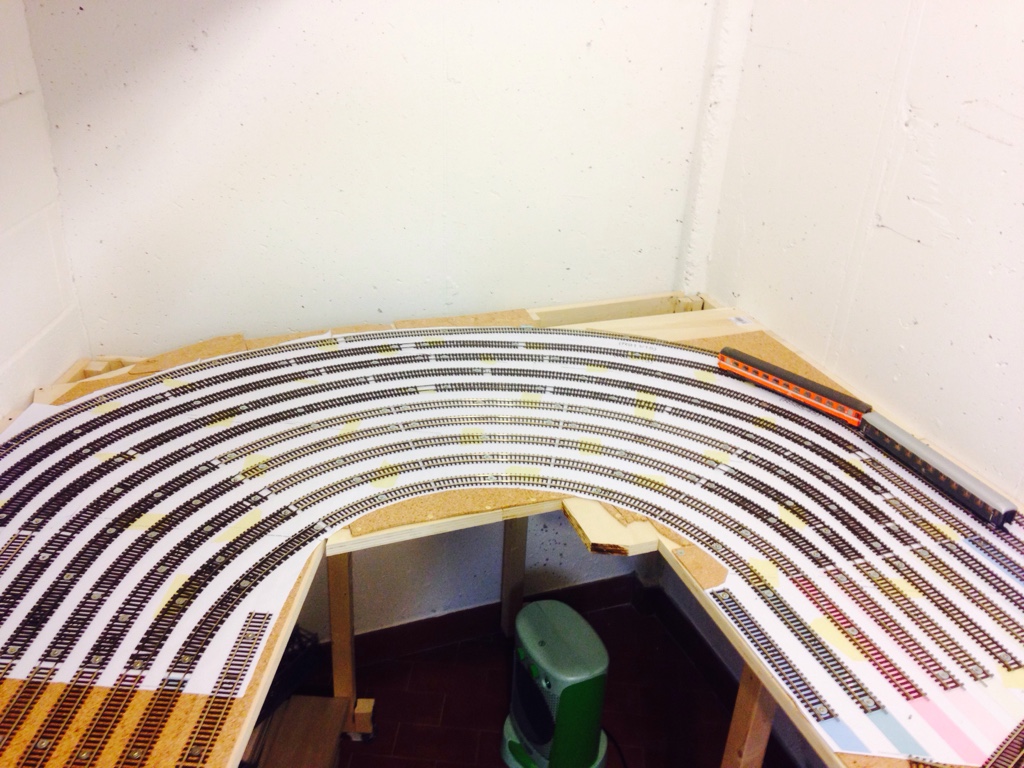

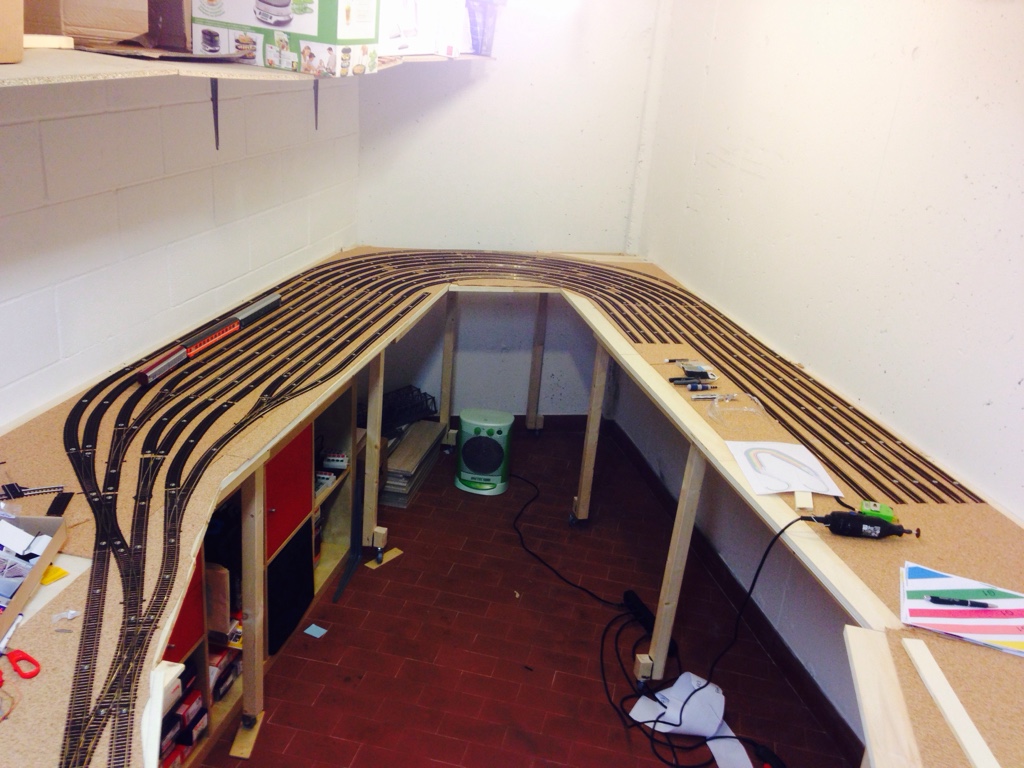

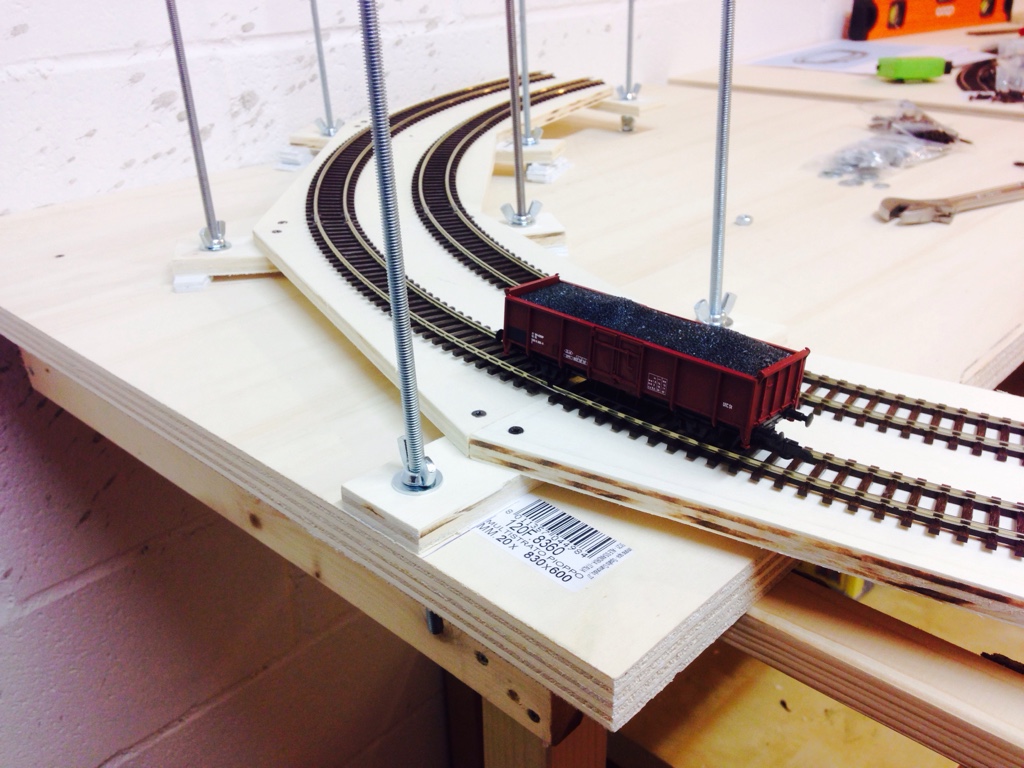

Ciao a tutti scusate l'assenza da questo forum, posto alcune foto per tenervi aggiornati sulla costruzione del mio nuovo plastico, il progetto ormai è definito, almeno per la stazione nascosta!



Immagine:

250,36 KB

Immagine:

281,38 KB

Immagine:

247,25 KB

Immagine:

295,12 KB

Immagine:

221,42 KB

Immagine:

337,09 KB

[MrMassy86]

Stai facendo un ottimo lavoro, buon proseguimento Massimiliano

[Egidio]

Accipicchia che lavoro !! Saluti. Egidio.
