Normografo (alias stencil, alias mascherina) come si usano ?

[Andrea C]

Ciao a tutti,

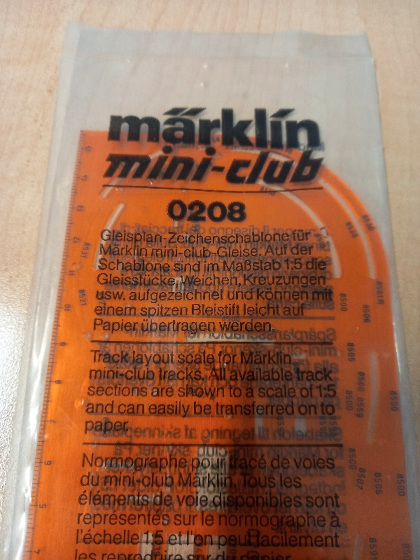

per vie traverse mi son ritrovato per le mani codesta "mascherina" (alias normografo, alias stencil) ...


sopra è specificato che è in scala 1:5.
Finché si tratta di usarlo sulla carta per progettare, nessun interrogativo... ma come faccio a riportarlo alla dimensione effettiva ? cioè come faccio a "tradurre" un disegno in scala 1:5 in un disegno 1:1 delle rotaie da utilizzare per la posa vera e propria ???
Grazie
A.

p.s. ho fatto studi classici, per me sta roba è aramaico antico...

[IpGio]

Ti conviene scaricare un software di progettazione plastici tipo SCARM, dai reTTa, sempre che tu abbia dimestichezza con un PC.


IpGio

[Andrea C]

Ah ah ... non hai seguito la discussione progetto senzanome...
...uso SCARM ... però intanto ho sto robo per le mani che potrebbe venirmi comodo per riportare la posizione dei binari sul ripiano, o no?
A.

[Senialas]

Ma no, dai. Fai il progetto con SCARM, lo stampi 1:1 e lo riporti sul piano.

[Luca Solis]

Ne avevo uno analogo, comprato negli anni '90 per i binari Fleischmann.
Serviva per disegnare il progetto in scala (nel mio caso era 1:10) quando i PC non esistevano o quasi ma non per riportarli poi sul plastico.
Ti consiglio di seguire il consiglio di Roberto di fare una stampa 1:1 partendo dal progetto fatto con il software.

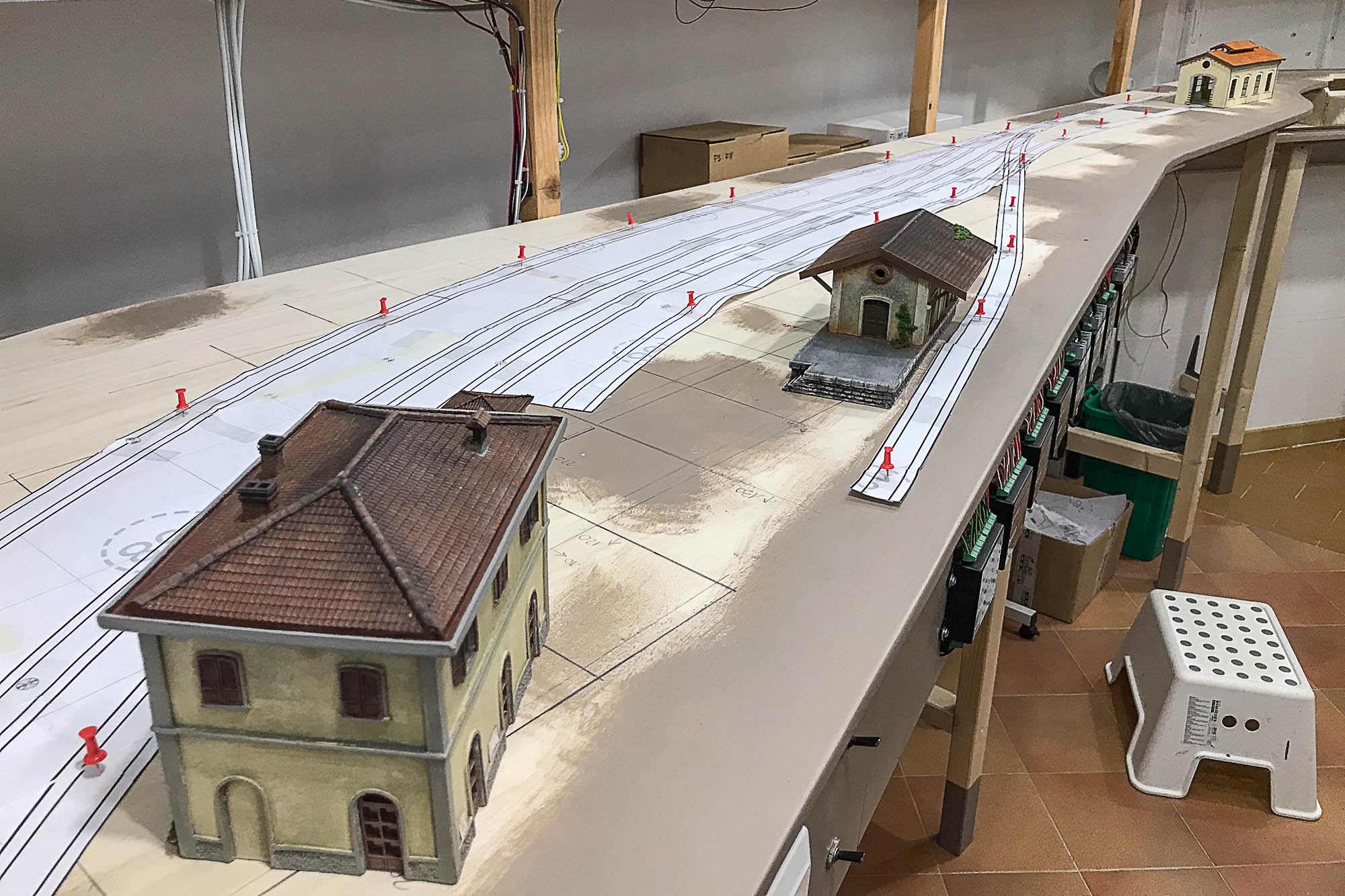

Nella foto allegata il mio progetto della stazione di "Sorbole" stampato e appoggiato sul telaio del plastico.

P.S.
io però non ho usato SCARM ma RailModeller (sw per Mac)

[Docdelburg]

Andrea, vai su Scarm e apri il tuo progetto di tracciato. In queste immagini userò quello che ti avevo proposto nella discussione relativa.

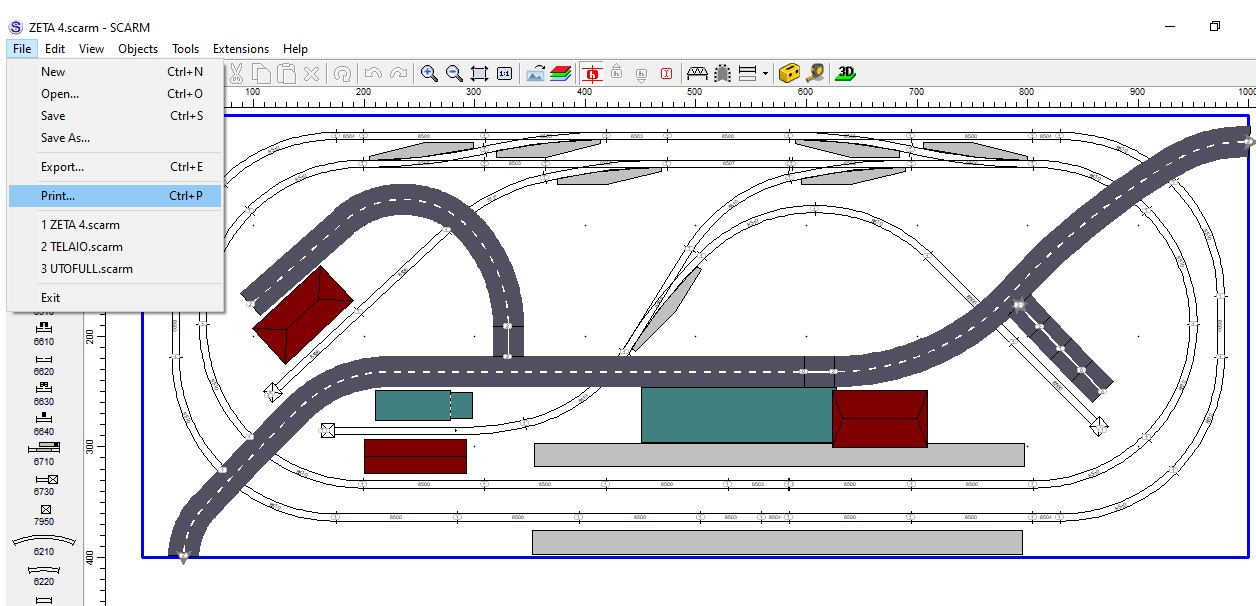

Clicca su FILE e quindi su PRINT

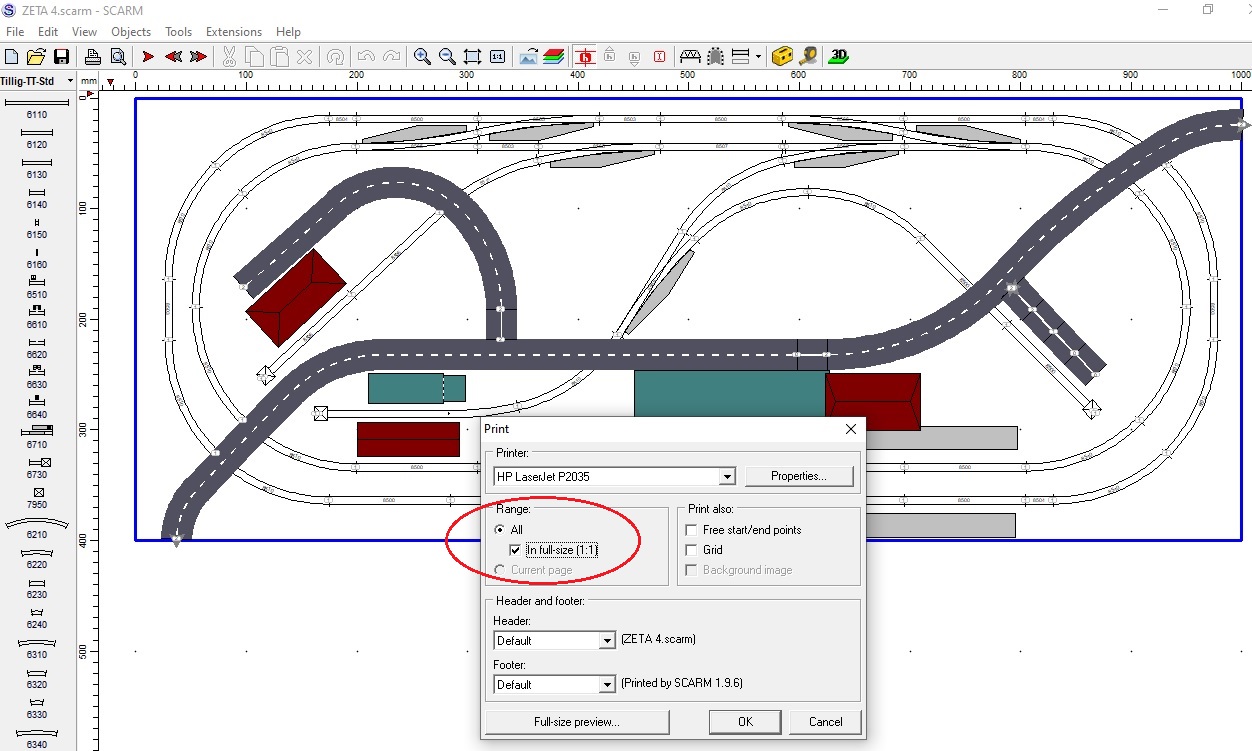

Nella finestra che si apre clicca sul quadrato relativo al formato intero (full size 1:1)

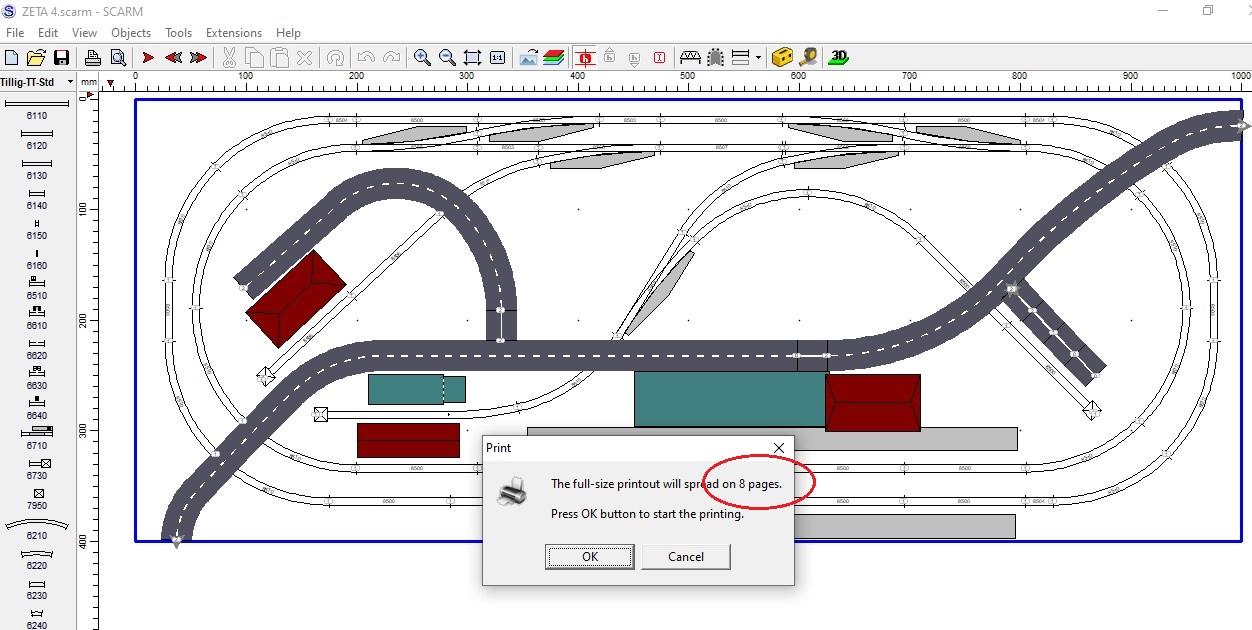

Dando quindi OK alla stampa il programma ti avverte che suddividerà la stampa su un certo numero di fogli, in questo caso 8 fogli, che tu dovrai unire per realizzare il disegno completo del tracciato.


Poi se vuoi gioca pure col normografo, ma questa è un'altra storia.....

[MrPatato76]

Ciao a tutti,
per vie traverse mi son ritrovato per le mani codesta "mascherina" (alias normografo, alias stencil) ...

sopra è specificato che è in scala 1:5.
Finché si tratta di usarlo sulla carta per progettare, nessun interrogativo... ma come faccio a riportarlo alla dimensione effettiva ? cioè come faccio a "tradurre" un disegno in scala 1:5 in un disegno 1:1 delle rotaie da utilizzare per la posa vera e propria ???
Grazie
A.

p.s. ho fatto studi classici, per me sta roba è aramaico antico...

Molto semplice: disegni il tuo progetto su un reticolo avente celle con dimensione unitaria (1cm).
Poi disegni un secondo reticolo avente celle di dimensione 5volte maggiore(5cm).
Su questo secondo reticolo riporti i punti fondamentali e poi ridisegni il tuo layout riscalato

[eroncelli]

Lo strumento Maerklin serviva per il tracciamento su carta con l'indicazione dei codici delle rotaie.
Non serviva assolutamente per tracciare in scala 1:1.
C'erano anche delle rotaie in scala, tipo Lego, per fare le ipotesi di tracciati e vedere quali elementi servivano.
Maerklin ne ha prodotto diversi modelli, che ora appartengono alla storia: c'è il PC con SW specifici da almeno 20 anni (Scarm è uno, ma c'è WinTrack, almeno a mia conoscenza).
Con i SW su PC non serve nemmeno stampare in scala 1:1: si possono prendere tutte le misure reali che si vogliono, direttamente dal PC (ricordo, per chi non fosse addentro, che ormai da una vita si disegna su PC in scala 1:1 e poi si rappresenta su schermo o carta nella scala voluta).

Dimenticavo: in ogni caso, il SW è solo bidimensionale e quindi si deve fare attenzione alle tratte di binario in salita/discesa, perché viene tracciata la lunghezza dell'elemento senza calcolare la sua proiezione.

[Andrea C]

Grazie a tutti per i commenti ...
A.
