Spargi erba elettreostatico

Messaggio da sal727 » mar mag 22, 2018 8:05 pm

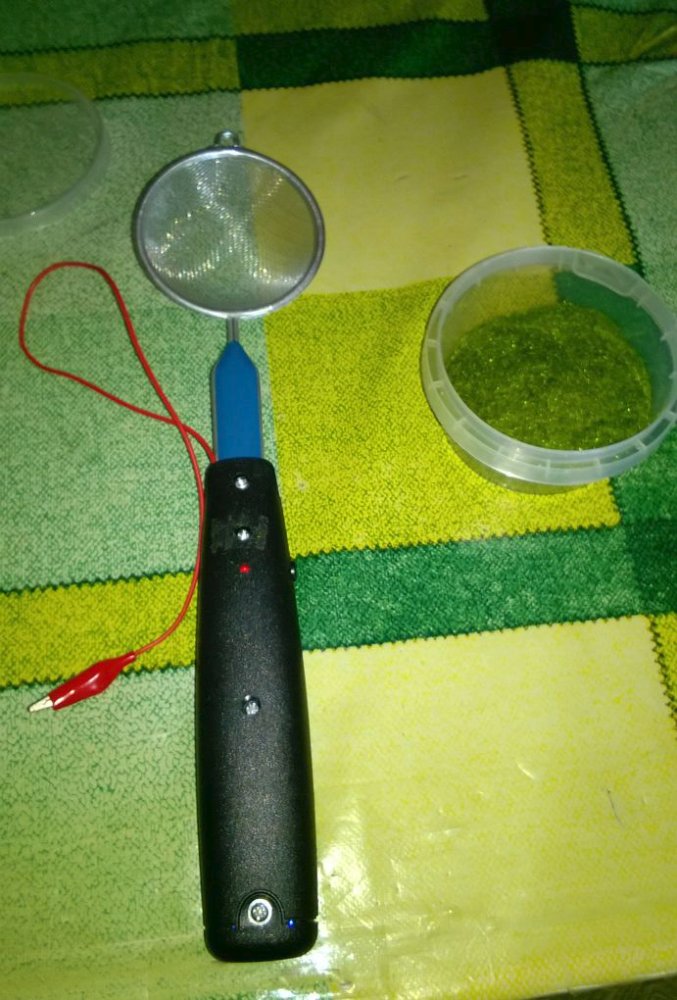

Avevo già fatto lo spargi erba con il classico colino e la racchetta per le mosche
colino elettrostatico.jpg
economico e funzionante, ma a volte se non ci si sta attenti ti becchi una piccola scarica elettrica, girovagando in rete mi sono imbattuto in questo che sfrutta un piccolo ionizzatore d'ambiente
acquistato sulla baia con pochi euro
https://www.ebay.it/itm/DC-9-15V-To-Hig ... 2749.l2648
il sistema è praticamente identico si genera un campo di alta tensione e questo permette all'erba di rimanere diritta, ma non crea scosse se eventualmente lo si tocca negli elettrodi, come forma assomiglia molto al modello della Noch

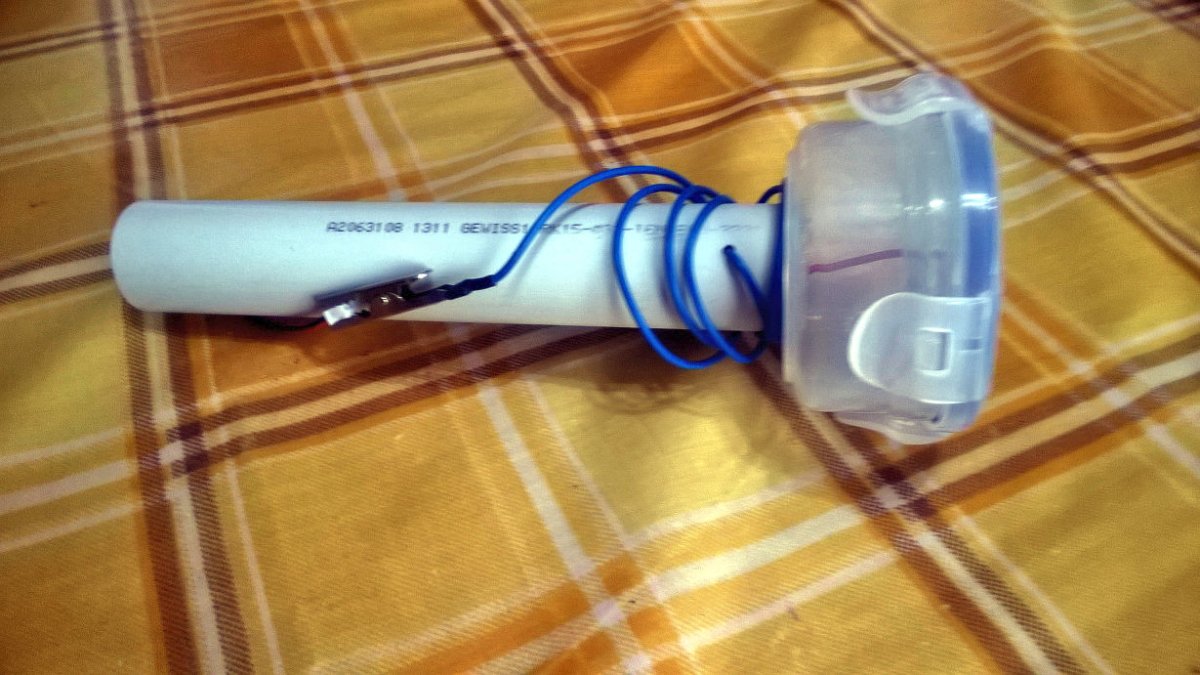

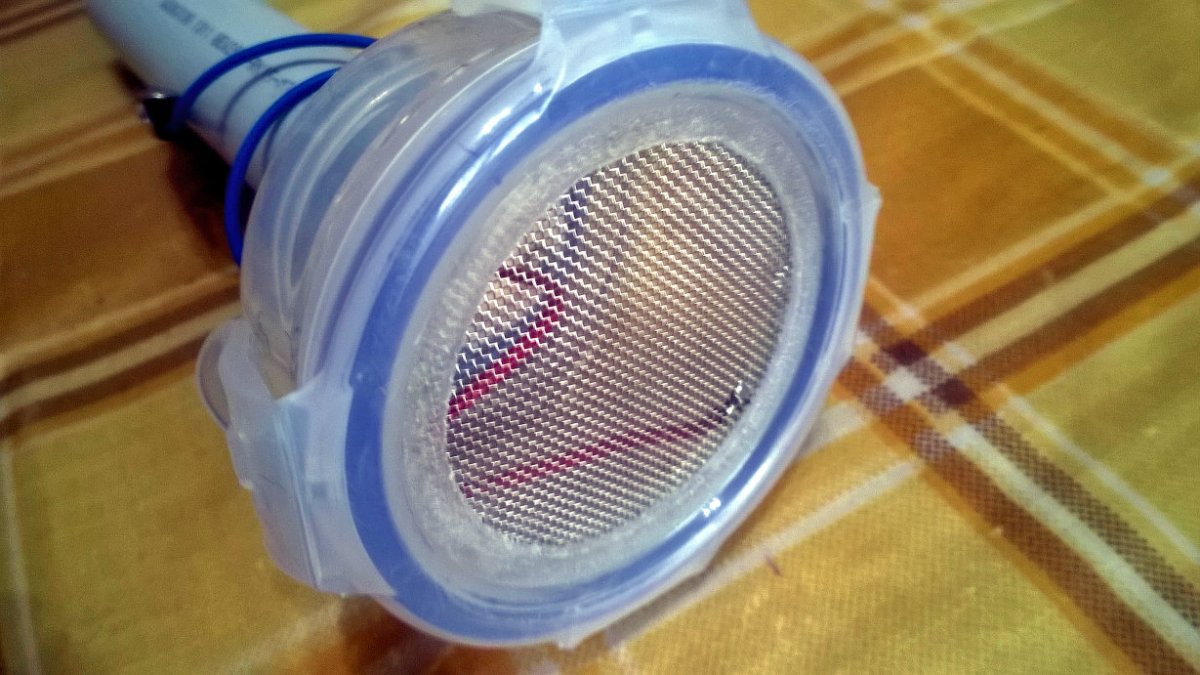

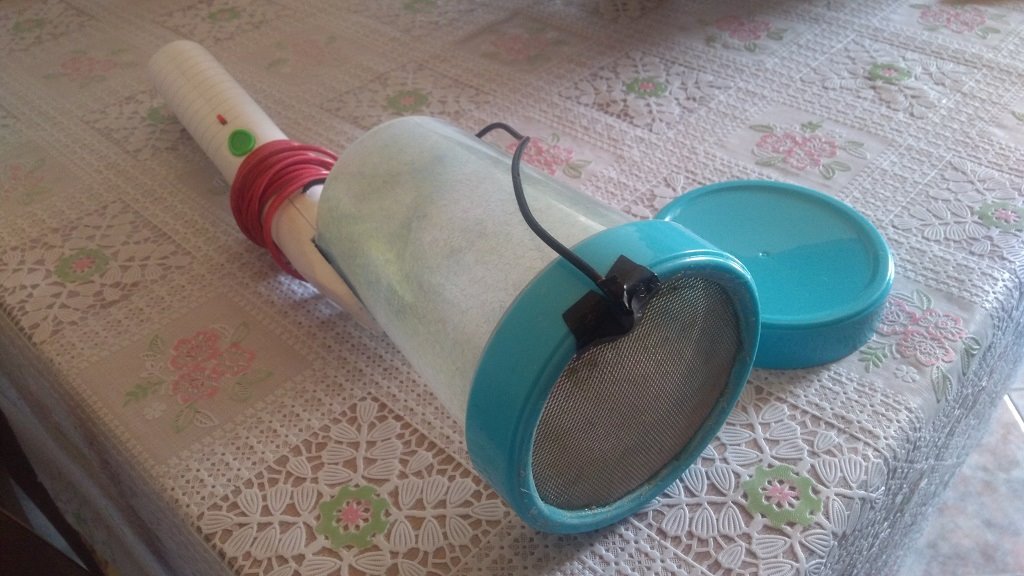

ho provato a realizzarlo con materiale che avevo in casa (il contenitore rubato a mia moglie [104])
ed ecco il risultato
Ciao, Salvatore

Avatar utente
Egidio
Messaggi: 11568
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da Egidio » mer mag 23, 2018 9:32 am

Grande Salvatore....... Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13698
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Spargi erba elettreostatico

Messaggio da MrMassy86 » mer mag 23, 2018 9:59 am

Molto interessante Salvatore
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
v200
Socio GAS TT
Messaggi: 9087
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 57
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da v200 » mer mag 23, 2018 6:18 pm

Ottimo, mi sembra anche più maneggevole che il classico ricavato da una racchetta
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
sal727
Messaggi: 3134
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 62
Stato: Connesso

Re: Spargi erba elettreostatico

Messaggio da sal727 » mer mag 23, 2018 6:39 pm

Secondo me è anche più omogenea la distribuzione essendo la retina diritta invece che curvata come il colino.
Ciao, Salvatore

Avatar utente
v200
Socio GAS TT
Messaggi: 9087
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 57
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da v200 » mer mag 23, 2018 7:45 pm

Si hai ragione su questa osservazione di come rimane posizionata la retina
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
NinoLamezia
Messaggi: 1094
Iscritto il: mer mar 14, 2018 10:04 pm
Nome: Antonio
Regione: Calabria
Città: Lamezia Terme
Età: 59
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da NinoLamezia » gio mag 24, 2018 12:22 am

Bel lavoro Salvatore...in che modo viene alimentato...?
Antonio

Avatar utente
sal727
Messaggi: 3134
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 62
Stato: Connesso

Re: Spargi erba elettreostatico

Messaggio da sal727 » gio mag 24, 2018 12:50 am

Si alimenta da 9 a 15v anche con una pila quadra.
Ciao, Salvatore

Avatar utente
roy67
Socio GAS TT
Messaggi: 6351
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Età: 52
Stato: Non connesso
Contatta:

Re: Spargi erba elettreostatico

Messaggio da roy67 » sab giu 09, 2018 10:24 pm

Si.
Questa volta, Salvatore, hai fatto "tana libera tutti".... (Un tempo era una grande notizia... per i bimbi che giocavano a nascondino)

Oggi, sebbene cresciuto... un po', trovo la tua pubblicazione una vera "grande notizia" per i modellisti.
Ora non riesco. Non ho il tempo per pubblicare.. ma spiegherò il motivo!!!!

Abbi e abbiate pazienza... il tempo, per me, è ormai "raro".
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
roy67
Socio GAS TT
Messaggi: 6351
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Età: 52
Stato: Non connesso
Contatta:

Re: Spargi erba elettreostatico

Messaggio da roy67 » dom giu 10, 2018 1:00 am

Eccomi... Con anche alcune spiegazioni.

Quello che fino ad oggi sembrava una "figata"... Con lesperienza si è capito che.... Si può fare meglio!

In effetti il pianta erba elettrostatico autocostruito con "l'antizanzare" crea un campo che rizza elettrostaticamente l'erba sintetica, attraendola verso il colino metallico.
Questo sistema ha alcune lacune.

- 1) Fare attenzione alla grande scossa che si può prendere toccando con le dita massa e colino quando acceso lo strumento.
- 2) Essendo questo aperto sopra c'è sempre il rischio di rovesciare erba sintetica ove non voluto.
- 3) L'attrazione elettrostatica avviene solo nel campo "radiante" del colino. Essendo questo semisferico, la base radiante è di pochi centimetri quadri. Quelli più vicini alla base del colino. Come hai evidenziato e dimostra il disegno che segue:

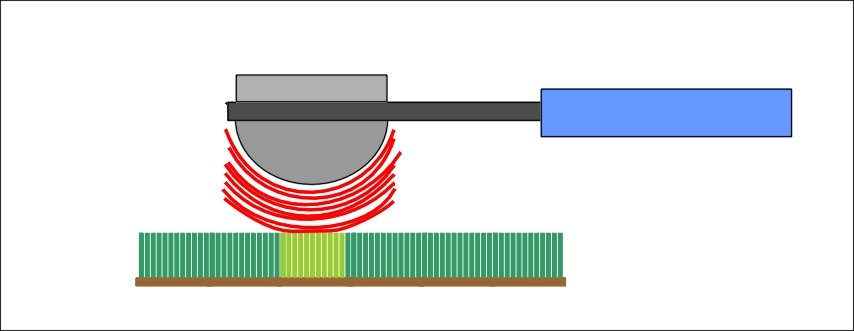

schema piantaerba-1-.JPG

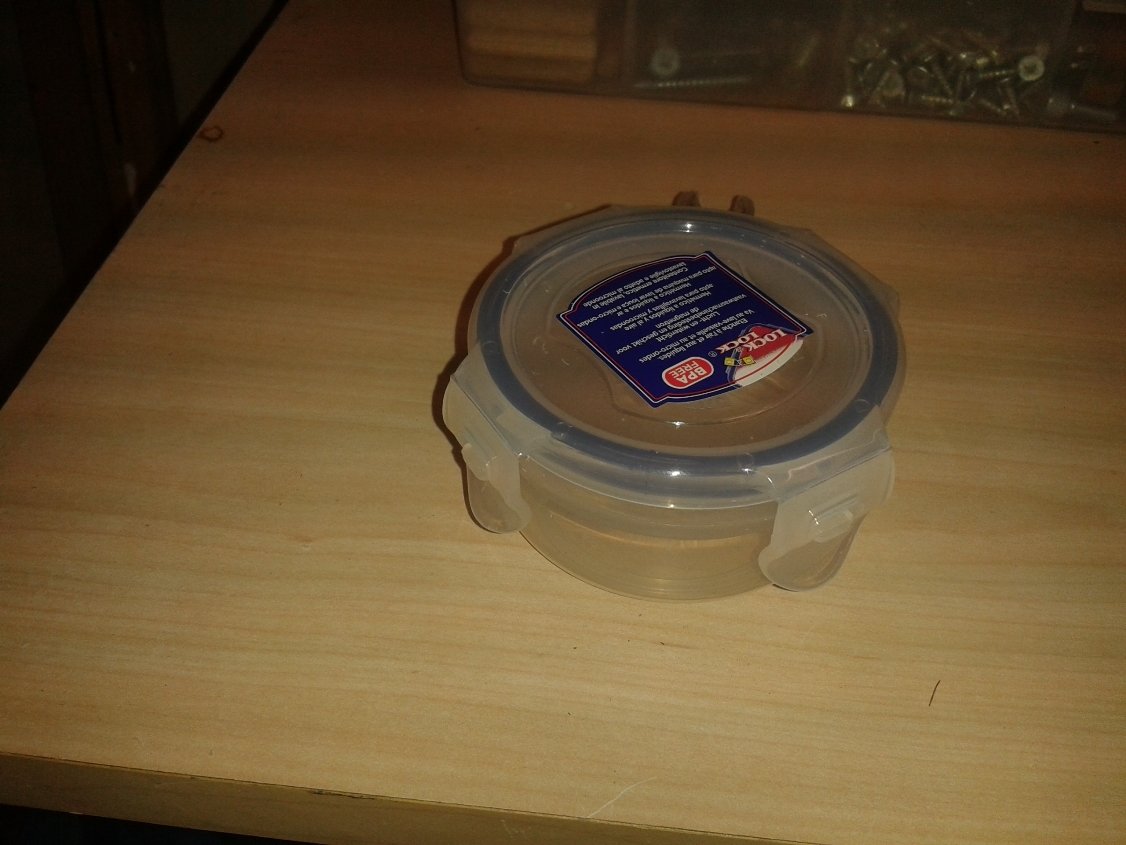

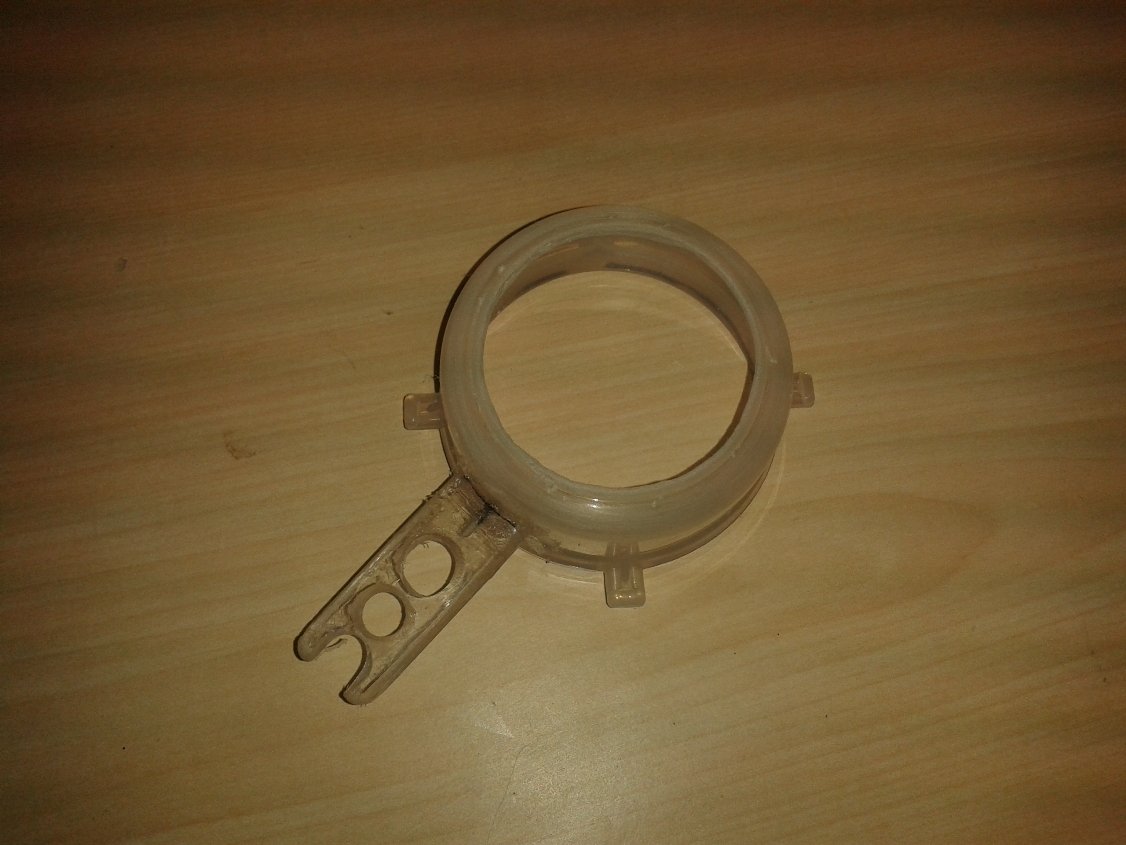

Utilizzando un contenitore chiuso si evita il problema 2.

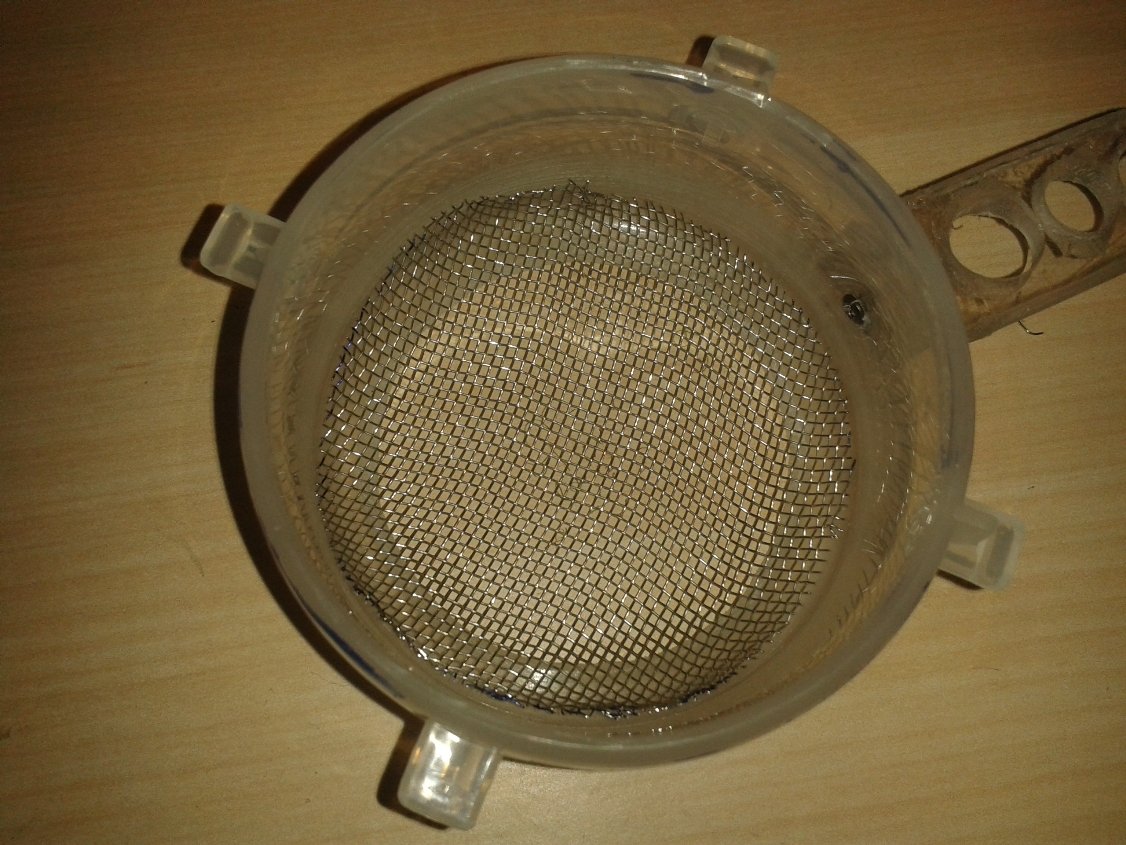

Mettendo la rete del colino in maniera "spiana", sul fondo del contenitore, si aumenta la superficie radiante, rimanendo identica la superficie spargente.... Risolvendo il problema 3. Come dimostra lo schema seguente:

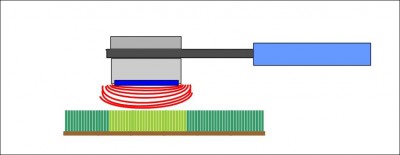

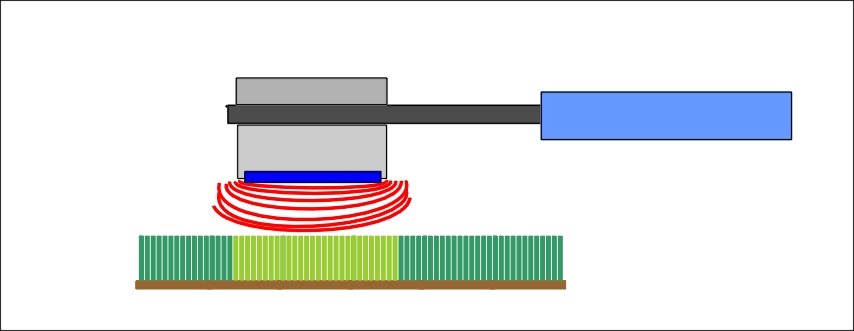

schema piantaerba-2-.jpg
Utilizzando uno ionizzatore si elimina il problema 1.

Io, avendolo già da anni costruito con la classica racchetta per zanzare, ho deciso di modificare solo il colino, installando un contenitore chiuso con rete spargente spiana. Ma solo perché l'avevo già fatto. La modifica è stata una passeggiata.
Ma questo è perché l'avevo già costruito.
Avessi avuto necessità di costruirmelo per la prima volta, avrei utilizzato uno ionizzatore. :D :D :D :D :D
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
Egidio
Messaggi: 11568
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da Egidio » dom giu 10, 2018 9:44 am

[264] Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13698
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Spargi erba elettreostatico

Messaggio da MrMassy86 » sab giu 23, 2018 5:39 pm

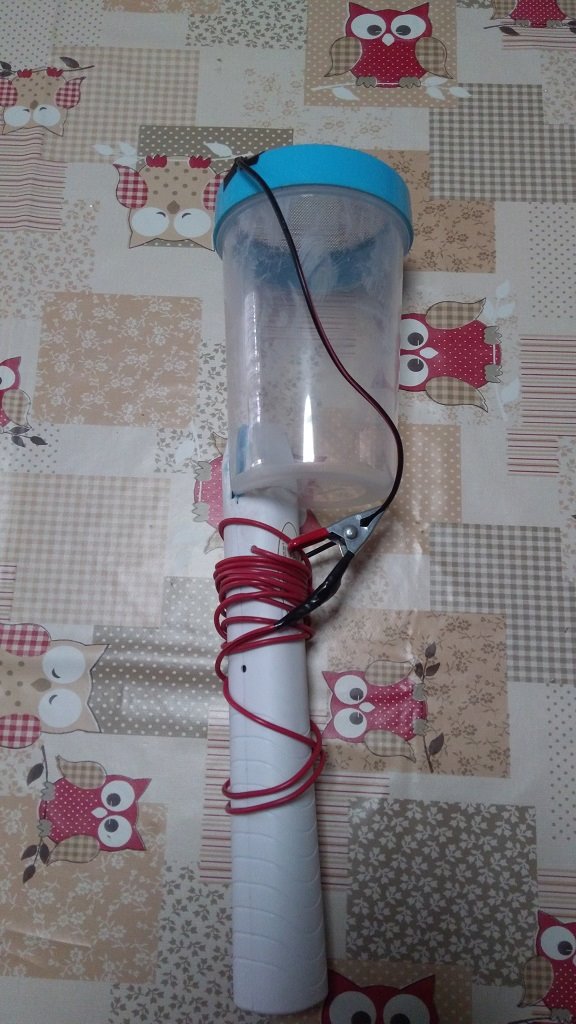

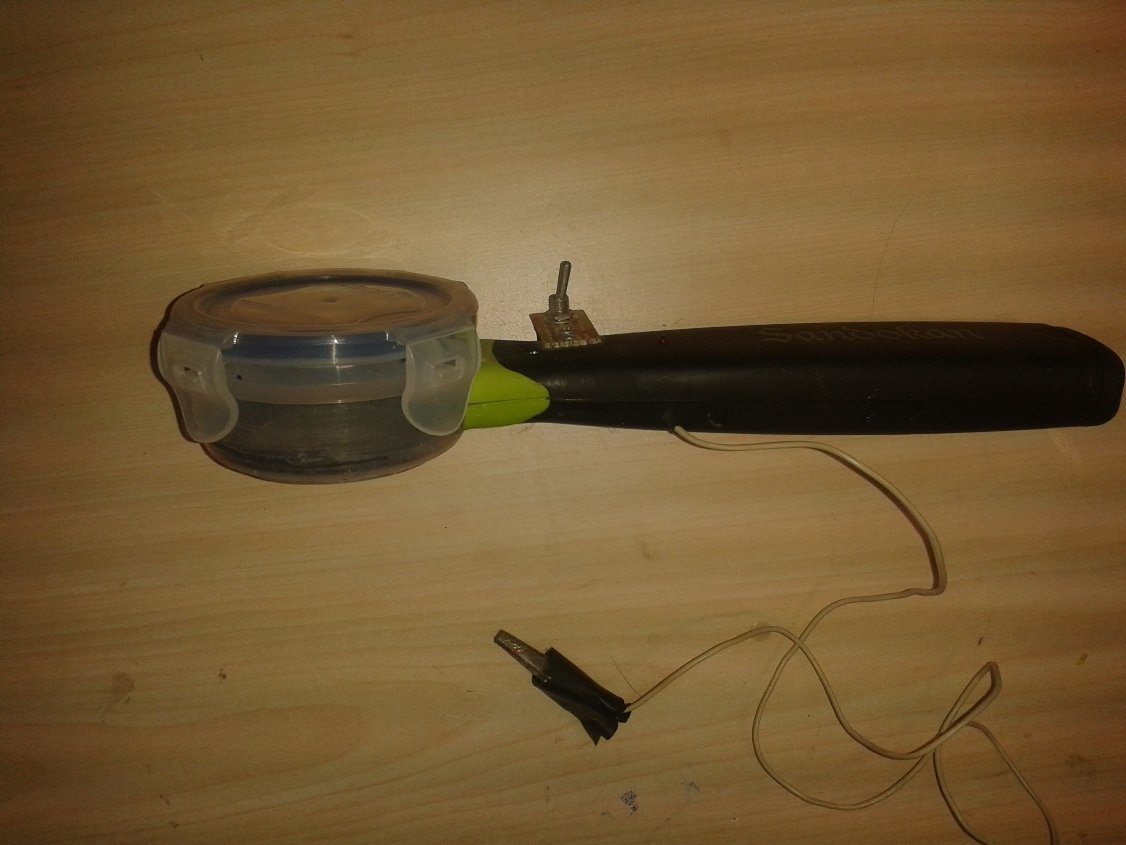

In questi giorni finalmente mi sono deciso a realizzarmi lo spargitore elettrostatico, avevo da tempo reperito il materiale che mi serviva, ho quindi utilizzato quello co alcune variante date proprio dopo aver visto questa guida :)

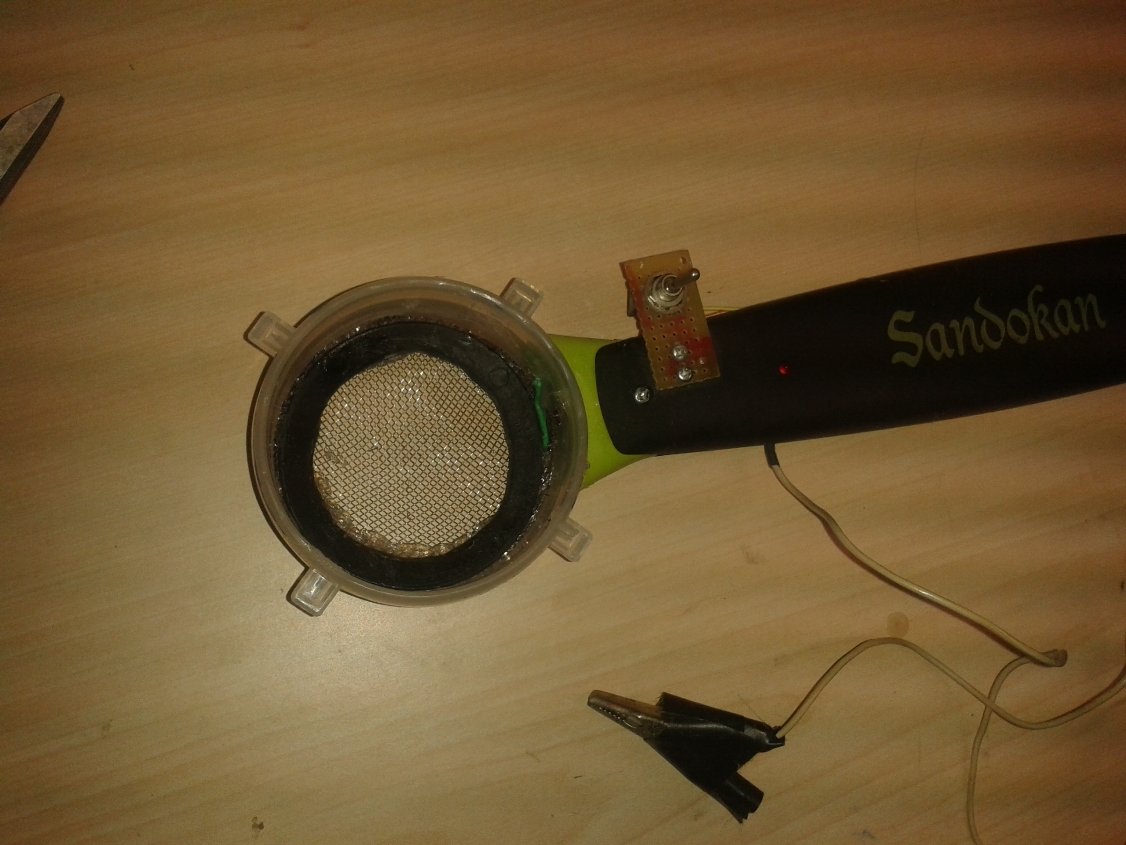

Ho utilizzato la racchetta per l'alimentazione, ma invece del classico colino ho cercato di seguire la guida sopra utilizzando un contenitore opportunamente modificato allo scopo, ho fato un test di funzionamento e questo è il risultato :wink:
Mi sembra che funzioni correttamente, devo poi provare con una fibra più lunga, queste sono su i 2mm e si nota meno ma non avevo al momento altro sottomano :)
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
v200
Socio GAS TT
Messaggi: 9087
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 57
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da v200 » sab giu 23, 2018 6:30 pm

No,si vede già l'effetto sulle fibre. Un attrezzo fai da te utilissimo
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Egidio
Messaggi: 11568
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da Egidio » dom giu 24, 2018 8:13 am

[264] Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13698
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Spargi erba elettreostatico

Messaggio da MrMassy86 » dom giu 24, 2018 11:01 am

Grazie [101]
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
modellbahn73
Messaggi: 644
Iscritto il: gio mar 14, 2013 6:32 pm
Nome: Adriano
Regione: Piemonte
Città: Suno
Età: 46
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da modellbahn73 » gio ago 22, 2019 3:12 pm

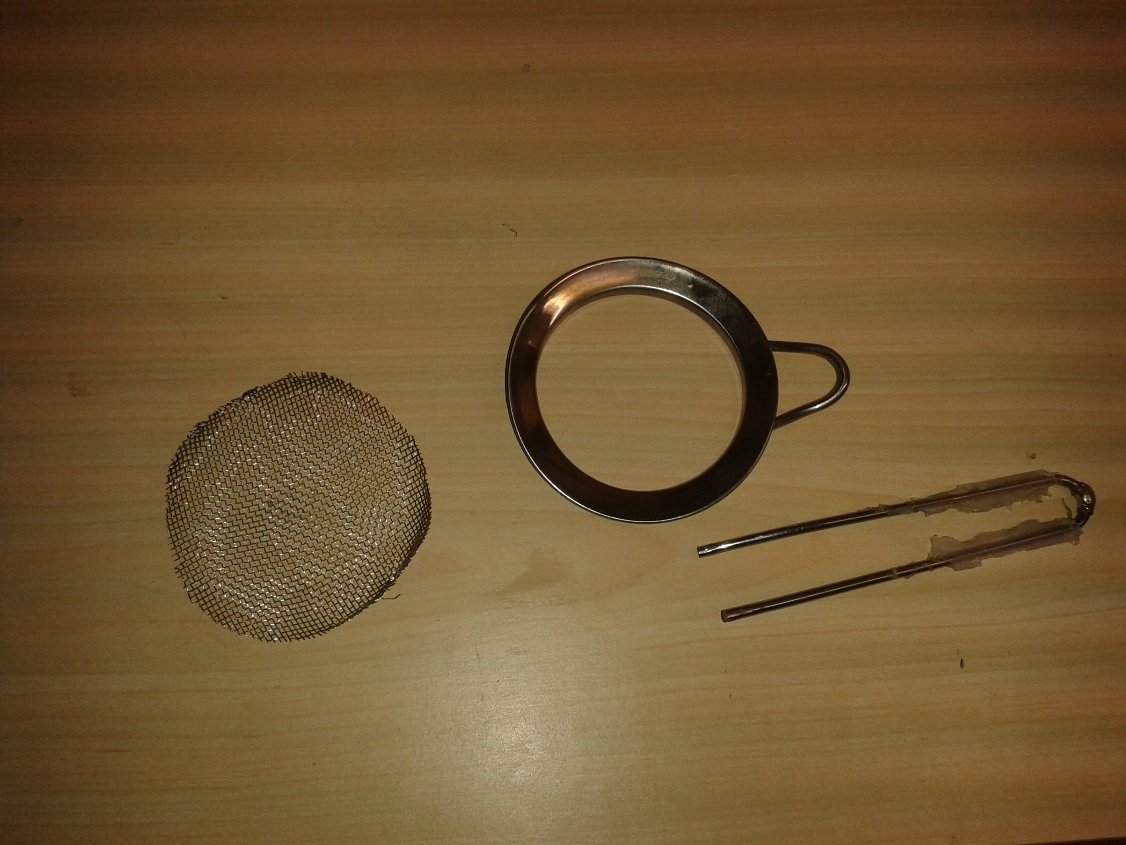

Ciao ,vorrei anch'io realizzare un attrezzo del genere...ho la racchetta per zanzare, potete postare uno schema elettrico per i collegamenti, anche senza ionizzatore?
Grazie
Adriano - Plastico digitale DB epoca II-V.... Weltmeister 2014 Il mio canale Youtube

Avatar utente
sal727
Messaggi: 3134
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 62
Stato: Connesso

Re: Spargi erba elettreostatico

Messaggio da sal727 » gio ago 22, 2019 3:34 pm

Ciao, Salvatore

Avatar utente
modellbahn73
Messaggi: 644
Iscritto il: gio mar 14, 2013 6:32 pm
Nome: Adriano
Regione: Piemonte
Città: Suno
Età: 46
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da modellbahn73 » ven ago 23, 2019 1:47 pm

Grazie Salvatore, molto esaustivo.
Devo reperire il colino metallico ed il gioco è fatto - spero....
Adriano - Plastico digitale DB epoca II-V.... Weltmeister 2014 Il mio canale Youtube

Avatar utente
modellbahn73
Messaggi: 644
Iscritto il: gio mar 14, 2013 6:32 pm
Nome: Adriano
Regione: Piemonte
Città: Suno
Età: 46
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da modellbahn73 » ven ago 23, 2019 6:16 pm

Si, sembra che funzioni...però sembra che pianti meglio senza il polo a massa, cioè quando pianto l'erbetta non metto il polo dove c'è il coccodrillo sul terreno da piantare, e l'erba rimane comunque bene in piedi...è possibile?
Adriano - Plastico digitale DB epoca II-V.... Weltmeister 2014 Il mio canale Youtube

Avatar utente
v200
Socio GAS TT
Messaggi: 9087
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 57
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da v200 » sab ago 24, 2019 6:28 pm

In parte, per caduta i filamenti a volte tendono a drizzarsi per la carica elettrostatica ricevuta nel colino senza il polo a terra. Ma non aderiscono sulla colla come vogliamo.
A volte alcune case producono filamenti d'erba appositamente per gli elettrodepositori che reagiscono meglio alla carica elettrica, se si reperiscono sono da preferire
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
marco cacelli
Messaggi: 1319
Iscritto il: lun set 14, 2015 9:30 am
Nome: marco
Regione: Lombardia
Città: erba (co)
Età: 57
Stato: Non connesso
Contatta:

Re: Spargi erba elettreostatico

Messaggio da marco cacelli » mar set 03, 2019 7:43 pm

ciao ragazzi e complimenti per i vostri lavori, io avevo usato, prestato da un amico quello originale, ma vorrei costruirmelo anche io utilizzando magari il metodo della racchetta, dove l'avete presa? sinceramente non ero neanche a conoscenza di questo arnese
grazie
ciao
marco... :)
Marco Cacelli

Avatar utente
modellbahn73
Messaggi: 644
Iscritto il: gio mar 14, 2013 6:32 pm
Nome: Adriano
Regione: Piemonte
Città: Suno
Età: 46
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da modellbahn73 » mer set 04, 2019 7:42 am

v200 ha scritto:
sab ago 24, 2019 6:28 pm
In parte, per caduta i filamenti a volte tendono a drizzarsi per la carica elettrostatica ricevuta nel colino senza il polo a terra. Ma non aderiscono sulla colla come vogliamo.
A volte alcune case producono filamenti d'erba appositamente per gli elettrodepositori che reagiscono meglio alla carica elettrica, se si reperiscono sono da preferire
Quindi dici che è da preferire il metodo con il polo a terra? E se devi fare montagne o superfici irregolari dove lo posizioni il polo? Grazie ciao
Adriano - Plastico digitale DB epoca II-V.... Weltmeister 2014 Il mio canale Youtube

Avatar utente
modellbahn73
Messaggi: 644
Iscritto il: gio mar 14, 2013 6:32 pm
Nome: Adriano
Regione: Piemonte
Città: Suno
Età: 46
Stato: Non connesso

Re: Spargi erba elettreostatico

Messaggio da modellbahn73 » mer set 04, 2019 7:44 am

marco cacelli ha scritto:
mar set 03, 2019 7:43 pm
ciao ragazzi e complimenti per i vostri lavori, io avevo usato, prestato da un amico quello originale, ma vorrei costruirmelo anche io utilizzando magari il metodo della racchetta, dove l'avete presa? sinceramente non ero neanche a conoscenza di questo arnese
grazie
ciao
marco... :)
In un qualsiasi supermercato o brico, o negozi di cinesi..vedi che sia rigorosamente "made in China" se no non funziona.. :lol: :lol: :lol: :lol:
Adriano - Plastico digitale DB epoca II-V.... Weltmeister 2014 Il mio canale Youtube

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13698
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Spargi erba elettreostatico

Messaggio da MrMassy86 » mer set 04, 2019 4:20 pm

Adriano il polo a terra io lo faccio con il classico chiodo piantato dove spargo la colla, l'importante è che ci sia contato tra colla e chiodo, quando mi sposto per una nuova zona sposto il chiodo, spero di essermi spiegato, per ora onestamente ho avuto modo di provarlo poco da quando l'avevo realizzato e oltretutto in zone abbastanza facili da fare :)
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
marco cacelli
Messaggi: 1319
Iscritto il: lun set 14, 2015 9:30 am
Nome: marco
Regione: Lombardia
Città: erba (co)
Età: 57
Stato: Non connesso
Contatta:

Re: Spargi erba elettreostatico

Messaggio da marco cacelli » mer set 04, 2019 4:37 pm

ciao ragazzi...
ok racchetta presa...poi con calma faccio il resto...
ciao e grazie
marco... :)
Marco Cacelli

Rispondi

Torna a “TECNICHE”
