Cappi senza scheda e moduli di blocco del modulare TT

[cararci]

In vista della mostra a Cornuda, il prossimo settembre, dovremmo utilizzare i miei due cappi senza scheda, che solitamente sono direttamente collegati ai moduli adiacenti come se facessero parte dello stesso modulo. C'è il dubbio che questo crei problemi con la presenza di moduli di blocco.
Chiedo agli amici esperti in materia se effettivamente è così oppure non esiste il problema.

[MrPatato76]

Assolutamente si.
Con i tuoi cappi chiudi il circuito di trazione , ma non quello degli ausiliari (blocchi inclusi)...

[cararci]

Grazie

[Fabrizio]

Per Cornuda penso sia meglio usare i cappi alternativi già collaudati nelle precedenti occasioni. Però puoi dotare i tuoi cappi di un collegamento elettrico che faccia lo stesso lavoro delle schede cappio. Puoi usare una cavo di connessione tagliato e un morsetto a mammut.

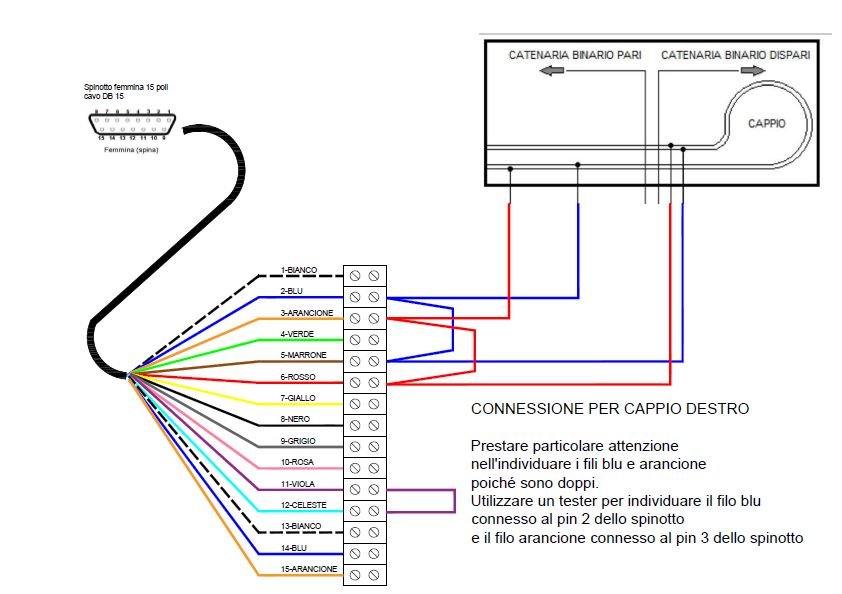

Collegamenti cappio destro

Scheda_cappio_dx-Model.pdf

(151 KiB) Scaricato 85 volte

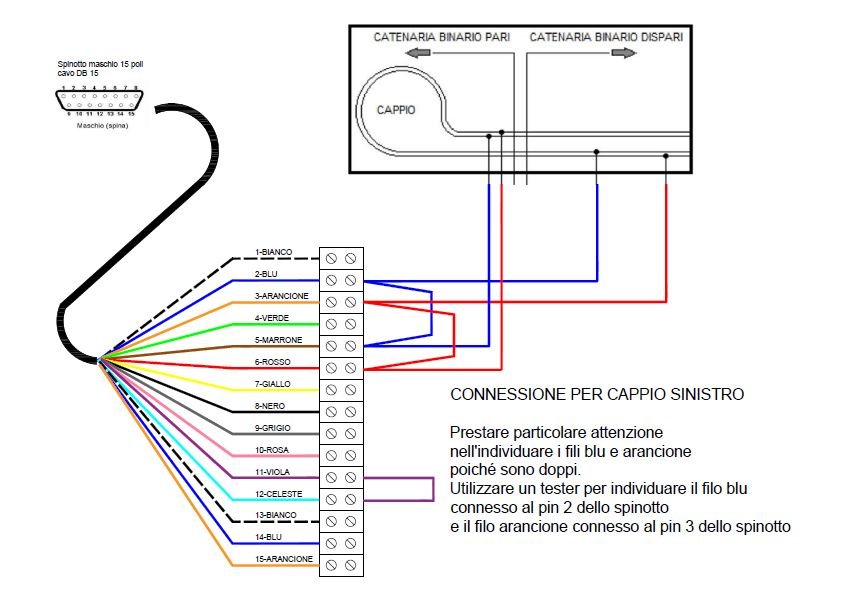

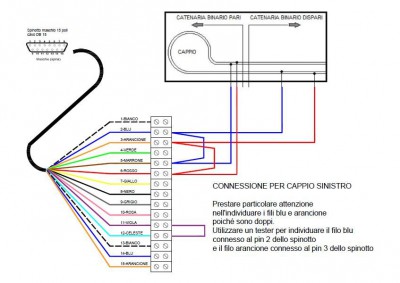

Collegamenti cappio sinistro

Scheda_cappio_SX.pdf

(157.5 KiB) Scaricato 92 volte

Nel modulare sarebbe meglio, per questioni logistiche (risoluzione rapida di eventuali problemi), usare sempre i materiali previsti (schede cappio). Tuttavia se realizzi questo collegamento e lo testi in qualche occasione, magari potrebbe farti comodo.

[Edgardo_Rosatti]

Bella Fabrizio, i tuoi schemi e consigli sono perfetti.

Però a questo punto, come suggerisci anche te (materiali previsti), penso di poter realizzare per tempo un paio di schede standard per i cappi del buon Carlo, così li mettiamo a norma e vadavia ai ciapp!!!

Ciao neh!

[Fabrizio]

Ottimo Ed. Sicuramente, montando tutti materiali da norma, si semplifica notevolmente il lavoro. Con sei cappi funzionanti, abbiamo un bel po' di possibilità

[Andrea]

Ottimo ragazzi, vedo solo ora, grazie a tuTTi!
