KIHA 52 Rokuhan Z/1:220 scale , luci ed aggiuntivi

#1 Messaggio da v200 »

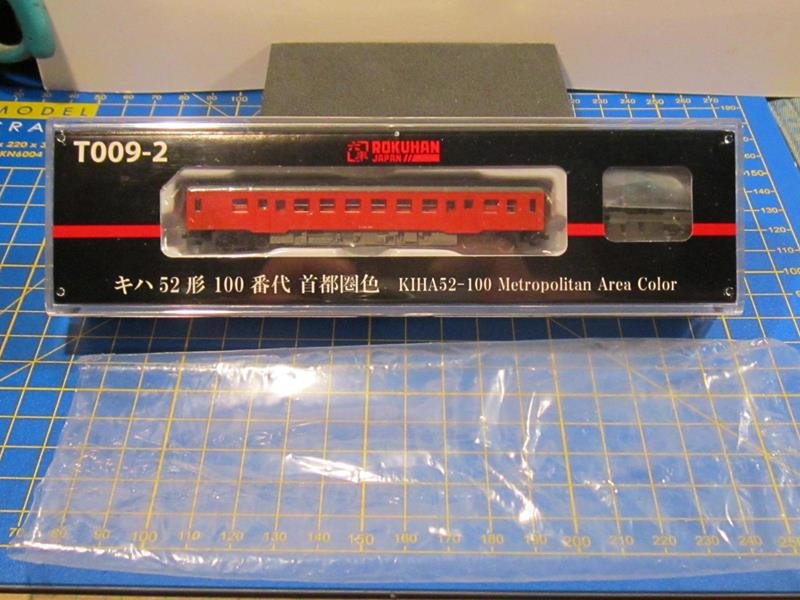

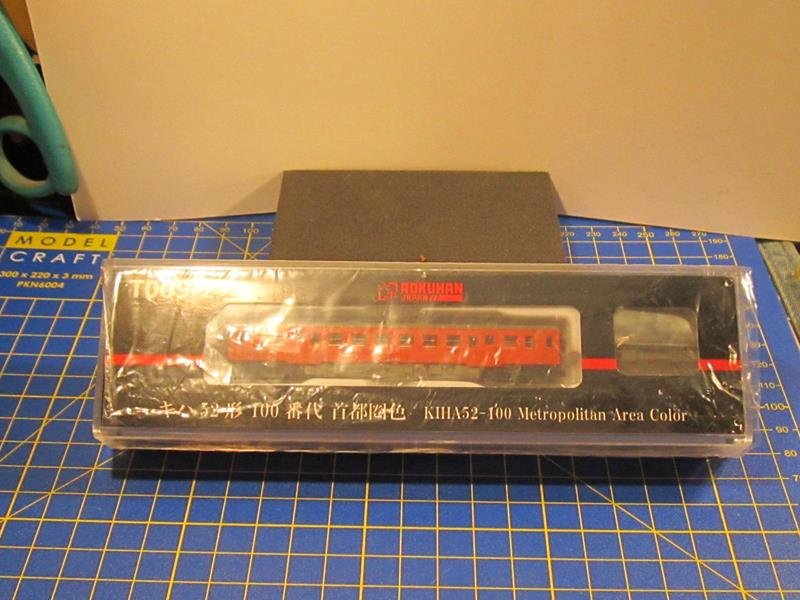

Finalmente dopo un mese di attesa direttamente dal Giappone tramite Plaza Japan mi è arrivata l'automotrice KIHA 52-100 in scala 1:220 della Rokuhan art T 009-2.
Un classico dei rotabili Giapponesi per le linee secondarie sub urbane specialmente in zone montane( dotata di due motori ) tra gli anni 1958/66, la Rokuhan ha riprodotto questo modello in tre colorazioni rosso ( metropolitano JNR Japan Railways Group, East Japan Railways Co. ) , rosso/crema ( East Japan Railway Co. ), blu/crema ( JNR standard color, West Japan Railways Co. ).
Su questo modello come uso della Rokuhan sono da montare alcuni aggiuntivi presenti nella confezione è se interessa le luci interne del vano passeggeri.

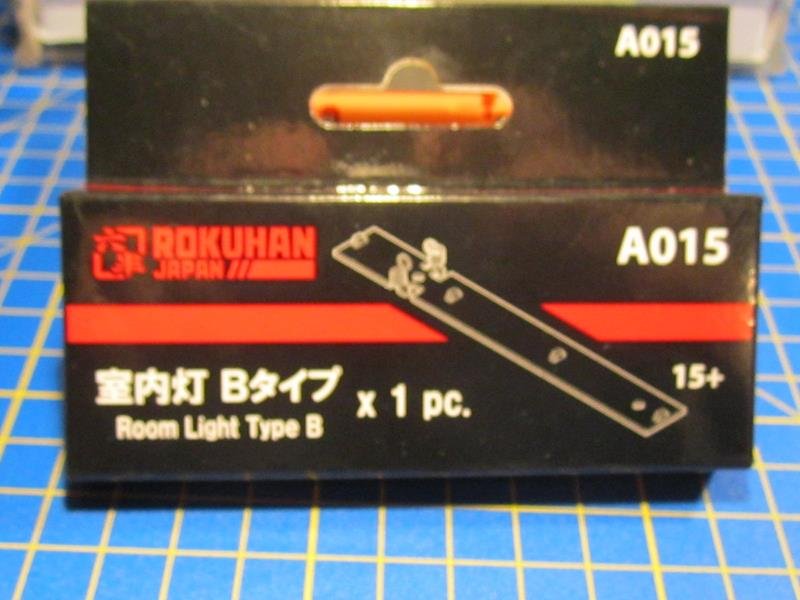

Quindi ho ordinato l'apposito componente luci della Rokuhan A0-15 type B un pcb con led ed elettronica dedicata, qui di seguito le varie fasi di montaggio luci e aggiuntivi.

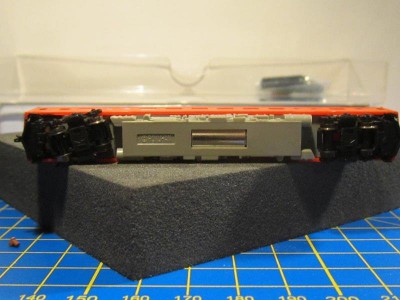

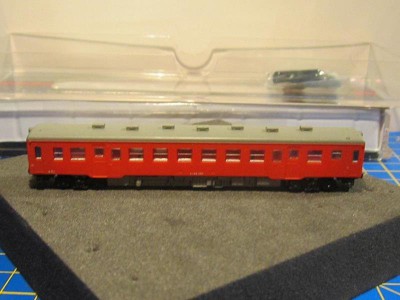

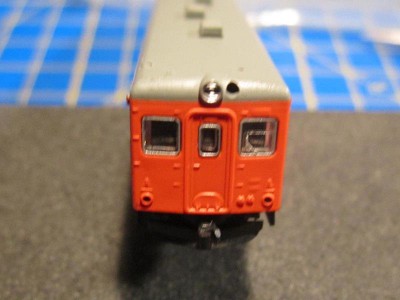

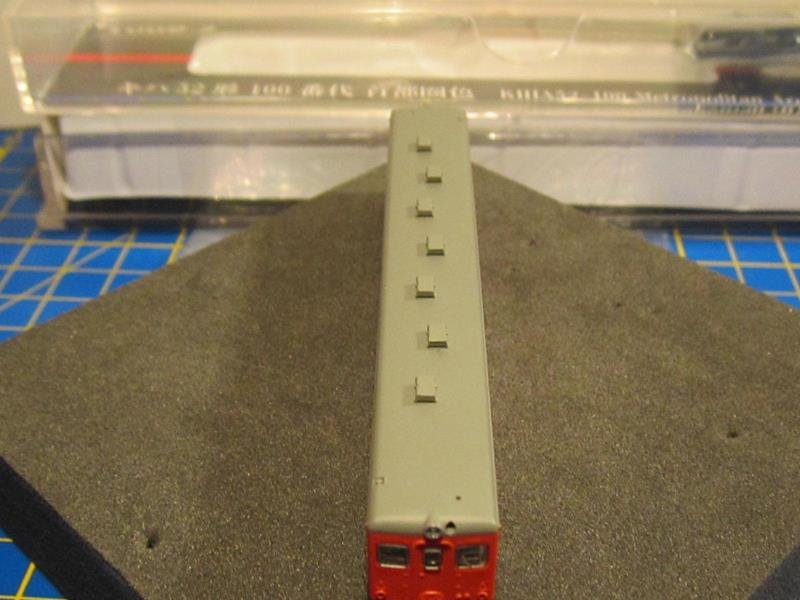

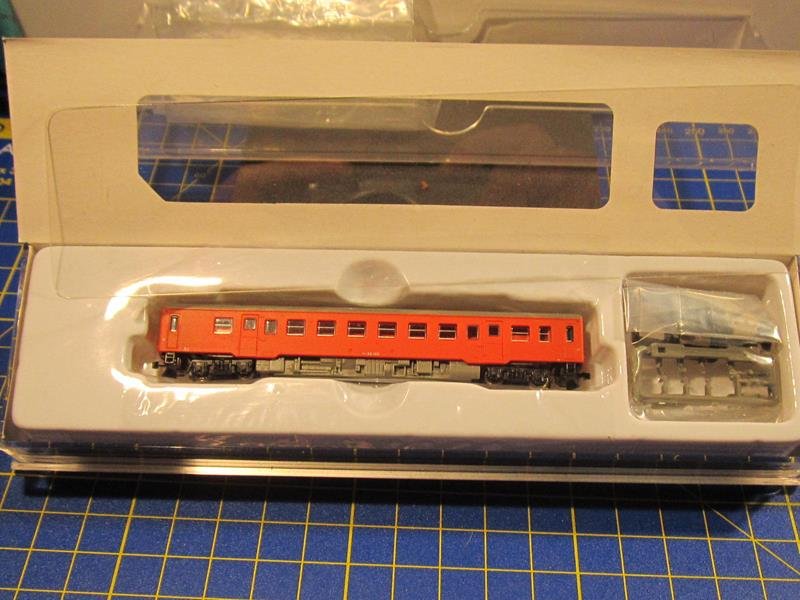

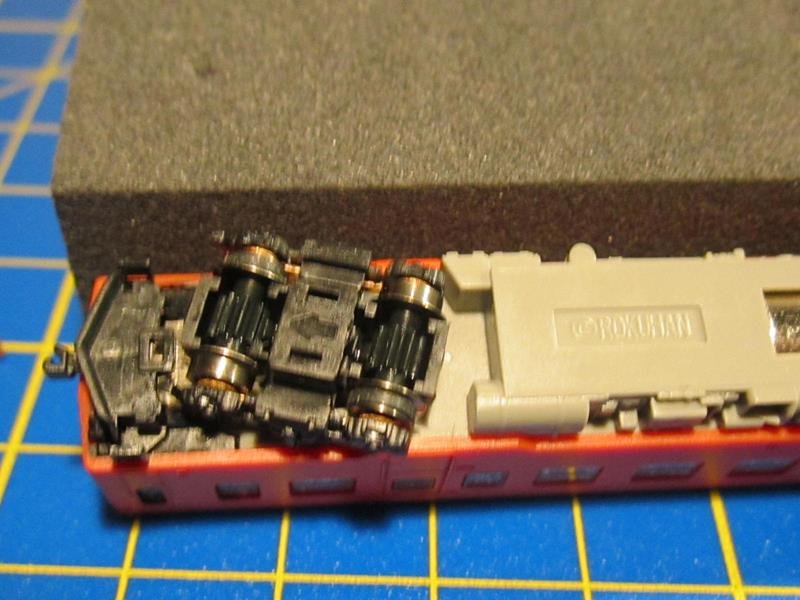

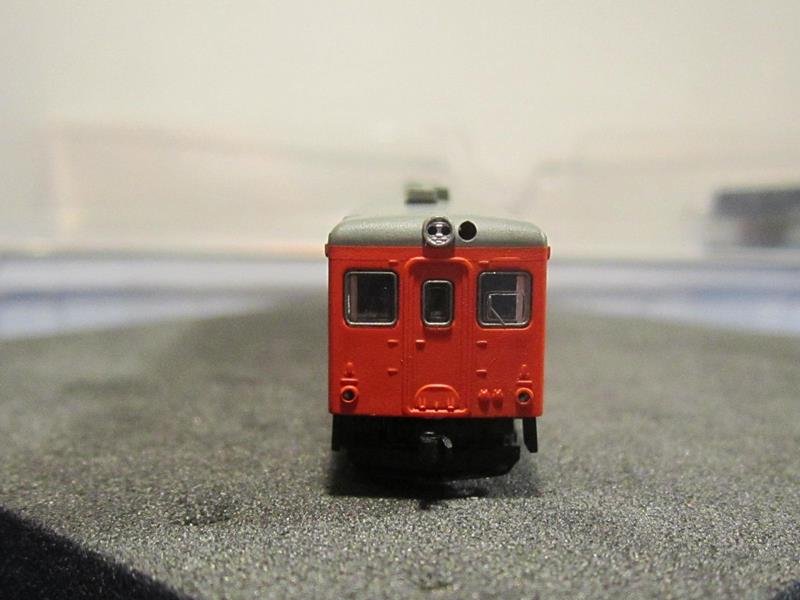

Alcune viste del modello
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.


Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: KIHA 52 Rokuhan Z/1:220 scale , luci ed aggiuntivi

#2 Messaggio da v200 »

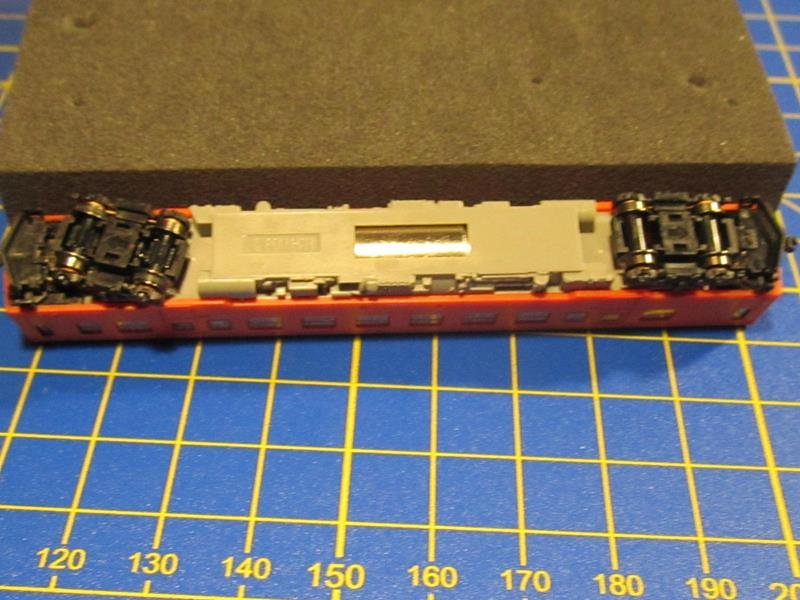

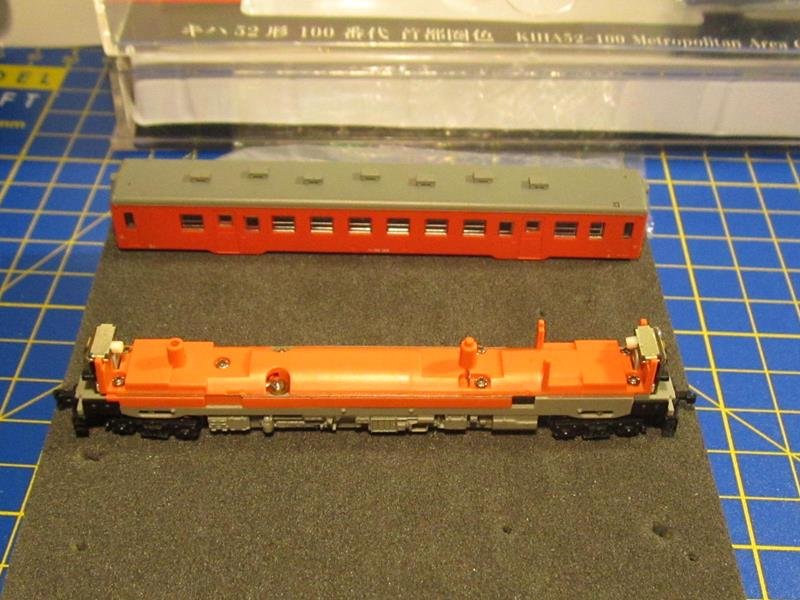

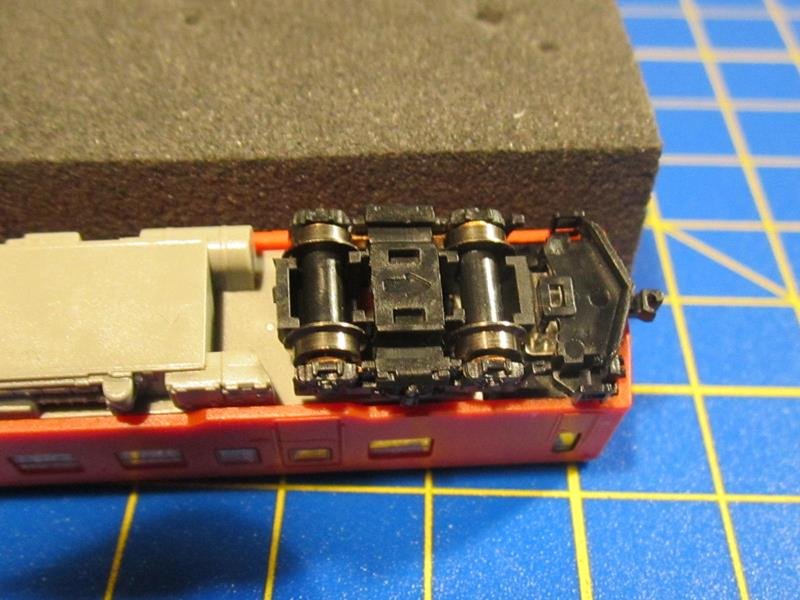

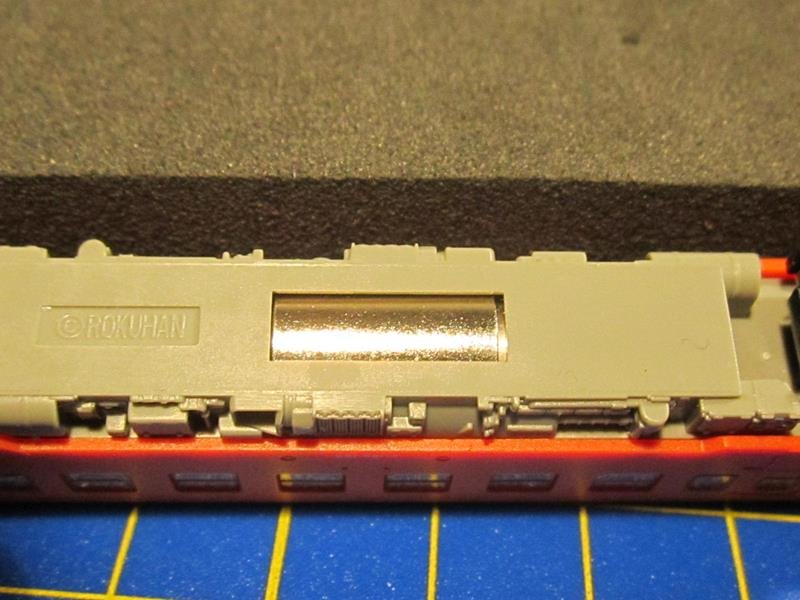

Per separare la cassa dal telaio di questo modello basta afferrare la cassa è il telaio al suo centro ( per il telaio zona delle casse batterie )
Le frecce indicano dove afferrare i due componenti per il distacco
Applicando una moderata forza sarà facilissimo separare i due pezzi.

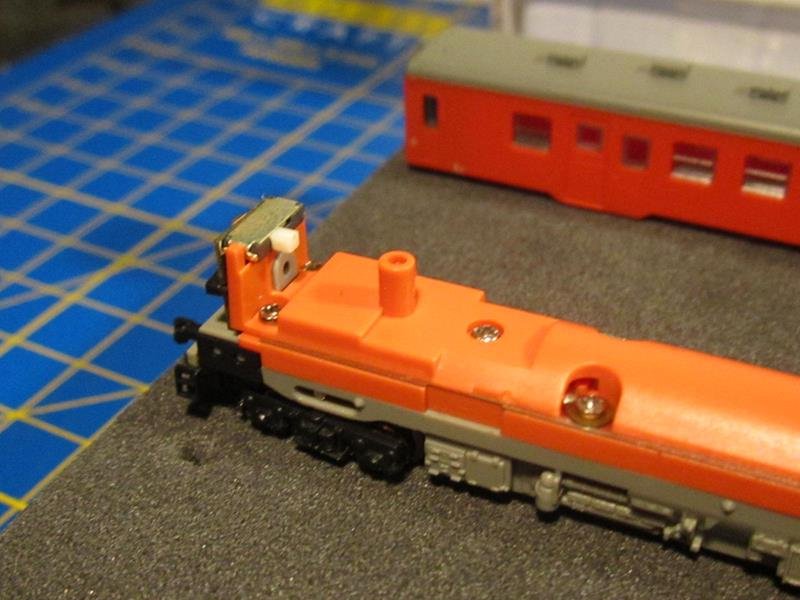

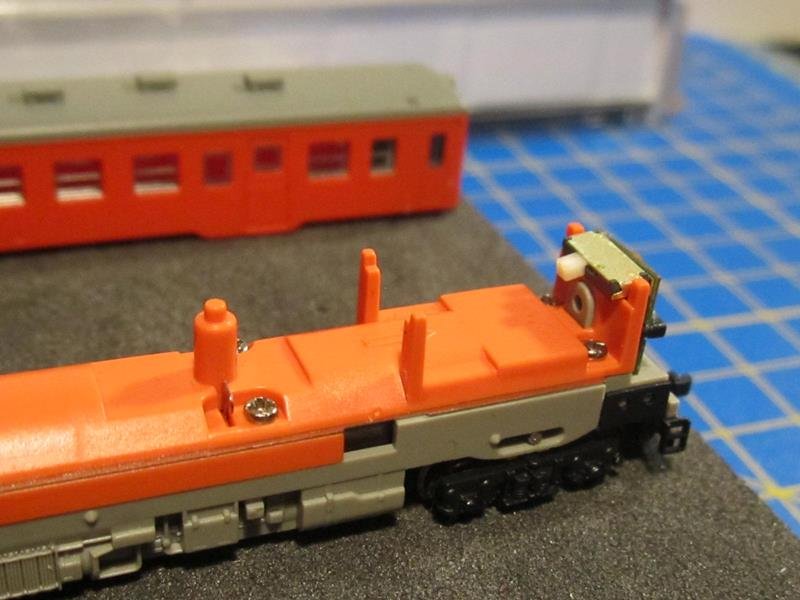

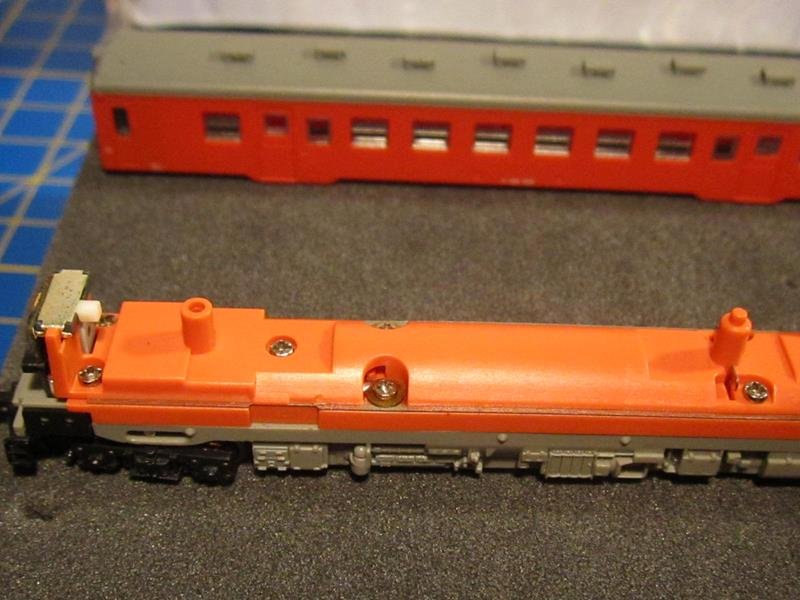

Il telaio presenta gli attacchi per inserire il pcb luci ad incastro ( non si può sbagliare, da una parte troviamo la sede dove avvitare è all'opposto un piccolo perno. Sui lati i contatti
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: KIHA 52 Rokuhan Z/1:220 scale , luci ed aggiuntivi

#3 Messaggio da v200 »

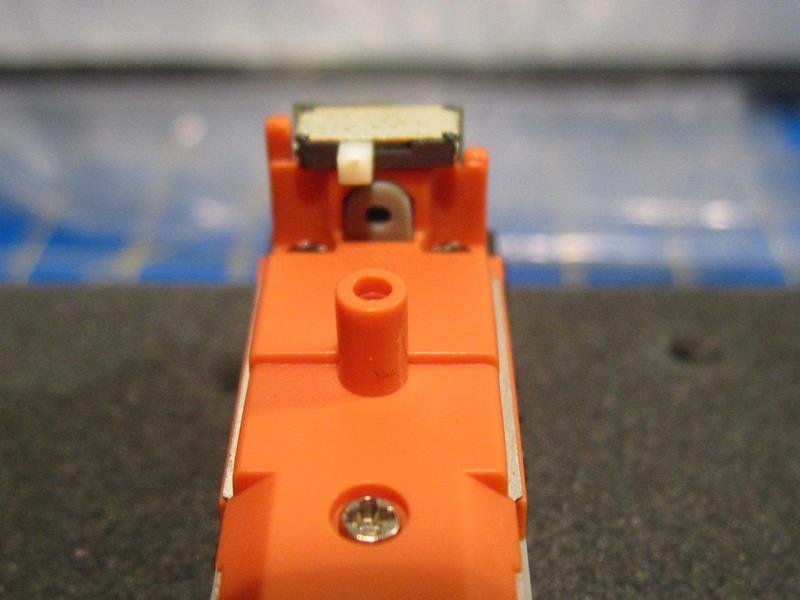

Sulle due testate sono già presenti i pcb per le luci di marcia con il proprio interruttore per spegnere le luci quando si accoppiano due KIHA , in dotazione abbiamo la apposita levetta per agire sul interruttore .

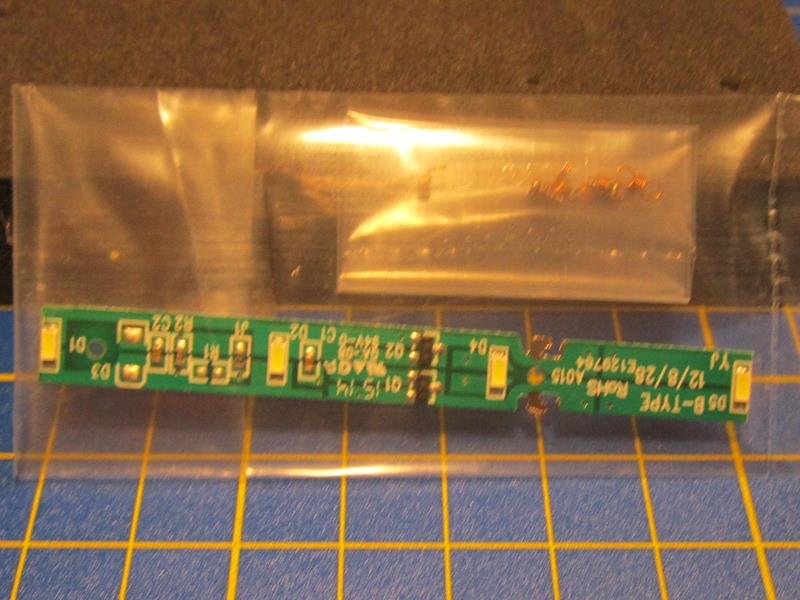

Nella confezione luci troviamo il pcb è un pacchettino con due viti è quattro molle ( bello avere qualche componente di scorta in caso di perdita ) prendiamo il pcb per posizionarlo
I led vanno rivolti verso il basso

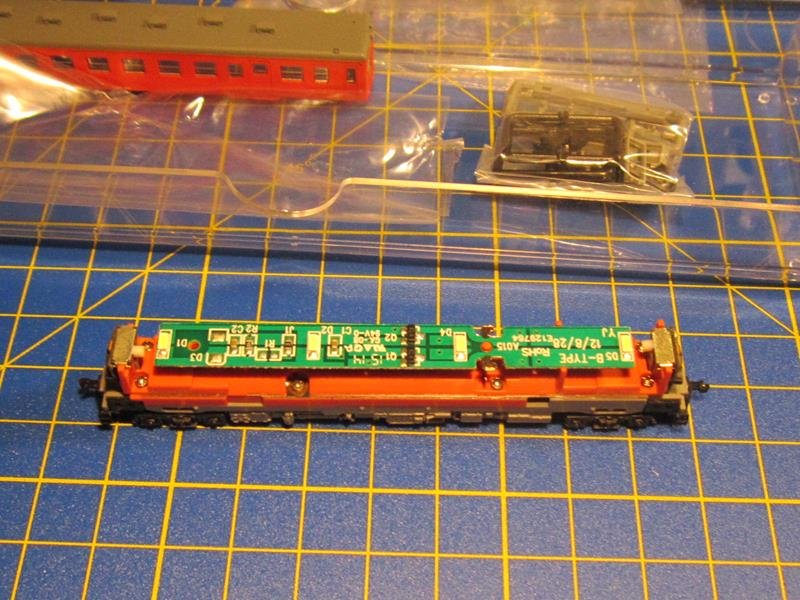

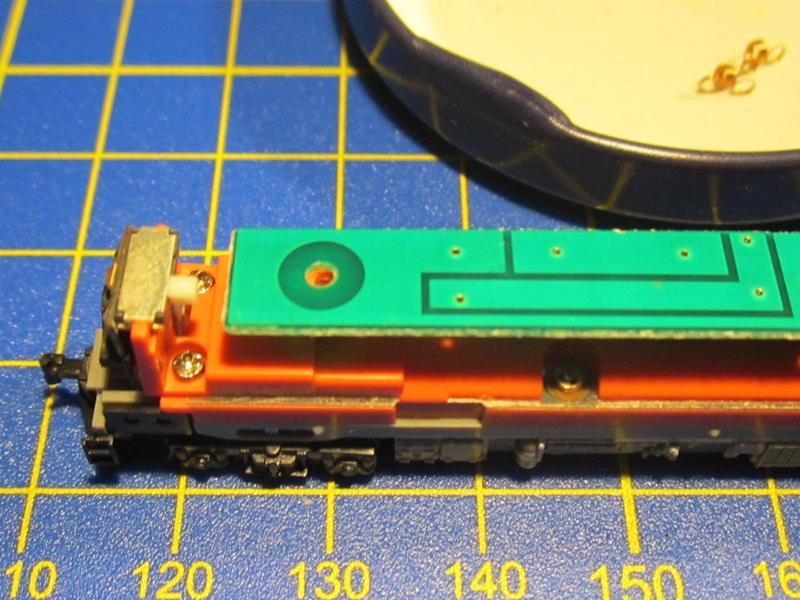

Posizione corretta del pcb

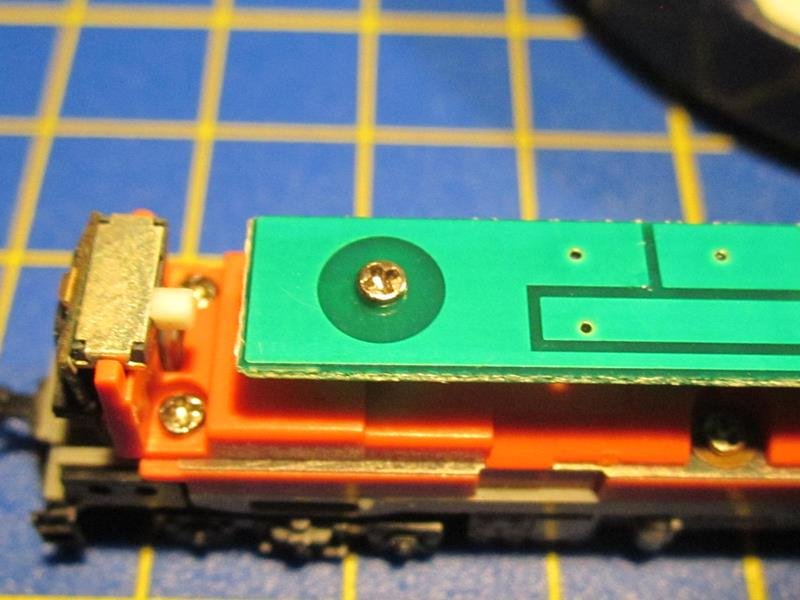

Avvitiamo per prima cosa la vite per fissare il pcb
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: KIHA 52 Rokuhan Z/1:220 scale , luci ed aggiuntivi

#4 Messaggio da v200 »

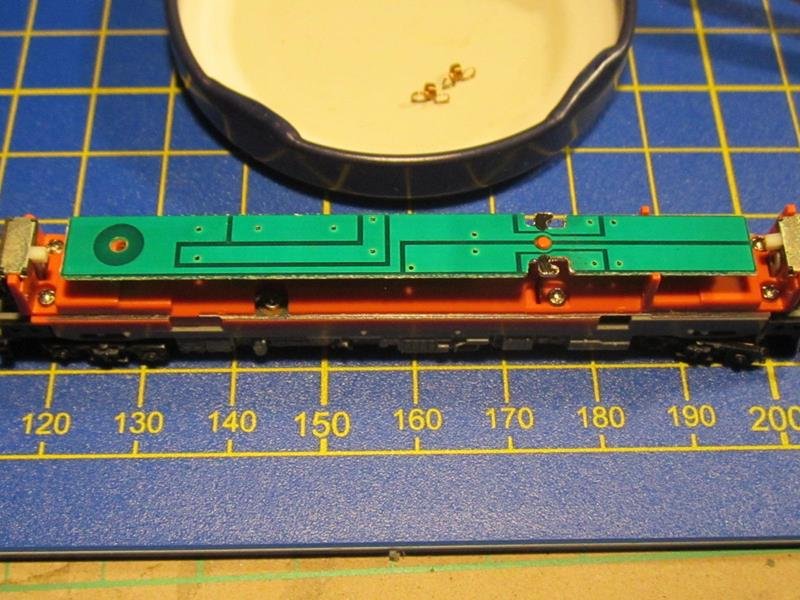

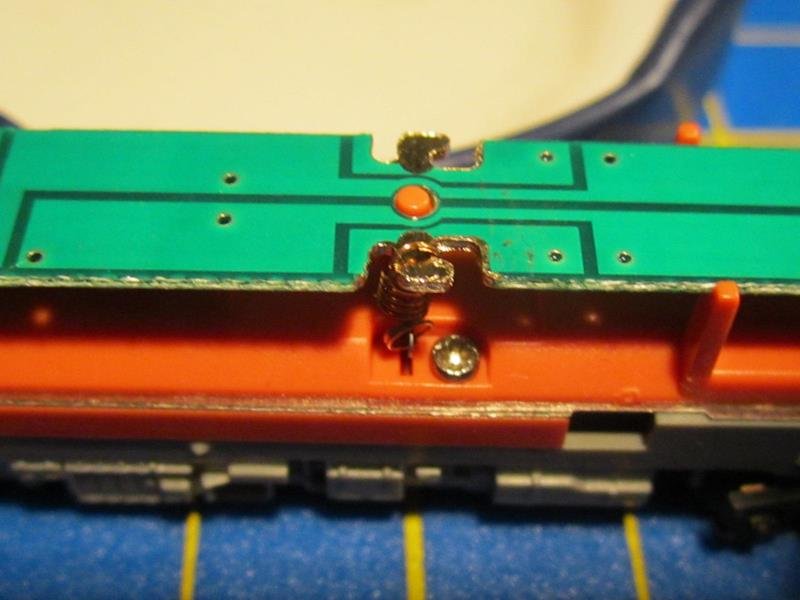

Una volta fissato il pcb tramite la sua vite monteremo le molle di contatto

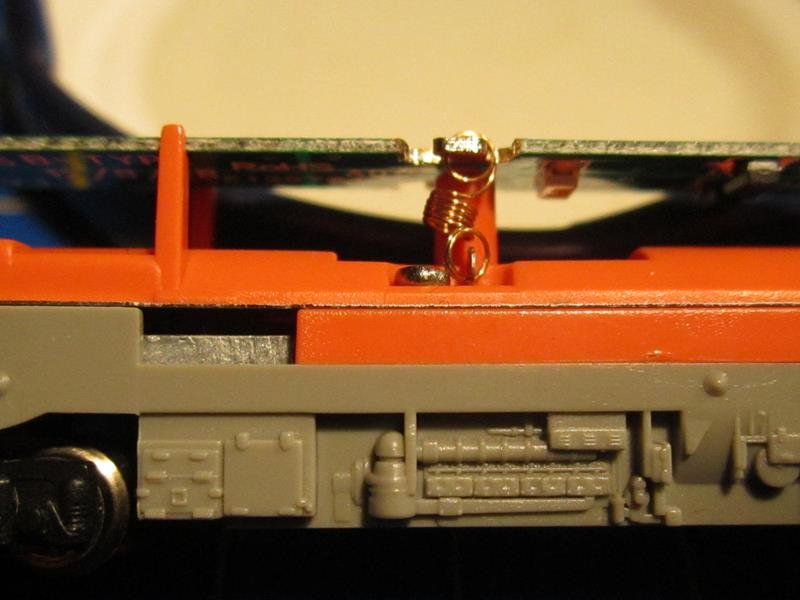

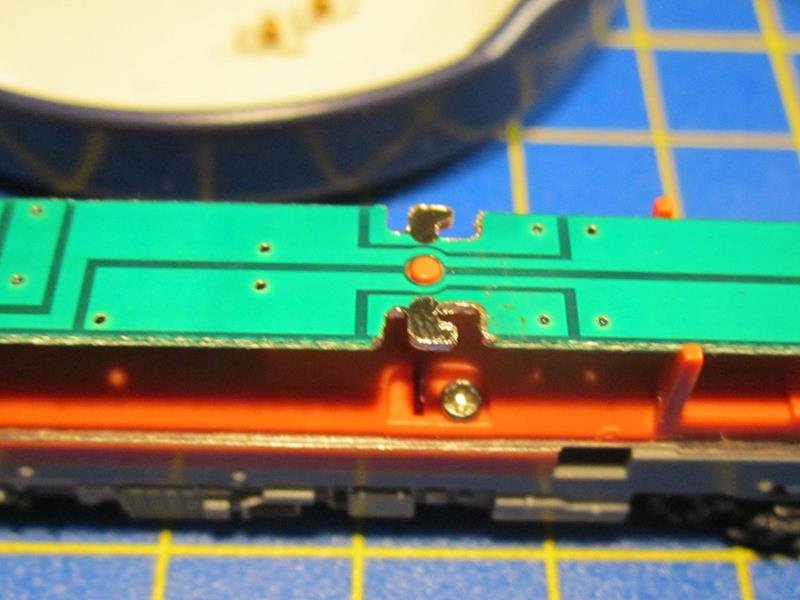

Sia sul pcb che sul telaio troviamo dei gancetti in cui dovremo agganciare le molle in rame per stabilire il contatto elettrico
IMG_5405_800x600 (1).JPG

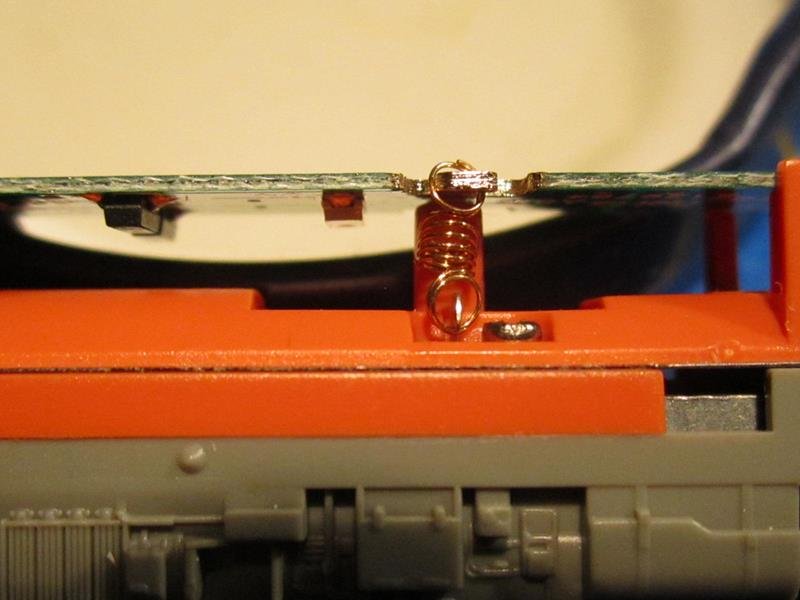

le molle vanno agganciate prima al pcb poi al telaio in questo modo possiamo trattenere la molla con un dito mentre la tensioniamo per agganciarla al telaio

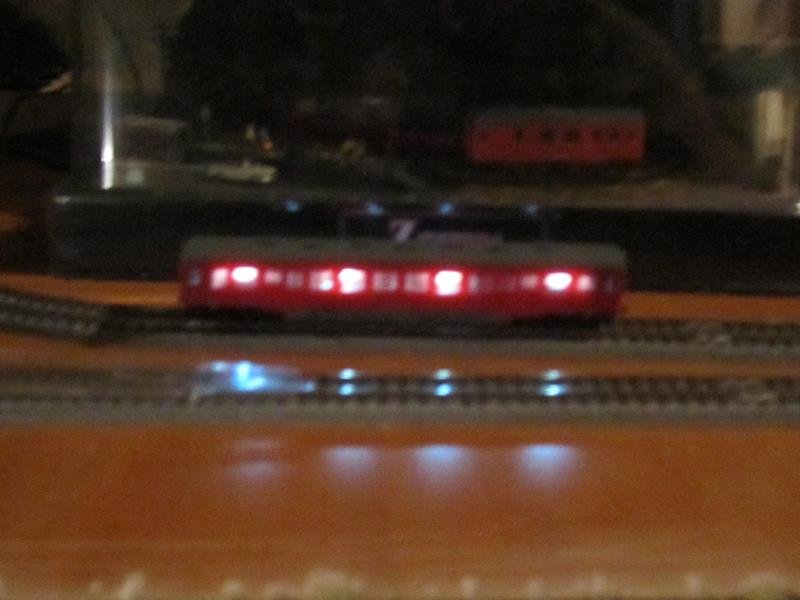

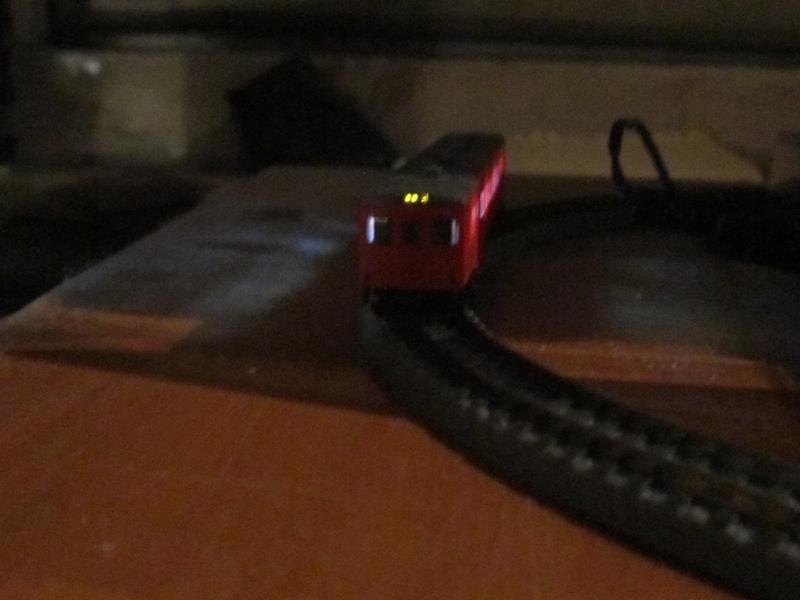

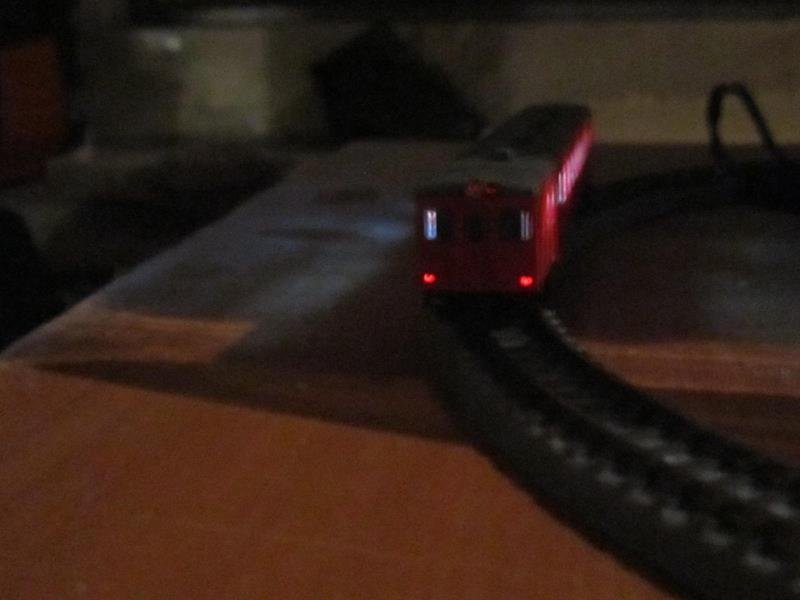

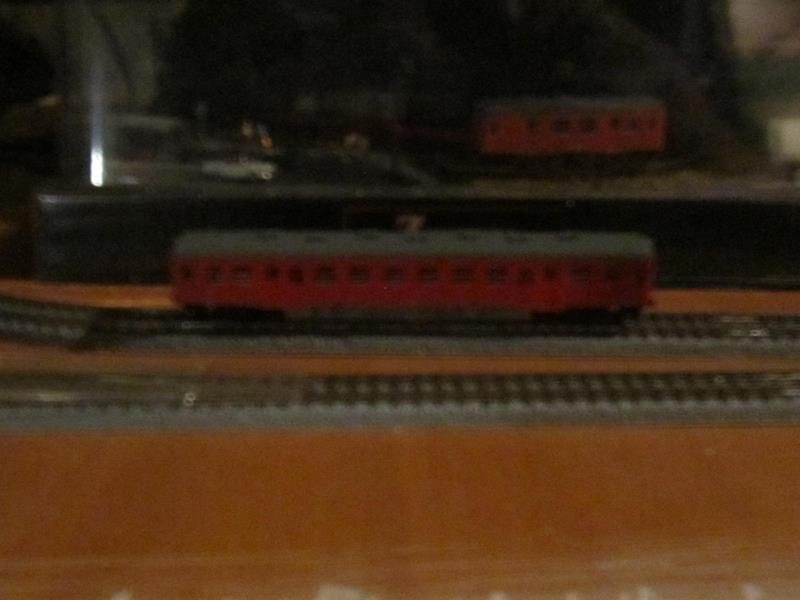

Prova luci a carrozza ferma ( il regolatore Rokuhan permette di accendere le luci a rotabili fermi in modo analogico )
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: KIHA 52 Rokuhan Z/1:220 scale , luci ed aggiuntivi

#5 Messaggio da v200 »

Ora tocca agli aggiuntivi.
Qui occorre fare una scelta se utilizzare la KIHA singola o accoppiata con la sua folle , per utilizzare gli aggiuntivi correttamente.

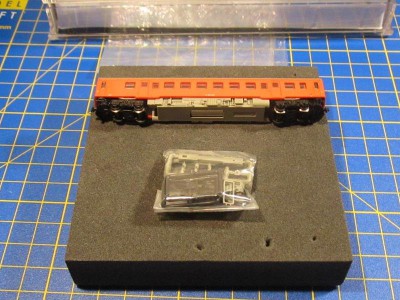

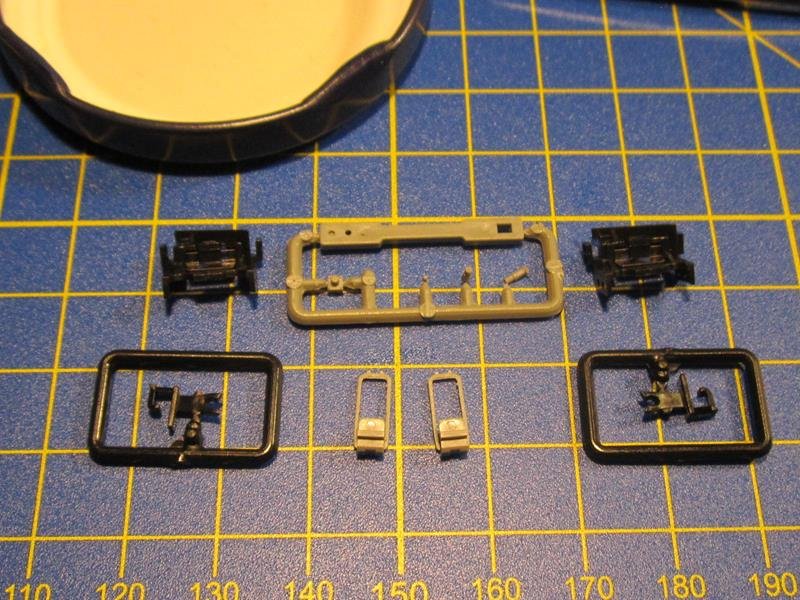

Gli aggiuntivi sono contenuti in una bustina è comprendono
2 ganci
2 vomeri con sede gancio
2 mantici di comunicazione
due tipi di trombe aperte o chiuse
2 fischi
2 antenne a lama
Per il mio utilizzo ho selezionata la KIHA isolata , configurazione più classica che una multi composta .
Pertanto mi sono servite solamente le trombe è i fischi, le antenne a lama non le ho prese in considerazione perché troppo recenti confronto l'epoca che preferisco . Mentre gli altri aggiuntivi potranno essere montati in un secondo tempo se necessita accoppiare una rimorchiata folle .

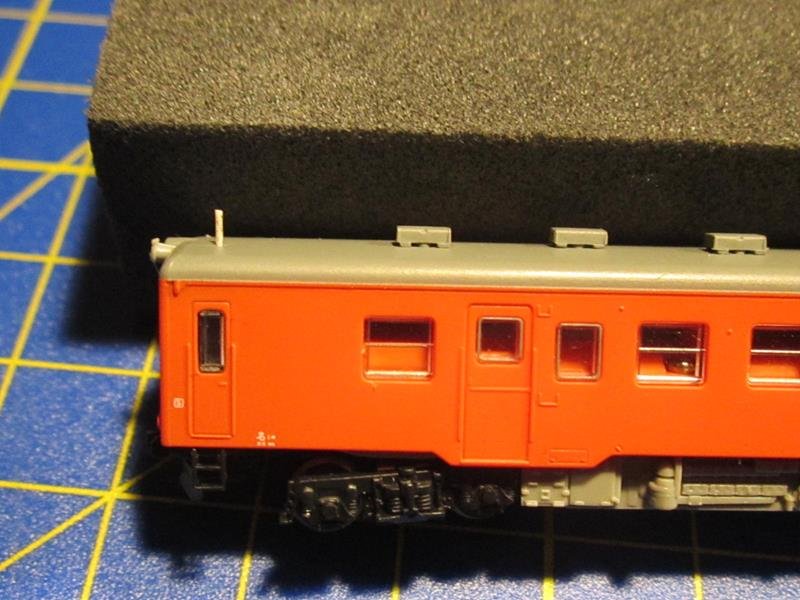

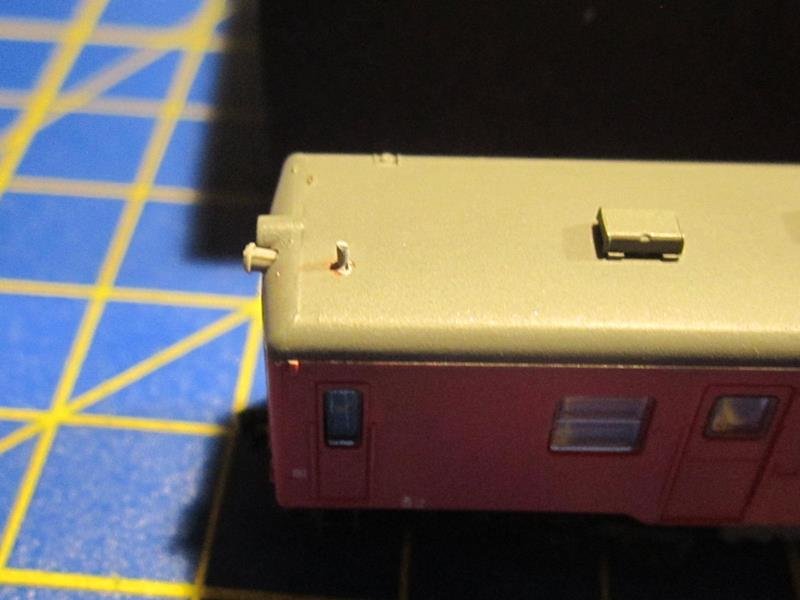

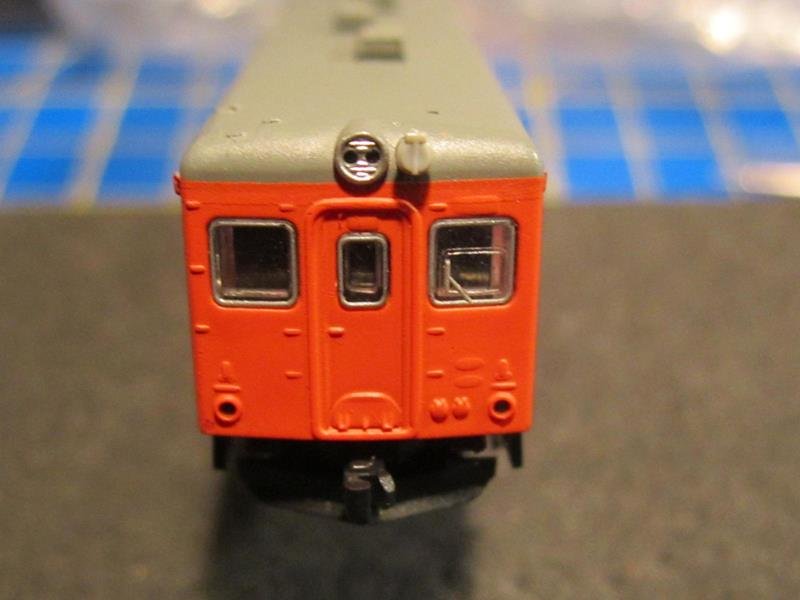

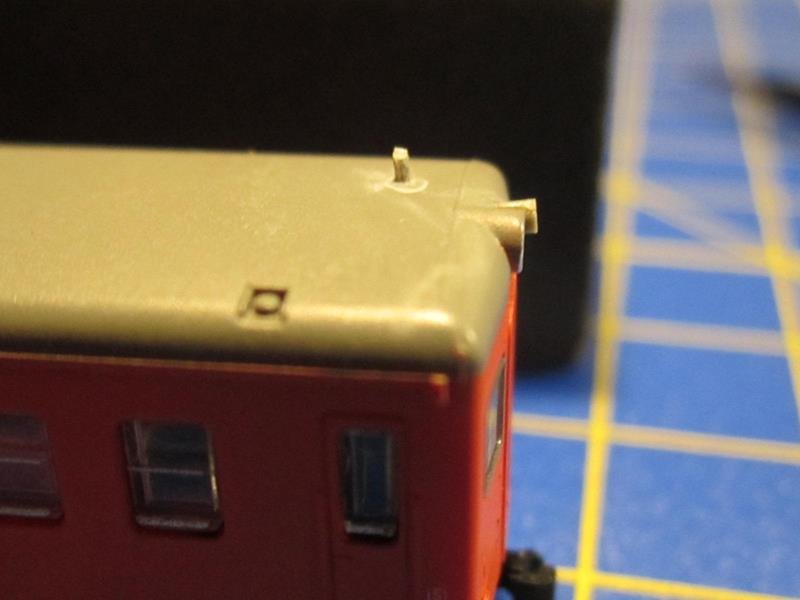

Le trombe vanno fermate con un puntino di colla, mentre per i fischi che causa la loro dimensione veramente microscopica non permettono un facile montaggio ho optato di sostituirli con un filo di sprure . Si taglia un pezzettino della misura utile ad essere afferrato ( quello originale è talmente piccolo che è facile perderlo afferrandolo con le pinzette ) con le pinzette, lo incolliamo negli appositi fori, una volta ben fissato lo regoliamo in altezza ( in questa scala basta un accenno di simulacro anche non dettagliato, non si riesce a vedere molto a un metro di distanza quando gira sul plastico ). Sostituire i fischi anche se li perdiamo non ci crea problemi possiamo farne quanti ne servono
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: KIHA 52 Rokuhan Z/1:220 scale , luci ed aggiuntivi

#6 Messaggio da v200 »

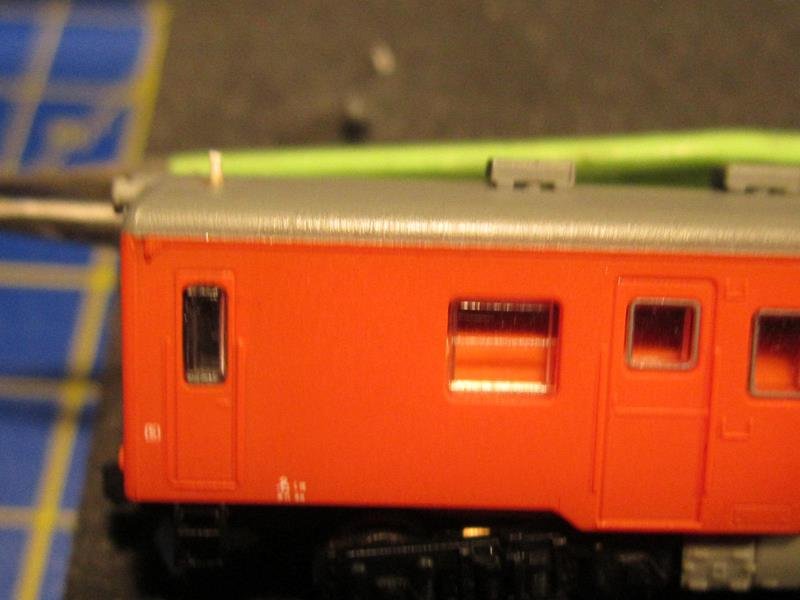

L'ultimo tocco un po di colore grigio sui fischi o alluminio.
Spero che questa piccola guida possa aiutare altri in questo lavoro di dettaglio sulla KIHA 52 Rokuhan
Di seguito un filmato per montare il pcb luci interne
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
marione
Socio GAS TT
Messaggi: 2359
Iscritto il: lunedì 4 marzo 2013, 13:41
Nome: Mario
Regione: Lombardia
Città: treviglio
Stato: Non connesso

Re: KIHA 52 Rokuhan Z/1:220 scale , luci ed aggiuntivi

#7 Messaggio da marione »

... e chi ti ferma più ?

Marione
Mario Mancastroppa

Avatar utente
robiravasi62
Messaggi: 1106
Iscritto il: martedì 30 dicembre 2014, 11:49
Nome: roberto
Regione: Lombardia
Città: belgioioso
Stato: Non connesso

Re: KIHA 52 Rokuhan Z/1:220 scale , luci ed aggiuntivi

#8 Messaggio da robiravasi62 »

Plaza japan è una garanzia
Roberto

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15673
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Capannori
Ruolo: Moderatore
Stato: Non connesso

Re: KIHA 52 Rokuhan Z/1:220 scale , luci ed aggiuntivi

#9 Messaggio da MrMassy86 »

Ottimo acquisto ed altrettanto lavoro!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
v200
Messaggi: 10403
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: KIHA 52 Rokuhan Z/1:220 scale , luci ed aggiuntivi

#10 Messaggio da v200 »

Marione mi fai arrossire :oops: :oops: :oops: ti ringrazio per il tuo apprezzamento [99]
Si Plaza Japan è una bella risorsa Roberto, unico difetto che il sito non è mai aggiornato bene. Sovente quello che trovi una volta poi sparisce ma è presente sui siti delle case madri.
Ciao Massy, mi fa piacere che segui i miei post. Non per portarti sulla cattiva strada ma l'HO giapponese se la provi ti affascina , non tanto per i rotabili che possono piacere o no ma per accessori, tecnica è qualità.
A chi interessa il solito link https://www.ebay.it/str/plazajapan
Anche se è specializzato in scala N ( la scala più utilizzata in Giappone ) ha molte cose in HO , basta sfogliare le pagine un esempio i lampioni in kit di montaggio( plastica ) con led acclusi oppure i distributori automatici, piante , erbe e ghiaie
