Progetto Puzzle Magnetico

Messaggio da Stè56 » ven apr 06, 2018 10:11 am

Questo progetto nasce dal desiderio di fare un modulare nello stile Deister-Dielen XS, utilizzando però i binari Marklin.

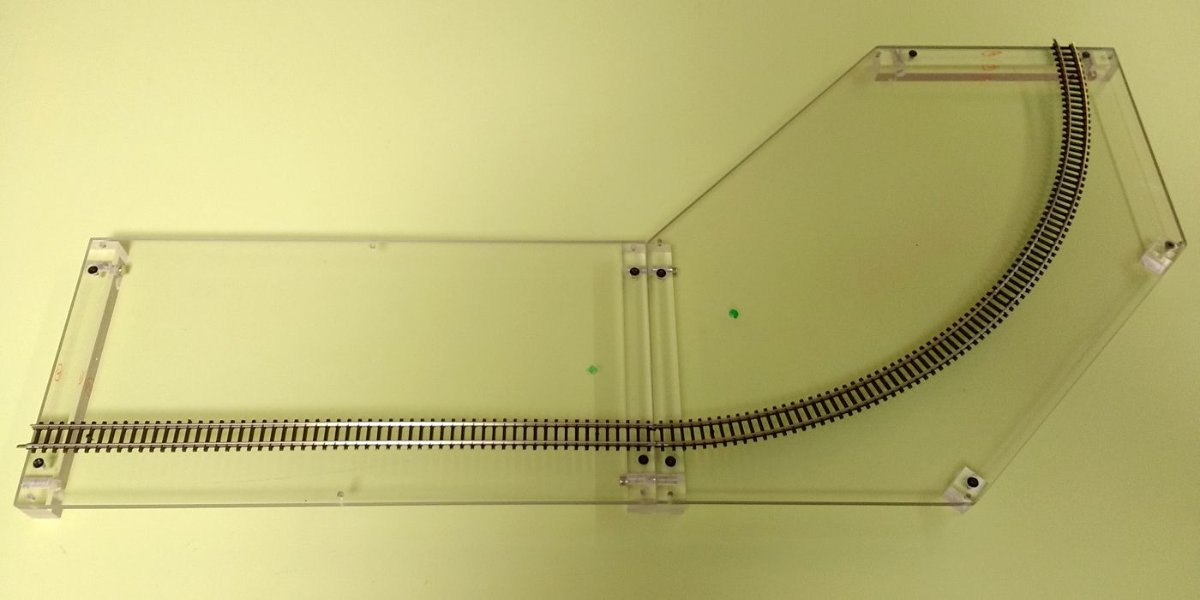

Questi sotto sono i prototipi di due moduli, in stile Zen, ma si possono fare anche di legno, con la massicciata e il paesaggio normale:


Ci sono alcuni fori in più perché ho predisposto i moduli per una versione futura, che monterò quando mi arriveranno le viti (per il momento mi sono dovuto arrangiare con quelle nere).

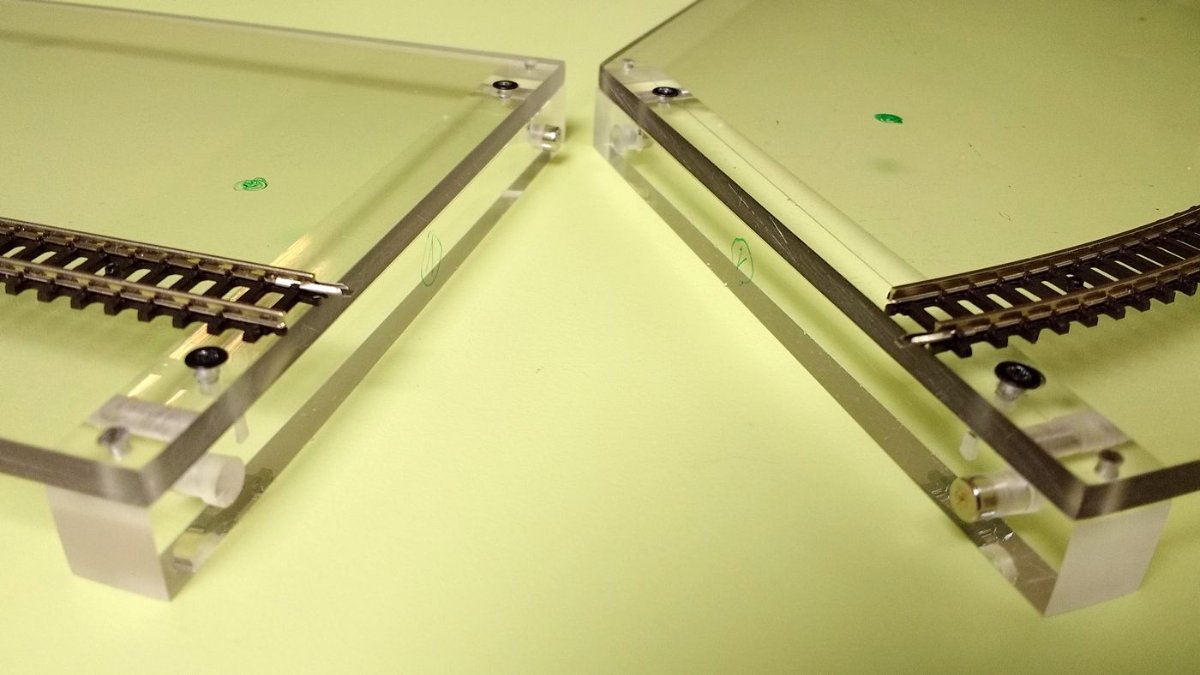

Il sistema di bloccaggio dei moduli usa dei magneti a cilindro ø4x10 mm, infilati in una barra quadra da 10x10 mm.
Il polo nord sporge di 2 mm, mentre il sud è incassato di 2,5 mm. In questa maniera, prima che i moduli si blocchino, si possono infilare le rotaie nelle giunzioni.
Il polo sporgente si infila nel tratto di foro allargato a ø4,5, per compensare le tolleranze.


La geometria è un po' diversa dai Deister-Dielen XS: il modulo curva è da 220x220 mm e conseguentemente, in quello rettilineo da 220x110, il binario ha l'asse distante 25 mm dal bordo.

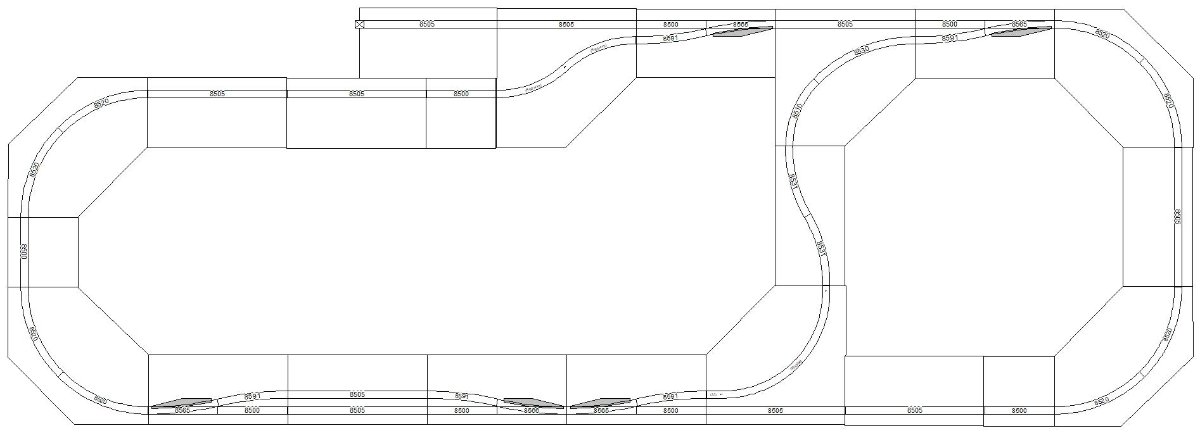

Questo è un circuito con alcuni tipi di modulo possibili:


Avatar utente
robiravasi62
Messaggi: 866
Iscritto il: mar dic 30, 2014 11:49 am
Nome: roberto
Regione: Lombardia
Città: belgioioso
Età: 56
Stato: Connesso

Re: Progetto Puzzle Magnetico

Messaggio da robiravasi62 » ven apr 06, 2018 10:34 am

molto elegante
Roberto

Avatar utente
Stè56
Messaggi: 178
Iscritto il: ven set 08, 2017 1:39 pm
Nome: Stefano
Regione: Marche
Città: Agugliano
Età: 62
Stato: Non connesso
Contatta:

Re: Progetto Puzzle Magnetico

Messaggio da Stè56 » ven apr 06, 2018 11:44 am

È importante notare che i tratti di binario vicino alle estremità dei moduli devono avere un certo grado di libertà. Nel prototipo sono fissati tramite i normali fori sulle traversine - questo è sufficientemente - e lo stesso andrebbe fatto anche nei moduli con plastico tradizionale, senza però incollare i tratti estremi sulla massicciata.

Avatar utente
massimo676
Messaggi: 31
Iscritto il: sab mar 31, 2018 11:37 pm
Nome: Massimo
Regione: Molise
Città: Campobasso
Stato: Non connesso

Re: Progetto Puzzle Magnetico

Messaggio da massimo676 » ven apr 06, 2018 10:15 pm

Spettacolare :D
Veramente una bella idea per chi non ha spazio!!!
Massimo

Avatar utente
Stè56
Messaggi: 178
Iscritto il: ven set 08, 2017 1:39 pm
Nome: Stefano
Regione: Marche
Città: Agugliano
Età: 62
Stato: Non connesso
Contatta:

Re: Progetto Puzzle Magnetico

Messaggio da Stè56 » ven apr 13, 2018 3:29 pm

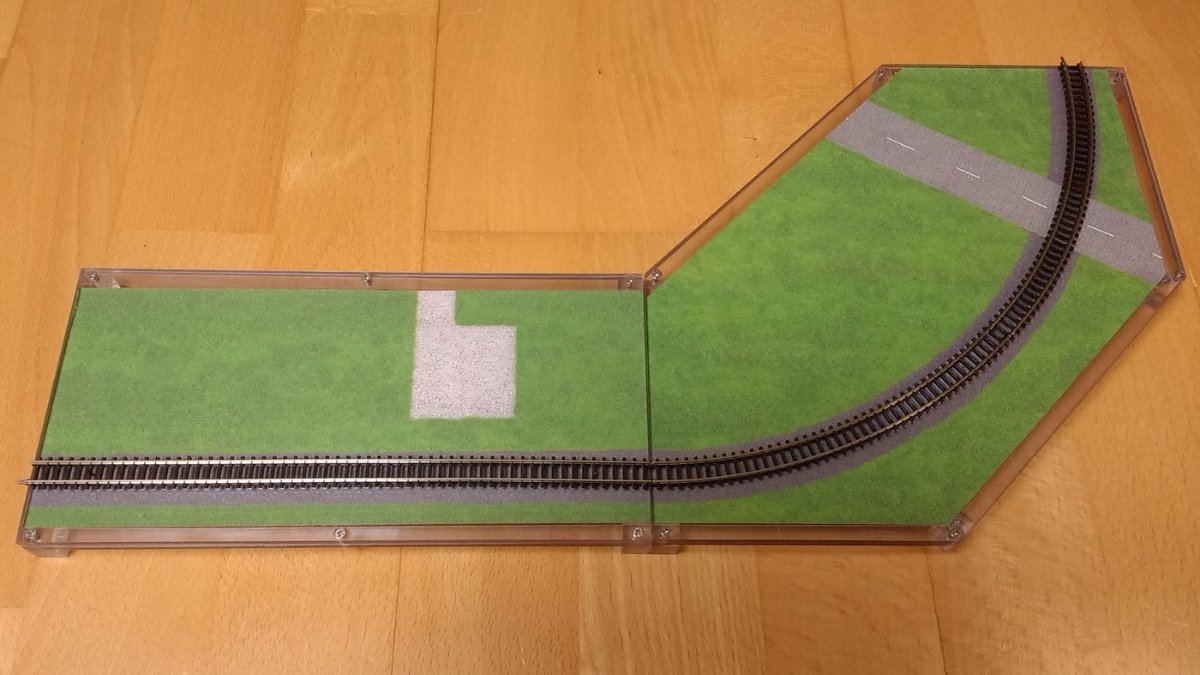

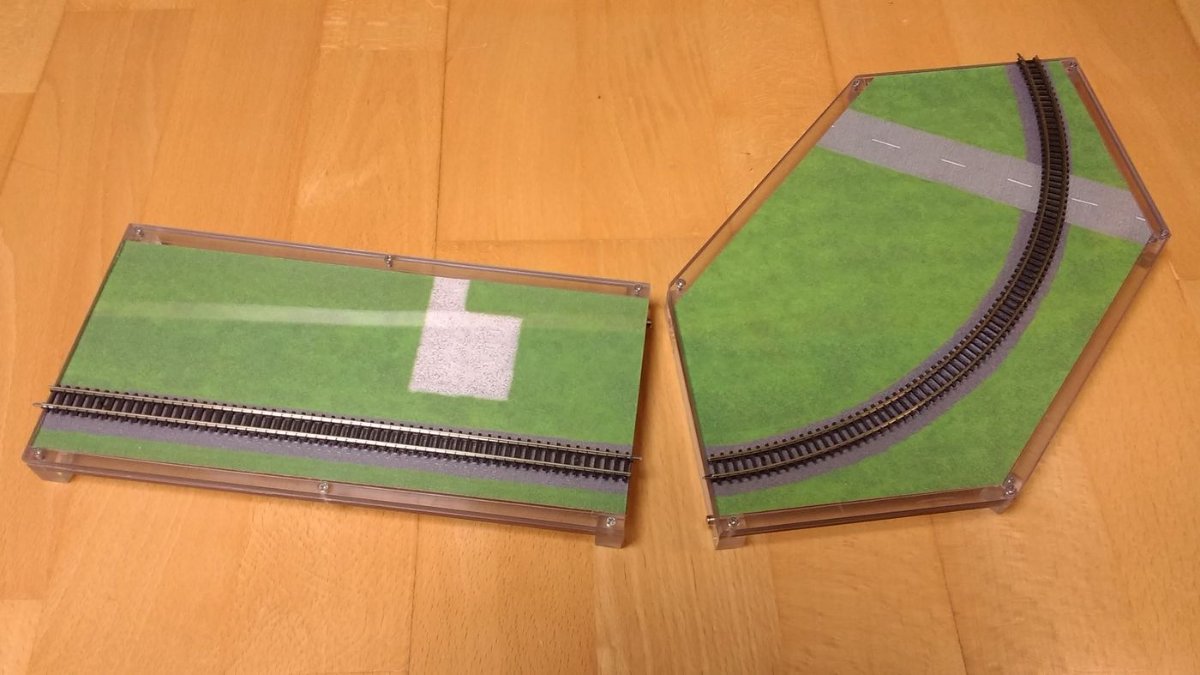

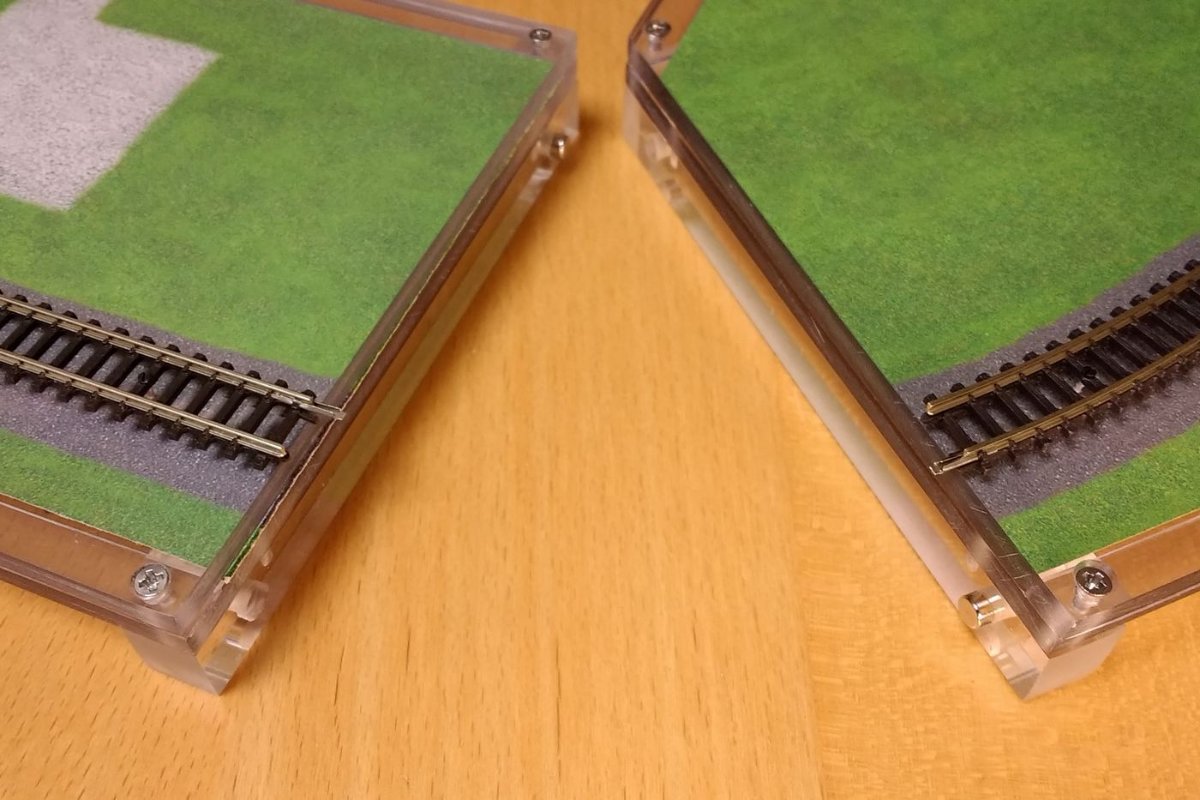

Finalmente sono arrivate le viti M2x8 (direttamente dalla Cina via aerea... potenza della globalizzazione!) e ho potuto completare la versione del Progetto Puzzle Magnetico che ho battezzato "Portafoto":


Per i materiali ho usato degli avanzi del Progetto Zen, ma nella versione definitiva le basi dovrebbero essere in Plexiglas (non in Lexan) con i bordi lucidi e con la cornicetta di metallo, sempre lucido.

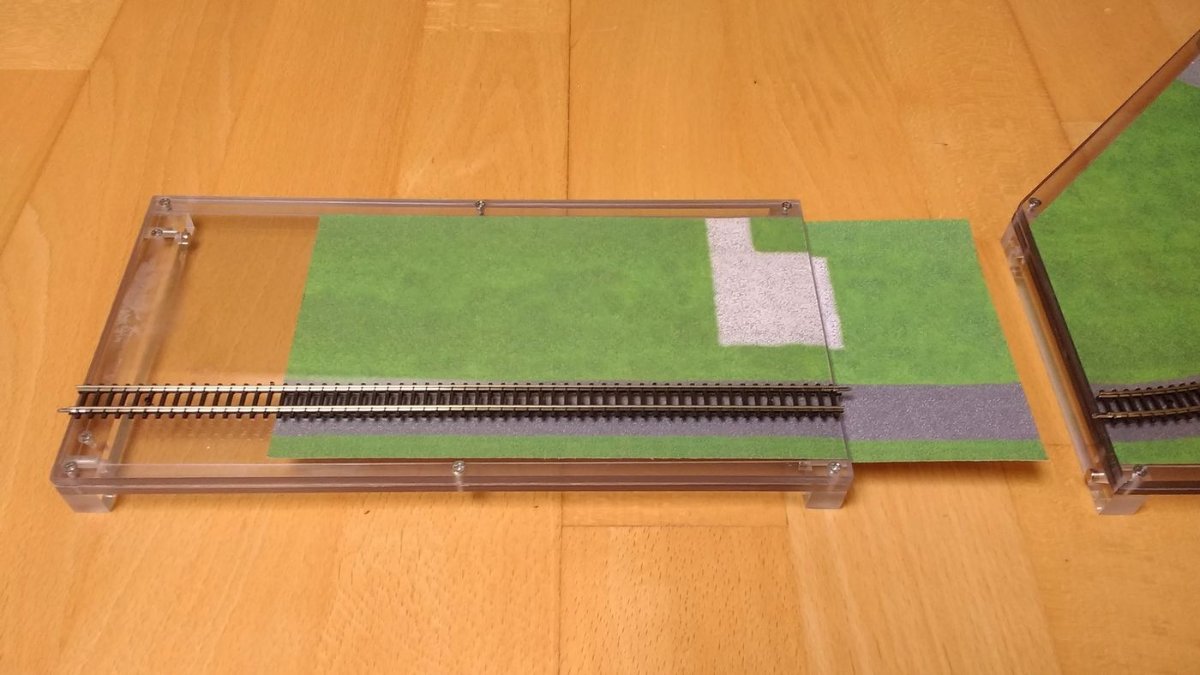

Nell'intercapedine ho inserito delle immagini che ho composto col computer e stampato con la inkjet, ma si possono inserire anche stampe fotografiche prese dalla realtà.

Ho in mente anche altre versioni, di cui una ancora più magnetica... :wink:

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13243
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia
Ruolo: Moderatore
Età: 32
Stato: Non connesso
Contatta:

Re: Progetto Puzzle Magnetico

Messaggio da MrMassy86 » ven apr 13, 2018 4:40 pm

Davvero bello ed interessante!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Egidio
Messaggi: 11217
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 54
Stato: Non connesso

Re: Progetto Puzzle Magnetico

Messaggio da Egidio » ven apr 13, 2018 4:56 pm

[264] Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
v200
Socio GAS TT
Messaggi: 8705
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 57
Stato: Non connesso

Re: Progetto Puzzle Magnetico

Messaggio da v200 » dom apr 15, 2018 10:16 pm

Complimenti Ste, anche questi moduli sono molto ben progettati, interessante l' idea di poter inserire il fondo come in un porta foto
