Segnali fs in resina

#1 Messaggio da Nick8526 »

Ciao a tutti,
viste le richieste, vi racconto qualcosa dei miei segnali.

Tutto è partito dal progetto, usando queste misure:
https://www.segnalifs.it/sfi/it/sa/N_dimsegnale.htm

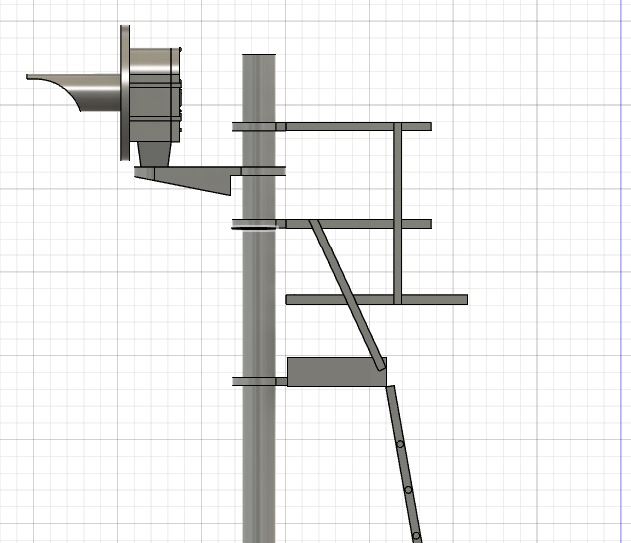

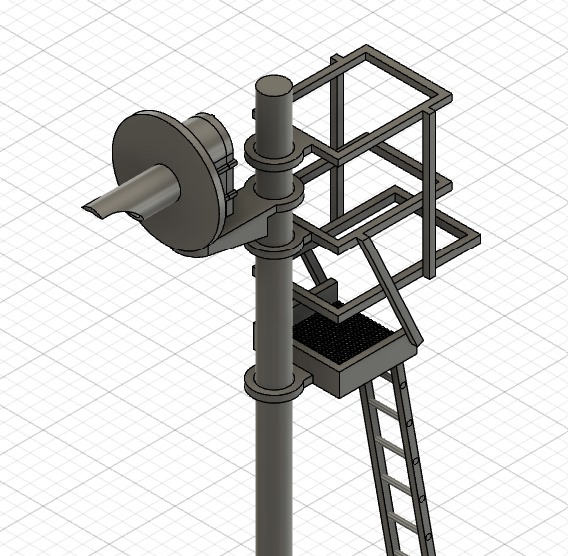

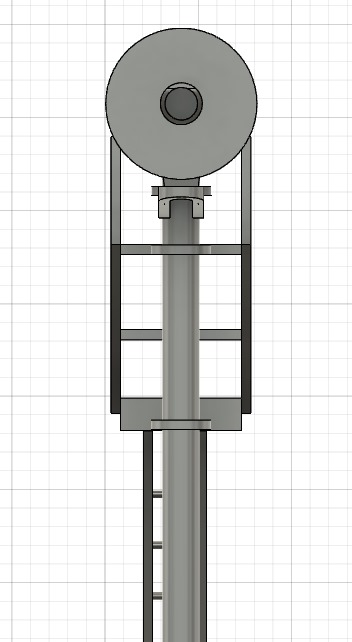

ho cominciato a buttare giù i modelli 3d utilizzando fusion 360.

Le foto le ho già postate, ma le ripropongo per costruire una discussione organica.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.


Nicola

Avatar utente
Nick8526
Messaggi: 336
Iscritto il: giovedì 23 novembre 2017, 14:11
Nome: Nicola
Regione: Lombardia
Città: Milano
Stato: Non connesso

Re: Segnali fs in resina

#2 Messaggio da Nick8526 »

Il progetto prevede che i segnali contengano led smd 0603.
Essi non influenzino la marcia dei convogli (non sono collegati ai sezionamenti per intenderci), ma saranno comandati da Arduino che grazie a sensori IR consentirà di gestire tutti gli aspetti (verde, giallo e rosso) come nella realtà.

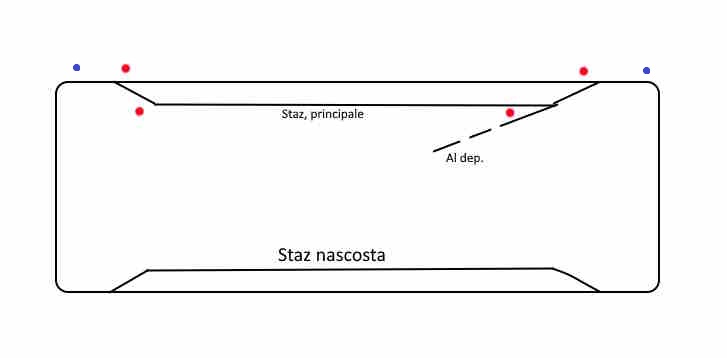

Allego uno schema di come disporrò sul plastico gli apparati, i pallini rossi saranno i segnali e in blu i sensori ir.
Il funzionamento prevederà due possibili comportamenti:
1- funzione "giro", dove in pratica il convoglio gira ininterrottamente. Il segnale appena superato si disporrà a via impedita, disponendosi a via libera al momento in cui il convoglio transita avanti al sensore ir posto prima della stazione.
Il giallo scatterà a tempo, grazie al calcolo del tempo fatto sul giro precedente.

2- funzione "scatto singolo" dove il semaforo verrà disposto a verde con un tasto e dopo il transito del convoglio si ridisporrà a rosso. Questo serve quando faccio partire due convogli in contemporanea e li faccio incrociare nella stazione nascosta.

Naturalmente i due semafori posti a destra saranno vincolati tra loro e possono essere disposti a via libera 1 alla volta, idem per i due a sinistra.

Ora mi resta da capire se con gli arduino nano riesco a comandare tutto o se devo prendere un mega, in alternativa dovrò provare il multiplex che non ho mai provato.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Nicola

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3760
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Segnali fs in resina

#3 Messaggio da IpGio »

Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
Egidio
Messaggi: 13928
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Segnali fs in resina

#4 Messaggio da Egidio »

Complimenti Nicola. Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
Nick8526
Messaggi: 336
Iscritto il: giovedì 23 novembre 2017, 14:11
Nome: Nicola
Regione: Lombardia
Città: Milano
Stato: Non connesso

Re: Segnali fs in resina

#5 Messaggio da Nick8526 »

qualche update:

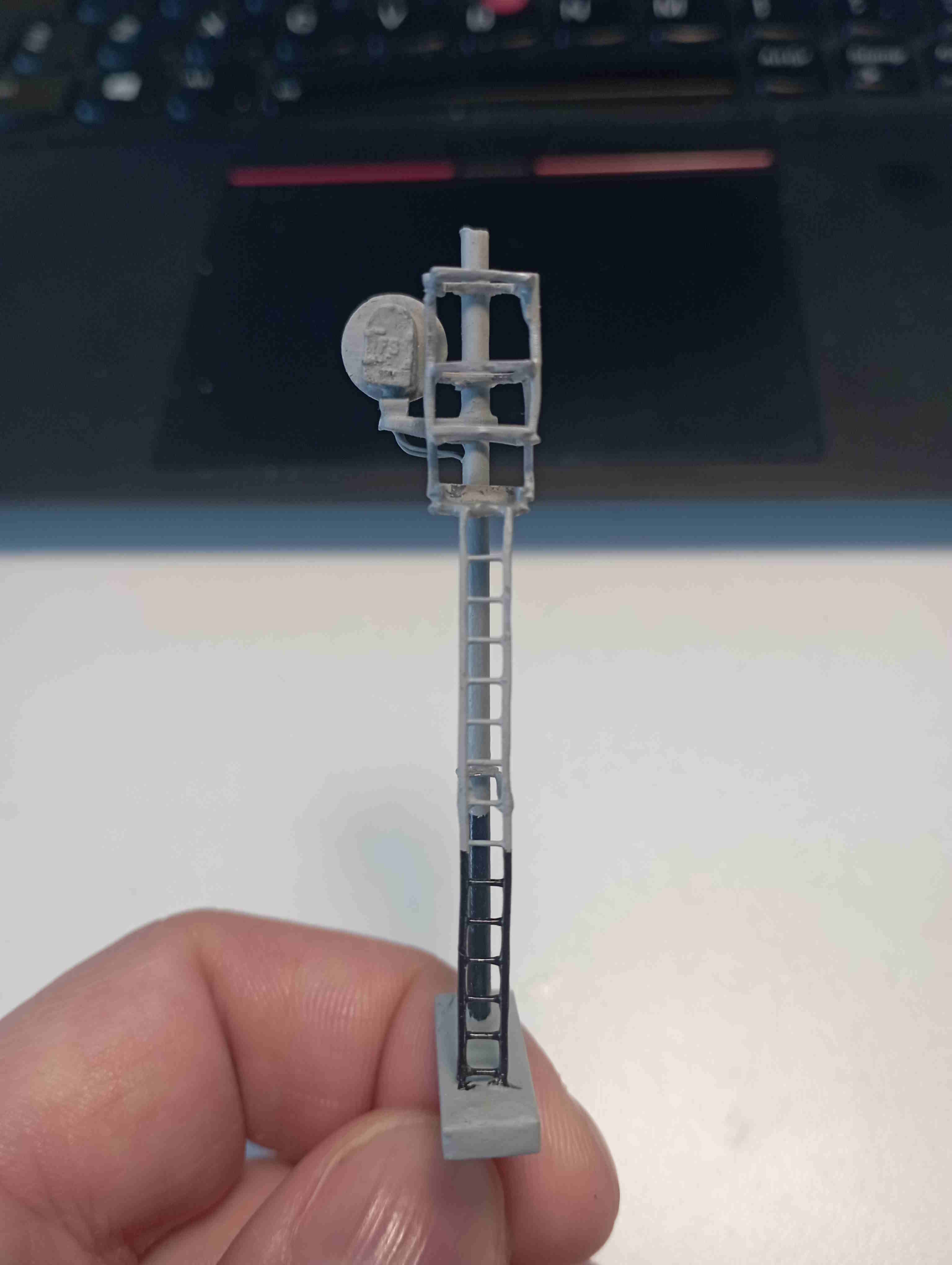

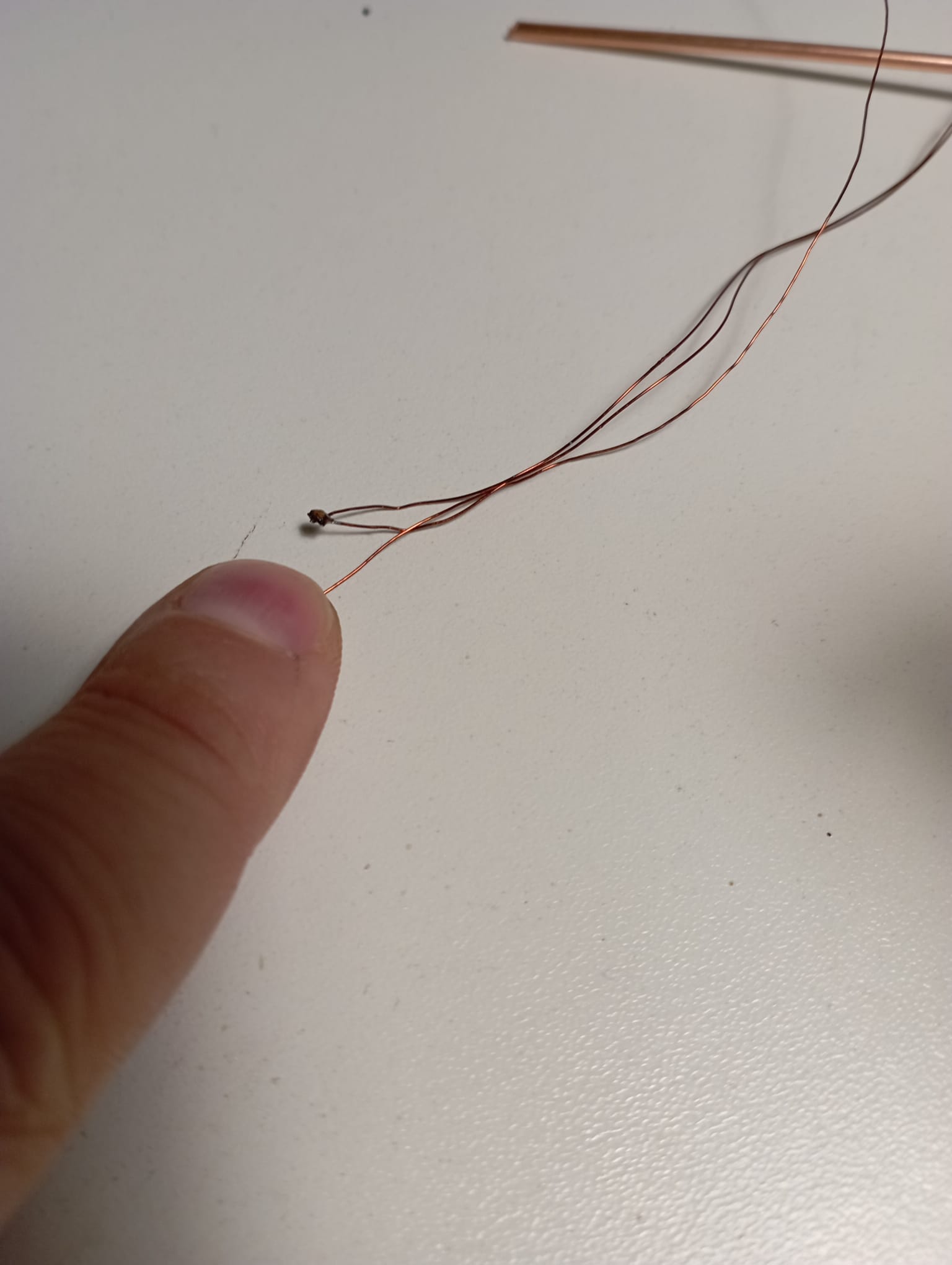

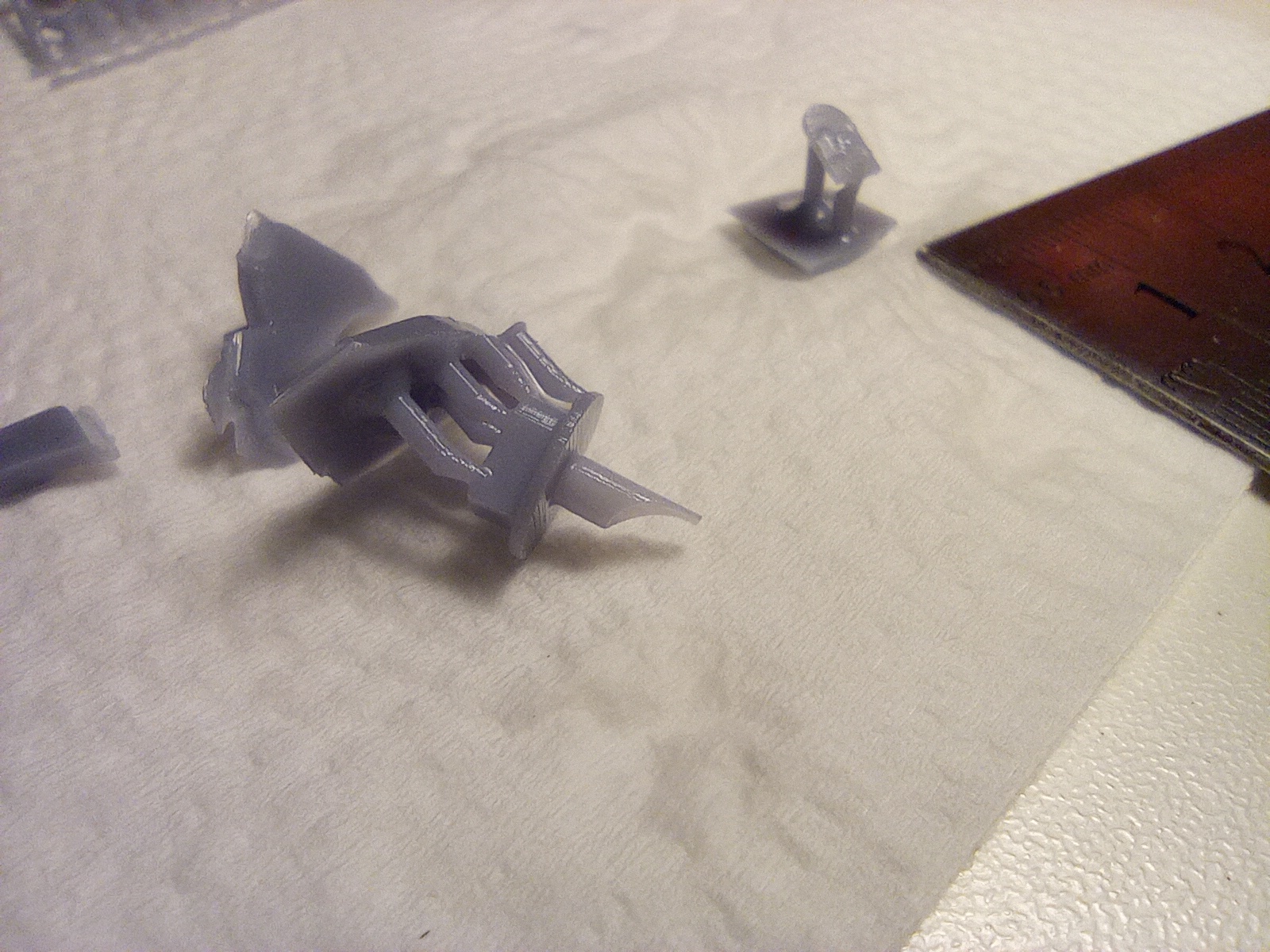

prove di stampa e prove di saldatura microled

Sui led ho fatto davvero fatica, era la prima volta con gli smd
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Nicola

Avatar utente
Nick8526
Messaggi: 336
Iscritto il: giovedì 23 novembre 2017, 14:11
Nome: Nicola
Regione: Lombardia
Città: Milano
Stato: Non connesso

Re: Segnali fs in resina

#6 Messaggio da Nick8526 »

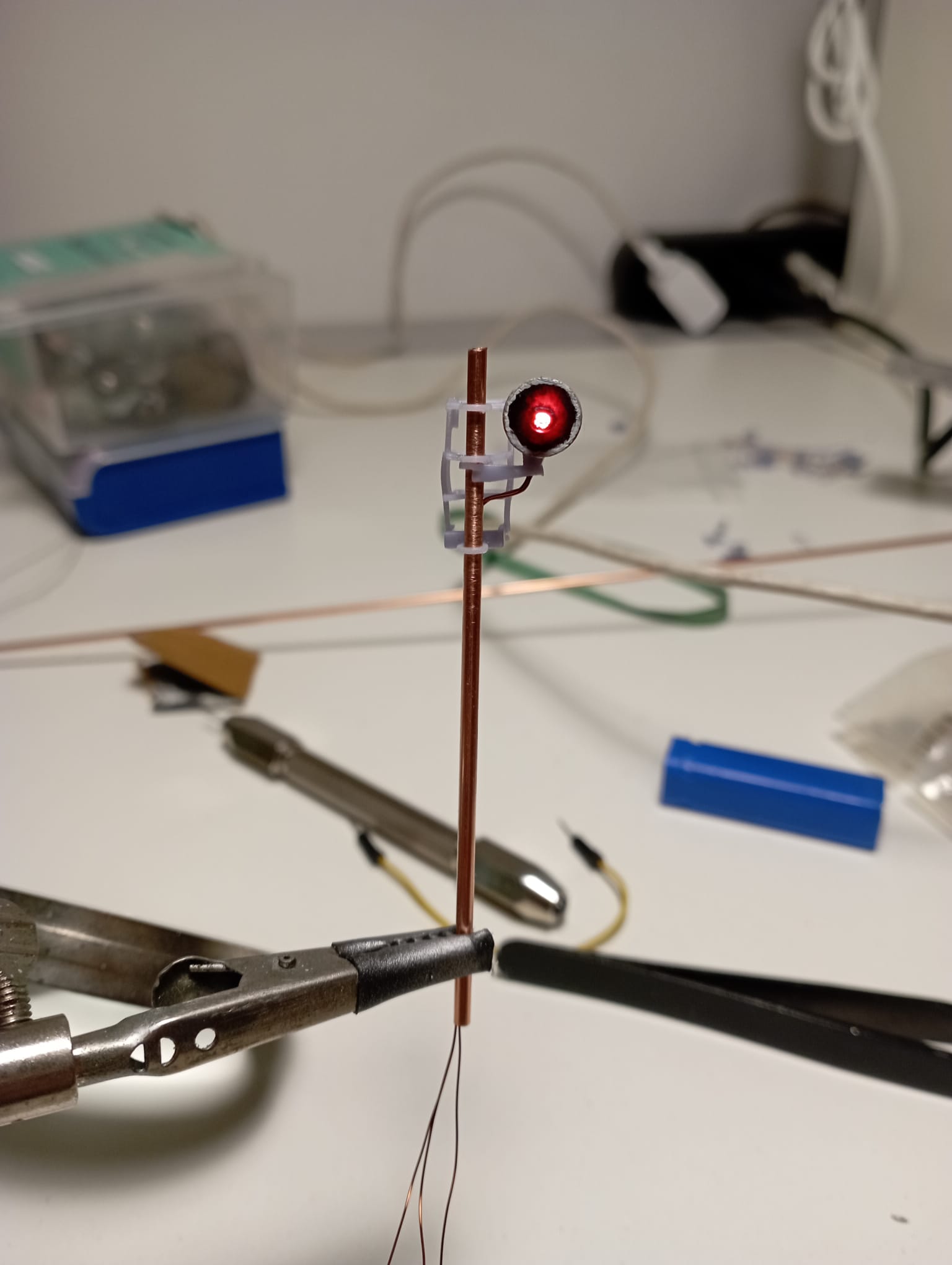

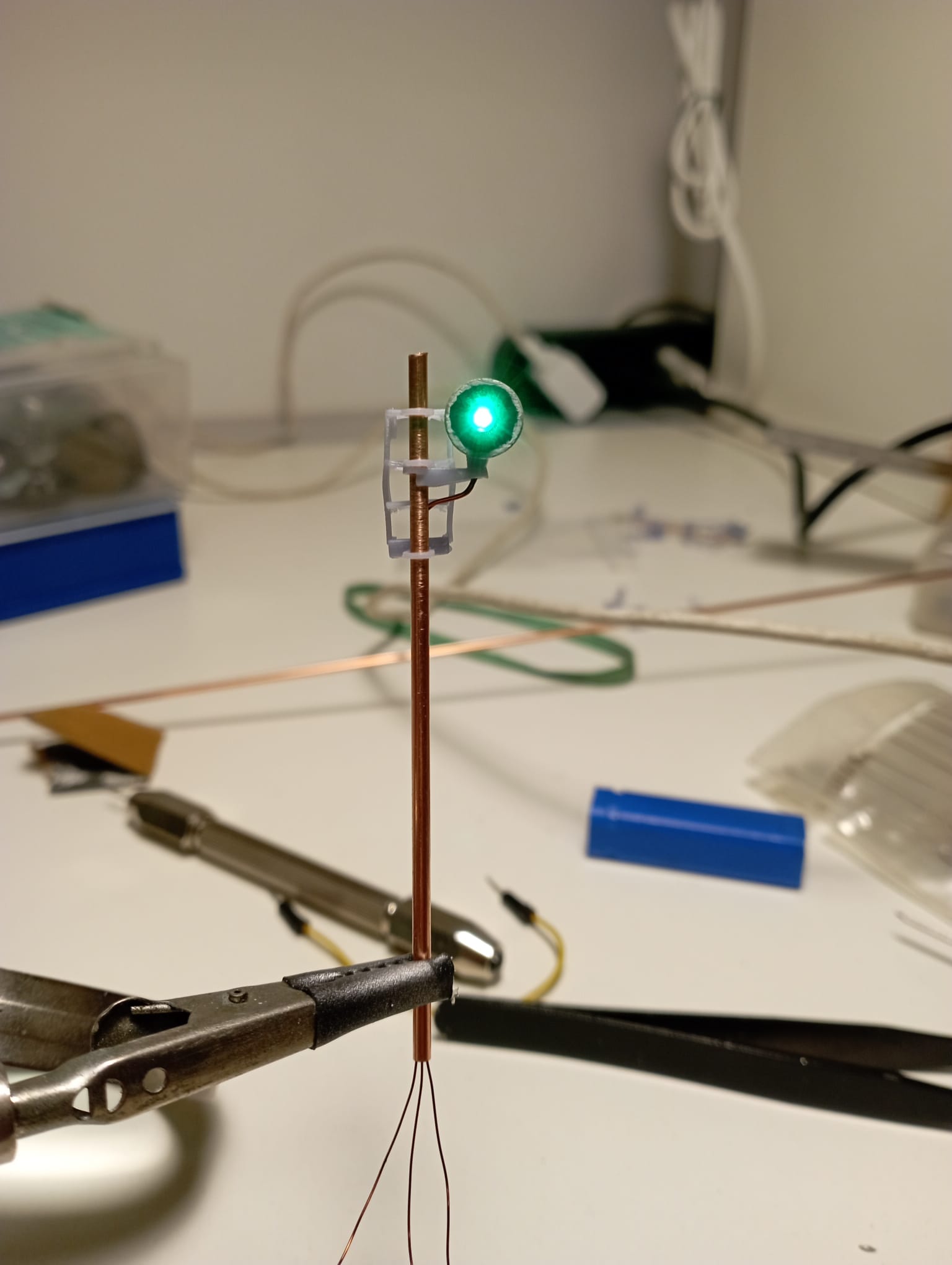

ed ecco il primo semaforo funzionante, non mi piace molto la resa del giallo ma proverò a variare le resistenze

ciao
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Nicola

Avatar utente
Egidio
Messaggi: 13928
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Segnali fs in resina

#7 Messaggio da Egidio »

Ottimo...... Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3760
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Segnali fs in resina

#8 Messaggio da IpGio »

Saranno le foto, ma traspare dalla resina della luminosità.
Forse ssrebbe bene vernicuare di nero anche l'interno.
Per il resto complessovamente bene direi.
[253]
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
Senialas
Messaggi: 745
Iscritto il: lunedì 8 ottobre 2012, 16:50
Nome: Roberto
Regione: Lombardia
Città: Gallarate
Stato: Non connesso

Re: Segnali fs in resina

#9 Messaggio da Senialas »

Io direi che c'è ancora da lavorare.
Non si vede la scatola con il led, che dovrà essere verniciata di nero (anche esternamente) prima della colorazione finale.
Inoltre il farei lo schermo in due parti: una con il bordo bianco con un ribasso dove c'è la parte nera. In questo ribasso inserirei un disco (sottile) verniciato di nero sulle due facciate.
Roberto M.

Avatar utente
Nick8526
Messaggi: 336
Iscritto il: giovedì 23 novembre 2017, 14:11
Nome: Nicola
Regione: Lombardia
Città: Milano
Stato: Non connesso

Re: Segnali fs in resina

#10 Messaggio da Nick8526 »

Ciao, purtroppo la trasparenza era data dalla vernice della toffano andata a farsi friggere; come dicevo in un'altra discussione ha il brutto vizio di trasformarsi in un mattone anche se perfettamente chiusa.

Fatto un ritocchino con vernice nuova ora è ok.

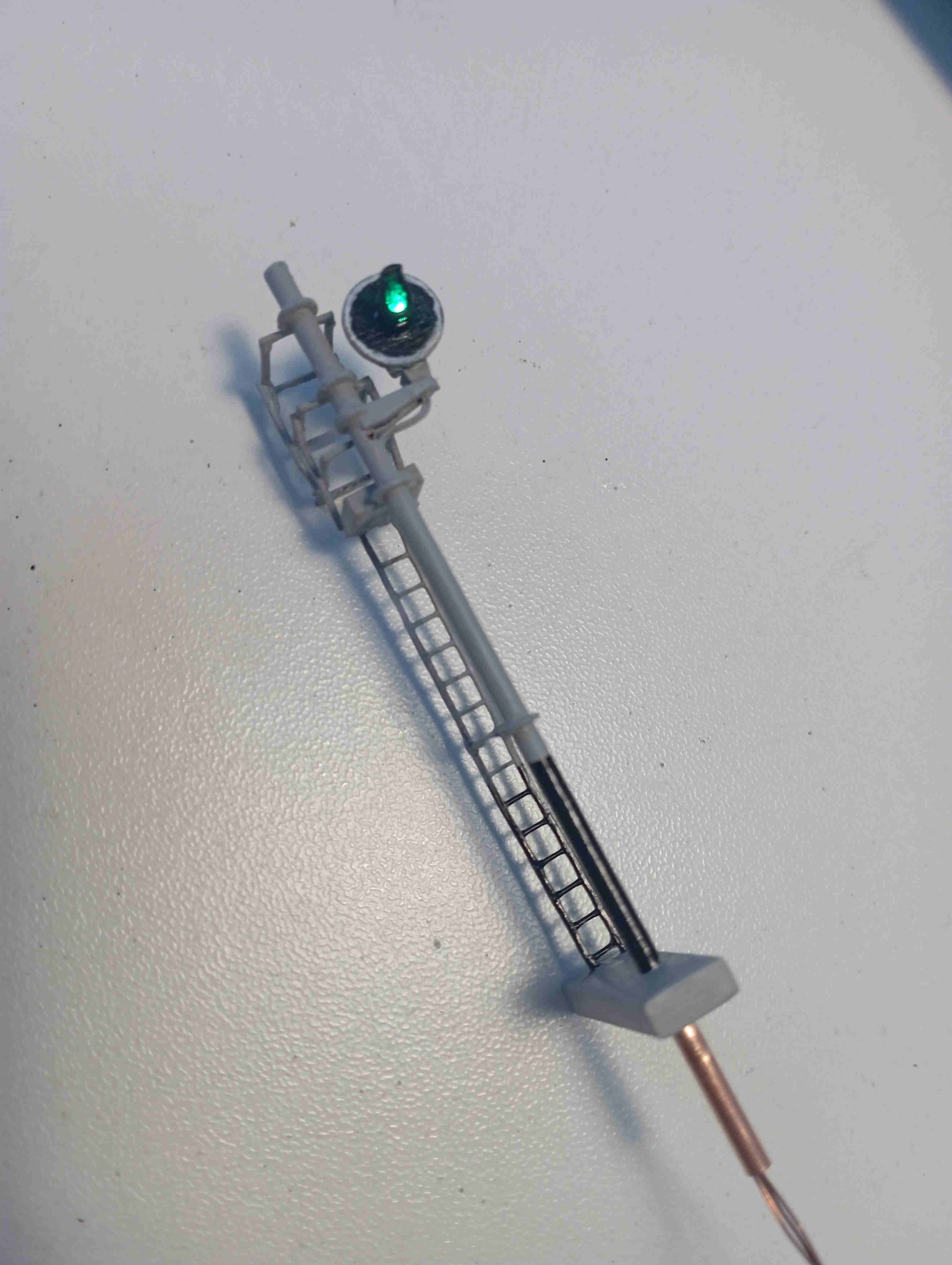

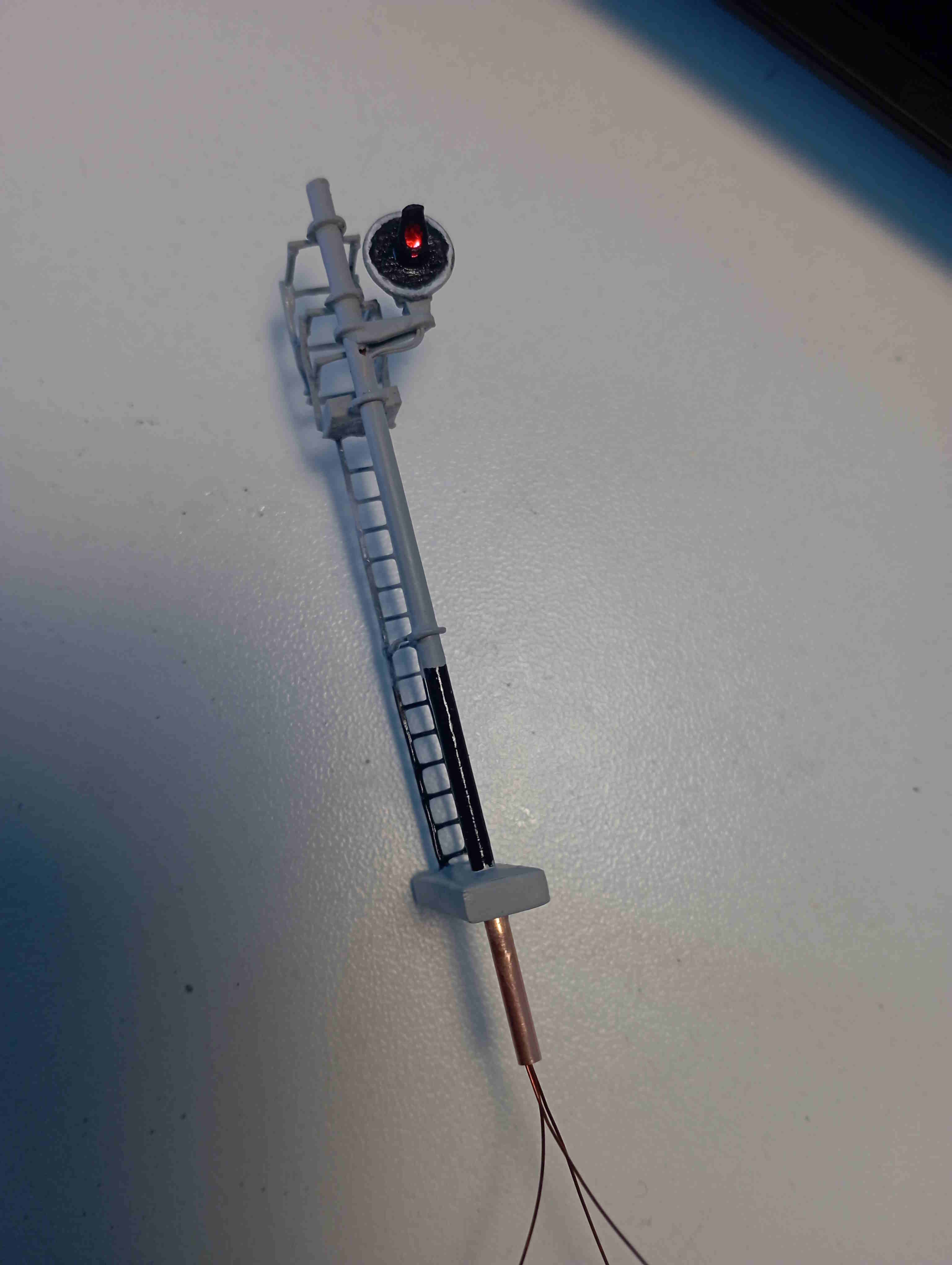

Allego le foto del prodotto finito, purtroppo riscontro un pò di imperfezioni nel corrimano ma nei prossimi 3 che sto producendo quella parte sarà migliorata.
Ho notato che usando i dischetti abrasivi del dremmel si riesce a lisciare anche gli attacchi dei supporti sui pezzi molto sottili, su questo ero andato di cutter e carta vetrata ma non riuscivo. Purtroppo son sottili e con gli attrezzi sbagliati si rischia di romperli.

Non penso che farò ulteriori modifiche perchè lo standard è già ottimo e una volta messi sul plastico nemmeno si vedono le imperfezioni quindi non vale la pena di insistere. Considerate pure che le foto macro sono inclementi.
D'altra parte anche rispetto ad alcuni modelli in commercio mi sembrano di qualità per alcuni versi migliore quindi non ho la pazienza di insistere :D :P
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Nicola

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3760
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Segnali fs in resina

#11 Messaggio da IpGio »

Vanno benissimo Nicola... posa, posa.
[253]
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15673
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Capannori
Ruolo: Moderatore
Stato: Non connesso

Re: Segnali fs in resina

#12 Messaggio da MrMassy86 »

Molto belli Nicola, complimenti!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Egidio
Messaggi: 13928
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Segnali fs in resina

#13 Messaggio da Egidio »

Bravo Nicola, ottimo lavoro !! Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
Nick8526
Messaggi: 336
Iscritto il: giovedì 23 novembre 2017, 14:11
Nome: Nicola
Regione: Lombardia
Città: Milano
Stato: Non connesso

Re: Segnali fs in resina

#14 Messaggio da Nick8526 »

grazie a tutti, poi vi mostrerò anche la parte di controllo fatta con arduino!
Nicola

Avatar utente
Egidio
Messaggi: 13928
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Segnali fs in resina

#15 Messaggio da Egidio »

Nick8526 ha scritto: mercoledì 24 gennaio 2024, 9:58 grazie a tutti, poi vi mostrerò anche la parte di controllo fatta con arduino!
[264] Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
Nick8526
Messaggi: 336
Iscritto il: giovedì 23 novembre 2017, 14:11
Nome: Nicola
Regione: Lombardia
Città: Milano
Stato: Non connesso

Re: Segnali fs in resina

#16 Messaggio da Nick8526 »

Buongiorno a tutti,
il lavoro è completo al 99% ed ecco il segnale che assume tutti i suoi aspetti



scusate il video di pessima qualità! :)
Nicola

Avatar utente
Egidio
Messaggi: 13928
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Segnali fs in resina

#17 Messaggio da Egidio »

Ottimo Nicola !! Saluti. Egidio. [51]
Egidio Lofrano
