Stampa 3D e fermodellismo

Messaggio da datrains » lun mag 30, 2016 3:40 pm

Ciao a tutti, so che l'argomento è già stato discusso ma ho voluto provare sulla mia pelle cosa significa preparare e stampare un oggetto in 3D e vorrei condividere con voi i risultati sperando che possa servire a chi vuol provare. Non voglio intasare il forum con troppe foto, quindi qua ne metterò soltanto alcune, tutte le altre le trovate sul mio blog...
Personalmente avrei scommesso che prima o poi mi sarei scontrato con la stampa 3D applicata al fermodellismo, soprattutto per chi come me adora muovere le mani e autocostruirsi un sacco di cose, compresi i rotabili. Per tutti i miei lavori ho sempre usato il metodo classico ovvero largo utilizzo di plasticard, cartoncino, lime e limette, fotoincisioni, eccetera ma ho voluto provare a fare un passo in più e implementare le mie capacità alla versione 2.0, dove tutto viene fatto a computer e realizzato con la stampa 3D. Naturalmente non prendo in considerazione le stampanti economiche a filamento che si trovano alle fiere, quelle non possiedono le caratteristiche tecniche per una stampa a risoluzione adeguata, e si vede. Parlo di stampanti professionali disponibili presso Service specializzati. Inoltre il mondo della grafica 3D è parecchio complesso percui lascio tante spiegazioni tecniche a chi è più esperto di me.
Mi sono limitato all’applicazione pratica di quello che realmente mi interessa: la qualità dell’oggetto stampato. Vista con i miei occhi da esordiente vedo che le possibilità sono infinite ma esistono dei fattori che remano contro: prima di tutto bisogna imparare a lavorare con la grafica 3D altrimenti non si va da nessuna parte visto che tutto nasce dalla realizzazione di un oggetto tridimensionale. In secondo luogo l’oggetto va progettato con occhio modellistico-industriale cioè gli oggetti devono rispettare diverse regole tecniche. Infine il processo di stampa è piuttosto costoso, sia rivolgendosi a Service online come il noto Shapeways, sia trovandone uno più locale, perciò è difficile pensare all’uso della stampa 3D per la produzione in serie ma può essere presa in considerazione per la realizzazione di un oggetto unico o come alternativa senza pretese alla prototipazione rapida per la realizzazione di un master da replicare successivamente in resina.
La qualità di stampa, poi, è un mondo a sé perché si parte da riproduzioni parecchio grezze ed economiche fino ad arrivare all’utilizzo di materiali con un buon livello di definizione o addirittura materiali preziosi con aumento dei costi in proporzione, certo non mi aspetto risultati dalla qualità industriale, siamo ancora lontani dalla precisione ed uniformità della prototipazione rapida ma la qualità sta comunque aumentando.

Per quanto riguarda la modellazione riconosco di non partire proprio da zero, lavorando già nel mondo della grafica e quindi con una vaga conoscenza dei concetti di base, assieme a un’infarinatura di programmi 3D. Diciamo che da 0 a 10 penso di essere già al livello 1. Ora però serve il software e a parte l’inossidabile Autocad e gli onnipotenti Rhinoceros e Maya, oggi esistono anche quelli non certo paragonabili ma super-intuitivi come Google Sketchup, quest’ultimo offre anche un versione free ed è proprio su questo che è caduta la mia attenzione. Tentato anche dal fatto che su Internet si trovano miliardi di tutorial che insegnano e aiutano a usare gli strumenti di base, nonostante poi la pratica rimanga la migliore scuola. Ho cominciato a giocherellare con Sketchup un paio di mesi fa e dal basso della mia esperienza oggi riesco a disegnare oggetti anche piuttosto complessi, certo non ai livelli di Renzo Piano o Santiago Calatrava ma sufficienti a costruire gli elementi che compongono un rotabile.

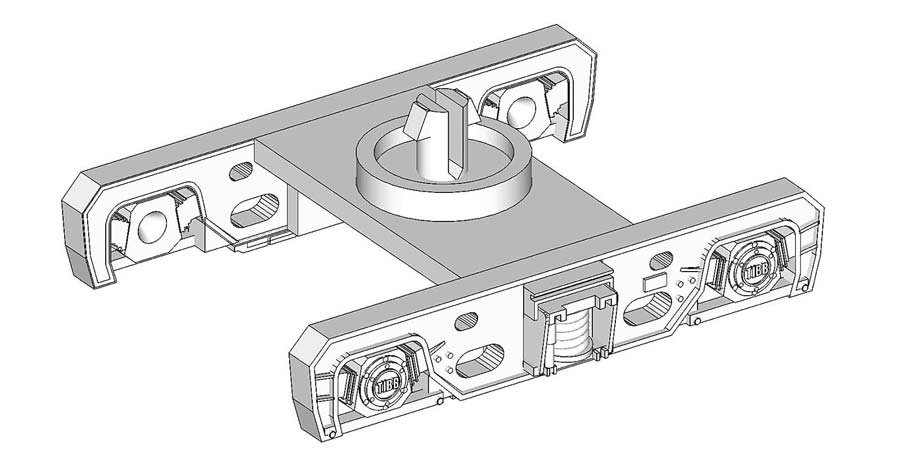

Come esordio ho realizzato un carrello ferroviario piuttosto facile, di quelli in uso su alcuni treni della metropolitana di Milano (carrello Tibb M 104 per assi da 9 mm). Il modello, per quanto semplice, presenta alcune criticità come la bullonatura sulle boccole e la scritta “Tibb” realizzate volutamente sovradimensionate per vedere cosa sarebbe venuto fuori. Realizzato e salvato tutto in un formato adatto (.stl) è giunto il momento di procedere con la stampa.

Immagine

Ho scelto di stampare tramite un Service online e nel mare di quelli disponibili ne ho selezionati tre fra i più conosciuti e apprezzati, provando a collaudarli inviando lo stesso oggetto per vederne poi i risultati e valutare su quale orientarmi in futuro. Di esempi su Internet ne ho visti tanti ma non ce n’è come toccare gli oggetti con mano…
Tutti e tre i siti presi in esame permettono di caricare il modello previa registrazione e, a scelta, di condividerlo eventualmente per la vendita. Ecco le mie impressioni da esordiente totale tenendo presente che per tutti e tre ho scelto il miglior materiale disponibile adatto all’esigenza di un fermodellista, per tutte le specifiche dei materiali rimando ai rispettivi siti. Dimenticavo, prima di ricevere gli oggetti e dopo essermi scervellato per capire gli errori che facevo man mano che si presentavano, ho trovato per caso un sito che si occupa della riparazione automatica dei file che possono presentare problemi in fase di stampa 3D, senza alterarne l’aspetto. Gratuito, funziona bene al primo colpo… da tenere presente per i prossimi modelli.


i.Materialise
Ordine: 6 maggio
Arrivo a casa: 23 maggio dal Belgio
Materiale scelto: Prime Gray
Costo oggetto: 7,40 € (Iva esclusa)
Spese spedizione: 9,50 € (Iva esclusa)
Costo totale oggetto + spedizione + Iva: 20,45 € (pagato con PayPal)

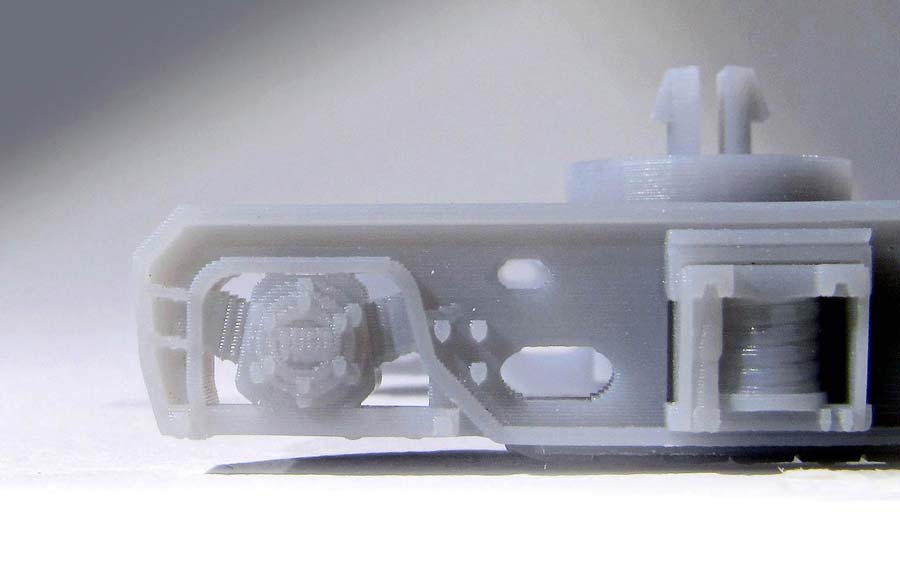

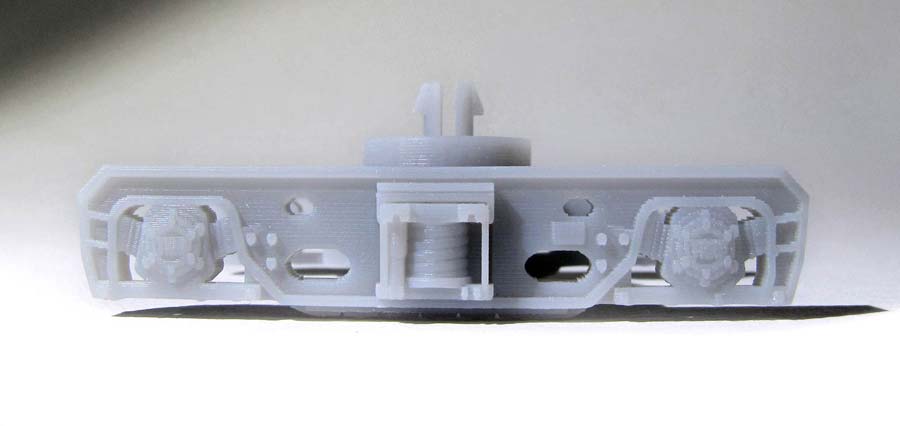

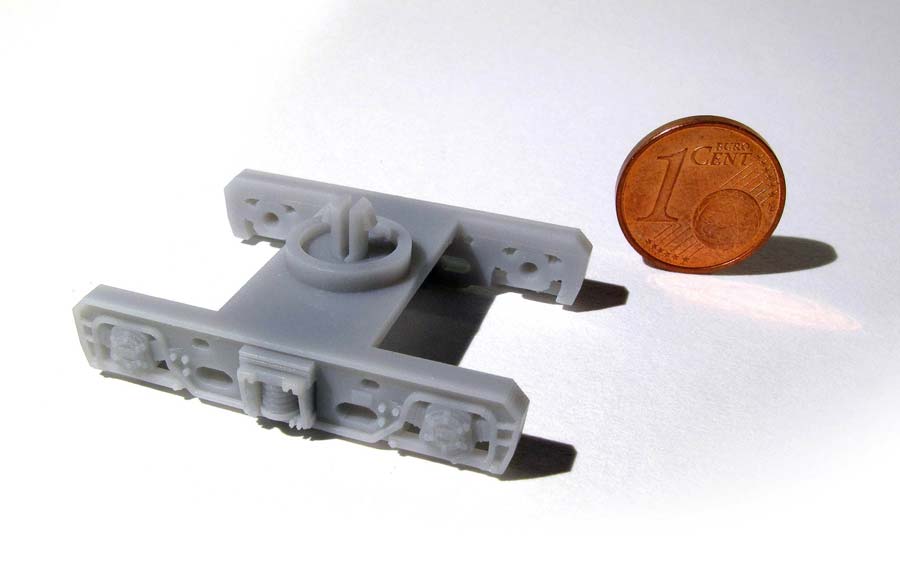

Tra i tre Service provati iMaterialise è quello che ha impiegato più tempo per la realizzazione, colpa o merito delle molte richieste che hanno… Una volta caricato il modello il sistema automatico di controllo del file appena caricato non è molto chiaro, ovvero se il modello presenta un errore che il sistema non riesce a riparare si limita a dirti “c’è un errore” e invita a contattarli dove entro due giorni si viene contattati via email (è capitato che anche nell’e-mail si limitassero a dire “c’è un errore”, punto. Ma chiedendo ulteriori spiegazioni sono sempre stati molto gentili e disponibili). Se invece fila tutto liscio, compare il costo di una singola stampa a seconda del materiale scelto.

Immagine
Immagine

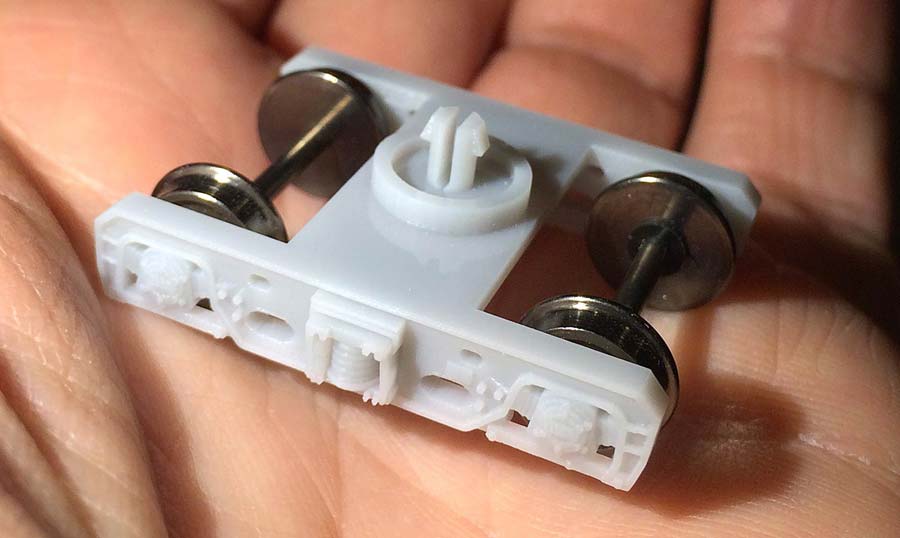

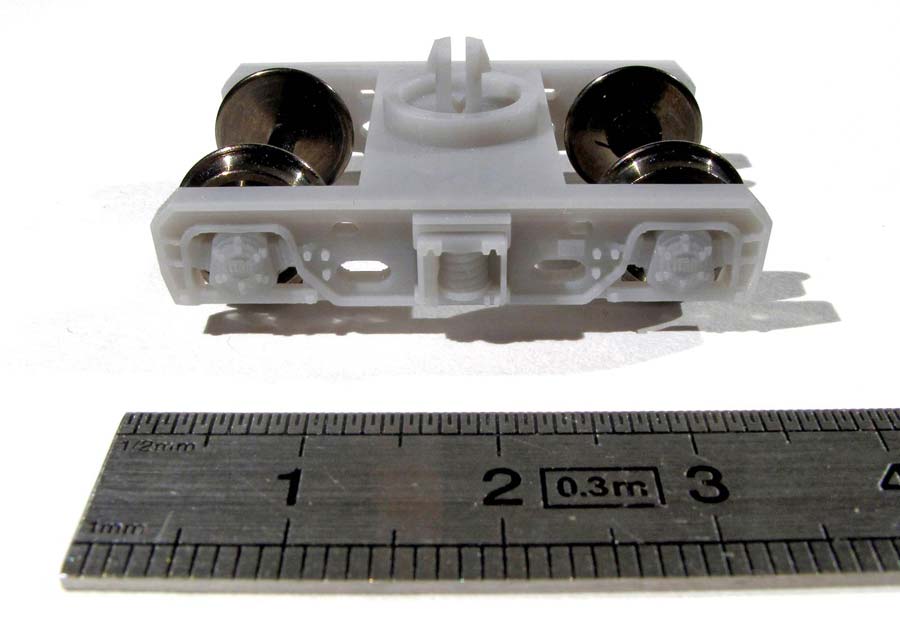

Ordinandone più copie il costo per singola unità scende, anche in modo considerevole e questo è un punto a favore per i.Materialise. L’Iva viene aggiunta alla fine, tempi di produzione un po’ lunghi ma il colpo d’occhio dell’oggetto è migliore degli altri. Nonostante questo, analizzando l’oggetto da molto vicino l’effetto millerighe è molto presente (le foto molto ravvicinate sono deformate a causa della poca distanza dell’oggetto dall’obbiettivo fotografico).

Immagine
Immagine


Sculpteo
Ordine: 6 maggio
Arrivo a casa: 12 maggio dalla Francia

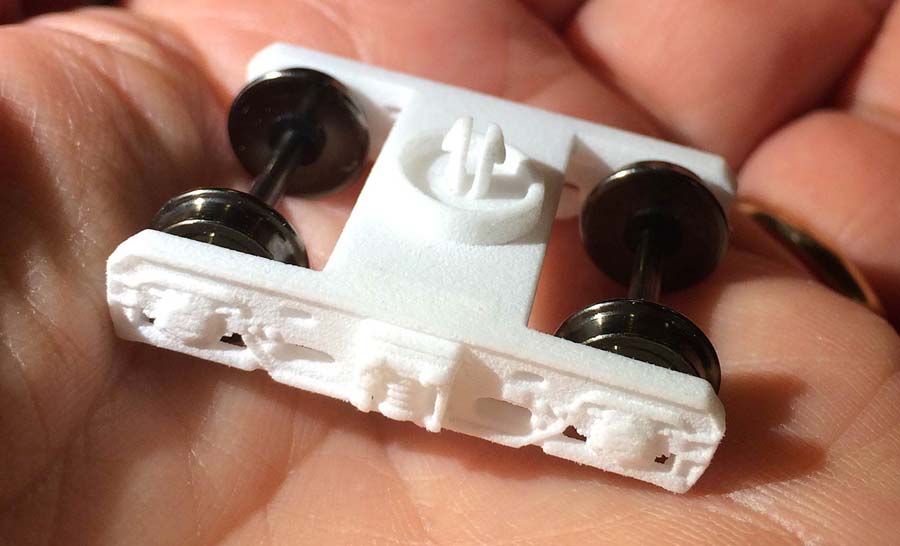

Materiale scelto: Plastic (con opzione stampa a 60 micron invece di 100-150 e finitura “polished”)
Costo oggetto: 12,00 €
Spese spedizione: 12,00 €
Costo oggetto + spedizione: 24,00 € (pagato con PayPal)

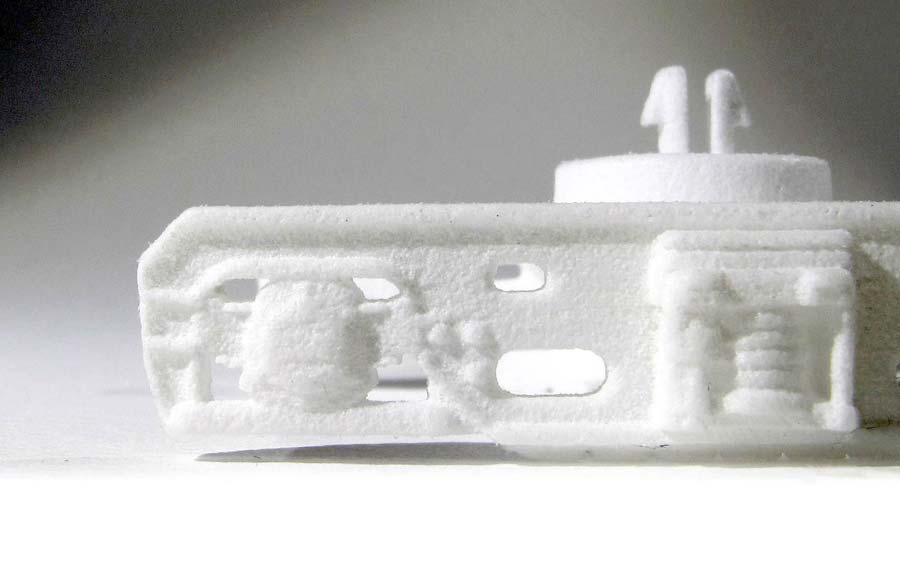

Il sistema automatico di controllo del file caricato è molto buono, tra i tre Service è l’unico che non abbia mai trovato un errore, presenta un ottimo rendering navigabile che mostra l’oggetto caricato con una granulosità più o meno intensa a seconda del materiale e del trattamento che viene scelto (ovviamente la cosa non è fedele ma il sistema è simpatico). Ordinando più copie dello stesso modello il costo unitario scende un poco.

Sculpteo fornisce anche un utilissimo dossier in PDF relativo al modello ordinato dove viene analizzato approfonditamente, vengono evidenziate eventuali parti a rischio rottura e viene mostrato l’oggetto in scala 1:1. Se il modello presenta delle “zone rosse”, l’assistenza si mette in contatto tramite una chat riservata comunicando dov’è il problema. Dopo aver passato il controllo automatico l’oggetto passa attraverso lo sguardo di un operatore e può succedere che non soddisfi i parametri del materiale scelto con il risultato che la stampa non può essere fatta. In questo caso si viene rimborsati con un buono.
Se invece l’oggetto può essere stampato seppure con qualche rischio, l’assistenza chiede una sorta di nulla-osta a procedere (perciò se qualche dettaglio si rompe, loro se ne lavano le mani) oppure chiede di riparare il modello e inviarlo di nuovo. Nel mio caso ho lasciato il modello così com’era e ho confermato di procedere comunque con la stampa.

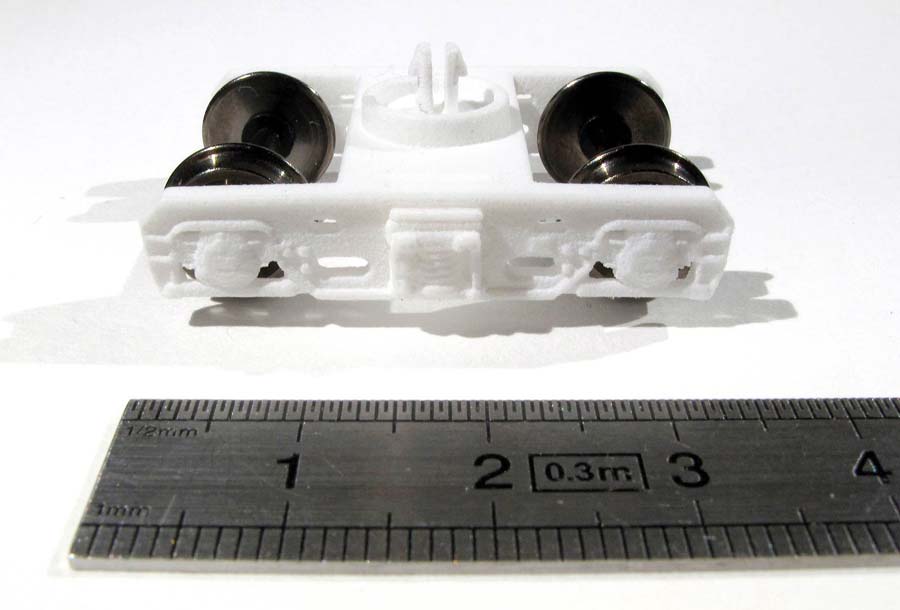

Immagine
Immagine

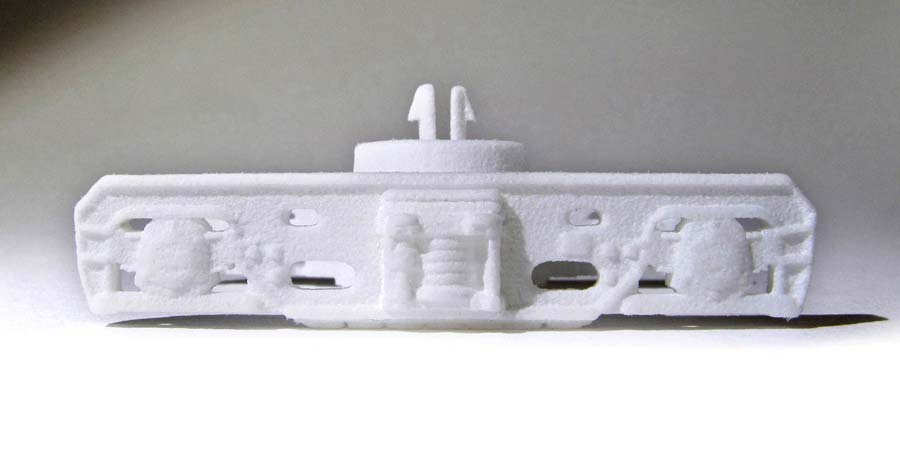

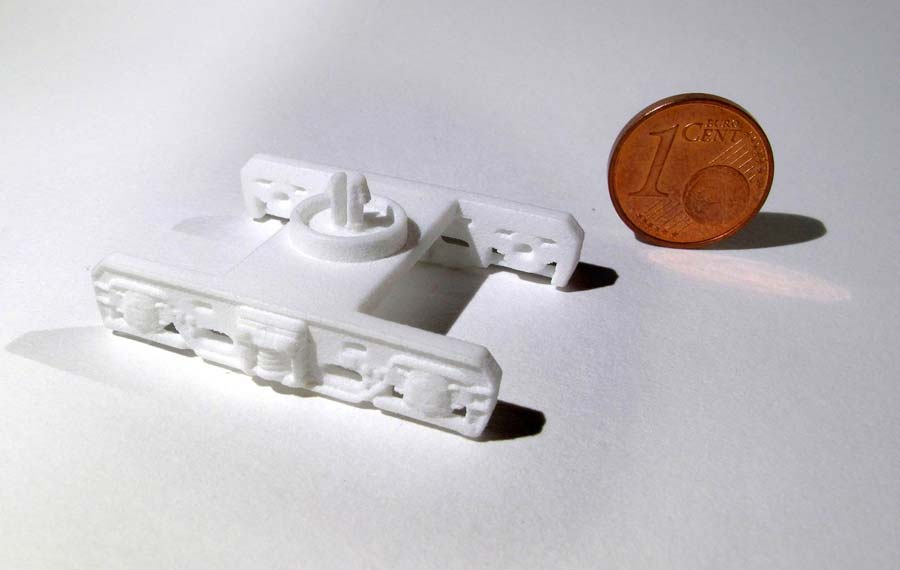

In conclusione, ottimo servizio, tempi di produzione veloci ma anche con il materiale migliore il risultato decisamente non va bene per il fermodellismo (le foto molto ravvicinate sono deformate a causa della poca distanza dell’oggetto dall’obbiettivo fotografico).

Immagine
Immagine


Shapeways
Ordine: 6 maggio
Arrivo a casa: 19 maggio da Olanda

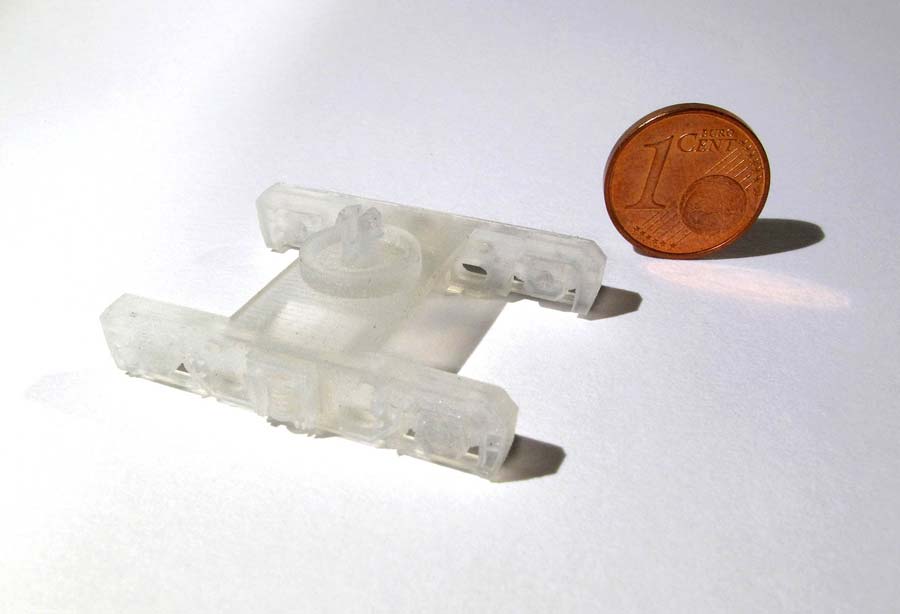

Materiale scelto: Frosted Extreme Detail
Costo oggetto: 15,23 €
Spese spedizione: 10,16 €
Costo oggetto + spedizione: 25,39 € (pagato con PayPal)

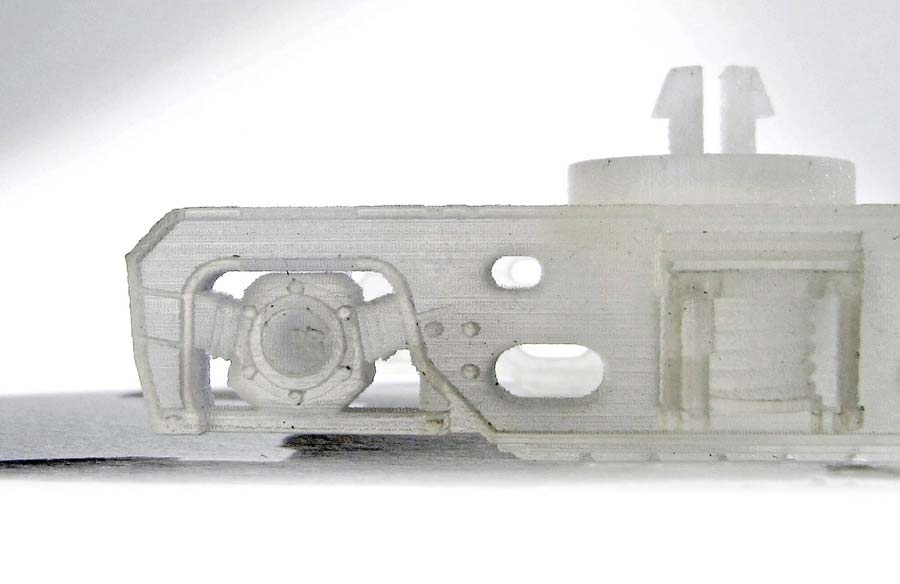

Il sistema automatico di controllo del file è discreto anche se a volte il modello caricato si perde qualche pezzo. Ora, sicuramente la colpa è mia e della mia poca esperienza in modellazione 3D però tutto sommato il sistema è molto comodo per capire dove sta un possibile errore e dove intervenire.
Anche Shapeways offre una serie di analisi del modello dove vengono evidenziate eventuali zone a rischio rottura. Offre anche un sistema automatico per sistemare le cose ma è meglio lasciar perdere. Ordinando più copie dello stesso modello il costo unitario non scende e resta sempre quello.

Immagine
Immagine

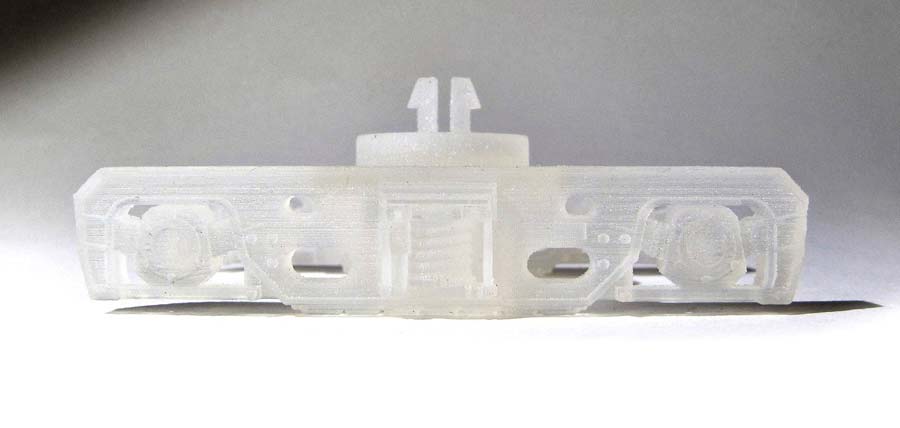

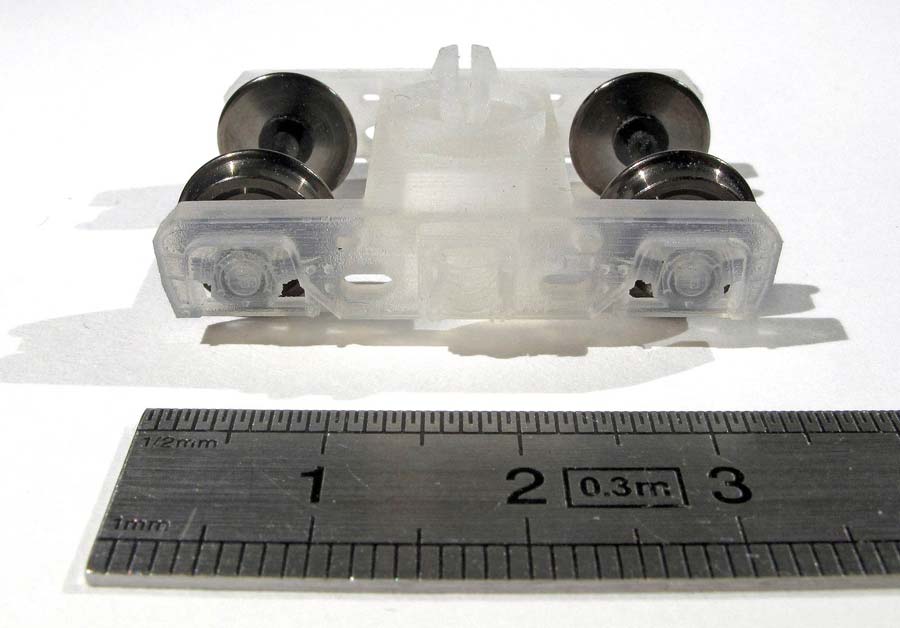

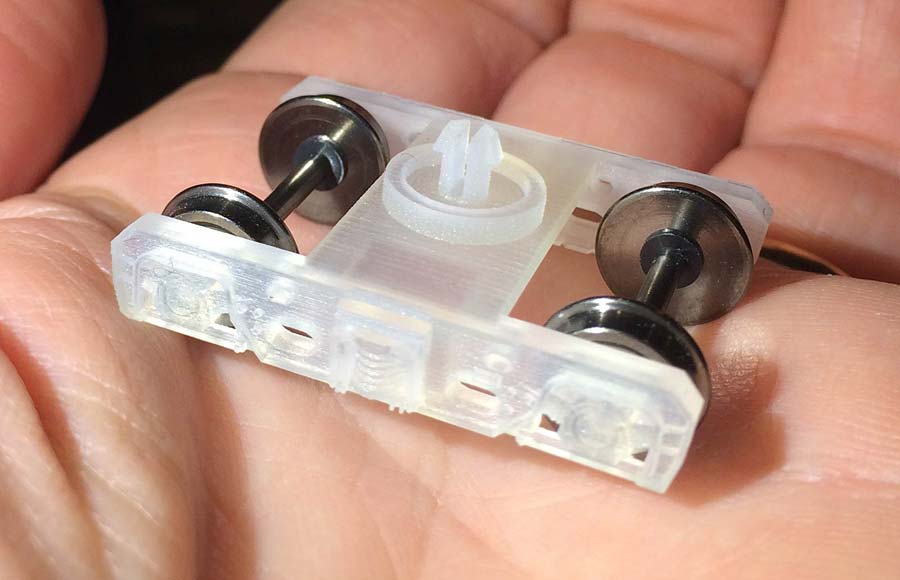

Risulta il più caro dei tre Service provati e il colpo d’occhio non è del tutto soddisfacente, colpa forse del materiale traslucido. Eppure analizzandolo da molto vicino le finiture non sono male e l’effetto millerighe è meno marcato di quanto sembri (le foto molto ravvicinate sono deformate a causa della poca distanza dell’oggetto dall’obbiettivo fotografico).

Immagine
Immagine


Conclusioni
Devo dire che aprendo i pacchetti i risultati sono tutti e tre sorprendenti al primo impatto, almeno per me che sono digiuno di stampa 3D, ottima consistenza e flessiblità, come fosse plastica. Quindi soltanto il fatto di avere tra le mani un oggetto che ho creato da zero a computer fa di me un uomo felice viste anche le ridotte dimensioni. Poi l’entusiasmo lascia spazio all’occhio critico del modellista e qui occorre fare delle riflessioni.
Per questa prima prova ho escluso Sculpteo perché nonostante l’ottimo servizio pre e post vendita la qualità dell’oggetto non va bene. Riguardo a i.Materialise e Shapeways a occhio nudo gli oggetti sono ottimi (osservandoli dal vivo da 40-50 cm le righe nemmeno si vedono) ma mettendoli sotto la lente ho visto che alcuni particolari sono realizzati meglio da un Service e peggio da un altro e viceversa, difficile fare una vera e propria scelta definitiva: per alcune cose è meglio uno mentre per altre è meglio l’altro, anche se il premio "colpo d’occhio migliore" lo vince i.Materialise.

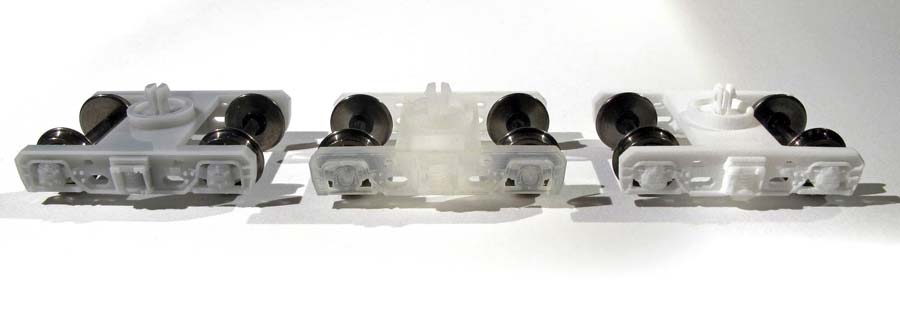

Immagine
Immagine
Immagine

Servirà un altro esperimento nel quale proverò la scocca di un rotabile, con curve e figure complesse ma per ora, ripeto, la scelta del Service resta soggettiva dato che ciascuno ha i suoi pro e i suoi contro nonostante non mi aspettassi certo che l’oggetto venisse stampato con superfici perfettamente lisce e con qualità da stampa industriale. Comunque mi stupisce vedere che rispetto a pochi anni fa la tecnologia abbia fatto passi da gigante… chissà fra due o tre anni dove arriveremo?

Immagine

Bisogna comunque essere disposti a spendere perché il processo non è economico. Escluse le ore dedicate alla progettazione, così, a spanne, un carrello costa anche relativamente poco, ma per una carrozza ce ne vogliono due e poi serve tutto il resto: cassa, telaio, interni, vetri, timoni… si fa molto presto a superare i 200€ per un modello al grezzo, non verniciato, senza assi e senza decalcomanie. Discorso diverso vale per realizzazioni in scala N dove, date le ridotte dimensioni degli oggetti, il costo scende e diventa abbordabile e molto interessante.
Seguiranno evoluzioni…

Currently On My Stereo: ENYA “CARIBBEAN BLUE”
Silvio

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4261
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 44
Stato: Non connesso

Messaggio da MrPatato76 » lun mag 30, 2016 6:36 pm

Ho visto e toccato con mano la qualità di shapeway ed anche giudicando dalle foto postate sembra il migliore in termini qualitativi.
Il secondo non lo scarterei a priori: probabile che abbiano utilizzato la stampa da polvere, il che spiega la superficie alquanto "farinosa".
Potrebbe essere un vantaggio in fase di verniciatura per la tenuta del colore su superfici rigide.
Dovresti provare a verniciare tutti e tre i campioni e poi verificare i risultati.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
sal727
Messaggi: 3380
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 63
Stato: Non connesso

Messaggio da sal727 » lun mag 30, 2016 7:37 pm

Benvenuto nel mondo 3D :smile:
Io uso una stampante consumer, preferisco fare tutto da me dall'inizio alla fine, ritengo che ci sia più soddisfazione, qui se lo desideri puoi trovare tutto quello che ho fatto e quello che sto realizzando:
topic.asp?TOPIC_ID=12973
ho iniziato da zero e pian piano sono riuscito a creare qualche cosa di decente, al momentoo mi limito solo al paesaggio, sui rotabili bisogna acquisire molta esperienza, che al momento non credo di avere.
Ciao, Salvatore

Avatar utente
matteob
Messaggi: 895
Iscritto il: ven giu 12, 2015 12:06 pm
Nome: matteo
Regione: Veneto
Città: San Bonifacio
Età: 40
Stato: Non connesso

Messaggio da matteob » mar mag 31, 2016 8:26 am

La stampa "per sinterizzazione" è più indicata, per le migliori finiture e precisione. Io la prediligo per le sollecitazioni meccaniche nel campo dove lavoro. Ma è assai onerosa, in quanto questi macchinari costano dalle 200 mila euro in su. Che dire, come dici tu Silvio, conviene a chi vuole riprodurre rotabili italiani in scale diverse dalla H0, in quanto scarseggiano un tantino. Per imparare ad utilizzare i software 3D, non lo vedo un grande problema, è solo questione di allenamento, guide online e tutorial (se il software lo prevede). Bravo, hai fatto una bella recensione, visto che in rete non si trova molto su questo argomento.
Matteo

Avatar utente
claudio.co958
Messaggi: 637
Iscritto il: ven feb 08, 2013 6:19 pm
Nome: claudio
Regione: Lazio
Città: latina
Età: 61
Stato: Non connesso

Messaggio da claudio.co958 » dom ott 09, 2016 7:56 pm

Sabato 8 ott al Palacavicchi di Roma, mostra scambio del centro Italia, vorrei condividere con quanti fossero interessati

http://www.modelprint3d.it/

io ho parlato con responsabile, ho visto i lavori che si vedono sul sito e devo dire che non hanno niente da invidiare a quelli originali, le opzioni sono diverse e anche tutta una serie di scelte, un esempio, gli amici che fanno la scala TT hanno difficoltà a reperire macchine italiane, ordinare un certo numero, abbatterebbero i costi.
mi ha spiegato come funziona, sinceramente ho fatto fatica a capirci qualcosa, vuoi il caos della gente e vuoi che ci capisco poco, ... ma dai prototipi sembra veramente qualcosa di nuovo.
lascio i commenti a chi è bravo in materia

Claudio - Latina
Claudio

Avatar utente
sal727
Messaggi: 3380
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 63
Stato: Non connesso

Messaggio da sal727 » dom ott 09, 2016 8:06 pm

Sarebbe interessante sapere che tecnica, che stampante adopera ed il relativo materiale.
Ciao, Salvatore

Avatar utente
matteob
Messaggi: 895
Iscritto il: ven giu 12, 2015 12:06 pm
Nome: matteo
Regione: Veneto
Città: San Bonifacio
Età: 40
Stato: Non connesso

Messaggio da matteob » dom ott 09, 2016 8:43 pm

Interessante, dalla foto il VM90 dell'esercito, sembrava rifinito bene, senza tracce di vari strati.
Matteo

Avatar utente
claudio.co958
Messaggi: 637
Iscritto il: ven feb 08, 2013 6:19 pm
Nome: claudio
Regione: Lazio
Città: latina
Età: 61
Stato: Non connesso

Messaggio da claudio.co958 » lun ott 10, 2016 8:54 am

... il responsabile mi ha detto che non ha la stampante 3d, ma usa un service e mi pare che sul sito c'è scritto, dovrebbe essere un tipo di stampa ma non a filo, scusate ma ripeto non sono addentro.
per Matteo
il V90 ( scala 1:87 ) l'ho visto da vicino con la lente e vedere la scritta " IVECO " sulla calandra del veicolo, ... beh !!! ... fa un certo effetto ...


Claudio
Claudio

Avatar utente
sal727
Messaggi: 3380
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 63
Stato: Non connesso

Messaggio da sal727 » lun ott 10, 2016 10:40 am

Leggendo sul sito, dice solo che lui fa il progetto poi si usa "uno dei tanti service sul mercato" in base alle esigenze di colui che lo ordina ed infine ti crea il prototipo, per cui i materiali sono vari, secondo il mio parere non credo possa essere a buon mercato, come afferma, unico vantaggio che ti fa il progetto, se consideri il suo riscontro economico con l'aggiunta delle spese di stampa un modellista che vuole il singolo pezzo lo pagherebbe una esagerazione, è evidente che più pezzi si fanno e più riduci la spesa, questo può interessare un commerciante che vuole inserire sul mercato un kit in esclusiva e poi venderlo col relativo introito e ammortizerebbe la spesa iniziale.
Ciao, Salvatore

Avatar utente
claudio.co958
Messaggi: 637
Iscritto il: ven feb 08, 2013 6:19 pm
Nome: claudio
Regione: Lazio
Città: latina
Età: 61
Stato: Non connesso

Messaggio da claudio.co958 » lun ott 10, 2016 10:52 am

... beh, Salvatore, l'ho pensata anch'io come te, ... ho voluto condividere una cosa diversa dalla solita stampante 3d, magari un'associazione o un gruppo di amici, decide di fare un qualcosa, come hai detto, più sono, ... si spende meno ....
Claudio

Avatar utente
maehard
Messaggi: 45
Iscritto il: dom mar 01, 2015 9:13 am
Nome: Marco
Regione: Emilia Romagna
Città: Tresigallo
Età: 58
Stato: Non connesso

Messaggio da maehard » mer mar 22, 2017 10:27 am

Chiedo cortesemente ai più esperti, che programma potrei usare per creare i file da mandare a queste ditte, che estensione si usa, io ho il Mac come PC.
Grazie saluti
Marco

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4261
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 44
Stato: Non connesso

Messaggio da MrPatato76 » mer mar 22, 2017 10:44 am

Generalmente si usano programmi Cad.
I file li puoi caricare con estensione . stl o .stp (files step)
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
Marco
Messaggi: 973
Iscritto il: ven ott 28, 2011 9:22 am
Nome: Marco
Regione: Liguria
Città: Savona
Età: 57
Stato: Non connesso

Messaggio da Marco » mer mar 22, 2017 11:49 am

maehard ha scritto:

Chiedo cortesemente ai più esperti, che programma potrei usare per creare i file da mandare a queste ditte, che estensione si usa, io ho il Mac come PC.
Grazie saluti

Ciao, puoi usare benissimo Sketchup Make, è gratis e con un plugin puoi esportare benissimo in STL.
https://www.sketchup.com/it/download/all#it

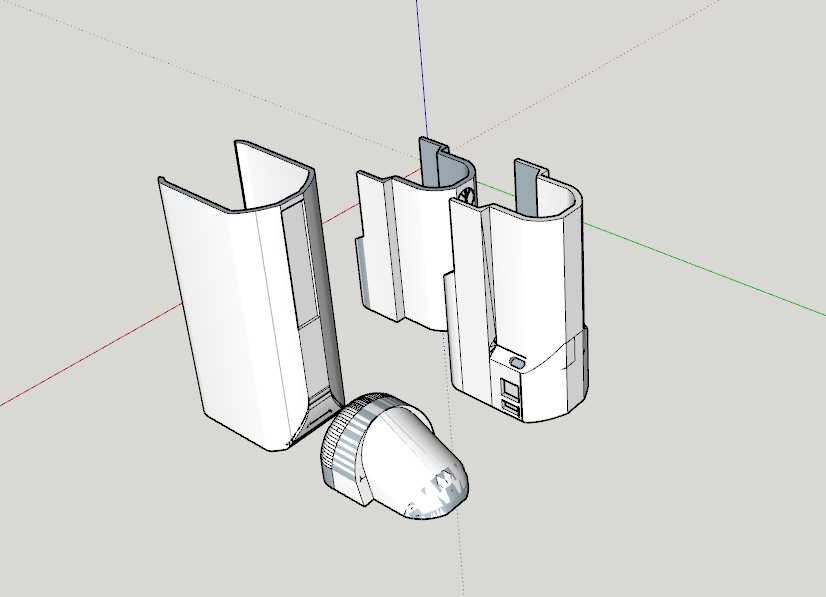

Con questo programma ho appena finito di disegnare la modifica per una A691 carenata in scala h0
Immagine:
Immagine
40,86 KB
Marco

Avatar utente
gavinca
Socio GAS TT
Messaggi: 1853
Iscritto il: mar mag 22, 2012 1:07 pm
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Età: 48
Stato: Non connesso
Contatta:

Messaggio da gavinca » mer mar 22, 2017 2:30 pm

Per la D343 topic.asp?TOPIC_ID=13218
e i gokart topic.asp?TOPIC_ID=13990
ho usato Blender perchè uso linux, ma c'è anche la versione per MAC.

Avatar utente
stizzy
Messaggi: 423
Iscritto il: ven feb 21, 2014 6:05 pm
Nome: Stefano
Regione: Emilia Romagna
Città: BOLOGNA
Età: 68
Stato: Non connesso
Contatta:

Messaggio da stizzy » sab mar 25, 2017 7:16 pm

4 anni fa circa iniziai ad interessarmi alla stampa3D e visti i costi molto elevati che un service locale mi sottopose decisi di provare Shapeways.
Il primo file che mi feci produrre era una struttura reticolare di travature a sezione esagonale.
Il risultato non fu del tutto soddisfacente ma grazie alla applicazione di un smalto riuscii ad ottenere un prodotto finale sufficientemente robusto.
Due anni fa, Shapeways adeguo' completamente il parco macchine e potei verificare un deciso aumento della qualità e un marcato abbattimento dei costi.
Per quanto riguarda l'utilizzo del tool di riparazione del file di Shapeways suggerirei di tentare prima la verifica del file STL, esportato con apposito plugin che tutti i CAD prevedono, con sofware specifico. Io uso netfabb http://www.autodesk.com/products/netfabb/overview che permette di verificare la correttezza del file e di ripararlo.
Le mie realizzazioni - Il mio blog
