MODULO "Riviera di Ponente"

[Andrea]

(zanzare permettendo, devo dotarmi di zampironi ).

Ma quali zampironi....
Prenditi una bella racchetta e a "fine stagione" potrai usarla per piantare un pò d'erba nel tuo modulo!
A proposito... un pò d'erbetta ci sarà, giusto? [?]

[Fabrizio]

Ciao Andrea, anche tu hai ragione, ma la racchetta è troppo tecnologica per essere usata in garage, al massimo i residui degli zampironi usati sul terrazzo la sera prima

Per quanto riguarda l'ambientazione del modulo, adesso finirò le gambe, poi Edgardo mi invierà la scheda e io la cablerò. Dopo questo, Settembre sarà alle porte (visti anche i miei tempi) e quindi non credo sarà disponibile un accenno di paesaggio. Vorrei anche usare il nero opaco per dipingere il modulo, in modo da dare almeno una parvenza di uniformità con gli eventuali attigui.
Con il modulo elettricamente cablato e funzionante sarà disponibile il 4° modulo con blocco elettrico, e mi diceva Edgardo che sarebbe buona cosa averlo. Quindi io come obbiettivo mi sono posto di rendere tecnicamente operativo il pannello. In questo modo potete decidere se installarlo, in modo da avere la configurazione elettrica con 4 blocchi, oppure potrete sempre decidere di lasciarlo in disparte e caso mai usarlo come pannello dimostrativo per esporre le fasi costruttive.

Per quel che riguarda l'erba, ne è prevista poca essendo un ambiente piuttosto urbano. Sul lato sinistro, quello di cui ho iniziato la progettazione, prevedo una striscia d'erba diagonale, posta ai limiti del modulo, che dovrebbe simulare un incolto ai bordi di una strada periferica. Sul lato destro, l'erba dovrebbe essere nel giardino della chiesa, ma qui ancora non ho iniziato la progettazione. Mettere erba adesso, potrebbe essere inutile, in quando non conoscendo l'esatto procedere dei lavori, sarebbe poi da rimuovere, magari anche rovinando il supporto, nonché sprecando risorse. Sarebbe anche da mettere il ballast, questo si sarebbe meglio averlo, ma anche qui preferirei prima fare le prove di accoppiamento, in modo che per eventuali problemi sia più facile correre ai ripari. Detto questo occorre considerare un altro fatto importante....per questa "tornata" con gambe e scheda di blocco, gli stanziamenti sono finiti , quindi occorre attendere un po' affinché nuovi liquidi fluiscano nelle casse del comune

Ciao

Fabrizio

[Andrea]

....quindi occorre attendere un po' affinché nuovi liquidi fluiscano nelle casse del comune

Se finiscono nelle CASSE DEL COMUNE...siamo rivinat!!!
Devono finire nelle TUE casse!!
Per il resto direi che hai le idee chiare.

[Fabrizio]

Ahahah Andrea, hai ragione , se almeno il garage fosse stato mio avrei potuto evadere l'imu per destinare i fondi al modulo . Facciamo finta che sono sponsorizzato dal comune rivierasco in cui è ambientato il modulo: se prende soldi lui, un po' li destina a me [;).

Scherzi a parte, questo programma è fatto anche perché per mia natura preferisco mantenermi con i tempi larghi e non fare mai il passo più lungo della gamba

[Fabrizio]

Questa sera ho iniziato il cablaggio del modulo.

Innanzi tutto vorrei complimentarmi con Edgardo per l'ottimo lavoro fatto con l'impianto elettrico. La scheda di blocco e tutto il necessario (relè reed, interruttori SE SI, interruttore di bypass, scheda monitore e cavo di collegamento) sono montate in maniera eccellente, con tutto ciò che serve per il montaggio (gli interruttori SE,SI e bypass sono montati tutti su una placchetta con tanto di viti per l'applicazione) e corredate da chiare e comprensibili istruzioni. Inutile dire che per qualsiasi problema è disponibile sempre disponibile per ogni chiarimento.

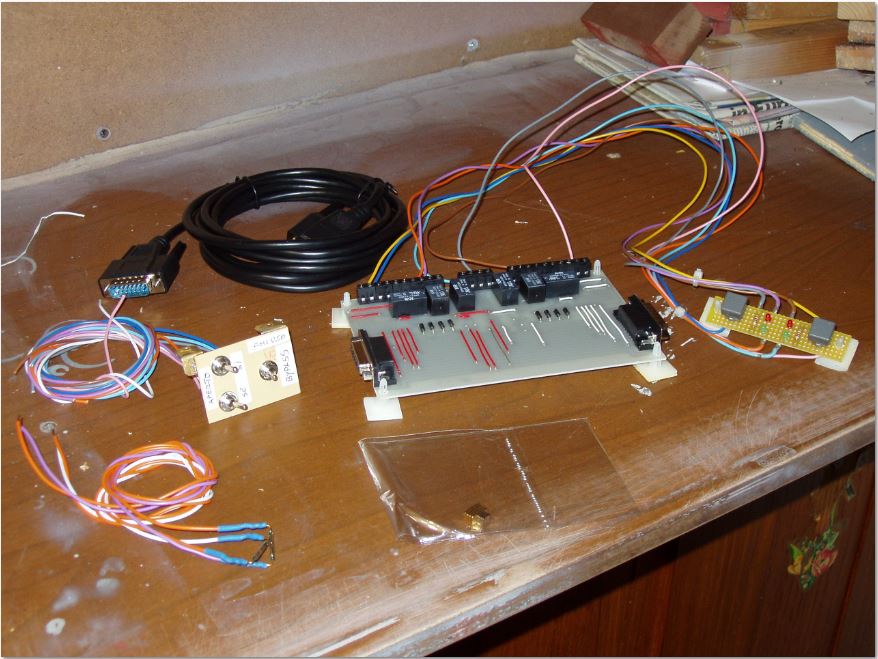

Il materiale fornito da Edgardo per il cablaggio del modulo (modulo con blocco elettrico)
Immagine:

110,1 KB

Per prima cosa, quando avevo posato i binari, ho provveduto a portare nel sottoplancia ciascun spezzone di rotaia, in modo tale che fosse possibile avere nel sottoplancia la medesima situazione del piano. In questo modo successive modifiche relative a nuovi sezionamenti o eliminazione degli esistenti possono essere fatte senza troppi problemi, nonché si evita che eventuali falsi contatti fra le scarpette metalliche possano creare disagi. Nel sottoplancia sono quindi presenti 24 fili, che vanno collegati fra loro e alla scheda di blocco.

Ho scelto la posizione della scheda di blocco in modo da avere una facile accessibilità sia alla morsettiera che ai due spinotti di collegamento con i moduli adiacenti. La posizione risulta accessibile abbastanza facilmente per il collegamento degli spinotti, il cavo di collegamento è abbastanza lungo per permettere di collegarsi in ogni maniera al modulo adiacente.
Ho poi posizionato il blocchetto con gli interruttori SE SI, bypass e la scheda monitore.

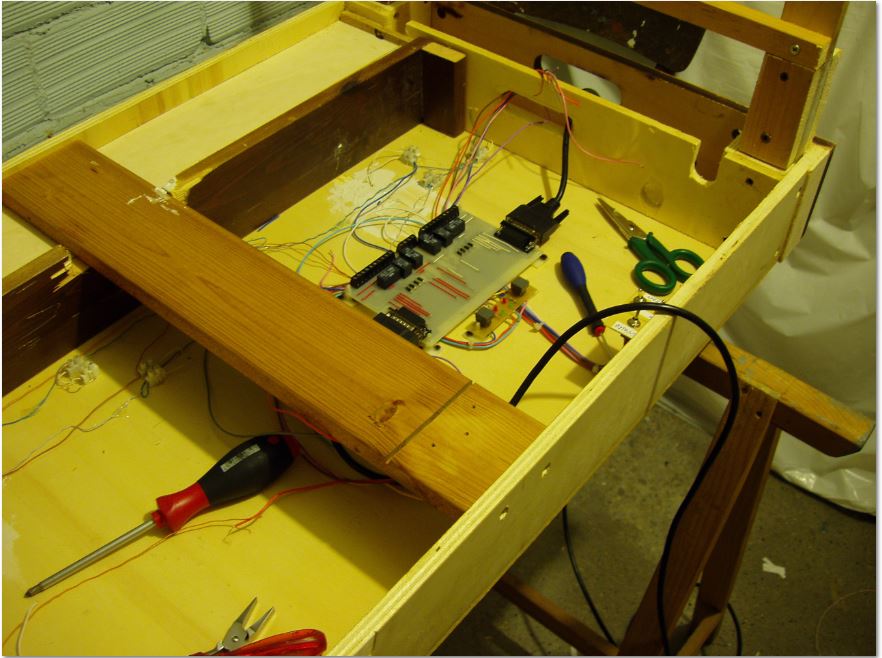

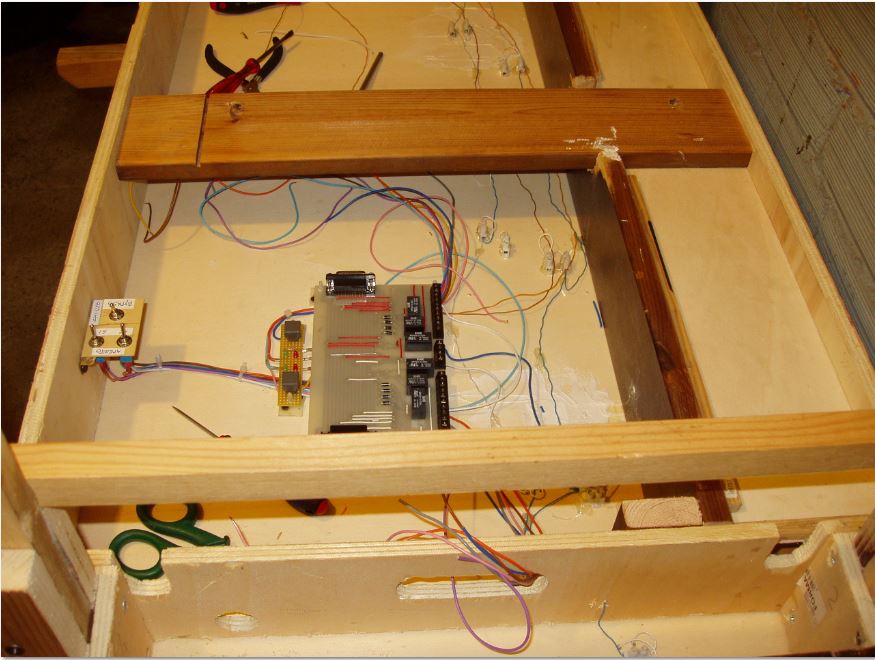

Alcune foto dei primi lavori di cablaggio
Immagine:

93,42 KB
Immagine:

89,78 KB
Immagine:

97,35 KB

Purtroppo, volendo usare conduttori di recupero, non ho seguito lo standard dei colori, ma credo che trattandosi dell'impianto a bordo del pannello questo non dovrebbe creare problemi una volta testato il corretto collegamento della scheda come da schema. Infatti la conduttura passante e la scheda sono invece conformi alle norme del GASTT. In caso contrario avrei dovuto comprare nuovi fili e andare ad aggiungere ulteriore materiale di risulta al già molto che possiedo, cosa che avrei così evitato.

Nel fine settimana dovrei terminare il cablaggio.

[Docdelburg]

Ottimo lavoro Fabrizio!

[Riccardo]

bene Fabrizio, oramai sei pronto ...!!!

[Fabrizio]

Grazie Mauro e Riccardo.

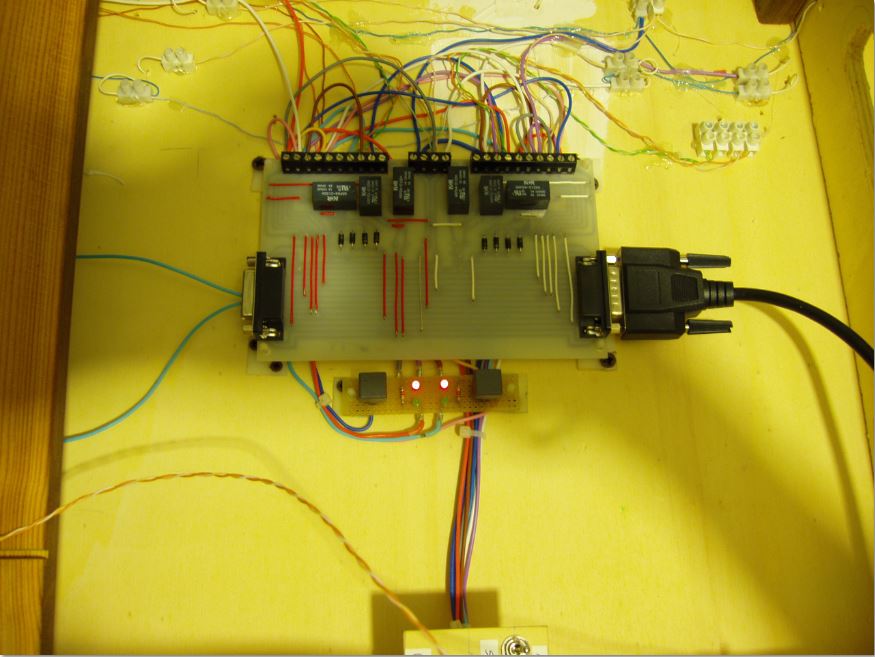

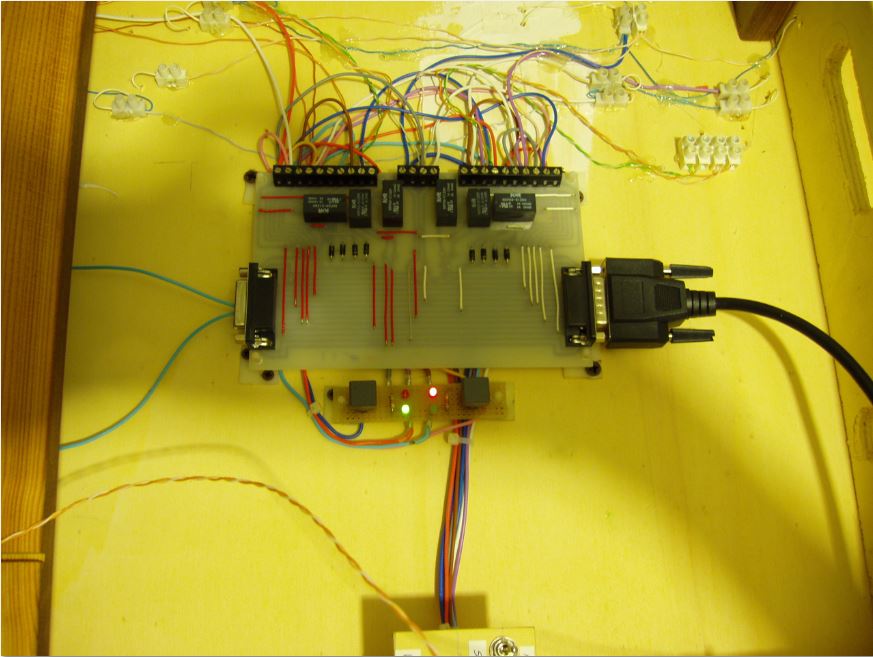

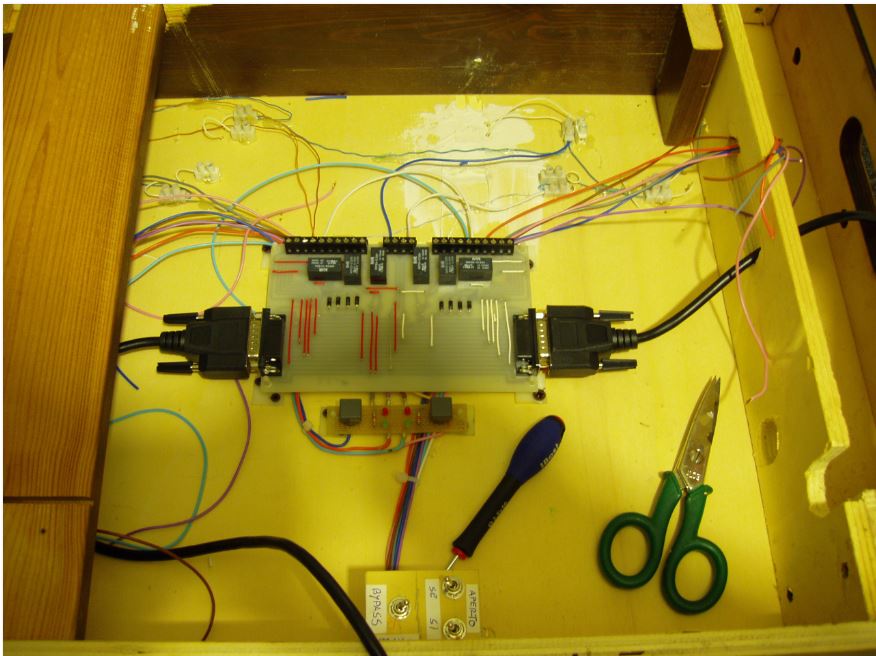

Intanto il cablaggio del modulo è (quasi) terminato. Purtroppo è successo un inconveniente, ovvero ho rotto un ampolla reed durante la fase di montaggio. Edgardo mi aveva messo in guardia da questo, tuttavia evidentemente non sono stato abbastanza delicato (del resto si sa, gli elettrotecnici come me sono in grado di maneggiare solo interruttori da 100A e cavi della sezione di minimo 70mmq ). Cercando di inserire i fili dell'ampolla nei fori che ho fatto, ho forzato troppo per fare entrare la guaina, il reoforo si è piegato scheggiando l'ampolla in vetro. Tutto bene invece per l'altro relè.

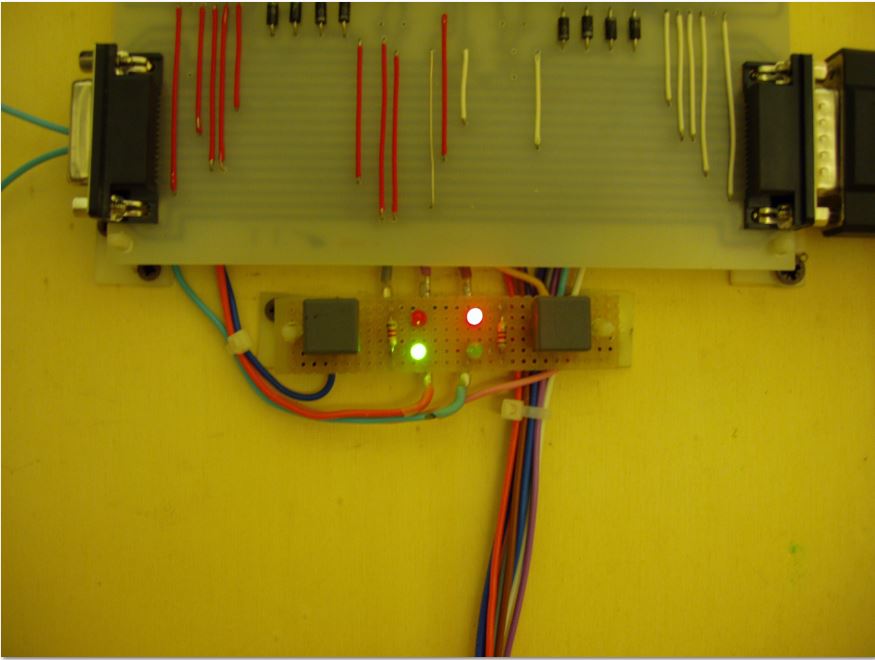

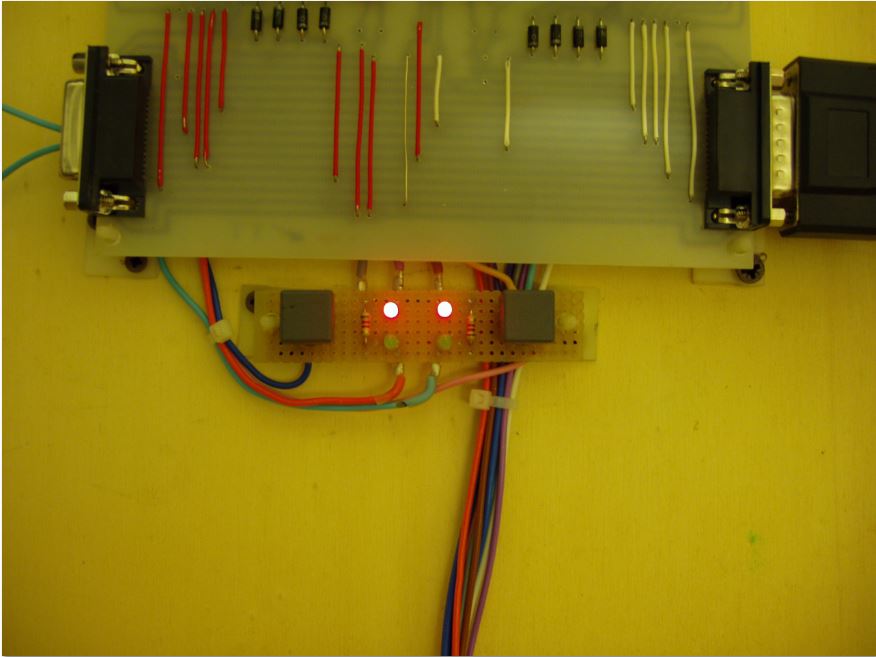

Per il resto invece dovrebbe essere tutto ok (a parte il cablaggio non proprio bello in senso estetico). Ho fatto entrambe le prove che Edgardo mi ha segnato nelle istruzioni e hanno dato esito positivo.

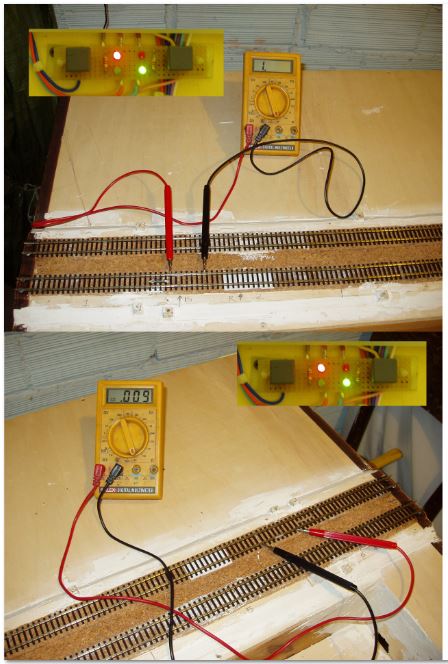

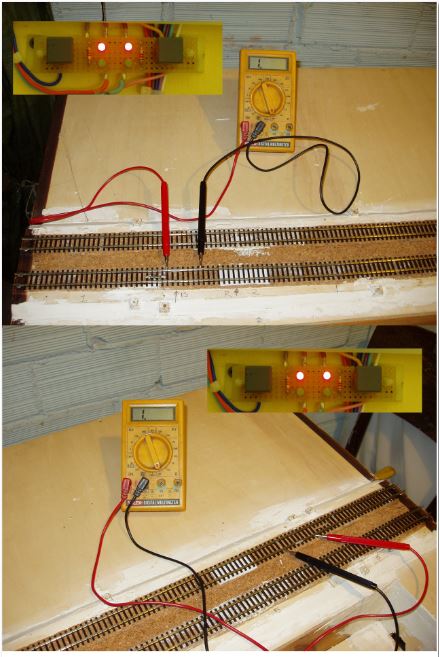

Ho poi provato con un tester l'alimentazione dei sezionamenti. Quando il semaforo è rosso il rispettivo sezionamento davanti ad esso è disalimentato, quando invece il semaforo è verde il relativo sezionamento è alimentato. Dovrebbe quindi essere tutto ok.

Immagine:

80,45 KB
Immagine:

79,46 KB
Immagine:

55,54 KB
Immagine:

53,57 KB
Immagine:

55,32 KB
Immagine:

66,4 KB
Immagine:

68,11 KB
Immagine:

66,35 KB

Rimane ora da sistemare un po' meglio il cablaggio e mettere le etichette relative al binario pari o dispari vicino alla scheda monitore. Ho anche già predisposto l'alimentazione per i segnali luminosi

Ciao

Fabrizio

[Marshall61]

Ottimi lavori Fabrizio, complimenti vivissimi!!!!

Ciao, Carlo

[Andrea]

Bravo Fabrizio, ottimo lavoro, preciso ed ordinato!

[Edo Mazzo]

complimenti....e fantastico

[giuseppe_risso]

Mi verrebbe da dire le stesse belle parole degli altri, se ci capissi qualche cosa... .
Comunque, mi associo... sulla fiducia .

[Fabrizio]

Grazie a tutti . Forse riuscirò a posare il ballast, ma non vi garantisco niente. Per il plastico della Liguria avevo usato i ballast Woodland scenic per riprodurre la terra e c'è proprio il B72, quindi vedrò se riuscirò a posare la massicciata.

[Edgardo_Rosatti]

Perfetto Fabrizio, non aggiungo altro!
Se solo dovessimo fare un tutorial sull'argomento credo che le tue pic siano perfette ed esaustive.

Purtroppo i reed sono componenti molto fragili, in quanto sono formati da una piccola ampolla in vetro da 17x2,5 mm circa contenente un interruttore che si chiude grazie ad un campo magnetico generato da una comune calamita.
Non so se al loro interno vi è il vuoto, ma quando si rompono o solamente si crepano è meglio sostituirli.
Questi modelli sono molto piccoli (ma ne esistono di anche più piccoli) e basta fare leva sui contatti in un punto sbagliato che si dannegiano irrimediabilmente. Tralaltro hanno un costo relativamente alto, quindi l'esperienza insegna.
Tuttavia una volta installati sul plastico sono al sicuro e a meno di non tirargli una martellata non si rompono.

Per il funzionamento del blocco posso dire che il reed è posizionato dopo il segnale che protegge una sezione di blocco e serve per accendere il segnale verde del blocco che lo precede e contemporaneamente accendere il segnale rosso dello stesso.
Questo vuol dire che avendo una serie di blocchi collegati tra loro come nel nostro modulare, un treno partirà dal suo stazionamento solo quando il treno che lo precede non sarà a sua volta partito e contemporaneamente dirà al treno che lo segue di partire. Così, anche se un teno si ferma per guasto, anche tutti gli altri si fermeranno aspettando che il treno successivo non sia ripartito.

Il principio è: a tu che mi segui ti dico di partire solo quando colui che mi precede non mi dirà di partire.

Ciao

[Fabrizio]

Grazie Edgardo. Se ti servono le foto per fare un qualche tutorial, ti posso mandare senza problemi le originali. Successivamente è possibile che faccia anche una prova in tensione, ovvero darei tensione ai binari collegando un alimentatore allo spinotto femmina, poi proverò se c'è tensione nei punti voluti.

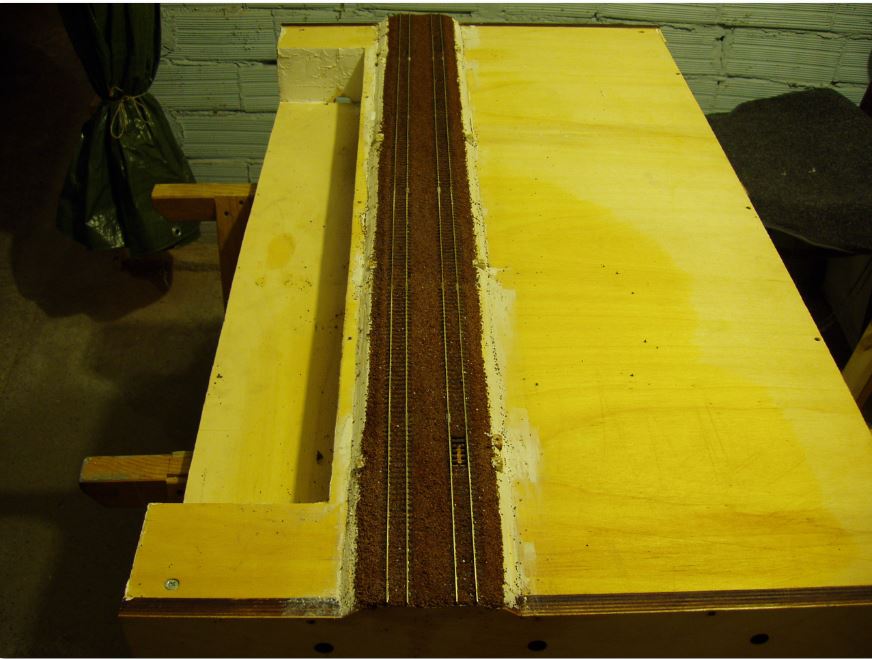

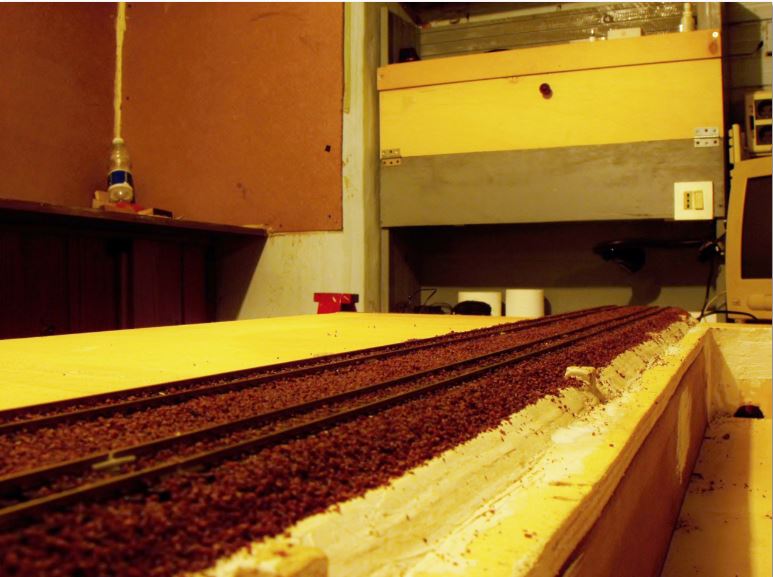

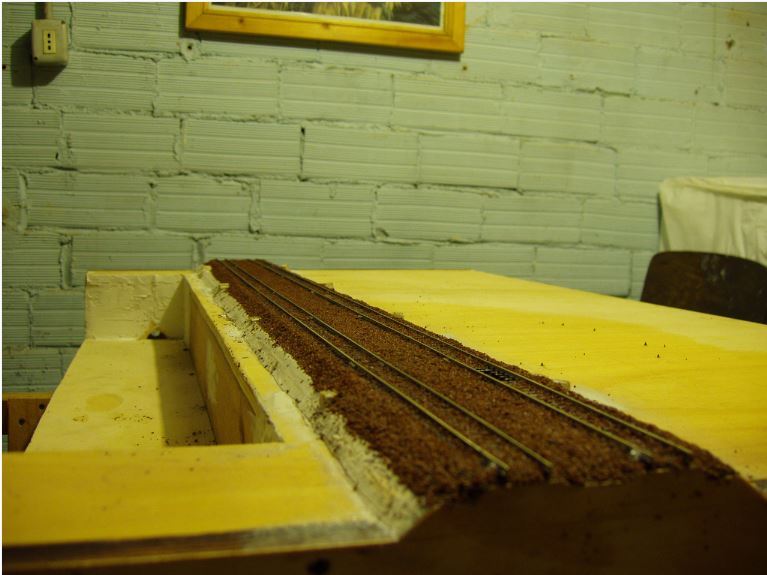

Intanto oggi, come avevo pensato, ho steso la massicciata, lasciando uno spazio per il reed che andrà sostituito.

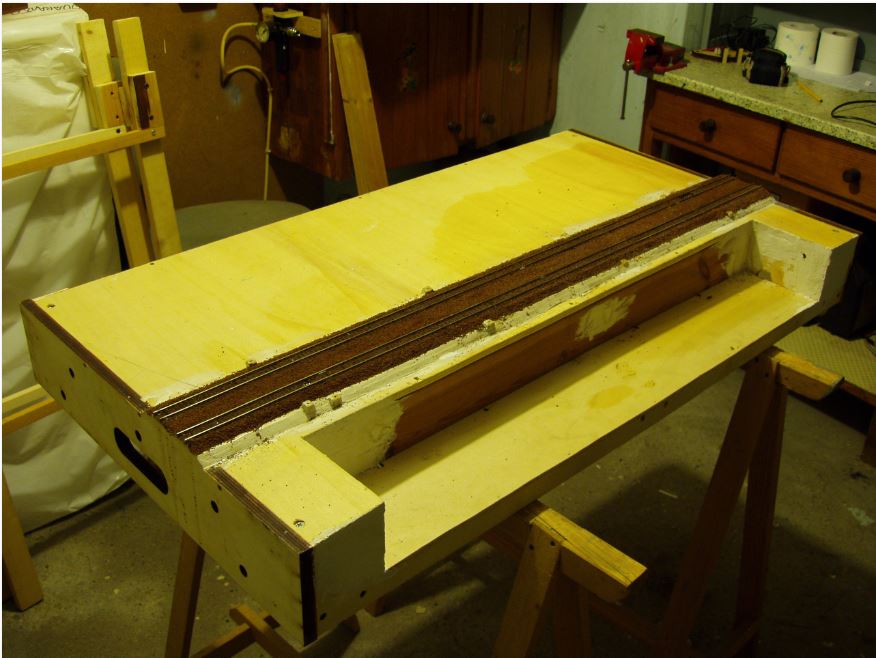

Posa del ballast con spazio per il reed mancante. Una volta installato il reed poserò il ballast negli spazi
Immagine:

81,77 KB
Immagine:

86,63 KB
Immagine:

64,07 KB
Immagine:

71,88 KB


Ho steso il ballast perché in questa maniera ho sistemato la geometria dei binari nel miglior modo possibile e successivamente con la posa del ballast e il collaggio tutto rimane fermo. Questo sicuramente è di aiuto se a Novegro dovranno circolare i treni su modulo. Anche se tutto il resto non c'è, però almeno i binari sono solidamente fissati e l'impianto elettrico con il blocco funziona.


Ciao

Fabrizio

[Edgardo_Rosatti]

Mi sembra perfetto Fabrizio
Anche se per Novegro il tuo modulo non sarà completamente allestito sarà di fondamentale importanza per l'impianto.
Non sarà l'unico e comunque con tutta la passione del gruppo verrà coccolato a dovere come tutti gli altri moduli.
Di questo ne sono certo

Ciao
Edgardo

PS: il ballast va benissimo

[dilan]

Fin qui ottimo lavoro, chi ben comincia.......

Ciao

[Fabrizio]

......coccolato a dovere.....
Di questo ne sono certo

Edgardo conto su di te. Riponete sul mio modulo solo focacce originali made in Chiavari, salumi e vini di alta qualità. Guai se vengo a sapere che sopra ci mettete vili pacchetti di patatine e arachidi, le patatine San Carlo vanno ridotte in scala da Andrew e buttate assieme alla lavatrice nell'omonimo canalone

Fin qui ottimo lavoro, chi ben comincia.......

Ciao

Grazie Antonio, speriamo che oltre a iniziare.... si finisca pure . ma pare di si

Scherzi a parte, sarà sicuramente una bella esperienza questo Novegro

[MrPatato76]

Bellissimo lavoro!!!


Ciao

Roberto

[Fabrizio]

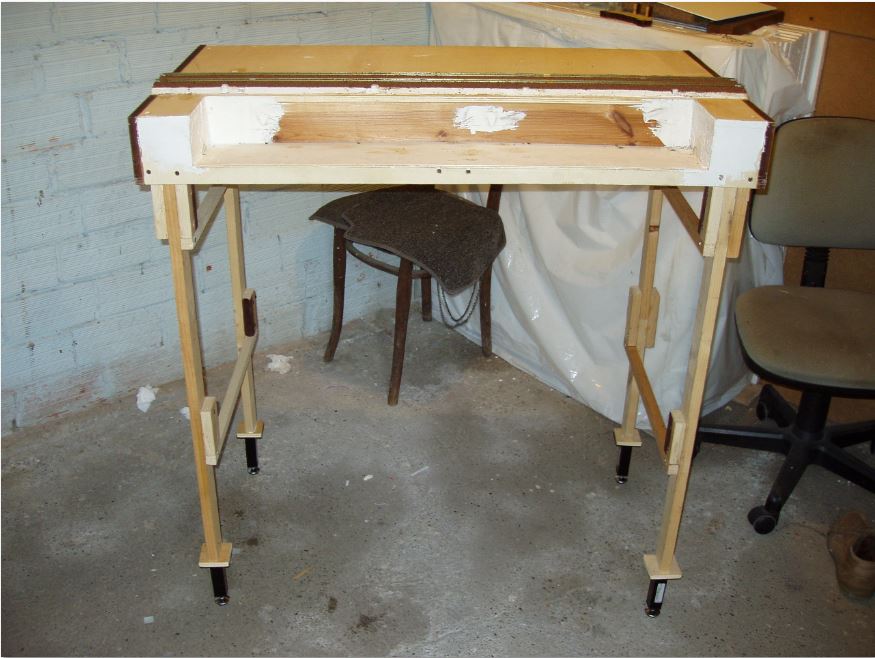

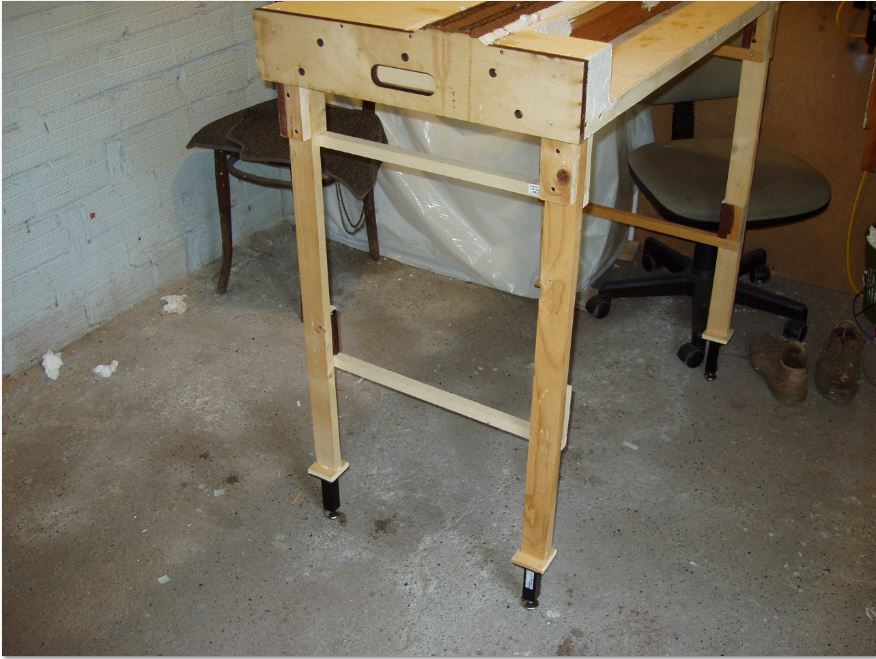

Oggi ho terminato le gambe. Ho messo i piedini e verificato altezza sul piano del ferro ed escursioni.

Con questa configurazione (è possibile usare altri piedini) il campo di regolazione possibile del piano del ferro va da 1045 a 1053 mm. Lo stelo della vite del piedino è un po' corta, tuttavia ve ne sono di più lunghi, fermo restando che l'altezza minima del piano del ferro non può scendere sotto 1045 mm con questa configurazione delle gambe.


Immagine:

92,91 KB
Immagine:

94,5 KB
Immagine:

117,03 KB

Nel prossimo periodo provvederò alla verniciatura in nero del modulo


Ciao

Fabrizio

[MrMassy86]

Complimenti Fabrizio, un lavoro molto preciso e pulito

Mi piace il colore della massicciata, veramente bello

Ciao Massimiliano

[Fabrizio]

Grazie Massimiliano. Il colore del ballast è quello da normativa GASTT, scelto per diversi motivi e che secondo me ben si presta ad uso su un impianto modulare. Questo perché secondo il mio parere quella tonalità ben si adatta a svariate tipologie di linea ferroviaria anche senza grossi interventi di invecchiamento.

[Fabrizio]

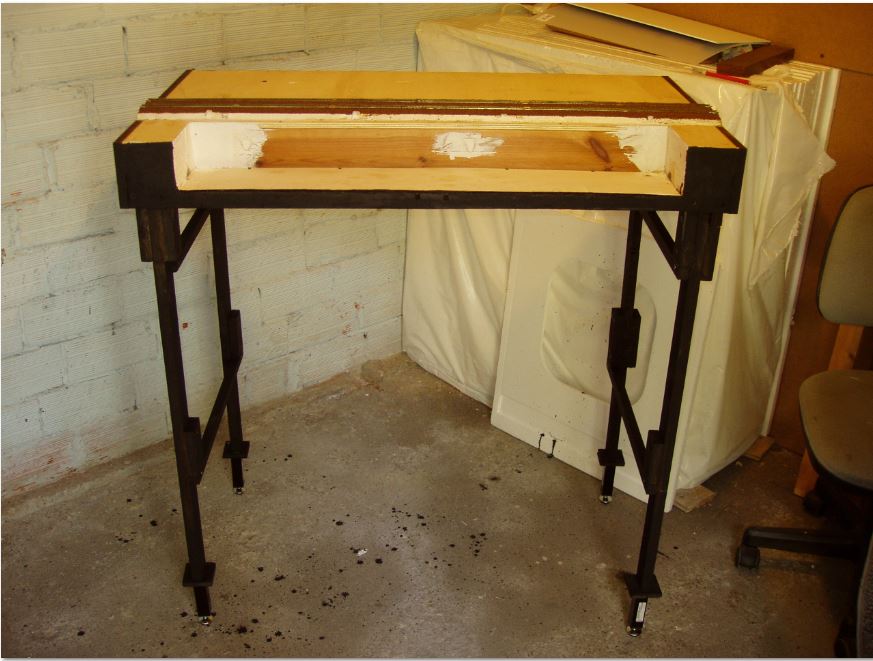

Ecco il modulo come si presenterà a Novegro

Immagine:

90,93 KB

Non so se riuscirò ad iniziare anche un accenno di paesaggio, ma sarà difficile. Ormai siamo a fine Agosto e manca meno di un mese... in pratica si e no tre fine settimana....

[Andrea]

Ecco il modulo come si presenterà a Novegro

Lavoro perfe<font color="navy">TT</font id="navy">o.

[Riccardo]

mi sembra OK Fabrizio,
ho visto anche tutti i test dell'impianto elettrico... !!!
siam pronti per Novegro !
