Digitalizzare una E 44 in scala........scala Z/1:220

[v200]

Ciao a TuTTi,
dopo aver letto tutto il possibile mi sono deciso ad avventurarmi con il digitale in scala Z, ebbene sì anche in Z si può digitalizzare una loco con qualche difficoltà per lo spazio.
Dopo un periodo di studio ho deciso di puntare su loco elettriche le più facili da digitalizzare molto simili alle loco in scala N.
La scelta sulla loco è ricaduta sulla E 44 Marklin art 88112 ( amo queste vecchie signore con i loro musi squadrati )


Immagine:

40,35 KB

Mentre per il decoder ho preferito un sistema digitale VELMO.
In Z per poter mettere un decoder non avendo una presa NEM 651 o simili si utilizzano decoder a cavetti o i prodotti Velmo in pratica PCB con decoder D&H integrato ( anche sonorizzato ). per la E 44 il prodotto Velmo e l'articolo
LSD25502 DCC/ SelecTrix sx 1 e sx 2


Immagine:

195,73 KB

Infine per poter lavorare con il digitale in Z occorre abbassare la tensione a 12 V.
per questo ho preso il regolatore di tensione della AMW da collegare al Multimaus


Immagine:

76,26 KB

[v200]

Iniziamo le operazioni aprendo la loco, sui modelli Marklin elettrici o diesel per togliere la cassa basta allargarla leggermente le fiancate.
per eseguire questa operazione non utilizzate mai strumenti metallici come cacciaviti a taglio o pinzette ma listelli in plasticard o legno.


Immagine:

68,69 KB

A questo punto afferiamo il carrello posizionato davanti ai listelli e lo tiriamo verso il basso, il telaio si sfila immediatamente.
liberato il telaio leviamo il PCB analogico dai fermi e vite di ritegno


Immagine:

71,85 KB

Immagine:

77,23 KB
Svitate la vite centrale e con un microcacciavite a taglio alzate il PCB di lato




Tolto il PCB analogico posizioniamo al suo posto quello Velmo dotato di decoder
Immagine:

74,26 KB
per sicurezza isoliamo le lamelle prendi corrente dei pantografi per non fare contatti con il decoder



Immagine:

73,54 KB

Immagine:

72,03 KB

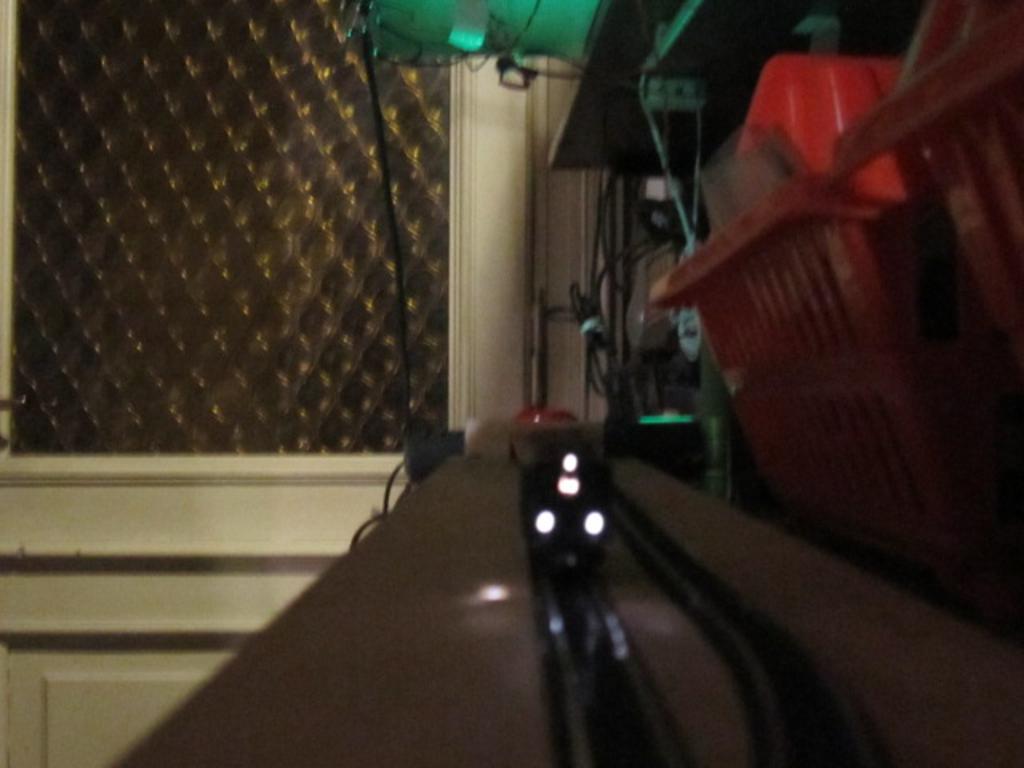

Richiudiamo a pressione la cassa sul telaio e proviamo la loco sul nostro binario per i test.



Immagine:

94,71 KB

Immagine:

74,68 KB

Immagine:

69,68 KB

Immagine:

61,99 KB

Regolatore di tensione




Immagine:

76,26 KB

Immagine:

71,05 KB

Immagine:

75,89 KB

[v200]

Utilizzare i prodotti Velmo semplifica molto il lavoro di digitalizzazione basta svitare , togliere il PCB analogico e mettere il PCB Velmo.
Il PCB velmo monta un ecoder D&H ( Doehler & Haass) DH10c decoder di fascia medio alta molto completo dotato di frenata ABC e altre funzioni interessanti
Questi prodotti sono reperibili su https://www.1zu220-shop.de/Doehler-Haass:::1000045.html ottimo negozio on line per la Z

[v200]

Il regolatore permette di scegliere vari settaggi da 10 V a 22 V , quindi utile da applicare a un binario di prova per avere tensioni basse quando settimo i decoder se la vostra centrale non ne è dotata come Multimaus, z21 bianca, Mobile station Trix/Marklin e in tutte le scale HO, TT , N , Z

[robiravasi62]

OTTIMO, Roby

[v200]

Grazie Roberto
Montare il decoder non è stato molto difficile una mezz' ora di lavoro ma settare le luci
Una volta montato il decoder le luci si accendevano al contrario della direzione di marcia , subito sono andato a variare la cv 29 ma nulla[:(!] poi grazie alla dritta di Raffaele Picollo ( grande esperto della Z in Italia ) che pensava a una inversione dei carrelli ho cambiato la polarità della presa corrente alle rotaie tramite cv 51 ora le luci sono OK.
Prossimo settaggio cv frenata,accelerazione e velocità che ora sono esagerate per questa loco.

[MrMassy86]

Bravissimo Roby
Io sarei disperato solo a sostituire il PCB viste le dimensioni
Massimiliano

[v200]

Ciao Massy,
iniziare è una sfida, un po con la enne mi sono fatto le ossa ora con la Z mi sto confrontando con le difficoltà
Per un prossimo progetto saranno 4/6 loco da digitalizzare :geek:

[carlo mercuri]

Bravissimo direi!! Ma non avevo dubbi!!! Anche se non utilizzo il digitale trovo molto interessante l'esposizione!!

[benigni99]

Complimenti Roby!!

[v200]

Ciao Carlo,
Ti ringrazio per il Tuo interesse sui miei maneggi digitali[:I]
Grazie Filippo

[SteaMarco]

Ottimo!

Quindi sei anche un tecnico elettronico!

Scusa ma se avessi montato un decoder con il sound... Come si fà a scegliere i suoni? Insomma si possono memorizzare o il decoder ha i suoi standar?
Insomma è il decoder da essere per quel tipo di loco o il suono è customizzabile?

Poi per questo mese non faccio più domande! [:I]

Marco

[sal727]

...
Regolatore di tensione



...

Roby non ti ferma nessuno
mi ha incuriosito il regolatore di tensione, mi dai qualche ulteriore informazione.

[SteaMarco]

Secondo me se ho capito qualcosa di come funziona il DCC è un trasformatore di tensione...
Ne esistono in commercio che accettano ad esempio un max di 50V a un minimo di 5V in entrata e l'uscita è regolabile da 1 al massimo la tensione d'entrata...
Tipo questo:
https://www.futurashop.it/alimentatori- ... modulodcdc
Poi se non è così non fregato! :geek:

Marco

[sal727]

Se è per quello penso sia un updown per innalzare la tensione, non uno stepdown come quello che hai linkato che l'abbassa

[v200]

Ecco alcuni link per approfondire.
http://www.velmo.de/html/-_digitalspannung.html
http://amw.huebsch.at/produkte/dsr.htm
https://www.1zu220-shop.de/AMW:::100007 ... 3ec3504aae
http://digizett.de/index.php/gleisspannung-fuer-z.html

Il regolatore AMW ha varie regolazioni da 10 V a 24V il che diventa utile sul binario di prova per settare i decoder a una tensione più bassa per le centrali che non hanno tale funzione come Multimaus, z21 bianca, Mobile Station Trix/Marklin in modo da non danneggiarli

[carlo mercuri]

Ecco alcuni link per approfondire.
http://www.velmo.de/html/-_digitalspannung.html
http://amw.huebsch.at/produkte/dsr.htm
https://www.1zu220-shop.de/AMW:::100007 ... 3ec3504aae
http://digizett.de/index.php/gleisspannung-fuer-z.html

Il regolatore AMW ha varie regolazioni da 10 V a 24V il che diventa utile sul binario di prova per settare i decoder a una tensione più bassa per le centrali che non hanno tale funzione come Multimaus, z21 bianca, Mobile Station Trix/Marklin in modo da non danneggiarli

Quest'uomo è una miniera!!!!!!!!!!!!!!

[v200]

Per cambiare i suoni hai bisogno di una interfaccia da allacciare al PC, per esempio D&H oltre a venderla la affitta.
Campioni i suoni li trasformi in mp4 e poi li carichi sul modulo Susi gestito poi da un normale decoder, a grandi linee non mi sono ancora interessato a questo asspetto.
Il regolatore AMW abbassa e alza la tensione a secondo della necessità vedi sul sito AMW puoi scaricare il PDF con il progetto, ciao Salvatore

[v200]

Carlo [:I][:I][:I][:I] ma daiiii

[sal727]

Ecco alcuni link per approfondire.
http://www.velmo.de/html/-_digitalspannung.html
http://amw.huebsch.at/produkte/dsr.htm
https://www.1zu220-shop.de/AMW:::100007 ... 3ec3504aae
http://digizett.de/index.php/gleisspannung-fuer-z.html

Il regolatore AMW ha varie regolazioni da 10 V a 24V il che diventa utile sul binario di prova per settare i decoder a una tensione più bassa per le centrali che non hanno tale funzione come Multimaus, z21 bianca, Mobile Station Trix/Marklin in modo da non danneggiarli

c'è qualche cosa che non mi quadra, ho letto che in dcc la tensione è più alta per cui i decoder la dovrebbero sopportare, adesso mi dici che devi abbassarla per non danneggiare il decoder, questo vuol dire che ogni decoder deve avere la sua centralina e non si possono usare altre marche, oppure il tutto è riferito solo alla scala Z

[v200]

Oggi con gli opportuni settaggi ho fatto avanzare la loco un mm alla volta, una cosa impressionante!
Con la tecnologia digitale la Z cambia completamente

[SteaMarco]

Ok, quindi era giusto... Mi sembrava di aver capito bene, i decoder in Z lavorano a tensioni più basse...

Ragazzi la Z è bellissima, sono disorientato sulla scala mi sentirei un pò in colpa abbandonare la TT...

[v200]

Solo quando fai i settaggi in alcune cv sbalzi di tensione o errati cablaggi con le saldature possono danneggiare il decoder abbassando la tensione eviti problemi anche per esempio blocco di auto protezione o smemorizzazione del decoder.
Da DCC WORLD più di una volta ho letto del utilità nel abbassare la tensione sul binario di prova, nelle centrali evolute come Ecos , Intellibox e Claudia hai l' apposita uscita per il binario di prova con tensione ridotta. Ora con il Multimaus e Mobile Station si può fare grazie a questo componente.
PS elettrotecnico no maneggione si[:I]

[v200]

Per la Z in analogico giri a 10 V in cc in digitale a 12V in ca, i 2 volt in più vengono assorbiti dal decoder.

[sal727]

Adesso mi è più chiaro, non mi sono ancora interessato al dcc, al momento considero l'analogico
