oggi ho completato,dopo molte basette sperimentali, collegamenti volanti e giuste insistenze di mio figlio, un contoller per motori passo passo, programmabile, con Mikrobasic, basato su Pic16F877A.
262,62 KB

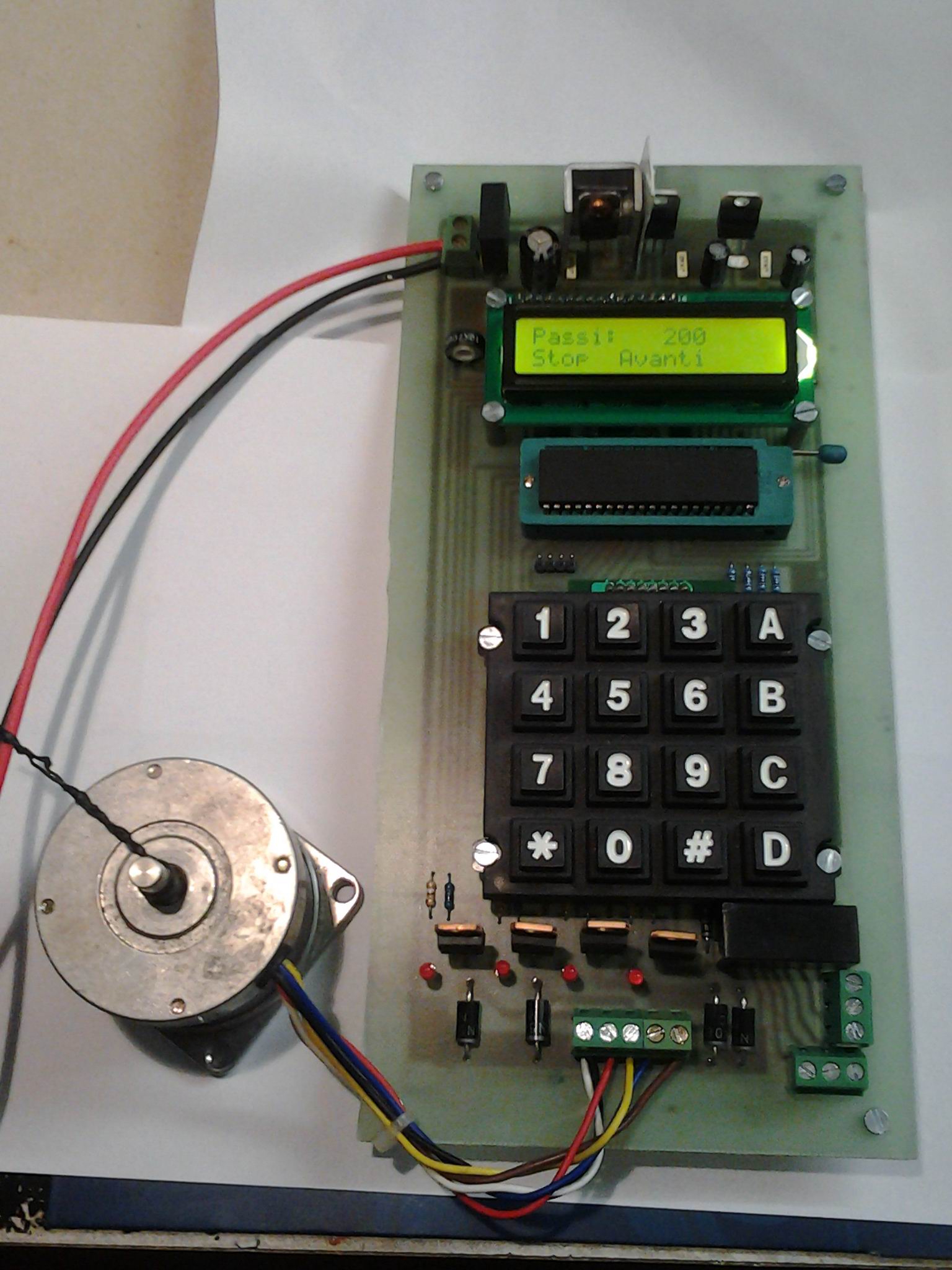

Il circuito stampato è diviso in tre sezioni:
- nella parte alta l'alimentazione con un 12 volt da 2-3 ampere costituito da Lm7812 e BD244, un 5 volt fornito da un LM7805 per alimentare Pic e display
-nella parte centrale il display, zoccolo ZIF per il Pic e la tastiera di immissione dati: avanti indietro, n° passi, stop azzeramento ed altro (della programmazione si occupa mio figlio)
- nella parte bassa la zona di potenza per pilotare il motore PP con transistor darlington Tip122 e relè pilotato dal Pic.

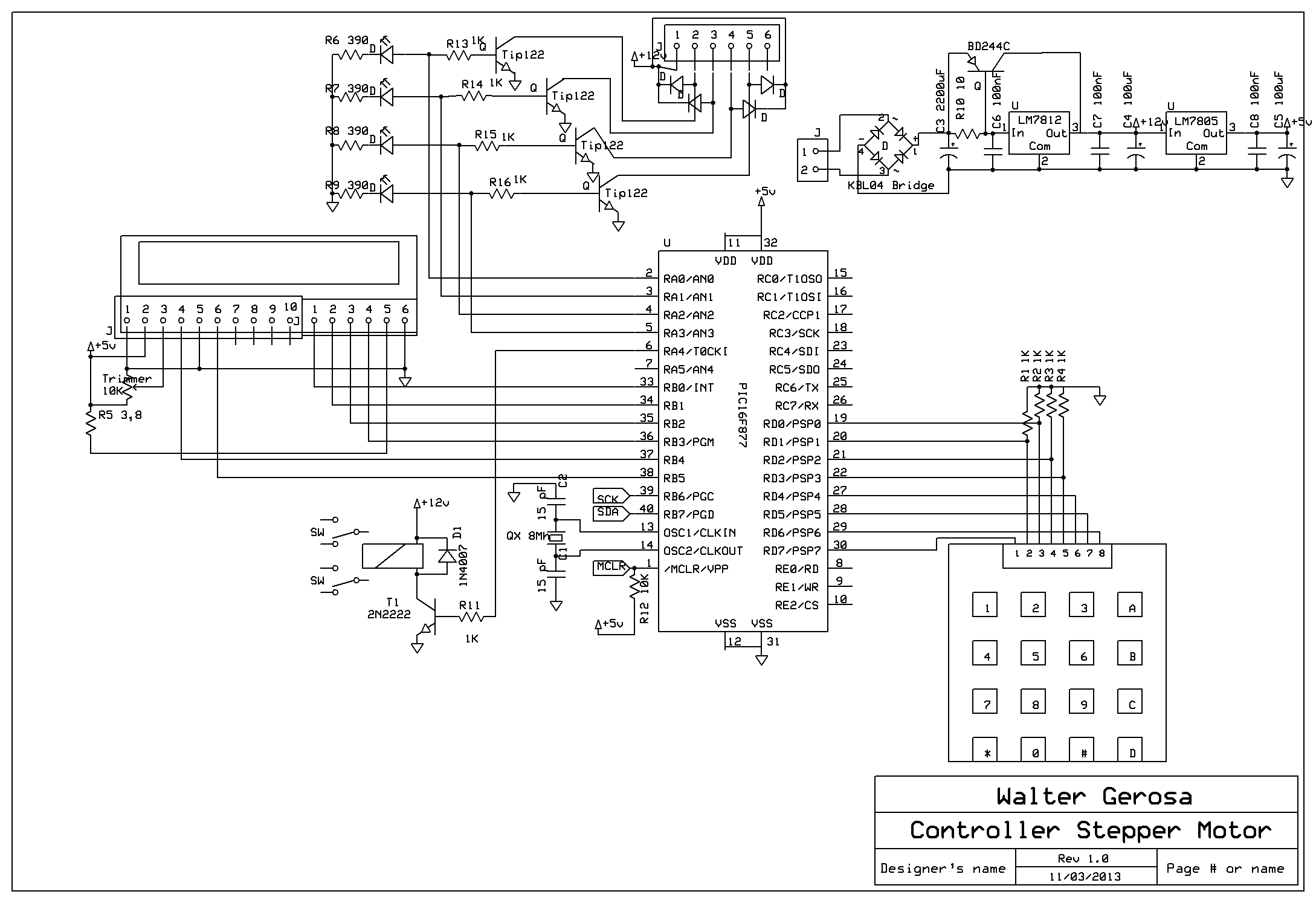

Questo è lo schema:
Immagine:
403,16 KB
La cosa incredibile è che il circuito ha funzionato al primo colpo!!![:I]
Questa è veramente fortuna!!!!
(il termine più corretto sarebbe un altro!!)Questo circuito ci permetterà di approfondire la conoscenza dei motori PP, per un utilizzo su una piattaforma girevole manuale della Fleishmann o per motorizzare una coulisse.
Ciao Walter :geek:
