Infatti, il tratto dritto é chiaramente stabilito, ma poi, inizia subito la curva e non vorrei mettere un palo troppo vicino al bordo.
Farò delle prove pratiche.
Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 10295
Iscritto il: gio nov 10, 2011 9:17 pm
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Età: 35
Stato: Non connesso

Messaggio da Fabrizio »

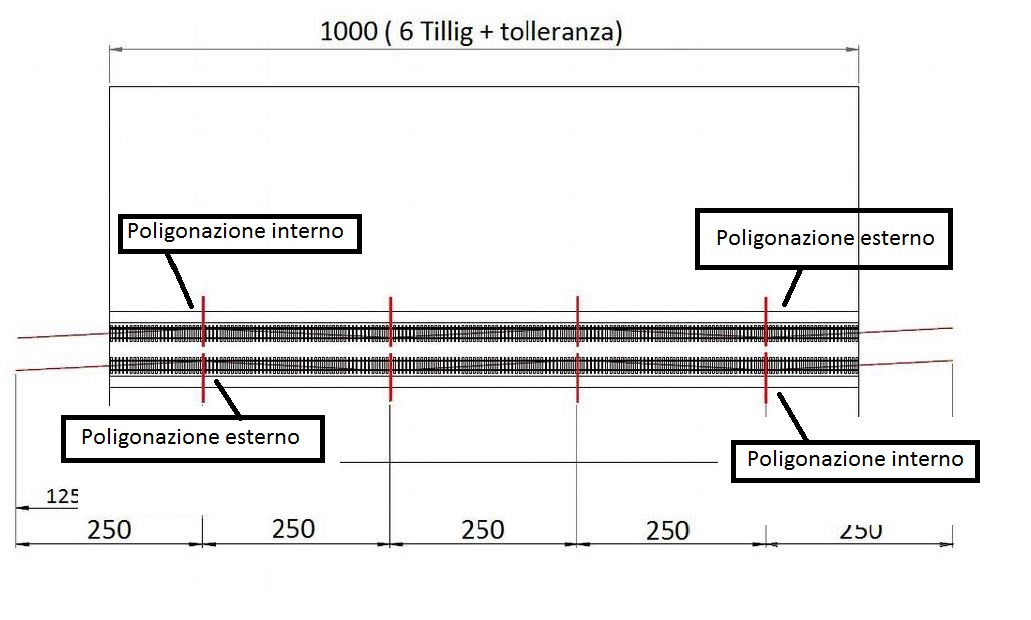

Guardando le norme del modulare, non ho trovato riferimenti a come collocare i primi due pali a distanza di 125 mm dal bordo.

Dalla figura mi sembra che vadano collocati:

- sulla testata destra: Palo con braccio di poligonazione esterno sul binario a monte (dispari), palo con braccio di poligonazione interno sul binario di valle (pari)

- sulla testata di sinistra: palo con braccio di poligonazione interno su binario a monte (dispari), palo con braccio di poligonazione esterno su binario a valle (pari)

Immagine:
Immagine
114,75 KB


E' corretto?
Fabrizio Borca
Avatar utente
Riccardo
Socio GAS TT
Messaggi: 5582
Iscritto il: dom dic 11, 2011 9:26 am
Nome: Riccardo
Regione: Lombardia
Città: Varese
Età: 52
Stato: Non connesso

Messaggio da Riccardo »

corretto Fabrizio,

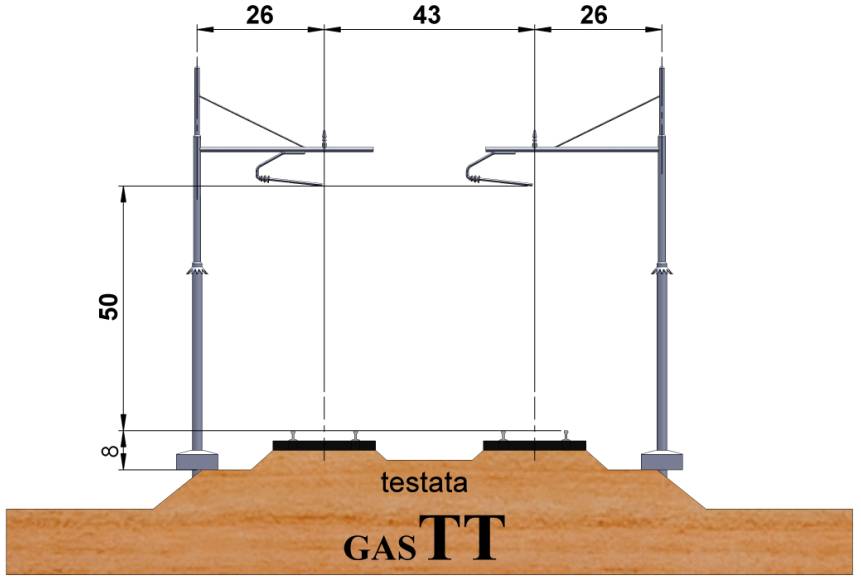

nelle norme vi è anche l'immagine vista testata con la posizione corretta dei pali

Immagine:
Immagine
31,61 KB
Riccardo
Avatar utente
gavinca
Socio GAS TT
Messaggi: 1855
Iscritto il: mar mag 22, 2012 1:07 pm
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Stato: Non connesso

Messaggio da gavinca »

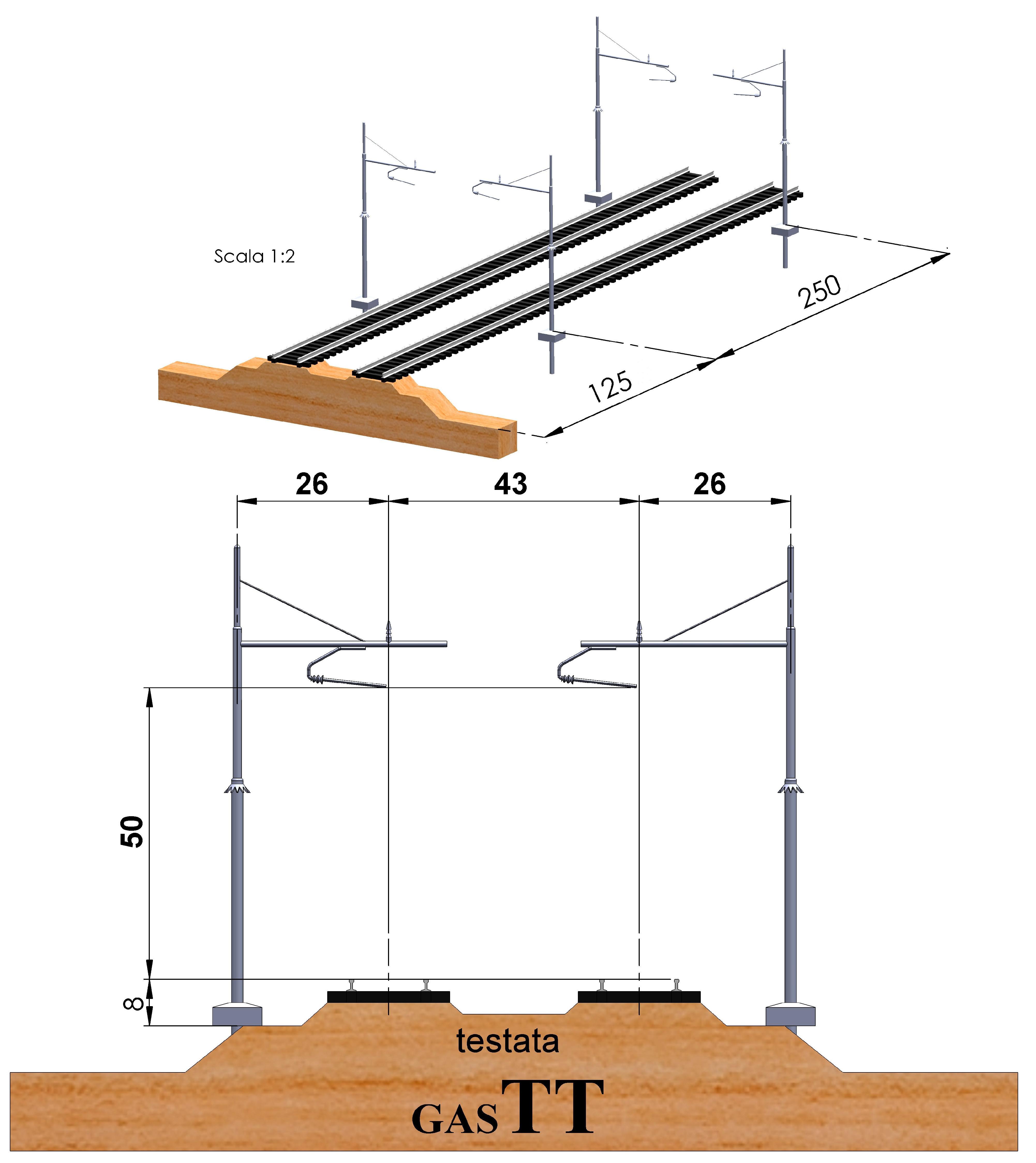

Con un immagine si capisce meglio, se guardi la testata i pali devono essere così:


Immagine:
Immagine
708,51 KB
Avatar utente
gavinca
Socio GAS TT
Messaggi: 1855
Iscritto il: mar mag 22, 2012 1:07 pm
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Stato: Non connesso

Messaggio da gavinca »

Ecco mi sono sovrapposto con Riccardo, togli pure il mio messaggio.
Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 10295
Iscritto il: gio nov 10, 2011 9:17 pm
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Età: 35
Stato: Non connesso

Messaggio da Fabrizio »

Ok ragazzi, grazie :wink: La testata la avevo vista, ma mi sorgevano dei dubbi se fosse quella destra, sinistra o se fosse la stessa cosa.
