Gottardo D&A... ho iniziato così

[gio_gio]

Un saluto a tutto il forum, mi permetto di esporre quanto eseguito fin d'ora del progetto "D&A ferrovia in miniatura"...
L'idea iniziale è sempre stata quella di costruire con una struttura aperta per poter ridurre al minimo gli ingombri (magari anche il peso).
La base nella parte anteriore (definita dove sorgerà la stazione) ha un listello di cm 5x2 (come si può vedere nella struttura scomposta nei file .pdf), mentre il restante dei lati esterni misura cm 4x2.
All'interno sono stati previsti dei listelli di cm 2x2, opportunatamente intrecciati e incastrati tra loro, per dare più resistenza e stabilità al tutto e allo stesso tempo poter sfruttare lo spazio anche in calare... praticamente il livello stazione sarà il punto "+-0" del plastico, mentre i vari dislivelli si distribuiscono (più o meno) tra cm -3 e cm +3 dal punto "+-0" della stazione.
Altra prerogativa sarebbe quella di rendere il tutto divisibile in due moduli speculari... quest'ultima da ben valutare!
Quello che le foto mostrano è l'attuale risultato:
Struttura Modulo dx
http://www.pausacafeone.it/Modellismo/m ... ura_01.pdf
Struttura Modulo sx
http://www.pausacafeone.it/Modellismo/m ... uttura.pdf
Illustarzioni del materiale e assemblaggio:
Elementi di sx



Elementi di dx



Base completa

[sal727]

Hai fatto un ottimo lavoro di falegnameria, però sinceramente non ho ben capito come lo vuoi realizzare, parli di due moduli, con quale sistema saranno uniti, guardando l'ultima foto dell'insieme, penso sia la parte superiore quella che si vede, nel modulo di sinistra hai messo il primo listello interno più alto rispetto quello destro, se procedi con il circuito della DeA andrebbe sempre allo stesso livello anche sulla destra.

[MrMassy86]

Un lavoro di Falegnameria curato e preciso, sono anch'io curioso di capire come procederai!!
Massimiliano

[v200]

Ciao Giovanni,
ottimo il lavoro di falegnameria per il telaio.
Sul discorso di dividere il plastico in due parti o moduli lo trovo un po azzardato, il problema maggiore per la divisione è quella di mantenere il gradiente di salita della rampa causa la struttura di supporto delle rotaie.
La struttura pensata per il plastico ovviamente è nata per un telaio monoblocco quindi non molto portante, anzi la struttura fatta a piloni e plance sarebbe da rivedere per inserire più supporti in maniera da non avere flessioni nel tempo ma specialmente nelle fasi di congiunzione/sganciamento.
Nel punto di sezionamento occorre creare dei supporti solidi che serviranno da punto di ancoraggio per il tracciato in modo che non vengano spostamenti delle rotaie sia assiali che verticali. Per la parte elettrica non sarebbe un grosso problema.

[v200]

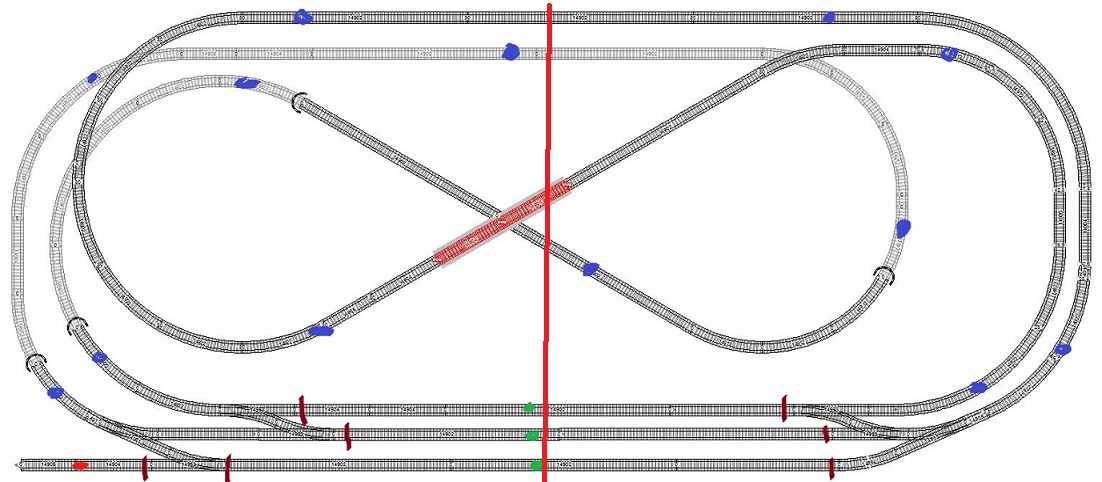

Se prendiamo un attimo la pianta del plastico della D&A la divisione in due blocchi troviamo nel viadotto e nel piazzale stazione i due punti critici ( divisione nel senso alto/basso )
Dividere un ponte o viadotto non è mai consigliabile in più troviamo anche il piazzale stazione dove avvengono manovre o soste sul medesimo asse il che può creare non pochi problemi se non si fanno combaciare bene le rotaie ripristinando la corrente tramite un bus o condotta cavi elettrici.
personalmente sconsiglio l'opzione della divisione in due moduli

[gio_gio]

Ciao Salvatore,
in effetti non sono molto bravo a spiegare quello che ho in "testa"... ma ora che ho delle domande a cui rispndere spero di fugare qualche dubbio.
Tralasciando il discorso "modulare", che deve essere ancora assimilato prima di divenire definitivo, l'unione tra i due moduli (che in fase di avnzamento dei lavori potrà essere anche permanente) verrà eseguita eseguendo 3 fori sui lati che si vedono appoggiati nella immagine, con delle robuste rondelle per aumentare la "morsa".

(con l'avanzamento dei lavori posterò immagine particolareggiata...)

La scelta del listello più alto solo sulla sx nasce dal fatto che scendendo a cm -3, sulla parte dx, in linea con la sx, non sarei riuscito a inserire la curva che arriva dal passaggio a lvello e entra in galleria... forse con queste altre immagini si capisce meglio (dal rendering alla realizzazione è stata fatta la modifica di inserire un listello tutto di cm 2, quindi più basso)


@Massimiliano
@Roberto
Ho seguito con iteresse le discussione e i Vosri interventi, agli altri utenti, nei vari progetti; come già detto in fase d'opera e con i vostri consigli credo che riusciremo a trovare le soluzioni più consone! Per il momento grazie a tutti...

[FraPis]

Buona idea alternativa Giovanni, vorrei capire se hai intenzione di usare le plance piattaforma previste in raccolta o cosa, inoltre dove andrai a poggiare i piloni intermedi? oppure hai intenzione di supportare solo sullo scheletrato?

[gio_gio]

Ciao Francesco,
Premetto di aver letto con molto interesse il tuo post: Plastico ferrovia Gottardo DeA Scala N by FraPis.
Detto questo rispondo alle domande:
La mia intenzione è quella di utilizzare le plance, per quanto riguarda i "piloncini" di supporto, mi sono reso conto che il telaio aperto non renderà possibile inserirli "finemente" come potrebbe richiedere la posa delle piattaforme, quindi credo che dovrò rivedere questa mia idea, e chiudere gli spazi in maniera da avere più possibilità per posizionare le varie altezze degli stessi che intenderei fare (non con listelli da cm 1x1) con altezze predefinite.

[FraPis]

L'idea di utilizzare listelli 1x1 non l'ho presa neanche in considerazione, per il resto ho cercato di mantenere le dimensioni proposte da DeA anche se per esigenze di economia dei materiali ho ridotto da 80mm a 70mm lo spessore della base ed infine ho utilizzato del compensato da 4mm al posto di quello da 6mm

[gio_gio]

Infatti avevo letto della tua scelta (riguardo ai piloncini...) per il resto, come puoi vedere, gli spessori per il mio progetto sono maggiormente sottodimensionati!
Sperem...

[v200]

Un paio di considerazioni occhio alle altezze in galleria e sotto al viadotto. Per le gallerie deve passare la mano per pulizia rotaie e recupero rotabili. Sotto al viadotto e portali deve passare la loco anche con pantografi alzati

[gio_gio]

@Roby...

[v200]

Per il plastico guarda la discussione generale per quello della De Agostini sul Gottardo. Alcuni temi sono stati trattati

[gio_gio]

Nel fine settimana, con più tempo, senza meno mi farò una bella lettura. Nuovamente grazie, Roby.

[v200]

Di nulla se hai bisogno chiedi pure.

[gio_gio]

Ecco alcune immagini di come e con che cosa vengono uniti i moduli:

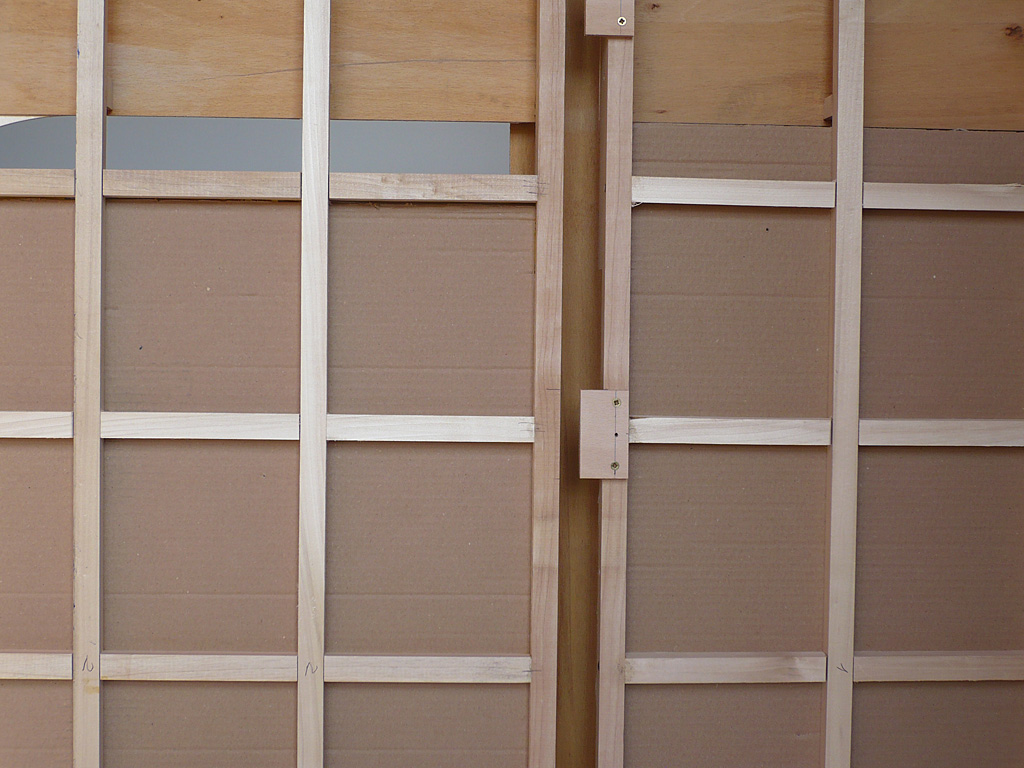

Particolare 1 di unione tra moduli, vista da sotto

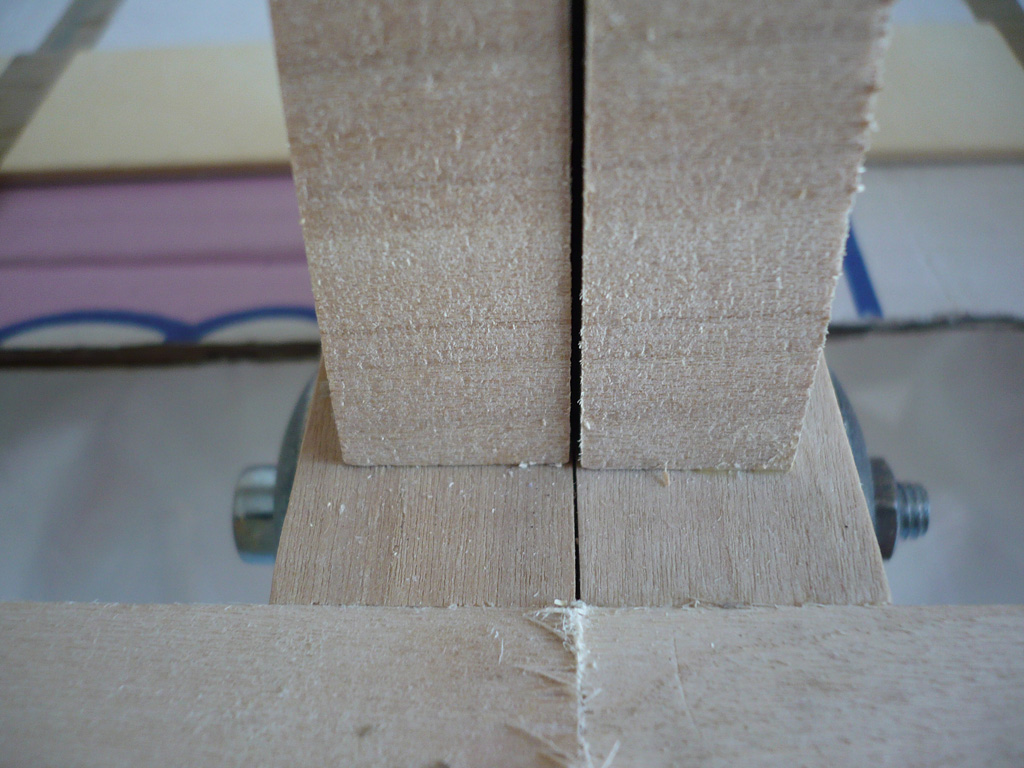

Particolare 2 di unione tra moduli

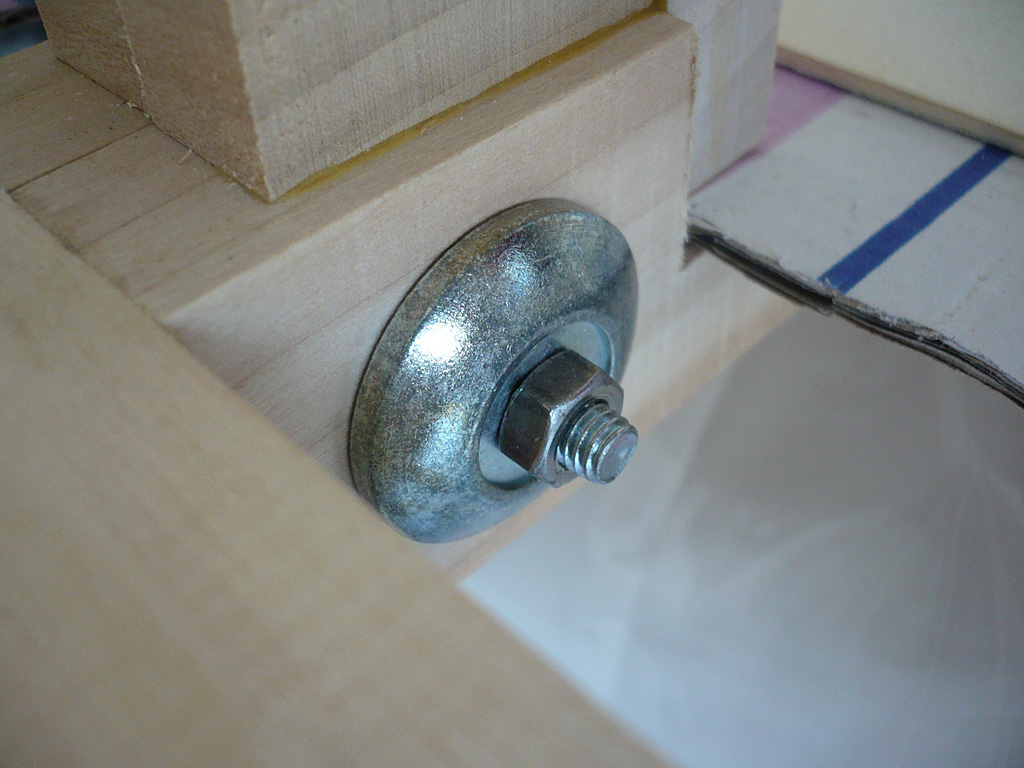

Particolare 3 di unione tra moduli

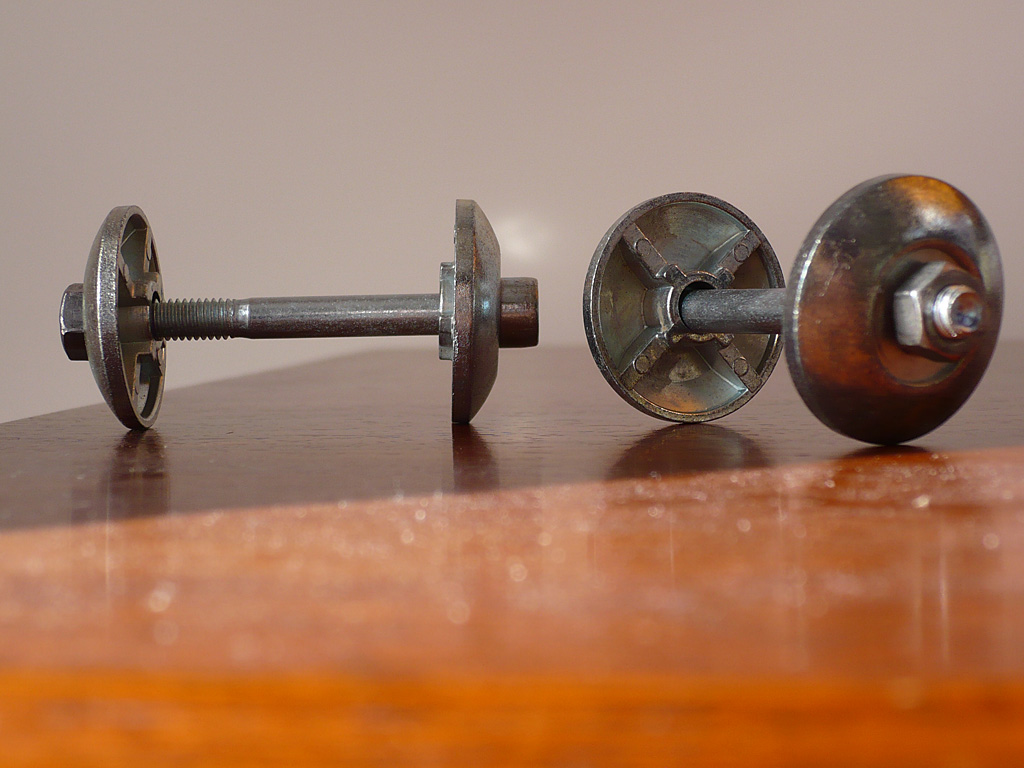

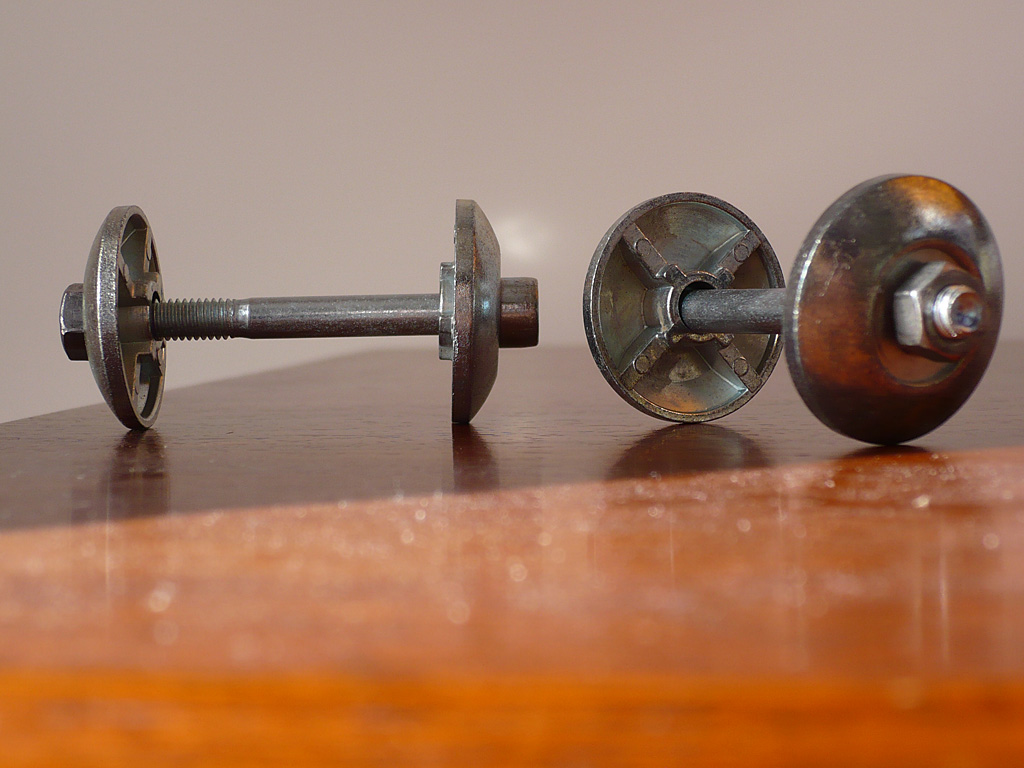

Particolare 4 di unione tra moduli, le viti

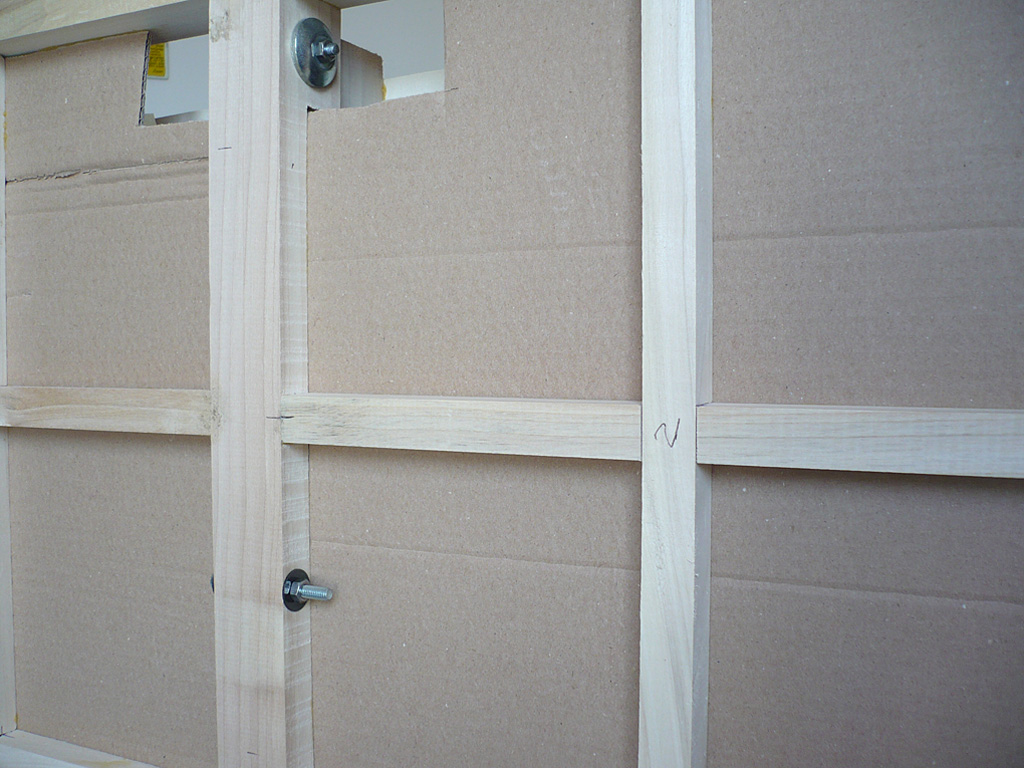

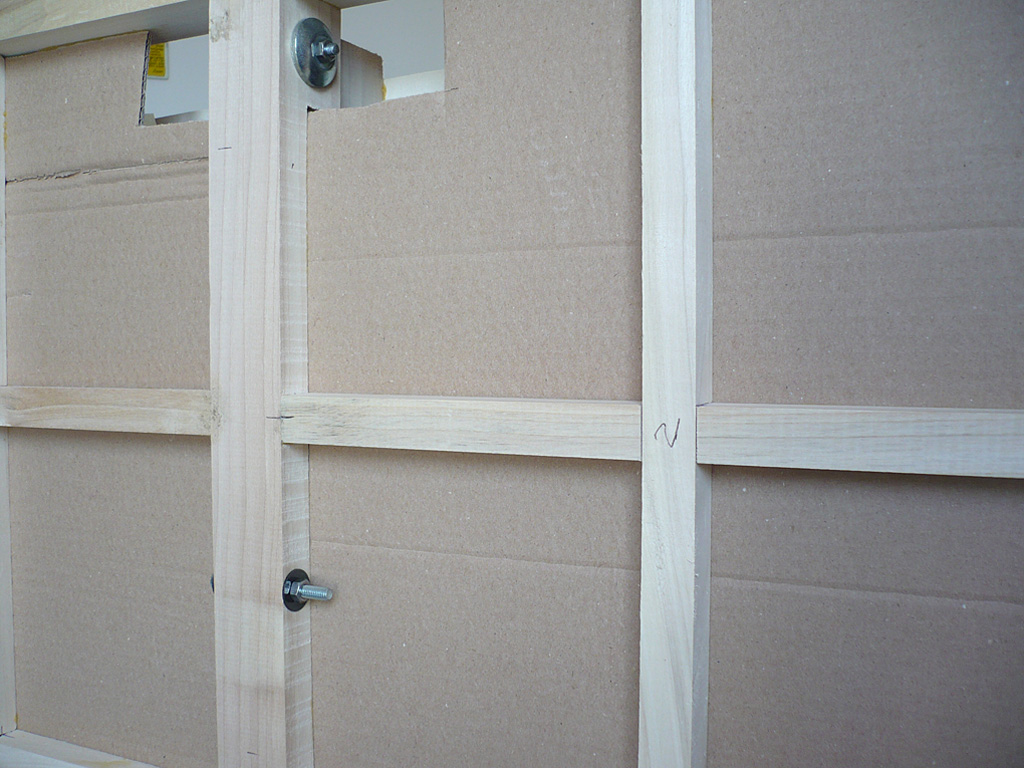

Particolare 5 di unione tra moduli, vista da sotto

Come si può notare dalla prima e ultima immagine, ho già predisposto un piano unico a livello "cm -3"... avendo una base aperta ma con supporti a formare dei quadrati (più o meno) di cm 17x17, ho pensato di mettere del robusto cartone ( ) di spessore, circa, mm 3.

[sal727]

Scusa Giovanni, non era meglio un foglio di compensato da 4mm al posto del cartone, molto più resistente e meno deformabile, o è un problema lo spessore.

[v200]

Anche perchè con la deposizione della ghiaia la miscela di acqua-vinavil-sapone per farla aderire potrebbe intaccarlo. Anche con colle e vernici diluite il cartone può avere problemi

[gio_gio]

Cosa ne dite... è proprio una idea da scartare? Avrei bisogno di riciclare il più possibile!

[FraPis]

Cosa ne dite... è proprio una idea da scartare? Avrei bisogno di riciclare il più possibile!

Credo che il compensato da 4mm sia la soluzione migliore, troppo delicata la base in cartone

[v200]

Meglio una superficie rigida per bloccare i vari elementi , il cartone proprio no.
Non solo utilizzando colle e colori puoi avrebbe problemi di resistenza con il cartone, ma devi poi fissare le rotaie,plance bloccare cavetti ,parte del paesaggio. Inoltre il cartone assorbe umidità e si può deformare.
Il tracciato delle rotaie deve essere ben posizionato su superfici stabili in piano. Le rotaie con caldo e freddo tendono a dilatarsi i deviatoi hanno bisogno che le rotaie di entrata e uscita siano ben bloccate tramite chiodini o incollaggio. I piloni delle rampe devono rimanere in piano per dare l' angolazione perfetta per far salire i convogli.
Vedi perche occorre un piano stabile in legno multistrato o MDF.

[gio_gio]

oK! Credo di aver combinato una bella confusione...

[v200]

Ma no dai, muovere i primi passi in un ambiente nuovo non è mai semplice e alcuni errori capitano

[gio_gio]

Scusa Giovanni, non era meglio un foglio di compensato da 4mm al posto del cartone, molto più resistente e meno deformabile, o è un problema lo spessore.

Scusa Salvatore se non ho risposto direttamente ieri alla domanda, ma sono stato preso dallo sconforto...
Riprendo rispondendo che in qualsiasi caso i mm 3 sono indicativi, anche mm 4 potrebbero andare bene! Grazie per la pazienza dimostratami.

[Excalibur]

Scusami Giovanni, non sono a conoscenza se ti trovi al tuo primo plastico, o se hai esperienza nel campo.
Io mi trovo al primo e non avendo nessuna esperienza in merito, sto seguendo scrupolosamente le istruzioni della DeA, migliorate coi consigli degli esperti, in tal modo sono sicuro di non sbagliare.
Non ho ben capito perchè non fai altrettanto e ti stai avventurando in imprese, senz'altro lodevoli, ma che alla fine potrebbero risultare sbagliate e difficilmente riparabili.
