sto realizzando un piccolo ovale da regalare a mio nipote per Natale: ho usato binari roco line e per le curve i modelli 43423 R3: Ora vorrei inserire una coppia di deviatoi per realizzare un secondo binario di stazione; i deviatoi, per guadagnare sul rettilineo dovrebbero essere inseriti al posto di uno dei binari curvi. Con Scarm non riesco a capire quali usare e se è possibile.
Buon Natale
Ben arrivato! Fai login o registrati per fruire di tutte le funzionalità del forum e del sito.
Se eri già registrato e non ti ricordi la password usa questo link per recuperare l'accesso.
Sito e forum dedicati al fermodellismo, il nostro hobby viene praticato in molte maniere diverse, tutte ugualmente valide: hai un plastico? oppure sei un collezionista? oppure un semplice appassionato? Non esitare a scrivere nel forum, tutti gli interventi sono benvenuti... Postate foto e video del vostro plastico e chiedete aiuto per ogni problema o curiosità inerente al nostro hobby.
anello con binari roco
Moderatori: MrMassy86, adobel55, lorelay49
-
claudioredaelli
- Messaggi: 404
- Iscritto il: martedì 3 gennaio 2012, 16:42
- Nome: Claudio
- Regione: Lombardia
- Città: Usmate Velate
- Stato: Non connesso
-
saverD445
- Socio GAS TT
- Messaggi: 4309
- Iscritto il: mercoledì 2 maggio 2012, 21:07
- Nome: Valerio
- Regione: Sardegna
- Città: Macomer
- Stato: Non connesso
Re: anello con binari roco

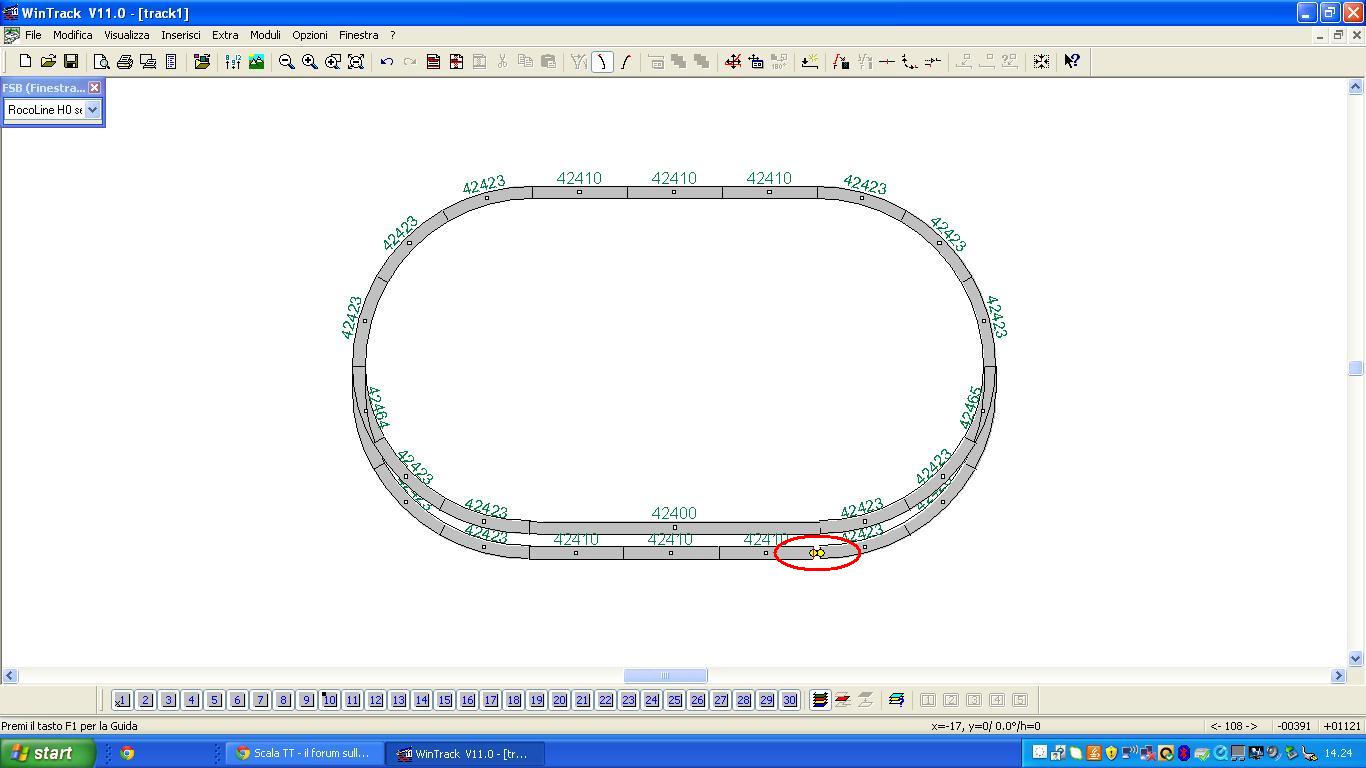

Ciao Claudio, l'unica soluzione è mettendo due deviatoi 42464 e 42465 , però l'anello esterno non rimane ad R3
Ho usato solo curve R3 e per comodità di disegno ho inserito i binari flessibili nella parte della stazione.
Immagine:
64,05 KB
Ho usato solo curve R3 e per comodità di disegno ho inserito i binari flessibili nella parte della stazione.
Immagine:
64,05 KB
Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube
-
Docdelburg
- Socio GAS TT
- Messaggi: 6505
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: anello con binari roco
La proposta di Valerio mi sembra che non rispetti il normale interbinario dei Roco Line.
Per attenersi alle geometrie suggerite dalla casa bisognerebbe fare così:

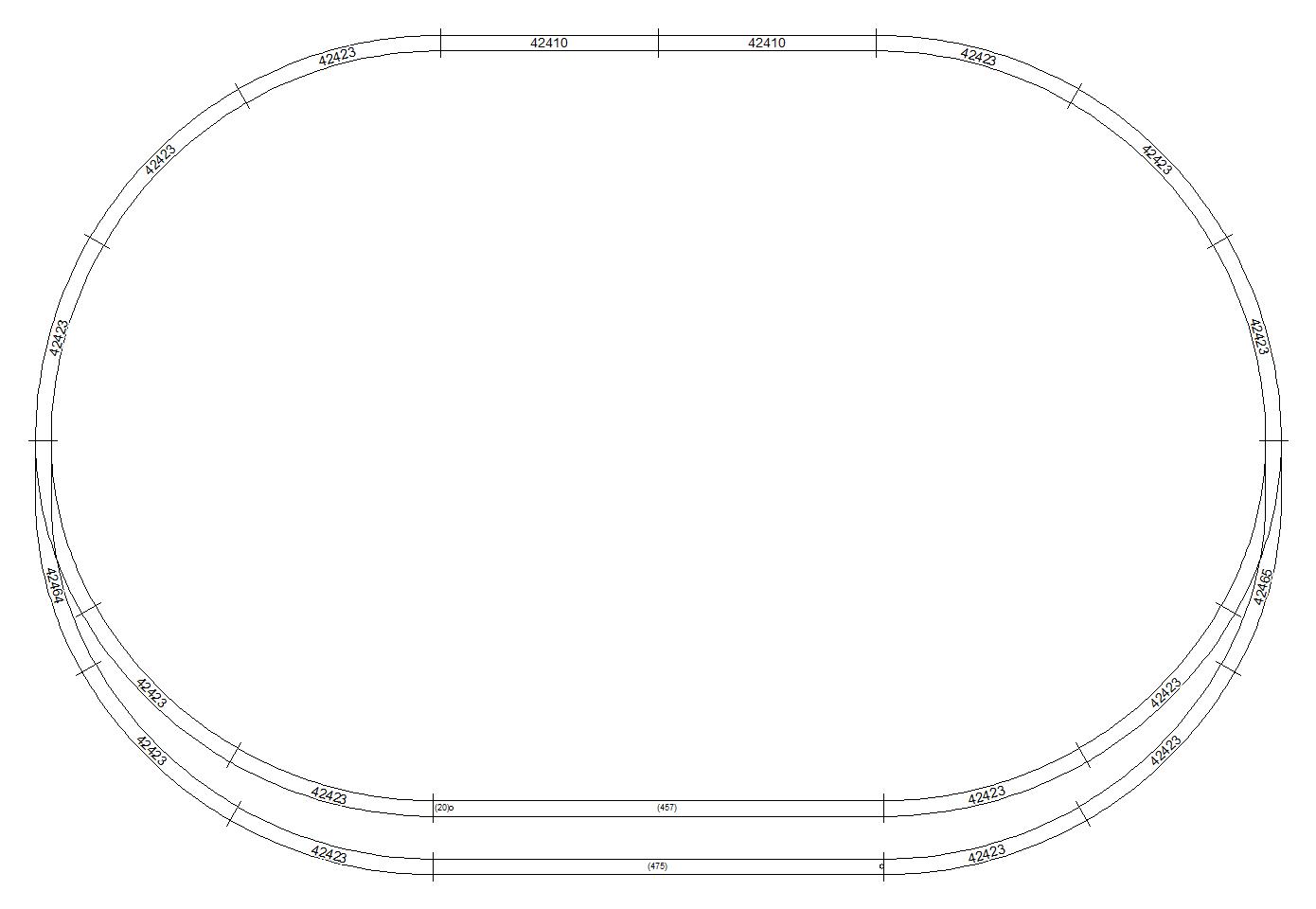

1- acquistare due flessibili e ancora due curve R3. In questo modo i binari sono piuttosto lunghi. I tratti rettilinei necessitano di binari da adattare in lunghezza.
Immagine:
98,74 KB
2- acquistare due flessibili e due curve R2. Stesso interbinario ma binari un pò più corti.
Immagine:
125,61 KB
Per attenersi alle geometrie suggerite dalla casa bisognerebbe fare così:
1- acquistare due flessibili e ancora due curve R3. In questo modo i binari sono piuttosto lunghi. I tratti rettilinei necessitano di binari da adattare in lunghezza.
Immagine:
98,74 KB
2- acquistare due flessibili e due curve R2. Stesso interbinario ma binari un pò più corti.
Immagine:
125,61 KB
-
saverD445
- Socio GAS TT
- Messaggi: 4309
- Iscritto il: mercoledì 2 maggio 2012, 21:07
- Nome: Valerio
- Regione: Sardegna
- Città: Macomer
- Stato: Non connesso
Re: anello con binari roco
Ciao Mauro, l'interbinario non l'ho misurato,dunque se ho sbagliato, mea culpa
.
Comunque tornava tutto senza forzature, naturalmente usando due binari flessibili per comodità delle compensazioni .

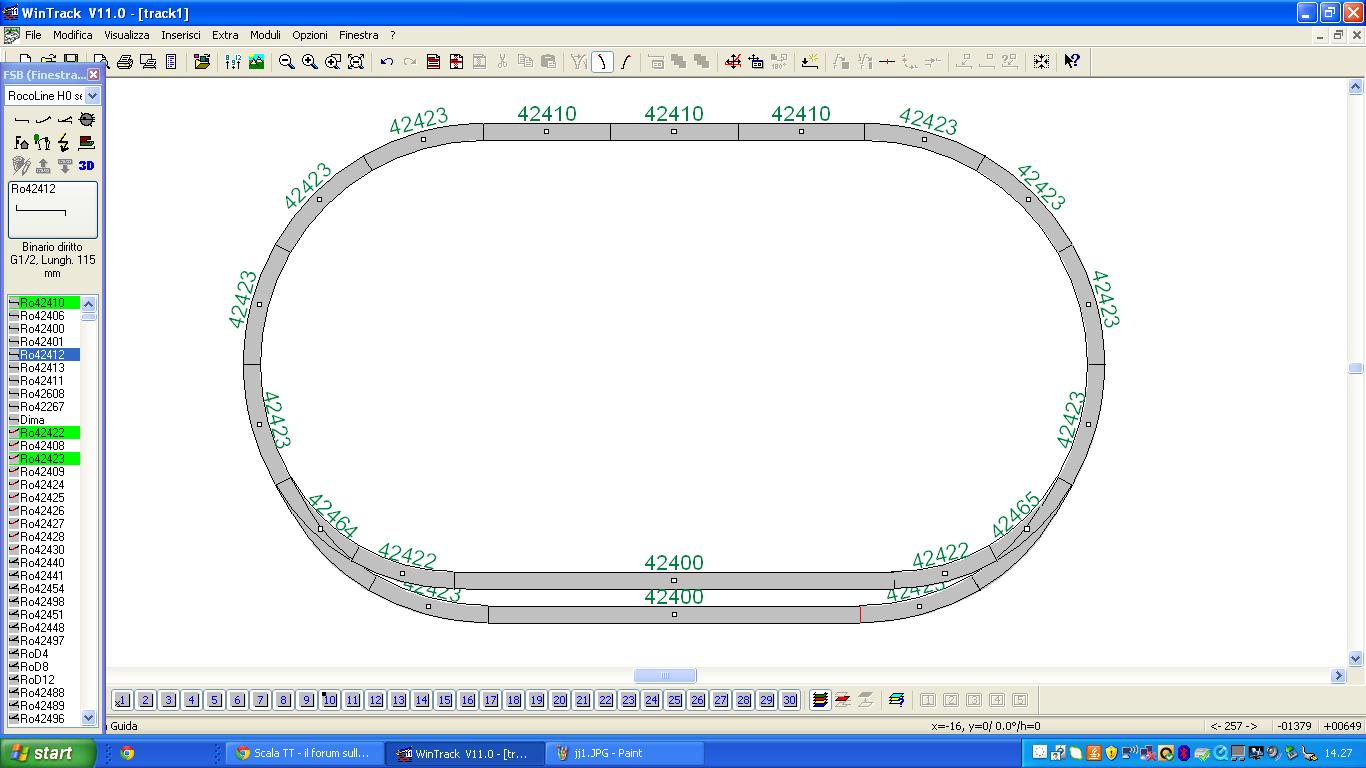

Ho rifatto anche la versione mettendo i due deviatoi prima .
Immagine:
69,11 KB
. Comunque tornava tutto senza forzature, naturalmente usando due binari flessibili per comodità delle compensazioni .
Ho rifatto anche la versione mettendo i due deviatoi prima .
Immagine:
69,11 KB
Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube
-
claudioredaelli
- Messaggi: 404
- Iscritto il: martedì 3 gennaio 2012, 16:42
- Nome: Claudio
- Regione: Lombardia
- Città: Usmate Velate
- Stato: Non connesso
Re: anello con binari roco
nella prima soluzione proposta da Mario cosa significa "binario da adattare"? devo prendere un binario e tagliarlo?
grazie per l'aiuto
grazie per l'aiuto
Claudio
-
Docdelburg
- Socio GAS TT
- Messaggi: 6505
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: anello con binari roco
saverD445 ha scritto:
Ciao Mauro, l'interbinario non l'ho misurato,dunque se ho sbagliato, mea culpa
Ma va là....
sono io che ho la fissa per i binari Roco.Quello che hai fatto tu va benissimo; l'interbinario è solo un pò ridotto ma non succede nulla se non metti altri deviatoi.
claudioredaelli ha scritto:
nella prima soluzione proposta da Mario cosa significa "binario da adattare"? devo prendere un binario e tagliarlo?
grazie per l'aiuto
Si. La presenza dei due deviatoi in curva fa sì che occorra fare una piccola aggiunta ai normali binari in commercio.
