un plastico da soffitta

[nocera87]

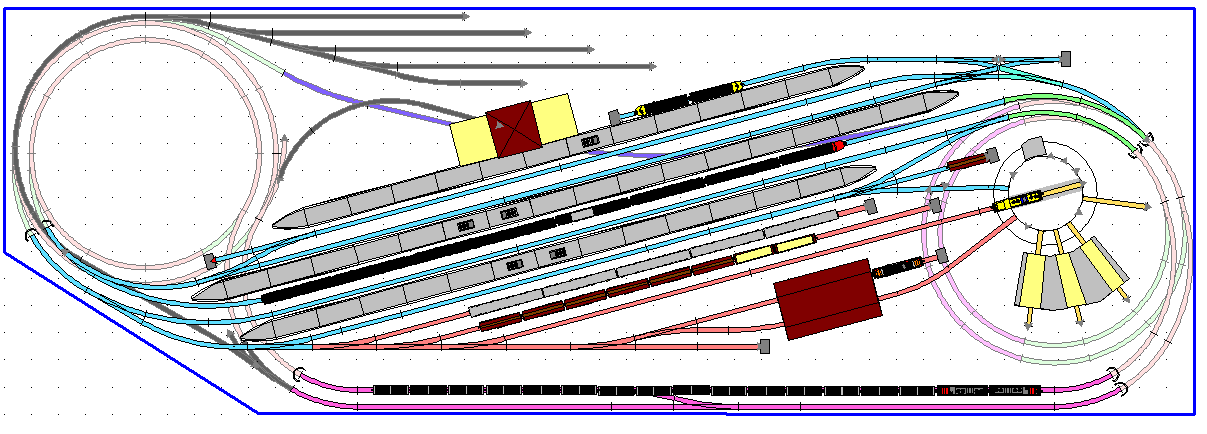

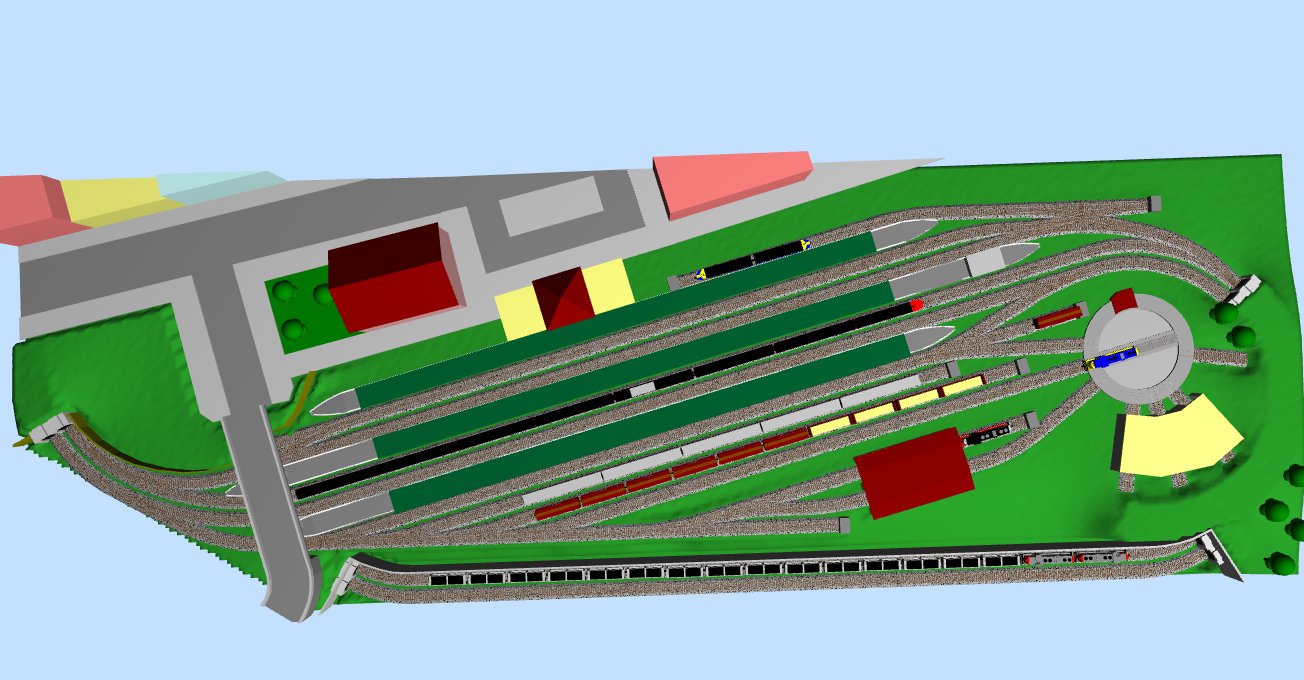

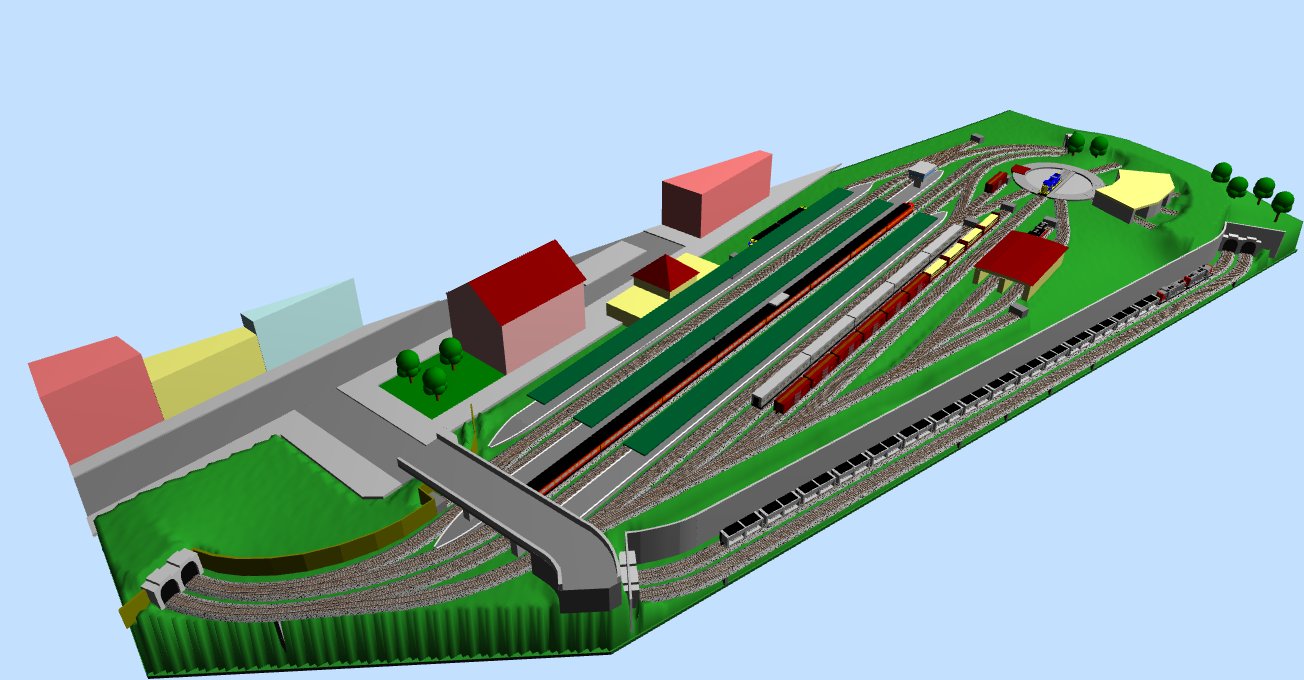

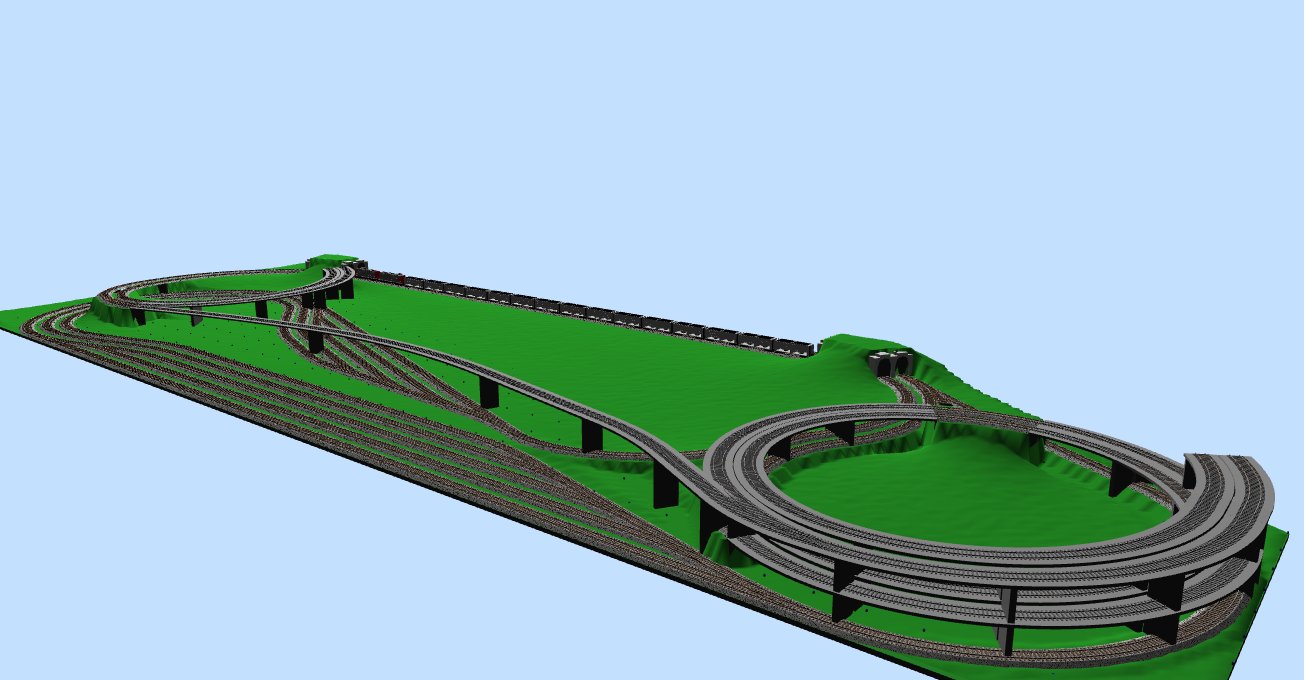

Salve a tutti... dopo le presentazioni questo è il primo thread che apro e vi volevo sottoporre la mia idea di progetto. Dopo qualche mese di studio penso di aver elaborato un buono progetto definitivo stando attento al realismo degli elementi, ma con qualche licenza stilistica/logistica. Il plastico misura 440x150 e dovrebbe essere mobile, ovvero ruotare lungo un asse parallelo alla dimensione maggiore per guadagnare un pò di spazio in soffitta quando non lo si usa. Ho pensato ad una linea a doppio binario per avere la possibilità di farci girare 2 treni in contemporanea con la possibilità di poter creare una terza linea (di montagna) e trasformare il plastico in una L. La stazione prevede un deposito loco, una officina e dei binari morti per il deposito dei vagoni. sotto il piano principale c'è la stazione nascosta e dei rami per invertire la marcia delle locomotive (rimanendo fedele al fatto che i treni marciano sulla sinistra). Ho preso spunto dalla stazione della mia città. Le banchine sono circa 2 metri, questo mi permetterebbe di avere convogli di 6/7 vagoni a 4 assi. Vi allego delle foto e spero in magnanime critiche.



Immagine:

135,7 KB

Immagine:

156,57 KB

Immagine:

57,28 KB

PS la stazione nascosta (grigio) è da completare

[MrMassy86]

Complimenti Francesco, un progetto davvero interessante, a me piace ma per la parte più tecnica ti lascio ai maestri del forum che ti daranno i giusti consigli,
Io nel frattempo seguirò molto volentieri gli sviluppi e ti auguro buona progettazione ciao Massimiliano

[gian paolo cardelli]

Che armamento hai usato?

[nocera87]

grazie Massimo.

L'armamento è PIKO... è un codice 100... l'ho preferito perchè è abbastanza semplice da assemblare... o almeno perchè è quello che ho imparato ad assemblare per primo...

[gian paolo cardelli]

Occhio agli aghi dei Piko, in primo luogo: hanno il brutto vizio di cedere al passaggio di rotabili un po' pesanti. Sul circuito potresti postare un'immagine della stazione nascosta? non mi è chiaro li suo collegamento al resto del plastico.

[Edo Mazzo]

complimenti..... ottimo progetto

[nocera87]

grazie Edoardo

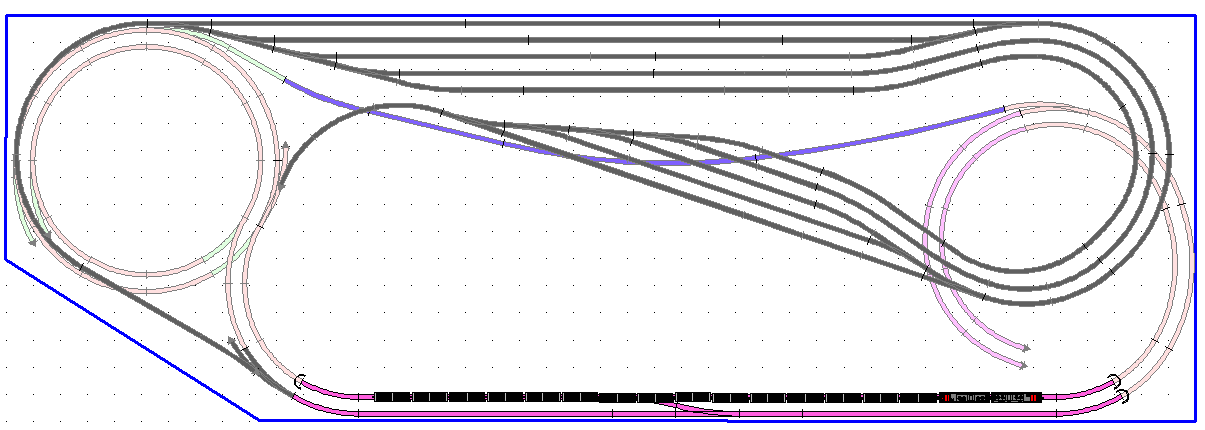

per Gian Paolo. Questo non è il definitivo della stazione nascosta. E' solo una idea che mi pemette di far sostare anche convogli più lunghi. Penso che il progetto definitivo lo dovrò poi adeguare a plastico costruito. Alcuni scambi in curva dovrò tagliarli. Parte del tracciato serve alla loco a invertire il percorso di marcia... e quindi un percorso obbligatoriamente dovrà essere sgombro.. avendo due spire a destra e due a sinistra ho strutturato il plastico in 3 livelli:

quota 150: stazione
quota 90/70: primo collegamento per inversione
quota 30/0: secondo collegamento + stazione nascosta

a quota 30 c'è la passerella (quella in basso a tutto=

Immagine:

35,9 KB

[dilan]

Progetto interessante, seguirò con piacere gli ulteriori sviluppi.

Ciao

[gian paolo cardelli]

Un'ultima cosa: il binario blu come è collegato al resto del circuito? lo scambio curvo a destra è chiaro, ma a sinistra?

[gian paolo cardelli]

In attesa ti comunico subito un paio di perplessità, nate dall'esperienza fatta su un plastico molto simile al tuo (era solo un metro più lungo, con la stessa larghezza):
1) ridisegnalo in modo speculare, se possibile: così com'è i convogli devono percorrere le spirali in salita sulla curva interna, che e' più ripida. Se il raggio interno e' il R2 la pendenza supera il 4%, mentre col R3 stiamo intorno al 3,5%, che rimane critico per alcune locomotive non abbastanza pesanti in caso di convogli di 6/7 carrozze, secondo le tue aspettative.
Invertendo il disegno guadagni almeno uno 0,5%, che non e' poco.

2) la stazione nascosta così com'è serve i convogli in una sola direzione, cosa poco efficiente.
Visto che già hai pensato a tre livelli, potrei consigliarti una configurazione a finto doppio binario, con un cappio di ritorno e binari di sosta per ogni livello inferiore.

Maggiori dettagli domani, ora mia moglie mi aspetta...

[Christian-E.656]

punto primo: il plastico è meraviglioso! punto secondo: come hai inserito quelle linee bianche sui marciapiedi [:I] ?

[saverD445]

Complimenti Francesco, piano stazione veramente interessante .

Seguirò gli sviluppi

[nocera87]

grazie ad Antonio, Christian e Valerio per i complimenti

allora... per i marciapiedi ho usato degli elementi hornby a titolo esemplificativo... quelli che metterò nel plastico li eseguirò artigianalmente grazie anche alle guide di questo sito.

rispondo a Gian Paolo: mi sono calcolato un attimo le pendenze dei raggi2... a sinistra ho un 2,5% mentre a destra è un 2,9% mantenendo una distanza verticale tra i PF di almeno 70mm... spero che basti, in ogni caso dovrò comunque fare aggiustamente in corso d'opera, binari alla mano.

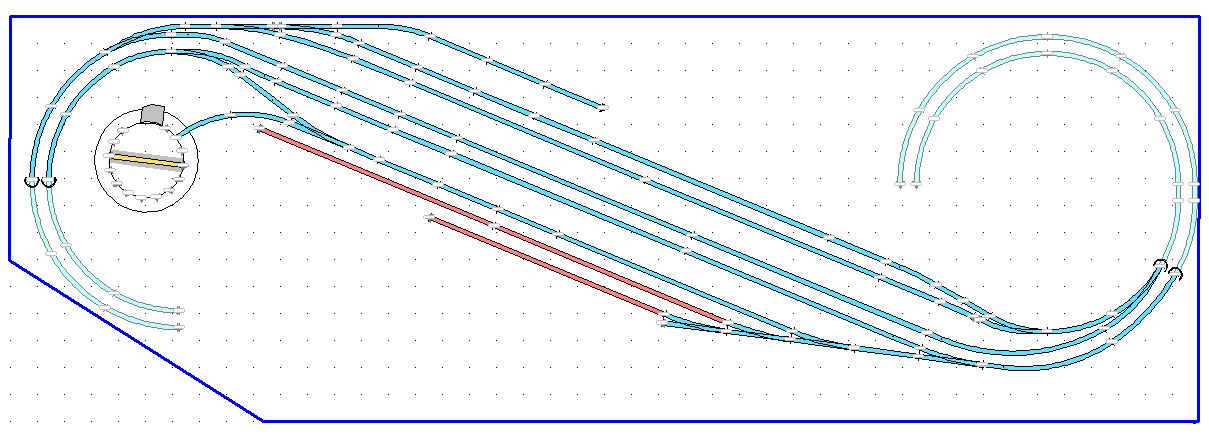

il binario blu che vedi si collega praticamente come a destra... ecco come funziona la parte nascosta:

Immagine:

109,5 KB

per quel che riguarda il cappio di ritorno ho preferito evitarlo per poter far circolare due treni contemporaneamente in direzioni opposte. forse se riesco ad inserire una spira dalla stazione nascosta al tratto in blu potrei modificare un pò i "tempi di percorrenza"

non so se mi è convenuto, ma in questo plastico ho preferito evitare i cappi di ritorno infatti la corrente gira senza nessun cortocircuito.

[gian paolo cardelli]

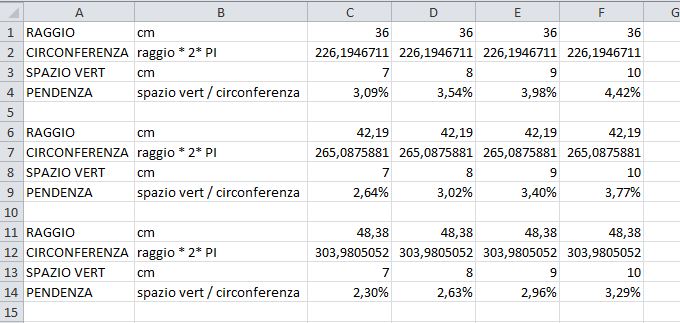

Sei sicuro del calcolo delle pendenze? a me risulta questo.


Immagine:

62,74 KB

Più tardi ti posto uno schema di quello che avevo in mente: ricorda inoltre che il cambio di pendenza in curva, specialmente con raggi così corti, non è consigliabile.

[nocera87]

così mi dice SCARM. non ho comunque usato dei raggi perfetti. Alcune curve inziano con raggio3 e finiscono con raggio2 in altra parte invece ho mezzo uno spezzone dritto per far terminare la curva dove serviva. Ti allego il file scarm

staz nascosta.zip (16,25 KB)

[gian paolo cardelli]

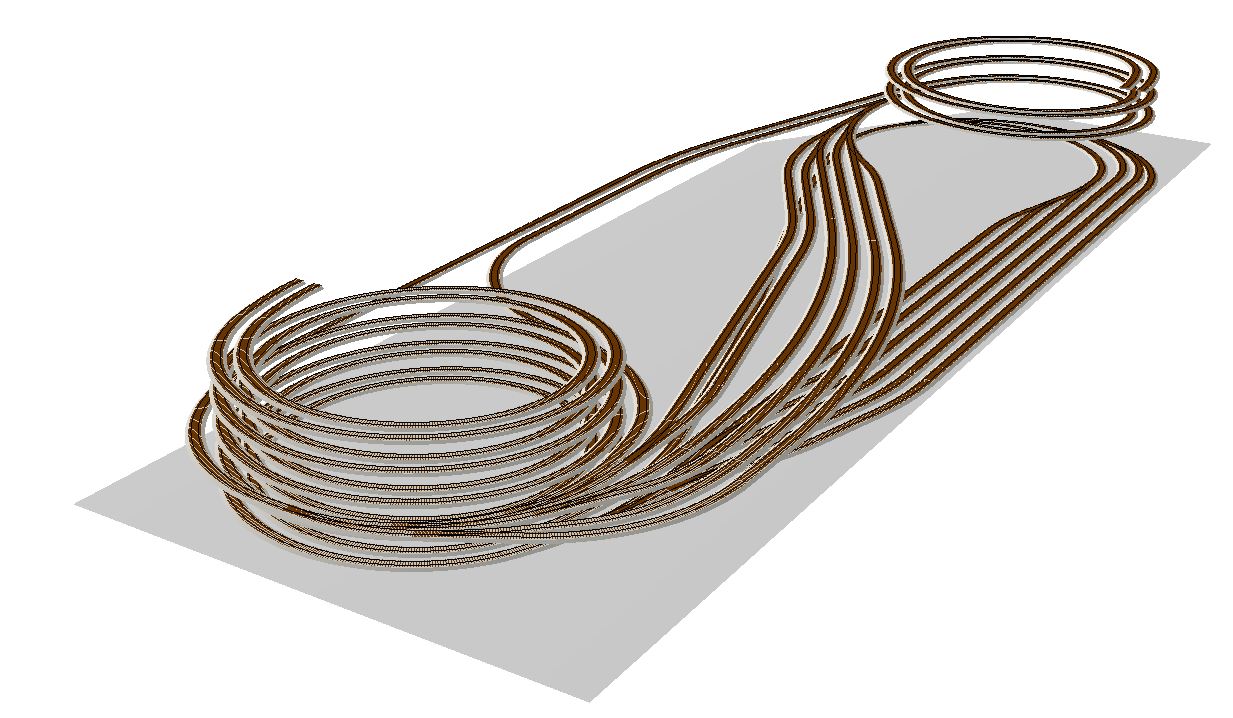

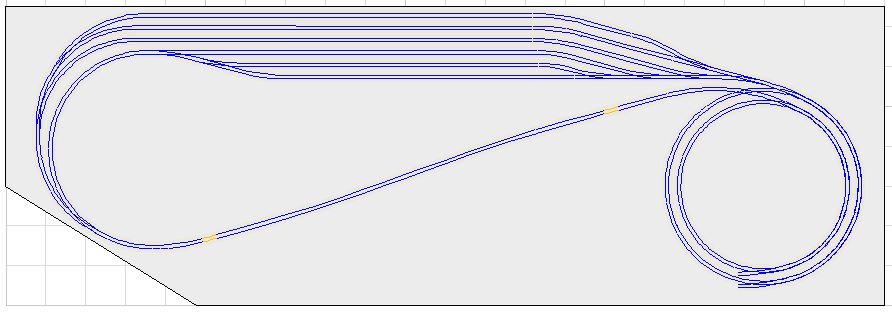

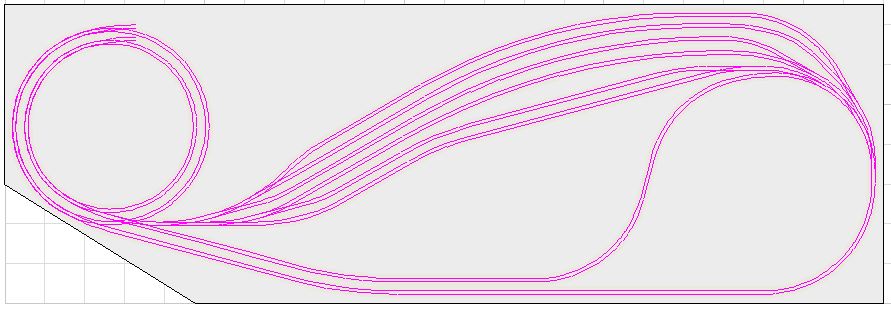

Verifico il tuo file, intanto ecco come potrebbero sistemarsi le stazioni nascoste in una configurazione ad "osso di cane" (finto doppio binario)

Immagine:

144,08 KBto doppio binario)

Immagine:

51,97 KB

Immagine:

60,63 KB

Non ho ancora disegnato il piano di stazione, ma più o meno dovrebbe avere le stesse dimensioni del tuo.

[nocera87]

qui si vede la differenza tra un fermodellista di esperienza e uno che invece adesso ha incominciato. una configurazione così complessa non mi sarebbe mai venuta in mente.

[gian paolo cardelli]

Beh, per la verità è più complessa, quanto ad itinerari possibili, la tua soluzione: qui l'unico "trucco" applicato è l'incastonamento della spirale di destra (binari blu verso la stazione nascosta inferiore) dentro il finto cappio di ritorno della stazione nascosta superiore (binari porpora).

La configurazione ad osso di cane poi elimina i cappi di ritorno, purchè durante lo sviluppo del tracciato non ci siano collegamenti tra le due linee: a parte quello che hai piazzato sulla linea di parata - e di cui non ho compreso lo scopo - ho visto che non ne hai messi nemmeno in stazione, cosa non molto realistica, ma dettata dal relativamente scarso sviluppo in lunghezza dell'impianto.

Ultima nota, per il momento: fai caso che ridisegnando la stazione in modo speculare l'uscita verso la linea secondaria stavolta può svilupparsi per intero: uscendo in basso a destra corre sopra il cappio di ritorno della stazione nascosta superiore e può raggiungere, costeggiando il bordo del plastico, una stazioncina di testa da piazzare sopra la spirale di sinistra.

[nocera87]

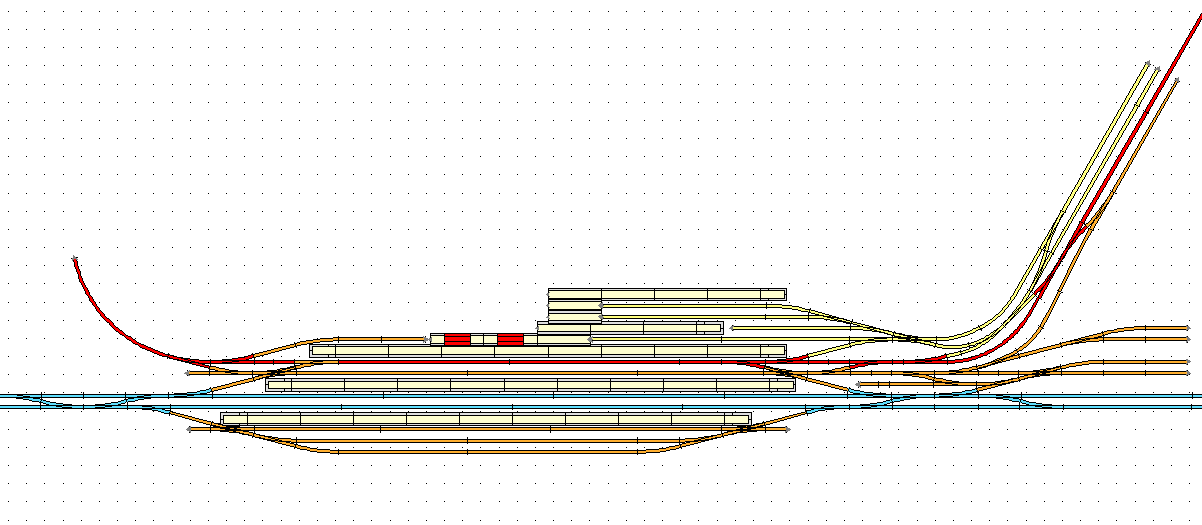

ciao Gian Paolo... allora lo scambio che vedi sulla linea di parata non ci dovrebbe essere in quando l'ho usato solo per distanziare i binari tra di loro, ma mi sono scordato alla fine di cancellarlo, se avessi voluto mettere tutti i dovuti scambi in stazione mi sarebbero serviti 7 metri. Questo è un progettino di stazione che mi sarebbe piaciuto realizzare e che dovrebbe essere abbastanza "al vero" e che pure ha 2 linee, un deposito vagoni, loco e uno scalo merci


Immagine:

24,03 KB

Per quanto riguarda la linea secondaria avevo pensato di aggiungere un modulo di 110x140 in basso destra e realizzare un modulo di montagna... simile a quello che ha fatto il nostro "collega" sig. Rossi:



per migliorare la staz nascosta ci lavorerò ancora un pò sopra... appena elaborato il tutto, posterò!

[gian paolo cardelli]

Ottimo: sto intanto studiandomi il tuo piano di stazione, e la mancanza di collegamenti tra le due linee qualche problemino lo da: per esempio un convoglio su uno dei binari tronchi in basso non ha alcun modo di andare sull'altro binario in caso di ripartenza...

[nocera87]

no, dovrebbe fare tutto il giro del plastico per trovarsi sull'altro lato

[gian paolo cardelli]

no, dovrebbe fare tutto il giro del plastico per trovarsi sull'altro lato

Cioè viaggiando sul binario illegale ed allo stesso tempo impedendone la marcia ad altri convogli...

[nocera87]

purtroppo non ho trovato lo spazio per inserire un'asta di manovra.

[gian paolo cardelli]

Tra un ritaglio di tempo e l'altro provo a vedere cosa si può fare, ma la Geometria e la Trigonometria non ammettono eccezioni: almeno per il piano di stazione temo che dovrai orientarti su deviatoi con interbinario minore del Piko, che è perfetto per le curve strette modellistiche, ma tragico per i rettilinei...

[nocera87]

ciao Gian Paolo, ti allego una prova che ho fatto specchiando il progetto... anche se nelle curve ho raggio4 e r3 ho trovato non poche difficoltà ad organizzare il tutto a partire dalle corde degli angoli per finire alla lunghezza dello scalo merci e delle banchine che si riducono di parecchio... praticamente ho guadagnato di larghezza, ma ho perso di lunghezza.



Immagine:

30,95 KB
