catenaria
Ciao ragazzi volevo sapere quanto deve essere lunga la catenaria per le curve, se c'e' un limite di lunghezza o no, quella che mi ha dato il mio fornitore è di 27 cm, ma ho dei dubbi. Grazie per l'aiuto.
Rossetti Massimo
-
roy67
- Socio GAS TT
- Messaggi: 6505
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: catenaria

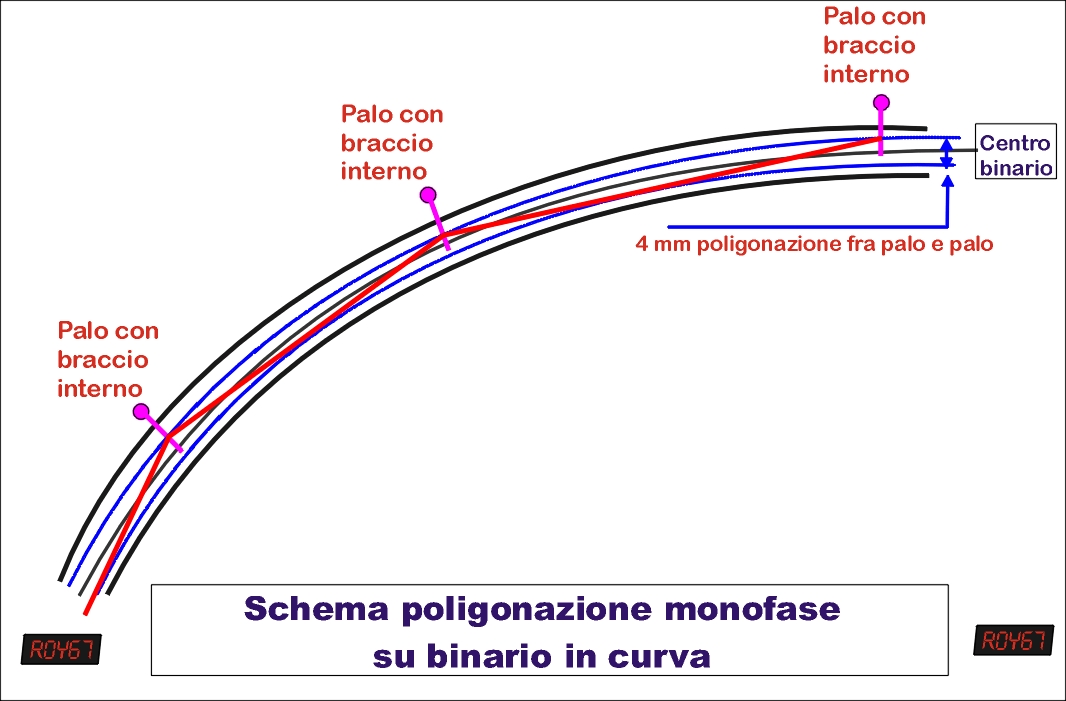

La distanza fra i pali devi calcolarla in base al raggio curva.
Il filo di contatto deve rimanere entro i 4 mm (2 mm per parte) rispetto al centro binario.
Vedi schema:
Immagine:
227,44 KB
Di conseguenza la distanza fra i pali dovrà essere tale che il filo rimanga, fra palo e palo, a tale distanza massima, altrimenti il pantografo esce.

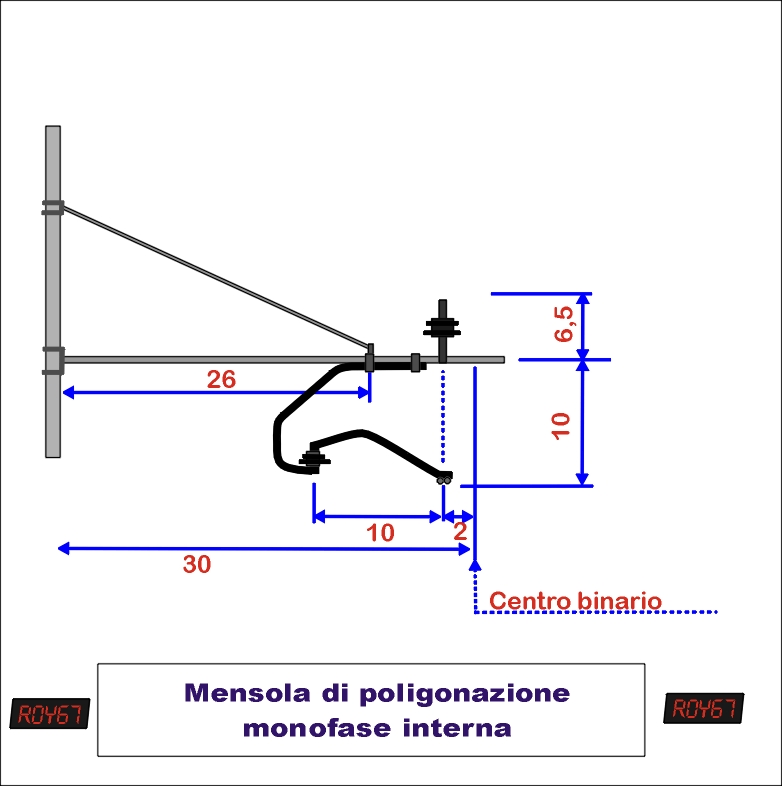

Ovviamente i pali dovranno essere posizionati all'esterno curva con mensole interne, tipo queste:
Immagine:
114,86 KB
Il filo di contatto deve rimanere entro i 4 mm (2 mm per parte) rispetto al centro binario.
Vedi schema:
Immagine:
227,44 KB
Di conseguenza la distanza fra i pali dovrà essere tale che il filo rimanga, fra palo e palo, a tale distanza massima, altrimenti il pantografo esce.
Ovviamente i pali dovranno essere posizionati all'esterno curva con mensole interne, tipo queste:
Immagine:
114,86 KB
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)
-
cybergianni
- Messaggi: 320
- Iscritto il: lunedì 17 giugno 2013, 17:50
- Nome: giovanni maria
- Regione: Piemonte
- Città: ceres
- Stato: Non connesso
Re: catenaria

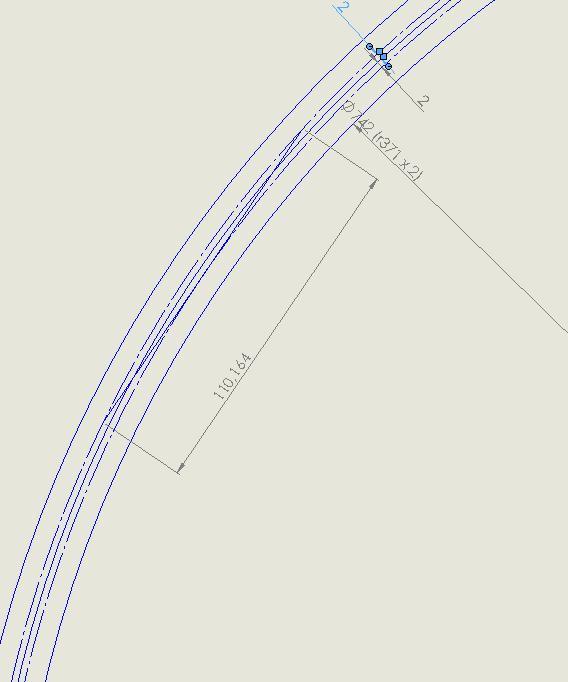

ciao ragazzi.. per semplificare la vita ti allego dimensioni che devi tenere tra un palo e l'altro ora piattazzo di pasta e poi a curare l'orografia del plastico...
Immagine:
28,95 KB
Immagine:
28,95 KB
Gianni Visentin --- se fosse vero che sbagliando si impara io sarei come minimo premio Nobel
-
roy67
- Socio GAS TT
- Messaggi: 6505
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: catenaria
arioso ha scritto:
il raggio della di curva è di 371mm arc. 45
Devi quindi mettere un palo ogni circa 10 cm.
371 mm di raggio è molto poco..
Più il raggio è stretto più i pali vogliono vicini.Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)
-
dilan
- Messaggi: 3959
- Iscritto il: martedì 7 maggio 2013, 7:32
- Nome: Antonino
- Regione: Lombardia
- Città: Scanzorosciate
- Stato: Non connesso
Re: catenaria
roy67 ha scritto:
La distanza fra i pali devi calcolarla in base al raggio curva.
Il filo di contatto deve rimanere entro i 4 mm (2 mm per parte) rispetto al centro binario.
Vedi schema:
Immagine:
227,44 KB
Di conseguenza la distanza fra i pali dovrà essere tale che il filo rimanga, fra palo e palo, a tale distanza massima, altrimenti il pantografo esce.
Ovviamente i pali dovranno essere posizionati all'esterno curva con mensole interne, tipo queste:
Immagine:
114,86 KB
Roberto, una domanda,
se la linea è a doppio binario, da un lato il palo è con poligonazione interna, dalla parte opposta, affinché il filo sia sempre in trazione, deve essere con poligonazione esterna, giusto?
Ciao
Antonio
-
Docdelburg
- Socio GAS TT
- Messaggi: 6505
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: catenaria
dilan ha scritto:
Roberto, una domanda,
se la linea è a doppio binario, da un lato il palo è con poligonazione interna, dalla parte opposta, affinché il filo sia sempre in trazione, deve essere con poligonazione esterna, giusto?
Ciao

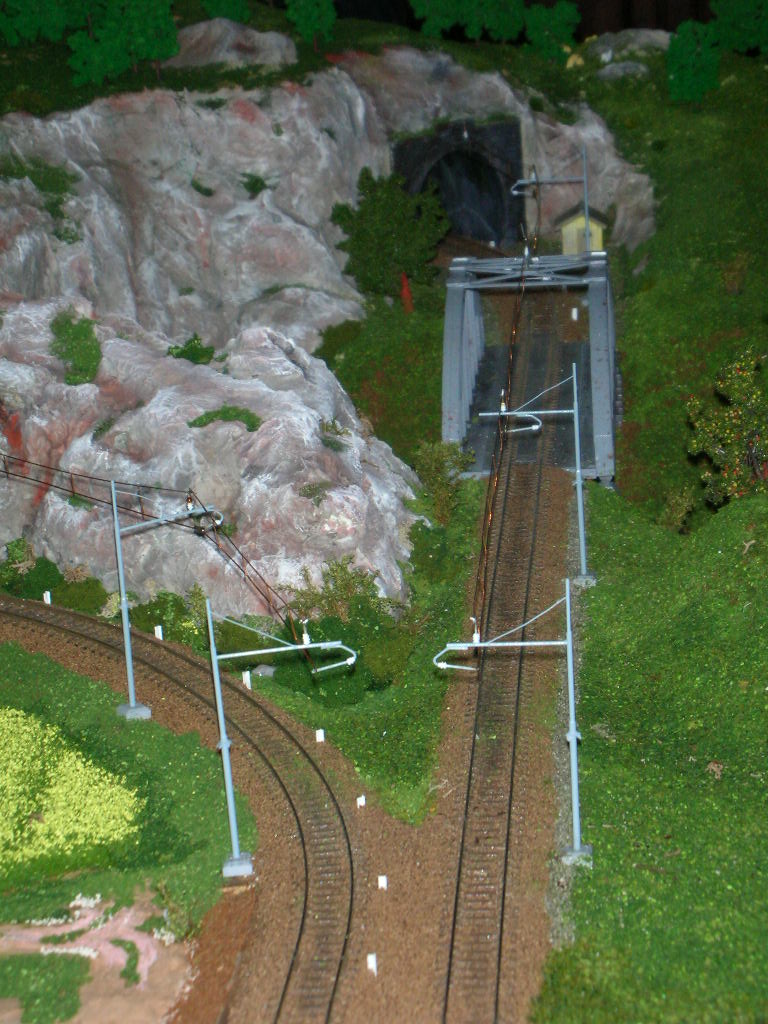

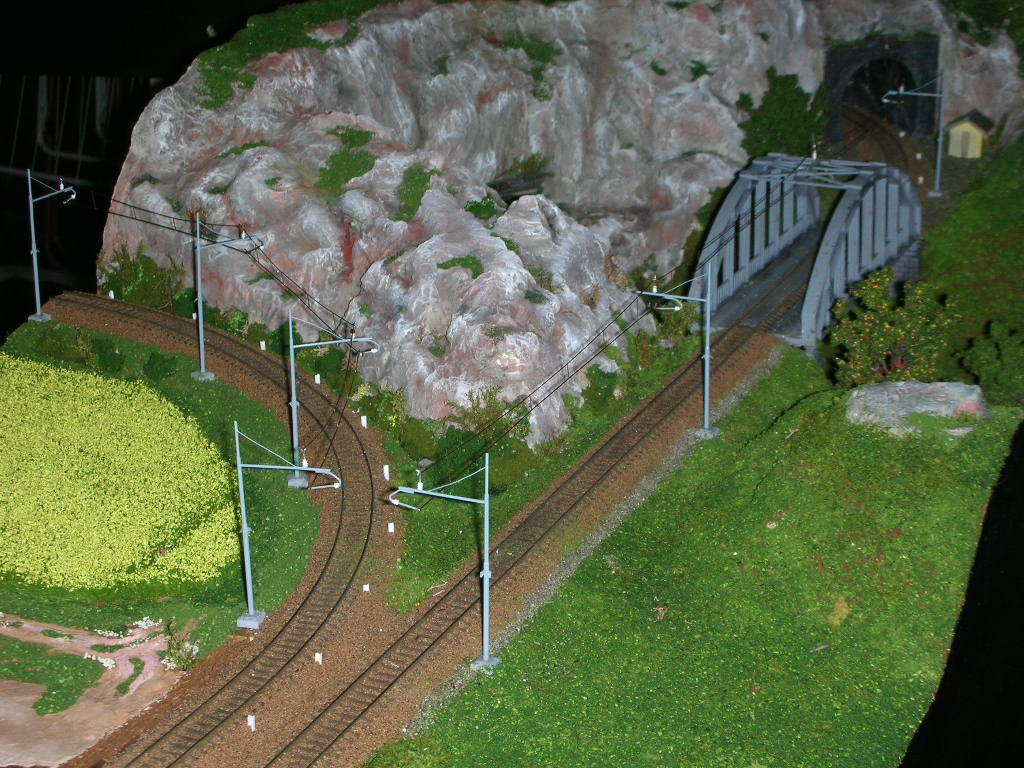

Giusto, vedi il mio cappio in TT.
Immagine:
201,98 KB
Immagine:
163,97 KB
-
arioso
- Messaggi: 61
- Iscritto il: giovedì 6 settembre 2012, 20:34
- Nome: massimiliano
- Regione: Lazio
- Città: monterotondo
- Stato: Non connesso
Re: catenaria
ma la lunghezza della catenaria di 26 cm che mi hanno dato va bene per una curva di 371mm arc. 45?????
Rossetti Massimo
-
Docdelburg
- Socio GAS TT
- Messaggi: 6505
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: catenaria
arioso ha scritto:
ma la lunghezza della catenaria di 26 cm che mi hanno dato va bene per una curva di 371mm arc. 45?????
Direi proprio di no!
Ti hanno appena detto che devi mettere un palo ogni 10-11 cm e di conseguenza quella è anche la lunghezza del tratto di catenaria che ti serve. Calcola 1-2 cm in più per sicurezza e quindi procurati sufficienti elementi di catenaria di 12-14 cm per completare la curva.
Il tratto che ti hanno dato va bene per un rettilineo o al massimo una curva ad amplissimo raggio.
-
dilan
- Messaggi: 3959
- Iscritto il: martedì 7 maggio 2013, 7:32
- Nome: Antonino
- Regione: Lombardia
- Città: Scanzorosciate
- Stato: Non connesso
Re: catenaria
Docdelburg ha scritto:
dilan ha scritto:
Roberto, una domanda,
se la linea è a doppio binario, da un lato il palo è con poligonazione interna, dalla parte opposta, affinché il filo sia sempre in trazione, deve essere con poligonazione esterna, giusto?
Ciao
Giusto, vedi il mio cappio in TT.
Immagine:
201,98 KB
Immagine:
163,97 KB
Mauro, ti ringrazio per la risposta.
Ciao
Antonio
