Qualche spunto per un plastico a L per StefanoT

[Docdelburg]

Mauro, purtroppo si, è vincolante sul lato corto!

Sul lato corto non ci puoi fare quasi nulla, di sicuro non un anello di ritorno, a meno di usare curva a raggio inferiore a 40 cm.

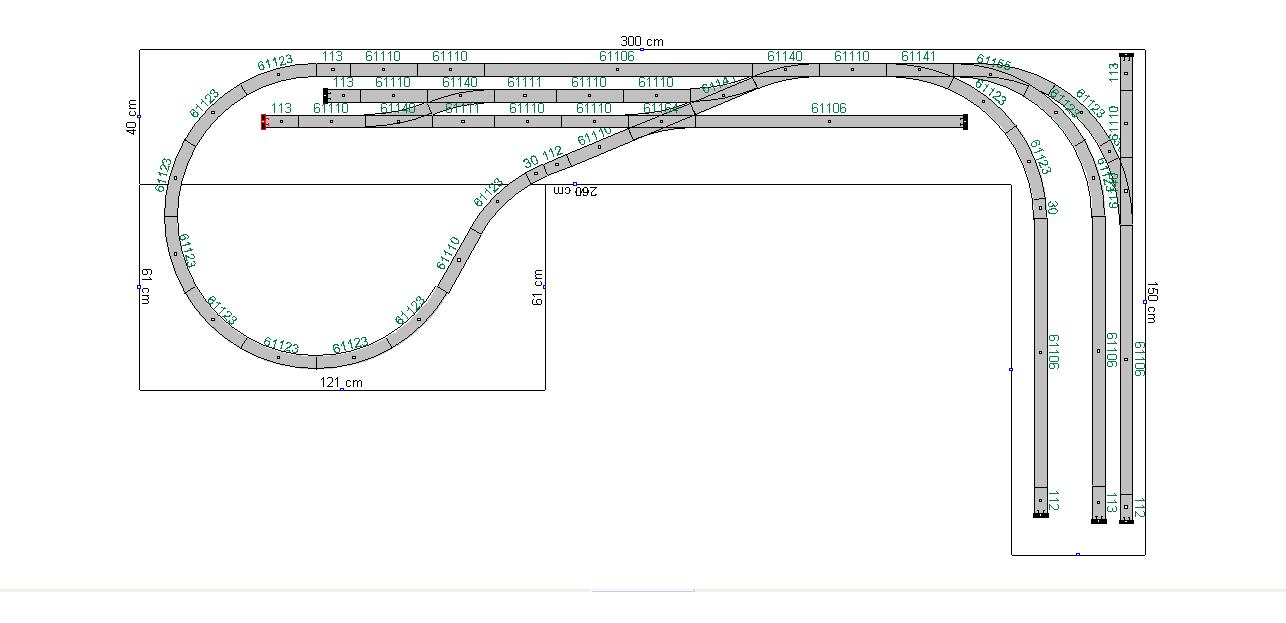

Intanto avevo buttato giù un'altra possibilità tutta a piano zero, con possibilità di utilizzo parziale anche senza mensola.

Immagine:

65,41 KB

Conosci questo sito? Dagli un'occhiata per qualche eventuale spunto.

http://www.carendt.com/

[STEFANO T]

E aggiungendo una ventina di cm al lato corto?

[Docdelburg]

E aggiungendo una ventina di cm al lato corto?

Prova anche tu: per fare una curva di ritorno con raggio R3 ci vogliono non meno di 190 cm.

Sennò ti complichi la vita e realizzi qualcosa di simile...

http://www.marmari.org/modellismo/proge ... getto2.htm

[STEFANO T]

Azz! "M'hai detto cotica!"
Mauro, hai preso, così, uno a caso!

Questo vuol dire che con quella disponibilità di spazio, devo dire addio ai miei sogni di gloria, vero?

[Docdelburg]

.......
Questo vuol dire che con quella disponibilità di spazio, devo dire addio ai miei sogni di gloria, vero?

Non so, dipende da cosa ti accontenti di fare.
Potresti fare un certo numero di manovre con carri dentro e fuori una serie di tronchini che servono varie industrie.
O fare avanti e indietro con giratura della loco a piccoli convogli.
Se ti accontenti si riesce a fare qualcosina senza mensole aggiuntive.
Faccio una simulazione e la posto.

[Docdelburg]

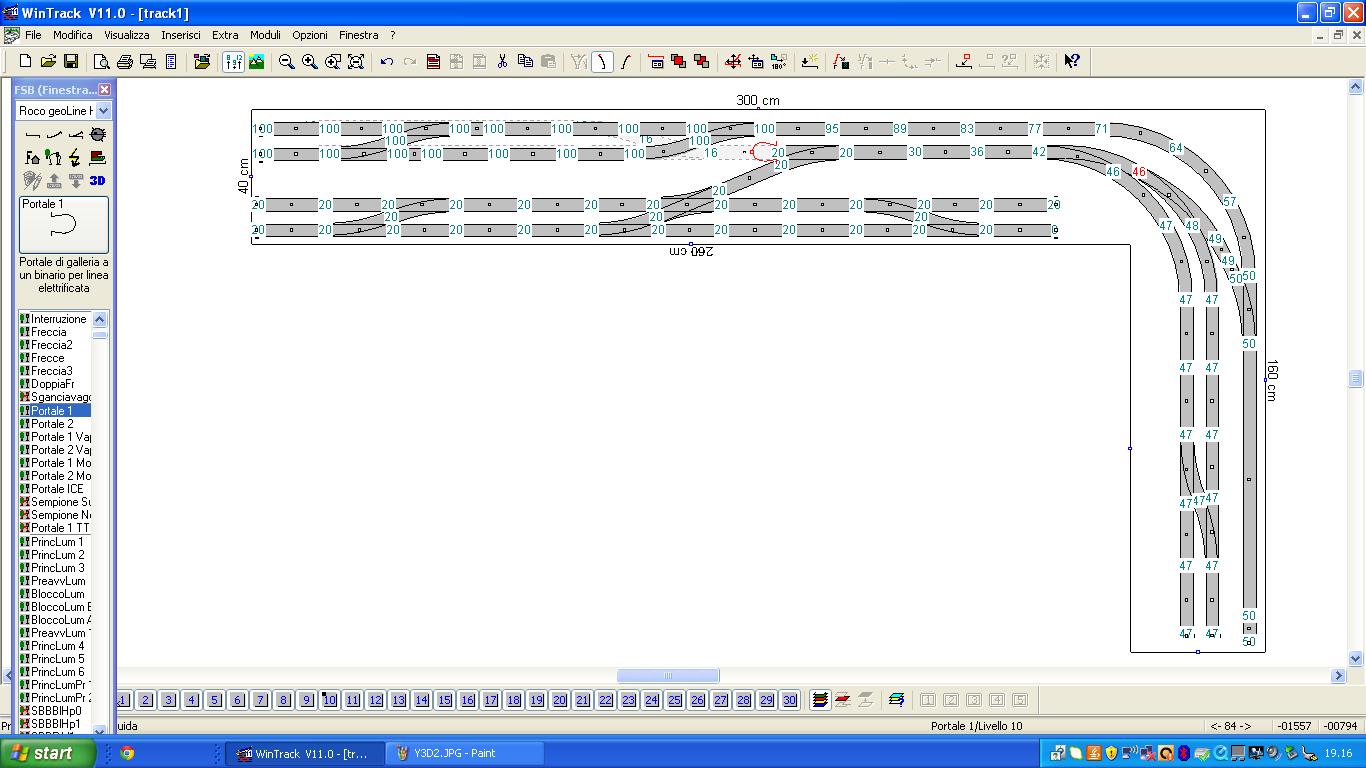

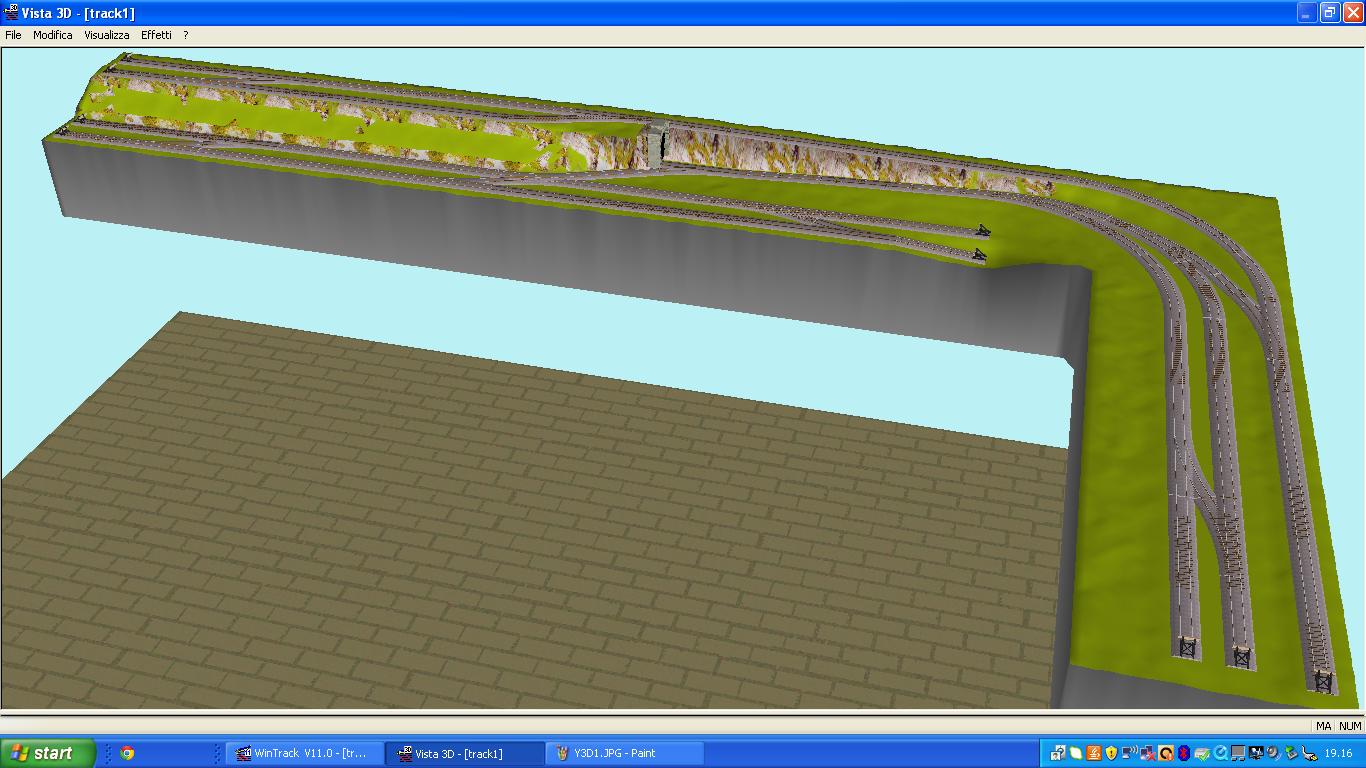

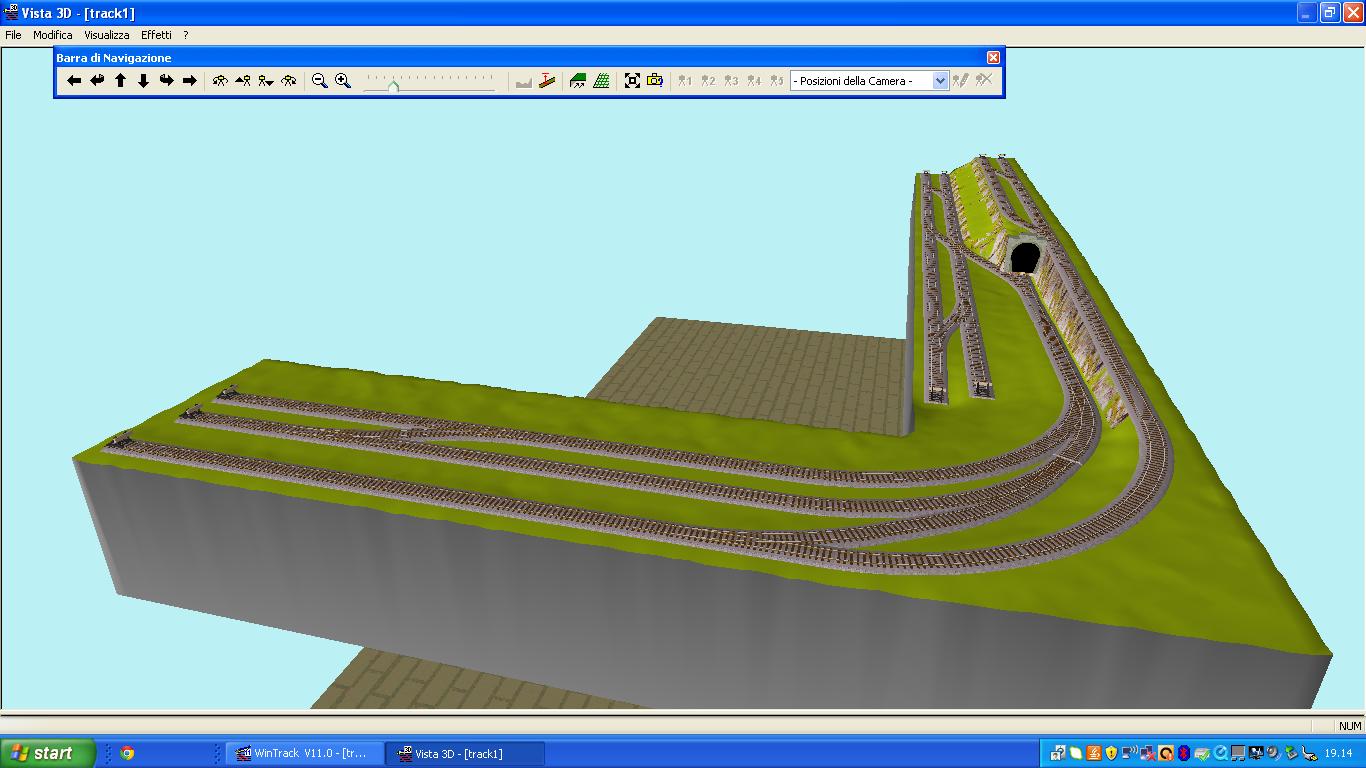

Intanto "beccati" questo ulteriore spunto che sfrutta lo spazio a disposizione senza mensole accessorie e permette un pò di movimento.

Immagine:

155,26 KB

Immagine:

160,59 KB

Immagine:

146,35 KB

Immagine:

120,5 KB

Immagine:

132,44 KB

In pratica 3 stazioni a 2 binari (di cui una nascosta), una stazione a 3 binari, saliscendi con pendenze del 3% per dare un pò di movimento alla scenografia e un modesto deposito carrozze sempre a 2 binari.

Volendo si elimina la stazione nascosta e si applica una pendenza minore, anche sotto il 2%, in modo da avere semplicemente dei piani sfalsati per movimentare il tutto.

[STEFANO T]

E se l'armamento fosse Tillig Elite (cod. 83 mi sembra!), quindi nuovo, e si usassero quantità industriali di binari flessibili?

[Docdelburg]

E se l'armamento fosse Tillig Elite (cod. 83 mi sembra!), quindi nuovo, e si usassero quantità industriali di binari flessibili?

Tutto quello che vuoi, ma la sostanza non cambierebbe molto.
O copri la striscia che hai a disposizione di binari o cerchi, come ho cercato di fare io, di dare una parvenza di scenografia con un minimo di logica nelle manovre.
Se non puoi mettere mensole aggiuntive o realizzare strutture un pò particolari, lo spazio quello è e quello rimane.
Con i binari Tillig puoi avere un interbinario minore e avere un pochino più spazio per la scenografia.
Potresti anche usare, ad un capo, quella piattaforma che permette un limitato movimento angolare (provo a cercarla e a postarne una foto).

[STEFANO T]

<font color="green">Mauro, è indubbio che io preferisca un ambiente armonico e quindi i binari inseriti nel paesaggio e non sparsi quà e là in modo selvaggio.
E' pur vero che l'idea della L perimetrale mi sembrava come l'uovo di Colombo ma, a conti fatti, anch'essa risente dell'esiguità dello spazio disponibile.
</font id="green">

<font color="orange">Un po' depresso, plasticisticamente parlando, ma fiducioso di trovare, grazie a Mauro e tutto il forum, una soluzione soddisfacente non mi rimane che restare in attesa degli eventi.
</font id="orange">

<font color="blue">Qualunque suggerimento, ipotesi o aiuti vari, naturalmente, sono molto ben accetti.
</font id="blue">
