il mio primo modulo in H0

[Docdelburg]

Umberto, di solito si completa il piano dei binari e lo si prova e si riprova prima di passare alla scenografia.
Questo per diversi motivi, dalla verifica che effettivamente il progetto risponda alle aspettative, che la circolazione dei rotabili avvenga correttamente, che tutti gli apparati elettrici o manuali (tipo azionamento dei deviatoi) funzionino correttamente e via dicendo.
Se tutto sarà a posto e non dovrai più mettere mano a binari e apparati allora comincerai la scenografia delle stazioni, dei marciapiedi, dei passaggi a livello e della galleria.
E prima di fare tutto questo considera se vuoi o meno mettere la linea elettrica o catenaria, perchè farlo dopo è assai più faticoso, specie in galleria e stazione.

[umberto]

Hai ragione mi sono fatto trascinare dall'entusiasmo !!
Torno subito con i piedi per terra.
Vorrei mettere i pali per la linea aerea ma senza la catenaria, quindi uno prima della galleria uno dopo, giusto ?

Ciao Umberto

[umberto]

Oggi ho terminato la levigatura dei bordi del modulo (per evitare schegge) ed ho fatto una pianificazione del piano.

mentre aspetto altro materiale, ne approfitto per chiedervi: quanto devono essere alte le gambe di un modulo?
Possono bastare dei cavalletti ?

Ciao Umberto

[Docdelburg]

Le altezze standard del piano del ferro previste sono di 1300 mm per le norme Fremo e poco più di 1000 mm per le norme Fimf. Diciamo che guardare i rotabili da un'altezza minima (quindi quasi di lato) dà più l'idea del realismo che non guardarli proprio dall'alto.
Prova a metterli ad una altezza intermedia tra le due, in modo che il piano dei binari stia tra i 1100 e i 1200 mm e vedere che impressione ti fa.

[umberto]

Grazie Mauro
quindi per le gambe dovrei fare qualcosa ora che il modulo è agli inizi, ma cosa fare ?

Ciao Umberto

[Docdelburg]

Beh devi aver chiaro come intendi sostenere i moduli!
Se pensi a delle gambe, devi fare gli incastri per infilarcele; se pensi ai cavalletti devi comunque pensare ad un punto d'appoggio e ancoraggio perchè non si spostino. E se pensi ai cavalletti devi cercarli o costruirli di un'altezza adeguata altrimenti il piano del ferro rischia di essere molto basso, sotto il metro.

[umberto]

con i cavalletti il piano del ferro arriva piu o meno a 80cm ma ancora devo misurare...
si possono fare dei rialzi per i cavalletti che restino stabili ??

Ciao Umberto

[Docdelburg]

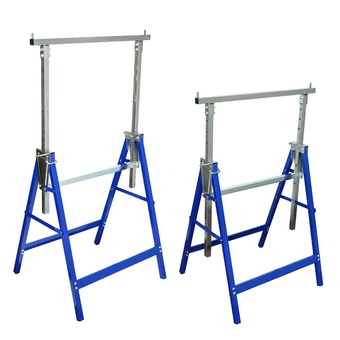

Dovresti procurarti dei cavalletti regolabili in altezza; magari costano un pò ma le basi del plastico devono essere solide e stabili.



Immagine:

37,51 KB

[umberto]

E' da un po che non mi collego più alla discussione perchè sto cercando i materiali per il modulo e non riesco a trovarli ...
E oggi che avevo trovato la soluzione (credo vincente) ci si è messa la neve ed il ghiaccio sulle strade !
Appena possibile riprenderò i lavori e aggiornerò la discussione su avanzamenti dei lavori ecc...

Ciao Umberto

[fabio]

E' da un po che non mi collego più alla discussione perchè sto cercando i materiali per il modulo e non riesco a trovarli ...
E oggi che avevo trovato la soluzione (credo vincente) ci si è messa la neve ed il ghiaccio sulle strade !
Appena possibile riprenderò i lavori e aggiornerò la discussione su avanzamenti dei lavori ecc...

Ciao Umberto

tranquillo,nel modellismo,ma anche nel resto,la fretta è sempre cattiva consigliera

[umberto]

tranquillo,nel modellismo,ma anche nel resto,la fretta è sempre cattiva consigliera

Hai assolutamente ragione, mai fare le cose di fretta !!

Ciao Umberto

[umberto]

Ciao a tutti !
Mi servirebbe un'informazione per procedere alla posa del sughero e poi alla posa delle rotaie...

Vorrei realizzare una strada fuori dalla galleria quindi dovrebbe esserci un muro di contenimento che interrompe la collina qualche centimetro prima del bordo del modulo a 10 cm (circa), quindi :
I muri di contenimento in pietra, sono perfettamente verticali o inclinati?

Ciao Umberto

[umberto]

Ho trovato il sughero !!!!!!!!
Sto procedendo alla posa in questi minuti e al più presto metterò le foto

Ciao Umberto

[MrMassy86]

Aspettiamo i tuoi progressi, fai con calma, noi siamo qui. Massimiliano

[umberto]

Grazie Massimiliano !
Ho cercato di tagliare il sughero in modo da seguire la curva del binario ma alla fine è venuta una patacca !!
Alla fine ho optato per un tratto angolare, può andare bene o ci sono altri metodi ?

Ciao Umberto

[Docdelburg]

Grazie Massimiliano !
Ho cercato di tagliare il sughero in modo da seguire la curva del binario ma alla fine è venuta una patacca !!
Alla fine ho optato per un tratto angolare, può andare bene o ci sono altri metodi ?

Ciao Umberto

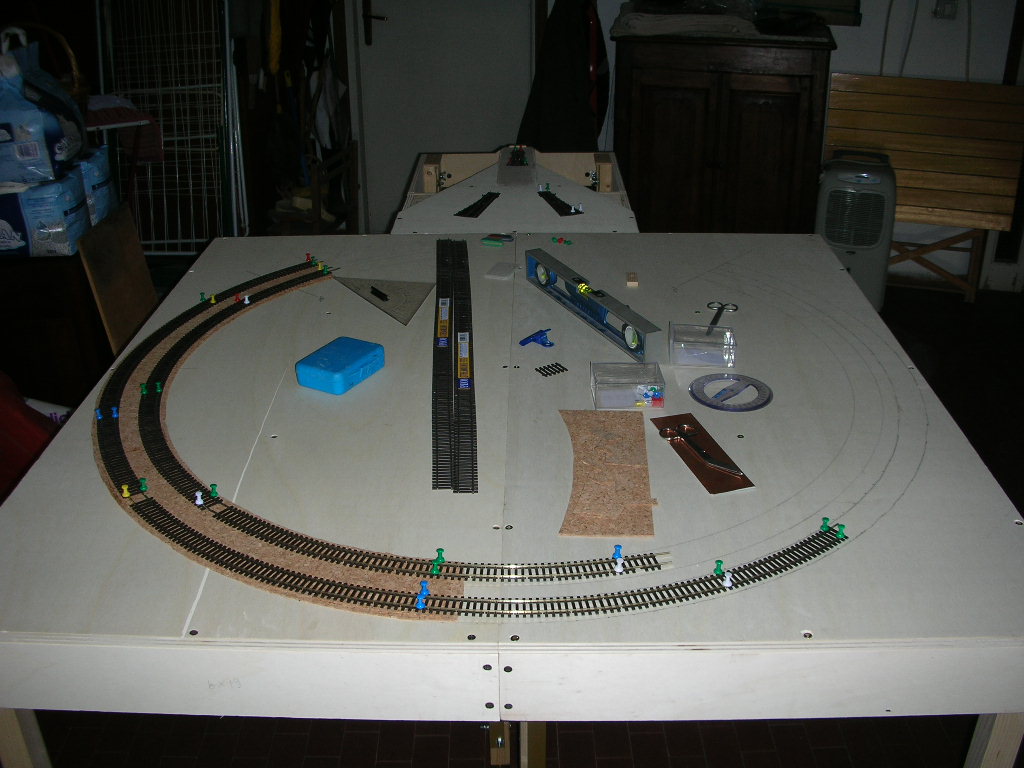

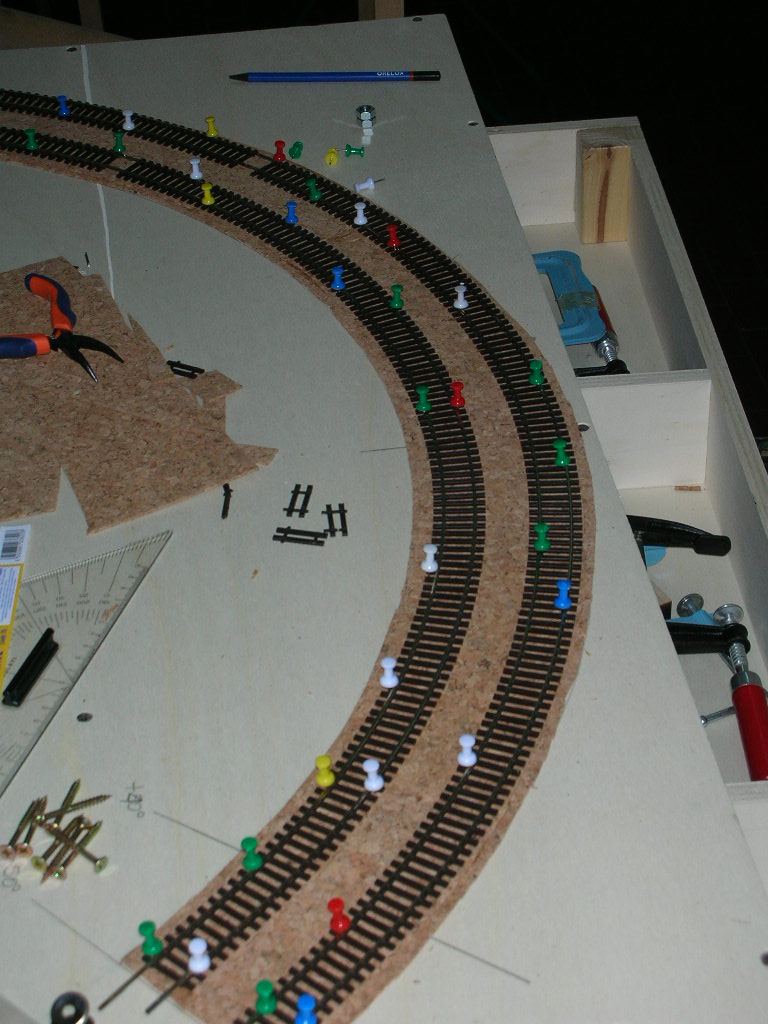

Personalmente poso i binari sul legno e traccio a matita le linee che corrono ai bordi delle traversine. Tolgo i binari e poso le strisce di sughero.
Nelle curve metto delle strisce a cui ho praticato delle fenditure trasversali a V stretta quasi a tutta larghezza che permettono di piegare la striscia seguendo la curva. Uso abbondante vinavil e poso sopra all sughero una lastra di ferro pesante a garanzia di un buon incollaggio uniforme. Una volta che il sughero è ben incollato riposiziono i binari e li fisso con spilloni, specie se sono binari flessibili.

Immagine:

153,87 KB

Immagine:

137,68 KB

[umberto]

Grazie Mauro !!!

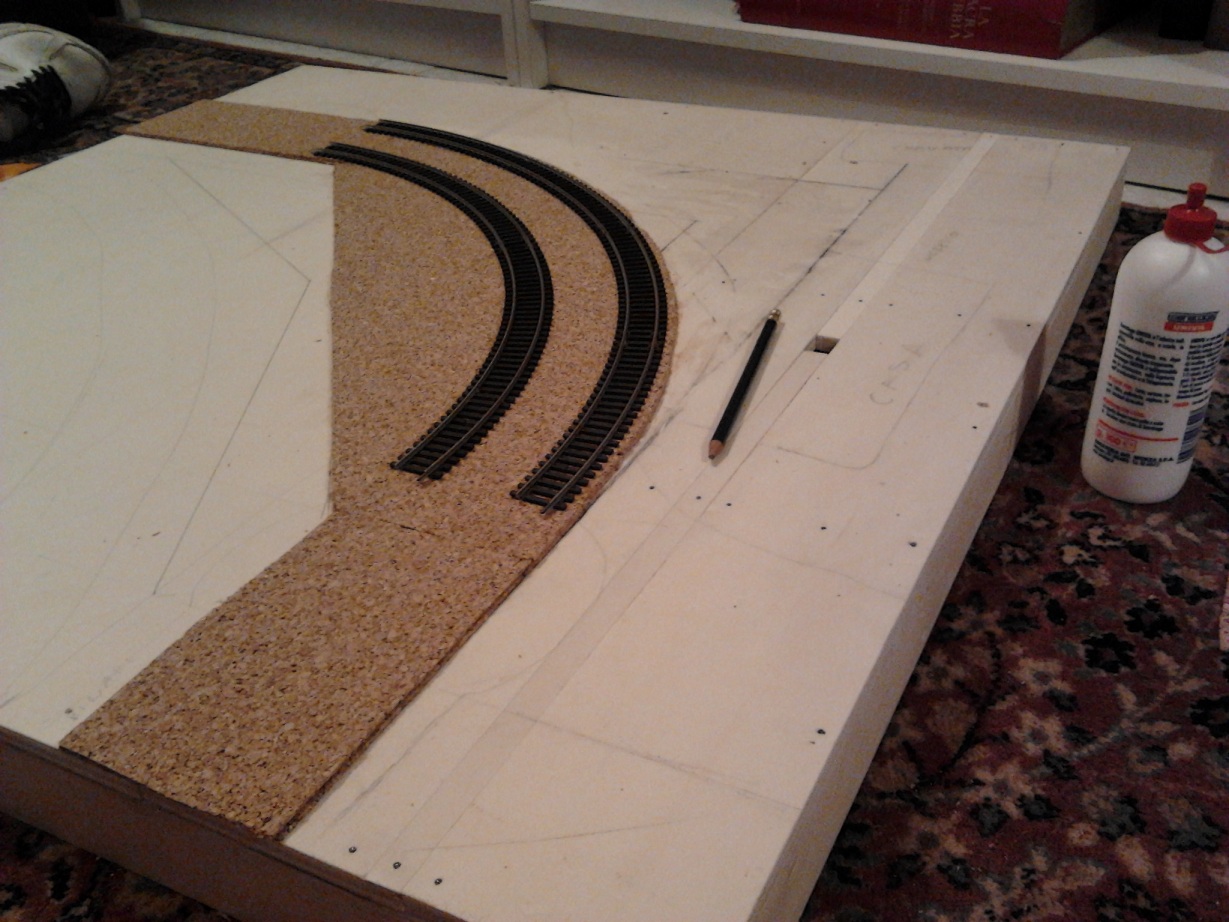

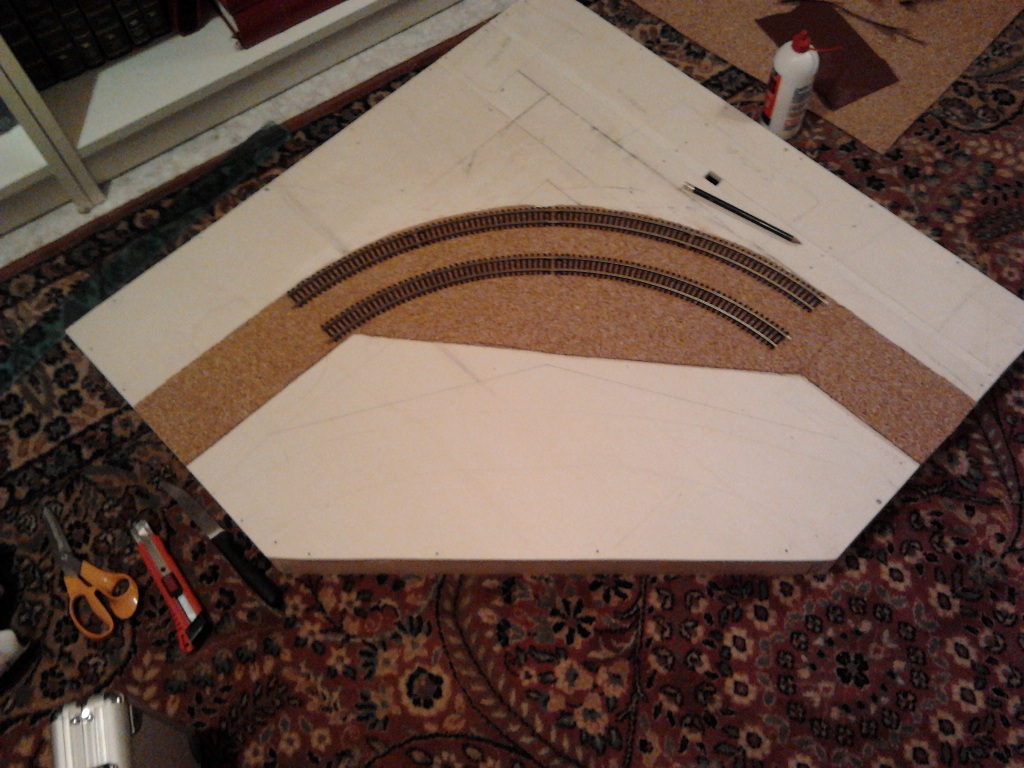

Ho provato a modificare il taglio e il risultato è questo:

Immagine:

243,51 KB

Immagine:

294,57 KB

Com'è ? Accetto critiche

Ciao Umberto

[umberto]

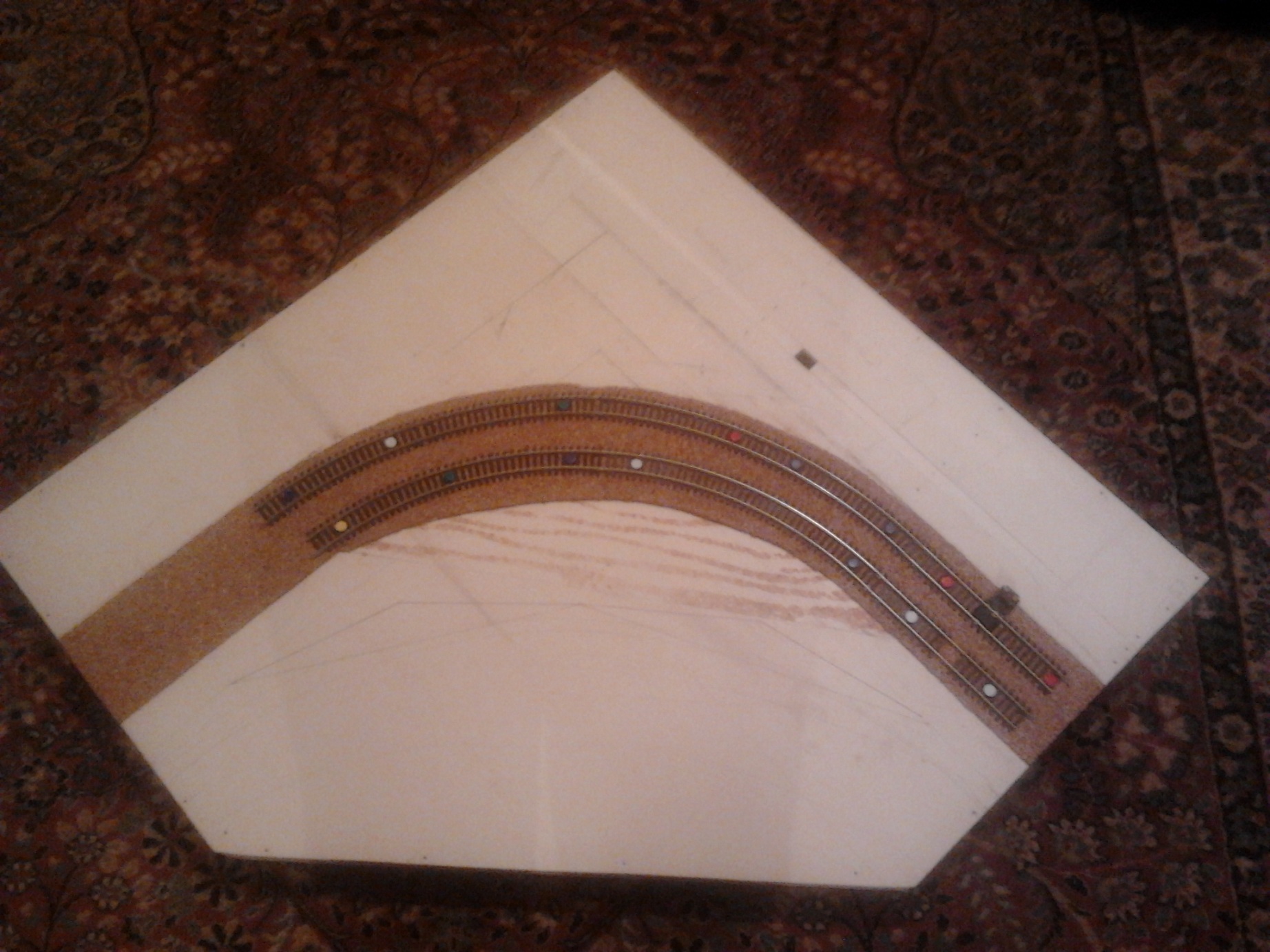

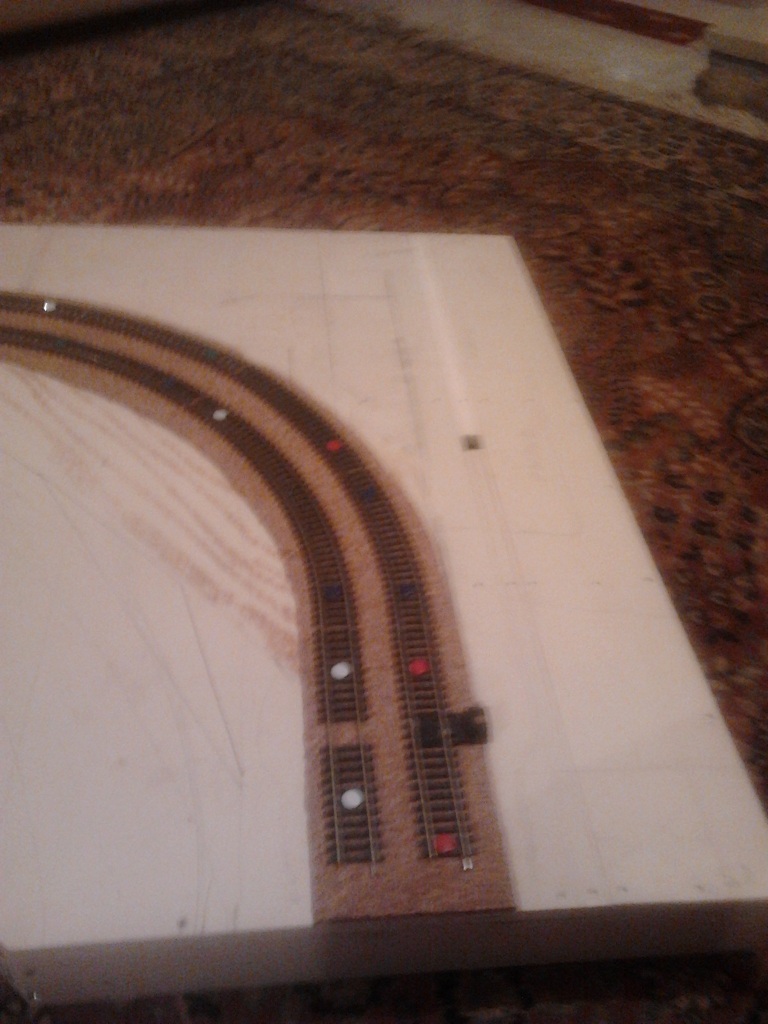

Ecco gli ultimi aggiornamenti:

Immagine:

510,42 KB

Immagine:

183,08 KB

Sono riuscito a ritagliare la curva nel compensato e l'ho raschiato con una spatola nei punti di fissaggio
L'unica pecca è che rimangono le strisce di residui del sughero dove c'era la colla ma per fortuna sarà la parte interna alla galleria.

Ciao e ai prossimi aggiornamenti, Umberto !!

[fabio]

se per qualche motivo hai necessità di rimuovere il vinavil, usa alcool.
mi è capitato di dover rimuovere un tratto con massicciata già posata,e con l'alcool ho anche recuperato i sassolini!

[umberto]

Grazie Fabio, oggi ci provo poi vedremo come va a finire !

Ciao Umberto

[EMIGRANTE]

[Docdelburg]

Tutto bene direi, salvo quelle prese di corrente del binario esterno. Non è poi così difficile saldare un paio di fili.....

[Enrico57]

Bene Umberto, a piccoli passi cominci a dare vita a questo tuo primo modulo.

[umberto]

Grazie mille a tutti

direi che nell'insieme mi sto divertendo nella realizzazione anche per il fatto che sono riuscito a coinvolgere un mio amico nella costruzione e devo dire che non sembra annoiato dall'impresa e tra una risata e l'altra il tempo vola

@Mauro: non ti preoccupare non ho ancora fissato niente definitivamente ma già che siamo in tema, come si possono fare le saldature di questo tipo ?

Ciao Umberto

[Docdelburg]

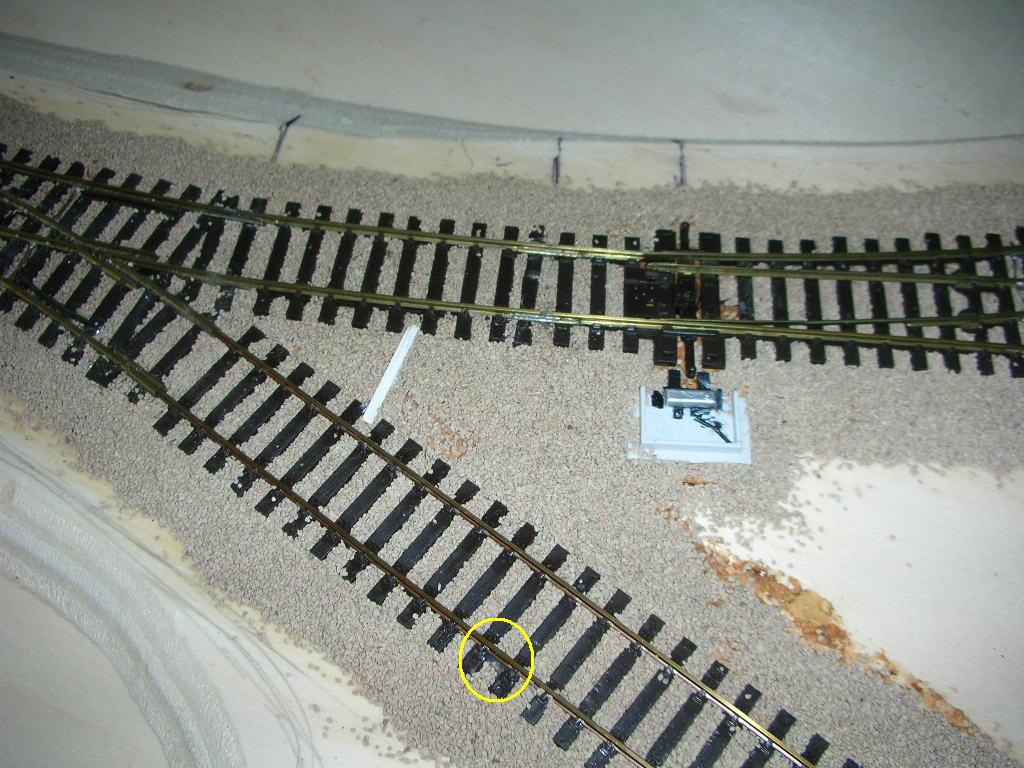

Per portare l'alimentazione ai binari, specie nei tronchini di stazione che dovrai sezionare, occorre saldare dei fili elettrici alla parte esterna del fungo della rotaia.
Una volta posato il binario fai un piccolo foro passante il piano di legno tra una traversina e l'altra, sul lato esterno del binario. Segnati il punto sul binario e quindi toglilo e saldaci un filo elettrico di piccole dimensioni (0.25 mm). Tieni il filo perpendicolare al binario verso il basso e piega ad angolo retto la punta del filo in modo che pochi millimetri questa corra parallela alla rotaia. Accostando la punta alla rotaia procedi con la saldatura. Una volta terminata infila il filo elettrico nel foro praticato e riposiziona il binario.
Alla fine, con il ballast posato, non si noterà quasi nulla.
Un esempio:

Immagine:

151,33 KB
