Rialzare un metro di linea lineare

[marco60]

si sono 2 binari paralleli ma uno non posso abbassarlo e gia sul piano posso alzarne solo uno e basta lo so e difficile ma con il vostro aiuto spero di riuscire a tirare fuori qualcosa

[cararci]

Marco, ho accorpato le due discussioni sull'argomento, per evitare dispersioni.

[v200]

Solo per avere un idea maggiore che misure ha il telaio del plastico?
dalla foto mi sembra abbastanza ristretto per l'HO

[marco60]

come misure ho 1.70x1.00 lo so e piccolo ma non avendo spazio a disposizione per ora lo volevo usare per fare circolare i rotabili fermi da circa 40 anni

[marco60]

si ho visto grazie Cararci devi scusarmi se faccio casino ma per me è tutto nuovo

[v200]

OK,
Così riesco a farmi un idea, per esempio mettendo deviatoi in curva riesci ad avere binari di stazione lunghi per accettare convogli di tre/quattro carrozze.
Corti come quelli postati in pratica solo una loco riesce a sostarvi e forse occupando un deviatoio se un po lunga.

[v200]

Immagine:

679,59 KB

Ho provato un alternativa posizionando i deviatoi in curva per recuperare spazio , in questo modo dovresti avere i binari in stazione abbastanza lunghi e le curve interne più ampie. le linee rosse.
Mentre le due linee verdi poste a metà delle curve esterne servono per far partire le rampe in modo di rialzare la linea esterna di 5/6 cm

[v200]

Sfruttando la metà in curva e la metà del rettilineo dovresti avere tre cm giusti di rialzo per stare nel fatidico 3% oltre non oserei per via del poco spazio.
Empiricamente con del polistirolo estruso prova a fare partendo dal centro uno spessore di tre cm , poi collauda con una loco e qualche vagone per vedere se traina bene in salita.
infine prova ad alzare di 2 cm e vedi che risultati ottieni

[marco60]

grazie v200 faro la prova sulla modifica che mi hai proposto ma cosi facendo non avro piu 2 linee separate per fare circolare 2 treni o sbaglio?

[marco60]

una cosa dimenticavo ho tolto le esse dagli scambi a destra della foto ottenendo due linee parallele

[v200]

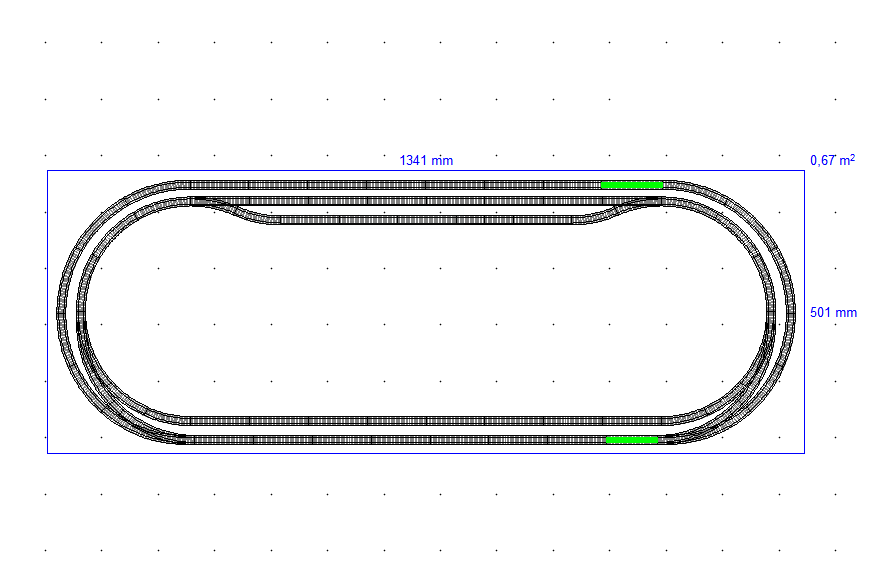

No hai due linee unite da quattro deviatoi in curva, più o meno come questo tracciato in ENNE


Immagine:

31,19 KB

Come vedi nelle curve vi sono 4 deviatoi che permettono il transito dal tracciato interno a quello esterno.
i due tracciati utilizzano curve R1 ed R2 composite ovvero con l'utilizzo di segmenti di rotaie curvi a più ampio raggio al inizio e con segmenti con raggio più stretto in uscita per chiudere l curva in pratica una semi ellisse

[marco60]

ho capito dovro procurami 4 deviatoi per le curve io ho solo quelli per linea dritta comunque hai reso alla grande l'idea sei un grande complimenti

[v200]

Per carità sono solo cose imparate qui sul forum tra una chiaccherata e l'altra tra noi[:I]

[marco60]

be io spero almeno di avvicinarmi un pochino col tempo alla tua esperienza

[v200]

Ma certamente , poi con la passione............... :geek:

[marco60]

la passione non manca mai........... ora provero a imbastire le tue modifiche che mi hai suggerito ti faro sapere............. grazie di nuovo
