Circuito lampeggio Led

#1 Messaggio da Indy52 »

Salve a tutti, volendo realizzare un circuito per il lampeggio fanali di coda per treni, ho provato a realizzare questo circuito.
Il problema è che una volta alimentato i due led restano accesi fissi.
Dove sta l'inghippo ?
Allegati


Roberto

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Circuito lampeggio Led

#2 Messaggio da sal727 »

Se rimangonop accesi vuol dire che il collegamento a massa dalla parte del transistor è attivo sempre e non alternato come dovrebbe, probabilmente hai invertito le connessioni di qualche componente, controlla le connessioni di transistor e dei condensatori elettrolitici

Avatar utente
Indy52
Messaggi: 49
Iscritto il: sabato 26 ottobre 2013, 22:06
Nome: Roberto
Regione: Lombardia
Città: Pavia
Stato: Non connesso

Re: Circuito lampeggio Led

#3 Messaggio da Indy52 »

Ho ricontrollato i collegamenti e sono giusti.
La sola differenza è la capacità dei condensatori 25 microfarad anziché 22, ma questa può influire solo sui tempi del lampeggio.
Roberto

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 5096
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 60
Stato: Non connesso

Re: Circuito lampeggio Led

#4 Messaggio da Edgardo_Rosatti »

Influiscce solo sui tempi. Se i led sono accesi fissi l'oscillatore non oscilla ;-)
Ricontrolla tutto.

Ciao
ED

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Circuito lampeggio Led

#5 Messaggio da sal727 »

Confermo il valore del condensatore se è diverso agisce sui tempi di lampeggio essendo di capacità superiore rallenta perchè ci mette più tempo, il circuito va bene è identico a quello postato all'inizio di questa discussione
viewtopic.php?f=88&t=8670&hilit=Circuit ... &start=150

Avatar utente
roy67
Socio GAS TT
Messaggi: 6505
Iscritto il: domenica 27 gennaio 2013, 8:13
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Stato: Non connesso

Re: Circuito lampeggio Led

#6 Messaggio da roy67 »

I problemi possono essere tanti.

- Uno dei Transistor è installato non correttamente (Devono entrambi essere speculari, con la Base rivolta al "-" del condensatore)
- Uno dei condensatori è stato installato invertito, con "+" al posto del "-" (così non si carica).
- Pensono comunque che il problema sia un altro.
Non rimangono sempre accesi (i led), ma lampeggiano talmente rapidamente da sembrare sempre accesi.
I condensatori da 22 uF sono piccoli per le resistenze da 100 Ohm di carica.

Prova a fare questi controlli:
- Abbassa la tensione di alimentazione fino a 5 volts.... Se iniziano a lampeggiare..... Devi installare due condensatori da 47 uF.
- Oppure sostituisci direttamente i condensatori
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
Indy52
Messaggi: 49
Iscritto il: sabato 26 ottobre 2013, 22:06
Nome: Roberto
Regione: Lombardia
Città: Pavia
Stato: Non connesso

Re: Circuito lampeggio Led

#7 Messaggio da Indy52 »

Grazie Roberto, ho scoperto dove era l'errore, colpa delle basette millefori, c'è da rimetterci la vista , uno dei collegamenti era errato.
Ora funziona tutto perfettamente.
Grazie a tutti per l'attenzione.

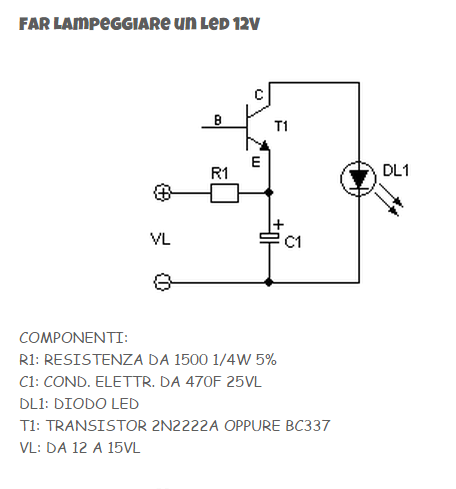

Già che ci siamo vorrei un tuo parere circa questo circuito per il lampeggio led che si trova su Youtube.
•Transistor 2N 2222A
•Condensatore da 470 µF (µF = Microfarad)
•Resistenza a scelta di un valore tra 1.5 kΩ (kiloohm) e 3 kΩ.
Da alcune recensioni sembra un circuito che sfrutta l'effetto valanga del transistor, mi domando se il 2N2222A sia l'unico utilizzabile.
Ho alcuni NPN BC337, BC108B, BC547. ma credo si debbano ricalcolare anche le resistenze.
Allegati
Roberto

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Circuito lampeggio Led

#8 Messaggio da sal727 »

Prova con il BC337 sono simili

Avatar utente
roy67
Socio GAS TT
Messaggi: 6505
Iscritto il: domenica 27 gennaio 2013, 8:13
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Stato: Non connesso

Re: Circuito lampeggio Led

#9 Messaggio da roy67 »

Ma, mi chiedo, dovete fare lampeggiare a caso dei led sull'Albero di Natale oppure le lanterne di coda di un convoglio?

Nel secondo caso sappiamo bene che, se vogliamo essere modellisti, dobbiamo riprodurre il lampeggio, così com'è nella realtà..... :lol:

In scala TT:


In scala H0:
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
Indy52
Messaggi: 49
Iscritto il: sabato 26 ottobre 2013, 22:06
Nome: Roberto
Regione: Lombardia
Città: Pavia
Stato: Non connesso

Re: Circuito lampeggio Led

#10 Messaggio da Indy52 »

Il tuo circuito Roberto è certamente più realistico, ma anche quello alternativo, come confermato da Sal ottiene apparentemente lo scopo.
Proverò comunque a realizzare anche quello più realistico.
Roberto

Torna a “COLLEGAMENTI ELETTRICI”
