Plastico ferrovia Gottardo DeA Scala N by FraPis

[FraPis]

Nel caso c'è lo spazio per creare una zona rialzata per eventuale carico/scarico

[Excalibur]

Ciao Francesco, come ti avevo accennato, ho seguito il tuo esempio nel realizzare il piazzale della stazione, con l'unica differenza che anzichè usare un pannello di compensato di spessore 6 mm., ho optato per uno da 7 mm., perchè effettuando ripetute prove, ho notato che, nel mio caso, il marciapiede della stazione rimaneva troppo basso rispetto ai binari, quasi allo stesso livello.
Quanto prima illustrerò il lavoro con delle foto nella mia sezione.
Ciao.

[FraPis]

Giustamente ognuno fa i calcoli con le misure rilevate nel proprio plastico, anche un millimetro fa la differenza (1 mm = 16 cm)

[Excalibur]

Misurando ora il dislivello tra binari e marciapiede risulta essere di circa 5 mm.
Dici che sono nella tolleranza ?
In scala reale verrebbe circa 80 cm., potrei comunque levigare il piazzale per abbassarlo un pò, o lo lascio così com'è ?

[FraPis]

Hai misurato con il binario montato? se si hai preso la misura partendo dalla traversina o dal filo di scorrimento ruote?

[Excalibur]

Hai misurato con il binario montato? se si hai preso la misura partendo dalla traversina o dal filo di scorrimento ruote?

Giusta osservazione.
La misura è stata effettuata tra il livello del marciapiede ed il piano binario, il sughero per intenderci.

[FraPis]

Allora dovrebbe andare bene, considera che la quota zero poi sarà la massicciata che sarà a livello con la traversina, traversina + binario impegna circa 3,5mm (1,5+2mm)

[Excalibur]

Allora dovrebbe andare bene, considera che la quota zero poi sarà la massicciata che sarà a livello con la traversina, traversina + binario impegna circa 3,5mm (1,5+2mm)

Bene Francesco, appurato questo, posso andare avanti tranquillamente con i miei lavori.

[FraPis]

Considerando che alcuni utenti sono particolarmente interessati alla parte elettrica del tracciato, ri-pubblico in formato pdf gli schemi di alimentazione binari e di comando degli attuatori Peco PL-11

Schema alimentazione e segnalazione.pdf

(321.96 KiB) Scaricato 122 volte

https://youtu.be/R5c70S1cHuU

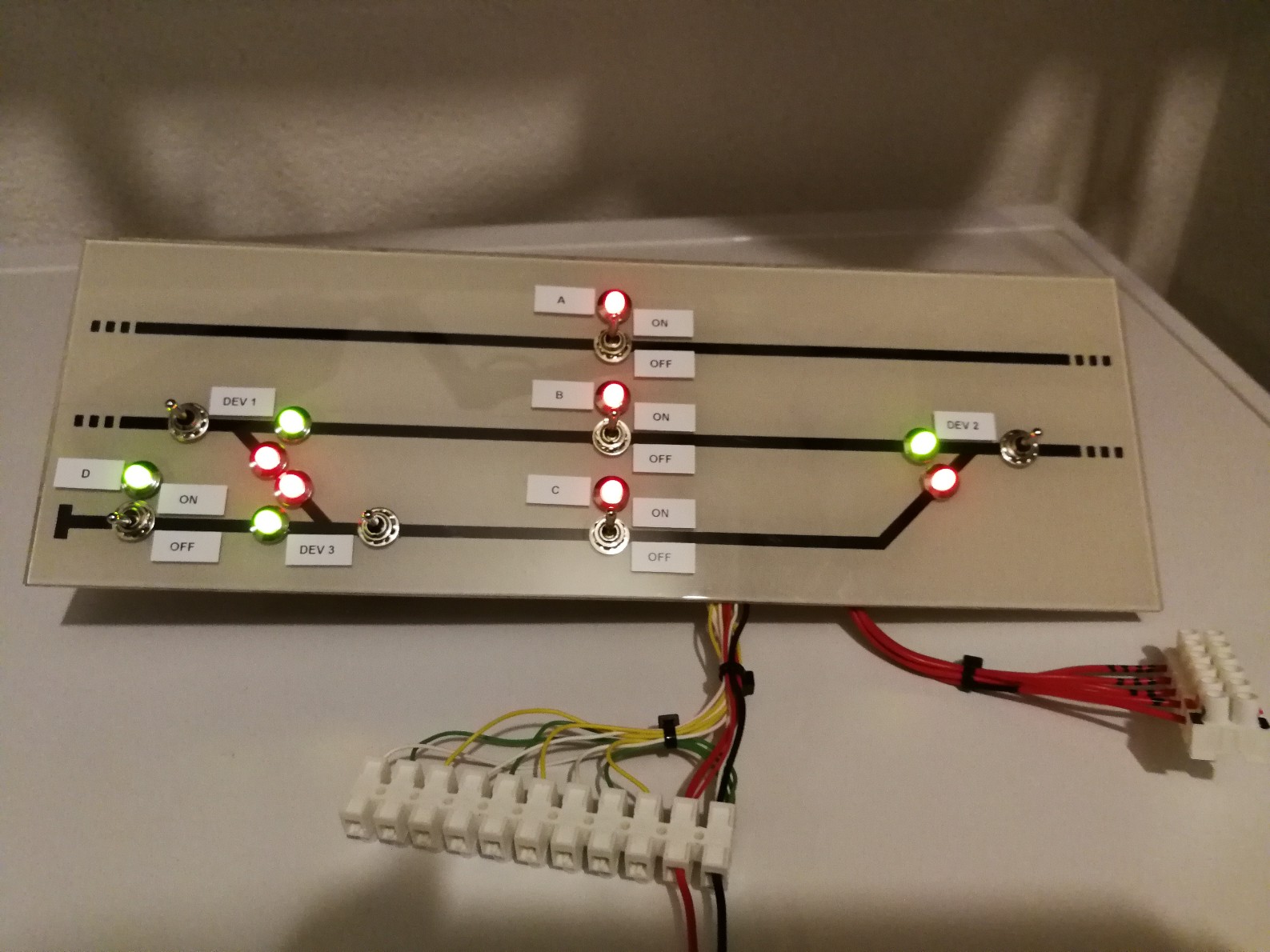

Pubblico inoltre il disegno del sinottico da stampare in formato A3 scala 1:1

Sinottico (stampa A3 - 1=1).pdf

(151.95 KiB) Scaricato 103 volte

[Egidio]

Saluti. Egidio.

[FraPis]

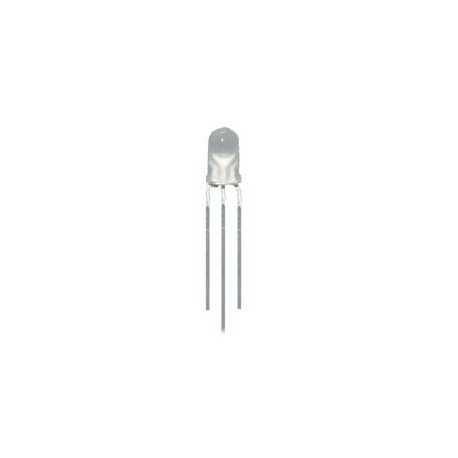

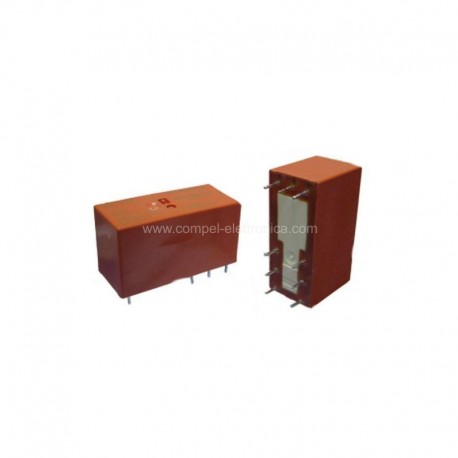

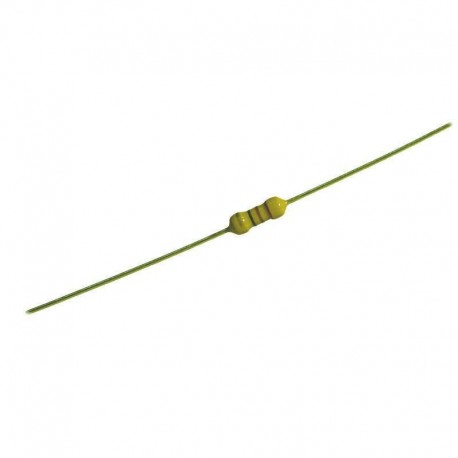

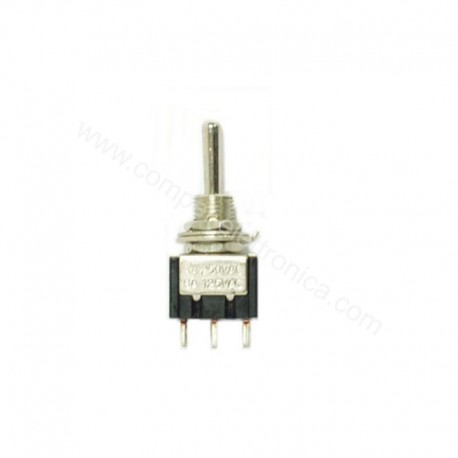

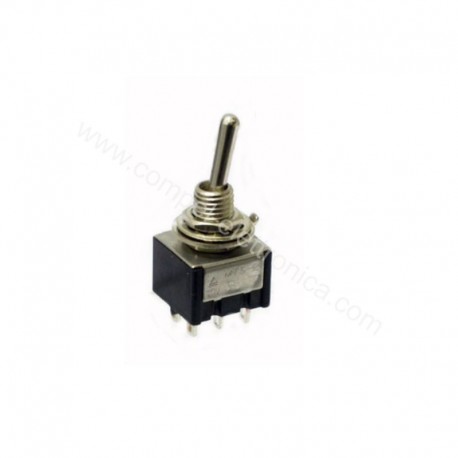

Link dei componenti per la realizzazione del sinottico reperibili on-line


https://www.compel-elettronica.com/inte ... 40124.html


https://www.compel-elettronica.com/inte ... 40063.html


https://www.compel-elettronica.com/rele ... 84221.html


https://www.compel-elettronica.com/diod ... 00745.html

https://www.compel-elettronica.com/port ... results=11


https://www.compel-elettronica.com/resi ... results=88

[v200]

Francesco sulla parte elettrica sei un tutorial completo

[FraPis]

Francesco sulla parte elettrica sei un tutorial completo

Dai Roby, dopo 35 anni di lavoro qualcosa l'ho imparata

[Excalibur]

Francesco sulla parte elettrica sei un tutorial completo

Bella scoperta, siamo nel suo campo.

[gio_gio]

Ciao Francesco,

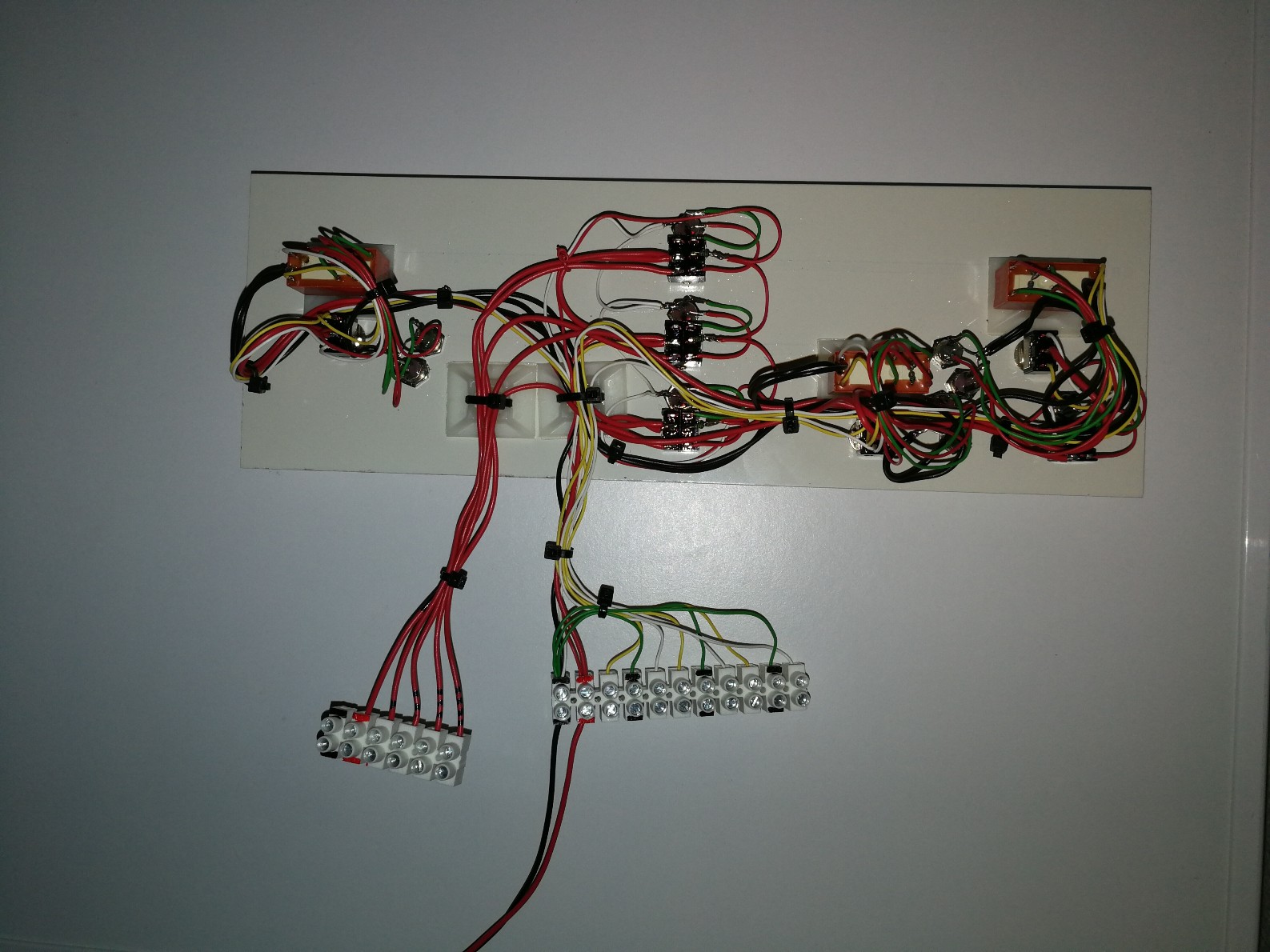

oltre a complimentarmi per tutto quello che hai fatto e reso pubblico in questa tua discussione, seguo molto interessato queste ultime fasi di preparazione del "quadro comandi stazione"... Come già detto da utenti molto più esperti di me, bel lavoro, sicuramente gli spunti per proseguire nella parte elettrica non mancheranno!

[FraPis]

Ti ringrazio per i complimenti Giovanni dai forum ho appreso tanto e quando posso cerco di ricambiare e dare un poco di quanto appreso con qualcosa di mio, almeno io la intendo così se hai qualche dubbio chiedi pure, se sono in grado di darti delle risposte lo farò sicuramente, e se non sarò io qui i fermodellisti esperti non mancano e avrai sicuramente risposte ai tuoi quesiti

Purtroppo in questo periodo sto andando un po a rilento per il poco tempo a disposizione da dedicare e per via dei materiali DeA mancanti, quindi mi limito a fare il minimo sindacale, con la primavera spero di riuscire a pubblicare qualche avanzamento più sostanzioso

[FraPis]

Tra le altre cose occorre pensare al panorama da appendere sullo sfondo del plastico, prima di acquistarne uno già preconfezionato ho provato asd eseguire una stampa 1500x550 mm al plotter utilizzando una foto ad alta definizione

Questo è quello che è venuto fuori, il lavoro non è certo il massimo ma non mi dispiace poi tanto

[v200]

Buona idea , mi sa che costa anche meno. Una soluzione semplice rimane uno sfondo azzurro.

[FraPis]

Questa è una foto panoramica dell'engadina ci sono stato alcune volte è veramente un posto incantevole

[gio_gio]

Francesco, stai pianificano veramente da manuale... complimenti!

[FraPis]

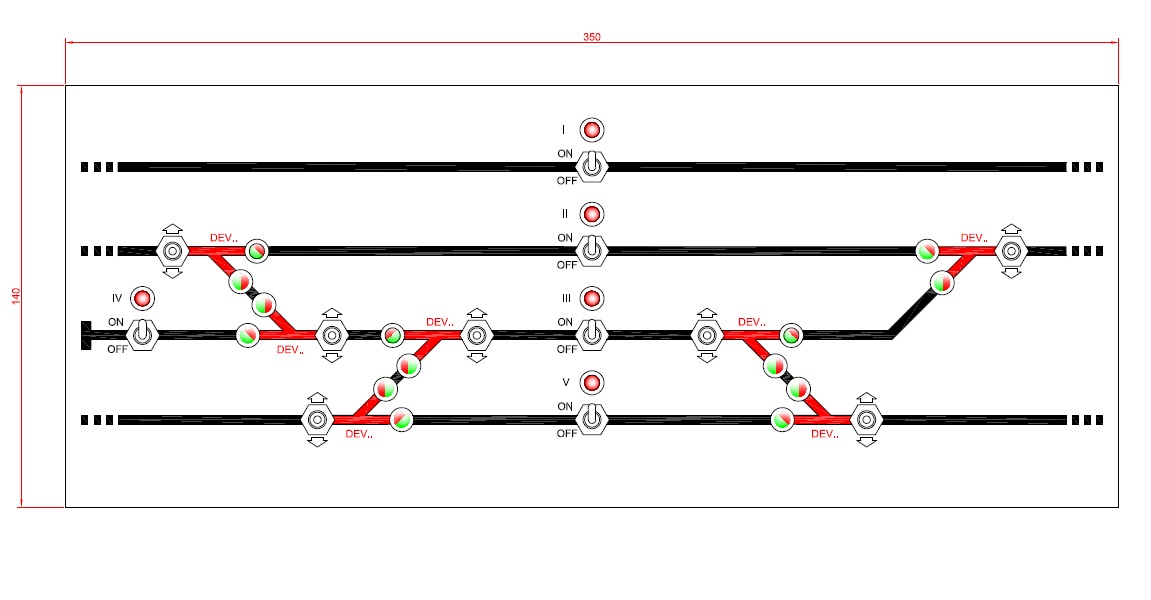

Il disegno di questo sinottico l'ho realizzato per Alfio (tender60) è creato sulla falsariga del mio ma ma gestisce un anello esterno aggiuntivo e ben 7 deviatoi, lo metto a disposizione degli utenti che ne fossero interessati

Versione in pdf stampabile in formato A3 scala 1:1 (non adattato)

Sinottico DeA ampliato.pdf

(268.43 KiB) Scaricato 68 volte

[FraPis]

Francesco, stai pianificano veramente da manuale... complimenti!

Grazie Giovanni, pianificare è uno dei miei compiti anche per quanto riguarda la mia vita lavorativa, lavoro in un'azienda che si occupa di impiantistica elettrostrumentale industriale nell'ambito della raffinazione petrolifera e pianificare le attività è decisamente indispensabile

[Egidio]

Saluti. Egidio.

[Vincenzo Passalacqua]

Tra le altre cose occorre pensare al panorama da appendere sullo sfondo del plastico, prima di acquistarne uno già preconfezionato ho provato asd eseguire una stampa 1500x550 mm al plotter utilizzando una foto ad alta definizione
Questo è quello che è venuto fuori, il lavoro non è certo il massimo ma non mi dispiace poi tanto

Buon giorno FraPis, mi è piaciuto molto il tuo sfondo e desidererei fare altrettanto, se non oso troppo e se sei disponibile a farlo, potrei avere il file da cui stampare? Ti seguo sempre con estremo interesse per la razionalità e il metodo con i quali lavori. Anticipatamente grazie.
Vincenzo

[FraPis]

Buon giorno FraPis, mi è piaciuto molto il tuo sfondo e desidererei fare altrettanto, se non oso troppo e se sei disponibile a farlo, potrei avere il file da cui stampare? Ti seguo sempre con estremo interesse per la razionalità e il metodo con i quali lavori. Anticipatamente grazie.
Vincenzo

Buongiorno Vincenzo, innanzitutto ti ringrazio per i complimenti per quanto riguarda il file non ci sono problemi, essendo troppo grande per essere postato sul forum, ho creato sul mio google drive una cartella pubblica dove può essere scaricato, è presente nei formati .jpg e .png
https://drive.google.com/drive/folders/ ... sp=sharing

Buon lavoro
