Guida all'allineamento dei moduli con accoppiamento fisso

[Docdelburg]

A distanza di anni aggiorno la vecchia tecnica con le "spine" per allineare moduli con accoppiamento fisso.
viewtopic.php?f=94&t=12454&p=156593&hil ... li#p156593

Per allineare velocemente e comodamente i moduli che si accoppiano in modo fisso e sistematico, come ad esempio i moduli che compongono una stazione o un deposito, ci viene in aiuto questa proposta della DCC Concepts.

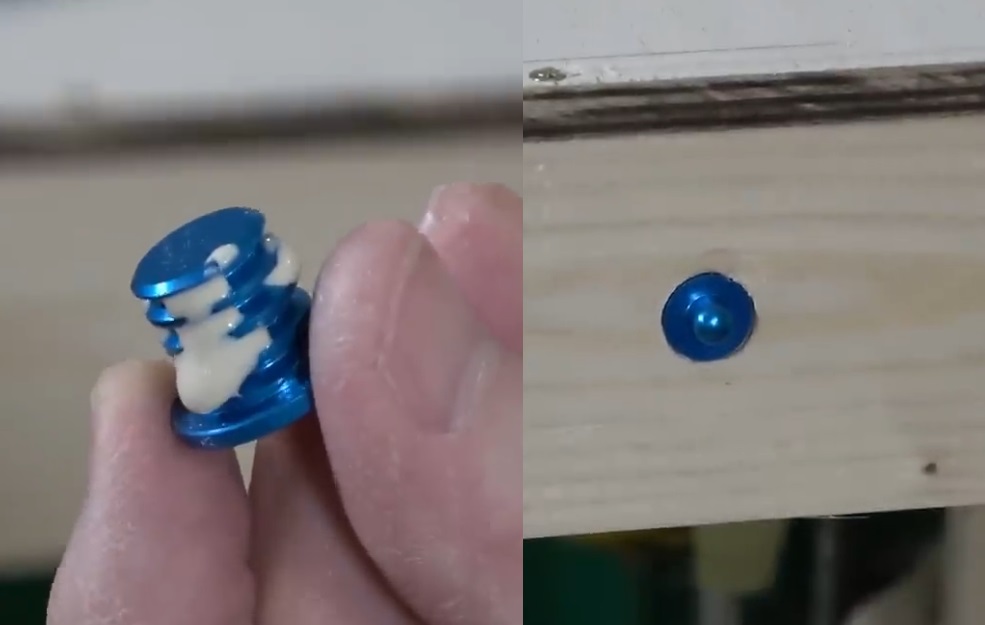

Si tratta di due componenti, chiamati “dowels” (traducibili con il termine di tasselli), uno a forma ogivale e l’altro a forma concava per contenerla.

Questi tasselli vengono venduti a coppie, come nell’immagine precedente, giusto per allineare due moduli.

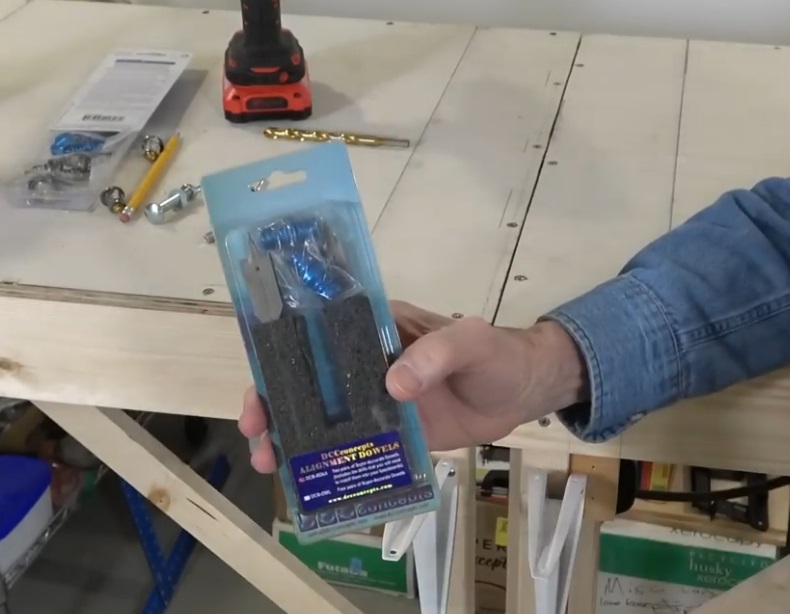

Esiste anche un kit iniziale, composto da due tasselli, una punta fine e due punte per legno da 13 e 19 mm, giusto per chi fosse sprovvisto di tali ferramenta, necessarie alla loro istallazione.

[Docdelburg]

Illustro la procedura di montaggio, prendendo spunto da un video di “Model Railroading” presente online e di cui lascio il link a fine discussione; è in lingua ma anche la sola visione è sufficientemente istruttiva.

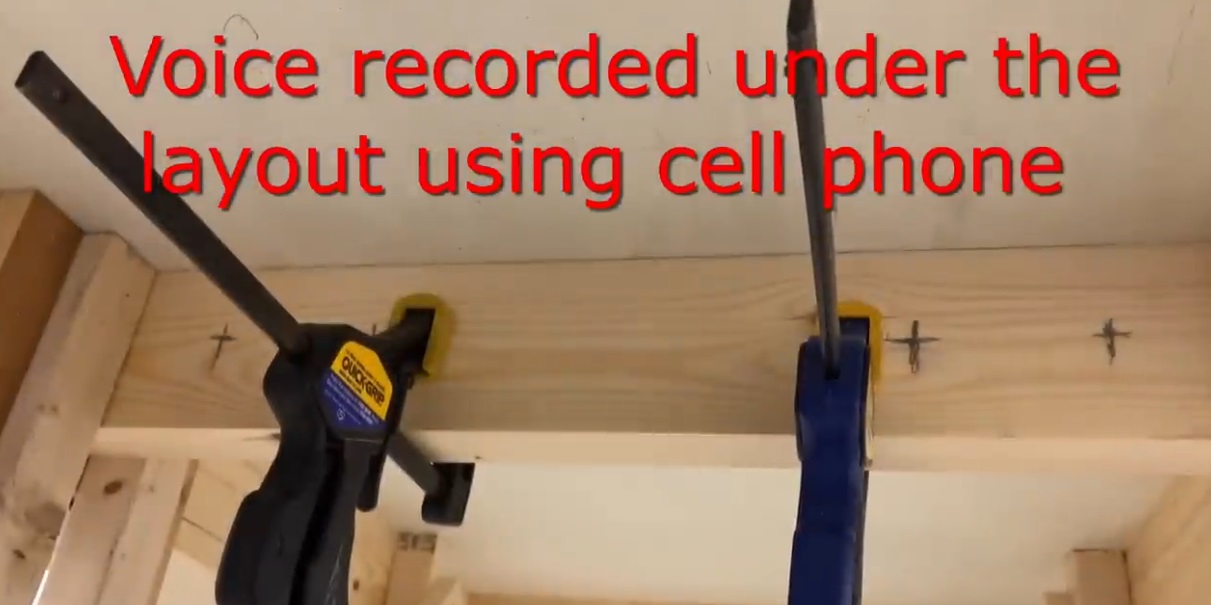

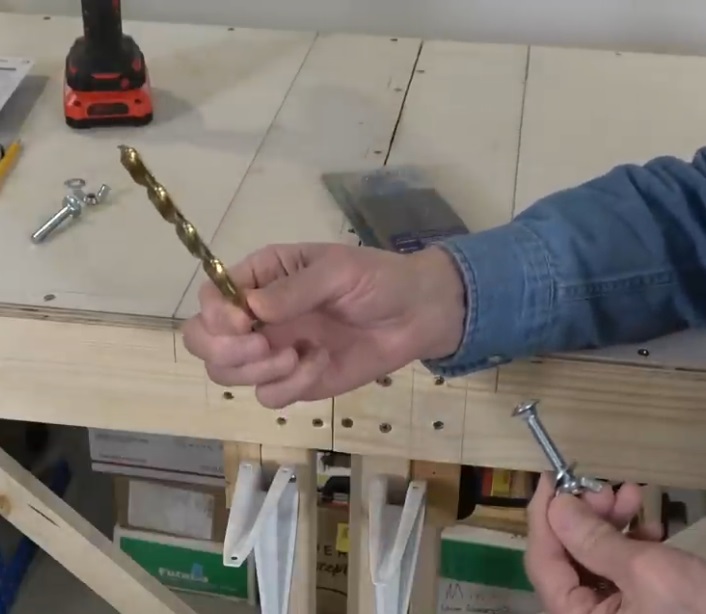

Si parte dall’unione dei due moduli, allineati con precisione e fissati con morsetti. L’unione sarà poi fatta, alla fine, con i classici galletti e viti da 8 mm con relative rondelle. Per predisporre questo tipo di fissaggio classico sarà necessaria la solita punta da legno per trapano da 10 mm.

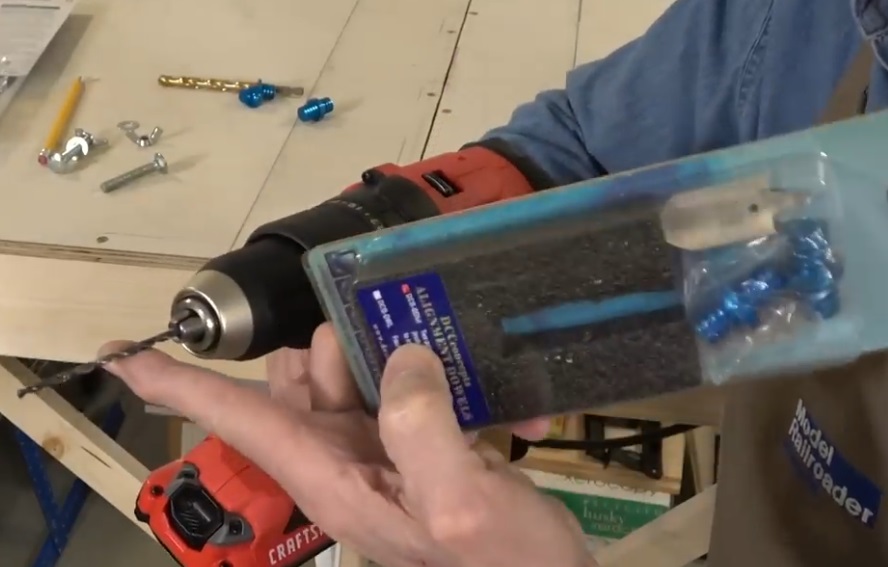

Si procede predisponendo il kit con le punte e i tasselli.

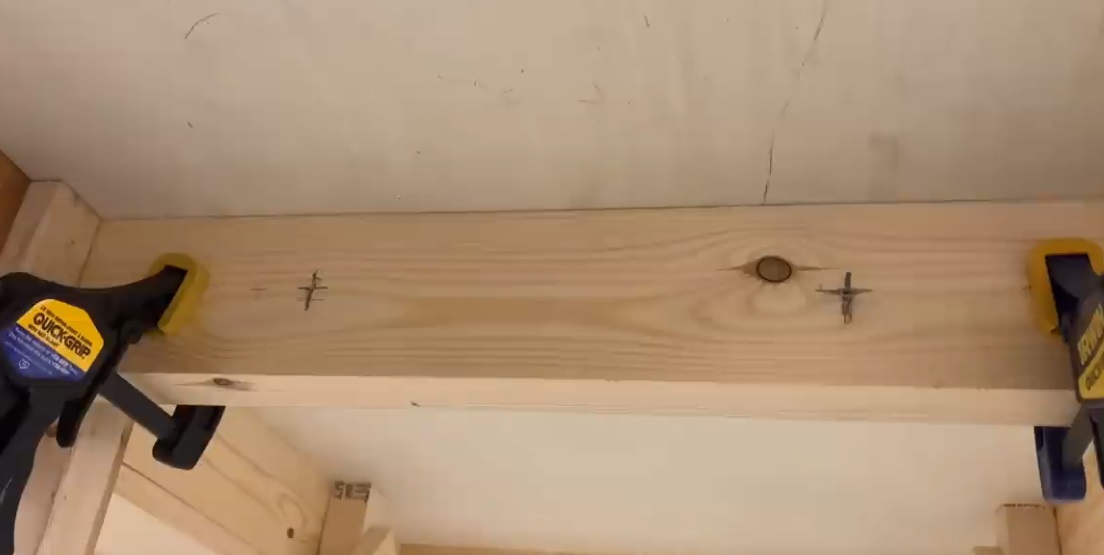

Passando alla faccia inferiore dei moduli, si segnano i due punti più laterali per il passaggio delle viti con i galletti e i due punti più centrali per inserire i tasselli.

Si praticano innanzitutto i due fori da 10 mm più laterali

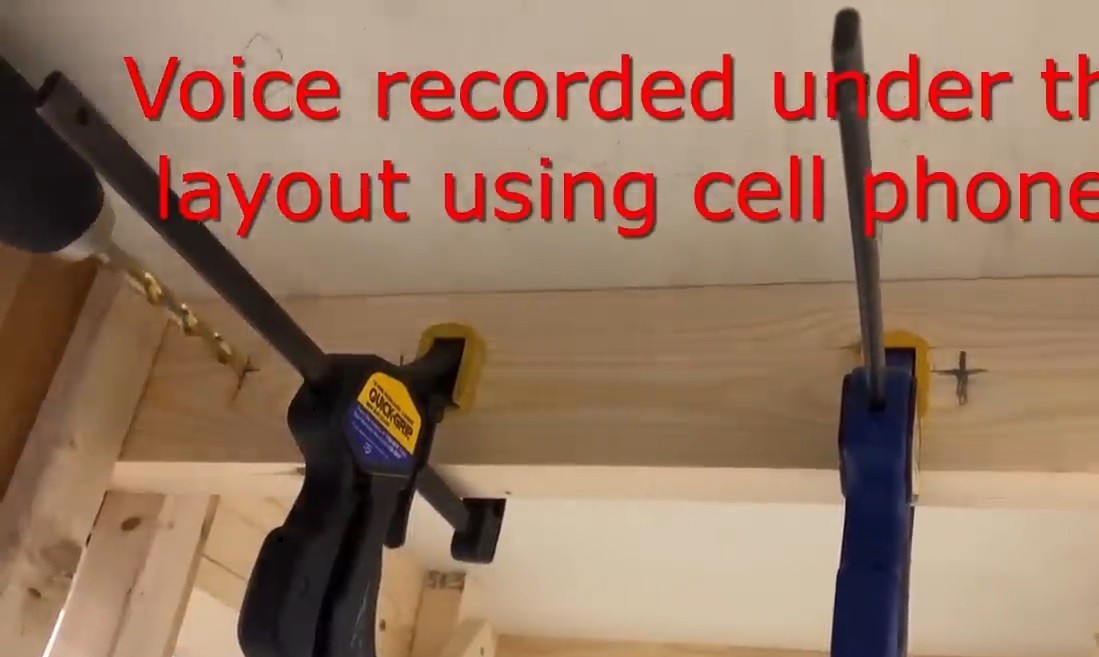

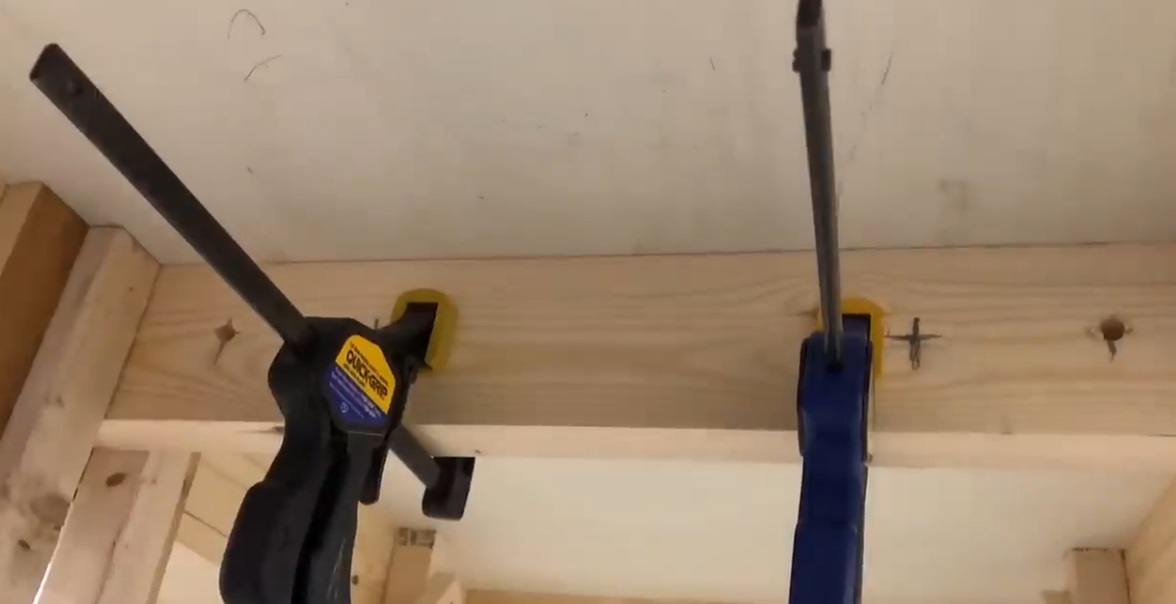

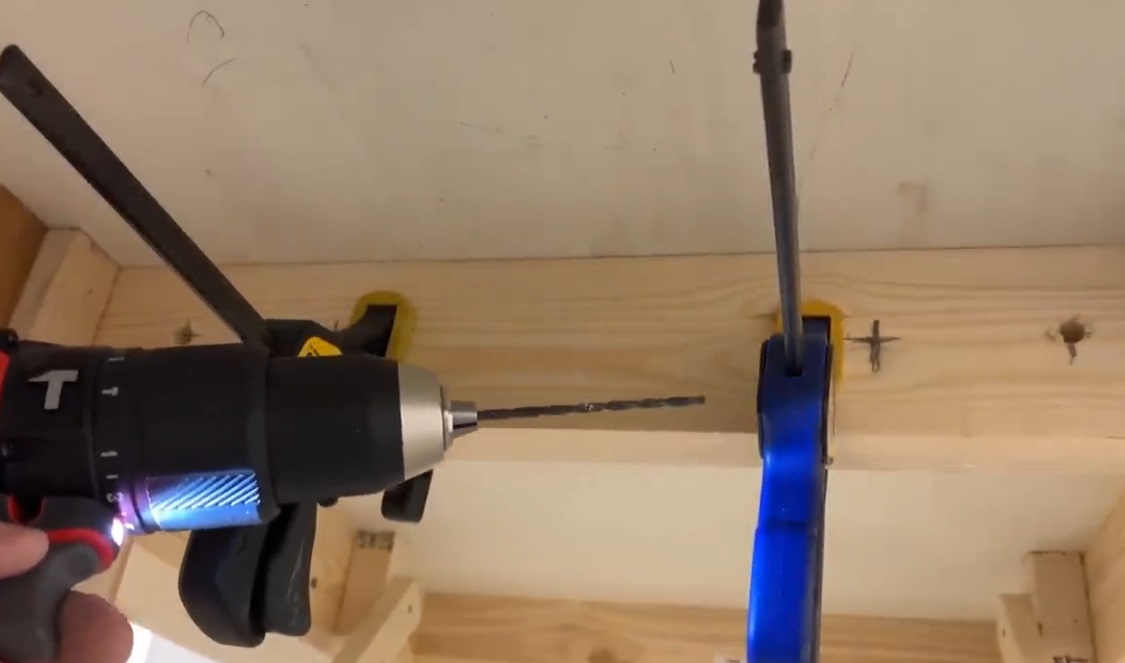

Si innesta sul trapano la punta più fine del kit, per comodità si spostano i morsetti e si praticano due piccoli fori-guida dove andranno inseriti i tasselli.

[Docdelburg]

A questo punto si tolgono i morsetti, si allontanano i moduli e si lavora sulla faccia esterna delle loro testate.

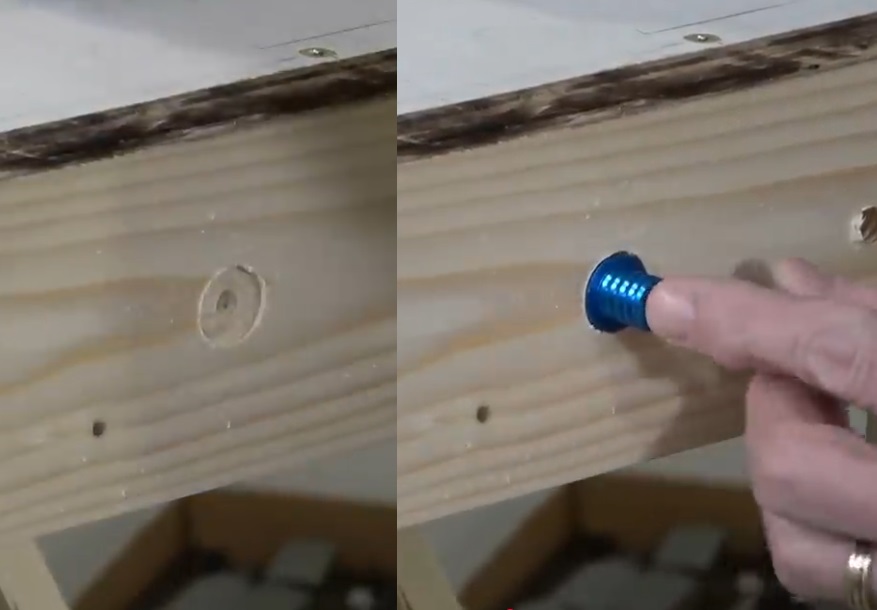

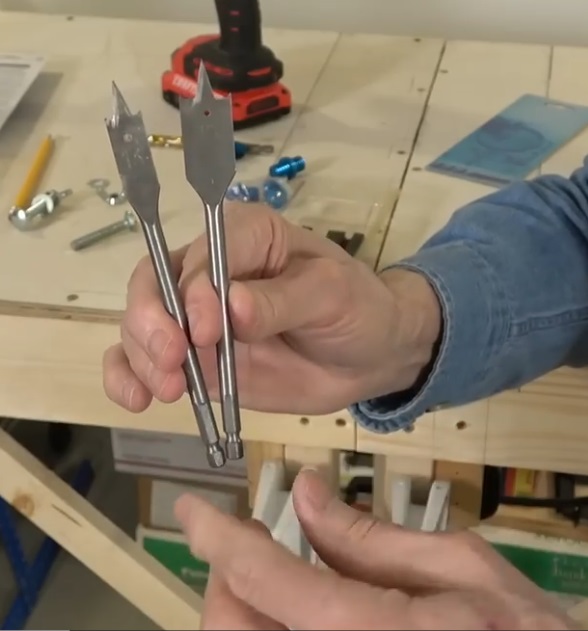

Inserita sul trapano la punta più grossa, da 19 mm, si pratica un leggero solco circolare in corrispondenza del foro-guida; il solco dovrà contenere di misura lo spessore del bordo circolare del tassello. Per fare questo controllare la profondità inserendo il tassello dalla parte circolare più grande.

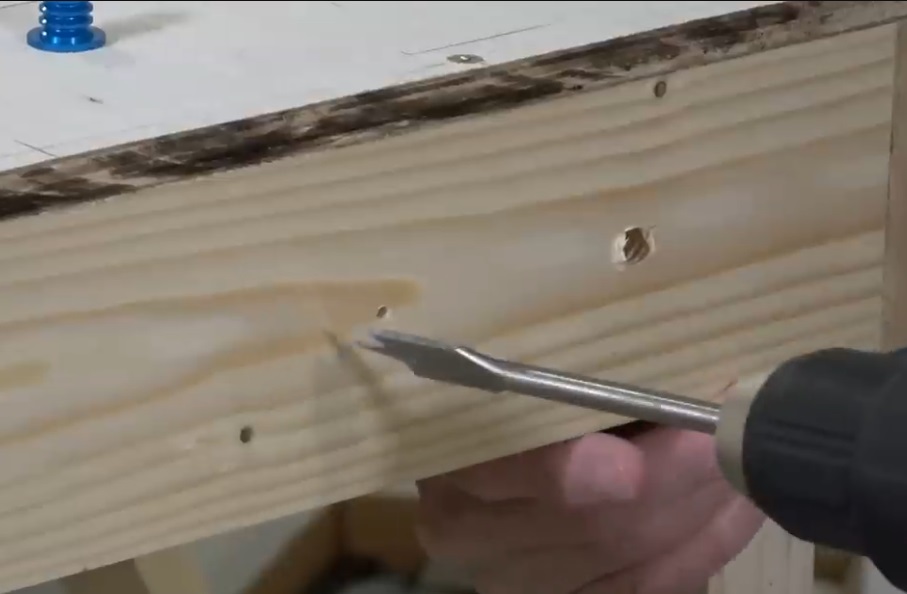

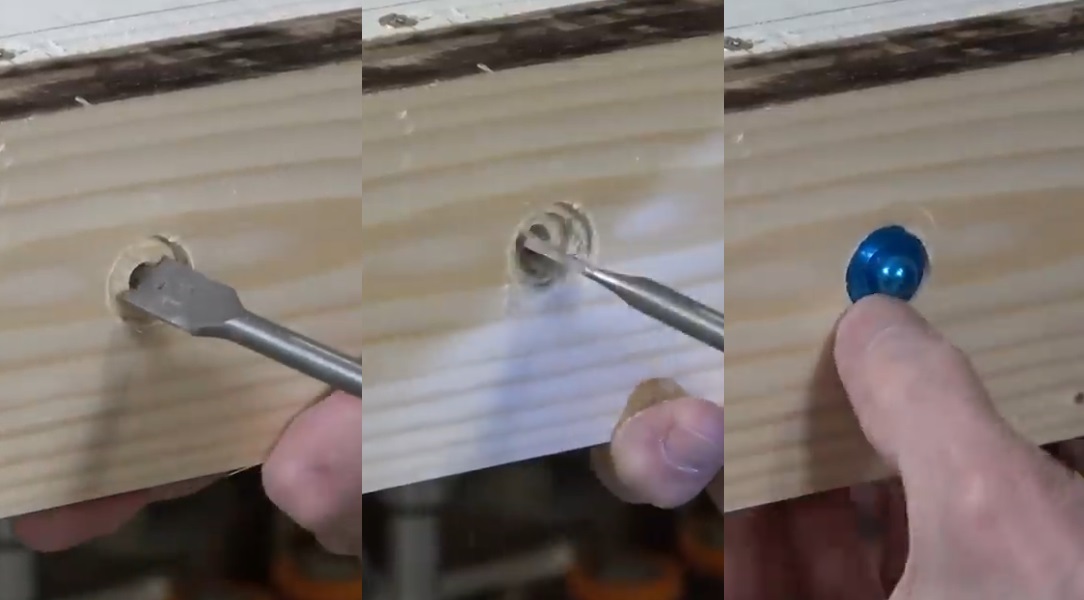

Sostituita la punta da 19 mm con quella minore da 13 mm, si pratica un foro passante seguendo sempre il foro-guida, così da poter inserire il tassello con il bordo circolare a filo con la parete della testata.

Praticati tutti e quattro i solchi e i fori, vi si incollano i tasselli.

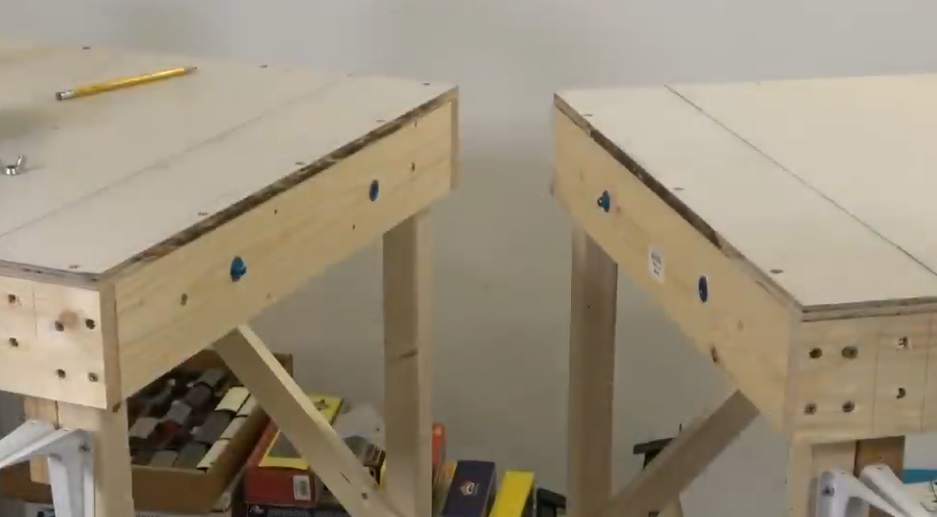

All'unione successiva dei moduli i tasselli agevoleranno in modo deciso il corretto allineamento.

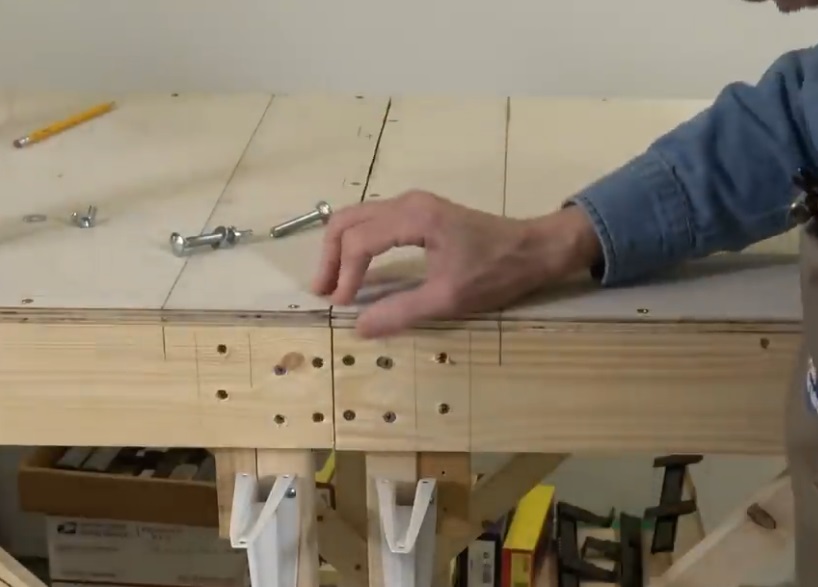

Una volta sistemati tutti i tasselli si riuniscono i moduli e li si fissa con le viti e i galletti

Alla successiva unione dei moduli, l'allineamento sarà garantito velocemente dalla presenza dei tasselli che guideranno le testate alla corretta posizione di interfacciamento.


Come anticipato, ecco il link al video dimostrativo

[Docdelburg]

Sulla falsariga di quanto sopra esposto, c'è ovviamente la possibilità di sfruttare altre soluzioni più economiche; basta cercare online "perni di allineamento" per trovare alternative.
Basta poi adeguare la predisposizione dei fori di inserimento in base alle dimensioni e alle tipologie dei perni scelti.
Di seguito un esempio presente su una piattaforma commerciale-
