Ingranaggi e barre filettate

[giuseppe_risso]

Mi serve l'aiuto di qualche meccanico esperto.

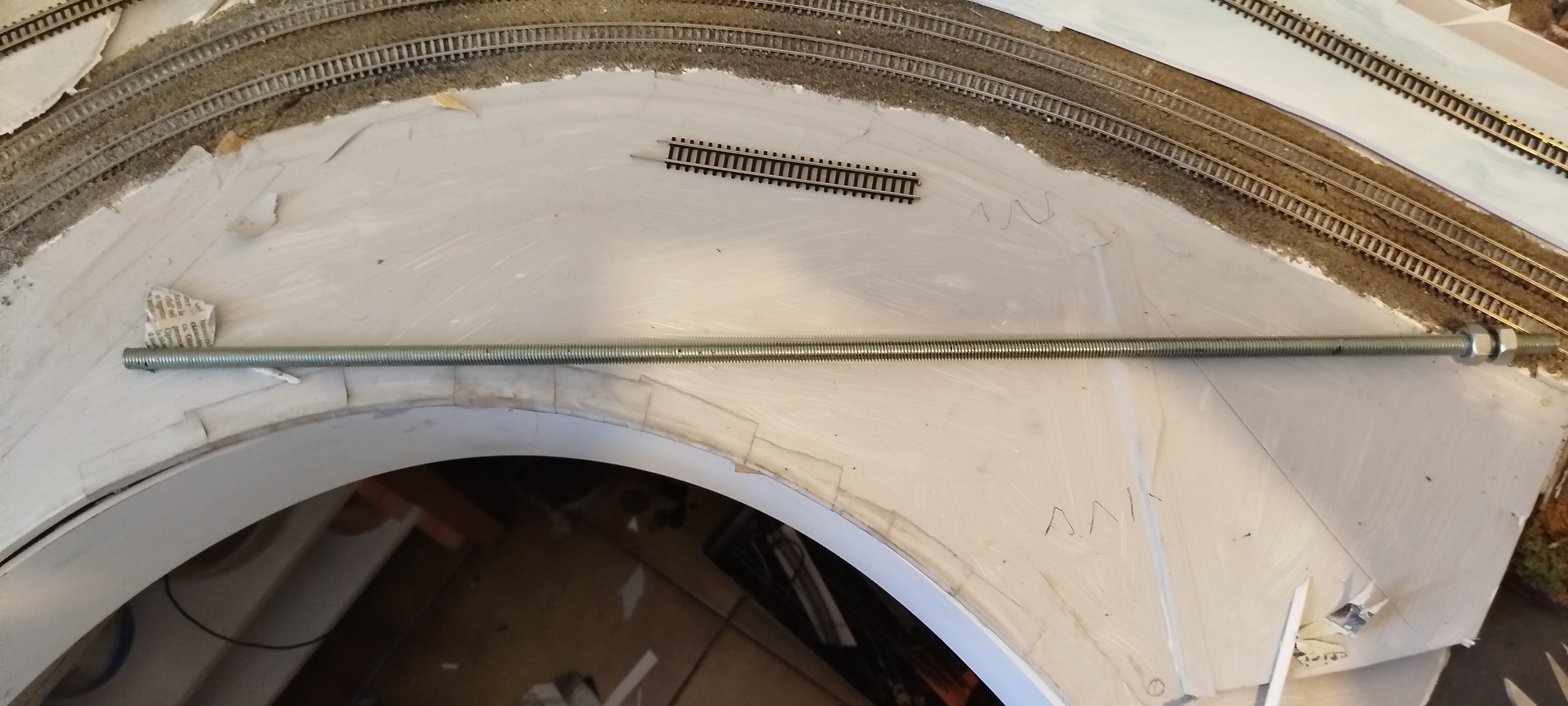

Ho una barra filettata da 10 mm di diametro esterno.
Il ferramenta mi dice che è M10.

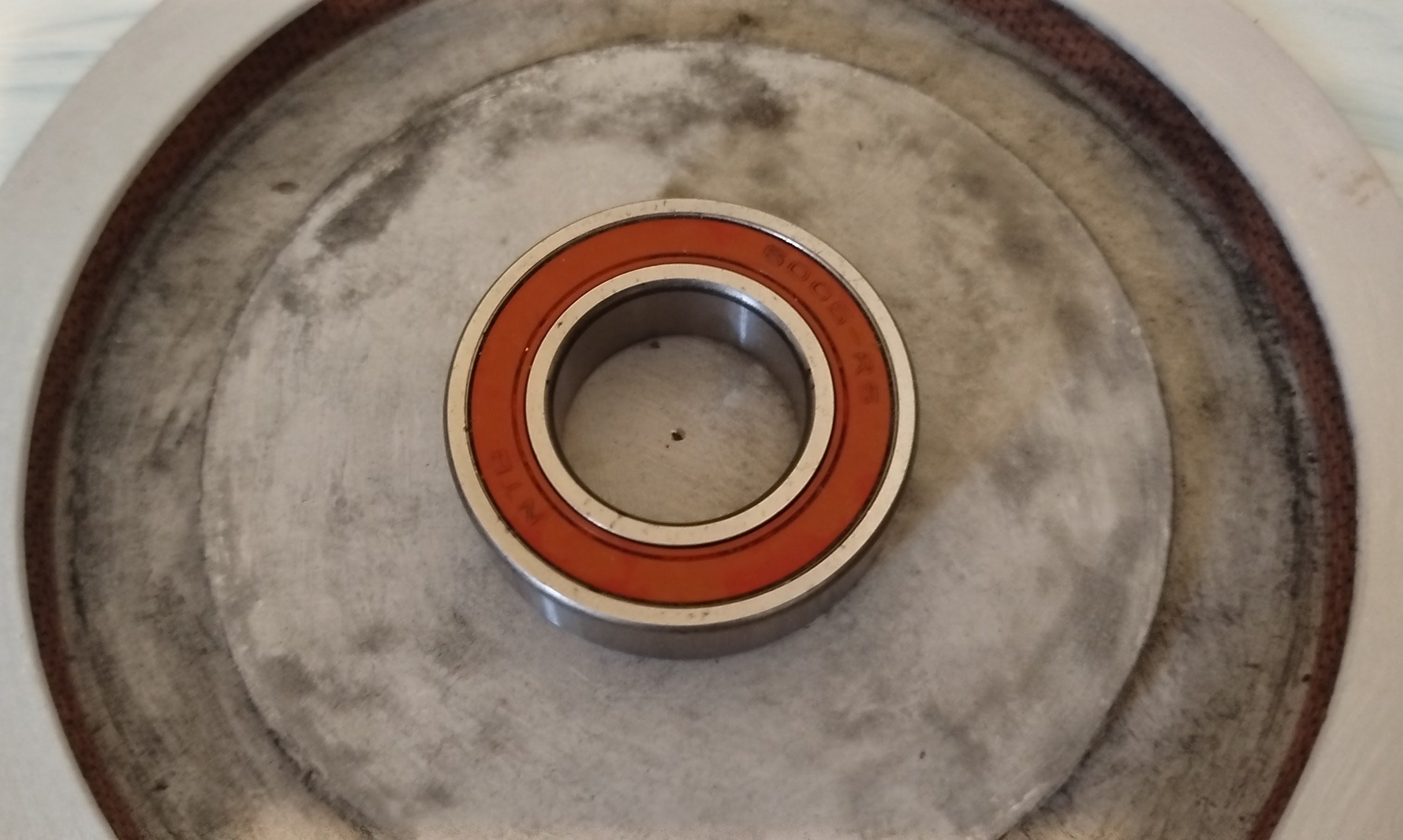

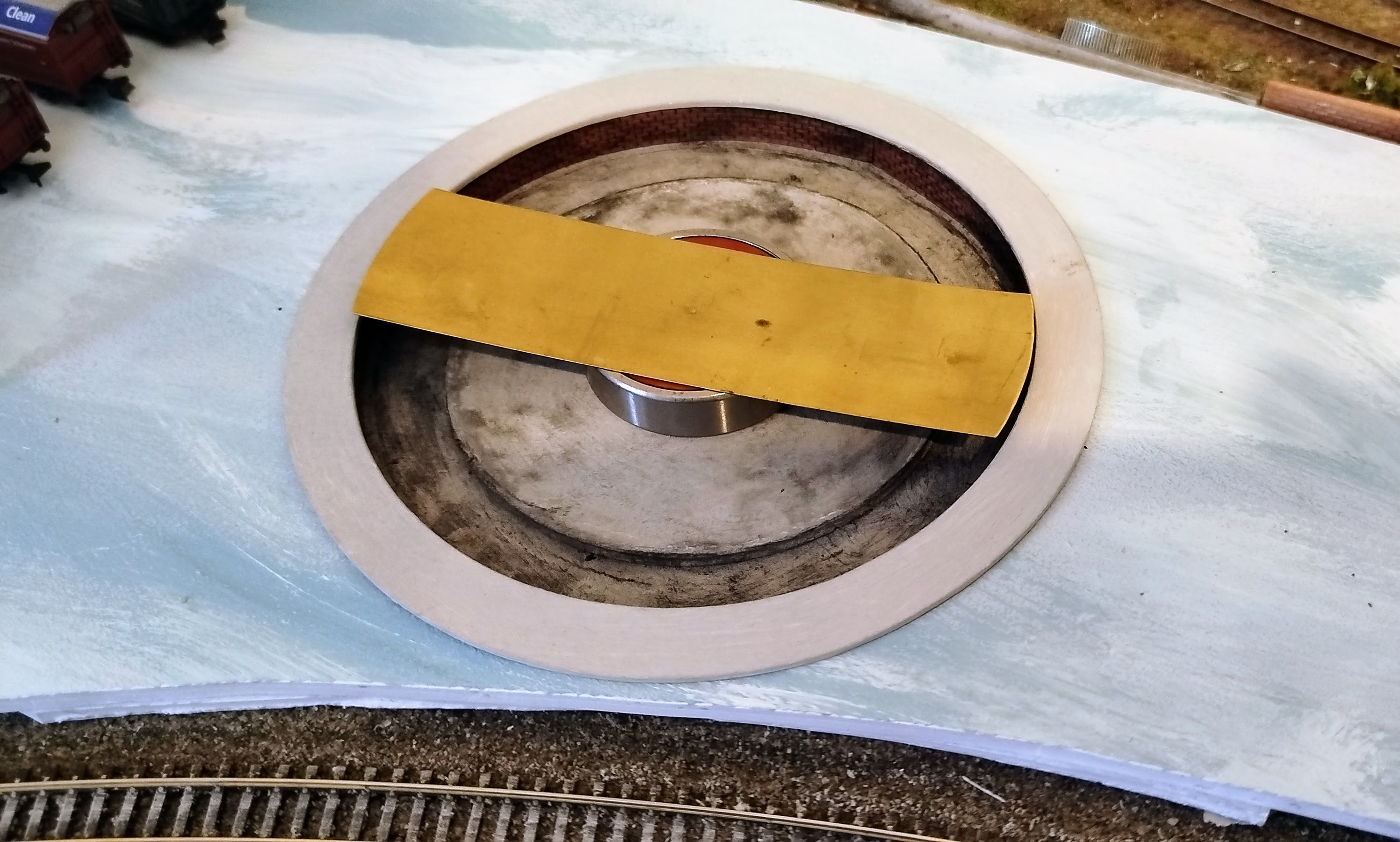

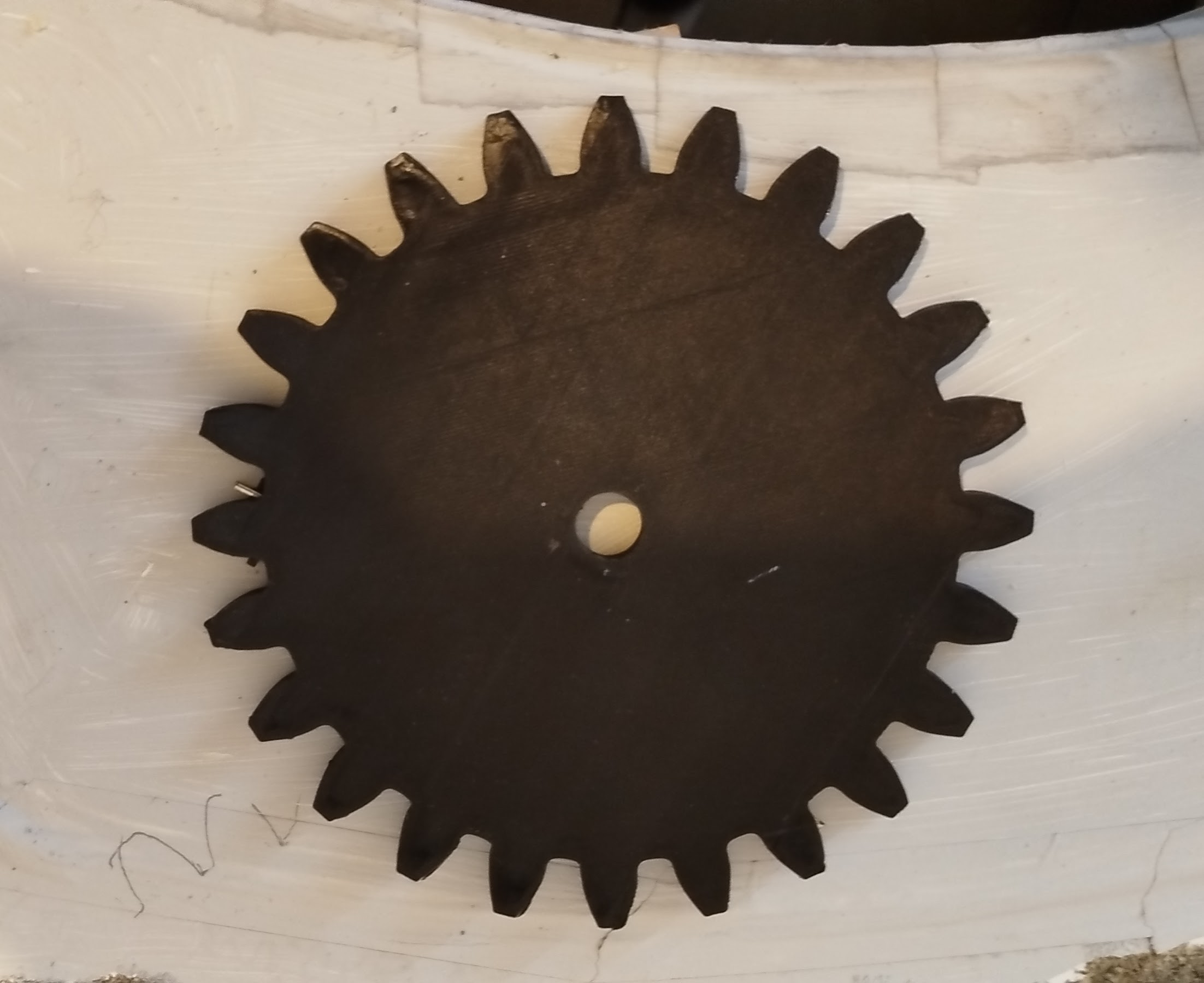

Con essa devo far girare un ingranaggio.
Ma se disegno un ingranaggio M10 vengono denti enormi, quindi, suppongo che M10 della Barra sia una cosa diversa da M10 di un ingranaggio.
Quale è il rapporto che c'è tra di loro?
Grazie.

[MrPatato76]

La sigla M10 identifica il passo (metrico) ed il diametro esterno in mm (10).
Se ben ricordo, per questo diametro il passo (inteso come distanza tra una cresta del filetto e la successiva) è ancora di 1mm.
Ti consiglio di verificare comunque le norme di riferimento.
Ah…non sono adatte a comandare ingranaggi: il profilo del dente è diverso.

[giuseppe_risso]

Grazie Roberto.
La distanza delle creste è 2 mm.

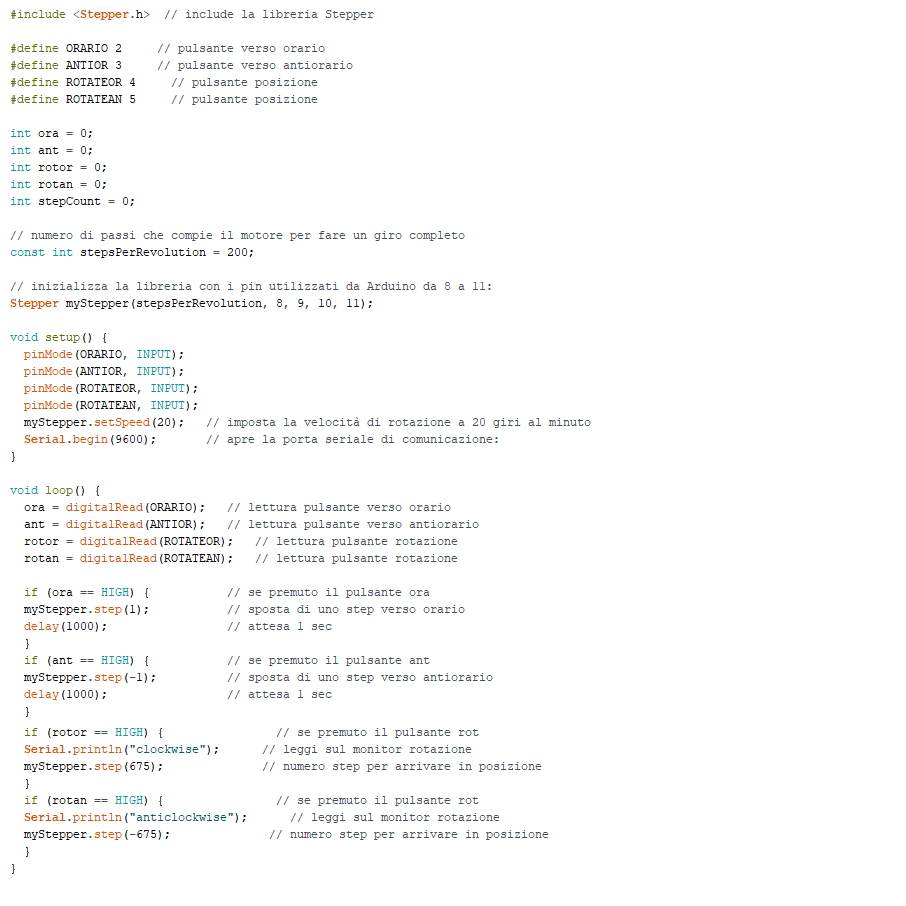

Quello che volevo capire era proprio se si poteva far girare un ingranaggio con una barra filettata.
Sei stato molto chiaro.

[Docdelburg]

Per quel che mi risulta, una barra filettata, fatta ruotare, può creare un movimento lineare tramite un dado (o bullone) adeguato. La filettatura della barra ha uno spessore insufficiente per innescare un movimento su ingranaggi, per quanto fini.
Puoi darci qualche elemento in più per capire cosa intendi realizzare? Magari salta fuori qualche idea....

Tipo: sulla barra filettata puoi introdurre due bulloni distanziati di tot cm su cui fissare una barretta che abbia la stessa dentatura dell'ingranaggio che vuoi muovere.....

[Docdelburg]

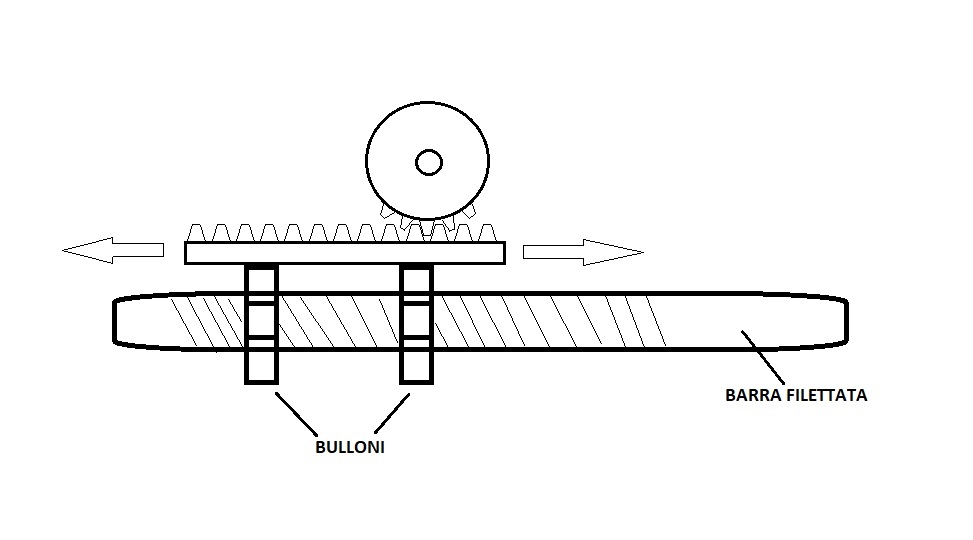

Uno schizzo per rappresentare l'esempio fatto:

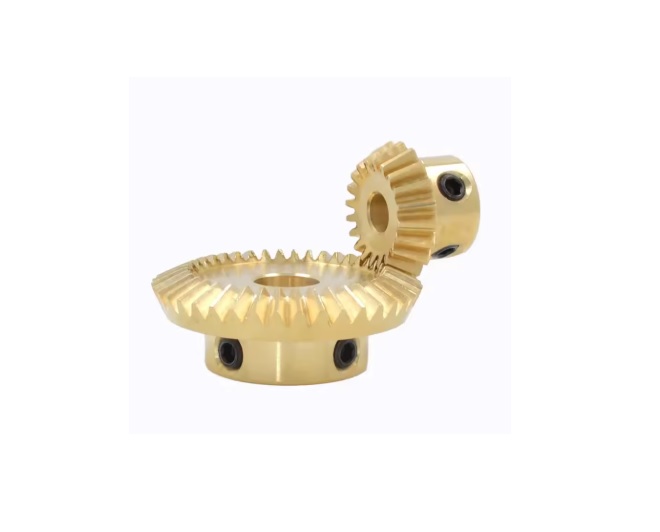

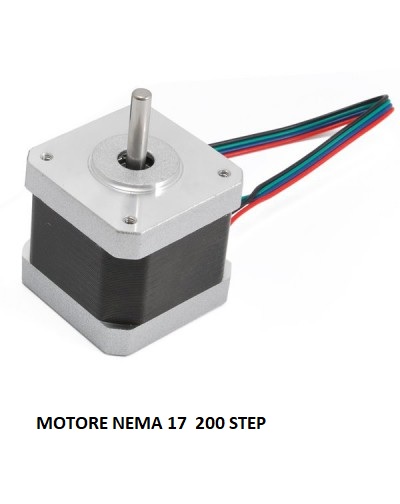

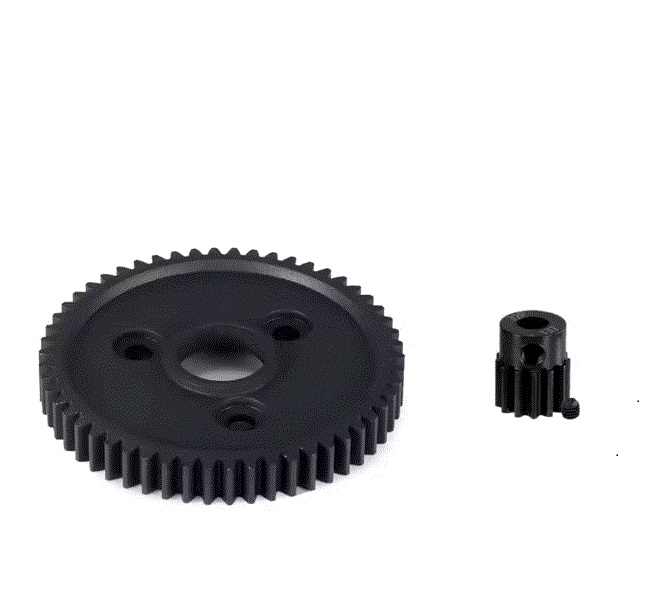

Sulle piattaforme cinesi trovi molti elementi utili per realizzare questi accoppiamenti meccanici.

[Fabrizio]

Ciao Giuseppe. Vuoi forse realizzare un ingranaggio del tipo a vite senza fine? Se il tuo obbiettivo è questo, non credo che una barra filettata possa svolgere la funzione della vite senza fine.


Si possono trovare invece metodi per movimentare qualcosa usando un bullone sulla barra filettata, tipo quelli indicati da Mauro. Tieni però conto che, anche in questi casi, la barra filettata ed i bulloni, non sono pensati per sopportare dei movimenti nel lungo periodo. Se si tratta di movimentazioni occasionali non ci sono problemi, ma se il movimento è continuo l'usura potrebbe danneggiare il tutto.

[MrPatato76]

Grazie Roberto.
La distanza delle creste è 2 mm.
Quello che volevo capire era proprio se si poteva far girare un ingranaggio con una barra filettata.
Sei stato molto chiaro.

Prego Giuseppe.

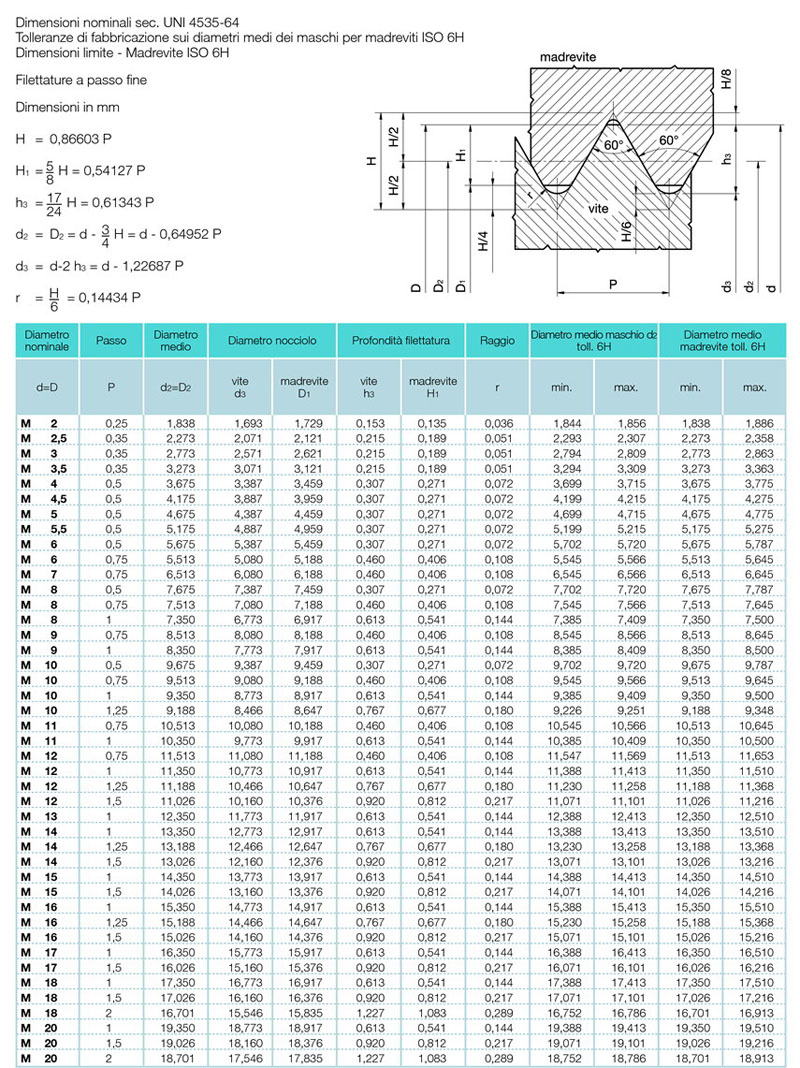

Per tua info allego tabella riepilogativa.
Come potrai osservare, come filetto M10, troverai ben 4 passi diversi…
