Caratteristiche Quadro Sinottico

[Albjal]

Ciao.
Sono curioso di sapere come avete realizzato il pannello superiore del vostro sinottico (quadro comandi): soprattutto lo spessore del pannello e come avete scelto lo stesso in relazione alle misure dei comandi/luci/led che vi sono installati.
La domanda - così com'è formulata - suona un po' criptica; Se così fosse, chiedete chiarimenti senza timore.

Il mio (http://www.scalatt.it/forum/topic.asp?T ... ,pontoglio) è stato realizzato utilizzando un pannello sottile di masonite (se così si chiama), del tipo di quelli che fanno da supporto alle cornici a giorno per foto, ma mi sto pentendo della scelta poiché comincia ad imbarcarsi. Tuttavia al principio mi parve una buona idea, soprattutto perché facile da forare e decorare e con uno spessore (ridotto) che mi permetta di farvi alloggiare di tutto: pulsanti, interruttori a levetta, led da 5 mm ecc.
Grazie

[liftman]

qua puoi vedere come l'ha realizzato Roberto (roy57) topic.asp?TOPIC_ID=7815&whichpage=5 ma sono strasicuro che ce ne siano altri tra le varie discussioni.

[Docdelburg]

Roberto è Roberto e certe cose (forse) le fa solo lui.....[:I]
Dal canto mio, dopo aver fatto diversi sinottici utilizzando le apposite scatole di plastica, ho realizzato ultimamente un quadro utilizzando una lamiera di alluminio spessa 1 mm appoggiata sulla base di una scatola di legno da tre bottiglie di vino (sai com'è, qui in Oltrepò si trovano facilmente.....).

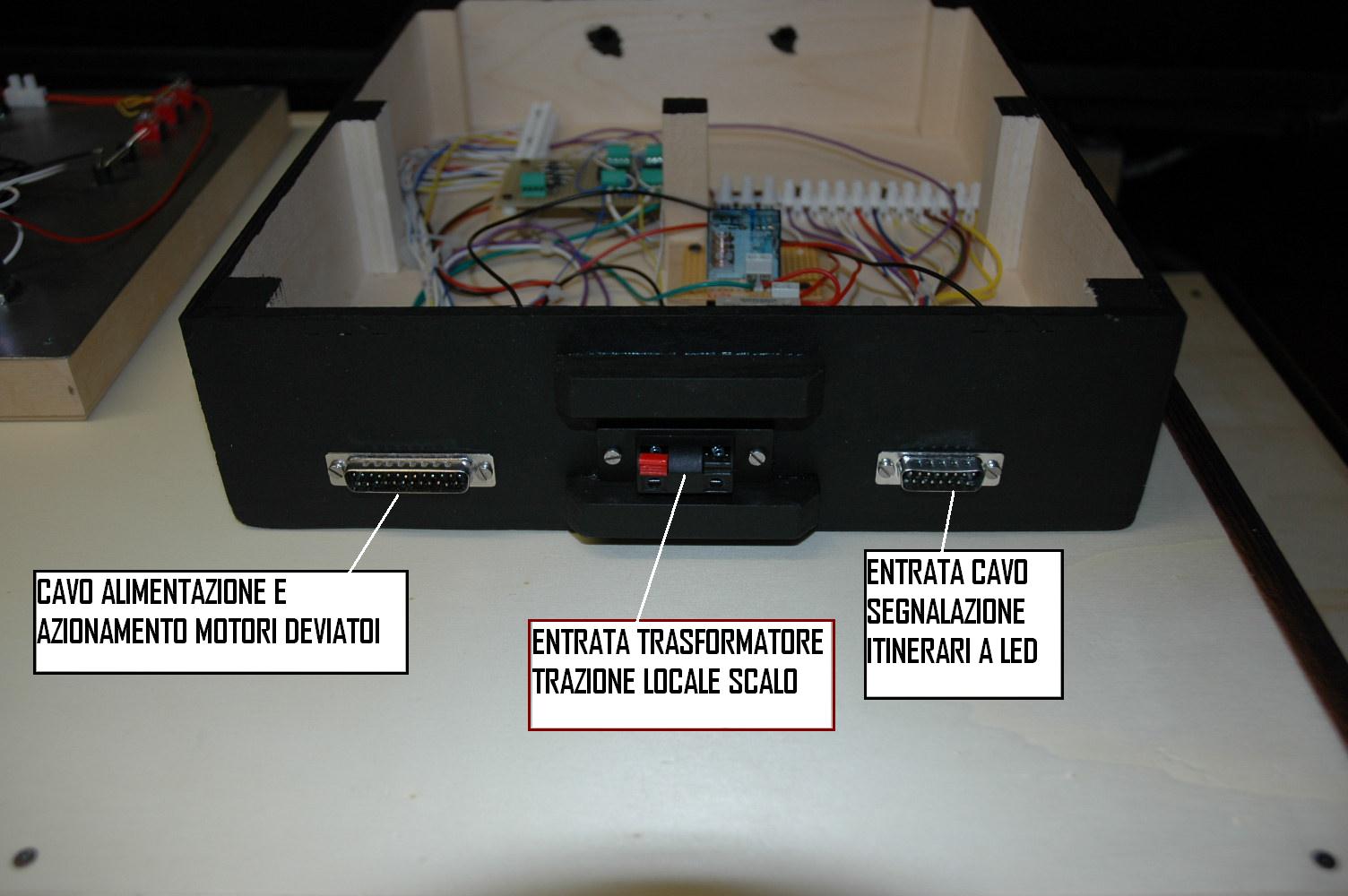

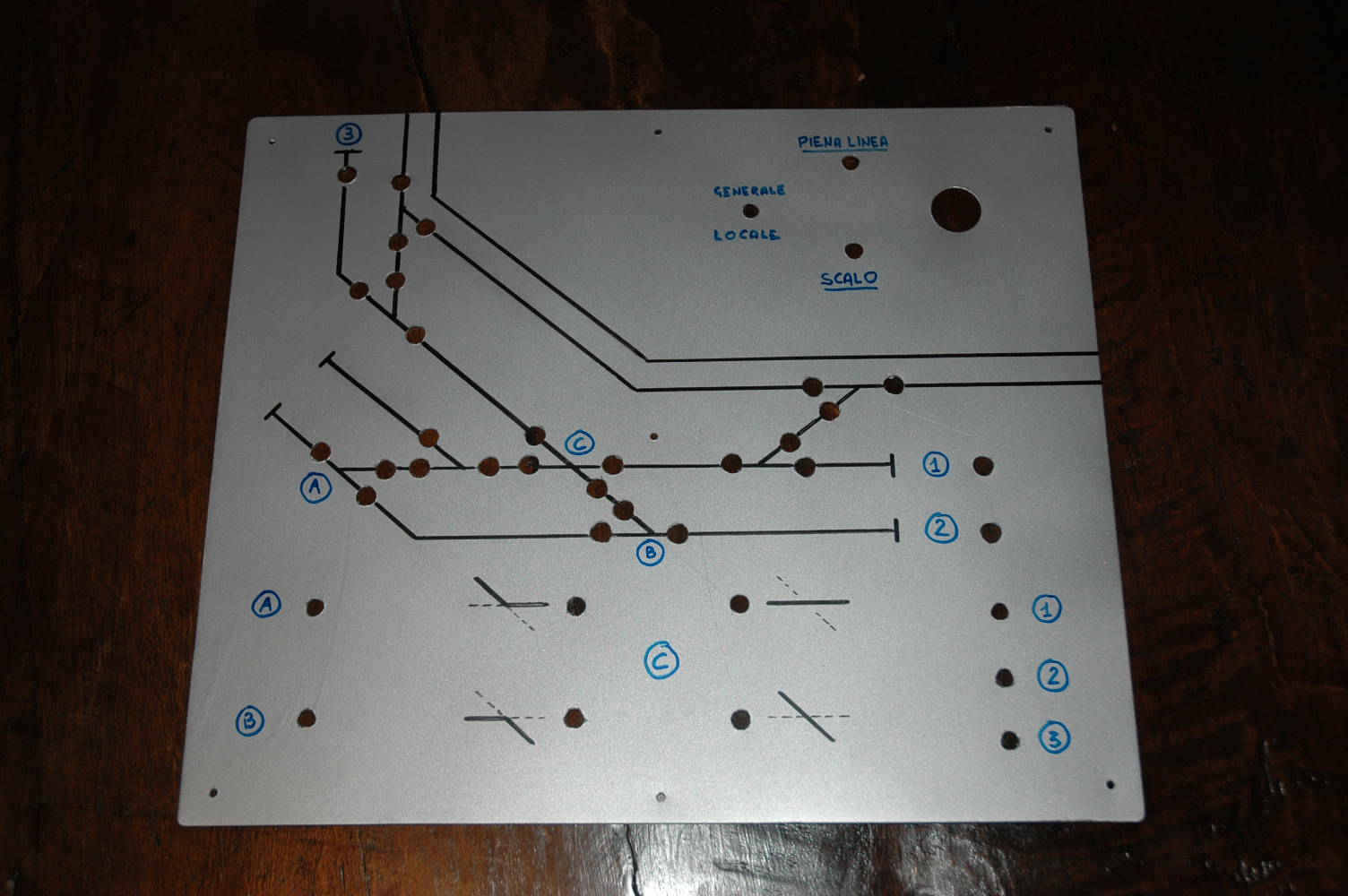

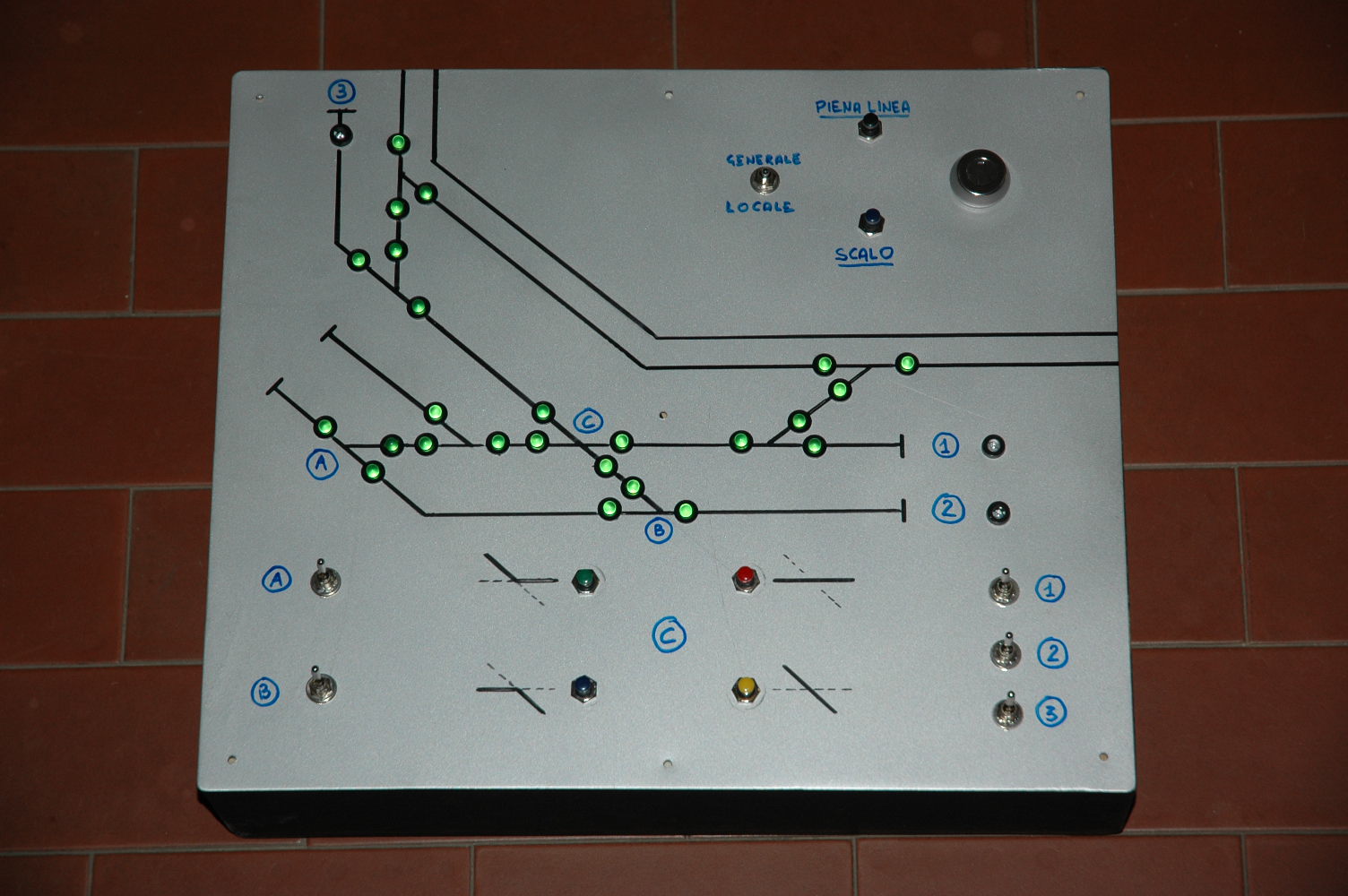

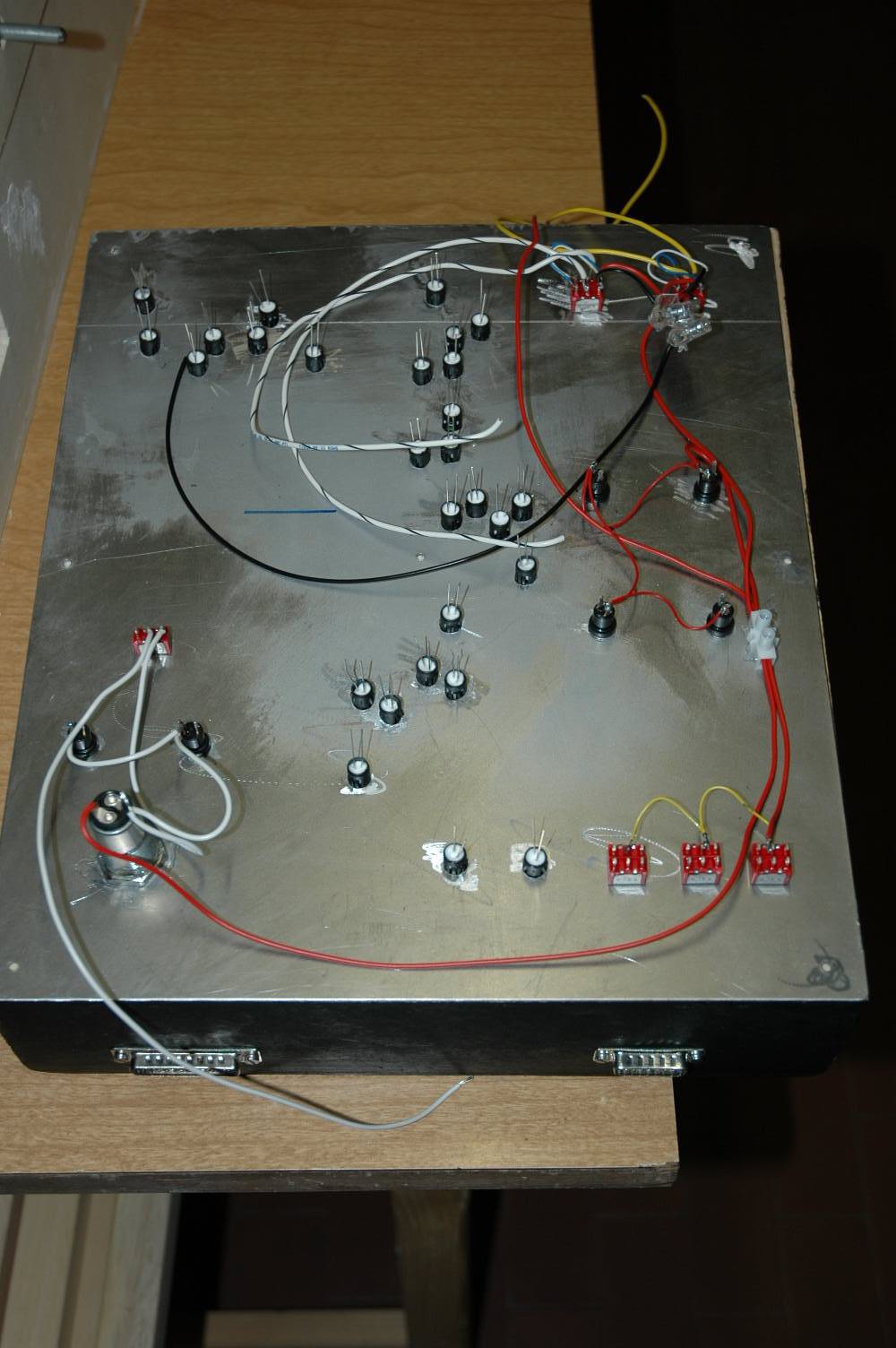

Mi son fatto tagliare la lastra su misura da un ferramenta e questo è il risultato (quadro sinottico portatile per il futuro modulo TT Borgio Scalo)

Immagine:

175,79 KB

Immagine:

168,08 KB

Immagine:

215,94 KB

Immagine:

152,89 KB

[Edgardo_Rosatti]

Non entro nel merito. Vorrei fare solo i complimenti per l'ottima realizzazione del Doc [:I]

Ed

[schunt]

Caro Doc....... il quadro sinottico ha sempre il suo fascino, non e' come quello freddo e tecnologico ottenuto su di un PC !

Il tuo lavoro, molto valido, mi fa ricordare quello che feci parecchie decine di anni fa, verniciando un plexiglas con il nero, mascherando le tracce con il nastro adesivo, alle stessa stregua dei vecchi quadri che corredavano i vecchi banchi con le leve.

Peccato, non mi e' riuscito a salvare uno di quei banchi con gli apparecchi di blocco ..... peccato!!!!!
