problema con quadro sinottico

[claudioredaelli]

ho bisogno di aiuto
sto realizzando il quadro sinottico del mio impianto; vorrei segnalare l'alimentazione o meno di un binario trochino con un led
rosso - assenza di alimentazione
verde - binario alimentato
sul sinottico uso un led bicolore e un interruttore a due vie
fatto il cablaggio dei tre sezionamenti, se aziono un interruttore relativo ad un binario si accendono i led anche degli altri

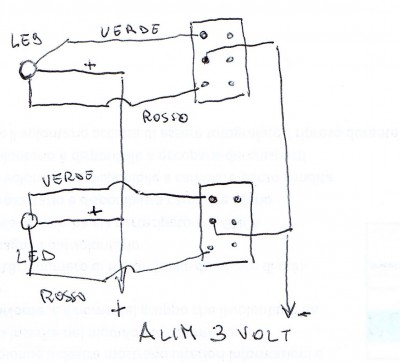

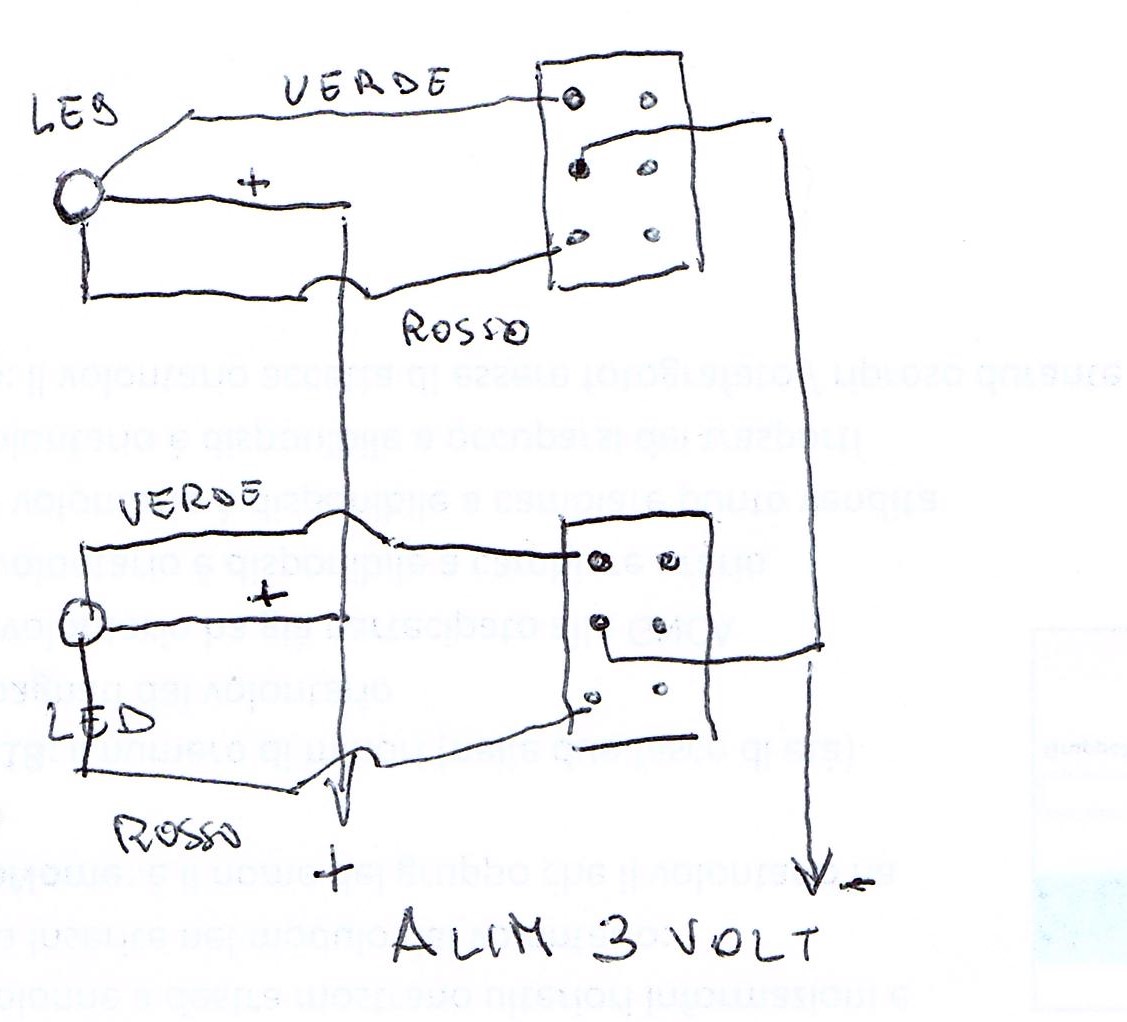

scusate l'approssimazione dello schema allegato
dove sbaglio?
grazie

[Docdelburg]

Dovresti almeno usare dei diodi che impediscano il passaggio della corrente agli altri led.
Con calma cerco di capire meglio il tuo disegno e ti propongo uno schema.

[Docdelburg]

Claudio, prima di scrivere o disegnare degli spropositi, specificami alcune cose:
1) alimentazione per i led è si 3V ma immagino continua vero? Non alternata....
2) sicuro che il comune dei led sia il polo positivo?
3) i deviatoi a 2 vie li hai disegnati doppi; una parte per i led e una parte per l'alimentazione dei tronchini, giusto?

[Docdelburg]

Ho riguardato con calma il tuo schema e, se i led bicolori hanno il positivo in comune e l'alimentazione è in corrente continua, non mi sembra ci siano errori.
Hai disegnato dei deviatori doppi a due vie; qui ho semplificato con due vie semplici riferite ai led, tralasciando la parte che va ai tronchini.

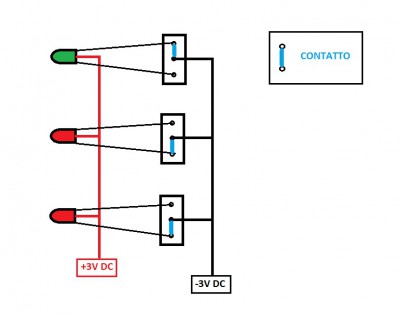

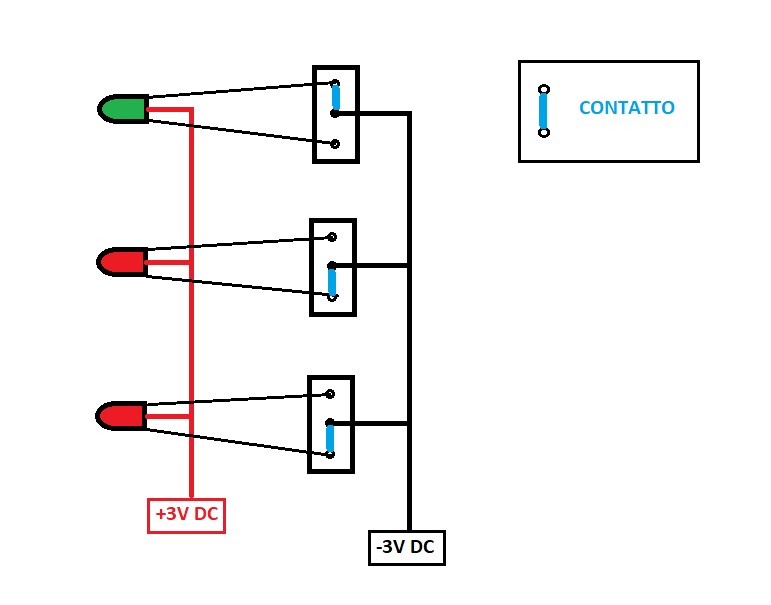

Ti ripropongo i collegamenti, specificando che, così come sono, avrai i 3 led sempre accesi per i 3 sezionamenti. A seconda del tipo di contatto i led saranno rossi o verdi.
Nel mio esempio ho dato alimentazione al tronchino in alto (led verde) e non ai due in basso (led rossi).


Dici che azionando un interruttore si accendono tutti i led: spiegati meglio perchè con questo tipo di collegamento tutti i del dovranno essere accesi, con il colore relativo al tipo di collegamento realizzato sul deviatore (perchè lo chiami interruttore? Di qui il dubbio su cosa hai disegnato....)

[claudioredaelli]

forse l'errore sta nell'uso di interruttori on-off anzichè deviatoi?

[claudioredaelli]

se aziono un interruttore si modifica il colore dei le attigui

[Docdelburg]

forse l'errore sta nell'uso di interruttori on-off anzichè deviatoi?

Sicuramente, se hai interruttori ON-OFF invece che deviatori dai corrente a tutti i led.
E lo schema che hai disegnato probabilmente non corrisponde ai collegamenti reali.
Per quello dicevo che servono dei diodi, per impedire che un interruttore dia corrente a led che non gli corrispondono.
Fai piuttosto una foto di cosa stai usando sul sinottico e prova a ridisegnare lo schema.

[Senialas]

Claudio, io farei così:

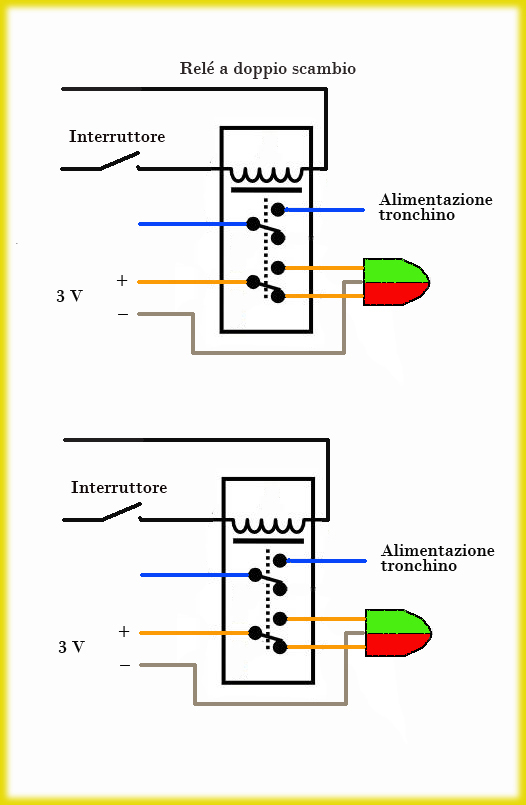

userei un interruttore per attivare un relé a 2 vie che da un lato alimenta il tronchino e dall'altro mi fornisce la segnalazione del tronchino alimentato.
Se cambiassi la tensione di alimentazione dei led ricorda di inserire una resistenza per la limitazione della corrente (ne basta 1 sul polo comune).
Ciao
Roberto

[Docdelburg]

Lo schema di Roberto è ineccepibile ma considera i led a polo comune negativo mentre Claudio ha disegnato i led a polo comune positivo.
Per quello stavo chiedendo lumi....

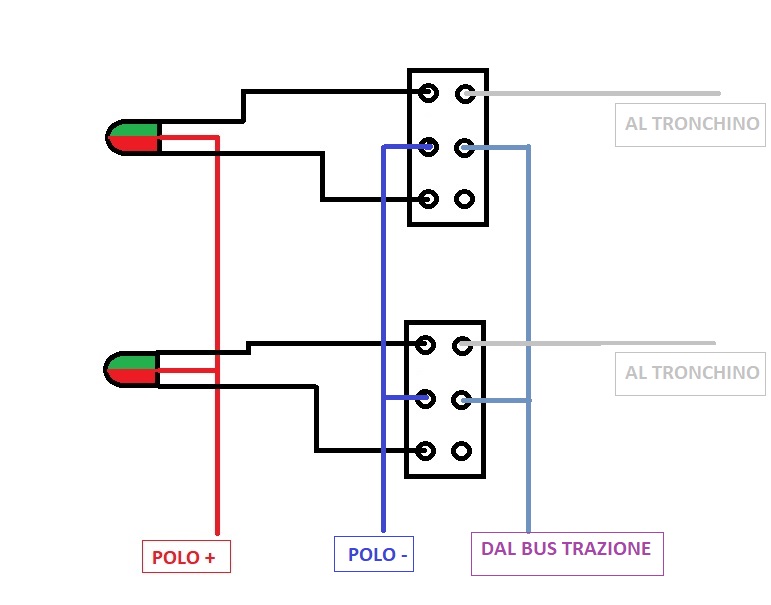

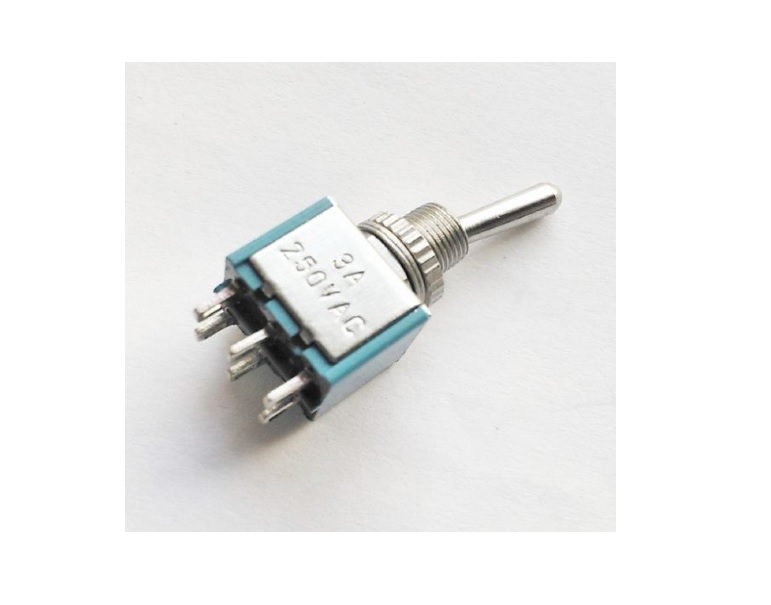

Lo schema di Roberto si può comunque semplificare usando direttamente dei deviatori o commutatori ON-OFF-ON a due vie tipo questi


E riprendendo il primo schema postato da Claudio


[Senialas]

Si certo, per i led basta invertire i fili.
Io ho cercato di usare gli interruttor già in possesso di Claudio.
Usando degli interruttori a levetta tipo (on) - off - (on), come dice Mauro a 2 vie si raggiunge lo stesso scopo.

[claudioredaelli]

grazie a tutti per i suggerimenti, mi metto al lavoro
buona giornata
