Quali caratteristiche per motore?

[SteaMarco]

Ciao a tuTTi,

vorrei sapere per cortesia il numero di giri/v che dovrebbero avere le varie locomotive,
posto 3 esempi.

1)Per un FS E 424 scala TT ?
2)Per un V200 in scala TT ?
3)Per un DB 56 scala TT ( a vapore ) idem?

Non ho letto tutte le normative NEM c'è? Scritto?[:I]

Grazie per la cortesia, Marco

[liftman]

Io non credo che si possa "normare" il numero di giri di un motore, ma dato che le normative NEM non le ho lette nemmeno io, non lo escludo al 100%
Però per certo posso dire che il numero di giri è solo un "ingrediente" di tutta la "ricetta" [:o)]

[v200]

Guarda qui se trovi delle referenze
http://www.sb-modellbau.com
http://www.maxonmotor.it/maxon/view/app ... -dettaglio

[Docdelburg]

Posso dirti come girano altre cose se, una volta acquistate le loco che hai indicato, non funzionano a dovere.
Per il resto non mi risulta che ci sia una norma in tal senso.
Anche la velocità di marcia delle varie loco nelle varie scale non è spesso rapportata a quella delle sorelle reali; per quello bisogna spesso smanettare di CV (configurazioni variabili) e trovare un valore che corrisponda ad una andatura in scala quanto più veritiera.

[v200]

Che poi è anche data dalla vite senza fine e riduzione della scatola ingranaggi nei carrelli o sul asse tramite ingranaggio finale

[C_A]

Solo come riferimento, ma non è il caso in esame, il rotore di un Lima G (1976) ha un regime massimo di giri (a 14 volt) che si aggira sui 12000 al minuto. Questo risultato è stato ottonuto misurando la velocità della macchina e calcolando il numero di giri del rotore attraverso il rapporto di trasmissione del rotismo e il diametro delle ruote motrici!!!
Ciao!!!

[SteaMarco]

Grazie ragazzi!

Ci studierò su, male che và gli ficco una bella resistenza per ridurre il numero di giri.
Putroppo ho un sacco di motori ma per le 4 ruote... :geek:
L'ideale sarebbe un motore con cassa lunga e diametro ridotto per avere una bella coppia... P.S. Sto provando il controllo remoto!

Spero che non girino altre cose oltre gli ingranaggi!

Ciao Marco

[MrPatato76]

Ma scusa ....dove deve andare questo motore?
Che spazi hai a disposizione?
Che motore avresti in mente? ..e che caratteristiche avrebbe?
Che velocità dovrà avere il mezzo su cui installerai il motore?
In base alle risposte alle domande precedenti potrai calcolarti il rapporto di riduzione necessario

[SteaMarco]

Rieccomi,

le dimensioni massime sono 10x12x30 [mm] un motore con max 2.000 giri/V, con molta coppia solo che lungo e stretto, si ha di solito molti giri min e poca coppia.

Comunque ho notato che ogni produttore monta quello che più gli è congeniale. :geek:

Pensavo a montare questo con ulteriori modifiche del caso...

https://hobbyking.com/en_us/brushed-mot ... arbox.html

P.S. Per la cronaca fossi un venditore online di fermodellismo sarei un pò preoccupato da poco hanno incominciato a vendere :
https://hobbyking.com/en_us/catalog/cat ... es/id/6729

Ciao Marco

[C_A]

Ho fatto qualche conto, vedete di seguirmi.
La reale e424 ha le ruote di diametro 1250 mm che in scala TT è 10.42 mm a cui corrisponde una circonferenza di 32.725 mm
La reale E424 ha una velocità massima di 110 km/h in scala TT 0,916 km/ pari a 916666 mm/h . Dividiamo per 60 e troviamo la velocità al minuto che è 15278 mm/minuto.
Dividendo quest'ultimo risultato per la circonferenza, troviamo i giri delle ruote motrici, che sono 467 al minuto.
Questo risultato va moltiplicato per il rapporto di trasmissione del rotismo, cioè del blocco ingranaggi. Per esempio nel caso di rotismo con rapporto di trasmissione 9.6, e quindi i giri corrispondenti del motore devone essere 4482 al minuto.
Controllate i calcoli perché su due ne sbaglio cinque (incredibile ma vero)!!
Ciao!!!

[SteaMarco]

Grazie a tutti,

i link di Roby sono eccezzionali un pò come i prezzi!

Comunque utile per saper cosa fare!

Marco

[MrPatato76]

Interessanti le stampanti 3D....

[SteaMarco]

Rieccomi,

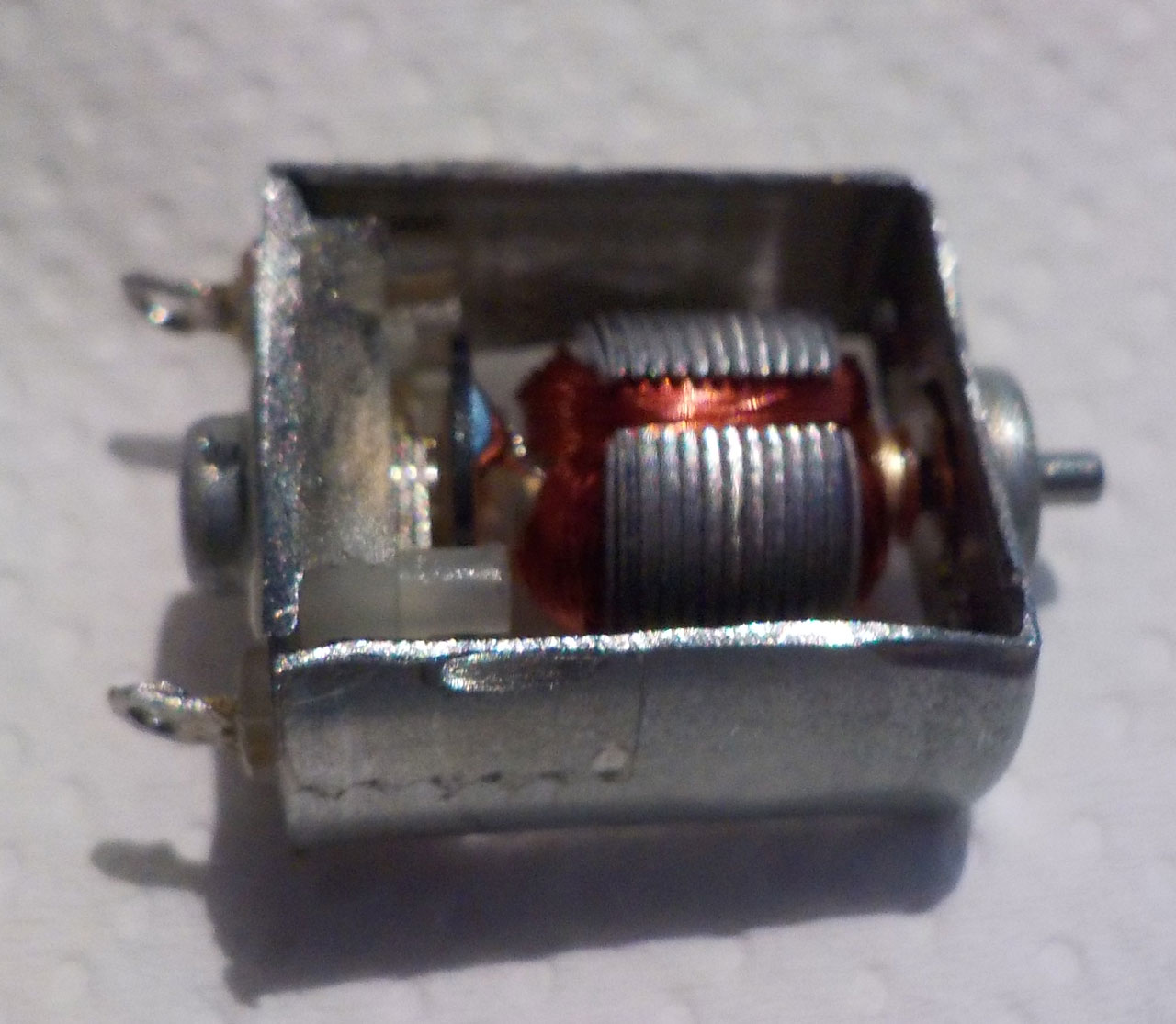

dato che costano troppo per i miei gusti me lo son fatto!!!
Devo solo provarlo al banco...

La stampante? Lascia perdere le uniche stampanti che funzionano sono quelle con le camera a caldo... Il resto solo balocchi! :geek:

Marco

Immagine:

167,16 KB

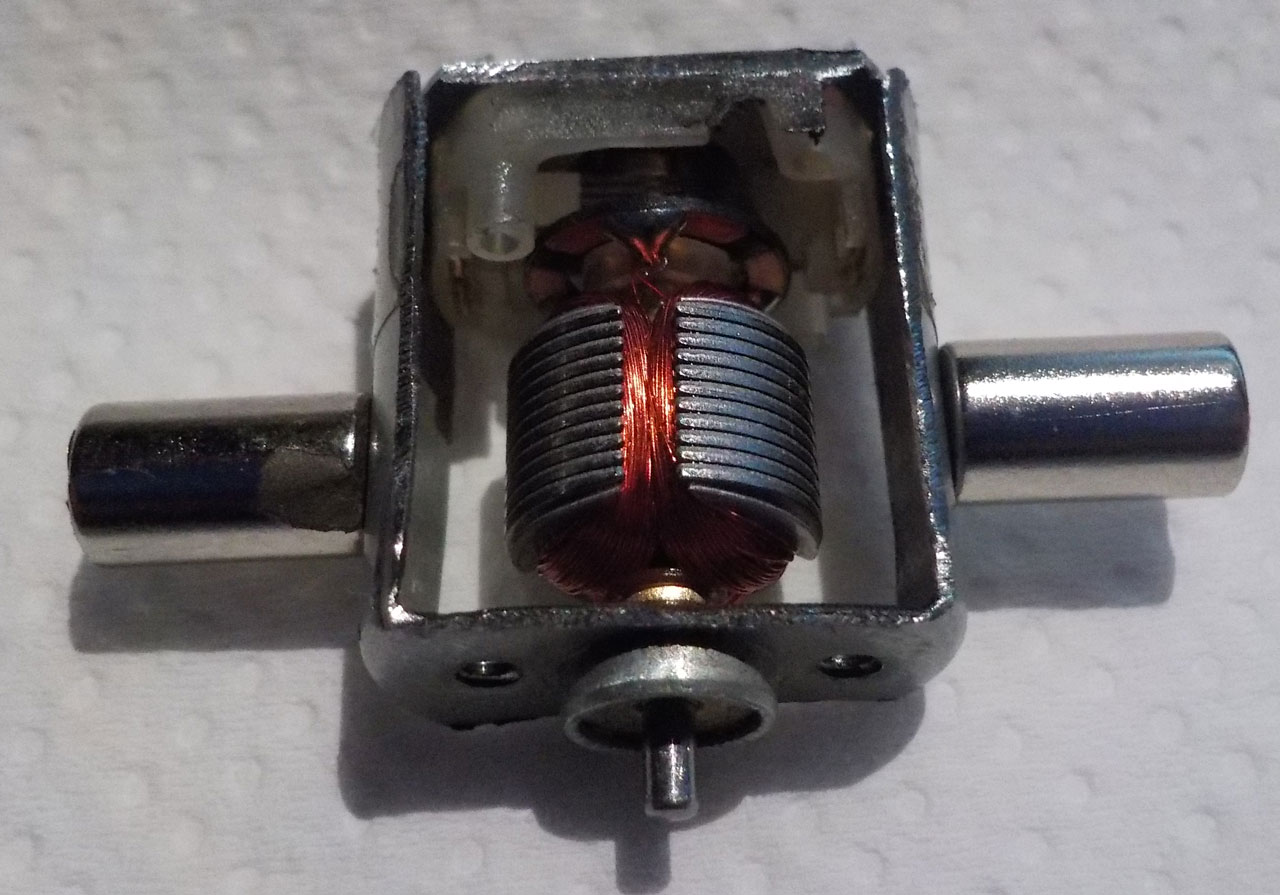

Con calamite al neodimio, per prova...





Immagine:

159,96 KB
