Come collegare varie sezioni

[PETER69]

Buon giorno a tutti. Sto facendo un plastico di metri 3x1,70 . ma vorrei farlo in diverse sezioni in modo da poterlo trasportare se si verifica il caso. A questo punto non so come collegare poi tutti i contatti al di sotto delle tavole. Qualcuno potrebbe spiegarmi come fare? ma siccome non sono molto pratico con la corrente se qualcuno potrebbe spiegarmi facendomi uno schizzo ( un disegno ) di come collegare sia la corrente ai binari sia la corrente agli edifici e scambi. Grazie mille . Pietro

[C_A]

Il modo più naturale e semplice che mi viene da descrivere è il seguente.
Realizzare l'impianto elettrico con le varie sezioni del plastico montate fra loro.
Predispore su ogni sezione dei mammouth (Morsettiera a vite) in corrispondenza dei fili elettrici in ogni sezione, uno per ogni filo elettrico.
Eseguire dei tagli sui conduttori, sui fili elettrici che vanno da una sezione all'altra, e indirizzare il filo a un morsetto mammouth.
Indicare ogni filo con un numedro o un colore.
Quando moti il plastico, devi solo collegare ordinatamente i fili dei mammouth.
Al posto dei mammouth possono utizzarsi spinotti, prese multipolari, ma i mammouth, saranno più laboriosi, ma sono più affidabili.
E' bene irrobustire con lo stagno la parte di filo elettrico, il conduttore, che va stretto alla vite del mammouth.
Un'altra cosa: io preferisco mettere i morsetti nella zona superiore del tavolo del plastico, e ovviamente risulteranno in vista. Poi li mimetizzo con vegetazione e fabbricati. Lavorare sotto il plastico non è comodo!

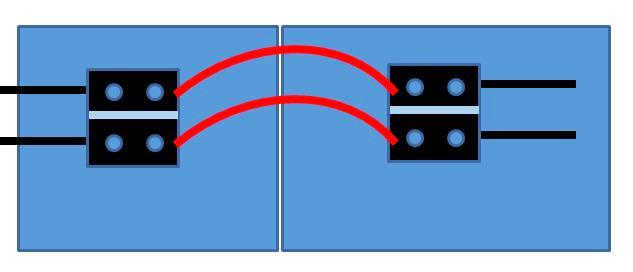

Segue un disegno di un collegamento bipolare.
Spero di essere stato utile!!
Ciao!!!
Francesco

[C_A]

Immagine:

16,17 KB

[v200]

Ciao Pietro ti posto il link per le connessioni elettriche del modulare Gas TT, puoi farti un idea.
topic.asp?TOPIC_ID=6315

[liftman]

Esistono anche dei mammouth "spinati", che a fronte di un prezzo più alto e di una più difficile reperibilità, uniscono la facilità d'uso dei normali mammouth, alla praticità dei cavi multipolari con connettori.

Questi per capirsi:
