Come controllare polarizzazione cuore deviatori

[filipo1]

Come controllate praticamente se il collegamento con l'interruttore micro switch da la giusta polarità al cuore del deviatore?

Grazie

[Fulvio Zanda]

col tester o multimetro.

se trovi tensione sui binari in funzione di come hai azionato lo scambio, vuol dire che tutto è ok.

diversamente senza mettere tensione sui binari, puoi provare la continuità dell'ago fino al sezionamento e che le parti non interessate siano isolate

ciao

[filipo1]

grazie

ma potresti spiegarmelo passo passo [:I]

in pratica sto facendo delle prove per azionare i deviatori con i sevo

e volevo provare anche il funzionamento corretto della polarità del cuore ( che alimenterei per la prova a parte )

[Fulvio Zanda]

vediamo , se ce la faccio partendo da questa immagine


Immagine:

88,12 KB

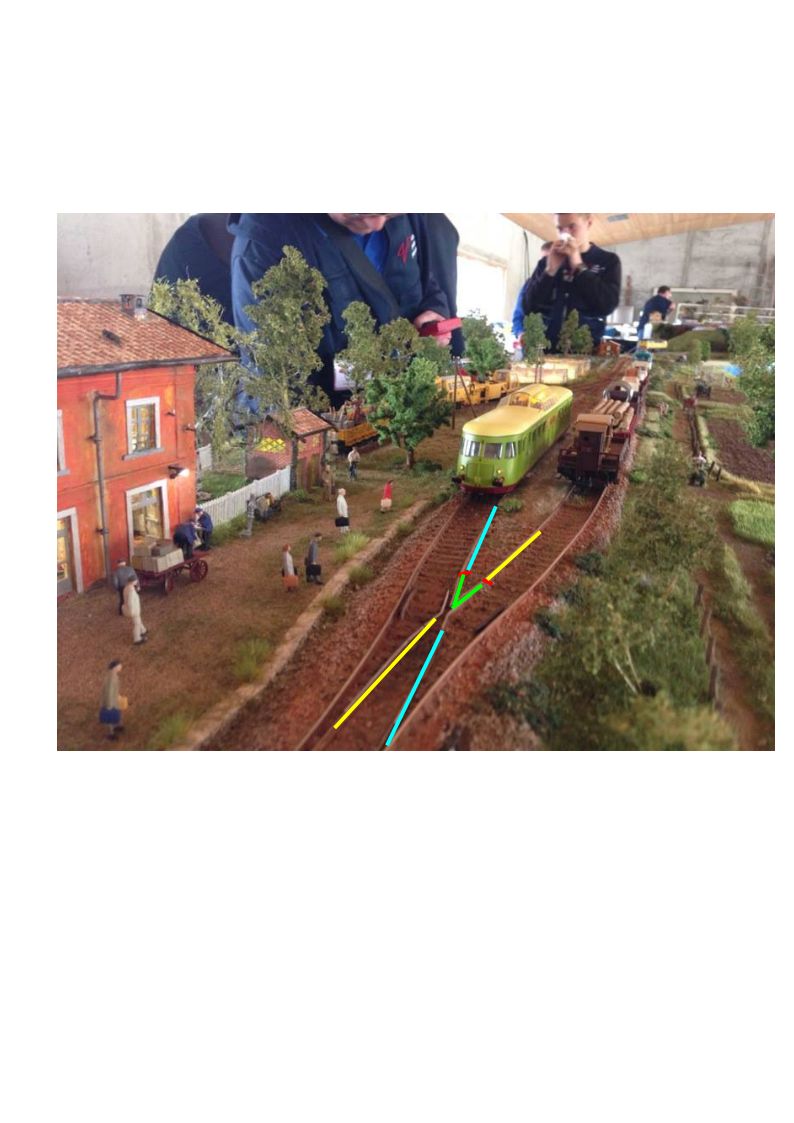

il cuore dello scambio l'ho evidenziato in verde, ed i due segmenti rossi è dove il cuore è isolato e viene poi polarizzato in funzione di come è girato lo scambio e del micro che lo comanda.

in questa immagine lo scambio è girato in deviata sulla automotrice, questo vuol dire che provando la continuità ( senza tensione ), dovrei trovare continuità tra il binario azzurro prima del segmento rosso e il cuore in verde, ma anche dal cuore all'ago del binario ( sempre di colore azzurro )

sempre con lo scambio in questo modo, dovrebbe essere isolato il cuore con l'altro binario ( in giallo )

se giro lo scambio, dovrò trovare la situazione inversa

spero di esser riuscito a spiegarmi .

ciao

[filipo1]

buon giorno

chiarissimo, e il discorso sulla polarizzazione lo conosco bene

ma il mio problema è

come metto, regolo il tester ?

non alimento i deviatori (per le prove) ma solo i cuori

praticamente dovrei misurare la polarità dei cuori

grazie

[Fulvio Zanda]

se alimenti in analogico, ovvero 15 Vcc metti il tester in VCC = ( continua ) , dai alimentazione ai binari e tra cuore ed il secondo binario ( non quello del cuore ) dovrai trovare tensione.

se sei in digitale metti il tester in V alternata ( fondo scala 20 volt ) e dovrai trovare circa 16/18 volt

la differenza tra il provare la continuità, ( e quindi con binarti non in tensione ) e la tensione sui binari e quindi la polarità, è che nel primo caso provi la continuità sullo stesso binario e quindi sul cuore, ovvero che il micro scatta e chiude anche sul cuore.
nel secondo caso , invece provi la tensione sui binari e quindi anche sul cuore in funzione di come è posizionato lo scambio, e quindi devi provarla sui due binari.

ciao

[filipo1]

non ho capito
[:I][:I][:I][:I]

[filipo1]

come dici tu dovrei in ogni caso alimentare i binari
e quindi se sbaglio i collegamenti del micro switch vado in corto

[Fulvio Zanda]

e' proprio per quel motivo che come prima prova, ti direi di fare quella della continuità/conduttività.

non sei sotto tensione e puoi verificare che il cuore conduca rispetto al giusto binario a cui lo switch deve portare alimentazione, verificando invece che l'altro binario sia isolato rispetto al cuore.

[filipo1]

e' proprio per quel motivo che come prima prova, ti direi di fare quella della continuità/conduttività.

non sei sotto tensione e puoi verificare che il cuore conduca rispetto al giusto binario a cui lo switch deve portare alimentazione, verificando invece che l'altro binario sia isolato rispetto al cuore.

potresti gentilmente farmelo vedere praticamente

sono un po confuso

grazie

[Docdelburg]

Peppe, sembra che tu conosca poco l'uso del tester e questo va oltre questa discussione......

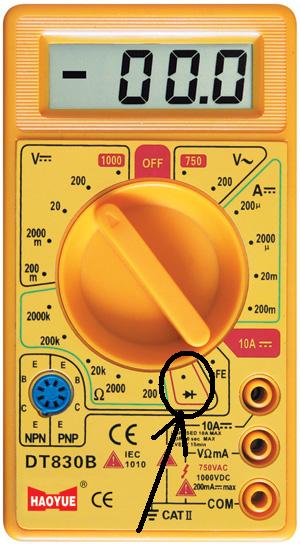

In ogni modo, senza alimentare i binari, per sapere se c'è correttamente continuità elettrica tra cuore e rispettiva rotaia occorre porre il selettore del tester sul simbolo del diodo.

Immagine:

38,19 KB

A questo punto se metti in contatto tra di loro i due puntali del tester questo emetto un suono, segno che c'è continuità elettrica.
A questo punto, seguendo le indicazioni di Fulvio, tocca con un puntale una rotaia prima del deviatoio e con l'altro puntale tocca il cuore polarizzato. Se il tester suona vuol dire che hanno lo stesso polo elettrico e quindi c'è continuità. Se non suona vuol dire che non c'è continuità elettrica.
Adesso è un pò più chiaro?

[liftman]

Sfortunatamente non tutti i testar hanno il "cicalino" per provare la continuità. Magari Peppe, potresti postare una foto del tuo tester.

[Fulvio Zanda]

comunque, se questa sera la signora non mi cazzia, provo a fare un filmatino sul plastichetto che ha binari e deviatoi roco geoline, ma il concetto è lo stesso.

Non garantisco sul fatto che possa scappare qualche madonna ( non a te Peppe ) ma come intercalare tra un pota ed un because

ciao

[Docdelburg]

Immagine:

38,19 KB

A questo punto se metti in contatto tra di loro i due puntali del tester questo emetto un suono, segno che c'è continuità elettrica.
A questo punto, seguendo le indicazioni di Fulvio, tocca con un puntale una rotaia prima del deviatoio e con l'altro puntale tocca il cuore polarizzato. Se il tester suona vuol dire che hanno lo stesso polo elettrico e quindi c'è continuità. Se non suona vuol dire che non c'è continuità elettrica.
Adesso è un pò più chiaro?

La stessa cosa la puoi ottenere mettendo il selettore sul simbolo 20K oppure 200K (sulla sinistra rispetto al simbolo del diodo). Se hai continuità elettrica avrai valori che vanno verso lo zero, se non hai continuità elettrica avrai valore 1.

[filipo1]

<font color="red">Peppe, sembra che tu conosca poco l'uso del tester</font id="red"> e questo va oltre questa discussione......
In ogni modo, senza alimentare i binari, per sapere se c'è correttamente continuità elettrica tra cuore e rispettiva rotaia occorre porre il selettore del tester sul simbolo del diodo.

Immagine:

38,19 KB

A questo punto se metti in contatto tra di loro i due puntali del tester questo emetto un suono, segno che c'è continuità elettrica.
A questo punto, seguendo le indicazioni di Fulvio, tocca con un puntale una rotaia prima del deviatoio e con l'altro puntale tocca il cuore polarizzato. Se il tester suona vuol dire che hanno lo stesso polo elettrico e quindi c'è continuità. Se non suona vuol dire che non c'è continuità elettrica.
Adesso è un pò più chiaro?

e mi hai trattato con i guanti ........


ma sto imparando ........

accendo i led uso arduino .... microtasti.....resistenze ......servo .....
[:o)]
[:I][:I][:I][:I]

gentilissimi grazie tutti

provo e vi farò sapere ,..

[Fulvio Zanda]

questo è il breve video, più che altro spero sia comprensibile e che si veda quel che interessa



ciao

[filipo1]

questo è il breve video, più che altro spero sia comprensibile e che si veda quel che interessa

ciao

:geek:

grazie ........ma non si vede

[Andrea]

Visto che siamo in tema, segnalo questo ulteriore approfondimento... Doc!
topic.asp?TOPIC_ID=13287
