scambi e scarpette

[centu]

ciao a tutti
pian pianino sto montando i motori sottoplancia alla mia stazione a scartamento ordinario.
ho utilizzato armamento Tillig e motori Tillig...gli scambi sono i codici 85323 e 85324.
in dotazione alla confezione sono presenti delle scapette metalliche e delle scarpette in plastica isolanti, che come da istruzioni allegate andrebbero montate nella parte interna dei 2 rami dello scambio...ma qualcosa non mi torna...

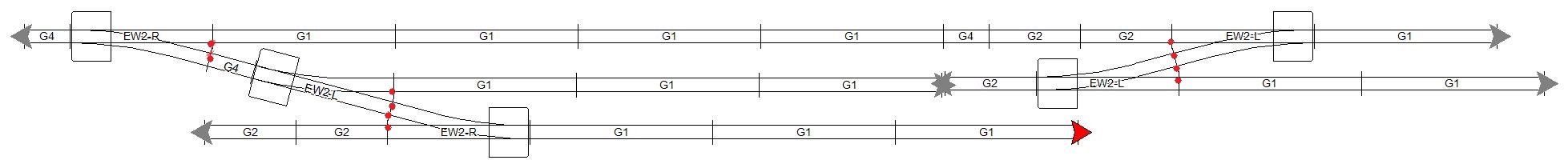

Immagine:

62,53 KB

le scarpette sono appunto i pallini rossi..ma così facendo dei rami restano isolati!!!
va anche detto che nei motori tillig ci sono diversi fili da collegare, tra cui uno bianco che va saldato ad una linguetta posta proprio tra i rami
lo scambio in questione sono questi le la linguetta si riconosce nel mezzo..
http://www.modellbahnshop-lippe.com/pro ... odukt.html

dovrò quindi creare anche vari punti di presa corrente?

[Docdelburg]

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">Messaggio di <font color="red">centu</font id="red">

...............
dovrò quindi creare anche vari punti di presa corrente?

[/quote]

Esattamente! Dovresti portare alimentazione ad ogni tratta non confidando più di tanto anche nella conduzione a livello di scarpette metalliche.
Inoltre, creando molti punti di presa di corrente avrai già pronti i collegamenti per una eventuale retroazione (con sensori di assorbimento).

Per l'utilizzo dei vari fili del motore Tillig ti rimando a questa discussione

topic.asp?TOPIC_ID=11660

[marioscd]

e trattandosi evidentemente di scambi di tipo a cuore polarizzato (ecco il perchè delle scarpette isolate) ti suggerisco di leggere la guida scaricabile qui:

http://www.modellismopavese.com/le-sche ... rotecnica/

in particolare quella che tratta proprio di questo genere di scambi.
Probabilmente poi tutto potrà diventare più chiaro...!

ciao

[centu]

motori collegati e funzionanti senza tirare in ballo neanche troppi santi
per i collegamenti grazie per le dritte...appena procedo posto i progressi nell'apposita discussione sul mio plastico.

grazie 1000
