Motori Tortoise e collegamenti elettrici

[Docdelburg]

Condivido una soluzione interessante.
Leggendo in altro forum ho trovato un intelligente soluzione per rendere più comoda la realizzazione dei collegamenti elettrici ai motori Tortoise.

Immagine:

19,4 KB

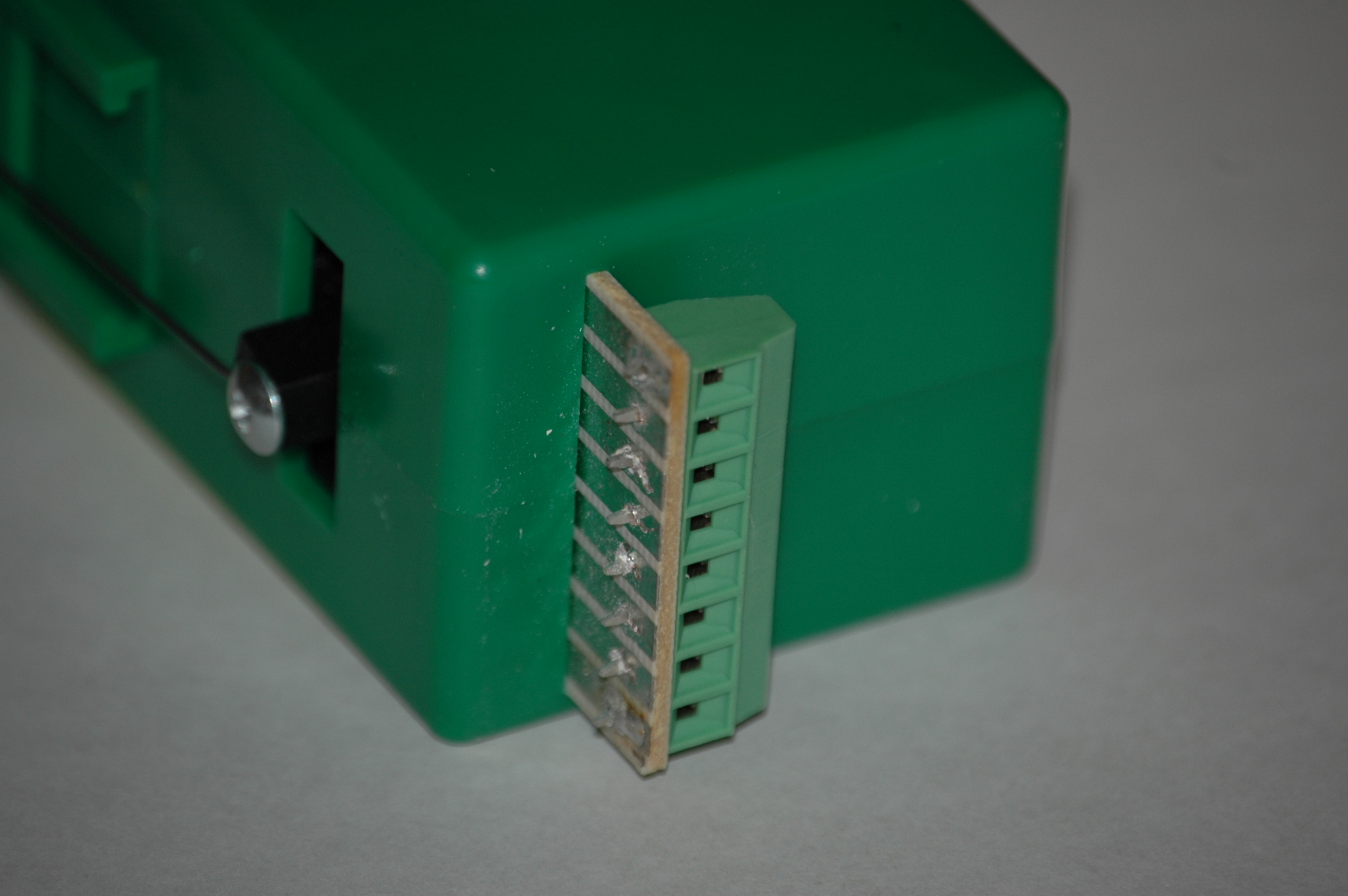

Invece di saldare i fili direttamente alle linguette della base è possibile dotare la stessa di una morsettiera a 8 poli con passo 3.81mm.

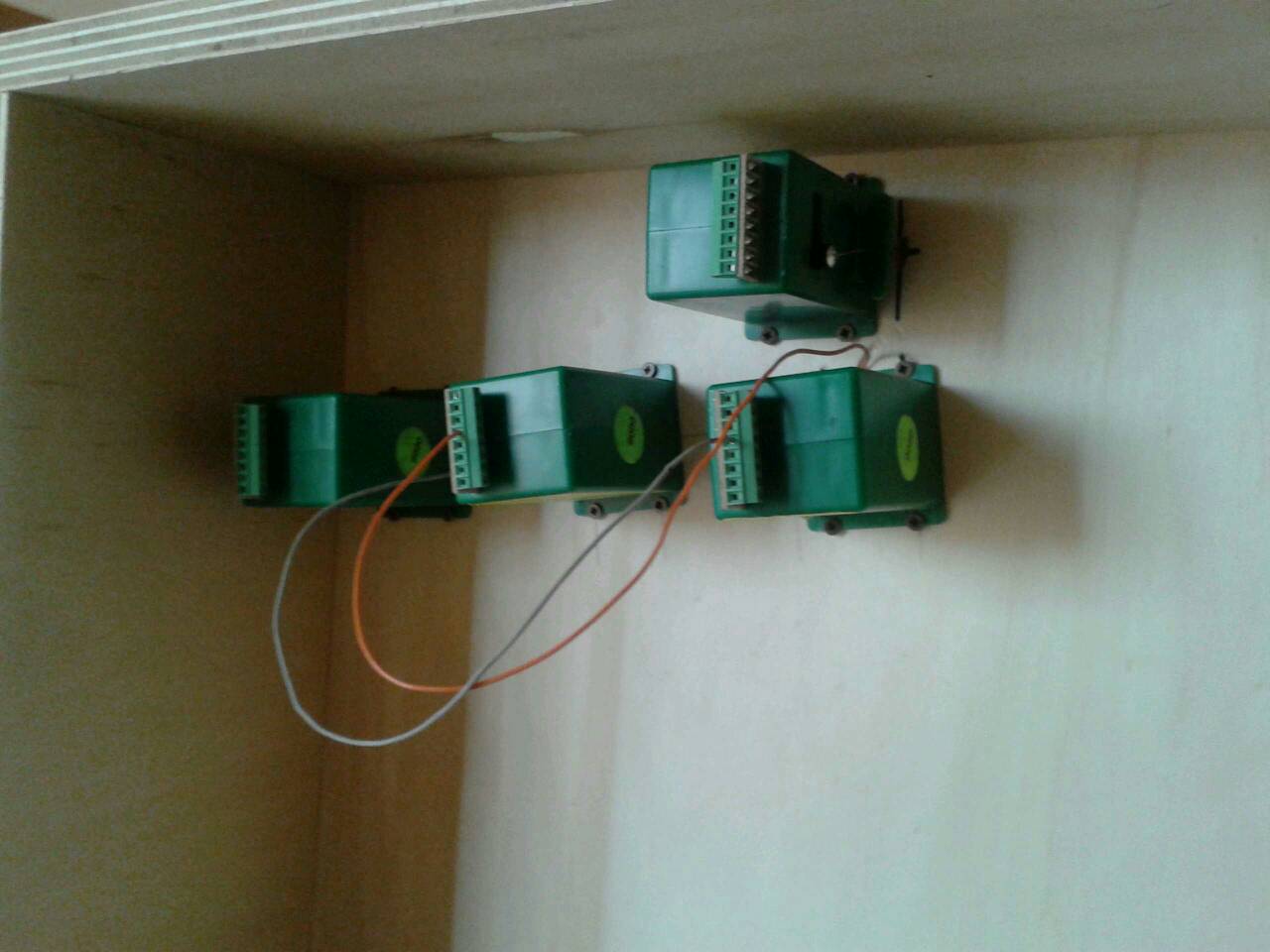

Ecco un esempio, sempre tratta dal forum amico:

Immagine:

82,76 KB

In questo link il tipo di morsettiera occorrente:

http://www.distrelec.it/it/Morsettiera- ... p/14838365

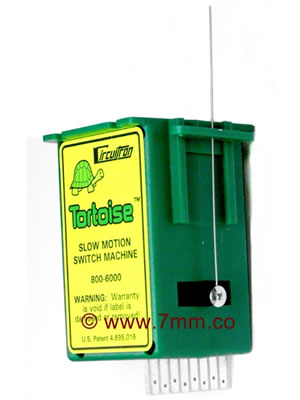

In realtà esiste un connettore proposto dalla stessa Circuitron che produce il motore, ma si tratta di un connettore sempre a saldare.

http://www.ebay.com/itm/ONE-Card-Edge-C ... 258a326504

Indubbiamente il connettore a morsettiera risulta più comodo nel realizzare i collegamenti, mentre l'altro connettore ha il vantaggio di poter sostituire il motore sfilando il connettore e riposizionandolo sul motore nuovo.

[roy67]

Non conosco i motori Tortoise, ma sicuramente, saldare i fili alle linguette, non è impresa comoda, la modifica da te consigliata è sicuramente una buona cosa.

Vorrei segnalarti un tipo di connettori da saldare su PCB che hanno lo stesso passo dei morsetti da te citati, ma che, oltre ad avere i morsetti, sono veri e propri connettori.

Non ne ho nemmeno uno da fotografare... sul banco. Ma ne ho installati tanti nel plastico, sui vari PCB della stazione nascosta.

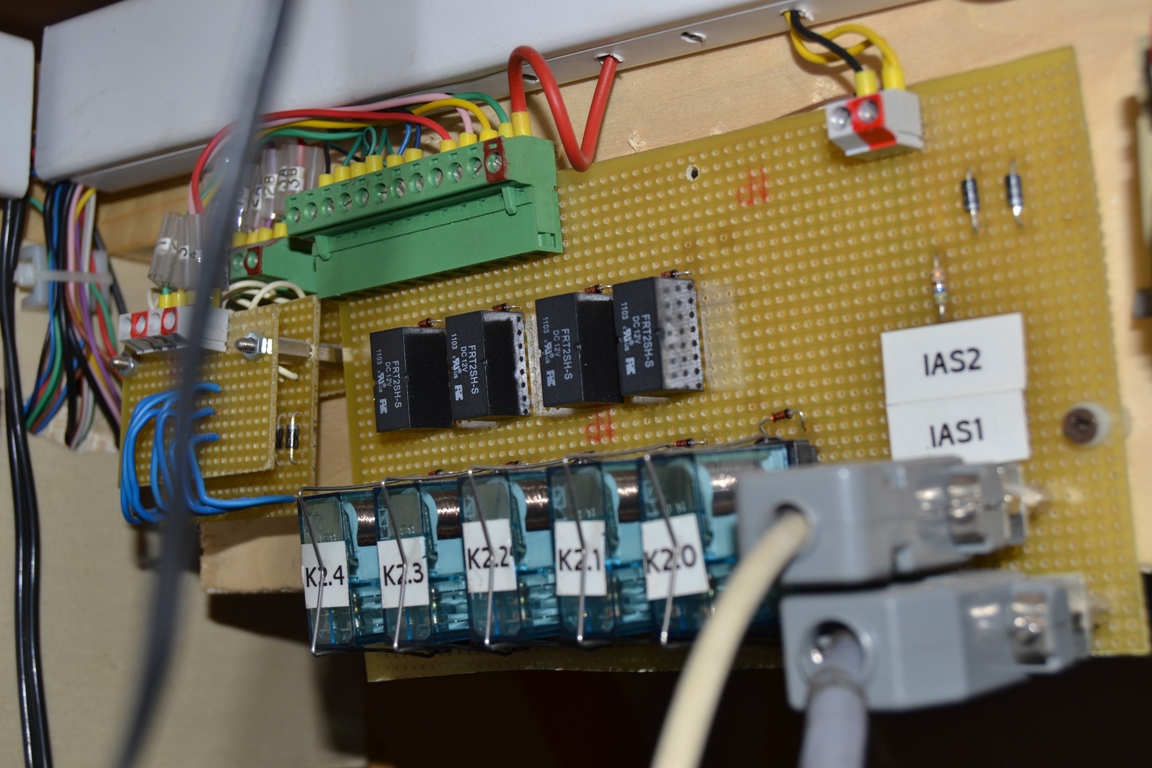

In questa foto è quello verde in alto, sopra i relè:

Immagine:

362,98 KB

[Docdelburg]

Ottima segnalazione; le conosco e le uso con passo 5.08 adatto alle basette millefori. Ho visto che esistono anche con passo 3.81; benissimo!

http://www.distrelec.it/it/Presa-8P3-81 ... &simi=97.8

http://www.distrelec.it/it/Spina%2C-dri ... p/11052679

http://www.distrelec.it/it/Spina%2C-a-9 ... p/11052685

[g.briotti]

Interessante questa cosa... solo che non ho capito come va messa la morsettiera, visto che dalla foto sembra che i fori sulle linguette del motore non siano tutte alla stessa altezza....

[Docdelburg]

Interessante questa cosa... solo che non ho capito come va messa la morsettiera, visto che dalla foto sembra che i fori sulle linguette del motore non siano tutte alla stessa altezza....

Giuseppe, ritengo occorra praticare una serie di fori in cui inserire le lamelle delle morsettiere.
In alcuni casi si allargano leggermente quelli esistenti in altri se ne rettifica la posizione.
Ho ordinato le morsettiere; appena arrivano proverò a istallarne una documentando l'elaborazione.

[g.briotti]

Ottimo...

[Docdelburg]

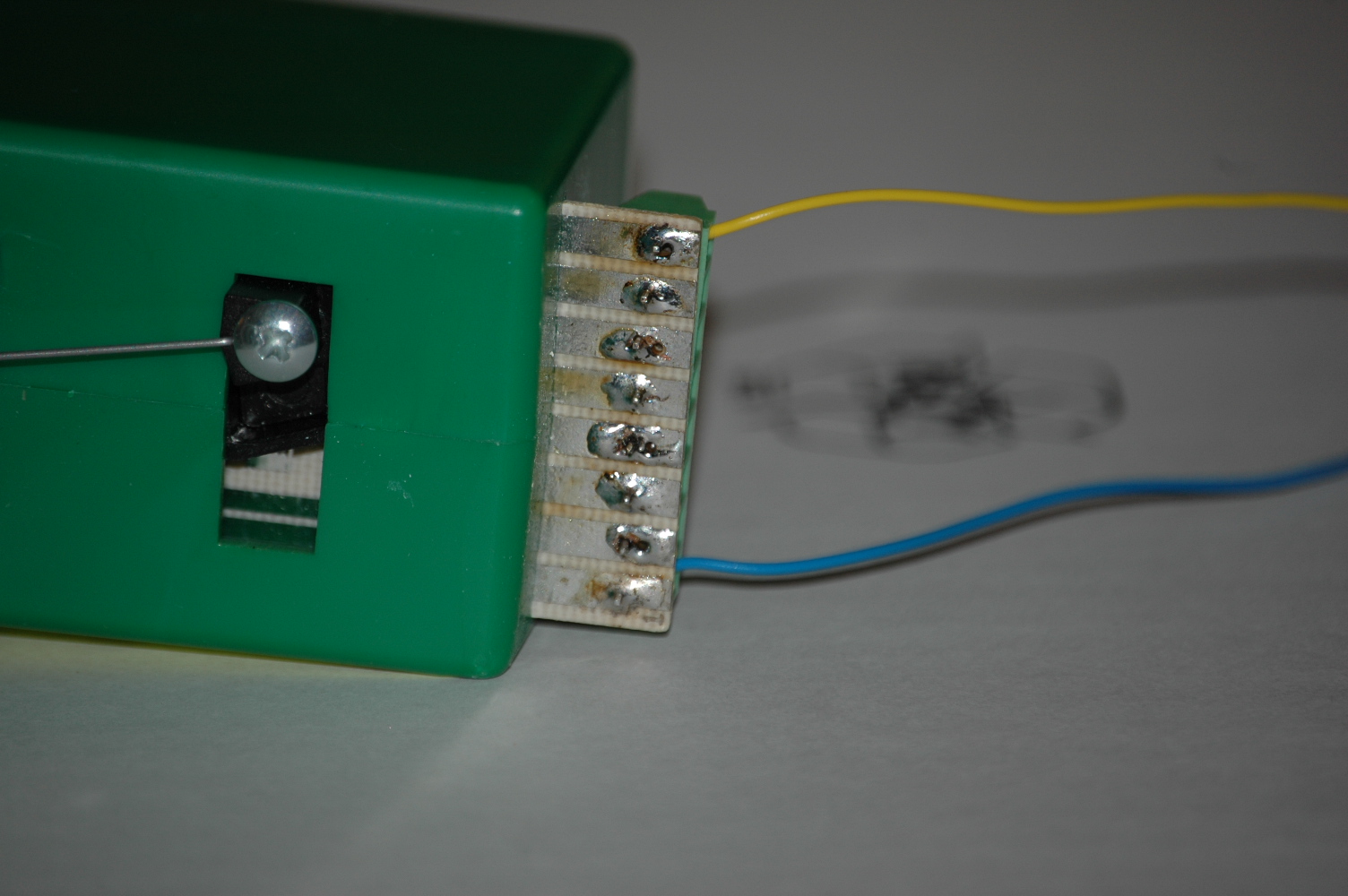

Il lavoretto è molto semplice. Qui un motore già precedentemente cablato per delle prove cui saranno dissaldati i due fili. Si procede quindi con una serie di fori allineati con punta da 1,2 mm

Immagine:

408,82 KB

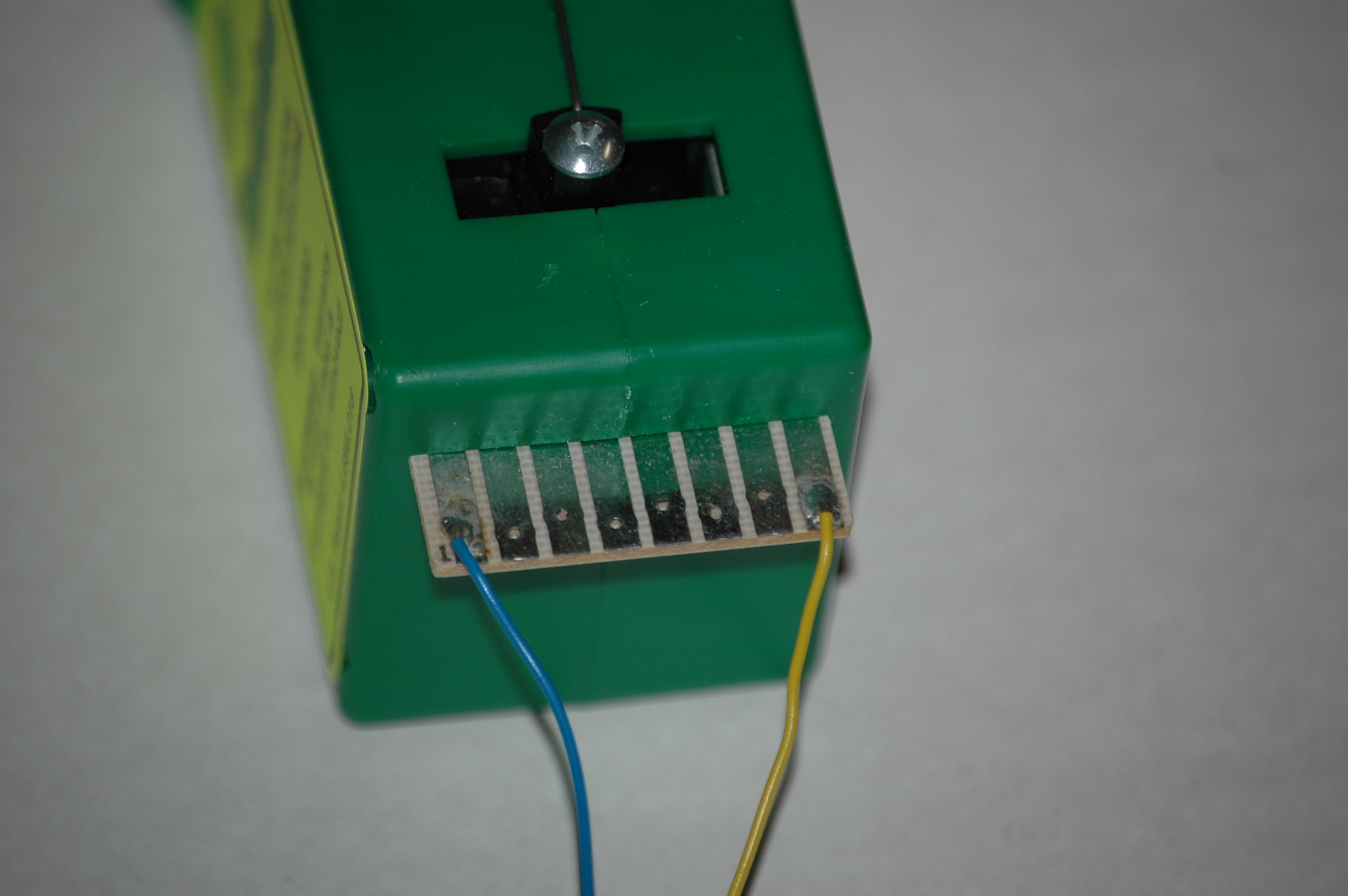

Fatti i fori si inseriscono le lamelle del connettore.

Immagine:

420,27 KB

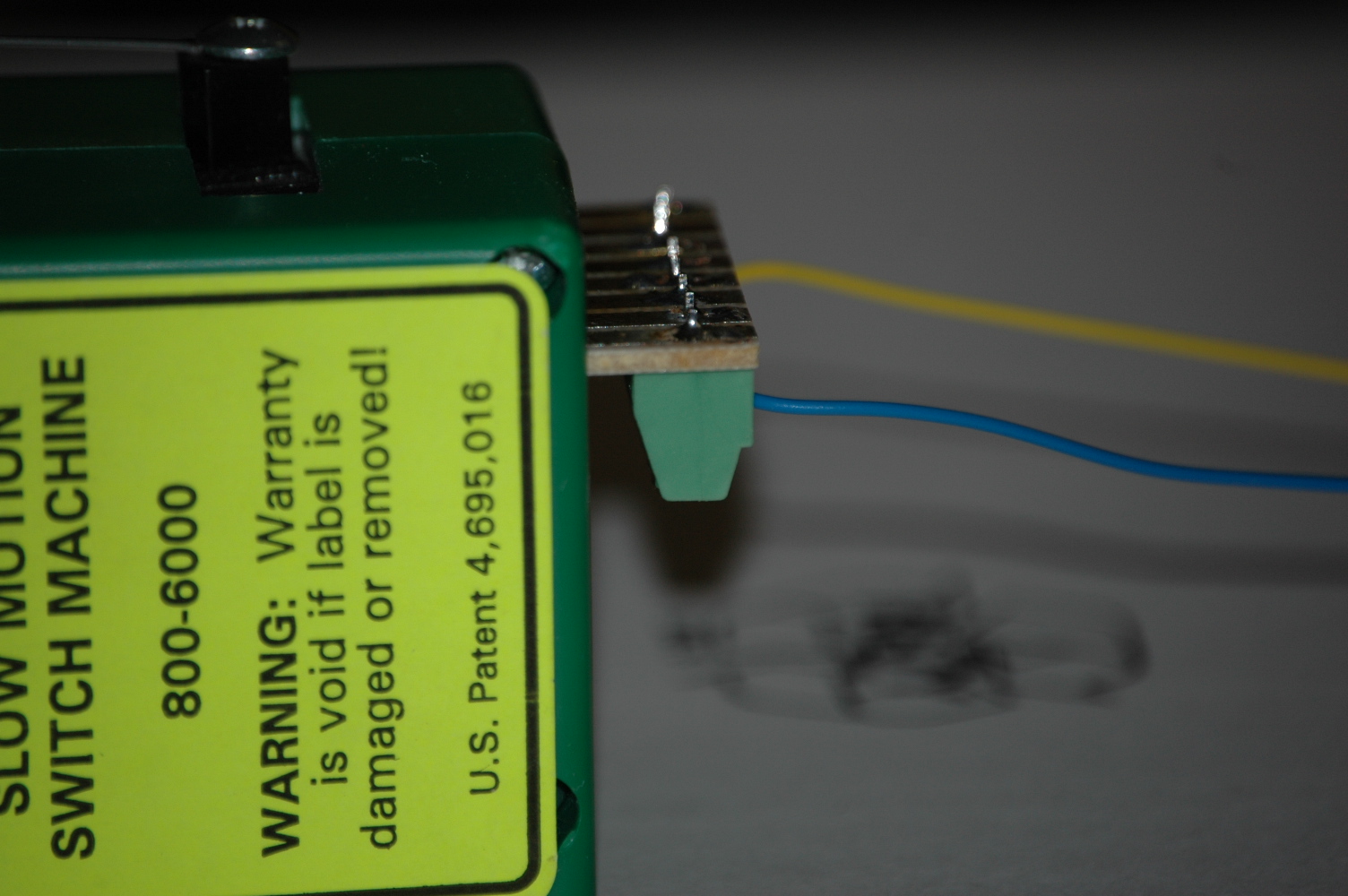

Si procede quindi saldando le lamelle del connettore alle linguette del motore.

Immagine:

433,38 KB

Immagine:

442,94 KB

Finito!

[g.briotti]

Grazie Mauro. Mi sembra che tu non abbia avuto problemi nel fare i fori. Si può correre il rischio di staccare o danneggiare le linguette del motore andandoci col trapano?

[Docdelburg]

Grazie Mauro. Mi sembra che tu non abbia avuto problemi nel fare i fori. Si può correre il rischio di staccare o danneggiare le linguette del motore andandoci col trapano?

Direi di no; ho praticato i fori dal lato opposto alle linguette avendo cura di appoggiare le stesse su una base di legno. In questo modo ho forato sconfinando leggermente sul legno di appoggio ma senza sollevare o danneggiare le linguette.

[liftman]

E' sempre possibile saldare direttamente i reofori sulle piazzole senza forare niente, semplicemente ruotando di 90° il connettore, e non c'è rischio di errori

[Docdelburg]

E' sempre possibile saldare direttamente i reofori sulle piazzole senza forare niente, semplicemente ruotando di 90° il connettore, e non c'è rischio di errori

Rolando, temo che il tuo suggerimento non sia consigliabile.....[:I]
Giuseppe ha posto il problema perchè probabilmente anche lui sa che quelle piazzole si staccano facilmente dalla base se sollecitate meccanicamente.
Mi è capitato di vederle staccarsi solo muovendo un filo a cui erano saldate.
Il fare quindi una serie di fori e saldando come sotto indicato dovrebbe evitare distacchi improvvidi......

[liftman]

Giuseppe ha posto il problema perchè probabilmente anche lui sa che quelle piazzole si staccano facilmente dalla base se sollecitate meccanicamente.
Mi è capitato di vederle staccarsi solo muovendo un filo a cui erano saldate.
Il fare quindi una serie di fori e saldando come sotto indicato dovrebbe evitare distacchi improvvidi......

davo per scontato che si trattasse di un "vero" circuito stampato. di solito la resistenza meccanica delle piazzole sulla vetronite è più che sufficiente, salvo che non si insista troppo col saldatore (o dopo ripetuti salda-dissalda).
