Alimentatore per plastici a costo irrisorio

[Docdelburg]

In questa discussione sono a proporvi il recupero e il riutilizzo degli alimentatori dei computer.

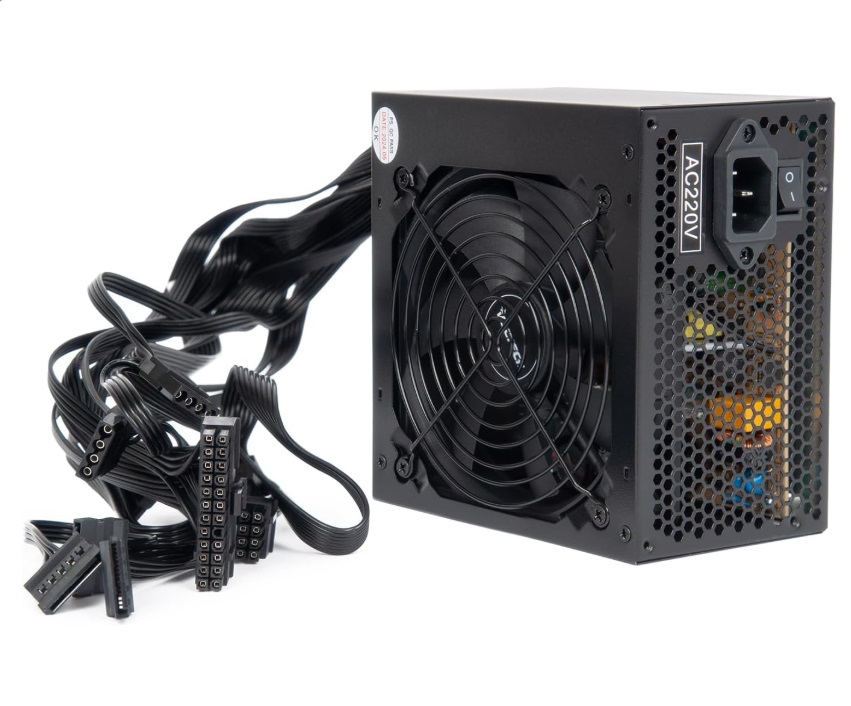

All'interno di ogni computer da tavolo è presente un alimentatore ATX, funzionante con tensione a 220-230V e con uscite multiple per gli elementi interni.

Sono di facile reperibilità, spesso considerati rifiuti RAE; anche nuovi, su piattaforme commerciali, hanno costi molto ridotti rispetto ad alimentatori per il fermodellismo.

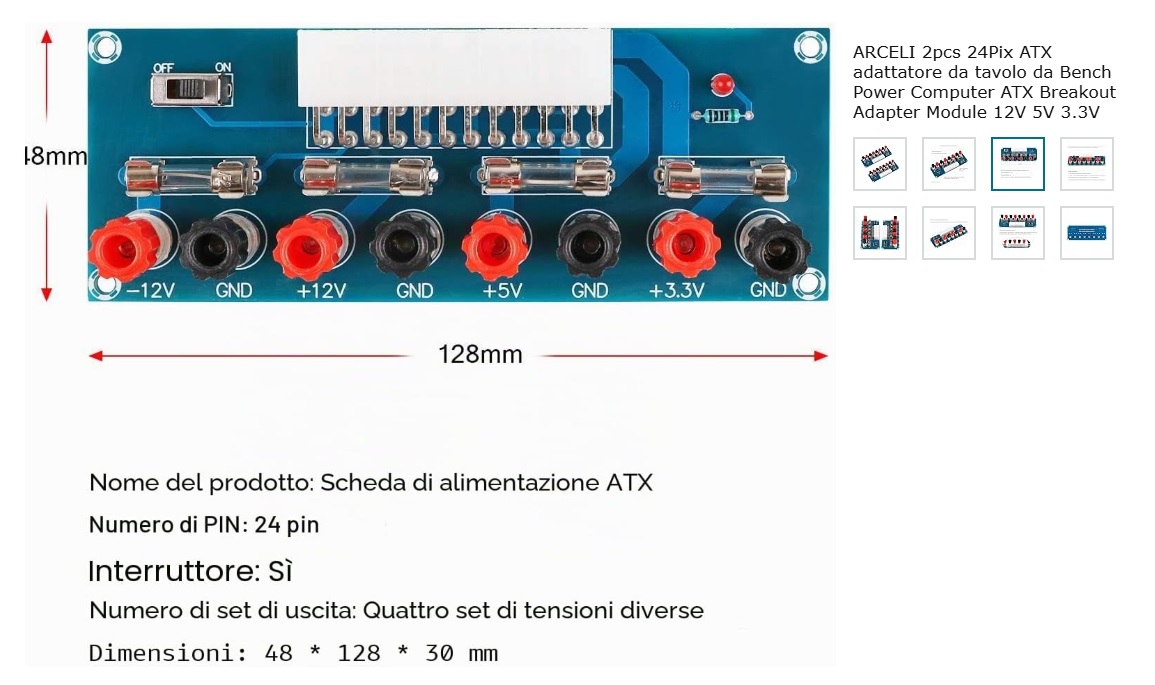

Per il loro utilizzo serve una placca adattatore con connessione a 24 pin; la placca funziona perfettamente anche con vecchi alimentatori con connessioni a 20 pin.

La placca presenta un interruttore con led di conferma che l'accensione è in atto e una serie di uscite tutte protette da un fusibile da 5 Ampere.
La corrente di uscita di questi alimentatori ATX, a 12V, supera a volte i 20 Ampere, motivo per cui i fusibili sono un elemento di sicurezza imprescindibile.
Come si apprezza nell'immagine le uscite presentano tensioni in corrente continua rispettivamente da -12V, +12V, +5V e +3,3V, motivo per cui sono adatte a tutte le esigenze del nostro hobby.
Combinando le diverse uscite si ottengono altre tensioni come ad esempio 24V e 7V.

[Docdelburg]

A completamento di quanto proposto aggiungo un paio di link che illustrano al meglio l'utilizzo dell'alimentatore con la placca adattatore

[Docdelburg]

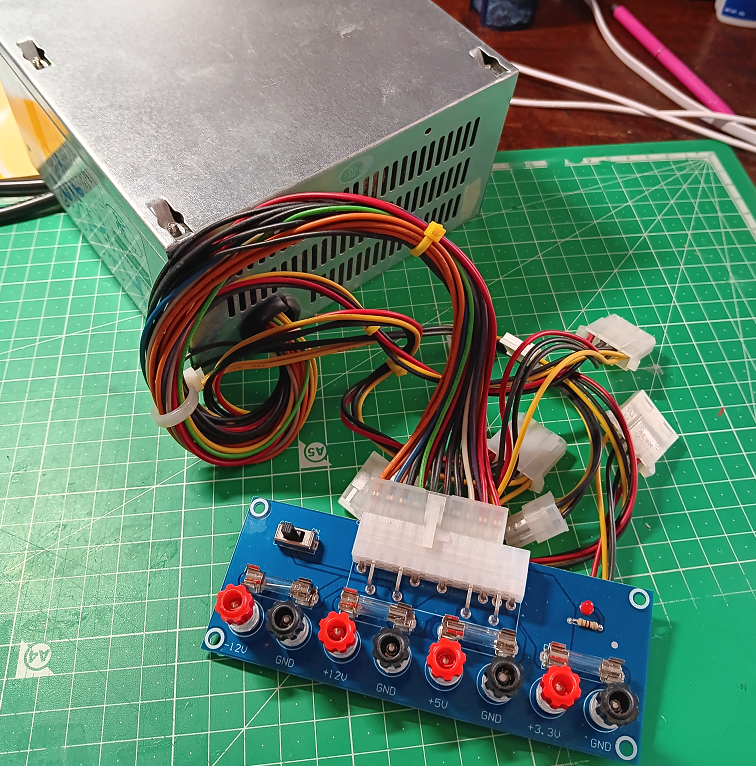

Oggi mi è arrivato l'alimentatore comperato usato su Ebay qui in Spagna a 12,00 euro

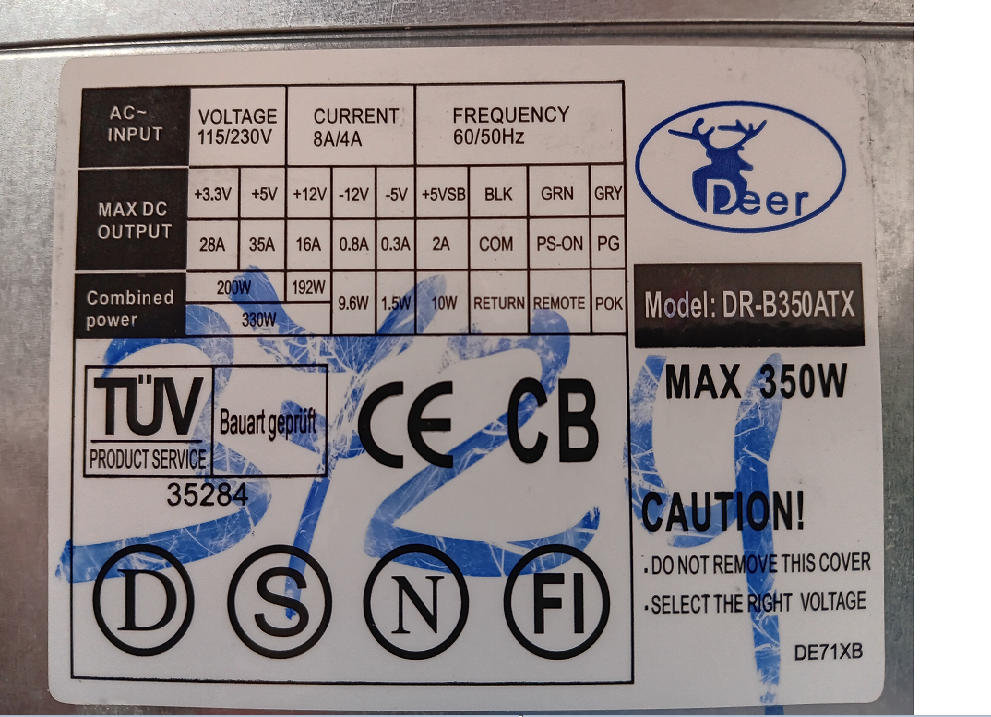

Come si deduce dall'immagine, a 12V eroga ben 16 Ampere e addirittura 35 Ampere a 5V.

Dopo aver fatto qualche prova volante, studierò il modo di costruire un contenitore in legno su cui predisporre le uscite con le diverse tensioni.
La placca, acquistata su Amazon, è costata 9,00 euro.

In conclusione mi accingo a realizzare un alimentatore a 12V 16A più 5V 32A in corrente continua, si badi bene, stabilizzata, ad un prezzo di soli 21,00 euro.
Se l'alimentatore è di recupero e si giuntano i fili senza placca, l'alimentatore risulta a costo zero!
Avrò poi la possibilità di ottenere altre tensioni come 24V, 17V, 15V, 9V e 7V, questi ultimi voltaggi tutti tra 0.8 e 0.3 Ampere a seconda che si sfruttino le uscite a -12V e -5V in combinazione con le uscite positive.

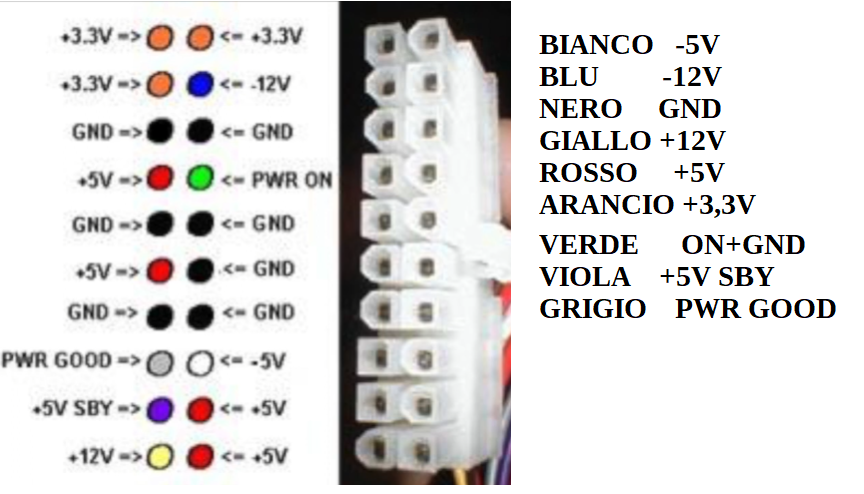

N.B.: ricordo a chi volesse testare un alimentatore atx come quello proposto che la semplice alimentazione e accensioe dell'alimentatore non sortiranno alcun effetto se non si crea un ponte con un filo elettrico tra il filo verde e uno qualsiasi dei fili neri. Il filo verde serve infatti come contatto di accensione in più dell'interruttore presente sull'involucro.

[Docdelburg]

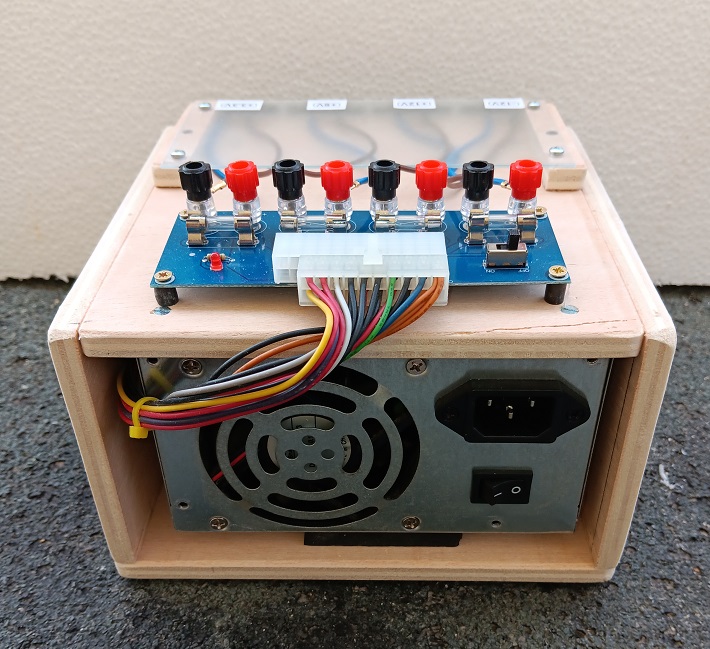

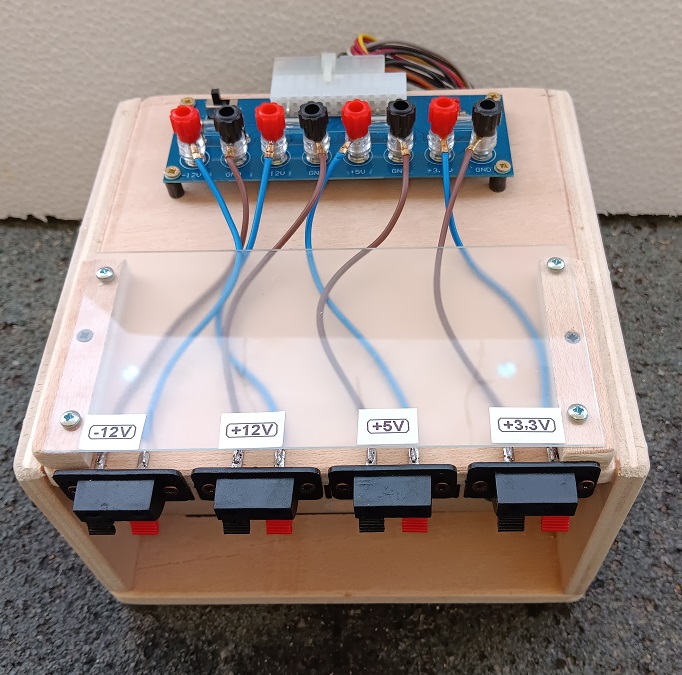

Come annunciato ho realizzato un contenitore per l'alimentatore e predisposto degli attacchi rapidi per i collegamenti del caso.

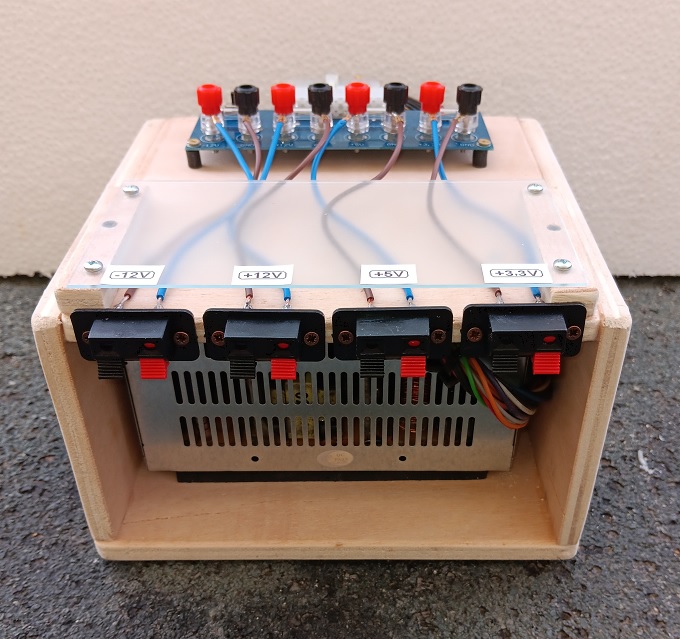

Questo è il risultato finale.

[Fabrizio]

Bel lavoro Mauro. A livello di prestazioni com'è? Lo hai già provato?

[Docdelburg]

Grazie Fabrizio!
L'ho provato con qualche circuito e funziona bene.
È comodo avere 12V e 5V contemporaneamente e con buon amperaggio.
Ho optato per le connessioni rapide usate per gli impianti HIFI così da inserire velocemente i fili elettrici con i terminali là dove serve senza bisogno, per esempio, di avvitare i mammut.

[IpGio]

Grazie Mauro per questa interessante soluzione.
Potrebbe essere una soluzione per il Fremo GasTT o sbaglio.
Andrebbe ad alimentare il bus dei servizi sulla condotta elettrica dei moduli.


IpGio

[Docdelburg]

.......................
Potrebbe essere una soluzione per il Fremo GasTT o sbaglio.
Andrebbe ad alimentare il bus dei servizi sulla condotta elettrica dei moduli.


IpGio

Certamente, può essere un'ottima soluzione se qualcuno ha possibilità di recuperare un alimentatore atx.
Non serve spendere per la placca, è sufficiente qualche mammut; basta unire 2 o 3 fili gialli e 2 o 3 fili neri per avere i due poli a 12V in corrente continua stabilizzata con un buon amperaggio.
Nel caso servisse anche un voltaggio di 5V, basta unire un paio di fili rossi e un paio di neri e il gioco è fatto.
Non sarebbe male prevedere un fusibile di sicurezza di 5 Ampere.
E ricordo sempre di ponticellare il filo verde con un filo nero, altrimenti l'alimentatore non funziona.
