Circuito lampeggio Led

[Indy52]

Salve a tutti, volendo realizzare un circuito per il lampeggio fanali di coda per treni, ho provato a realizzare questo circuito.
Il problema è che una volta alimentato i due led restano accesi fissi.
Dove sta l'inghippo ?

[sal727]

Se rimangonop accesi vuol dire che il collegamento a massa dalla parte del transistor è attivo sempre e non alternato come dovrebbe, probabilmente hai invertito le connessioni di qualche componente, controlla le connessioni di transistor e dei condensatori elettrolitici

[Indy52]

Ho ricontrollato i collegamenti e sono giusti.
La sola differenza è la capacità dei condensatori 25 microfarad anziché 22, ma questa può influire solo sui tempi del lampeggio.

[Edgardo_Rosatti]

Influiscce solo sui tempi. Se i led sono accesi fissi l'oscillatore non oscilla
Ricontrolla tutto.

Ciao

[sal727]

Confermo il valore del condensatore se è diverso agisce sui tempi di lampeggio essendo di capacità superiore rallenta perchè ci mette più tempo, il circuito va bene è identico a quello postato all'inizio di questa discussione
viewtopic.php?f=88&t=8670&hilit=Circuit ... &start=150

[roy67]

I problemi possono essere tanti.

- Uno dei Transistor è installato non correttamente (Devono entrambi essere speculari, con la Base rivolta al "-" del condensatore)
- Uno dei condensatori è stato installato invertito, con "+" al posto del "-" (così non si carica).
- Pensono comunque che il problema sia un altro.
Non rimangono sempre accesi (i led), ma lampeggiano talmente rapidamente da sembrare sempre accesi.
I condensatori da 22 uF sono piccoli per le resistenze da 100 Ohm di carica.

Prova a fare questi controlli:
- Abbassa la tensione di alimentazione fino a 5 volts.... Se iniziano a lampeggiare..... Devi installare due condensatori da 47 uF.
- Oppure sostituisci direttamente i condensatori

[Indy52]

Grazie Roberto, ho scoperto dove era l'errore, colpa delle basette millefori, c'è da rimetterci la vista , uno dei collegamenti era errato.
Ora funziona tutto perfettamente.
Grazie a tutti per l'attenzione.

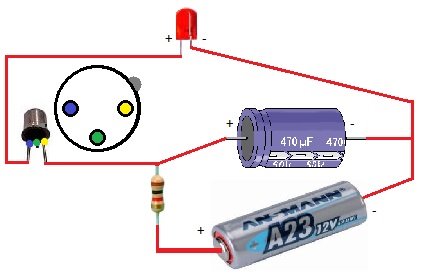

Già che ci siamo vorrei un tuo parere circa questo circuito per il lampeggio led che si trova su Youtube.
•Transistor 2N 2222A
•Condensatore da 470 µF (µF = Microfarad)
•Resistenza a scelta di un valore tra 1.5 kΩ (kiloohm) e 3 kΩ.
Da alcune recensioni sembra un circuito che sfrutta l'effetto valanga del transistor, mi domando se il 2N2222A sia l'unico utilizzabile.
Ho alcuni NPN BC337, BC108B, BC547. ma credo si debbano ricalcolare anche le resistenze.

[sal727]

Prova con il BC337 sono simili

[roy67]

Ma, mi chiedo, dovete fare lampeggiare a caso dei led sull'Albero di Natale oppure le lanterne di coda di un convoglio?

Nel secondo caso sappiamo bene che, se vogliamo essere modellisti, dobbiamo riprodurre il lampeggio, così com'è nella realtà.....

In scala TT:


In scala H0:

[Indy52]

Il tuo circuito Roberto è certamente più realistico, ma anche quello alternativo, come confermato da Sal ottiene apparentemente lo scopo.
Proverò comunque a realizzare anche quello più realistico.
