luci per faro costiero

[celtide]

a Novegro 2014 sono rimasto piacevolmente impressionato nel vedere il funzionamento luminoso del faro costiero del vs.plastico.
Mi piacerebbe avere uno schema del circuito elettronico, sapere i suoi componenti e avere le informazioni necessarie per potermelo riprodurre, tenendo presente che sono poco pratico di elettronica e che so fare giusto qualche saldatura a stagno.
Vi sono molto grato dell'attenzione.
Saluti cordiali.
Salvo

PS se l'argomento è già stato trattato, non vogliatemene; ho fatto un po' di ricerche che non mi hanno dato esito positivo.

[58dedo]

ciao Salvo,
sono uno dei due esecutori del modulo "faro di Caprazoppa" al quale tu fai riferimento, ma il progettista dell'impianto della lampada del faro è Roy67 alias Roberto Alinovi (grande mente elettronica).
Lo schema elettronico puoi visionarlo e scaricarlo (c'è anche un filmato della fase progettuale), nella home page, fotostorie plastici, "la vera storia del faro di Caprazoppa".

Diego

[celtide]

grazie Diego,
vado subito a vedere.

[roy67]

Ciao Salvo.

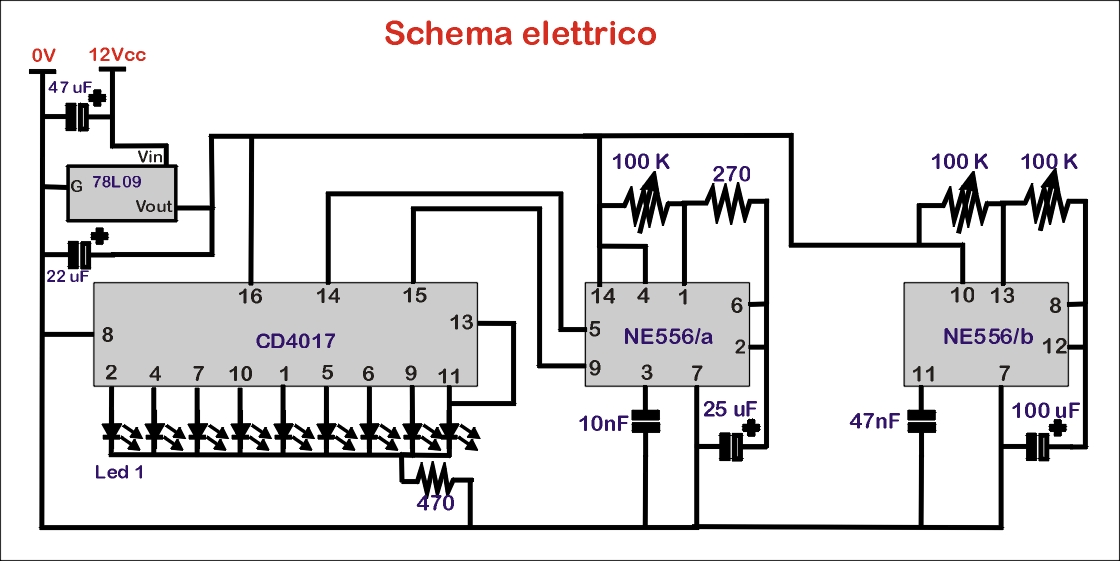

Lo schema elettrico del faro è il seguente:

Immagine:

170,64 KB

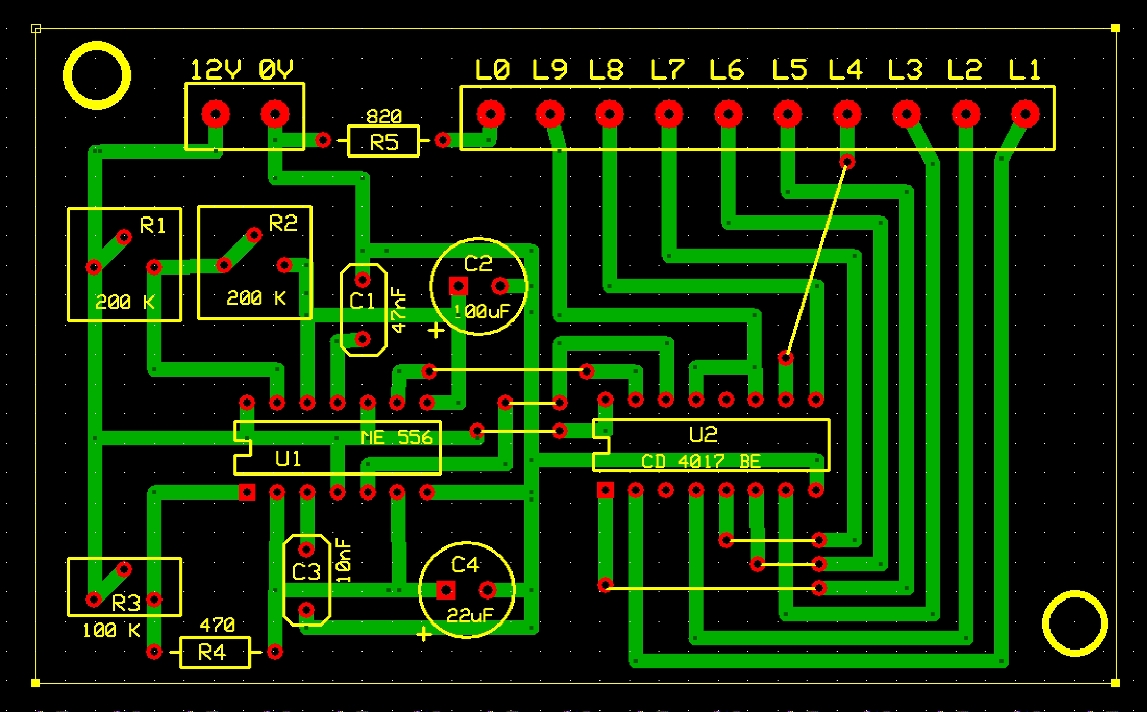

Schema del circuito (PCB)

Immagine:

424,88 KB

[celtide]

ti ringrazio Roberto per gli schemi, ma per me sono arabo; secondo te, se li porto a uno che se ne intende di elettronica, riesco a farmelo fare questo gioiellino?
Ti ho mandato un mp.
Salvo

[celtide]

ho trovato questo sulla baia
http://www.ebay.it/itm/Bausatz-10-Kanal ... 51cbf122d9
è possibile, secondo voi, trasferire i led su una piattaforma circolare, come nel progetto di Caprazoppa?
Mi sembra di capire che questo circuito possa andar bene o no? Come alimentatore pensavo a un Lima anni 70/80.
