collegamento vari deviatoi con indicazione led
Moderatori: MrMassy86, adobel55, lorelay49
- filipo1
- Messaggi: 502
- Iscritto il: sabato 15 febbraio 2014, 13:58
- Nome: filippo
- Regione: Campania
- Città: sorrento
- Stato: Non connesso
collegamento vari deviatoi con indicazione led
gentilmente potreste farmi due schemi ?
ho dei motori conrad con fine corsa e vorrei usare due pulsanti per comandare i deviatori
1) vorrei montare dei deviatori (+ di due) collegati insieme comandati da un solo pulsante per un determinato percorso
2) lasciando agli stessi i loro due pulsanti per il comando diritto e deviata
3) vorrei vicino ai pulsanti un led bicolore che indichi lo stato dei deviatori in maniera "fissa"
grazie
- Fabrizio
- Socio GAS TT
- Messaggi: 11202
- Iscritto il: giovedì 10 novembre 2011, 21:17
- Nome: Fabrizio
- Regione: Piemonte
- Città: Piossasco
- Ruolo: co-amministratore
- Età: 41
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
Se sono azionamenti a motore, usando i pulsanti, dovrai tenere in posizione il pulsante fino a che non sia avvenuta tutta la manovra. In caso contrario, rilasciando il pulsante, il motore si ferma e la manovra è incompleta.
Per ovviare a questo inconveniente devi usare dei relè o molto più semplicemente dei deviatori in luogo dei pulsanti. I deviatori ti permettono anche di conoscere la posizione dello scambio senza il bisogno di led. Infatti questi sono a due (o tre) posizioni stabili.
Se invece il motore è a bobina, allora devi usare i pulsanti e per avere la segnalazione a led devi usare un relè, a meno che lo scambio non sia dotato di apposito contatto ausiliario.
- Albjal
- Messaggi: 302
- Iscritto il: lunedì 11 giugno 2012, 16:29
- Nome: Jules
- Regione: Lombardia
- Città: Leno
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
Io ho ed uso (con soddisfazione) i Conrad.
Come ti ha già accennato Fabrizio, nel tuo caso ti dico: assolutamente deviatori, a 6 contatti, così ci puoi fare funzionare anche i led come dici tu.
Guarda queste pagine: http://letrainpassion.fr/Conrad.htm
Se hai difficoltà con il francese dimmelo che vedo di inviarti una traduzione (sebbene potrai trovare uno schema che vale più di mille parole). Ad ogni modo, sono a disposizione. Lo schema francese l'ho applicato sul mio plastico e va alla grande senza tante complicazioni.
Anche per quanto riguarda il comando di più deviatoi contemporaneamente posso darti qualche indicazione. Scrivimi nel dettaglio un esempio di cosa vorresti fare e potremo studiare insieme il da farsi.
Ciao!
- sma835_47
- Messaggi: 682
- Iscritto il: lunedì 27 agosto 2012, 0:25
- Nome: Saverio
- Regione: Lombardia
- Città: Pavia
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
Quindi attenzione!
Saluti
Saverio
- filipo1
- Messaggi: 502
- Iscritto il: sabato 15 febbraio 2014, 13:58
- Nome: filippo
- Regione: Campania
- Città: sorrento
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
ho letto il sito e ho scaricato gli schemi
oggi ho comprato il materiale..... sperando di non fare BOOOM




dagli schemi non ho capito se i led restano accesi, anche dopo il movimento degli aghi, indicando la posizione degli stessi.
se non è così che li mettono a fare i led ?
Albajal grazie della tua disponibilità e certamente ne approfitterò per il prossimo futuro
attualmente sono in fase di progetto per una specie di stazione e sto imparando......
spero a breve di mettere in cantiere un piccolo doppio modulo ma semplice .... solo binari


- filipo1
- Messaggi: 502
- Iscritto il: sabato 15 febbraio 2014, 13:58
- Nome: filippo
- Regione: Campania
- Città: sorrento
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
sma835_47 ha scritto:
Gli schemi suggeriti da Giulio sono sicuramente validi e corretti; unico problema è che gli switch all'interno dei motori Conrad sono realizzati con delle mollette di ottone che non mi sembra il massimo dell'affidabilità. Questo potrebbe comportare che il motore non venga sconnesso e bruci.
Quindi attenzione!
Saluti
Saverio
ho letto qualche cosa in rete
dicono che basta provare il motore e eventualmente regolare meglio i contatti.
per questo volevo usare i pulsanti con l'indicazione fissa dei led per la posizione degli aghi
o deviatori a levetta con ritorno a zero
per il problema di non riuscire , con i pulsanti, a completare la manovra non ci dovrebbe essere perchè i motori sono molto
veloci ......anche se progressivi
cmq proverò .......
- filipo1
- Messaggi: 502
- Iscritto il: sabato 15 febbraio 2014, 13:58
- Nome: filippo
- Regione: Campania
- Città: sorrento
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
misura 80 x 250 circa
in tre moduli , da sinistra 105 + 105 + 40 ( curva a dx 2 moduli da 40)
oltre ai deviatori ho un incrocio e un anello di ritorno nella stazione nascosta e sto studiando la parte elettrica ......[:I]


ma .... un passetto alla volta .....
realizzerò prima la parte superiore ........dove far correre i miei trenini
non è un plastico ma dovrebbe essere una base (del mio plastico modulare) dove smistare i convogli verso i vari moduli collegati (staccando i due moduli curvi) dal lato destro in alto e in basso con direzioni opposte o uguali [:o)]

Immagine:

230,18 KB
ho molti dubbi perle curve........
un aiuto è molto gradito
- Docdelburg
- Socio GAS TT
- Messaggi: 6480
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led

- filipo1
- Messaggi: 502
- Iscritto il: sabato 15 febbraio 2014, 13:58
- Nome: filippo
- Regione: Campania
- Città: sorrento
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
ciao Docdelburg
ti ringrazio per la risposta, sei sempre molto disponibile,
ho fatto delle varianti e ho pensato di mettere lo scalo sopra e non sotto trasformandolo in scalo merci
l'unica rampa che c'è è il binario esterno a sinistra .....

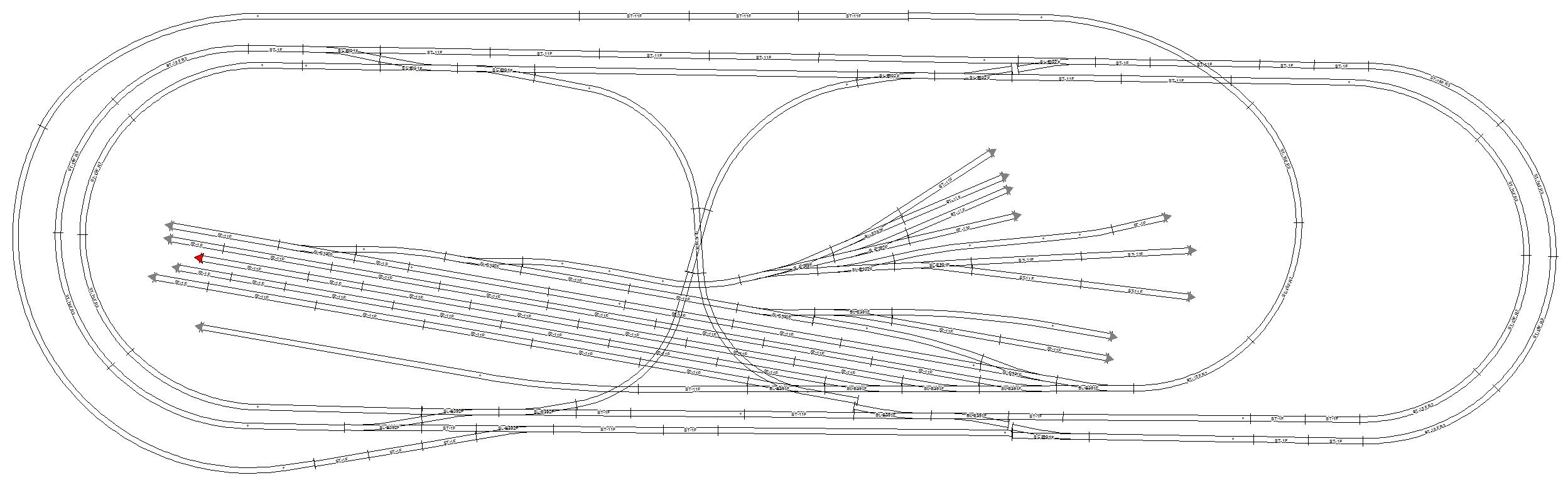

Immagine:

251,6 KB
per le curve mi sono regolato così , per lo spazio che ho a disposizione

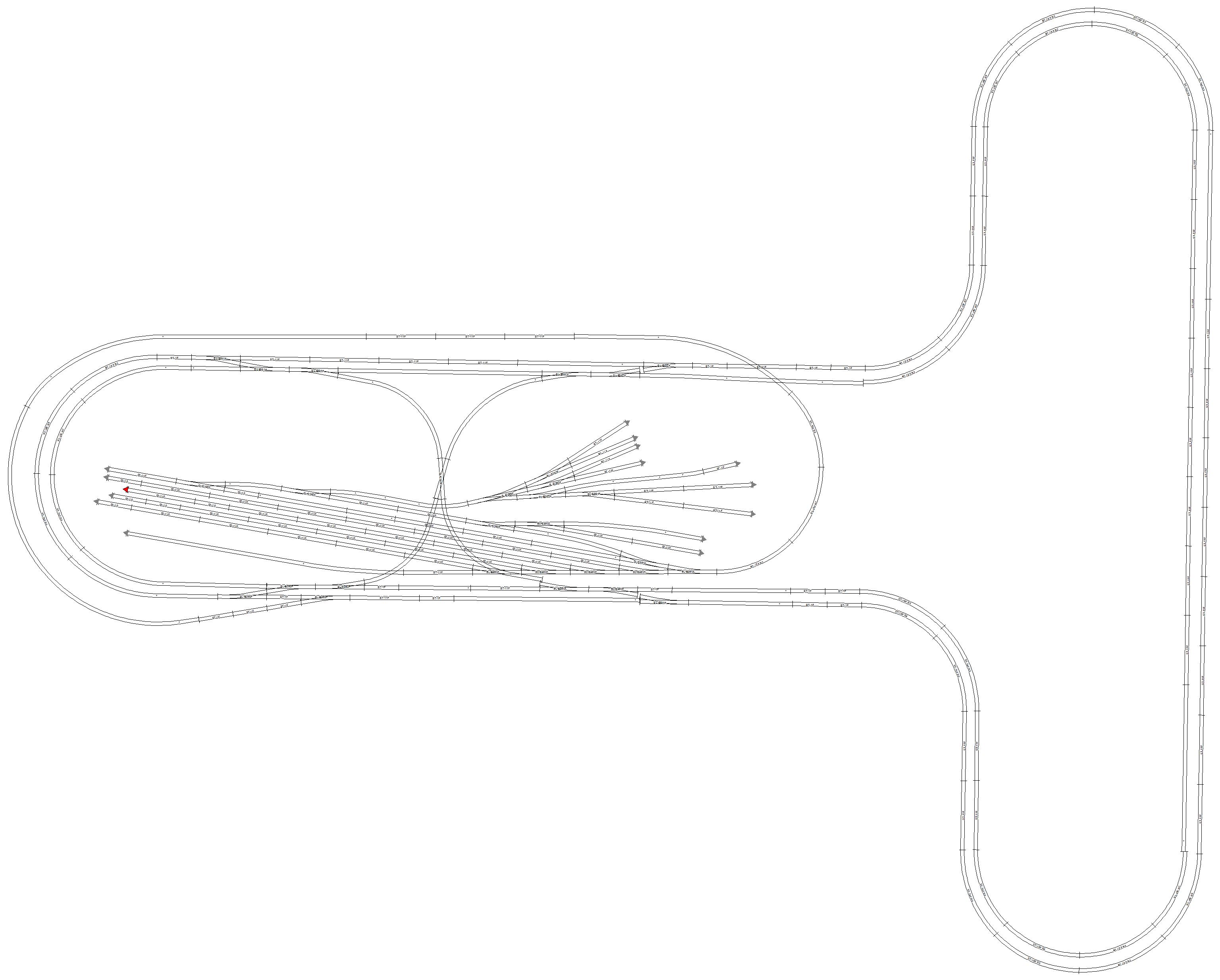

Immagine:

6,06 KB
l'intenzione è di avere una "specie di cappio di ritorno" dove poter indirizzare i treni dove si vuole (in futuro


credo la velocità dei treni deve essere necessariamente ridotta
se hai delle idee che possano realizzare la stessa cosa te ne sarei grato se le esponessi.
ho anche pensato a due cappi di ritorno da mettere ai lati dei moduli
ma per lo spazio non c'entrano o meglio entrano solo loro e non mi piacciono tanto
- filipo1
- Messaggi: 502
- Iscritto il: sabato 15 febbraio 2014, 13:58
- Nome: filippo
- Regione: Campania
- Città: sorrento
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
forma un po' .......

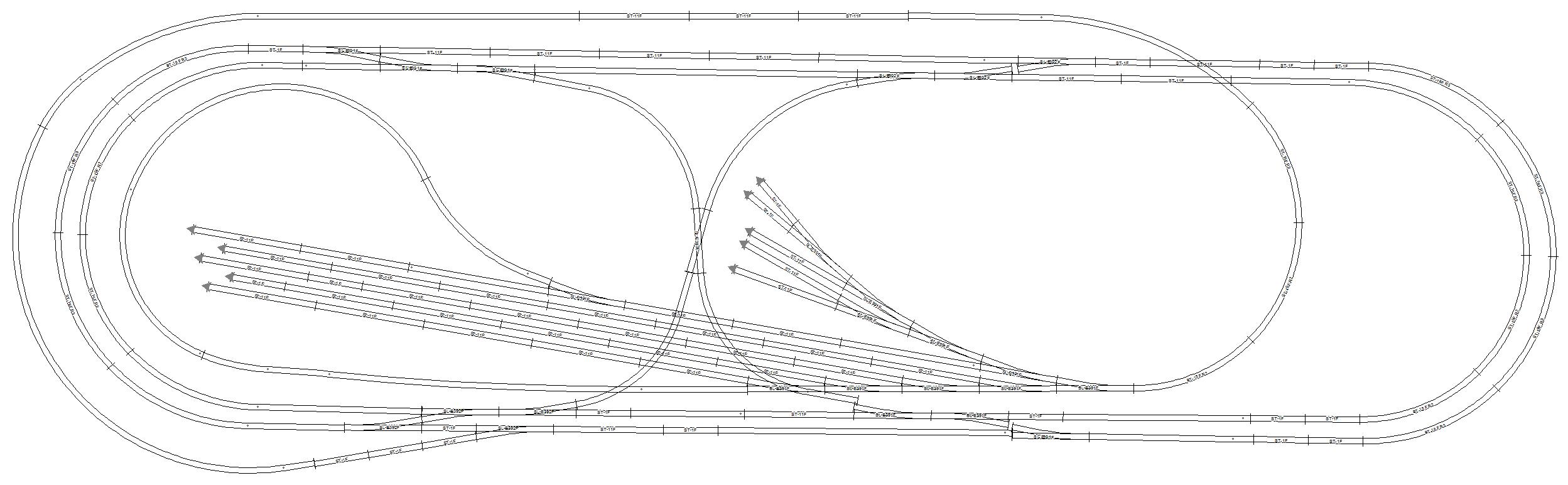

Immagine:

396,71 KB
- Gianfranco
- Messaggi: 389
- Iscritto il: giovedì 15 dicembre 2011, 12:27
- Nome: Gianfranco
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
Immagine:

21,74 KB
- filipo1
- Messaggi: 502
- Iscritto il: sabato 15 febbraio 2014, 13:58
- Nome: filippo
- Regione: Campania
- Città: sorrento
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
Gianfranco
- g.briotti
- Messaggi: 428
- Iscritto il: domenica 26 maggio 2013, 8:05
- Nome: Giuseppe
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
A questo punto mi domando: se i deviatoi sono nascosti, non ho modo di sapere se effettivamente gli aghi hanno cambiato posizione, a meno di non considerare affidabile a prescindere il movimento del motore, giusto?
- Docdelburg
- Socio GAS TT
- Messaggi: 6480
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
g.briotti ha scritto:
C'è una cosa che non capisco (più che altro è un dubbio), Gianfranco: nel tuo schema (ma anche in altri che ho visto in giro), i led sono accesi sulla base della posizione dell'interruttore o degli aghi del deviatoio? A me sembra il primo caso.
A questo punto mi domando: se i deviatoi sono nascosti, non ho modo di sapere se effettivamente gli aghi hanno cambiato posizione, a meno di non considerare affidabile a prescindere il movimento del motore, giusto?
Giusto; tu, come tutti noi, vorresti che i led fungessero anche da feedback ma non è così. Per farlo dovresti adottare un sistema come quello dei servomotori dove il braccio in movimento mi aziona un microinterruttore e quindi mi assicura che il movimento è correttamente avvenuto.
- Docdelburg
- Socio GAS TT
- Messaggi: 6480
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
Ero convinto tu facessi un progetto in scala HO e non N e in quel caso lo spazio in larghezza di 80 cm non ti avrebbe permesso granchè.
Trattandosi di scala N mi ritiro in buon ordine e lascio spazio a chi ha esperienza diretta. [:I]
- sma835_47
- Messaggi: 682
- Iscritto il: lunedì 27 agosto 2012, 0:25
- Nome: Saverio
- Regione: Lombardia
- Città: Pavia
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
Ciao
Saverio
- filipo1
- Messaggi: 502
- Iscritto il: sabato 15 febbraio 2014, 13:58
- Nome: filippo
- Regione: Campania
- Città: sorrento
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
sma835_47 ha scritto:
In realtà i motori Conrad hanno il braccio che si muove (quello che tiene il filo di acciaio armonico che muove gli aghi) che potrebbe chiudere o aprire un microswitch e quindi dare la segnalazione di ritorno sul pannello di comando. Basterebbe piazzare un micro dalla parte opposta del filo di acciaio. I micro hanno in genere un contatto di scambio che può essere usato per accendere i led.
Ciao
Saverio
potresti spiegarmi in parole molto semplici e possibilmente postando uno schema , cosa sono i micro sw ( io avevo pensato di applicare dei contatti reed attaccando delle calamite al braccio [:0])
ma non si potrebbero colegare i led ai fili per polarizzare il cuore ?
premetto che di corrente non ne capisco :geek: :geek:
grazie
- Docdelburg
- Socio GAS TT
- Messaggi: 6480
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
http://www.dccworld.com/index.php?page= ... servo.html

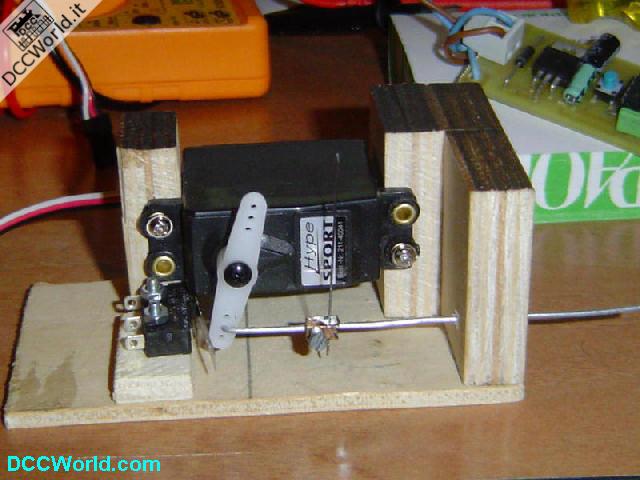

Vedrai che nell'immagine che riporto qui
Immagine:

44,23 KB
è presente un microswitch che comanda i led e segnala che il deviatoio ha effettuato veramente il movimento meccanico.

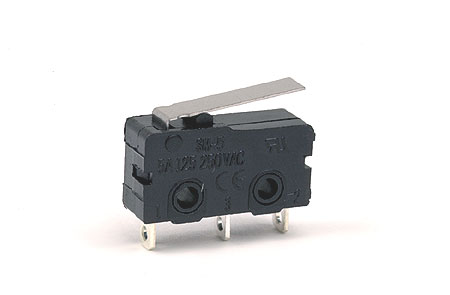

Questo è il microswitch
Immagine:

10,36 KB
- filipo1
- Messaggi: 502
- Iscritto il: sabato 15 febbraio 2014, 13:58
- Nome: filippo
- Regione: Campania
- Città: sorrento
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
ho capito, domani li compro e provo ........


- sma835_47
- Messaggi: 682
- Iscritto il: lunedì 27 agosto 2012, 0:25
- Nome: Saverio
- Regione: Lombardia
- Città: Pavia
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
Spero di essere stato chiaro.
Il micro ha in genere tre contatti sporgenti: uno è il comune e gli altri due sono rispettivamente il contatto normalmente chiuso ed il contatto normalmente aperto. All'atto della commutazione i contatti si scambiano.
Ciao
Saverio
- filipo1
- Messaggi: 502
- Iscritto il: sabato 15 febbraio 2014, 13:58
- Nome: filippo
- Regione: Campania
- Città: sorrento
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
Gianfranco ha scritto:
Ciao Filipo1,sulla mia stazione del plastico sociale,ho messo alcuni motori della conrad,con relativi led per ottenere la esatta posizione dello scambio,se in deviata,o in corretto tracciato,ho adottato questo semplice schema,e funziona perfettamente,l'unica cosa che ti consiglio è quello di seguire bene l'indicazione di cablaggio.......ciaoooooooooooooo
Immagine:
21,74 KB
ma i led che indicano la posizione ti restano accesi?
- filipo1
- Messaggi: 502
- Iscritto il: sabato 15 febbraio 2014, 13:58
- Nome: filippo
- Regione: Campania
- Città: sorrento
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led

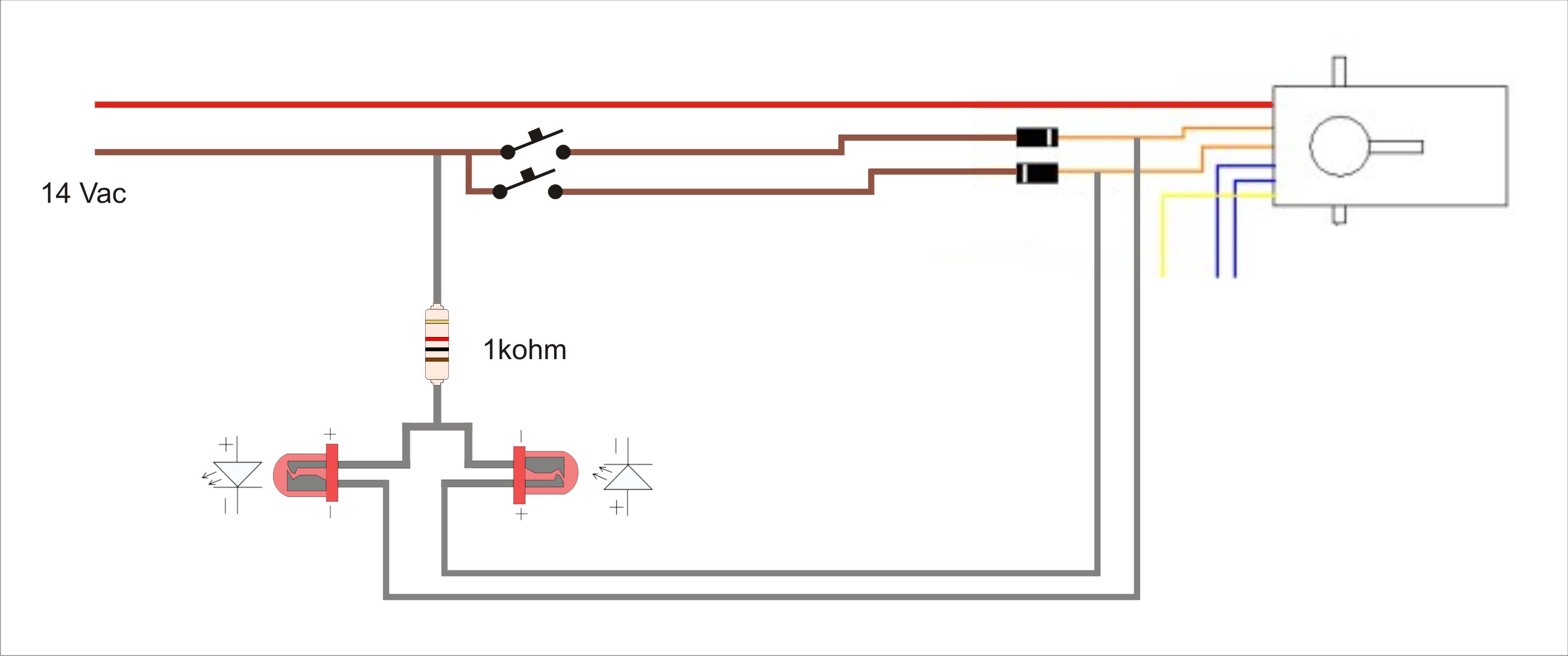

Immagine:

166,02 KB
- Digtrain
- Messaggi: 1621
- Iscritto il: giovedì 20 dicembre 2012, 23:47
- Nome: Walter
- Regione: Lombardia
- Città: Casarile
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led

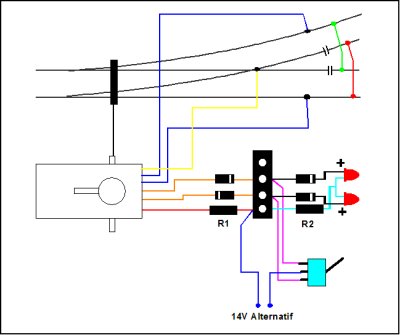

filipo1 ha scritto:
mi hanno consigliato questa soluzione
Immagine:
166,02 KB
Ciao Filippo,

io ti consiglio di provare i due schemi e verificare quello che soddisfa meglio le tue esigenze.

Ciao Walter :geek:
- g.briotti
- Messaggi: 428
- Iscritto il: domenica 26 maggio 2013, 8:05
- Nome: Giuseppe
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
- Gianfranco
- Messaggi: 389
- Iscritto il: giovedì 15 dicembre 2011, 12:27
- Nome: Gianfranco
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: collegamento vari deviatoi con indicazione led
Comunque il primo schema è quello che io uso...ciao
