Misure in scala HO

[Gigi]

Mi occorre sapere la distanza binario-marciapiede stazione e altezza dello stesso in scala HO con rotabili anni '70. Visto che carrozze e bagagliai hanno scalini, predellini larghi e bassi con casse batterie molto esterne, le misure devono andare bene con il materiale rotabile delle principali marche (non ho ancora deciso quale marca perche' sono ancora molto indietro con il plastico). Avevo qualche notizia ma non trovo piu' il foglio. Grazie per le risposte e la pazienza.....un saluto a tutti.

[ensorrenti]

attendo anch io

[sma835_47]

Puoi vedere nel sito FIMF (http://www.interrail.it/sitofimf/) il foglio n°102 tra le norme NEM dove ci sono tutte le quote e le sagome limite per tutte le scale.
Ciao
Saverio

[Andrea]

Eccolo!
http://www.interrail.it/sitofimf/nem/nem/nem102.html

[Gigi]

Grazie per il vostro aiuto ciao.

[roy67]

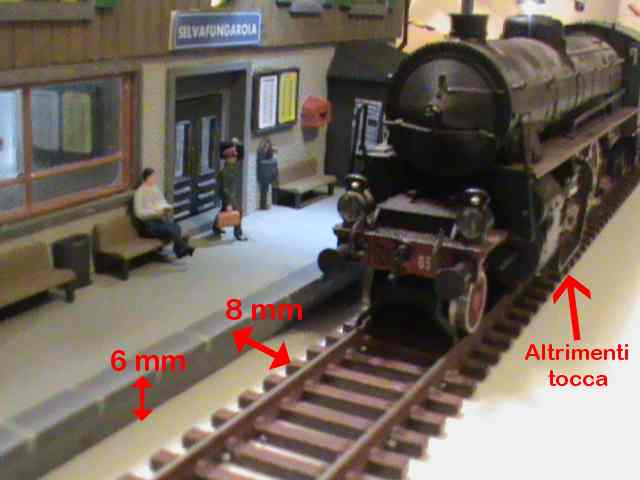

Ciao, ho recuperato alcune foto che ho scattato un paio d'anni fa.

Le misure che ho messo sono relative alla distanza del marciapiede, in considerazione al passaggio di vaporiere ed altezza credibile fra marciapiede e primo gradino di una "centoporte".

Ricordo che le vaporiere, per motivi di circolabilità, hanno i cilindri più larghi del dovuto per dare agio alle bielle nelle curve strette. Quindi, una distanza troppo realistica del marciapiede al binario, può creare collisioni.

Immagine:

20,18 KB

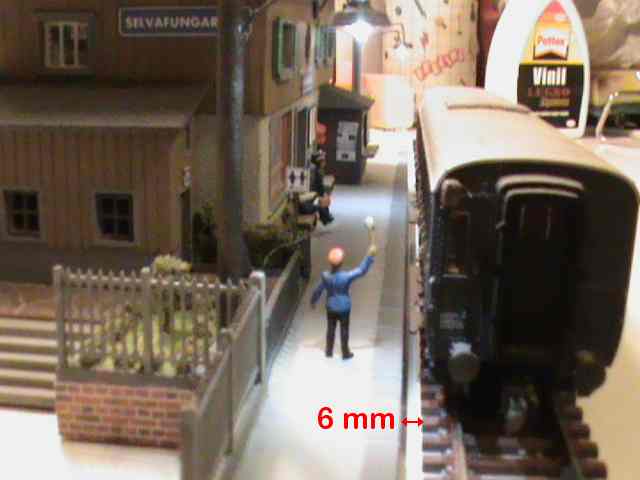

P.S. Nella foto ho utilizzato una Gr 746 RR in scala 1:80. Per la scala 1:87, si può stare leggermente più vicini:

Il binario è un Roco line


Immagine:

18,83 KB

[Gigi]

Grazie anche a te Roy le foto mostrano tutto. Con locomotori tipo E636 e carrozze Centoporte penso che con 6 mm. di altezza e distanza marciapiede risolvo il problema. Certamente faro' prove preliminari. Ti saluto cordialmente.
