Come si realizza un distributore di carburante?

[guglielmo]

Ciao a tutti devo costruire un distributore di benzina anni 70/80 ma sono alle prime armi a dimenticavo in scala 1.87 ,qualcuno dio voi puo' darmi dei consigli come realizzare le colonnine? Un grazie a tutti siete bravissimi.

[cf69]

Ciao, vedo di aiutarti un pochino con i seguenti disegni, anche se non sono relativi a distributori degli anni 80', negli anni specificati esistevano modelli esteticamente simili di erogatori singoli e doppi.
Se riesco a recuperare qualcosa di più vecchio vedrò di inviartelo.

Disegni erogatori singoli e doppi quotati.pdf (334,25 KB)

[Marshall61]

...ottimo disegno Fabio grazie per la condivisione!!!!

Ciao, Carlo

[Andrea]

Davvero interessante ed utile.
Grazie Fabio.

[marioscd]

utile!

grazie!

ciao

[massimiliano]

grazie fabio per il file

[cf69]

Lieto di essere stato utile, allego un file per i distributori multiprodotto, GPL e Metano in epoca 2000/2008.
Distributori multiprodotto_GPL_Metano.pdf (771,32 KB)

Scusatemi, non tutti i disegni sono quotati e non ho trovato di meglio.
Per riconoscere gli erogatori GPL basta guardare il disegno della pistola di erogazione (sono solo due foto).
Buon Lavoro!

[claudioredaelli]

sono alle prese con la realizzazione di un distributore di benzina Agip e sono arrivato alla realizzazione delle colonnine; ho visto il file con le dimensioni ma mi servirebbero delle immagini da incollare sopra la colonnina; qualcuno ha già affrontato questo problema? come lo ha risolto?
grazie per il vostro aiuto

[Bigliettaio]

Ecco ciò che cervavo! Qualcuno di voi ne ha mai realizzato uno?

[sal727]

Guarda qui:
viewtopic.php?f=87&t=16108

[IpGio]

Visto che qui su è aperto un interessante argomento... posso aggiungere una richiesta?
È possibile documentare un carico nafta in epoca III, stile italiano per un deposito locomotive?
Per quanto abbia cercato foto in merito... non ho ancora trovato una situazione di rifornimento nafta... agli albori della trazione termica diesel nel nostro paese.
Non credo che all'inizio fossero installate pompe carburante...
Se qualcuno ha notizie...
IpGio

[sal727]

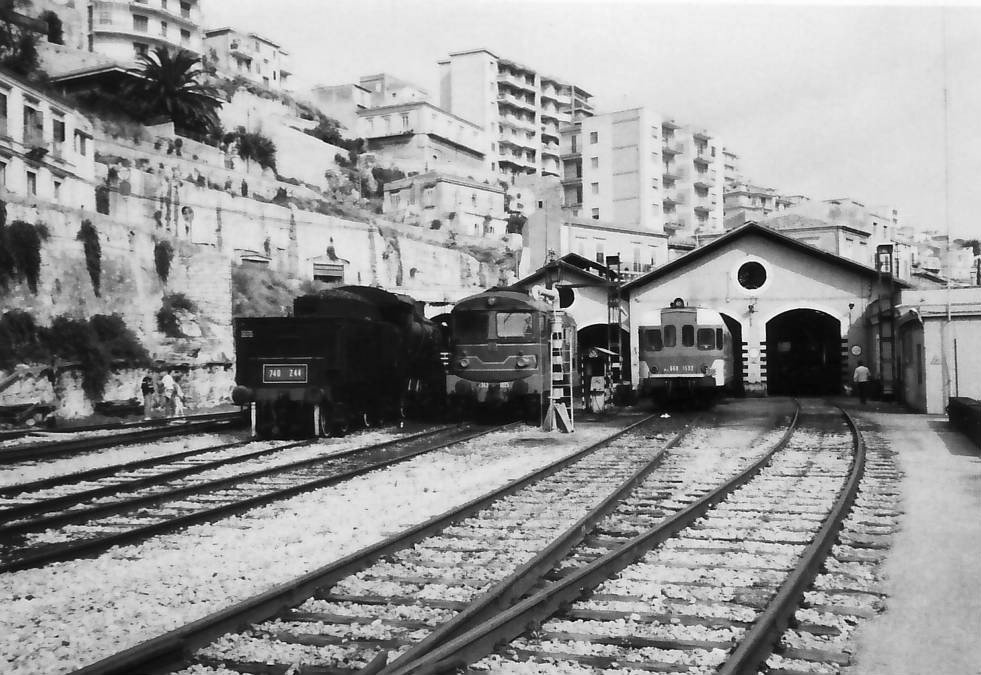

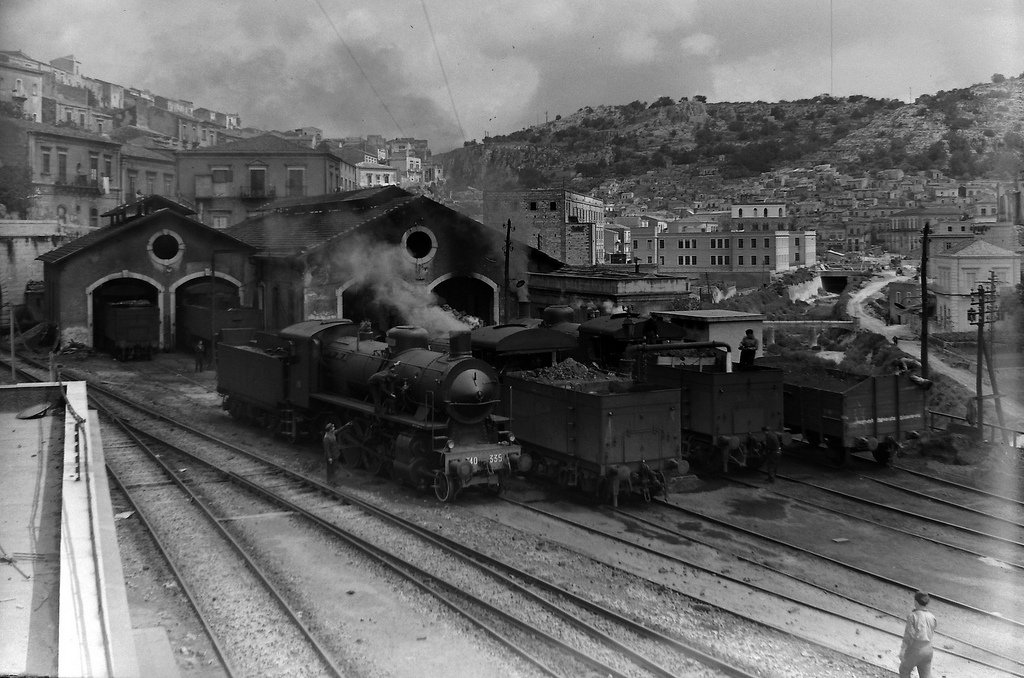

Questa è una vecchia foto della stazione di Modica, ci sono tutti e due i rifornimenti sia a vapore che diesel

c'era una unica pompa coperta da una tettoia ridotta, di certo non all'inizio ma di anni più avanti.
Qui trovi un interessante articolo sulle prime automotrici disel in italia
https://scalaenne.wordpress.com/2016/04 ... in-italia/

[IpGio]

@Salvatore... grazie... interessante quanto tu hai proposto.
Ho visto la foto e dovrebbe essere fine anni 70, per cui più in la negli anni di quanto io sto cercando.

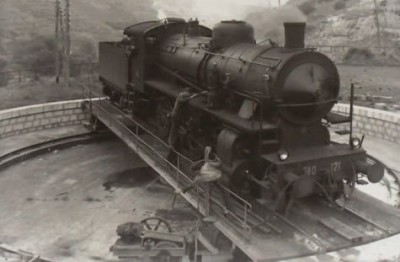

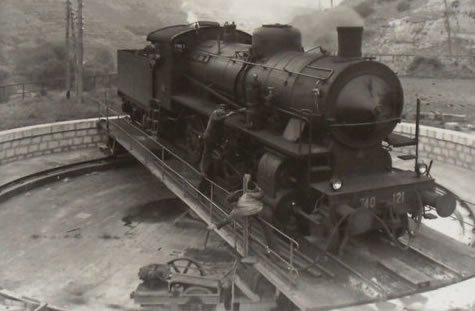

A Modica il rifornimento del carbone, ho visto su una foto, era svolto su un tronchino della piattaforma girevole, posta esattamente alle spalle di dove è stata scattata la foto, in fondo al DL.
Vediamo se qualcuno ha altre info...

IpGio

[sal727]

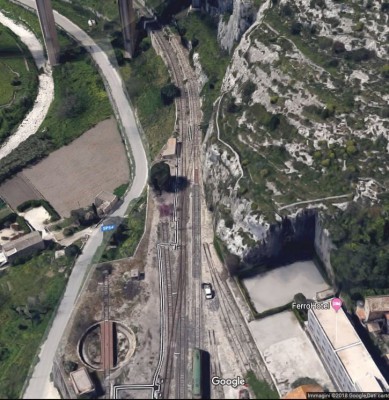

Si dalla parte opposta c'è la piattaforma girevole, che ancora c'è

non ho foto dirette sul carico carbone vicino alla piattaforma, ma da questa foto si vede che il carbone era su un carro nei pressi del deposito

se trovi qualche vecchia foto della stazione mi interessa, io a Modica ci sono nato

[IpGio]

Si certo Salvatore...
https://www.ferroviesiciliane.it/2011/1 ... -dallalto/
Si vede anche il deviatoio di uscita dal dl, con il macaco e il disco girevole imperativo...
Bella Sicilia...
Comunque tornando alla documentazione sul rifornimento carbone e diesel in epoca III è un "calvario"... si trovano macchine al rifornimento ma di tutte le attrezzature... che fatica.
IpGio

[IpGio]

Salvatore, il carro vicino alla locomotiva che "fa acqua" è se non erro, un carro scorie.
Generalmente la pulizia della camera fumo e delle ceneri del forno erano fatte "lontano" dal carico carbone, per evidenti problemi di sicurezza.
Io nel mio costruendo DL FS, mi prenderò delle "deroghe" al regolamento, avvicinando le due operazioni.
Vedi il progetto a questo topic:
https://www.scalatt.it/forum/viewtopic. ... 05&t=16748

IpGio

[IpGio]

Visto che qui su è aperto un interessante argomento... posso aggiungere una richiesta?
È possibile documentare un carico nafta in epoca III, stile italiano per un deposito locomotive?
Per quanto abbia cercato foto in merito... non ho ancora trovato una situazione di rifornimento nafta... agli albori della trazione termica diesel nel nostro paese.
Non credo che all'inizio fossero installate pompe carburante...
Se qualcuno ha notizie...
IpGio

Ho fatto ricerche in rete e nell'archivio fotografico di Fondazione FS ho trovato risposta alla mia richiesta.
Riporto i risultati per chi si trovasse nella mia stessa situazione.
Fonte Archivio Fotografico FONDAZIONE FS

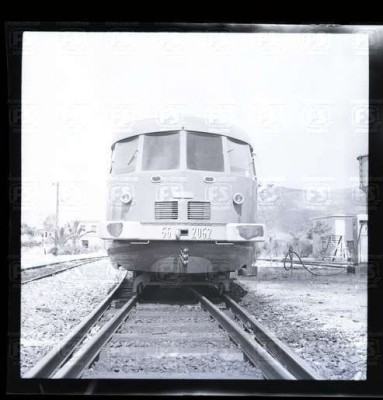

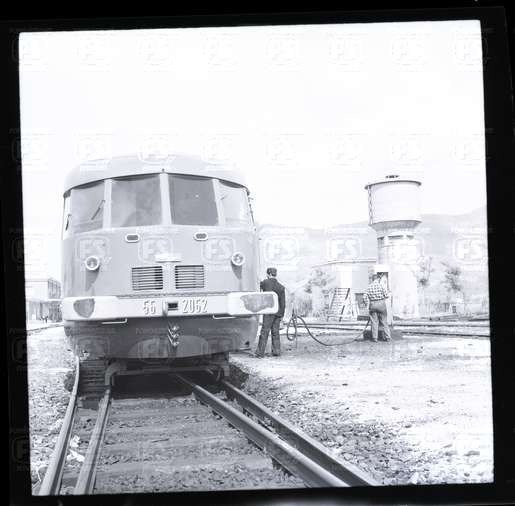

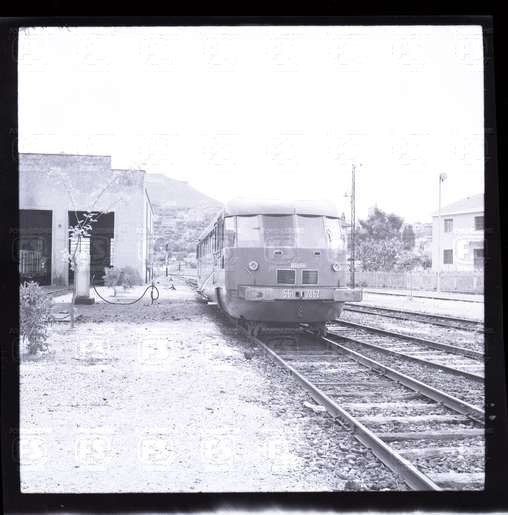

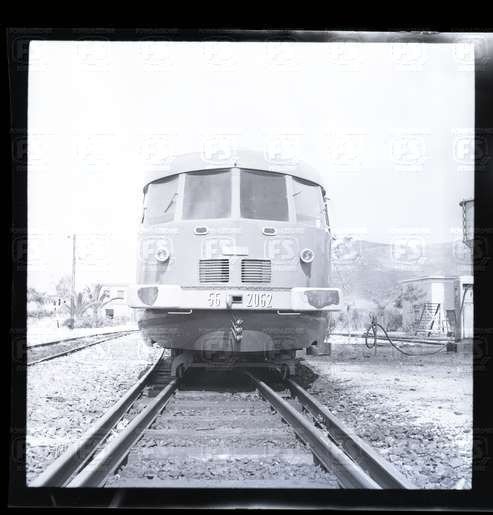

Terracina (LT) - 1955 - ... ALn 56.2062 in sosta nella stazione di Terracina durante l'operazione di rifornimento carburante

La pompa che si vede nelle tre foto è di chiara fattura "autostradale" stile anni '50, montata su un piedistallo in cemento.
Da notare:
- il lungo tubo
- la posizione distanziata rispetto al binario
- la sporcatura del terreno
- la posizione dell'automotrice a cavallo di un deviatoio del deposito
Nella prima foto a sinistra vicino alla pompa leggermente nascosto da una pianta, sembra esserci il pozzetto per il serbatoio interrato del carburante.
Infatti risulta nella zona "sporca", a causa degli sversamenti di carburante sia in fase di carico sui mezzi sia durante le fasi di riempimento del serbatoio che stimo essere fatto con carri cisterna per trasporto combustibili.
Fonte Archivio Fotografico FONDAZIONE FS

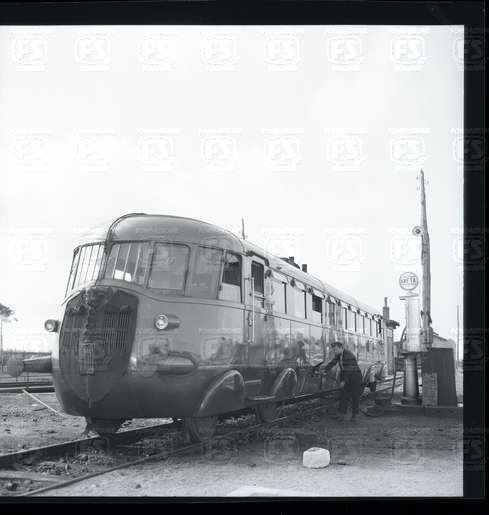

Spinazzola (BAT) - 1957 ... ALn 556 Fiat presso la colonna per rifornimento di carburante ...

La pompa in questa foto è più datata ed e del tipo a colonna stile anni '20, montata anch'essa su piedistallo in cemento.
Da notare:
- il lungo tubo
- la sporcatura del terreno
- la scritta "nafta" sull'insegna sopra la pompa
- il palo in legno con lampione
- Il cartello di percorrenza appoggiato
Non ci sono tracce del serbatoio carburante.
È tutto, per la riproduzione modellistica... ne riparleremo.

IpGio

[MrPatato76]

Terracina (LT) - 1955 - ... ALn 56.2062 in sosta nella stazione di Terracina durante l'operazione di rifornimento carburante


IpGio

Dietro la rimessa s'intravede monte Giove con i ruderi del tempio che sovrasta il mare…..
