Elaborazione Gr421 Piko scala HO
Ho cercato di dare un'aspetto più realistico alla 421 di Piko, per togliere l'effetto plasticoso ho effettuato vari lavaggi di colore sulla cassa, utilizzando ruggine, nero e un po di bianco, poi nei punti che maggiormente volevo risaltare la sporcatura ho dato anche qualche leggero tocco di colore con pennello a secco, migliorato anche il carbone nel tender, infine ho applicato qualche ulteriore aggiuntivo che il modello non possiede di fabbrica, condotte freni e ganci riportati

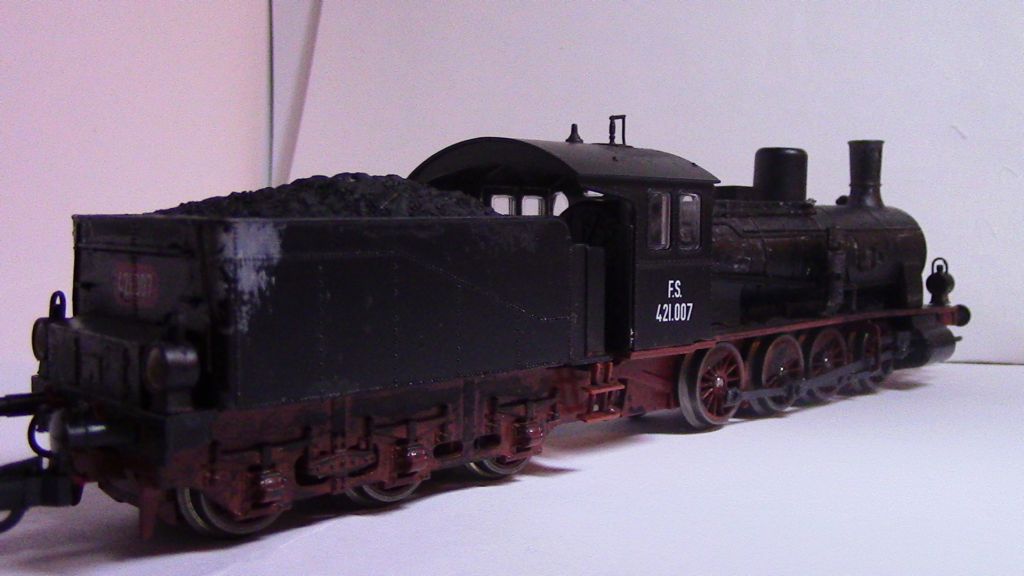

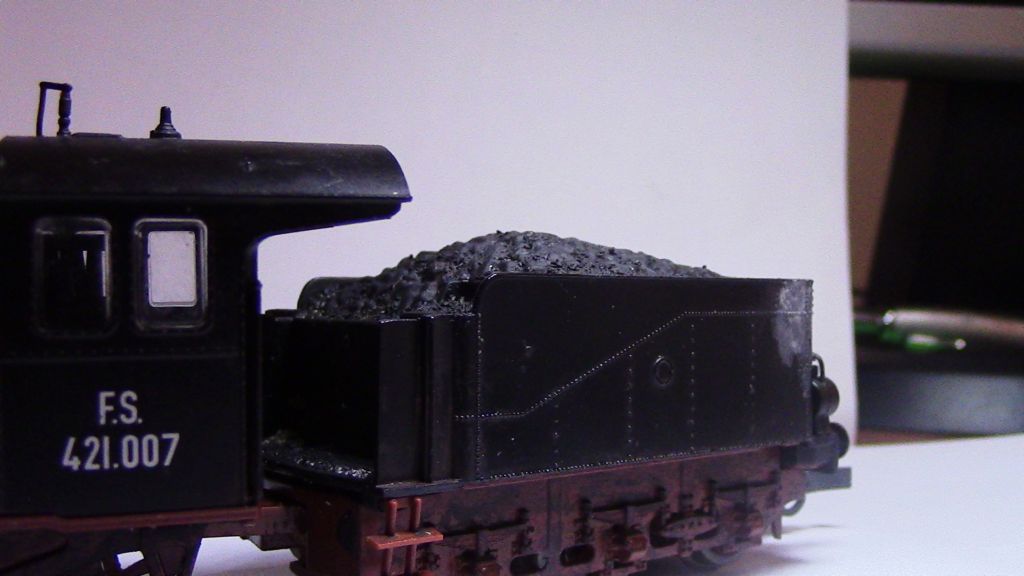

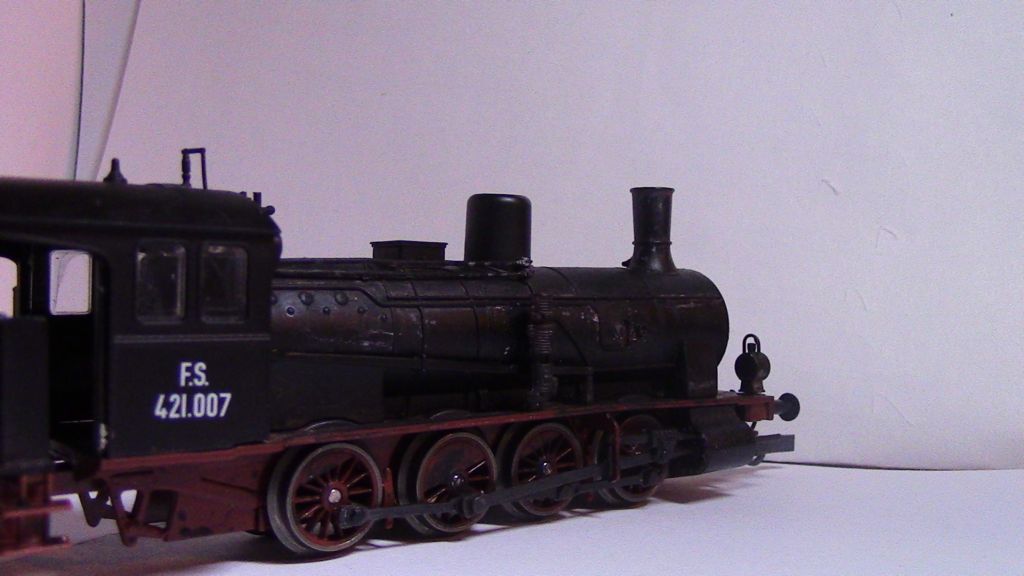

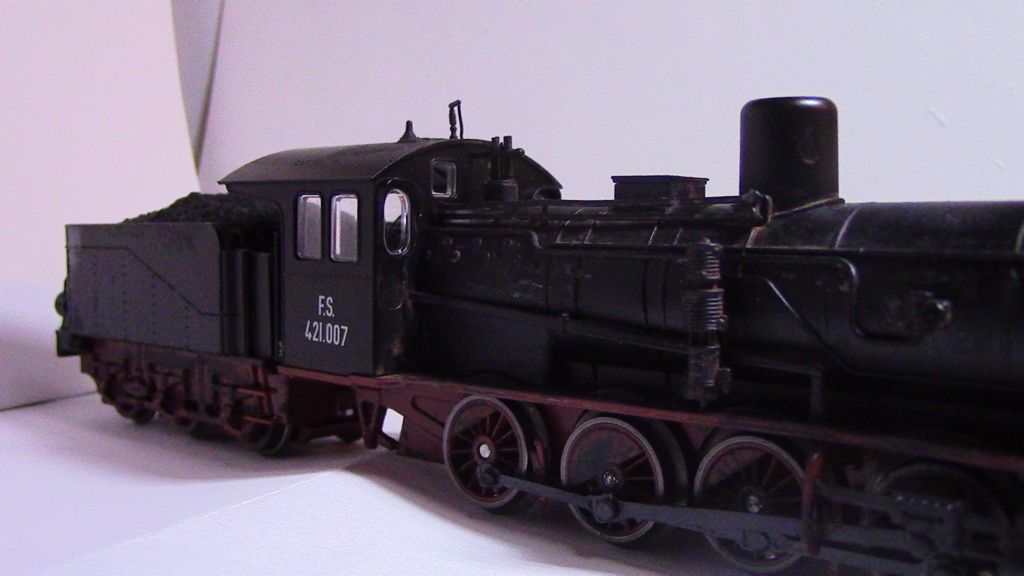

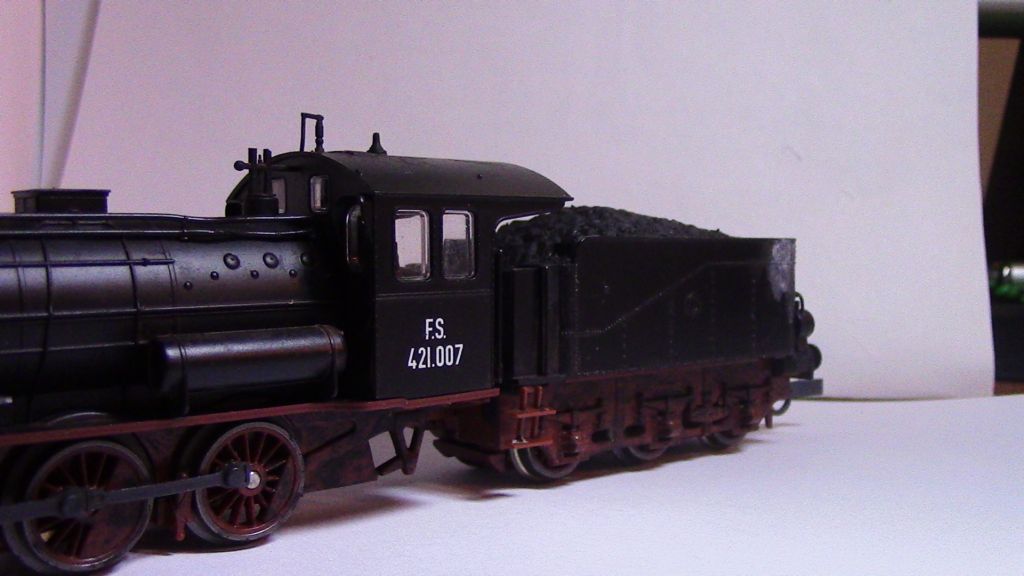

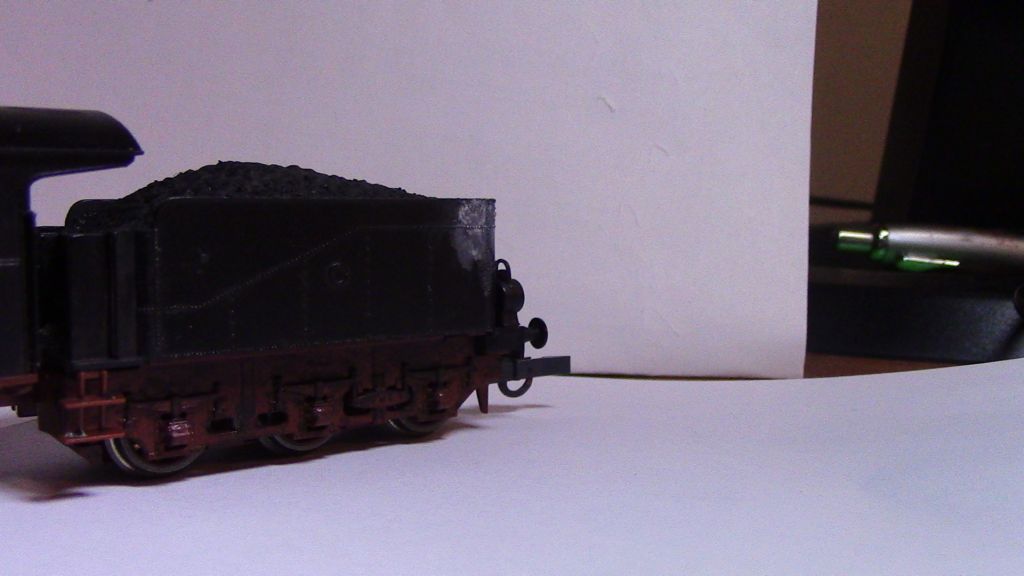

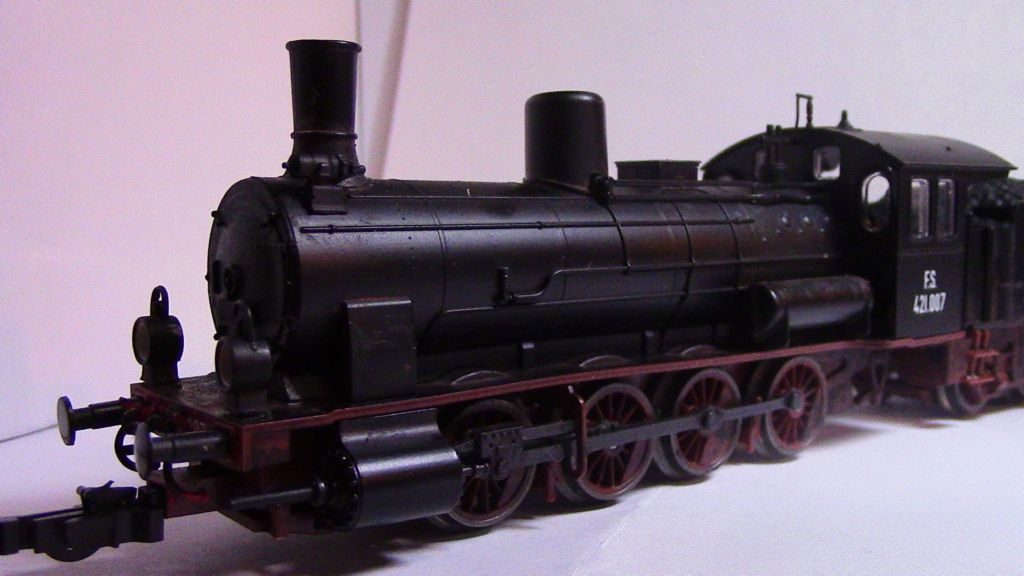

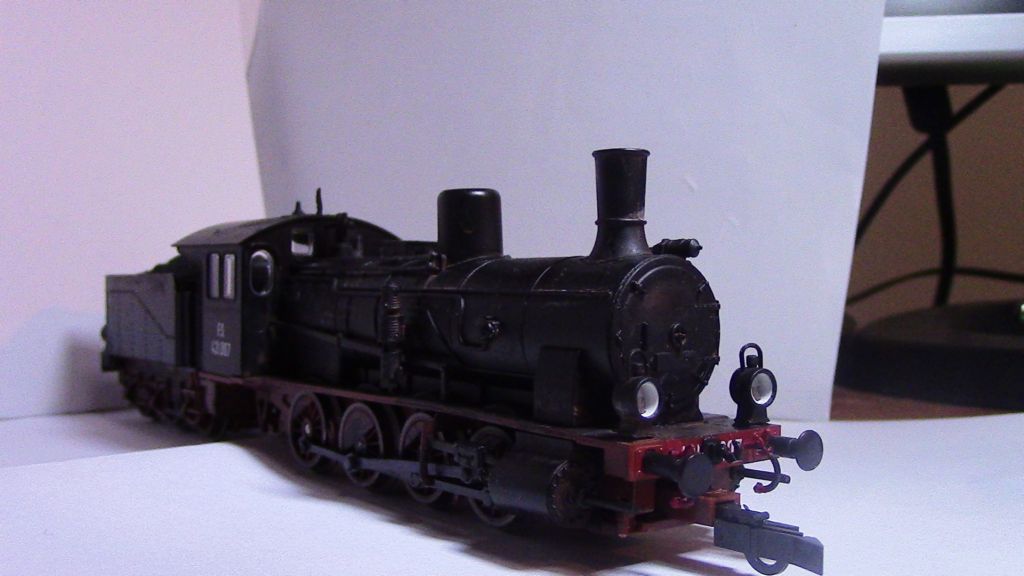

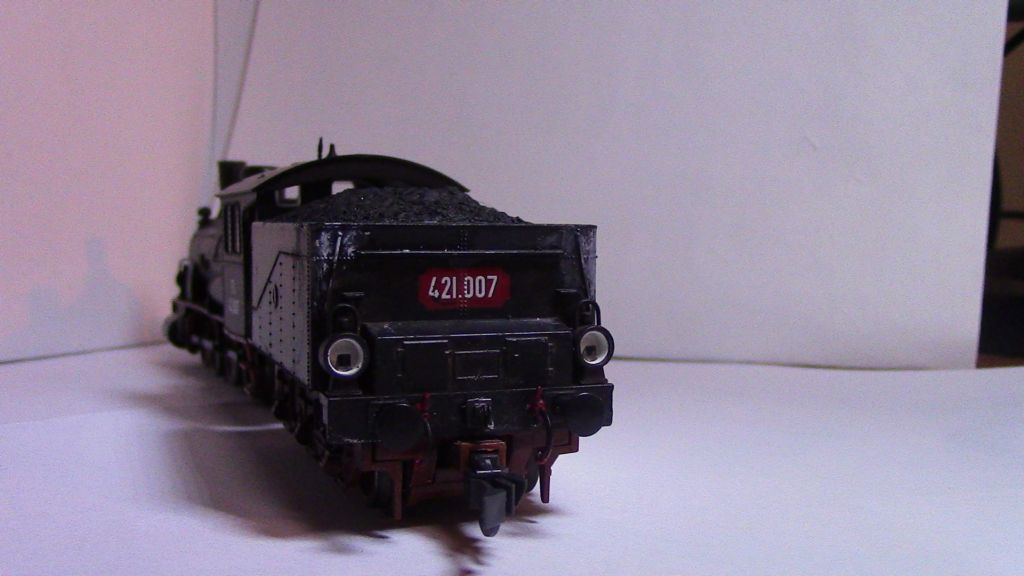

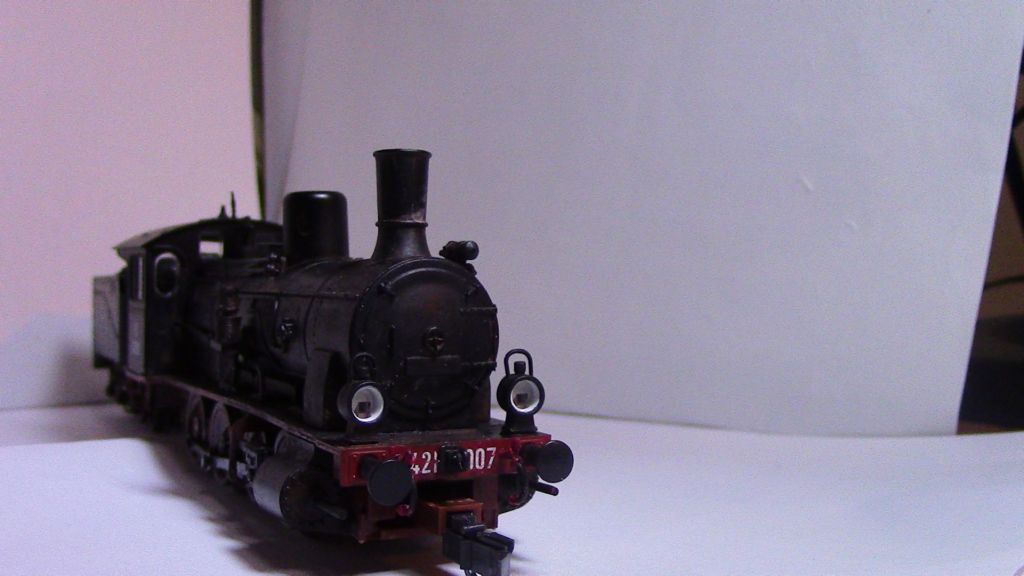

Un po di foto del risultato
Immagine:
67,44 KB
Immagine:
61,64 KB
Immagine:
63,79 KB
Immagine:
67,19 KB
Immagine:
67,38 KB
Immagine:
73,95 KB
Immagine:
69 KB
Immagine:
56,85 KB
Immagine:
64,31 KB
Immagine:
61,69 KB
Personalmente il risultato finale non mi dispiace
A presto e visto che fra poco ci siamo un felice 2015 a tutti gli amici del forum
Massimiliano
- Egidio
- Messaggi: 13776
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
Aiuta ad evidenziare i dettagli in rilievo.
Ci si sente l'anno prossimo!!
- dilan
- Messaggi: 3959
- Iscritto il: martedì 7 maggio 2013, 7:32
- Nome: Antonino
- Regione: Lombardia
- Città: Scanzorosciate
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
Purtroppo la qualità delle foto non permette di mettere in risalto i dettagli.
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
Edigio la polvere grafitata non l'ho mai utilizzata, quindi è una tecnica nuova che proverò
Roberto grazie del consiglio, ho utilizzato la tecnica del pennello a secco, ma non con quel colore inoltre avendo la Piko ha tutti i mancorrenti stampati, cercavo proprio la giusta maniera per darli maggiore risalto ed aumentare il realismo
Antonio purtroppo le foto sono il tallone d'achille, in quanto fatte in casa con la luce scarza non si apprezza al massimo il risultato [|)]
Massimiliano
- Andrea
- Socio GAS TT
- Messaggi: 23340
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO

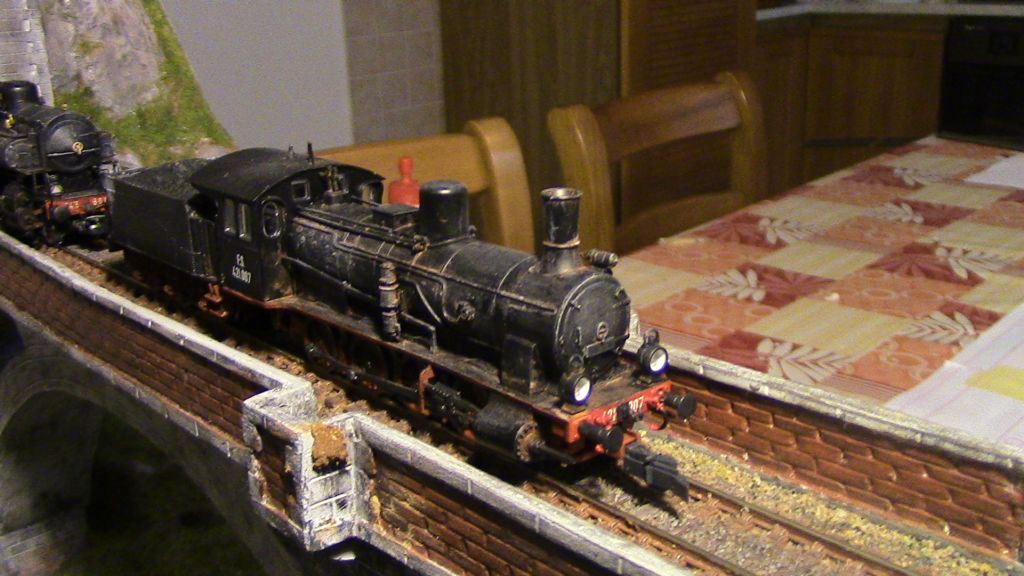

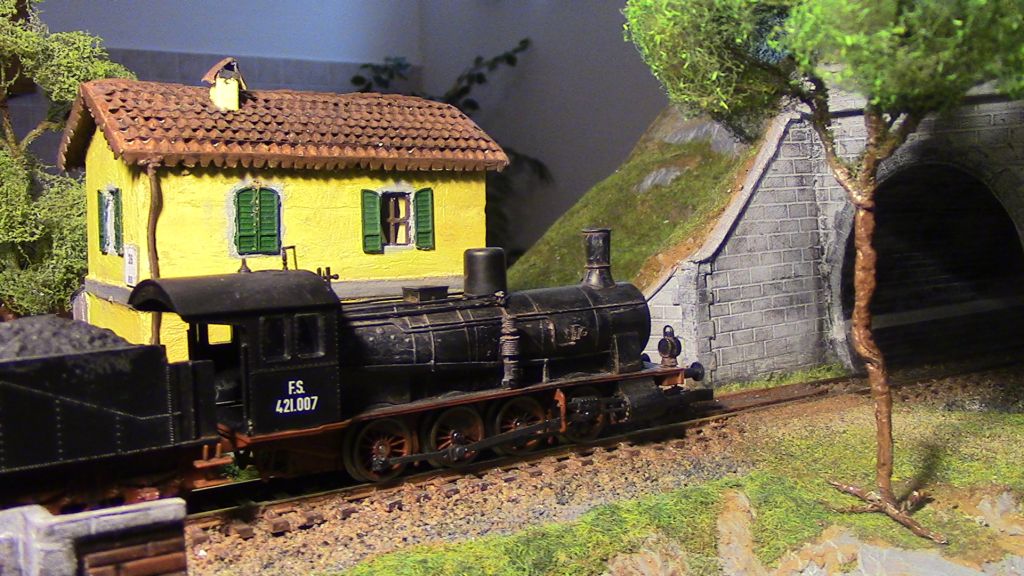

Due foto scattate sul dioramino in costruzione
Immagine:
106,63 KB
Immagine:
143,95 KB

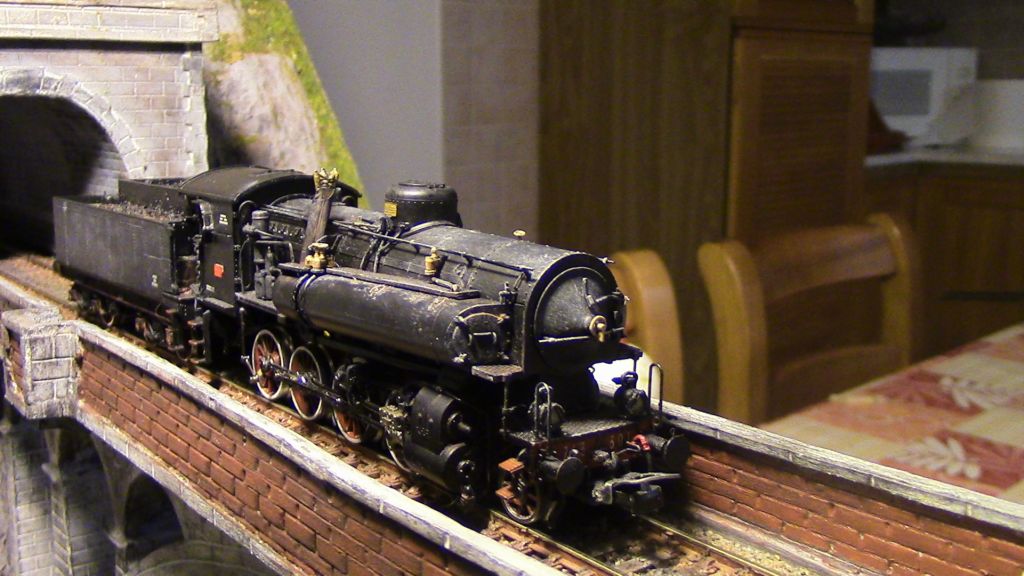

Il risultato mi è piaciuto cosi tanto che l'ho voluto applicare anche su gr743 rivarossi precedentemente sporcato
Immagine:
109,72 KB
Per quanto mi riguarda i modelli mi piacciono tantissimo e quindi l'elaborazione per me è conclusa
Ciao e grazie Massimiliano
- Andrea
- Socio GAS TT
- Messaggi: 23340
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
Fotostoria in arrivo?
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
Hai fatto davvero un ottimo lavoro!!
- dilan
- Messaggi: 3959
- Iscritto il: martedì 7 maggio 2013, 7:32
- Nome: Antonino
- Regione: Lombardia
- Città: Scanzorosciate
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
Andrea la fotostoria è in cottura, lenta ma cuoce
Massimiliano
- Egidio
- Messaggi: 13776
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
Egidio ha scritto:
Ottimo direi, Massimiliano. L' effetto ricreato sulle loco a vapore e' davvero notevole. Saluti. Egidio.
Grazie mille Egidio poi proverò su altre elaborazioni anche la polvere grafitata come mi hai consigliato Massimiliano
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
Mi permetto di aggiungere un altro consiglio.
Le locomotive a vapore venivano pulite molto poco, a causa dell'alta temperatura che sempre (o quasi) vi era attorno a loro. Solo durante le fasi di manutenzione venivano pulirte
Conseguentemente vi erano accumuli di grasso ed olio lubrificante nella zona biellismo, cilindri, pompa aria freni, etc. In queste zone si creava un "nero lucido" che presto si impregnava di fuliggine ai bordi.
Quindi: nero lucido molto diluito nelle zone fronte e retro cilindri. Una volta asciutto, sfumato ai bordi con nero opaco.

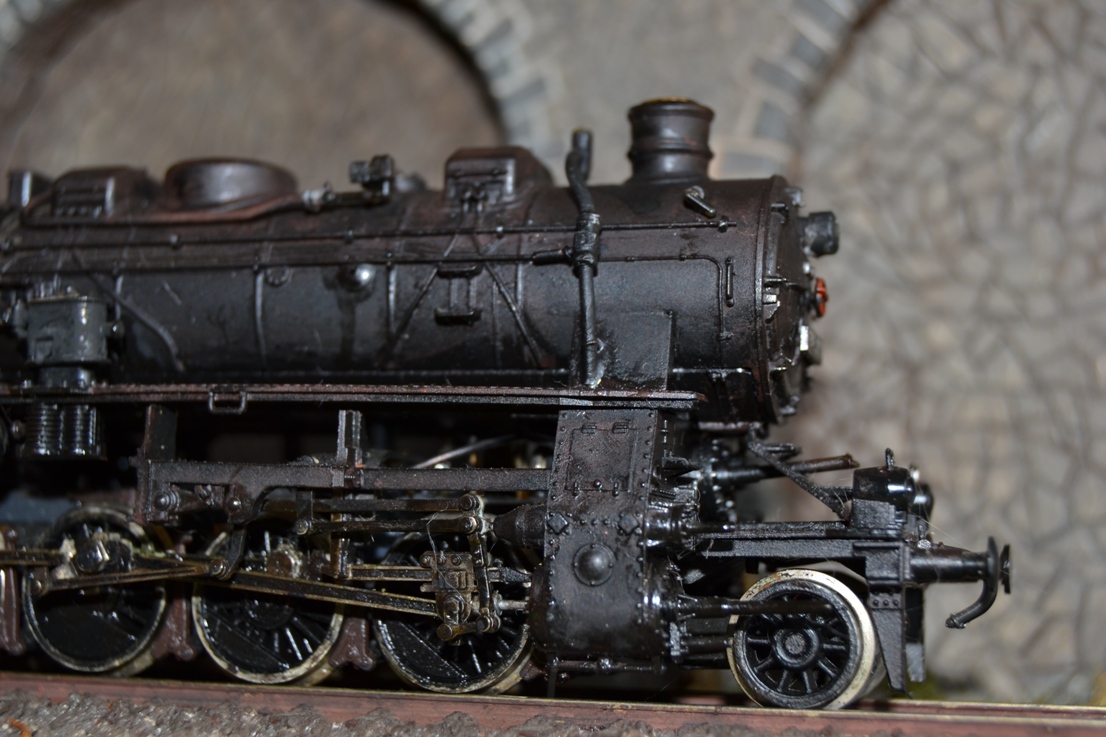

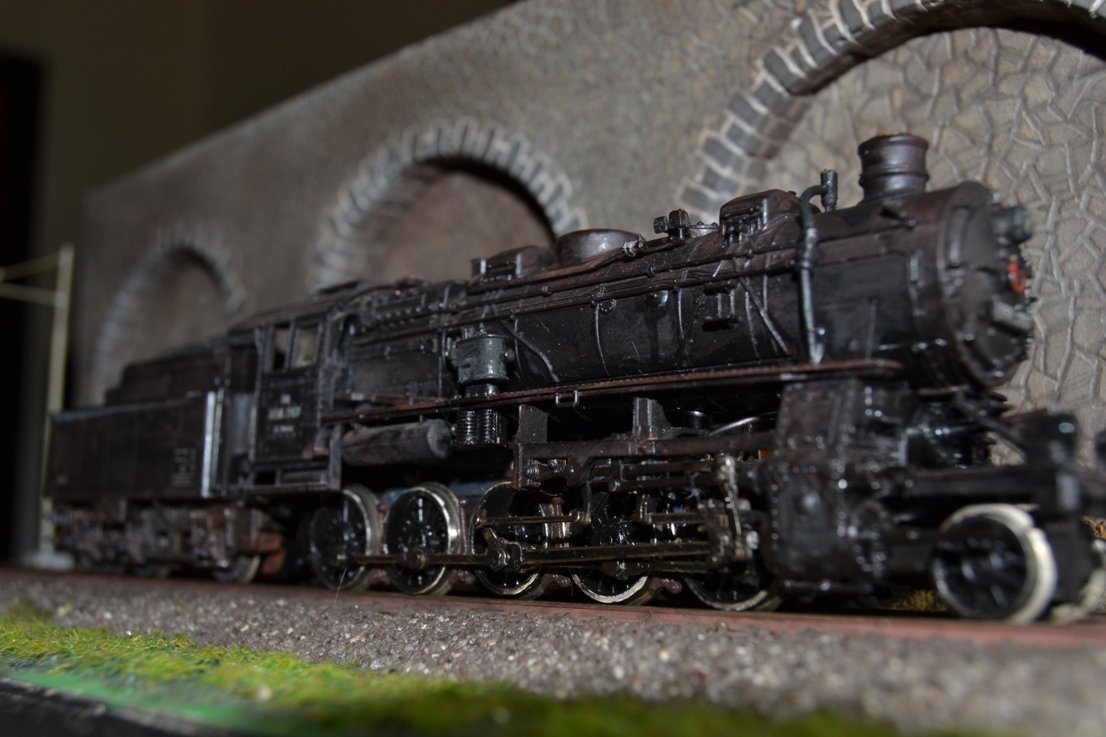

Vecchie foto della mia Rh 658 OeBB.
Immagine:
146,67 KB

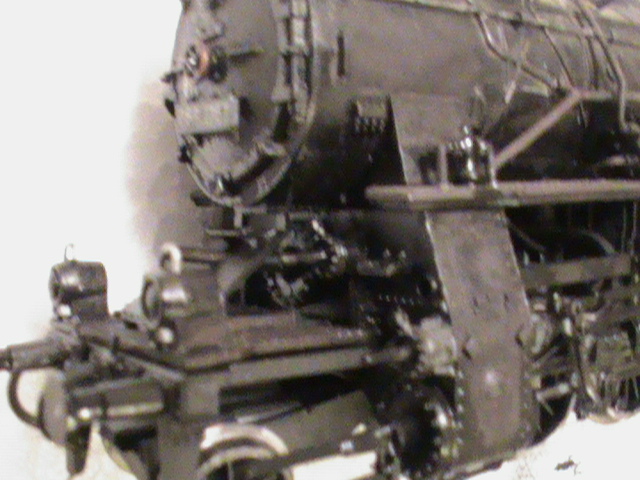

Inoltre, i tubi di mandata vapore tendevano ad arrugginire (marrone ruggine molto diluito) e si creavano piccole perdite, che a causa dell'alta temperatura generavano accumulo di calcare (bianco opaco molto diluito)
Immagine:
345,86 KB
Immagine:
311,17 KB
Comunque, ripeto, hai fatto un ottimo lavoro. Invecchiare loco a vapore non è facile. Bisogna avere la pazienza di fare piccoli strati di patina, attendendo che si asciughi prima di fare lo step successivo.
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
Sicuramente è verissimo quello che dici, le vaporiere sono le più complesse da sporcare, se si va troppo pesanti si crea un'effetto accantonamento, troppo leggeri non si ottiene l'effetto desiderato, bisogna riuscire a trovare il giusto bilanciamento, alcuni dei suggerimenti che hai dato ho cercato di mettere in pratica anch'io, io non sono bravissimo con le elaborazioni, diciamo mi arrangio [:I], ho guardato per più di un minuto l'ultima immagine a bocca aperta ammirando tutti i vari dettagli dell'elaborazione, è stupenda la cura eseguita in ogni minimo dettaglio, sei bravissimo Roberto, io spero col tempo e con la pratica di avvicinarmi al tuo risultato, ma la strada è lunghissima
Massimiliano
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
Un'altra cosa fondamentale è visionare foto.
Ma foto dell'epoca, quando erano ancora in servizio, e non quelle odierne, scattate ad un convoglio storico/commemorativo, che in un anno svolge tante ore di servizio, quante, all'epoca, ne svolgeva in un solo mese.
Purtroppo le foto sono quasi tutte in bianco e nero, bisogna quindi "intuire" le tonalità. Ma molte altre sono "già" a colori.. quindi è più semplice.
Ad esempio:

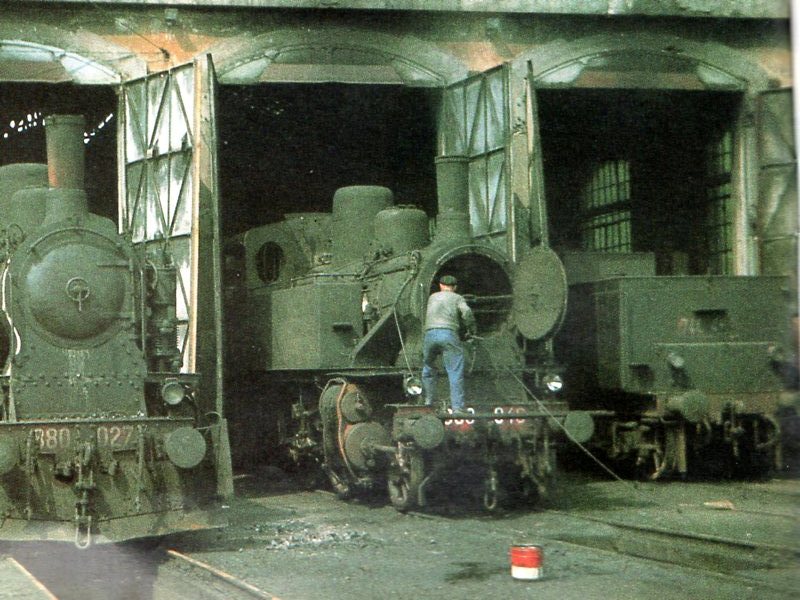

Gr 880 al deposito di Cuneo (metà anni '70)
Immagine:
126,9 KB
Oppure, questa, anche se in bianco e nero, non lascia dubbi:

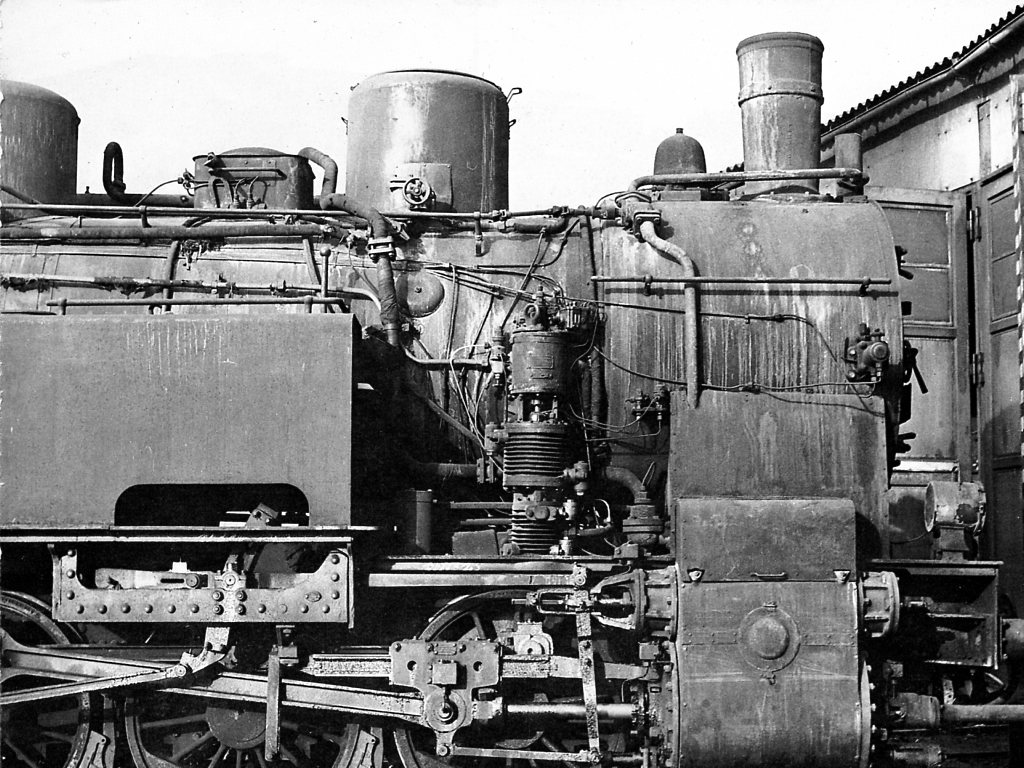

Particolare del freno Riggenbach di una Br 94
Immagine:
207,51 KB
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
- Egidio
- Messaggi: 13776
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
MrMassy86 ha scritto:
Egidio ha scritto:
Ottimo direi, Massimiliano. L' effetto ricreato sulle loco a vapore e' davvero notevole. Saluti. Egidio.
Grazie mille Egidio poi proverò su altre elaborazioni anche la polvere grafitata come mi hai consigliato Massimiliano
Bene mi fa piacere che hai accettato il mio consiglio. Vedrai poi se lo metterai in
pratica l' effetto. Saluti. Egidio.
- carlo mercuri
- Messaggi: 3502
- Iscritto il: sabato 12 novembre 2011, 21:37
- Nome: Carlo
- Regione: Toscana
- Città: Scandicci
- Stato: Non connesso
Re: Elaborazione Gr421 Piko scala HO
dovrò cambiarlo con uno meno invasivo!!
