Locomotiva carenata Gr.685

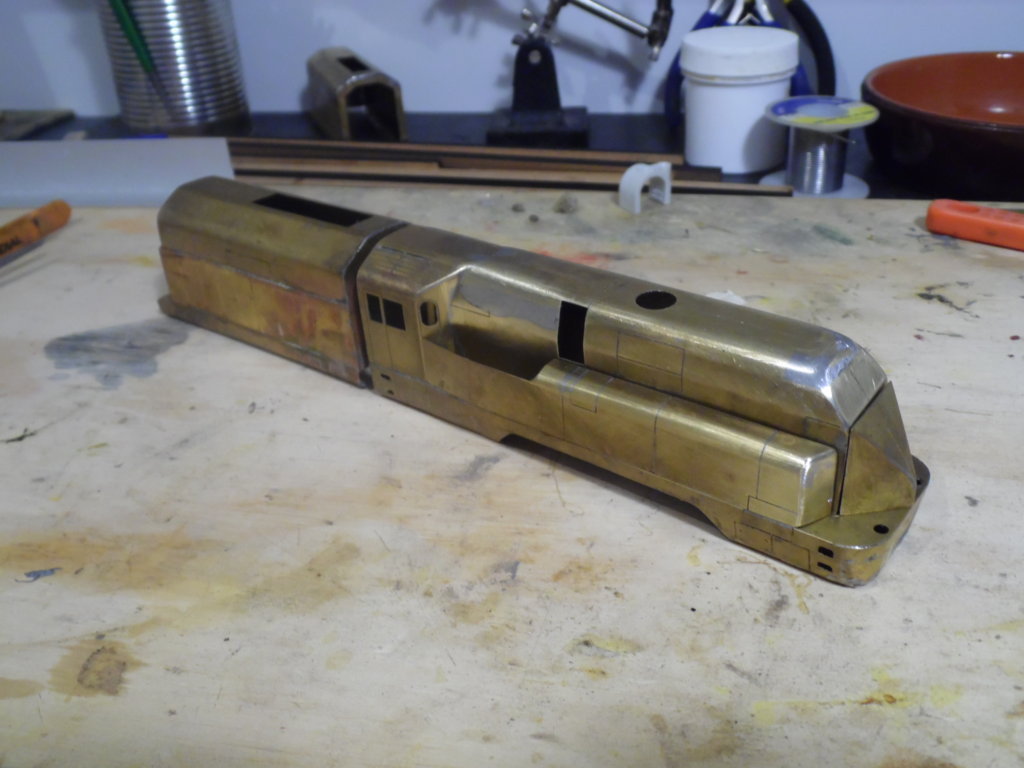

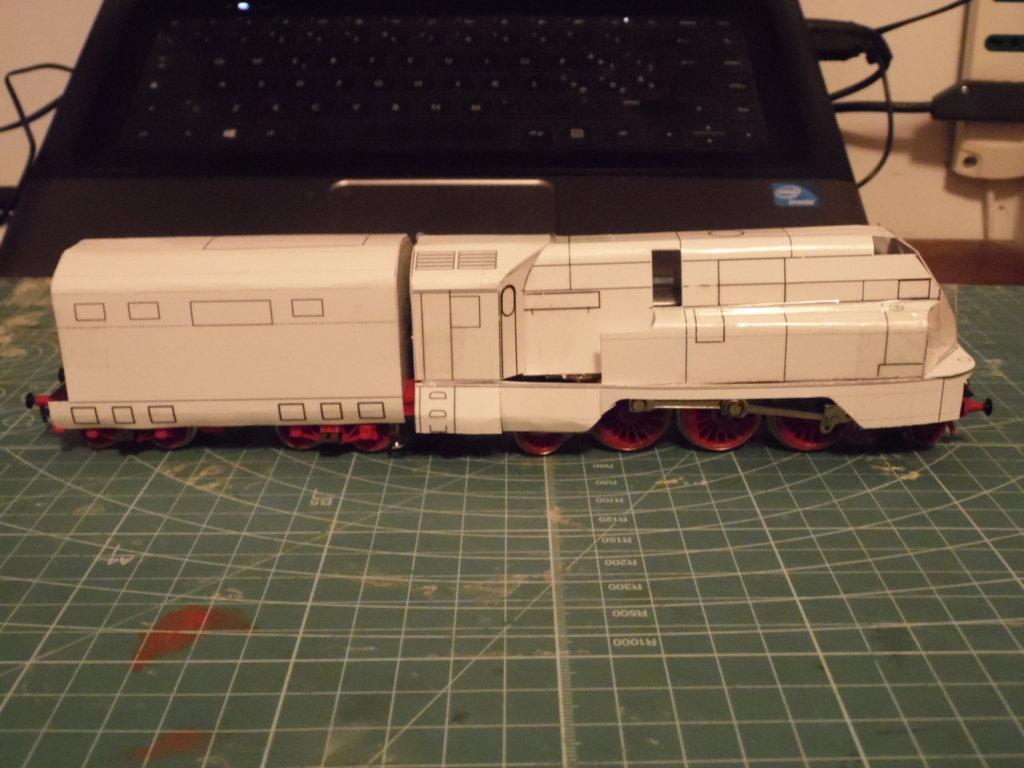

Durante la mia assenza ho partorito la versione S685 carenata, cioè quella precedente alla 683 semicarenata.
Immagine:
159,65 KB
Immagine:
337,04 KB
Vi piace?
Marco
- Andrew245
- Messaggi: 4011
- Iscritto il: lunedì 23 gennaio 2012, 21:12
- Nome: Andrea
- Regione: Veneto
- Città: Venezia
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
Complimenti !
- Luigi Voltan
- Messaggi: 164
- Iscritto il: sabato 9 agosto 2014, 11:07
- Nome: Luigi
- Regione: Veneto
- Città: San Donà di Piave
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
- MrMassy86
- Socio GAS TT
- Messaggi: 15634
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
- carlo mercuri
- Messaggi: 3502
- Iscritto il: sabato 12 novembre 2011, 21:37
- Nome: Carlo
- Regione: Toscana
- Città: Scandicci
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
Un rientro alla grande!!!
PS: ho scisso la discussione da quella aperta da Andrew245.
- giuseppe_risso
- Socio GAS TT
- Messaggi: 7677
- Iscritto il: giovedì 27 ottobre 2011, 22:44
- Nome: Giuseppe
- Regione: Liguria
- Città: Chiavari
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
Ti seguirò con grande attenzione .
- Marco
- Messaggi: 992
- Iscritto il: venerdì 28 ottobre 2011, 9:22
- Nome: Marco
- Regione: Liguria
- Città: Savona
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
Mi era stato chiesto di fare una S685 carenata utilizzando il telaio del mitico modello prodotto dalla Rivarossi in scala 1/80...
Come prima cosa da buon autocostruttore, mi sono messo alla ricerca dei disegni e.... drammatico: questi non si trovavano!!!!!
Gli unici disegni disponibili erano un trittico che mi ha fornito Antonello di Pescara e il figurino apparso sul volume "Locomotive a vapore" di Cornolò seconda ed.
Ad una prima analisi ho subito visto che il figurino apparso sul libro di Cornolò si riferisce ad un progetto quasi definitivo della Reggiane, mentre l'altro disegno è il cosiddetto Progetto S (Studio) della Franco-Crosti puramente ipotetico.
Non mi è rimasto che mettermi al CAD ed elaborare un profilo il più accurato possibile consultando le foto disponibili e grazie alla consulenza di un maestro come Gian Franco Ferro.

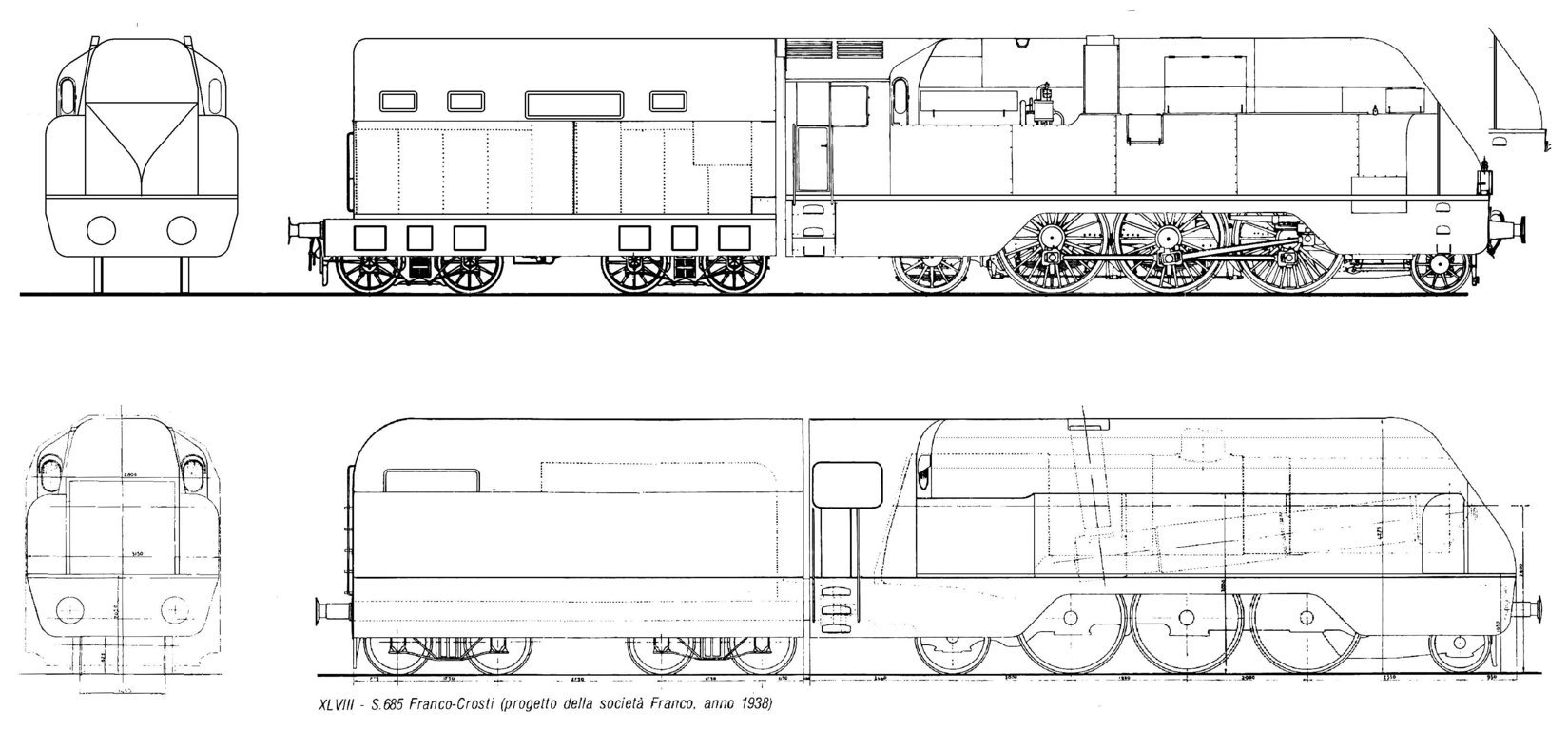

Immagine:
173,12 KB
... ed è nato questo disegno.... dopo ben sei mesi di ricerche: ero finalmente pronto a progettare le varie parti
- Marco
- Messaggi: 992
- Iscritto il: venerdì 28 ottobre 2011, 9:22
- Nome: Marco
- Regione: Liguria
- Città: Savona
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
Immagine:
109,54 KB
.... e di li è nata la lastrina in ottone fotoinciso da 0,3mm.
Questi sono gli antefatti, adesso procedo con la costruzione, non tarderò a tenervi informati.
A presto
Marco
- Egidio
- Messaggi: 13756
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
Ottimo anche il tutorial che ci spiega il passo dopo passo. Saluti. Egidio.
- carlo mercuri
- Messaggi: 3502
- Iscritto il: sabato 12 novembre 2011, 21:37
- Nome: Carlo
- Regione: Toscana
- Città: Scandicci
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
- Marco
- Messaggi: 992
- Iscritto il: venerdì 28 ottobre 2011, 9:22
- Nome: Marco
- Regione: Liguria
- Città: Savona
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
Uno scoglio che dappirima sembrava duro da affrontare è stato quello del blocco cilindri che aveva una forma che male si adattava al pianale e che appena ha visto la lima è esploso in una miriade di minuscoli frammenti.
Quindi è stata l'occasione per costruirne uno nuovo, subito pensavo di tagliarmi al laser un pezzo di plexiglass, ma avrei complicato le cose, quindi mi sono rivolto alla fotoincisone ed è nato questo:
Immagine:
78,75 KB
Meccanicamente è perfetto anche se non è bello da vedersi... le carenature copriranno tutto
Alle prossime
Marco
- Enrico57
- Messaggi: 1051
- Iscritto il: venerdì 11 novembre 2011, 9:53
- Nome: Enrico
- Regione: Abruzzo
- Città: Montesilvano
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
L'uomo è ciò che sceglie di essere. (Soeren Kierkegaard)
- giuseppe_risso
- Socio GAS TT
- Messaggi: 7677
- Iscritto il: giovedì 27 ottobre 2011, 22:44
- Nome: Giuseppe
- Regione: Liguria
- Città: Chiavari
- Stato: Non connesso
- Marco
- Messaggi: 992
- Iscritto il: venerdì 28 ottobre 2011, 9:22
- Nome: Marco
- Regione: Liguria
- Città: Savona
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
Immagine:
186,48 KB
Immagine:
127,73 KB

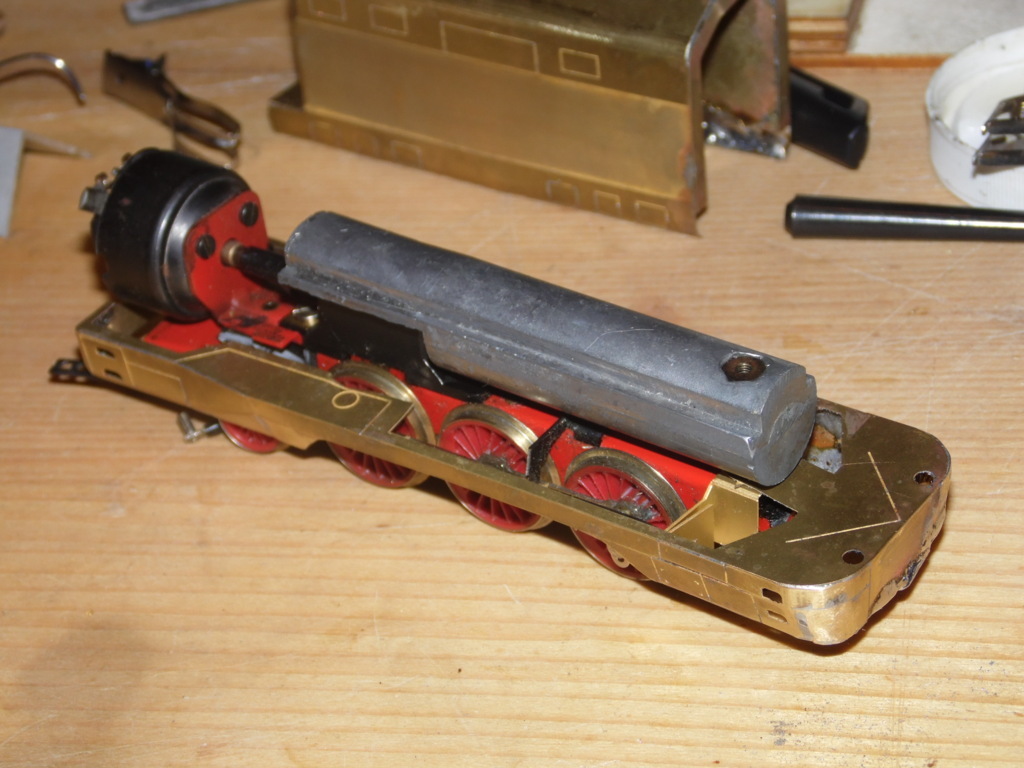

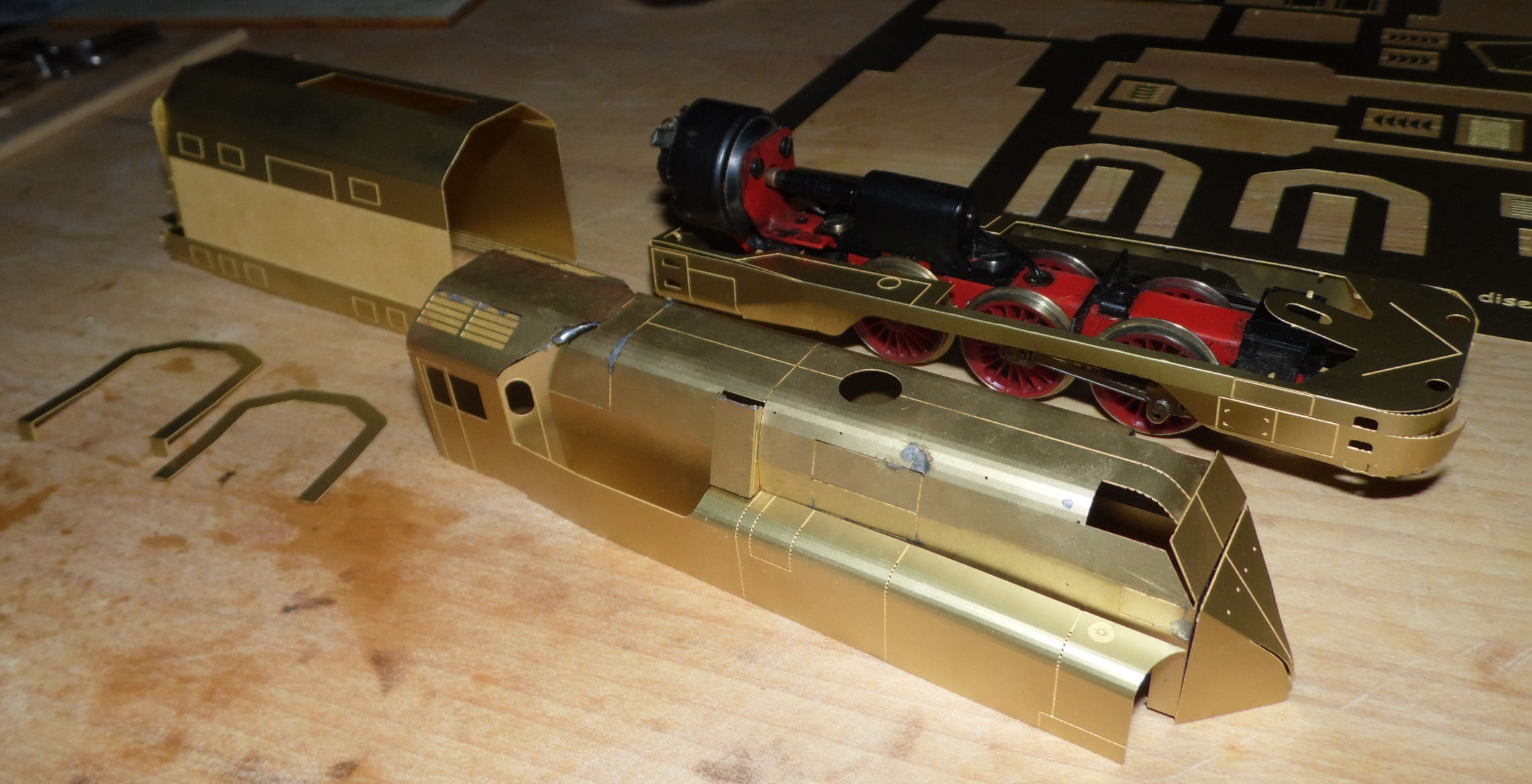

La forma particolare del tender avrebbe richiesto la fotoincisione a tre livelli, ma io sono riuscito a semplificare il lavoro aggiungendo successivamente il pannello con tutte le rivettature
A presto
Marco
- carlo mercuri
- Messaggi: 3502
- Iscritto il: sabato 12 novembre 2011, 21:37
- Nome: Carlo
- Regione: Toscana
- Città: Scandicci
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
- giuseppe_risso
- Socio GAS TT
- Messaggi: 7677
- Iscritto il: giovedì 27 ottobre 2011, 22:44
- Nome: Giuseppe
- Regione: Liguria
- Città: Chiavari
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
Marco ha scritto:
La forma particolare del tender avrebbe richiesto la fotoincisione a tre livelli, ma io sono riuscito a semplificare il lavoro aggiungendo successivamente il pannello con tutte le rivettature
Ottima soluzione .
- Marco
- Messaggi: 992
- Iscritto il: venerdì 28 ottobre 2011, 9:22
- Nome: Marco
- Regione: Liguria
- Città: Savona
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
carlo mercuri ha scritto:
Dà una bella idea di solidità........
E' vero Carlo, il tutto sta diventantando bello robusto
- MrMassy86
- Socio GAS TT
- Messaggi: 15634
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
- Marshall61
- Messaggi: 7203
- Iscritto il: martedì 1 novembre 2011, 20:50
- Nome: Carlo
- Regione: Toscana
- Città: Livorno
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
Ciao, Carlo
- Marco
- Messaggi: 992
- Iscritto il: venerdì 28 ottobre 2011, 9:22
- Nome: Marco
- Regione: Liguria
- Città: Savona
- Stato: Non connesso
Re: Locomotiva carenata Gr.685
Immagine:
99,2 KB

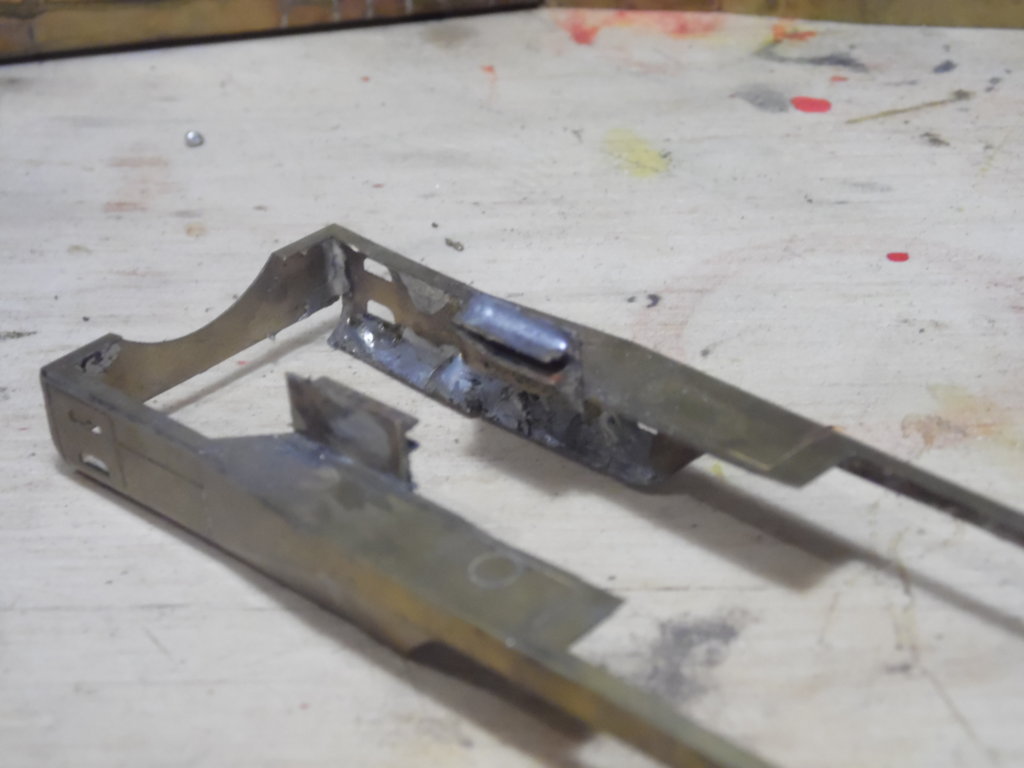

... qua si vede l'attacco del telaio alla carrozzeria...
Immagine:
69,63 KB

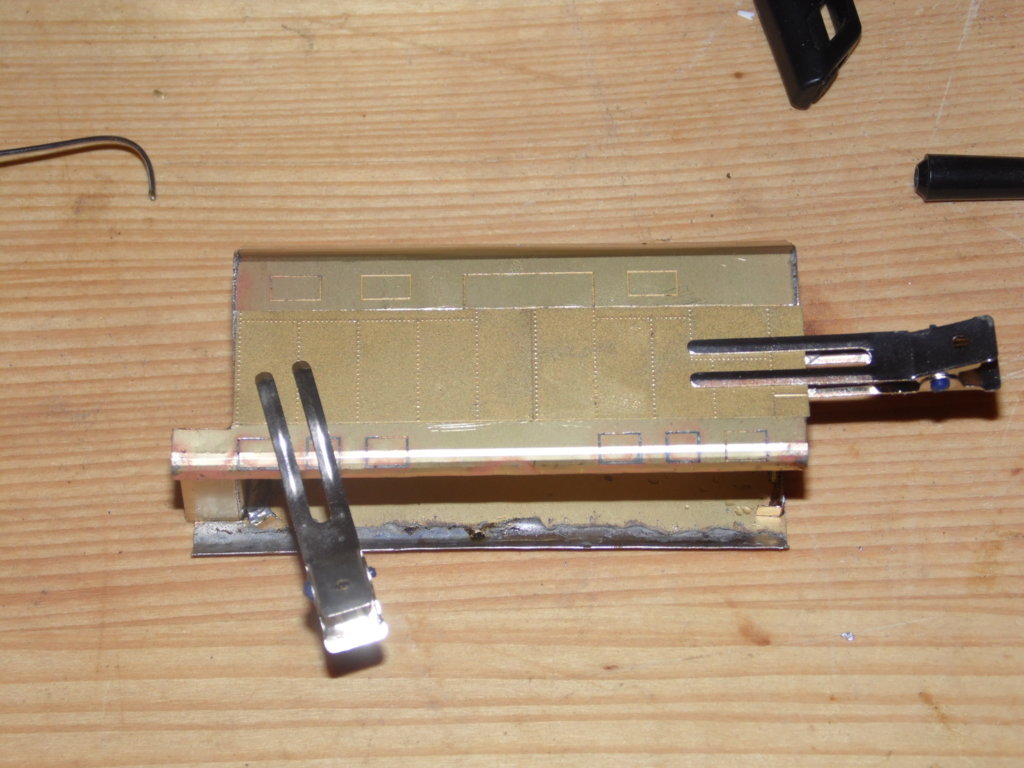

...e qua il sostegno per il biellismo nella veste definitiva ben fissato al telaio...
Immagine:

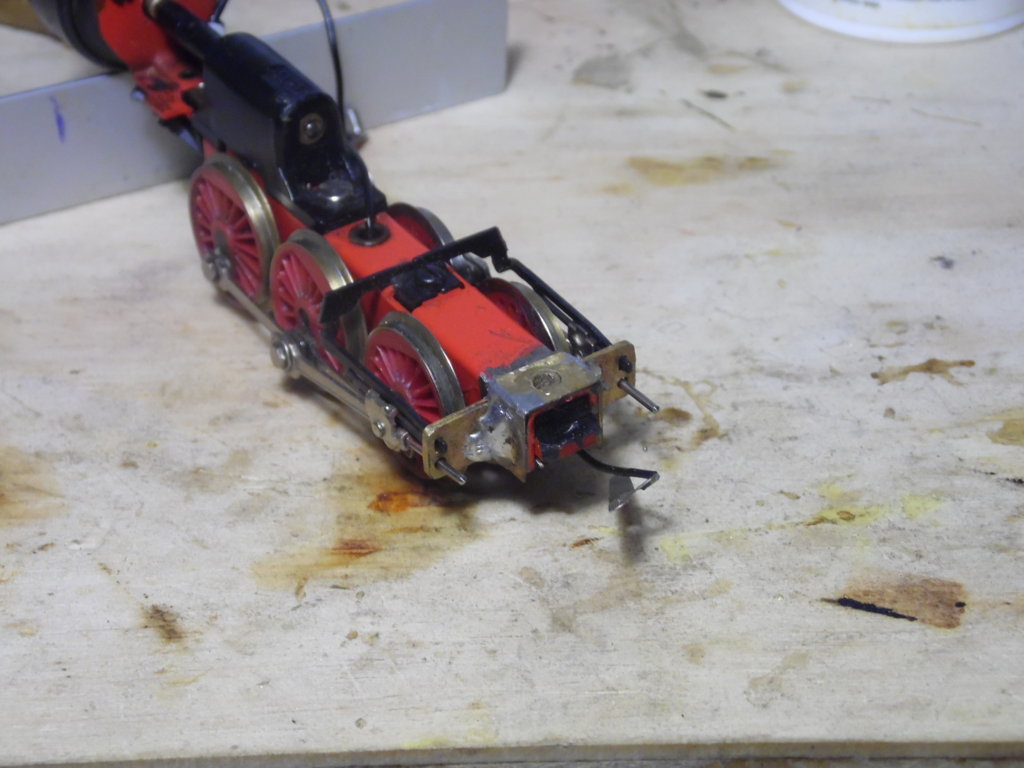

104,48 KB
