Dunque, oggi ho messo finalmente sui binari la motrice ALe 841, avendo completato la modifica della meccanica. La configurazione meccanica è la seguente: Carrello anteriore originale, carrello posteriore della ALe 601 Hornby, motore, supporto, giunti cardanici e viti senza fine della ALe 601. I carrelli ed assali sono stati completamente ripuliti dal vecchio grasso e re-ingrassati. Non appena completati i collegamenti elettrici motore-carrelli ho posato la macchina (solo telaio) sul binario ed ho dato tensione (in analogico). La loco si è mossa bene ma ho sentito un forte rumore quando marciava in avanti, rumore che scompariva in retromarcia. Inoltre all’uscita delle curve sviava dal carrello anteriore. Ho notato che il rumore proveniva dal carrello posteriore (della ALe 601) e quindi ho riportato subito la macchina al banco. Smontati per l’ennesima volta i carter dei carrelli ho notato che sul carrello anteriore (originale) è presente una barra di acciaio inserita in trasversale sul carrello, avente diverse funzioni, tra cui quella di stabilizzare il carrello, fare da guida nella rotazione del carrello stesso e fungere da distanziatore inferiore affinchè le ruote non tocchino il sotto-telaio durante la marcia.
Ebbene, questa barra nel carrello posteriore…… NON C’ERA, ma non perché mancante ma bensì perché non prevista nel carrello dell’ALe 601; tuttavia, guardando bene, mi sono accorto che è ben presente il foro (anzi i fori) per l’innesto della barra, foro che risulta però “otturato” (dicasi cieco).
Allora ho preso un tondino d acciaio (fortuna che ne avevo uno quasi dello stesso diametro, appena più piccolo) l’ho tagliato di misura uguale all’originale e l’ho inserito nel carrello ALe 601, dopo avere aperto i fori. Rimontato il tutto ho fatto una prova e….. il rumore era sparito !!!!
La loco marciava ottimamente con un minimo eccellente (segno che il motore è stato correttamente posizionato), ma…….. all’uscita delle curve spesso sviava anteriormente. Smontato il carrello anteriore mi sono accorto che, in effetti, la rotazione avveniva con difficoltà; all’inizio lo provato a limare leggermente gli attacchi in plastica del carrello, ma, visto che la situazione migliorava di poco ho deciso di limare leggermente il bordo metallico (semi-circolare) dove ruota il carrello, ho tolto appena qualche decimo di millimetro e finalmente la rotazione è diventata molto fluida.
Ho quindi provato ancora la loco, e stavolta…… MARCIA BENISSIMO !!!!!
La marcia è molto silenziosa nonché fluida, evidentemente il nuovo motore Hornby è più performante dell’originale; inoltre il rotabile affronta anche le curve più strette e gli scambi in curva Hornby con assoluta disinvoltura, merito anche dei nuovi cardani telescopici delle ALe 601 Hornby che hanno una maggiore escursione e libertà di movimento degli originali. Sono abbastanza soddisfatto del lavoro fatto fino ad ora, all’inizio ero dubbioso sulla riuscita, anche perché ho “mischiato” le meccaniche di due rotabili diversi, simili ma non uguali. Adesso devo concludere “l’asset” della fanaleria e dell’illuminazione interna della motrice…….. a presto il seguito.
Di seguito alcune foto.
Saluti
Josef

Immagine:

144,3 KB

Immagine:

121,56 KB

Immagine:

118,09 KB

Immagine:

99,43 KB

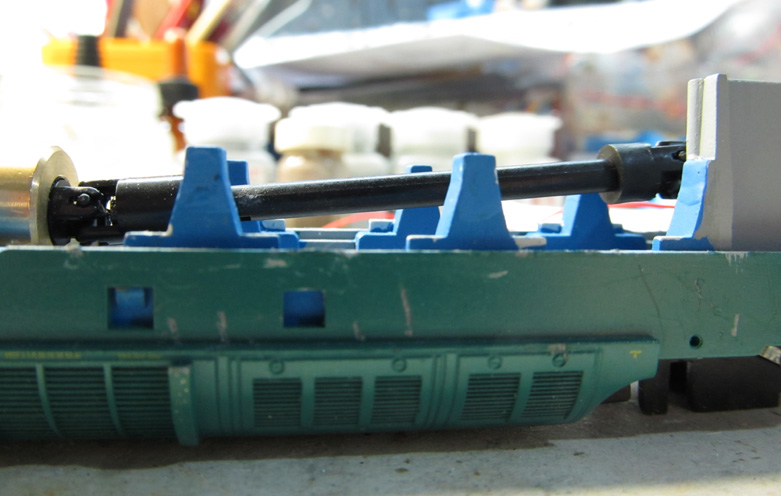

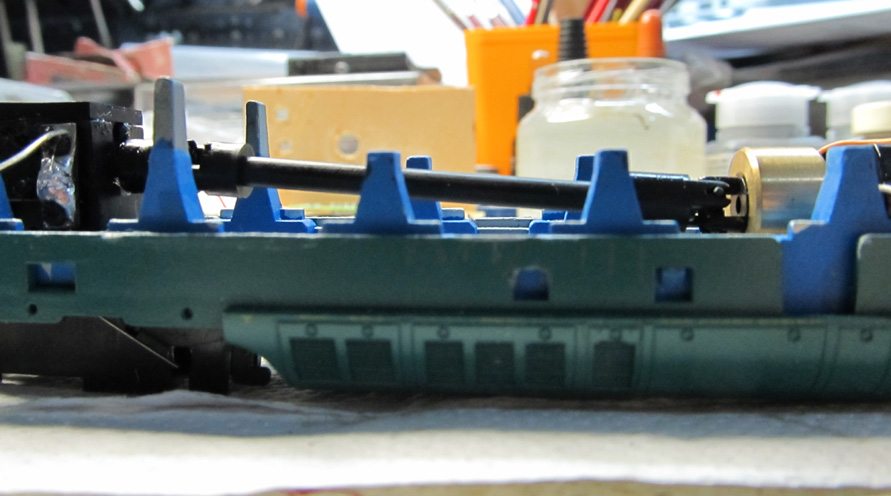

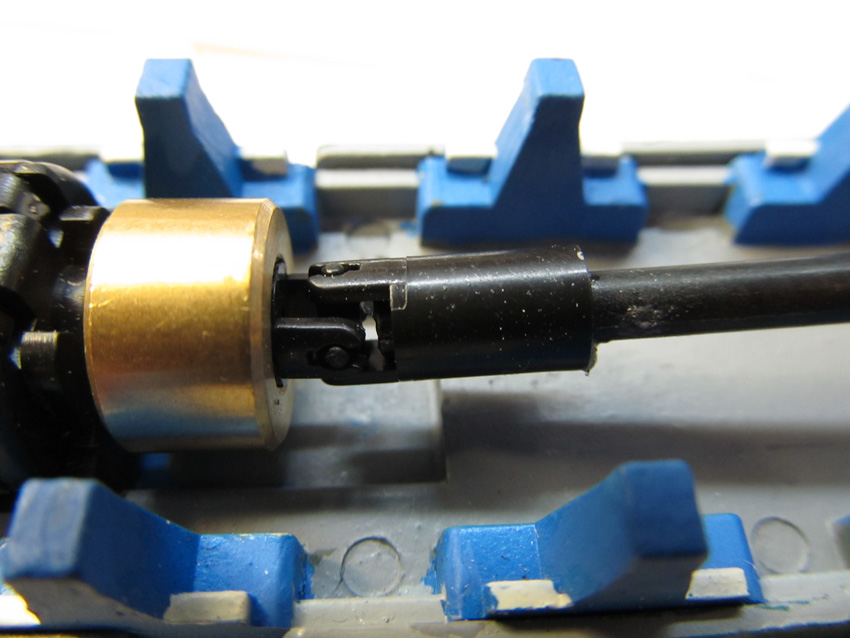

Come si vede dalle foto, i cardani sono in posizione discendente verso il motore (ho rispettato più o meno la configurazione originale) ma vi assicuro che questo non influisce assolutamente sulla marcia.

[gianfranco.p]

Bravo josef!!

[roy67]

Grande Josef.
Un altra grande elaborazione.

[Josefloco61]

Vi ringrazio, come ho già detto più volte a questo modello tengo parecchio, anche perchè ci ho viaggiato con il treno "Trinacria Express" che da Palermo mi ha portato all'aeroporto "Falcone -Borsellino" di Punta Raisi diversi anni fa. Il modello Lima è complessivamente valido già di suo nonostante gli anni, ma può essere migliorato ancora, ed è quello che sto cercando di fare secondo le mie possibilità. Peccato che le grandi marche non hanno finora dedicato molta attenzione a questa categoria di rotabili (Ultimamente solo Acme sembra avere intrapreso questa strada, Hornby continua con le ALe 601........ mah!!!) ad esempio ci sarebbero le ALe 582 ed ALe 724 nelle varie livree tanto per citarne due.......
Saluti

Josef

[dilan]

Bravo Josef, ottima elaborazione.

[Josefloco61]

Update......

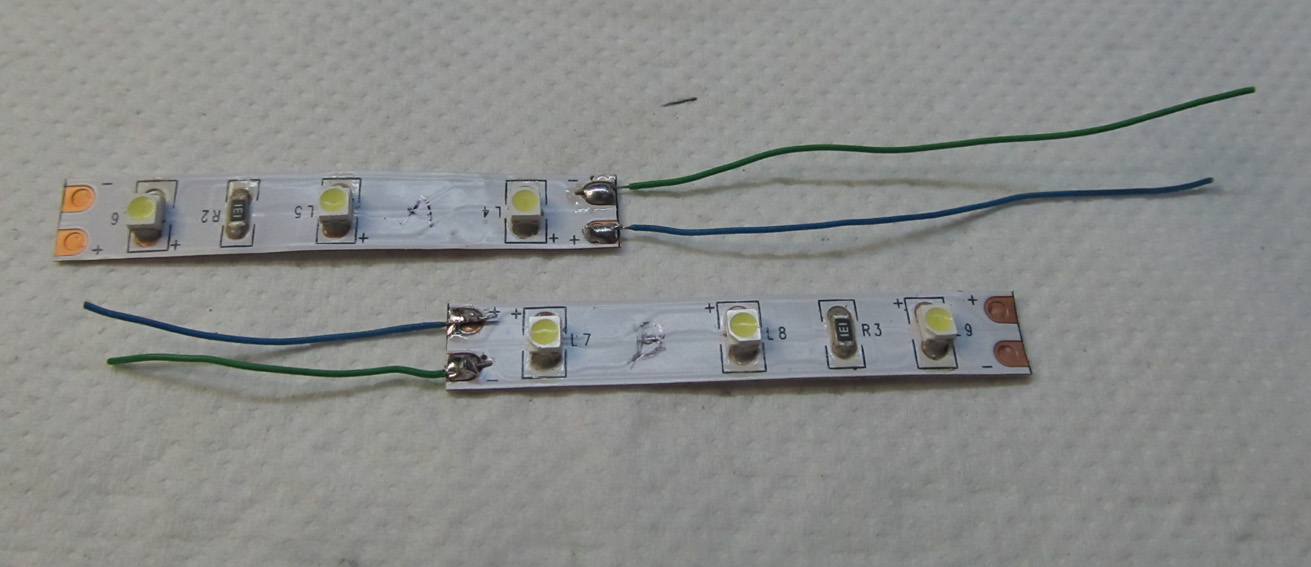

Ho sistemato l'impianto luci-decoder della motrice; come illuminazione ho usato solo due gruppi da 3 Led, visto che al centro essendoci il motore i led non sono necessari:

Immagine:

136,86 KB

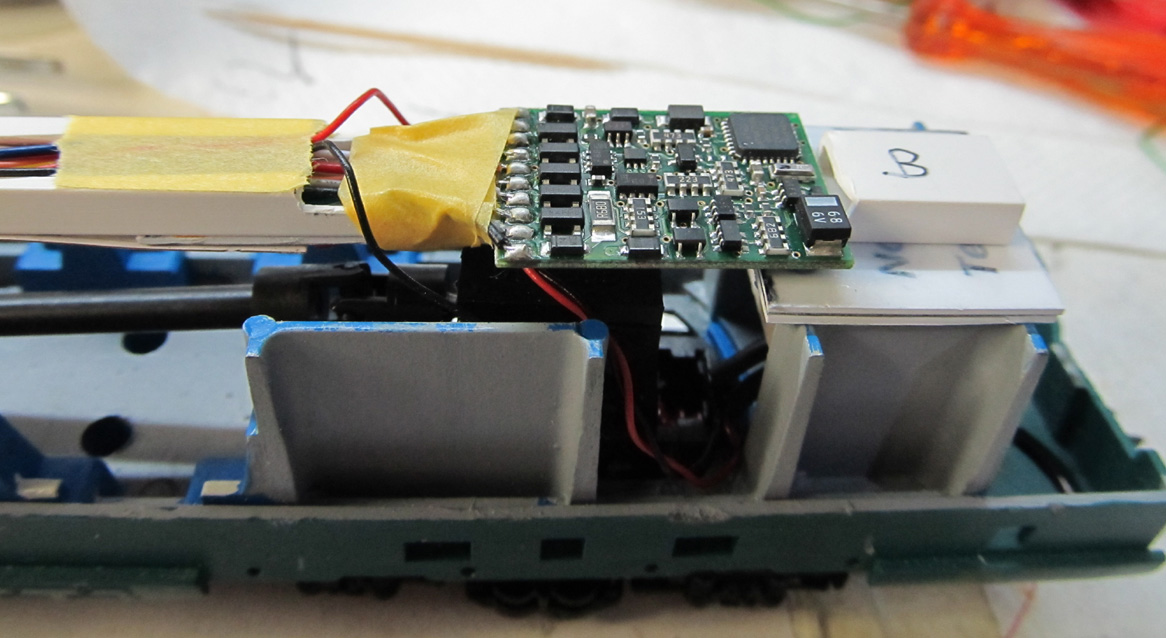

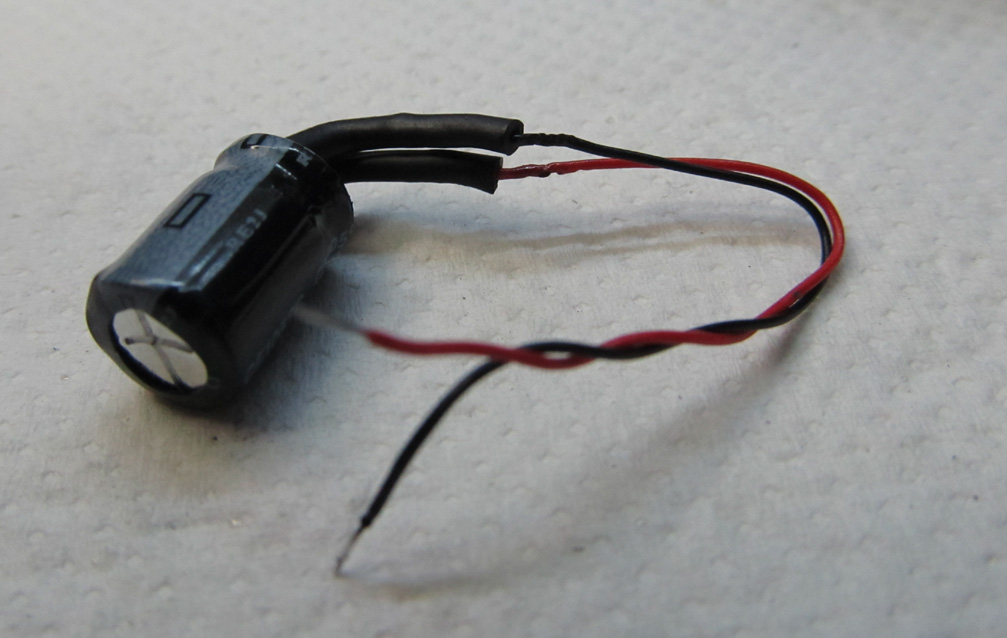

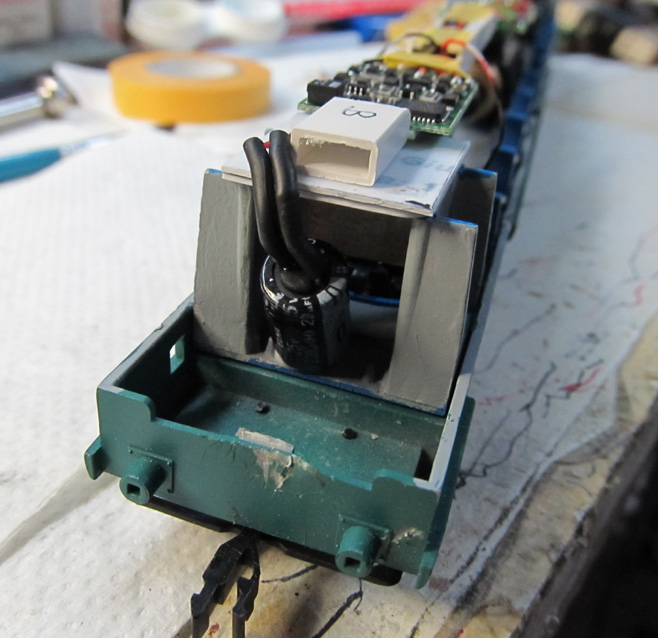

Dal lato opposto all'alimentazione delle striscie ho messo due condensatori elettrolitici da 220 uF-25 V, eliminando di fatto il pochissimo sfarfallio che si presentava durante la marcia:

Immagine:

128,39 KB

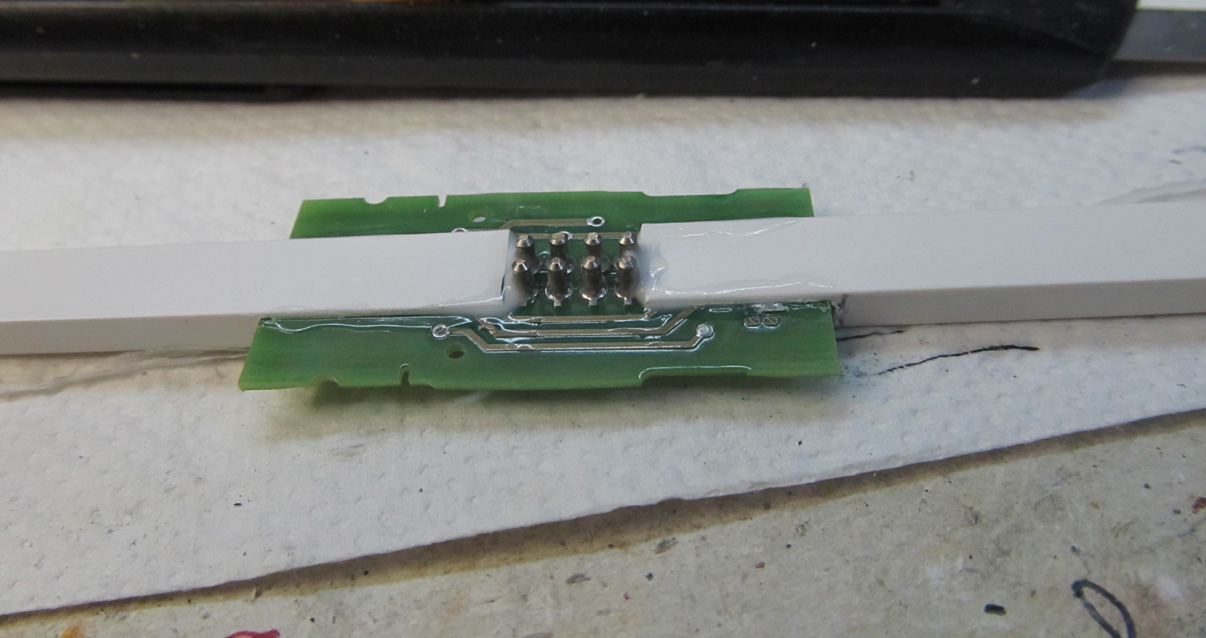

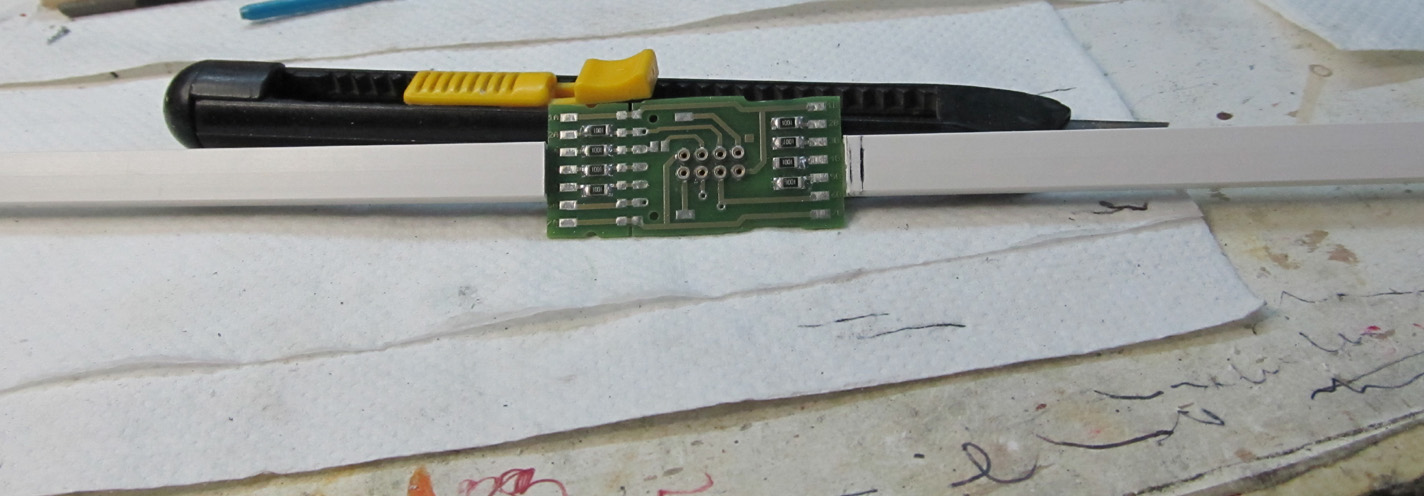

I led sono incollati su un profilo rettangolare scatolare di pasticard, che corre per tutta la lunghezza della motrice; sopra il motore ho creato un appoggio centrale per non fare incurvare la "canaletta", icui estremi invece poggiano su una base di plasticard incollata alle pareti verticali di estremità, che sono in metallo. Al centro della canaletta ho messo una scheda con presa per decoder 8 poli chiamata "K652" fornitami dall'amico Paolo (su Google potete cercare DESPX) che ringrazio ancora una volta:

Immagine:

145,33 KB

Immagine:

167,45 KB

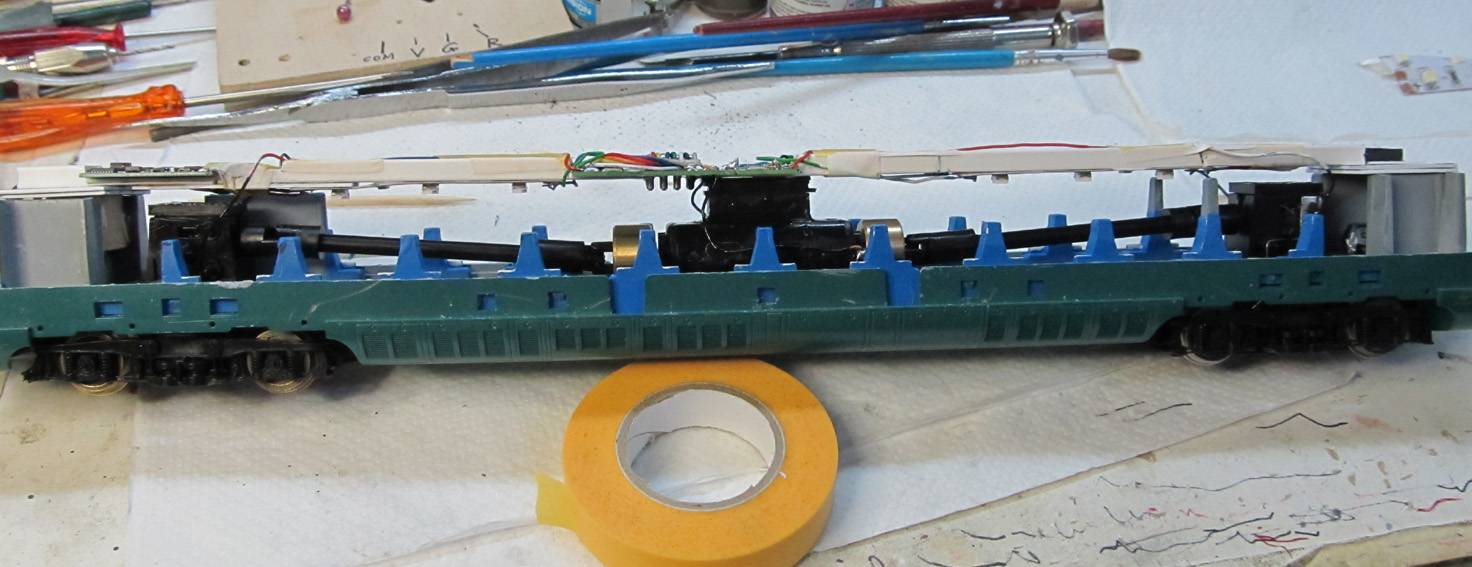

Una foto di insieme:

Immagine:

208,96 KB

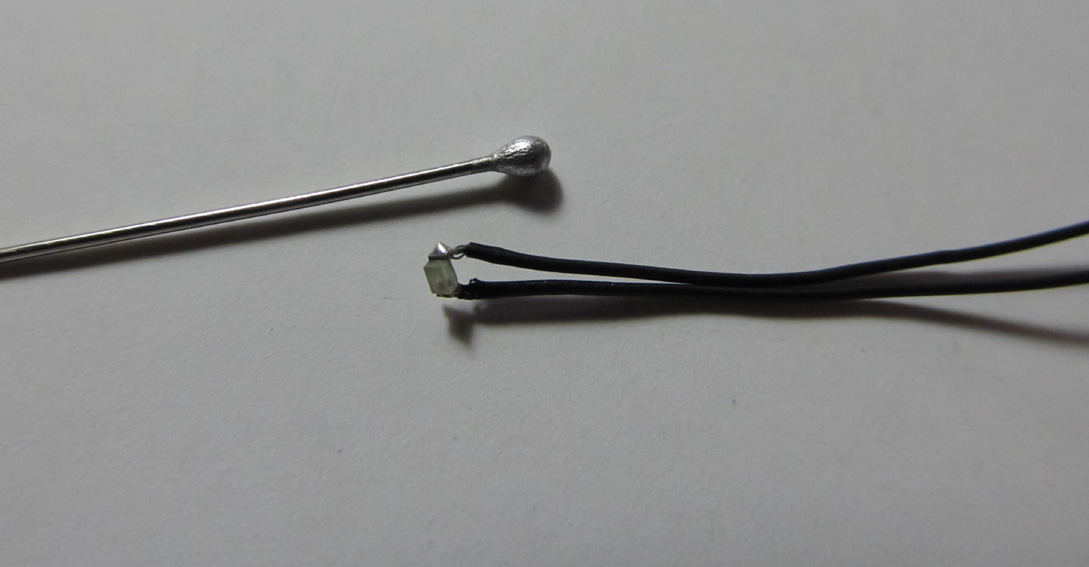

Mentre per i fanali rossi della tesata A ho usato dei led piccolissimi, acquistati già cablati tempo fa in un noto negozio on line di Livorno:

Immagine:

103,57 KB

Qualche altra foto:

Immagine:

117,43 KB

Immagine:

191,09 KB

Prossimo step: Tendine e "viaggiatori".......
Ciao
Josef

[MrPatato76]

Complimenti per tutto il lavoro svolto fino ad adesso!!!
Con le prime prove sono arrivate anche le prime soddisfazioni, vero? Complimenti ancora!!

[gianfranco.p]

Ottimo....per le tendine cosa userai?
Se attendi stasera ti do una chicca che ho fatto per le mie 663...carta crespa.

[Josefloco61]

Gianfrà mi hai letto nel pensiero........... ti avrei chiesto come hai operato per le 663....... aspetto la chicca
Ciao
Josef

@ Roberto: Sì la soddisfazione di veder marciare un rotabile a cui ho ridato vita è innegabile, in pratica gli ho dato un nuovo "cuore"........

[gianfranco.p]

ehehe....intanto ti volevo chiedere, ma all'ups (condensatore) non hai messo il diodo e la resistenza come da circuito canonico? E l'hai messo su ogni vettura?

[Fulvio Zanda]

Ottimo lavoro , complimenti per la realizzazione che sto seguendo attentamente

ciao

[Josefloco61]

@ Fulvio: Grazie per l'apprezzamento, ormai sono in ballo....... vediamo come va a finire.....

@ Gianfranco: Ho messo solo i condensatori (c'è anche un post in Area Digitale) avendo cura di metterli dal lato opposto all'alimentazione dei led, e funziona alla grande, ho eliminato di fatto il piccolo sfarfallio delle luci che la motrice aveva alle bassissime velocità e talvolta sugli scambi Hornby non polarizzati. Il decoder (Lenz Silver+) a quanto pare non ne soffre, segno che i dec Lenz sono degli ottimi accessori. Sulle altre vetture non ho ancora fatto niente (a parte smontarle) spero che i dec funzioni Almrose non mi creino problemi con i condensatori. Ciao.

Josef

[gianfranco.p]

Ok josef, io so che il diodo serve per proteggere il decoder, mentre la resistenza regola la scarica del condensatore...però non mi sono mai informato bene di questo circuito, per cui non so dirti altro.

[Josefloco61]

Ok josef, io so che il diodo serve per proteggere il decoder, mentre la resistenza regola la scarica del condensatore...però non mi sono mai informato bene di questo circuito, per cui non so dirti altro.

Infatti, diodo e resistenza servono proprio per ciò che hai detto, evidentemente i dec Lenz Silver sono protetti contro queste "anomalie".

Josef

[cf69]

Occhio, la resistenza serve alla CARICA del condensatore e non la scarica, limitando la corrente assorbita negli istanti di carica.
Non avrebbe senso il contrario

[Josefloco61]

Giusto Fabio, non avevo riflettuto.... in effetti la scarica avviene attraverso il diodo :geek:

Josef

[gianfranco.p]

giusto...perdonate la cavolata detta.

[MrMassy86]

Bellissima elaborazione Josef che seguo con molta attenzione Massimiliano
