Gundal: il plastico del folgorato TT

[Riccardo]

Ciao a tutti,
seguendo il consiglio di inserire info e foto del costruendo plastico in questa sezione, eccomi!!!
Nel titolo ho ripreso il tema utilizzato per la presentazione.
Premetto di aver consultato, prima di iniziare il lavoro, diverse discussioni e video da varie sorgenti (es. youtube) per avere una infarinatura sul dafarsi...

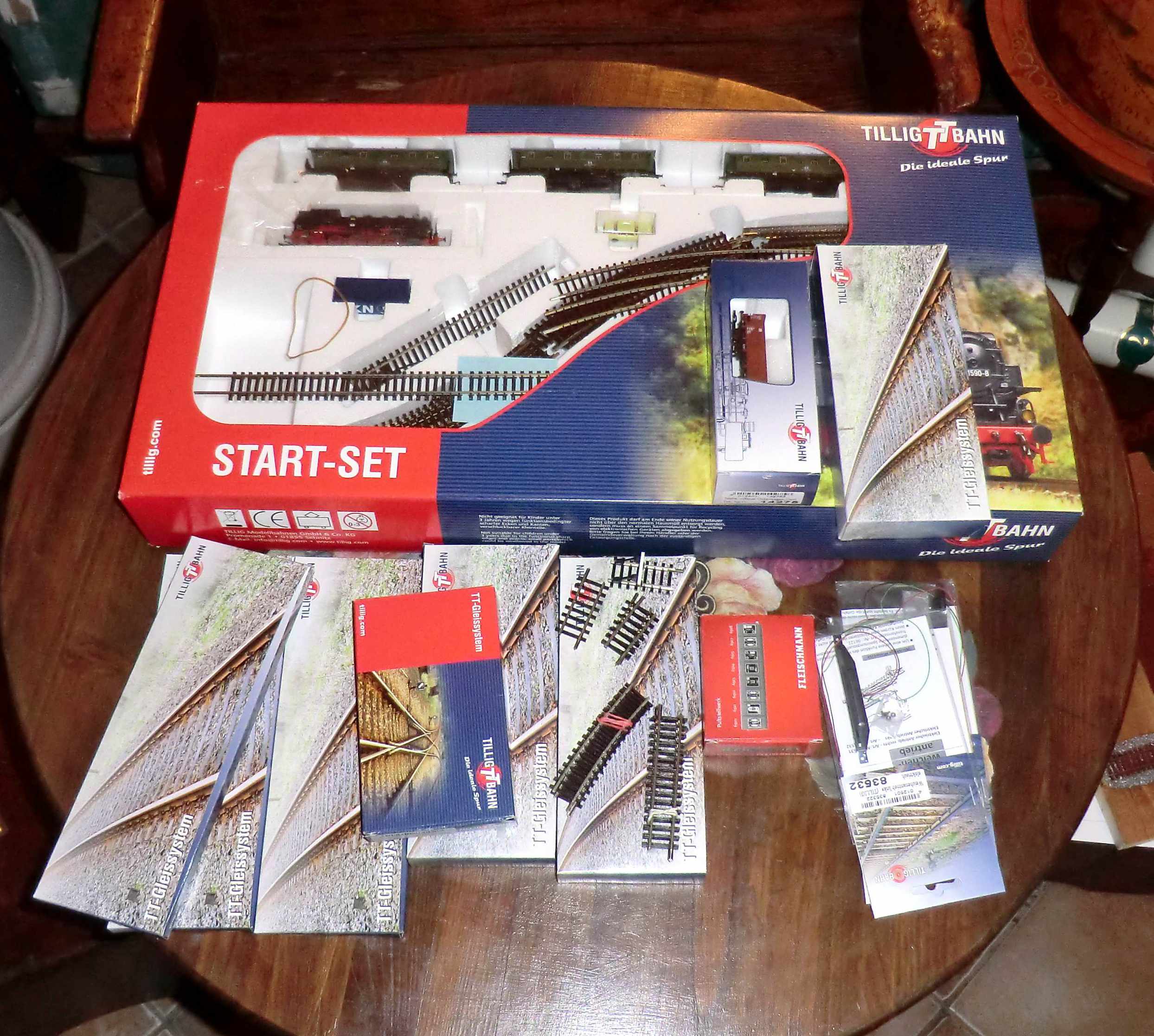

Ma andiamo al dunque. Nella presentazione dicevo appunto dell'acquisto di uno startset tillig tt

Immagine:

462,86 KB

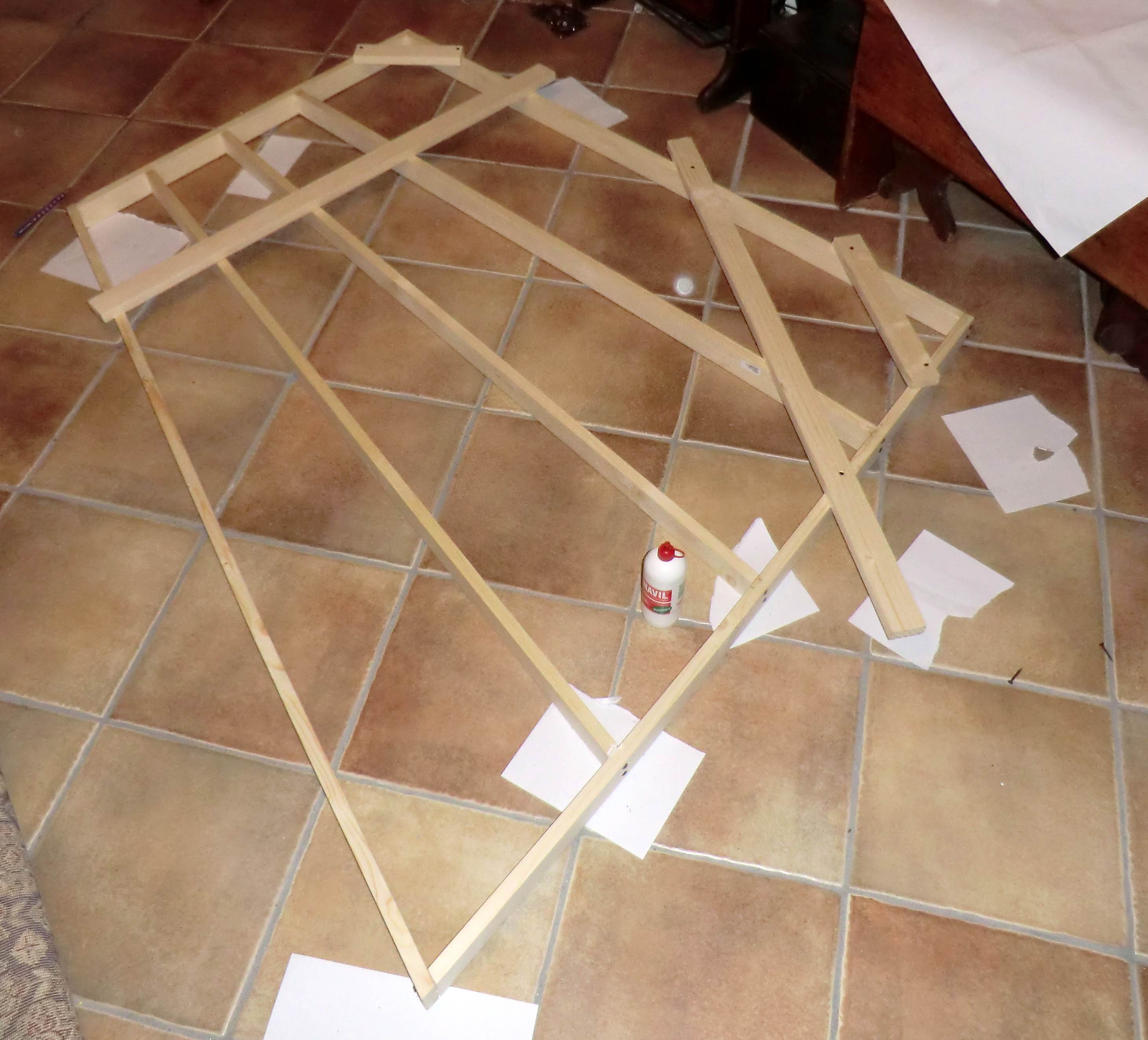

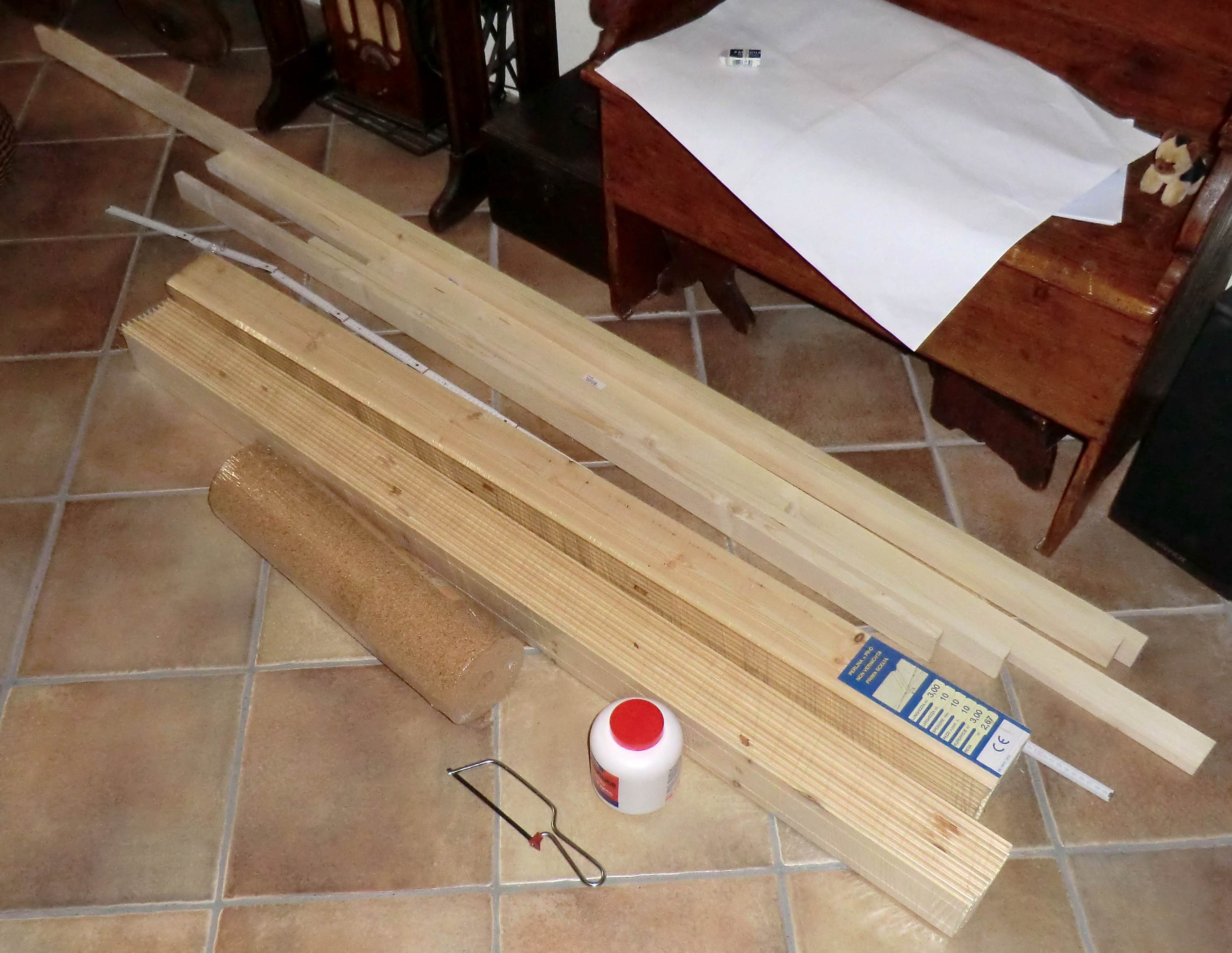

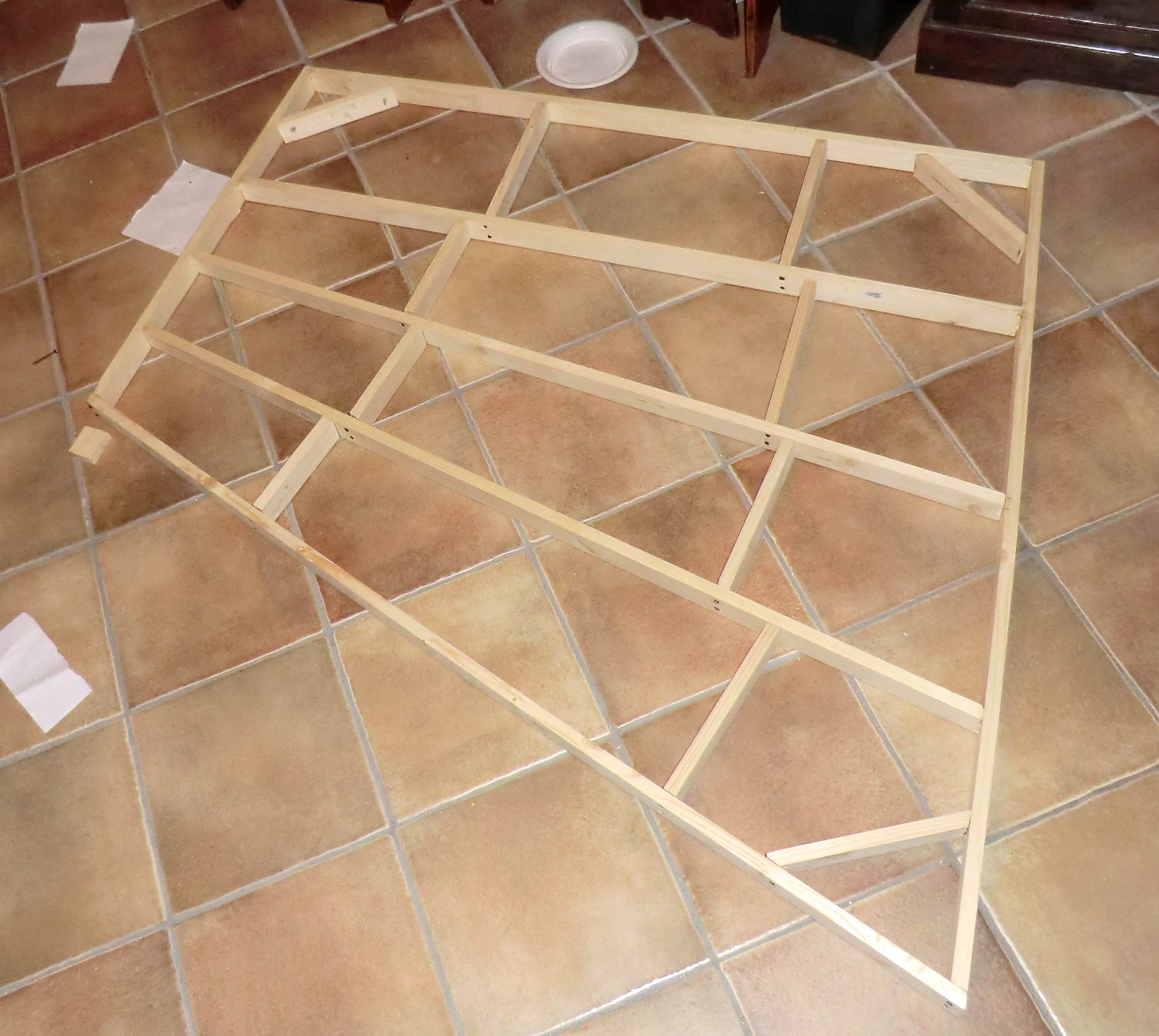

Ricevuti i vari componenti, ho iniziato l'assemblaggio e la formazione del telaio formato da travetti di abete (credo) cm.5x2 acquistati in un negozio fai da te.

Immagine:

466,38 KB


Immagine:

442,01 KB


Immagine:

421,31 KB

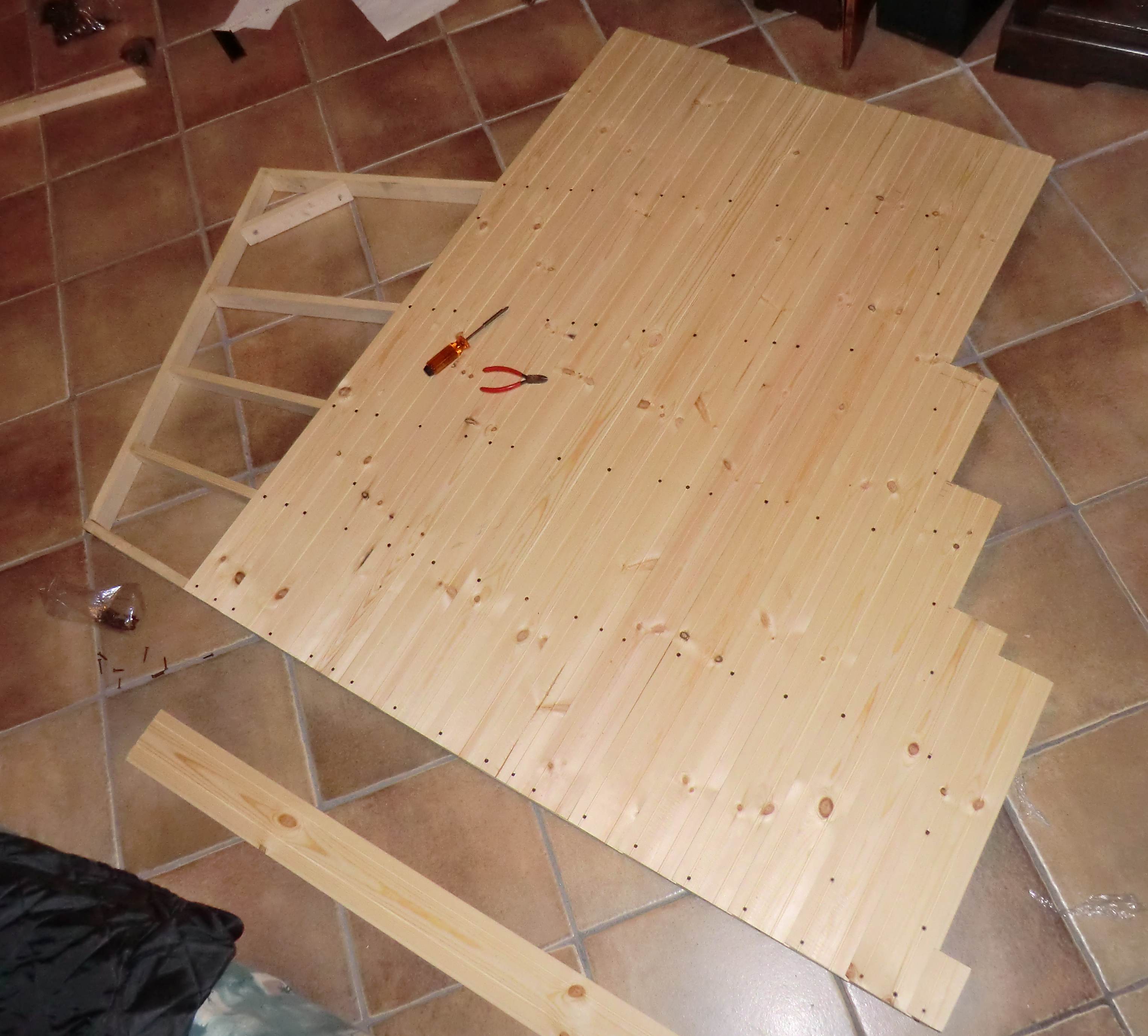

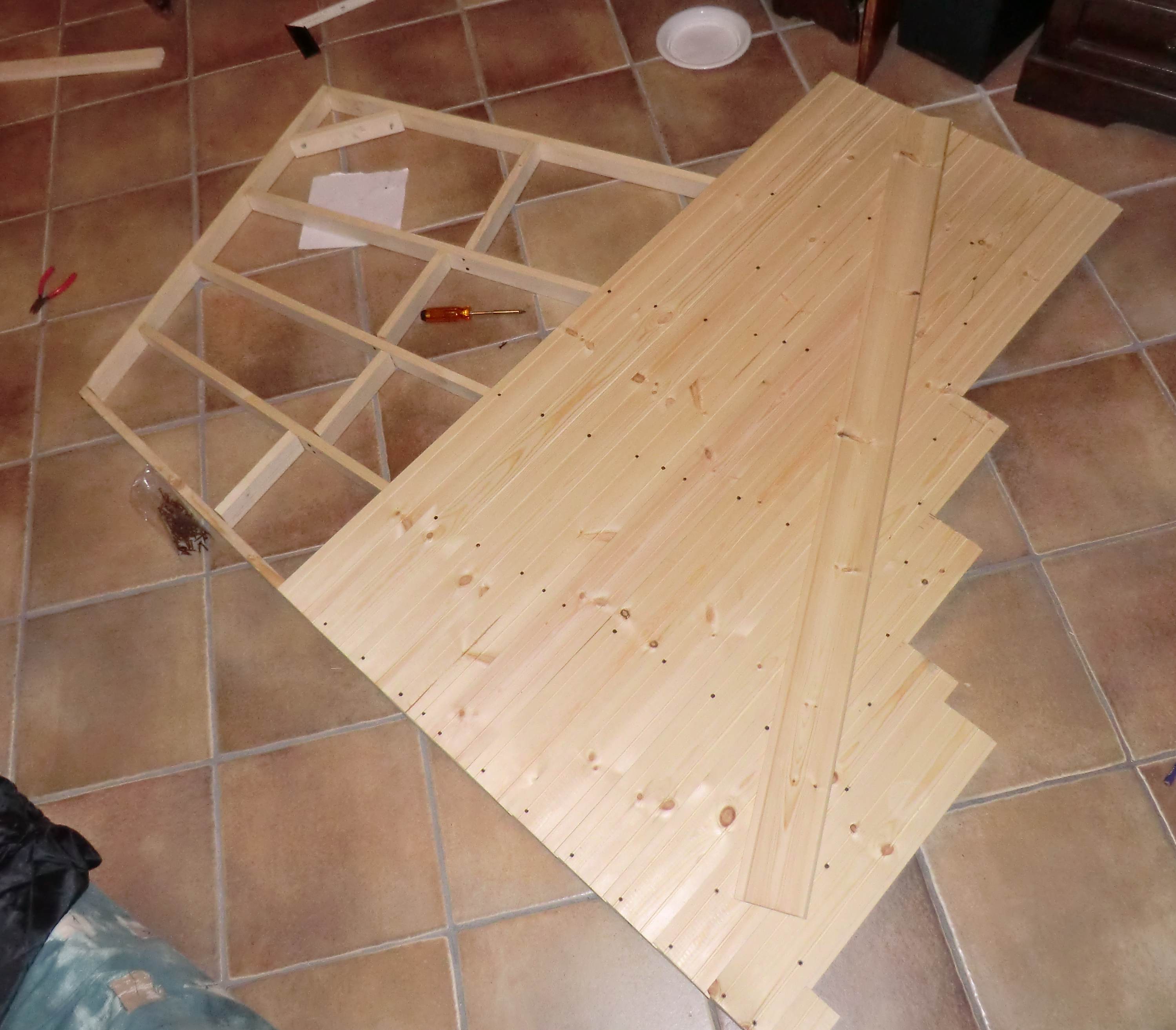

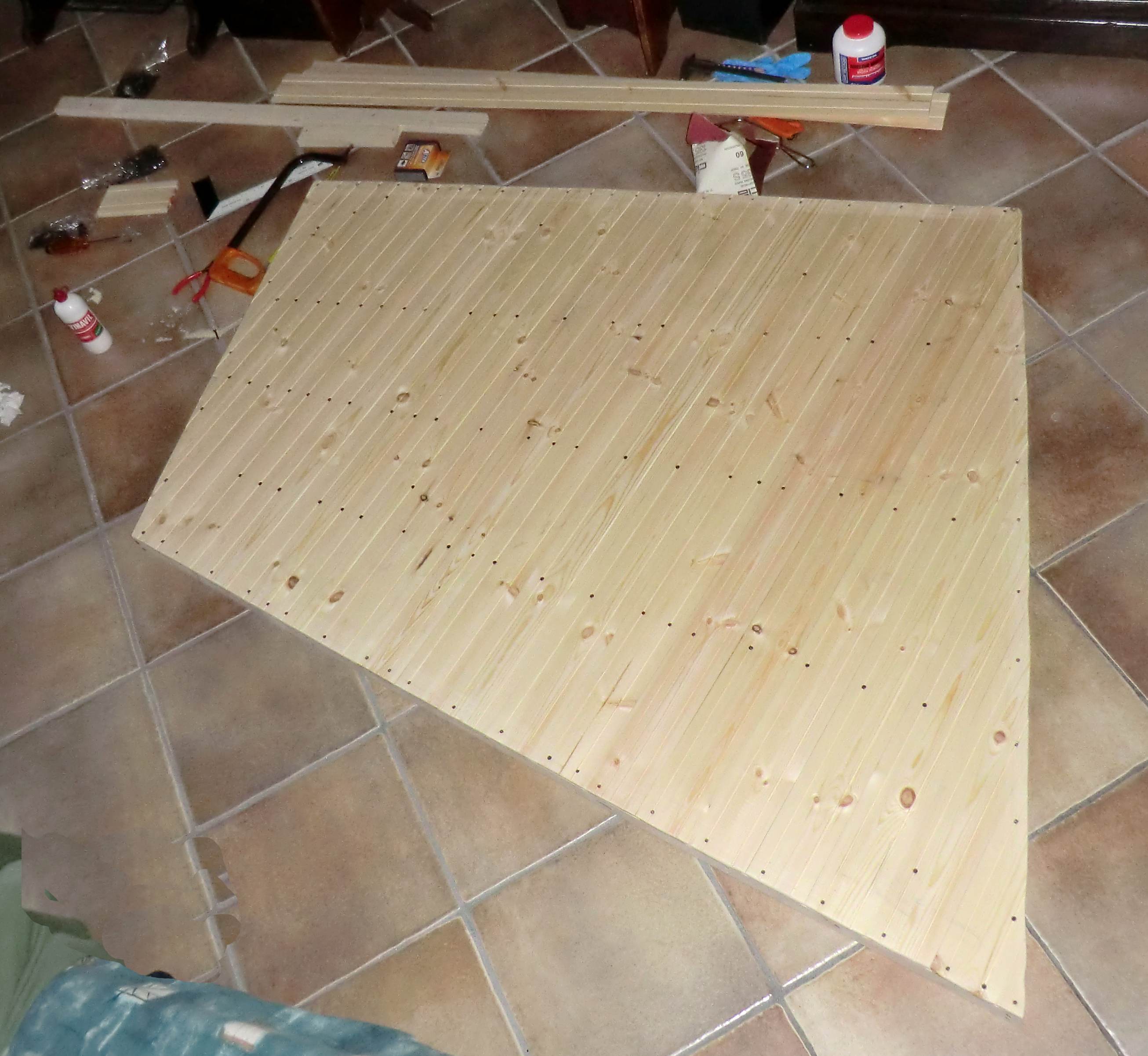

Ora ho sperimentato una variante ai classici metodi per formare il piano di appoggio, ossia ero nel negozio fai da te e ho acquistato un pacchetto di perline anziche le classiche tavole di compensato; il montaggio è poi proseguito...


Immagine:

413,06 KB


Immagine:

459,25 KB


Immagine:

401,06 KB

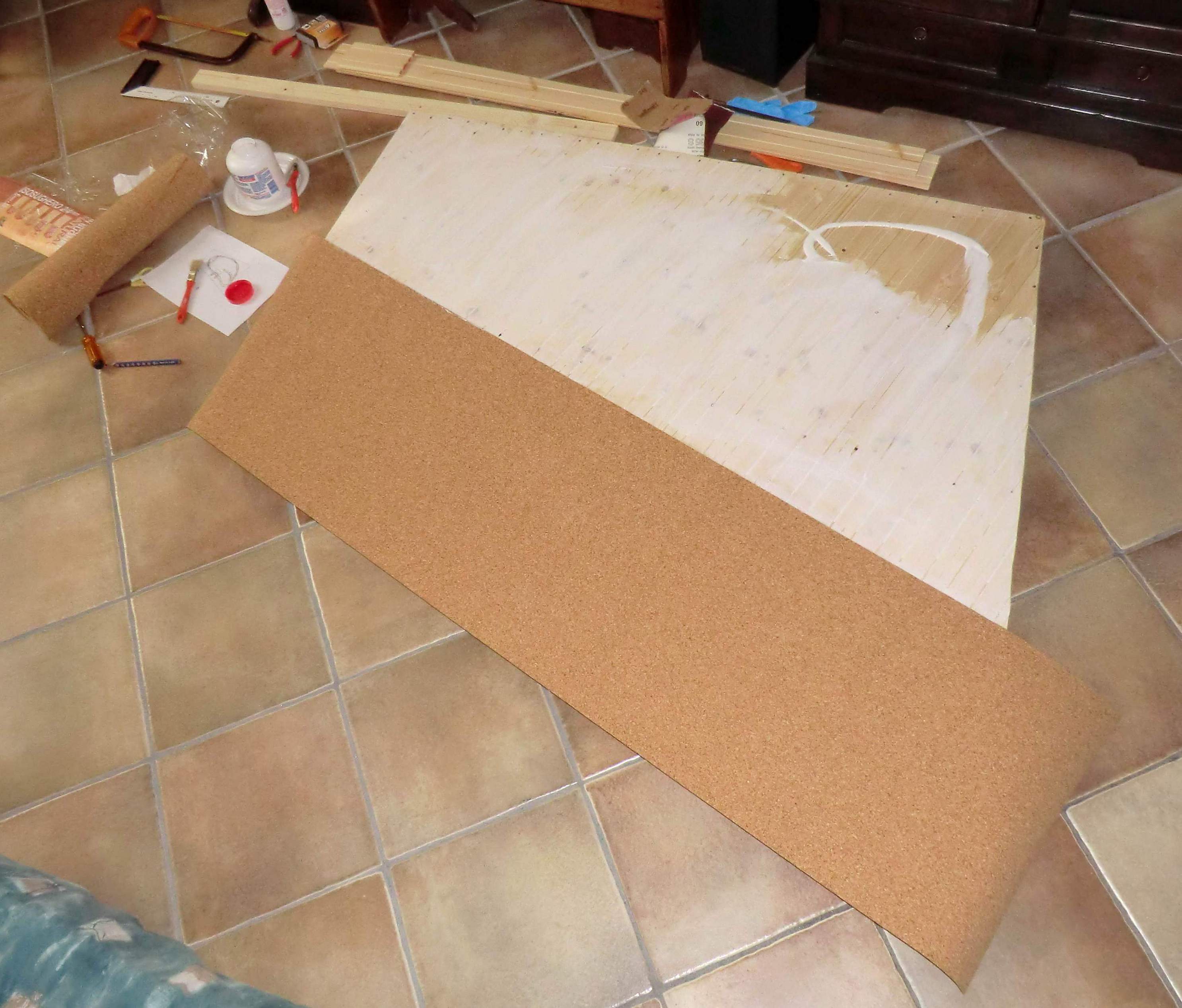

arrivati a questo punto ho incollato (con colla vinilica) sulla superficie una pellicola di sughero di 2 mm (da rotolo) per rendere morbido e uniforme tutto il piano.


Immagine:

482,07 KB

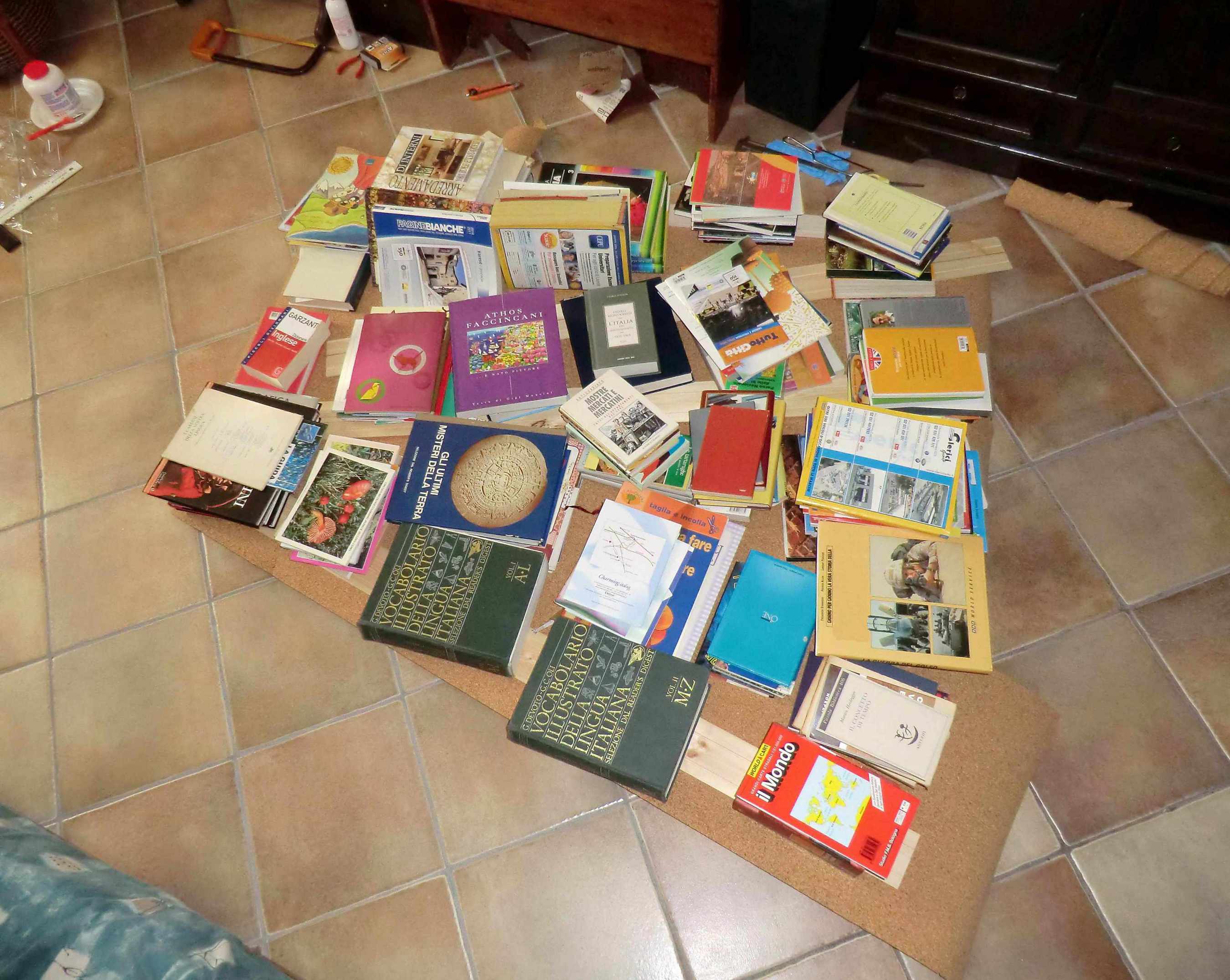

ed ecco l'utilizzo della "sapienza" in campo pratico....libri come pesi per ottenere un'ottima aderenza delle parti incollate.
In attesa dell'asciugatura mi rimetto al Vostro giudizio...


Immagine:

391,04 KB


.... to be continued ....

[Andrea]

Molto bene Riccardo, l'inizio è promettente.
Innovativa la tecnica della perlinatura.
In effetti la forma del plastico è particolare... un solo angolo retto.
Anche la tecnica dei libri merita.
Ma sei un super lettore...
Ma non vedo però guide di modellismo...
Consulti solo le "fotoguide"?

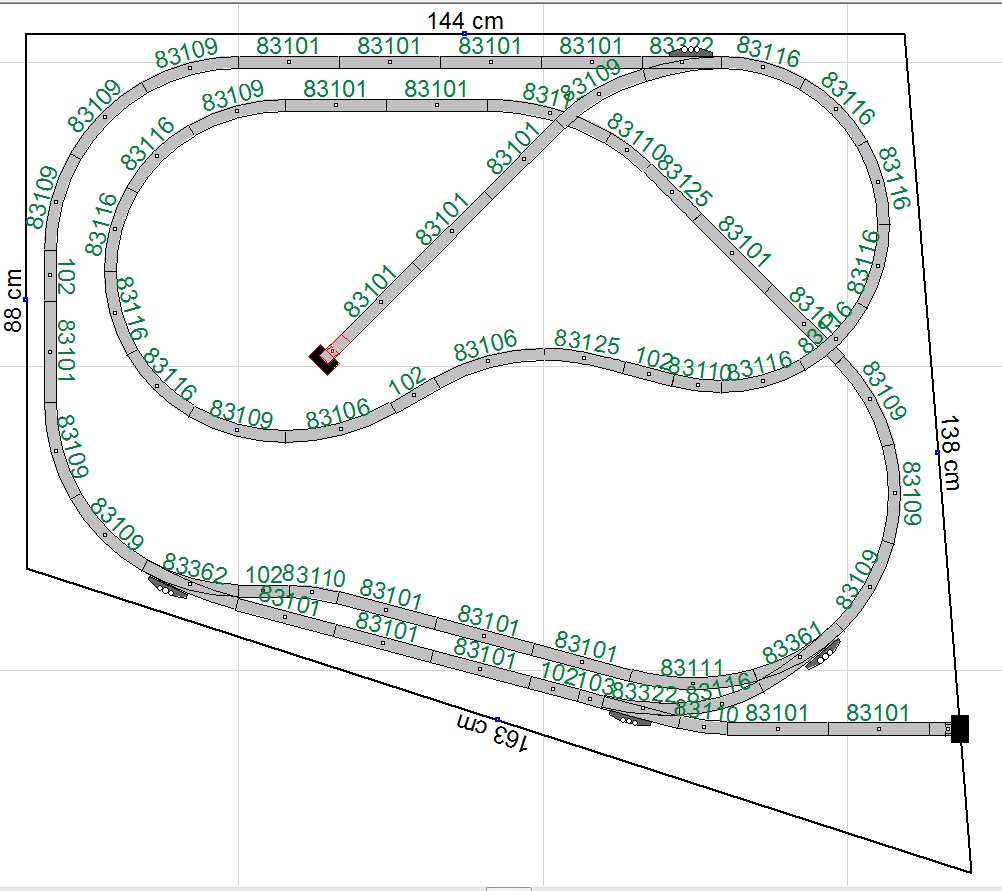

Approfitto per allegare lo schema del tracciato.

P.S. x Riccardo: se riesci ad inserire delle foto più piccole è meglio, perchè altrimenti si fanno fatica a vedere per intero.

Immagine:

209,8 KB

[Marco]

Ottimo inizio!
Ti seguirò attentamente per "rubarti" qualche idea per quando inizierò il mio plastico... anch'esso in TT
Marco

[Andrea]

...qualche idea per quando inizierò il mio plastico... anch'esso in TT

Bene... mooooooolto bene!

[giuseppe_risso]

Bene, bene, finalmente un plastico TT
Le perline, secondo me, vanno bene per le ridotte dimensioni, ma comunque sarà bene tu le fissi con colla e chiodi alla struttura in molti punti. Su superfici più ampie potrebbero storcere, ma qui non dovrebbe succedere.
Io per i piani uso compensato marino che é un po' più costoso, ma dà garanzie di resistenza alle imbarcature.

[Andrea]

Io per i piani uso compensato marino...

Io multistrato di pioppo 8mm.

[Marshall61]

Complimenti Riccardo per l'inizio dei lavori, quoto Andrea per la base di rivestimento dell'intera struttura, le perline hanno l'abitudine di assestarsi di tanto in tanto....
Ciao, Carlo

[Riccardo]

Accidenti, è vero, sarebbe stato meglio usare tavole di pioppo (che penso siano anche molto leggere)....
Comunque ho usato viti e colla per assemblare le perline ai travetti del telaio e spero che eventuali movimenti siano assorbiti dallo strato di sughero che ho applicato sopra. [:I]

[Bigliettaio]

Comunque, davvero complimenti, mi pare tu stia lavorando molto bene.
Bravo!

[Riccardo]

Comunque, davvero complimenti, mi pare tu stia lavorando molto bene.
Bravo!

Ciao Carlo,
grazie dell'incoraggiamento...... , più mi addentro nel "lavoro" più mi coinvolge l'incredibile mondo miniaturizzato (TT ovviamente).
un saluto

[Riccardo]

.....rieccomi.....
lo strato di sughero è finalmente asciugato sopra le perline (ho capito che sarebbe stato moolto meglio utilizzare dei fogli in multistrato di pioppo come da consiglio di Andrea...).
A questo punto mi chiedevo: e adesso come faccio a posizionare esattamente i binari e prima ancora lo spessore per la massicciata?...?

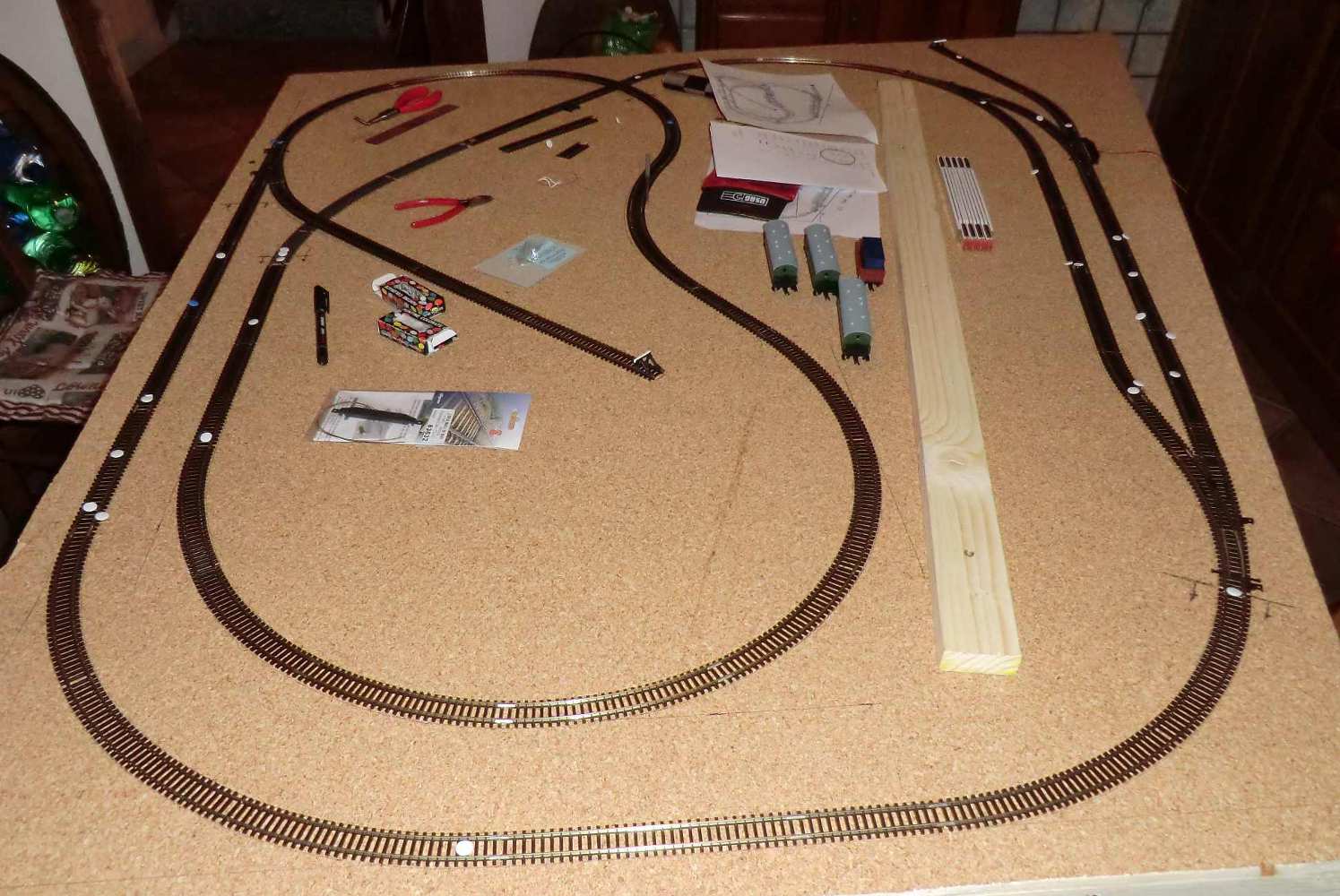

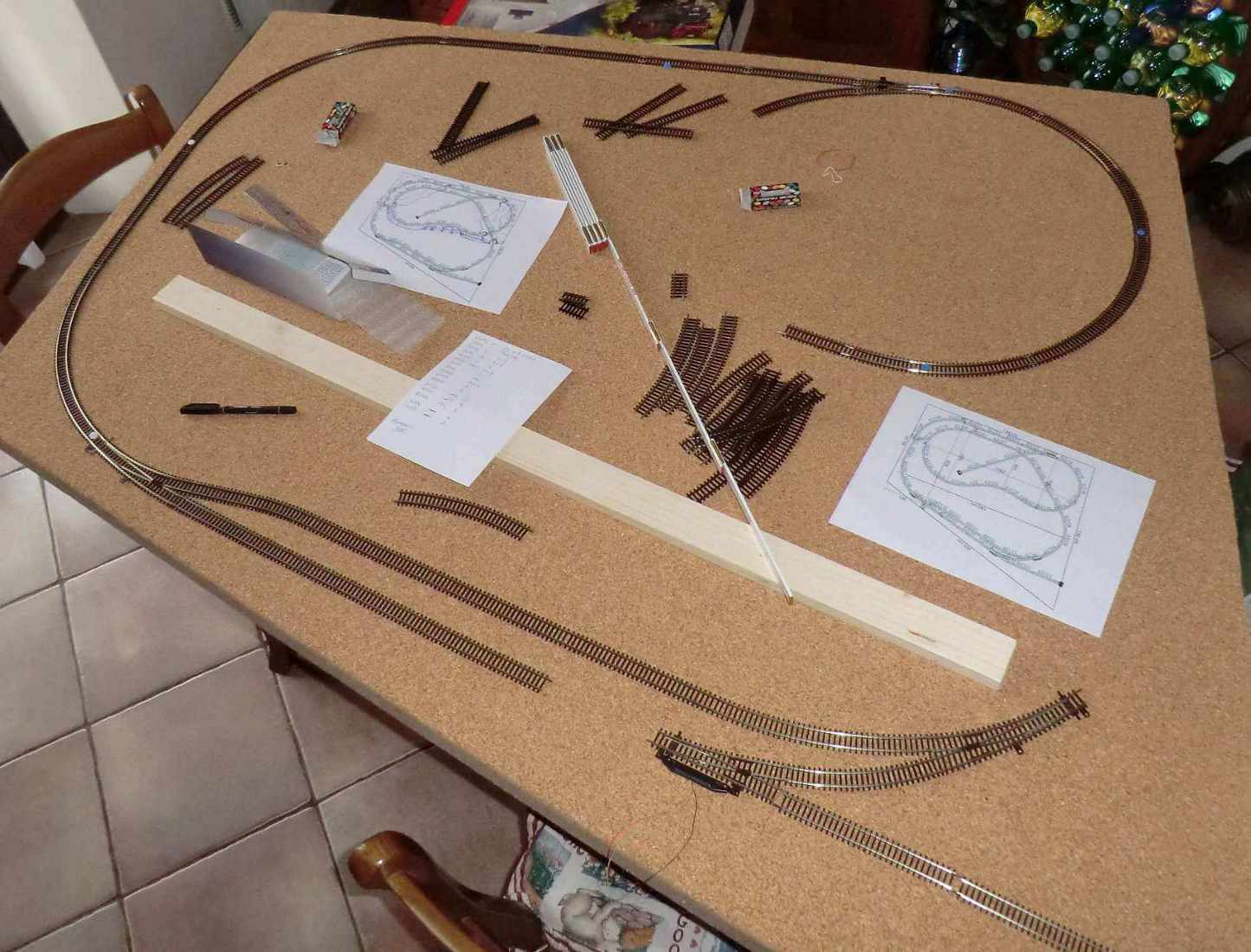

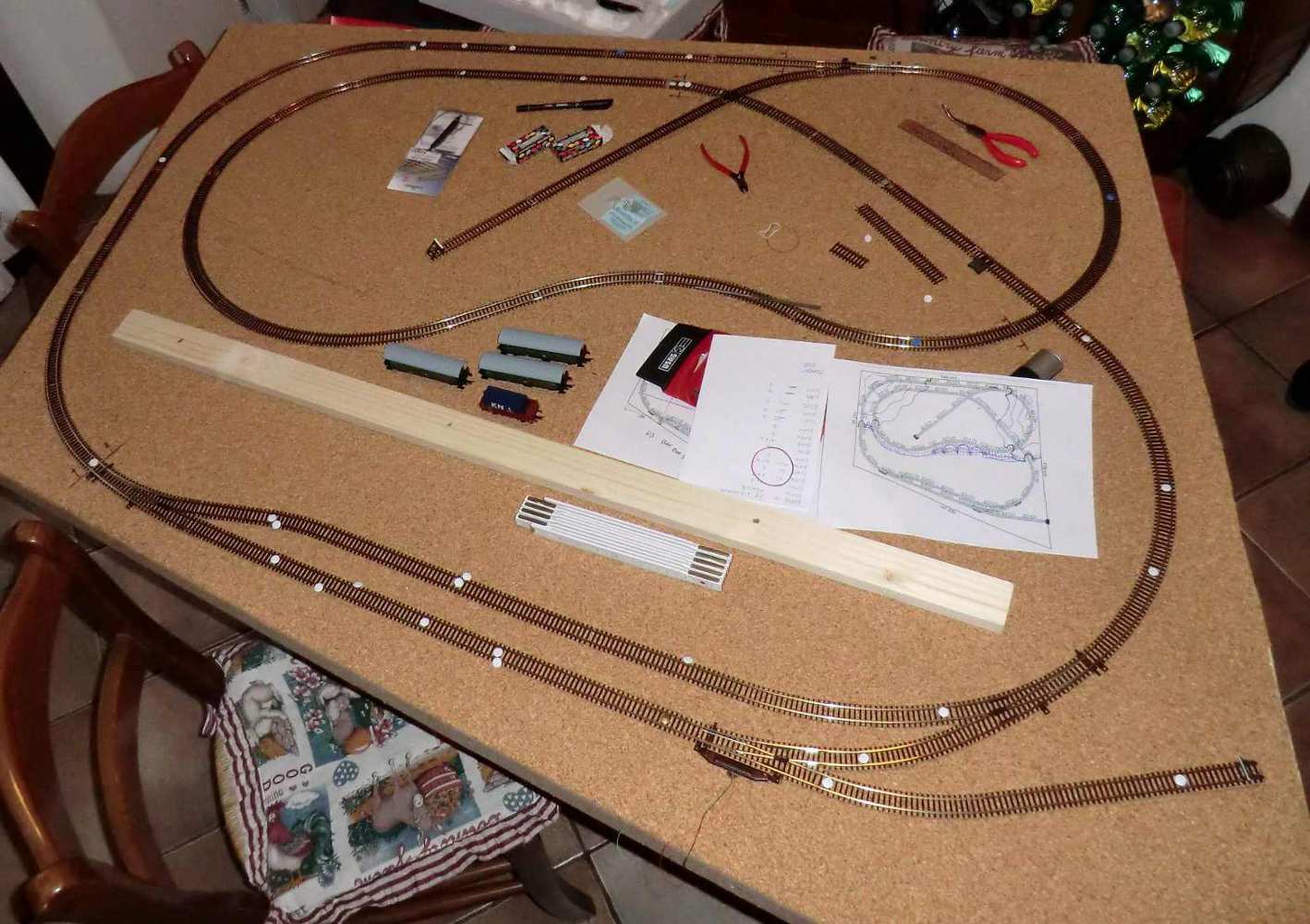

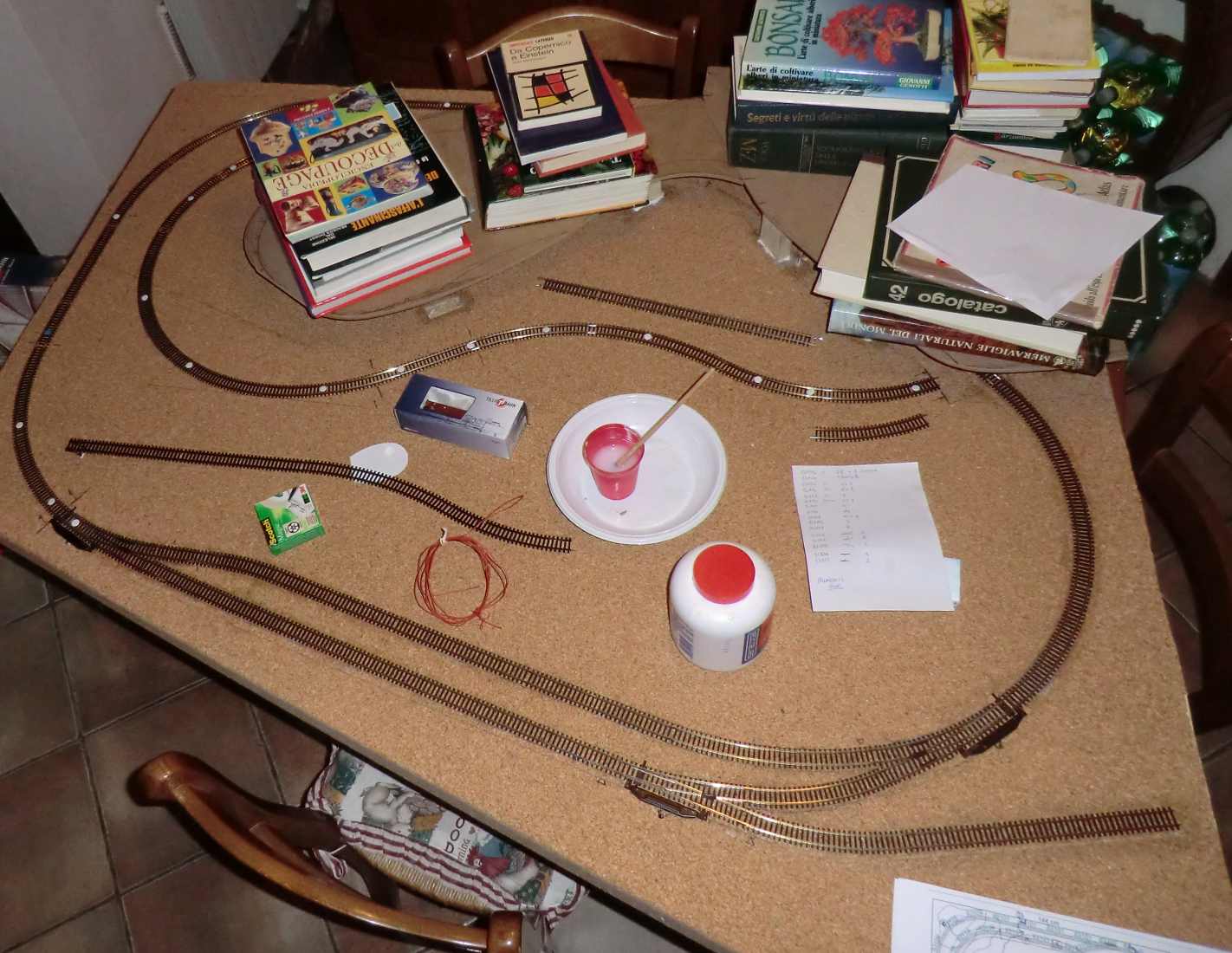

Prima prova posizionando "a secco" il tracciato



Immagine:

147,78 KB


Immagine:

155,76 KB


Immagine:

172,76 KB

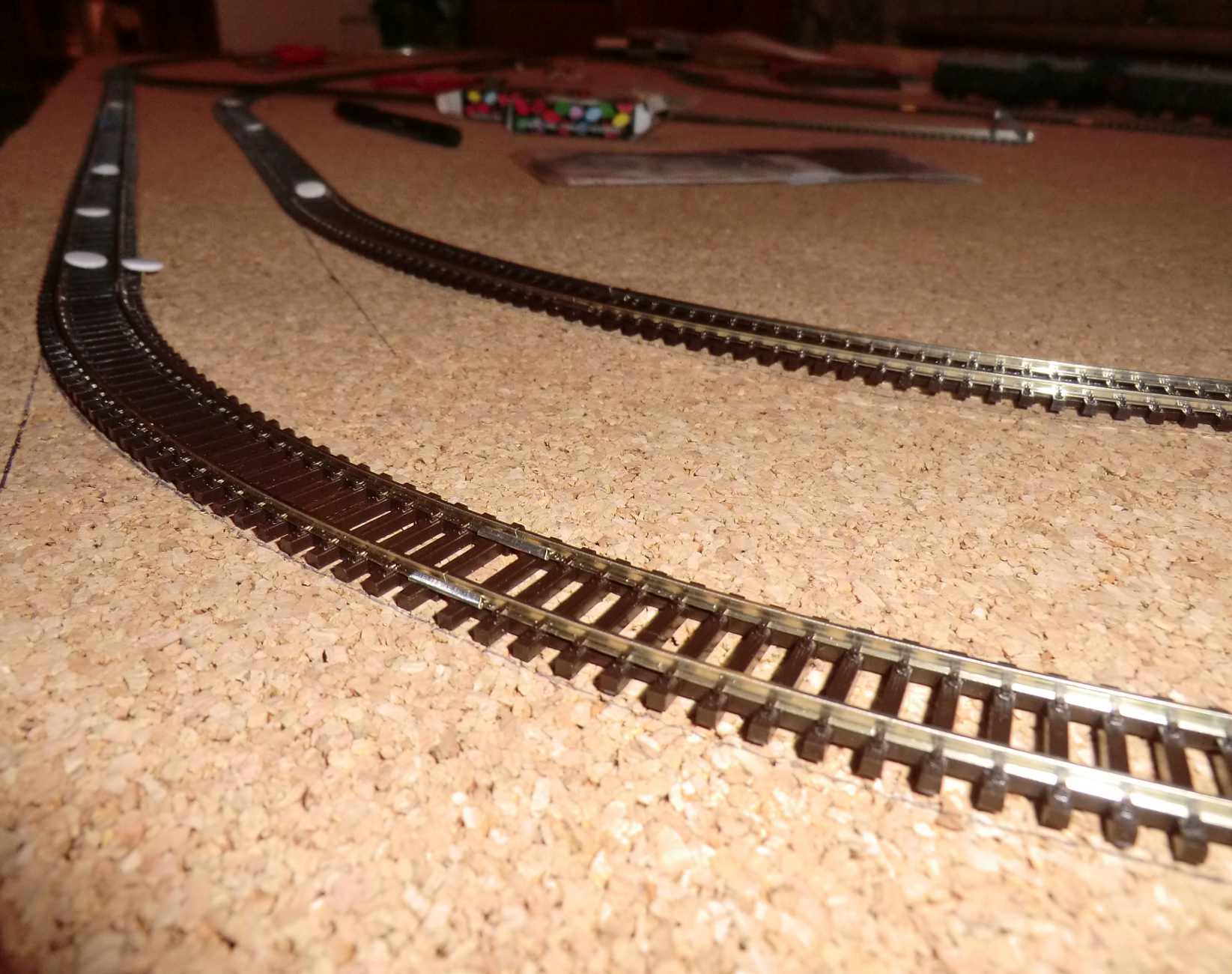

quindi ho segnato i bordi dei binari sul piano in sughero prima di smontarli e toglierli dalla superficie

Immagine:

161,73 KB

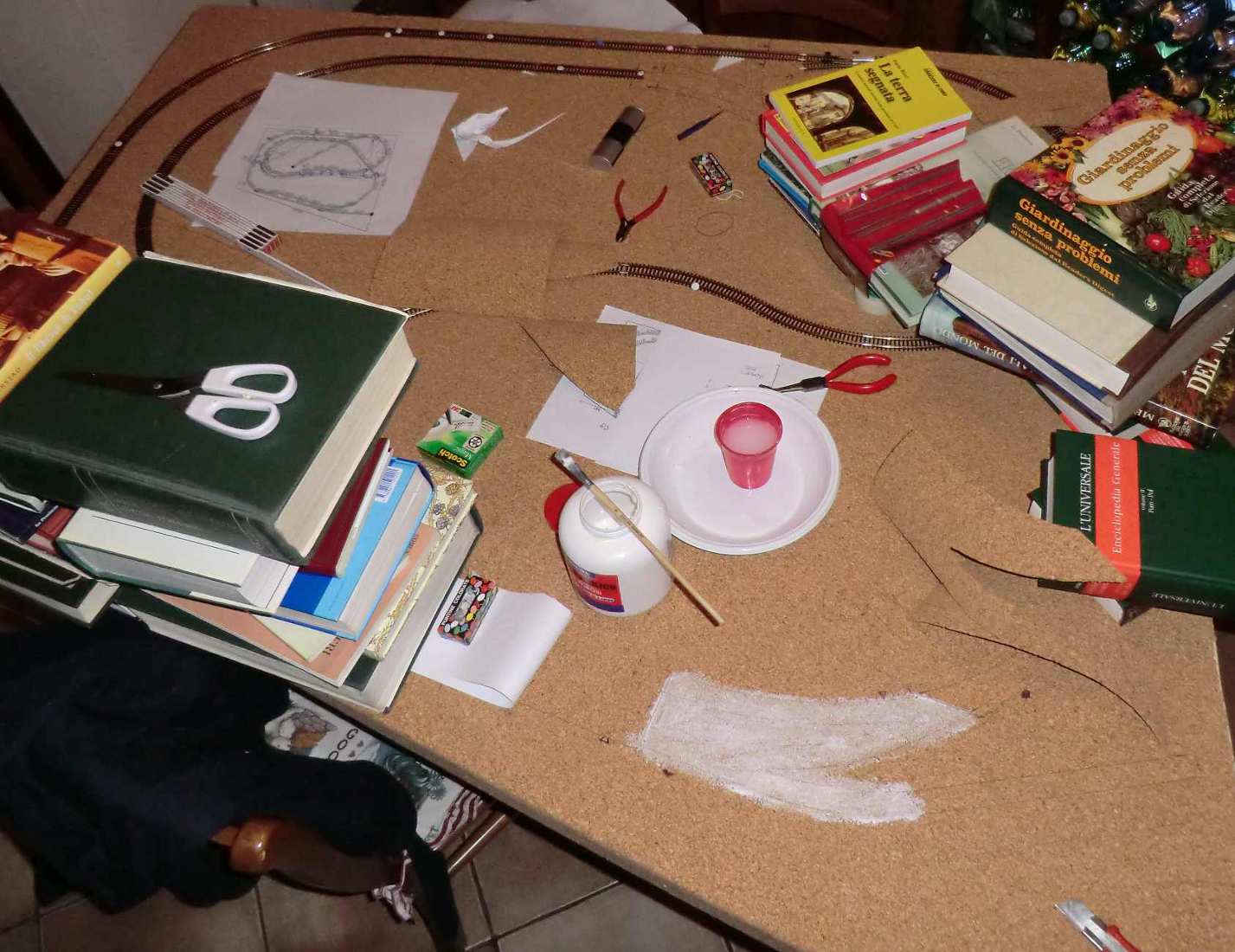

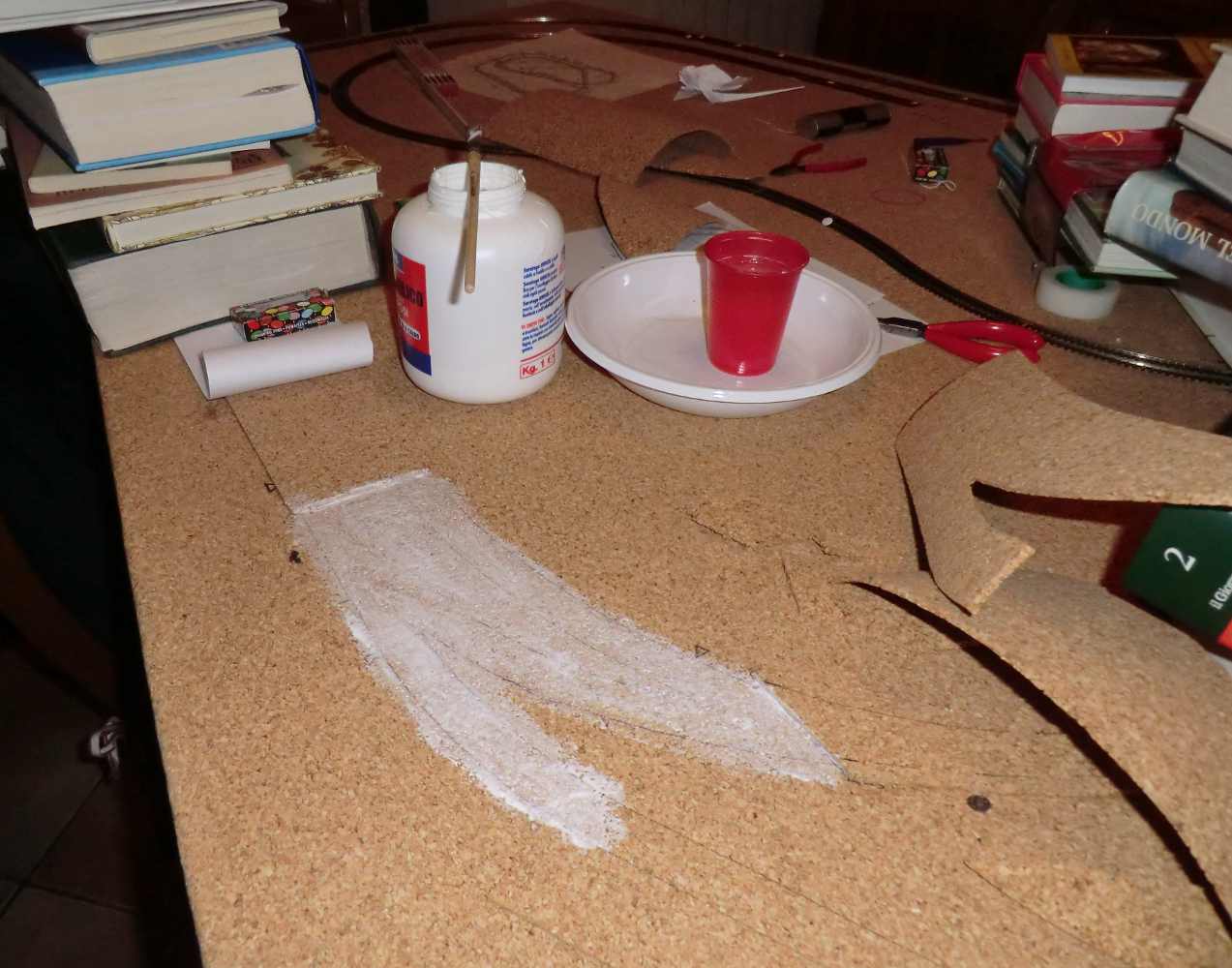

ho poi incollato le strisce di sughero (4 mm. da rotolo preso ad un negozio faidate) con colla vinilica


Immagine:

160 KB


Immagine:

107,09 KB

nel frattempo ho anche creato i distanziali (con i travetti di risulta del telaio) per l'appoggio del piano superiore.


Immagine:

172,89 KB

Il piano superiore è stato ricavato da un foglio di MDF (mi sembra il nome....) facilmente lavorabile col seghetto alternativo e lima.


Immagine:

108,33 KB


Immagine:

129,78 KB

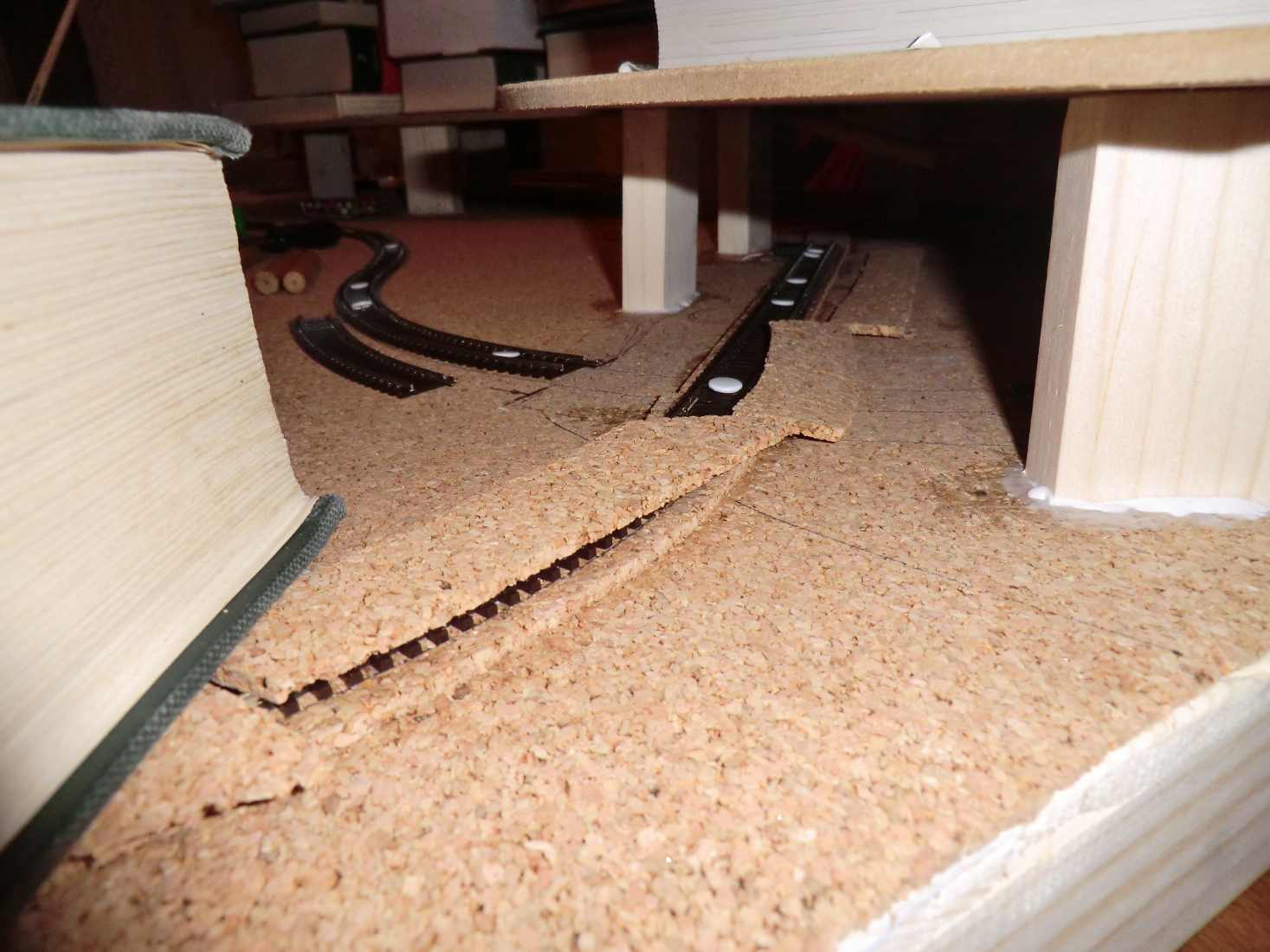

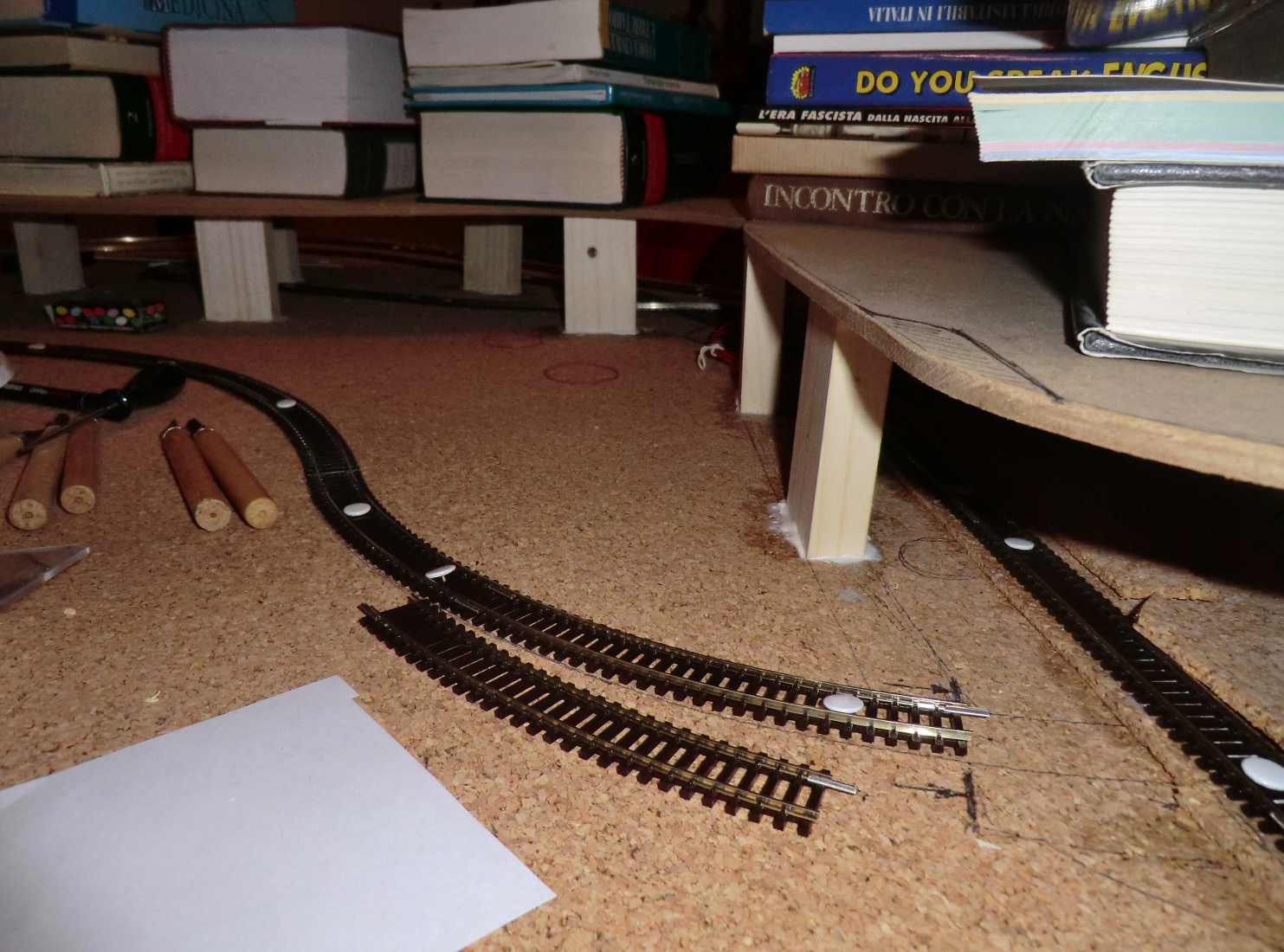

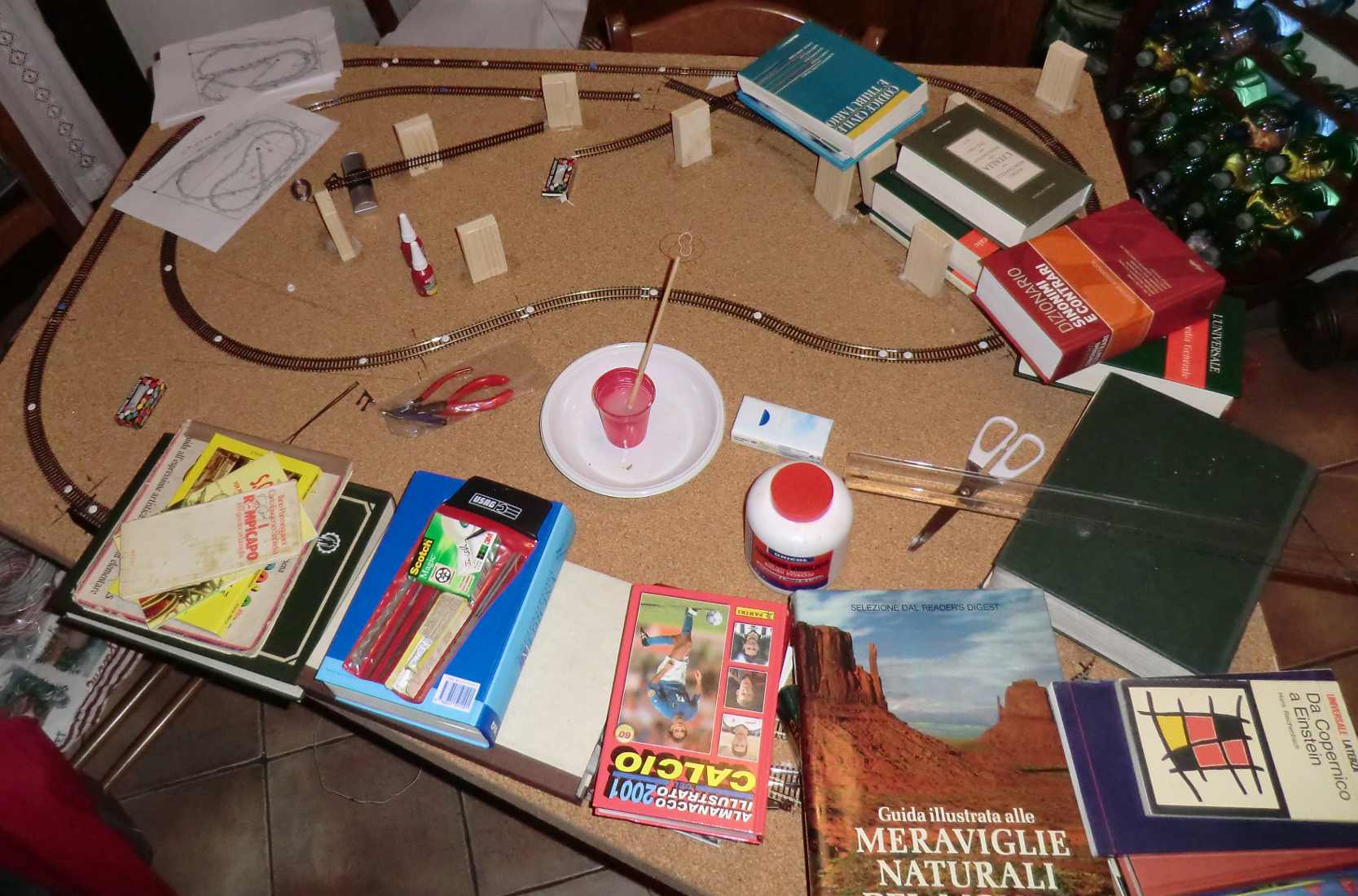

Sempre presenti i libri per caricare tutto quanto è incollabile.
I due piani superiori in questo momento spingono l'incollaggio dei distanziali sul piano base
Immagine:

153,41 KB


Certo, non è stato facile (ovviamente sono un neofita del modellismo), ho ripetuto e corretto varie volte alcuni passaggi ma tantè che ora aspetto l'asciugatura di tutto quanto "posato" per riprendere quanto prima l'avventura......

.... continua ....

[Andrea]

Ottimo Riccardo, mi sembra che stia venendo proprio bene.
I binari sembrano posati perfettamente.
Questa è la cosa più importante.
Hai molti spazi "liberi", hai già ipotizzato lo scenery?
Ricordami anche se hai già dato un nome al tuo mondo in miniatura.

[Riccardo]

Ciao a tutti eeee Buone Feste!!!

Immagine:

24,64 KB

Sto continuando a rilento con la realizzazione della parte "tecnica" del plastico.
Per lo scenary è ancora tutto vago (per la parte artistica sono impegnati figli e moglie).
Ho acquistato stazione e alcuni elementi sempre da un sito tedesco (materiale Auhagen TT). Si tratta di confezioni in scatola da montare.....
a presto, e ancora tanti auguri!

Immagine:

45,17 KB

[Andrea]

Che stazione hai preso?

[Riccardo]

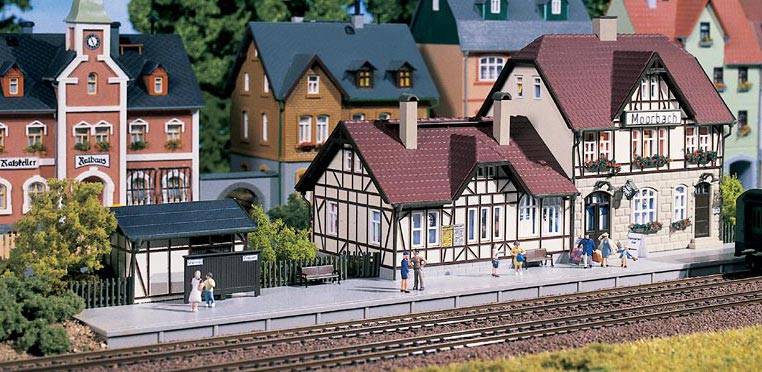

Si tratta della stazione Moorbach AUHAGEN 13321.
Allego una foto di come dovrebbe diventare una volta montato (non garantisco l'esito della costruzione[:I]). Dovrebbe arrivare con altri particolari.....

Immagine:

96,48 KB

PS: nella costruzione del plastico (poi continuerò nella fotonovela), ho avuto un problema con un deviatoio (motorizzato),; vorrei trasformarlo in un deviatoio manuale. E' possibile o esiste qualcosa di utilizzabile?

Un saluto

[Andrea]

...ho avuto un problema con un deviatoio (motorizzato); vorrei trasformarlo in un deviatoio manuale. E' possibile o esiste qualcosa di utilizzabile?

dipende dal tipo di deviatoio.
Alcuni infatti funzionano solo con i motori.
Hai una foto del motore "incriminato"?

[Riccardo]

dipende dal tipo di deviatoio.
Alcuni infatti funzionano solo con i motori.
Hai una foto del motore "incriminato"?

Ciao, Buon Anno.

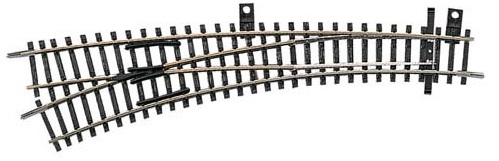

In effetti si tratta di uno scambio della Tillig
Immagine:

31,15 KB
a cui è abbinato un azionamento elettrico che mi da problemi.

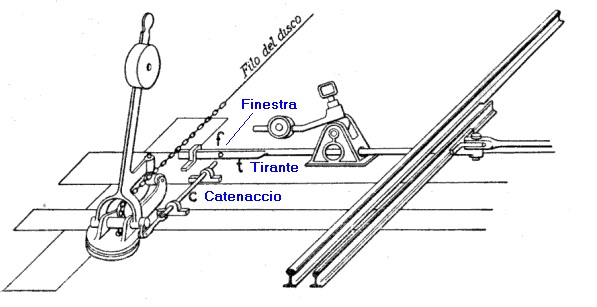

Potrei acquistare un nuovo azionamento elettrico o trasformare lo scambio in manuale con una sorta di leva (segnale) da collegare alla traversina di movimento (es. foto)

Immagine:

48,79 KB

[Massimo Salvadori]

Ciao, è un classico scambio in curva Tillig serie Modello, può essere azionato sia con motore che con elettromagnete, gli elettromagneti costano di meno, forse conviene cambiare il motore con un e.m..

[Riccardo]

Ciao, è un classico scambio in curva Tillig serie Modello, può essere azionato sia con motore che con elettromagnete, gli elettromagneti costano di meno, forse conviene cambiare il motore con un e.m..

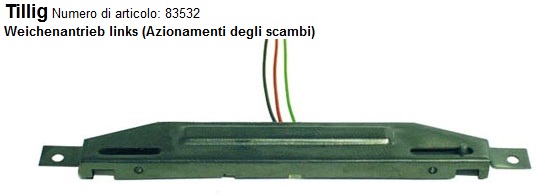

grazie dell'info, sarebbe questo l'elettromagnete?


Immagine:

24,05 KB

[Andrea]

Esatto!
Non sono però in grado di confermarti il codice.
Noi per il plastico Carnate monteremo i "sottoplancia".

[Riccardo]

Esatto!
Non sono però in grado di confermarti il codice.
Noi per il plastico Carnate monteremo i "sottoplancia".

Ho capito il motore sottoplancia....

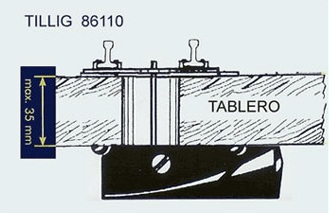

ho trovato schema montaggio, praticamente si sfrutta il forellino centrale della traversina di movimento

Immagine:

25,89 KB

..... dovrei avere in cantina i resti di una macchina radiocomandata con dei servocomandi per le ruote.... [?]magari posso recuperare il motorino[?] .. ci penso su

[Andrea]

Però avresti dovuto fare i fori prima della posa.
Se hai già incollato i binari, rischi di fare danni... seri danni...
A proposito: che nome darai al plastico?
Mi piacerebbe pubblicarlo nella sezione "plastici in diretta", non posso lasciarmi scappare un plastico in TT...

[Riccardo]

Però avresti dovuto fare i fori prima della posa.
Se hai già incollato i binari, rischi di fare danni... seri danni...
A proposito: che nome darai al plastico?
Mi piacerebbe pubblicarlo nella sezione "plastici in diretta", non posso lasciarmi scappare un plastico in TT...

Si, infatti è un problema la foratura (penso che si debba fare un'asola) dopo l'incollaggio ....
Ottima l'idea di pubblicare il lavoro anche se credo di non insegnare nulla, anzi, finora ho solo imparato dal forum e dal sito in generale (molte cose le sto scoprendo anche dopo aver fatto il lavoro "purtroppo"...)
Il nome del plastico, non saprei; noto che generalmente prende il nome della stazione (nel mio caso stazione di Moorbach ) ma non ho proprio in mente nessuna idea ; neanche in famiglia non si era proprio pensato ad un nome particolare, (plastico TT ? oppure vista la coreagrafia sul germanico "spur TT" oppure ancora come descritto nelle F.A.Q. del sito “Table Top”). Si potrebbe indire un sondaggio con i partecipanti del forum per assegnare il nome...
Devo ancora mettere insieme alcune foto per un nuovo seguito della novella costruttiva.
Un saluto ai TTniani

[Andrea]

Nelle fotoguide te lo pubblicherei con un classico "il plastico di Moorbach".
Poi valuteremo con calma quando lo inserirmo tra le fotostorie.
Approfitto per chiederti se lo illuminerai (lampioni/edifici).
Ciao.

[Andrea]

A proposito di Moorbach guarda un pò cos'ho scovato...
http://www.fuessener-modellbaublaetter. ... 20Zell.htm
Magari trovi qualche spunto...
