Il mio impianto in Z/1:220!!

[v200]

Carlo seguo con gran curiosità

[carlo mercuri]

Carlo seguo con gran curiosità

Roby, un consiglio: ho interposto del sughero in fogli, come avrai visto....come posso fissare i binari in modo non fisso, ma stabile? Pensavo ad un biadesivo in nastro, qualcosa che non intacchi i binari!! Che ne pensi?

[v200]

Il biadesivo potrebbe andare, ma potresti mettere una puntina da disegno tra le traversine per poi toglierla dopo che il ballast è ben incollato.
Sarà da ritoccare la zona non coperta dal ballast, o al limite la puntina posizionala al esterno in modo che la testa blocchi la rotaia
Fai una prova per vedere quale sistema rimane più pratico

[Egidio]

Grande Carlo.......... Ottimo aggiornamento. Saluti. Egidio.

Grazie carissimo, ti piace??

Bellissimo oserei dire...... Saluti. Egidio.

[v200]

il biadesivo andrebbe quello sottile trasparente per uso scolastico avendo poco spessore non ti sfalsa la posa.
Invece per le puntine direi quelle piatte metalliche o colorate che hanno il chiodino finissimo e non invasivo tra le traversine.

[carlo mercuri]

Il biadesivo potrebbe andare, ma potresti mettere una puntina da disegno tra le traversine per poi toglierla dopo che il ballast è ben incollato.
Sarà da ritoccare la zona non coperta dal ballast, o al limite la puntina posizionala al esterno in modo che la testa blocchi la rotaia
Fai una prova per vedere quale sistema rimane più pratico

Lo scopo è non avere rumore, e per esperienza se me tti le puntine il rumore si trasmette e lo stesso accade se togli le puntine e incolli il ballast con vinavil. Il vinavil plastifica e rende vano l'isolamento!!![8]

[MrPatato76]

Carlo se posso dare un suggerimento come isolante puoi usare, in alternativa al sughero, i pannelli in materiale sintetico che si usano per schermare i caloriferi in casa: sono flessibili e s'incollano con il vinavil.
Inoltre, verificherei il piano di appoggio dei binari: se sotto di esso ci sono delle nervature di rinforzo eviteranno l'effetto grancassa riducendo di molto il rumore.

[carlo mercuri]

Carlo se posso dare un suggerimento come isolante puoi usare, in alternativa al sughero, i pannelli in materiale sintetico che si usano per schermare i caloriferi in casa: sono flessibili e s'incollano con il vinavil.
Inoltre, verificherei il piano di appoggio dei binari: se sotto di esso ci sono delle nervature di rinforzo eviteranno l'effetto grancassa riducendo di molto il rumore.

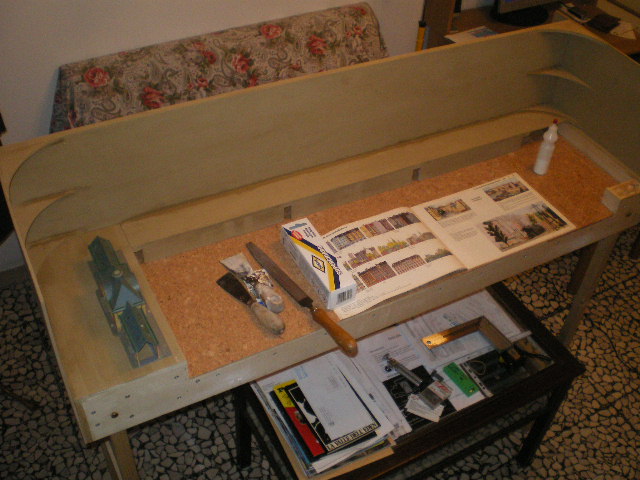

Grazie , il sughero l'ho gia messo in opera! Il problema è quello di poter usare qualcosa che fissi i binari e ballast in modo deciso , ma rimovibile, e che non trasmetta rumore!! Nella foto la parte destra del plastico preso a modello!!
Se ci fate caso, sul bordo anteriore si nota un supporto di legno per i vetri!

Immagine:

871,26 KB

[v200]

Scusa Carlo avevo capito come fissare i binari in attesa che il ballast asciugasse [:I]
Dunque a quanto o capito cerchi di evitare che il rumore si propaghi dalle rotaie al ballast.
ora penserei a fogli in neoprene come materiale isolante ma hai utilizzato già il sughero quindi come unica possibilità direi di lavorare sul ballast.
Si potrebbe usare il silicone bianco trasparente su cui depositare il ballast e fissare le rotaie al biadesivo il tutto sarebbe facilmente rimovibile.
altro non saprei come fare


Immagine:

120 KB

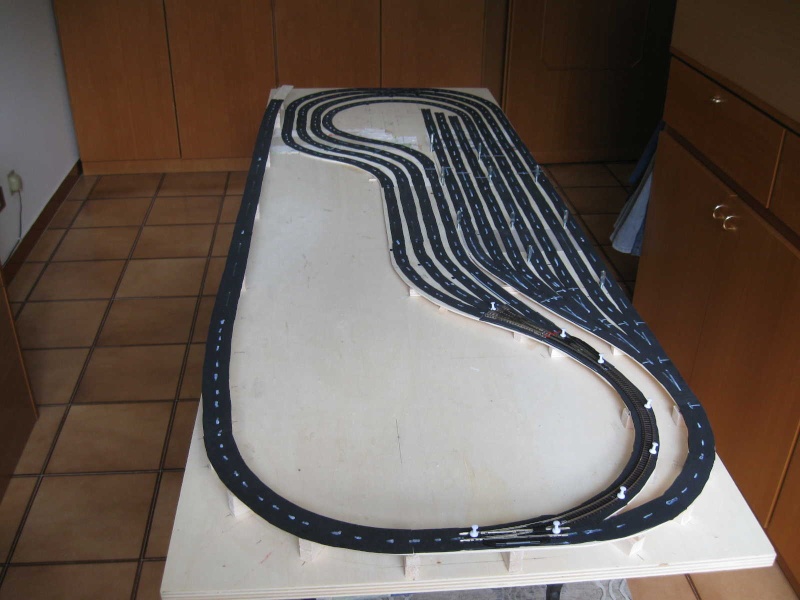

strisce in neoprene messe sotto le rotaie

Altro fattore per diminuire il rumore sarebbe di isolare l'interno dello scatolato che compone il telaio applicando pannelli in neoprene sulle pareti o blocchi di polistirolo in modo che si eviti l'effetto gran cassa.
Qui la maggior difficoltà la vedo nel isolare i componenti elettrici che emettono calore, al massimo inserirli in una scatola plastica.

[carlo mercuri]

Scusa Carlo avevo capito come fissare i binari in attesa che il ballast asciugasse [:I]
Dunque a quanto o capito cerchi di evitare che il rumore si propaghi dalle rotaie al ballast.
ora penserei a fogli in neoprene come materiale isolante ma hai utilizzato già il sughero quindi come unica possibilità direi di lavorare sul ballast.
Si potrebbe usare il silicone bianco trasparente su cui depositare il ballast e fissare le rotaie al biadesivo il tutto sarebbe facilmente rimovibile.
altro non saprei come fare


Immagine:

120 KB
strisce in neoprene messe sotto le rotaie

Ho però avuto delle noie su alcune plastiche con il silicone....tu hai provato???[8]

[v200]

No fino adesso ho utilizzato il classico sistema sughero, ballast e chiodini.
Forse si potrebbe usare quei nastri in schiuma sintetica che simulano le massicciate ma hanno il difetto che seccandosi tendono a sbriciolarsi, anche qui si dovranno incollare al sughero con vinavil e poi incollarvi le rotaie sopra.
Rimango dell'idea che forse conviene insonorizzare lo scatolato che fa da amplificatore, negli U.S.A ultimamente utilizzano le lastre di polistirolo estruso per edilizia posto sopra al piano di legno del telaio che oltre a insonorizzare fa già da supporto paesaggistico ma qui con il sughero e i volumi molto modesti ( il tutto è piatto senza rilievi) vedo come unica via isolare il telaio al interno

[SteaMarco]

Accidenti quà i lavori vanno veloci come un'espresso!!!

Io avevo in mente di usare in via sperimentale della moquette spessa 4 mm, l'idea è stata rubata da un tecnico che me la comprava per insonorizzare delle casse acustiche!

Il silicone acrilico mai provato (di sicuro)?


Ciao Marco

[carlo mercuri]

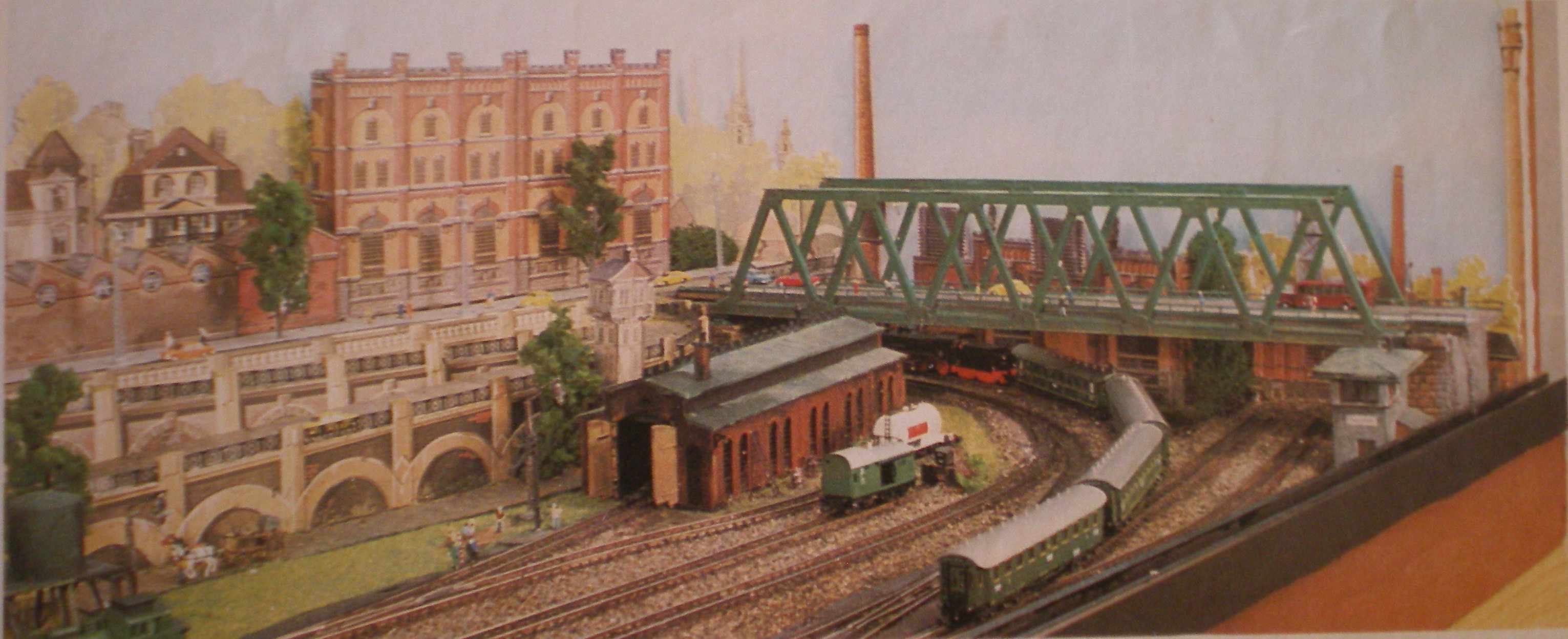

Ogni tanto consulto i vari manuali MZZ, tra una fase e l'altra dei lavori. Il bello è che li ho da anni, ma trovo sempre qualcosa di nuovo che non avevo colto prima.....è il vantaggio del cartaceo, rispetto al virtuale!!

Immagine:

93,02 KB

[SteaMarco]

Io ne sò qualcosa ho perso un HD e non avevo nessun beckup!

[Riccardo]

Grazie , il sughero l'ho gia messo in opera! Il problema è quello di poter usare qualcosa che fissi i binari e ballast in modo deciso , ma rimovibile, e che non trasmetta rumore!!

ciao Carlo, prima di tutto complimenti per l'opera estremamente miniaturizzata ....
domanda: come mai vorresti fissare ballast e binari in modo rimovibile?

[carlo mercuri]

Grazie , il sughero l'ho gia messo in opera! Il problema è quello di poter usare qualcosa che fissi i binari e ballast in modo deciso , ma rimovibile, e che non trasmetta rumore!!

ciao Carlo, prima di tutto complimenti per l'opera estremamente miniaturizzata ....
domanda: come mai vorresti fissare ballast e binari in modo rimovibile?

Sai , mi chiedevo come mai tutti, ma proprio tutti i binari in z che ho comprato usati, non hanno tracce di colla! Mi sono perciò convinto che venga utilizzato un qualcosa che permette il fissaggio, ma che rende possibile la rimozione!

[wmax53]

Ciao Carlo , ti seguo sempre con ammirazione nei tuoi lavori, sempre molto belli, curati nel dettaglio. Tienici aggiornati.

[carlo mercuri]

Ciao Carlo , ti seguo sempre con ammirazione nei tuoi lavori, sempre molto belli, curati nel dettaglio. Tienici aggiornati.

Grazie, sono onorato di questo seguito così attento! Cerco solo di documentare quanto faccio!!
E' un po una mia abitudine....così come prendo appunti sugli episodi belli e brutti che mi capitano durante la vita su varie agende, così cerco di lasciare un piccolo segno dele mie "evoluzioni" modellistiche!! Tutto quì!!

Nella foto, come dovrà essere il piazzale retrostante l'edificio viaggiatori!


Immagine:

224,6 KB

[v200]

Carlo il rendering del retro fabbricato viaggiatori e delizioso ( mi fai salivare sul monitor diavolaccio tentatore[:(!] )
Pensando a cosa hai scritto mi è venuto in mente spulciando il data Base in mio possesso per la Z questo:
In maggior parte viene fissato l' assieme rotaie e traversine con il bi adesivo É messo il ballast solo AI LATI!
Ecco perché non trovi alcun segno
Di certo non inghiaiare la parte centrale delle traversine rimane molto antiestetico, ma girando YouTube il sistema che va per la maggiore rimane fissare le rotaie con il bi adesivo e posare la massicciata ai lati, anzi il più delle volte si posano le rotaie sul sughero tramite bi adesivo senza MASSICCIATA! dando una mano di fondo color scuro
Volendo fare un lavoro estetico penso che per ridurre il rumore il sistema pratico sia insonorizzate il telaio.
Cosa ne pensi?

[carlo mercuri]

Carlo il rendering del retro fabbricato viaggiatori e delizioso ( mi fai salivare sul monitor diavolaccio tentatore[:(!] )
Pensando a cosa hai scritto mi è venuto in mente spulciando il data Base in mio possesso per la Z questo:
In maggior parte viene fissato l' assieme rotaie e traversine con il bi adesivo É messo il ballast solo AI LATI!
Ecco perché non trovi alcun segno
Di certo non inghiaiare la parte centrale delle traversine rimane molto antiestetico, ma girando YouTube il sistema che va per la maggiore rimane fissare le rotaie con il bi adesivo e posare la massicciata ai lati, anzi il più delle volte si posano le rotaie sul sughero tramite bi adesivo senza MASSICCIATA! dando una mano di fondo color scuro
Volendo fare un lavoro estetico penso che per ridurre il rumore il sistema pratico sia insonorizzate il telaio.
Cosa ne pensi?

Eheheheheheheh!! Ti piace eh? Guarda, questi manuali li tengo sotto una teca di vetro per quanto sono indispensabili! Hanno poi dentro un fascino che non trovo da nessuna altra parte! Per il fissaggio, è quello che pensavo che venisse fatto....ora me lo hai confermato!!

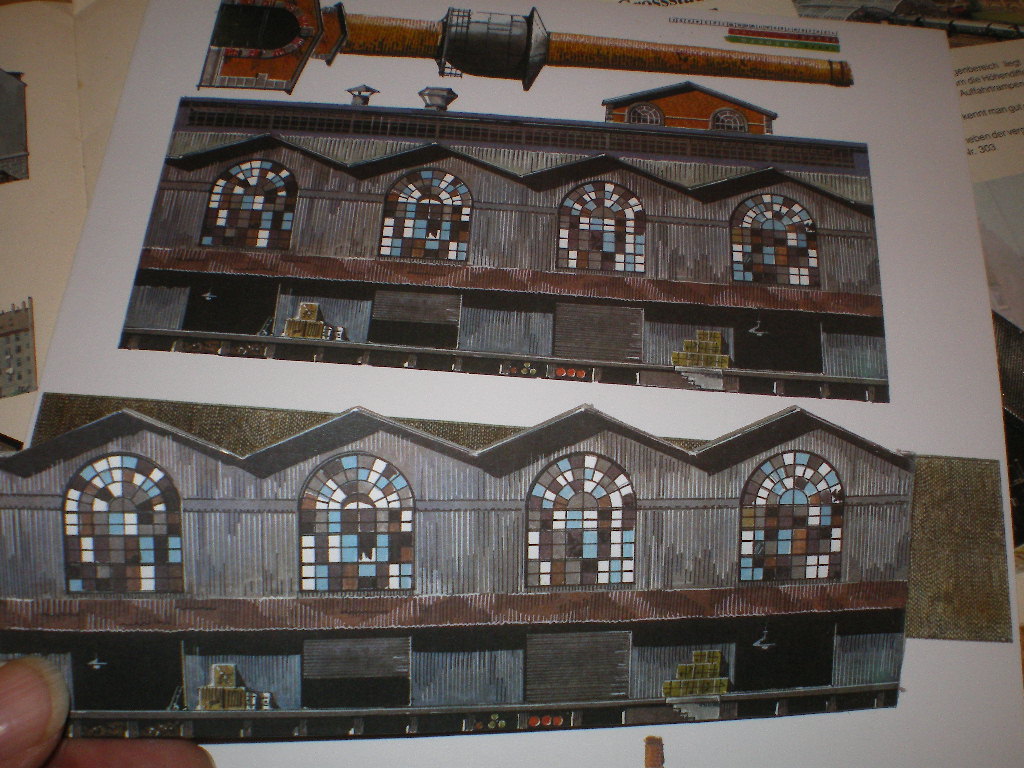

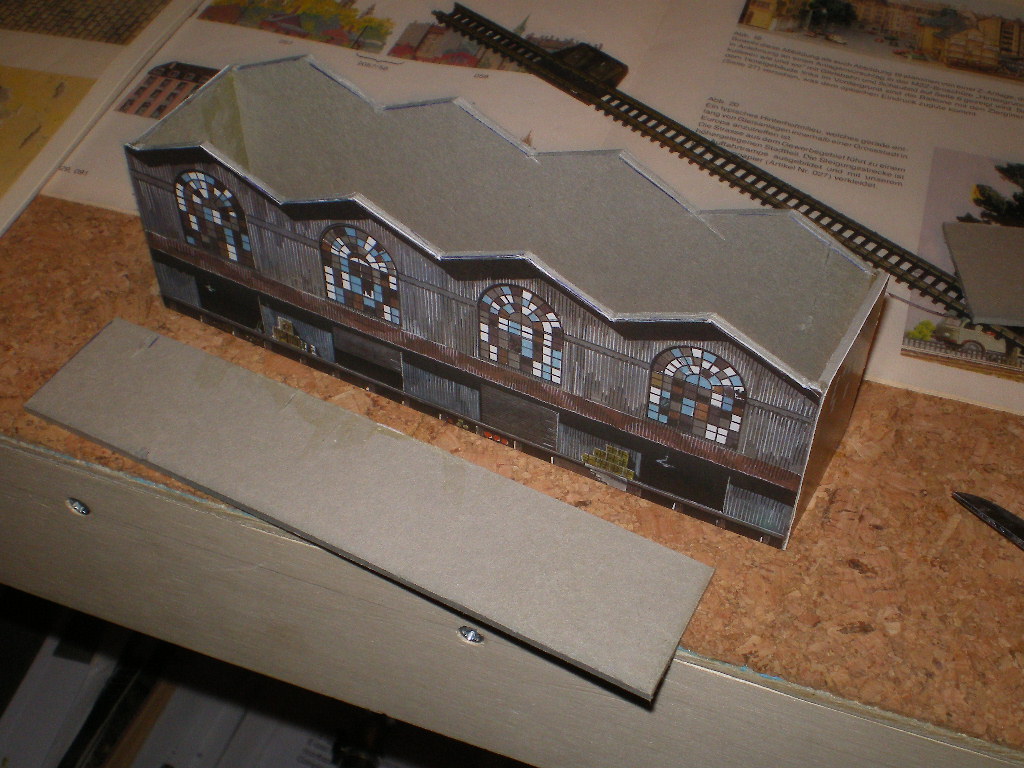

Oggi mi sono fatto il magazzino che sarà sotto la stazione, lo potete vedere nelle foto, rendendo tridimensionale uno dei fabbricati MZZ,fotocopiate per avere le altre facciate!

Immagine:

260,65 KB

Immagine:

254,1 KB

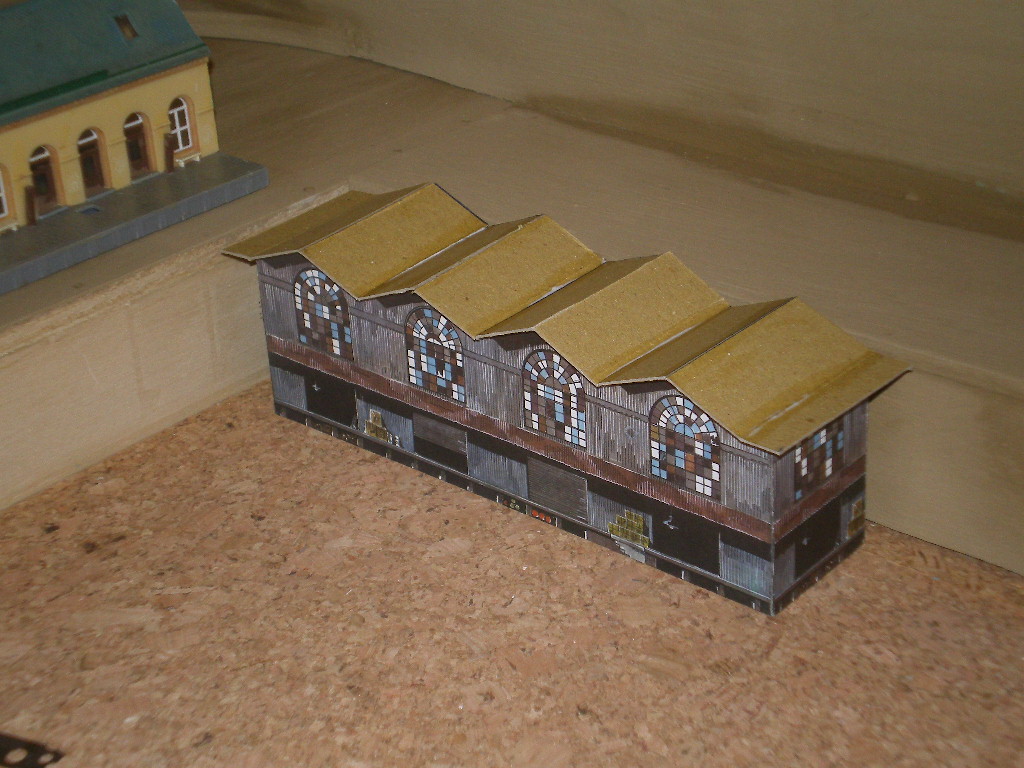

Ora manca la riproduzione delle lamiere per il tetto.....devo averle da qualche parte!!

Immagine:

260,62 KB

[v200]

Carlo ho già rotto una lente degli occhiali adesso anche l' altra[:(!][:o)] mannaggia
Rimango affascinato dalle Tue idee, mi ricordo i tuoi mini moduli hai sempre una ventata di novità e un gran gusto romantico ideale per la mia idea di fermodellismo.
Peccato abitare lontani, sarebbe bellissimo poterne chiacchierare dal vivo

[carlo mercuri]

Carlo ho già rotto una lente degli occhiali adesso anche l' altra[:(!][:o)] mannaggia
Rimango affascinato dalle Tue idee, mi ricordo i tuoi mini moduli hai sempre una ventata di novità e un gran gusto romantico ideale per la mia idea di fermodellismo.
Peccato abitare lontani, sarebbe bellissimo poterne chiacchierare dal vivo

Roby, ho persone vicine che sono lontanissime da me, tu mi sei molto più vicino,
nonostante fisicamente lontano!!!!

[v200]

[:I][:I]
Grazie Carlo

[Massimo Salvadori]

Non ho mai preso in considerazione la scala Z, ma vedendo i vostri capolavori e avendo a disposizione 108 x 58 di spazio devo dire che mi state stuzzicando l' appetito. :geek: :geek: :geek: :geek:

[carlo mercuri]

Non ho mai preso in considerazione la scala Z, ma vedendo i vostri capolavori e avendo a disposizione 108 x 58 di spazio devo dire che mi state stuzzicando l' appetito. :geek: :geek: :geek: :geek:

Ciao Massimo!
Mi fa piacere che anche un signor fermodellista come te cominci a valutare benevolmente la Z!
Aggiungo che in 108x58 cm viene fuori un gran bel plastico!!
