MODULO (doppio) "Galleria dell'orso"

[Edgardo_Rosatti]

Sta venendo proprio bene Mauro, complimenti. Anche per me non sembra ci sia qualcosa da aggiungere.
Giusto in questi giorni ho realizzato i master per le basette dei cappi destro e sinistro.
Anche se non è assolutamente obbligatorio usarle le posto lo stesso. Si tratta solo di portare i 15 fili dal connettore alle morsettiere.

Modulo_cappi_PCB.pdf (29,2 KB)

I miei tre gatti (Flik,Flok e Sasha salutano gatto "Orso" e Scooby)

[giuseppe_risso]

Ma siete tutti dei fulmini, e io... vado a passo di lumaca .
Mi sembra stia venendo proprio bene, d'altronde visti i precedenti non é che si possono nutrire dubbi

[Edgardo_Rosatti]

Generalizzo un po' Giuseppe, ma visto quello che dovrai fare un po' ti invidio perchè un deposito è bello e pieno di dettagli, dalla mia parte mi sto rendendo conto solo ora del lavoro che ci vuole anche per un semplice modulo.

Piano piano e con pazienza sono sicuro che alla fine ci troveremo a parlarne con soddisfazione, magari con le gambe sotto al tavolo di un ristorante.


Ciao

[loredano]

Bello doc, ho visto il ponte e mi chiedo che colorazione hai intenzione di dargli. Visto così sembra una mano di fondo per dopo usare la tecnica del sale.
Fammi sapere e se hai bisogno di qualche dritta chiedi
ciao
Loredano

[Andrea]

Fammi sapere e se hai bisogno di qualche dritta chiedi

Le dritte servono anche a me, il ponte è praticamente il medesimo che ho messo nel mio modulo.

[Docdelburg]

Grazie a tutti!

Bello doc, ho visto il ponte e mi chiedo che colorazione hai intenzione di dargli. Visto così sembra una mano di fondo per dopo usare la tecnica del sale.
Fammi sapere e se hai bisogno di qualche dritta chiedi
ciao
Loredano

La colorazione che vedi è una passata grossolana ad aerografo perchè prima il ponte era blu! Ricordami la tecnica del sale.....cosa bisogna fare perchè il sale rimanga inizialmente attaccato alla struttura?

P.S. ho letto la tua risposta in altra discussione.....

[Docdelburg]

Sta venendo proprio bene Mauro, complimenti. Anche per me non sembra ci sia qualcosa da aggiungere.
Giusto in questi giorni ho realizzato i master per le basette dei cappi destro e sinistro.
Anche se non è assolutamente obbligatorio usarle le posto lo stesso. Si tratta solo di portare i 15 fili dal connettore alle morsettiere.

Modulo_cappi_PCB.pdf (29,2 KB)

I miei tre gatti (Flik,Flok e Sasha salutano gatto "Orso" e Scooby)

Ciao Edgardo, grazie dello schema ma aiutami a capire....
A livello della testata io preparo una spina o una presa (quale delle due?) a 15 poli per la connessione al modulo precedente e poi collego i fili alla basetta più relativo collegamento per la trazione ai binari; giusto?
La basetta me la puoi fornire tu?
Le coppie di presa/spina 15 poli le ho.
Grazie

[Edgardo_Rosatti]

Ciao Mauro,
visto che il tuo modulo è un cappio di ritorno destro, avrai bisogno di una presa DB15 (15poli) di tipo maschio che
andrà collegata all'ultimo modulo di linea che avrà a sua volta una presa femmina.
Il pdf che ho postato riproduce il master dei cappi destro e sinistro. In sostanza sono identici, l'unica differenza sta nella presa
e nella specularità del disegno.
Per fugare qualsiasi dubbio posto un particolare della presa maschio che andrà saldata sulla basetta:

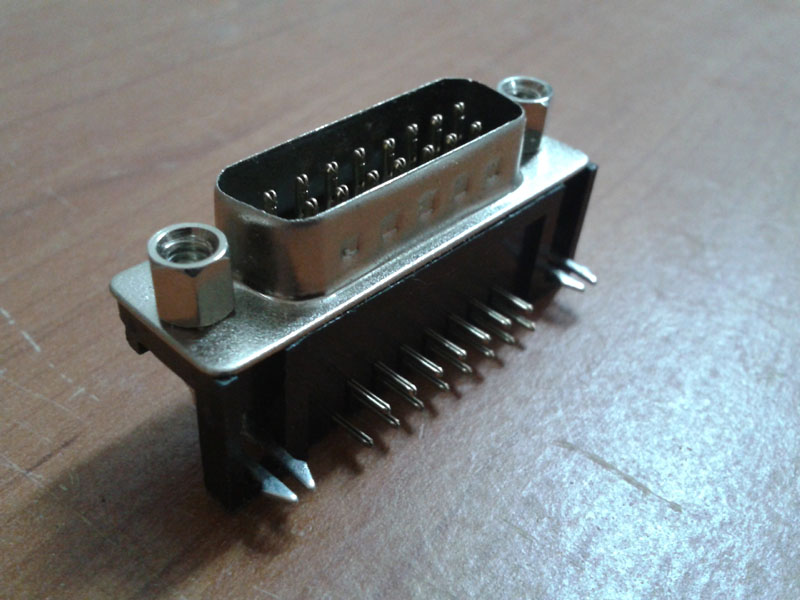

Connettore DB15 maschio da circuito stampato:

67,06 KB

Le altre prese sono dei comuni morsetti dove sono riportati tutti i 15 fili della condotta per effettuare i collegamenti verso il modulo.

Per la basetta posso fotoinciderla nel pomeriggio, devo fare anche quella di blocco per le prove del supermodulo, quindi metto tutto
insieme e le masterizzo.

Per stasera dovrei avere pronto il materiale.
Ti tengo aggiornato...

Ciao

[Docdelburg]

Perfetto, grazie Edgardo!

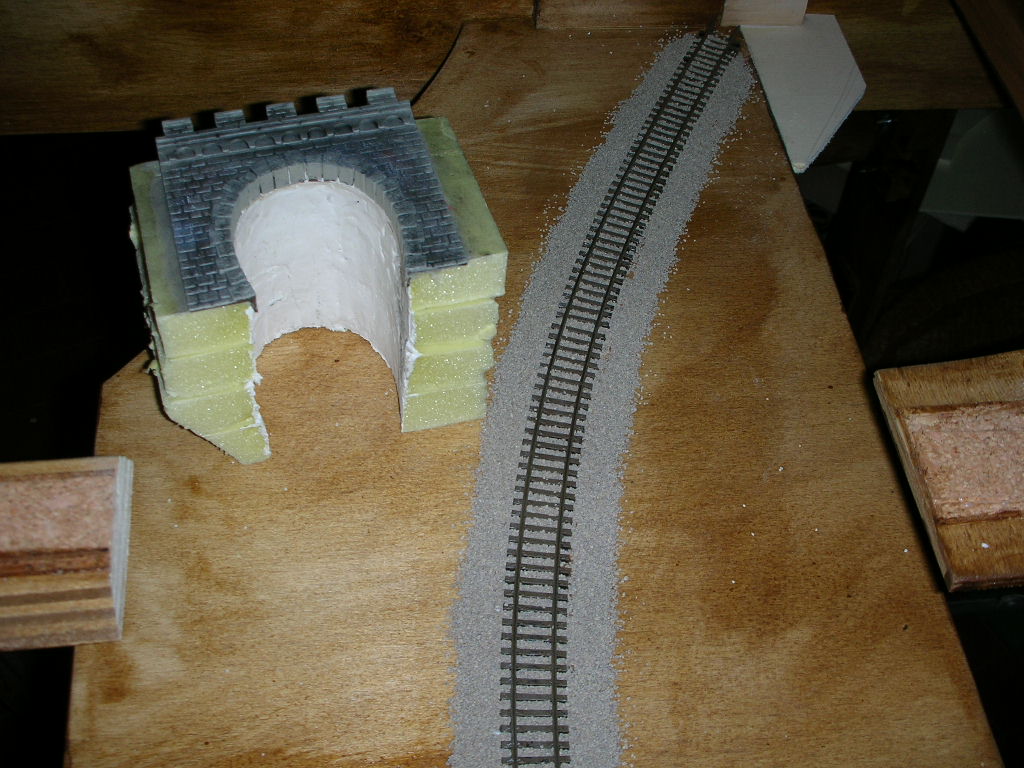

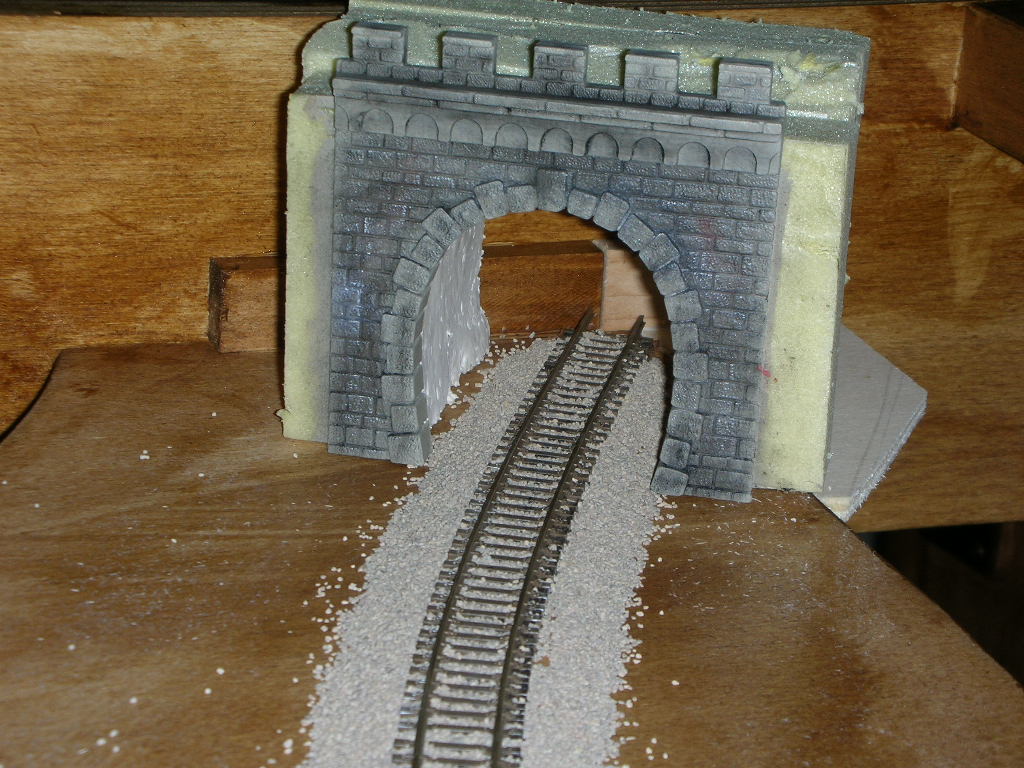

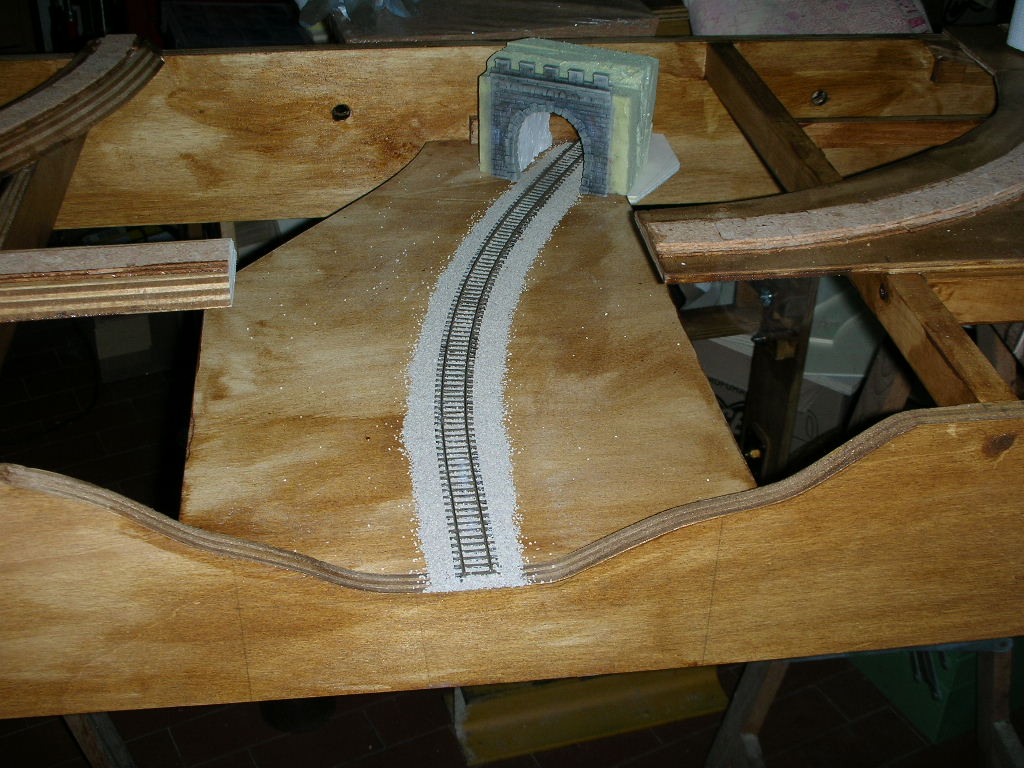

Ultimi lavoretti al modulo.....

Immagine:

184,34 KB
Immagine:

184,31 KB
Immagine:

195,56 KB

[Andrea]

Molto bene Doc.
Ho visto che hai usato gli stessi portali del plastico di Carnate...



Successivamente, li ho tutti italianizzati, eliminando la merlatura superiore.
Un lavoretto semplice semplice...
Valuta tu se è il caso di intervenire.

[Edgardo_Rosatti]

Sei velocissimo Mauro!

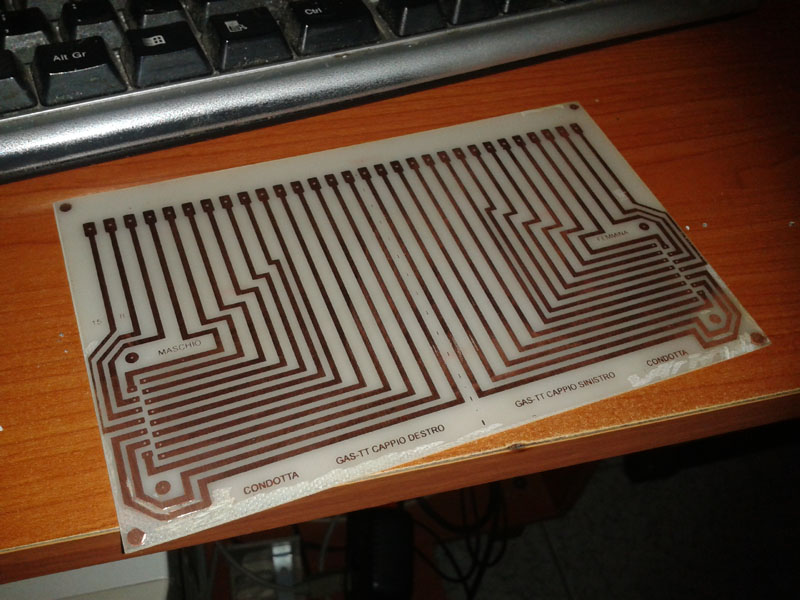

Per la scheda ho realizzato questa che taglierò a metà lungo la linea tratteggiata, in quanto ha anche il circuito di un futuro cappio sinistro.

Basetta cappi di ritorno:

128,77 KB

Per i connettori vedi tu se li hai già o se preferisci che te li procuri.
Per me non ci sono poroblemi; in qualsiasi caso posto altre due foto
dei tipi di connettori necessari:

Morsettiere:

95,59 KB

DB15 maschio da circuito stampato (90°):

99,46 KB

Ciao
Edgardo

[Andrea]

Per la scheda ho realizzato questa...

Basetta cappi di ritorno:

128,77 KB

Edgardo... c'è un errore imperdonabile...
GAS TT si scrive senza trattino!

[Edgardo_Rosatti]

Lo sapevo, ora dovrò rifare tutto da capo....

...duepunti, trattino, parentesi chiusa, spazio punto e virgola, trattino, prantesi chiusa.

[Docdelburg]

Per i connettori vedi tu se li hai già o se preferisci che te li procuri.
Per me non ci sono poroblemi; in qualsiasi caso posto altre due foto
dei tipi di connettori necessari:

DB15 maschio da circuito stampato (90°):

99,46 KB

Ciao
Edgardo

Questo tipo di spina mi manca, nel senso che ho la spina semplice con i terminali posteriori a saldare. Quindi se assieme alla basetta mi potresti procurare anche questo tipo di presa te ne sarei grato.

Grazie

[Docdelburg]

Molto bene Doc.
........Successivamente, li ho tutti italianizzati, eliminando la merlatura superiore.
Un lavoretto semplice semplice...
Valuta tu se è il caso di intervenire.

Seguirò certamente il tuo esempio, Andrea, la merlatura è effettivamente un pò ridondante...

[Edgardo_Rosatti]

Per i connettori vedi tu se li hai già o se preferisci che te li procuri.
Per me non ci sono poroblemi; in qualsiasi caso posto altre due foto
dei tipi di connettori necessari:

DB15 maschio da circuito stampato (90°):

99,46 KB

Ciao


Edgardo

Questo tipo di spina mi manca, nel senso che ho la spina semplice con i terminali posteriori a saldare. Quindi se assieme alla basetta mi potresti procurare anche questo tipo di presa te ne sarei grato.

Grazie

Figurati Doc,
la basetta come hai visto è pronta, a questo punto ti monto anche i morsetti così è completa per i collegamenti. Una saldatura in più o in meno non fa differenza

Ciao

[Docdelburg]

Grazie Edgardo, molto gentile! Ovviamente mi comunicherai anche i costi.
Certo che siete una bella squadra efficiente!

[Edgardo_Rosatti]

Ok Doc, i costi saranno minimi e risolveremo senza fretta. L'importante è iniziare a fare qualche test sui circuiti.


Da quello che vedo, "siamo" una squadra efficiente tutti quanti collaboriamo al modulare con sinergia e questo è quello che conta.

Ciao
Edgardo

[Andrea]

Da quello che vedo, "siamo" una squadra efficiente tutti quanti collaboriamo al modulare con sinergia e questo è quello che conta.

Eccome se conta...

[Docdelburg]

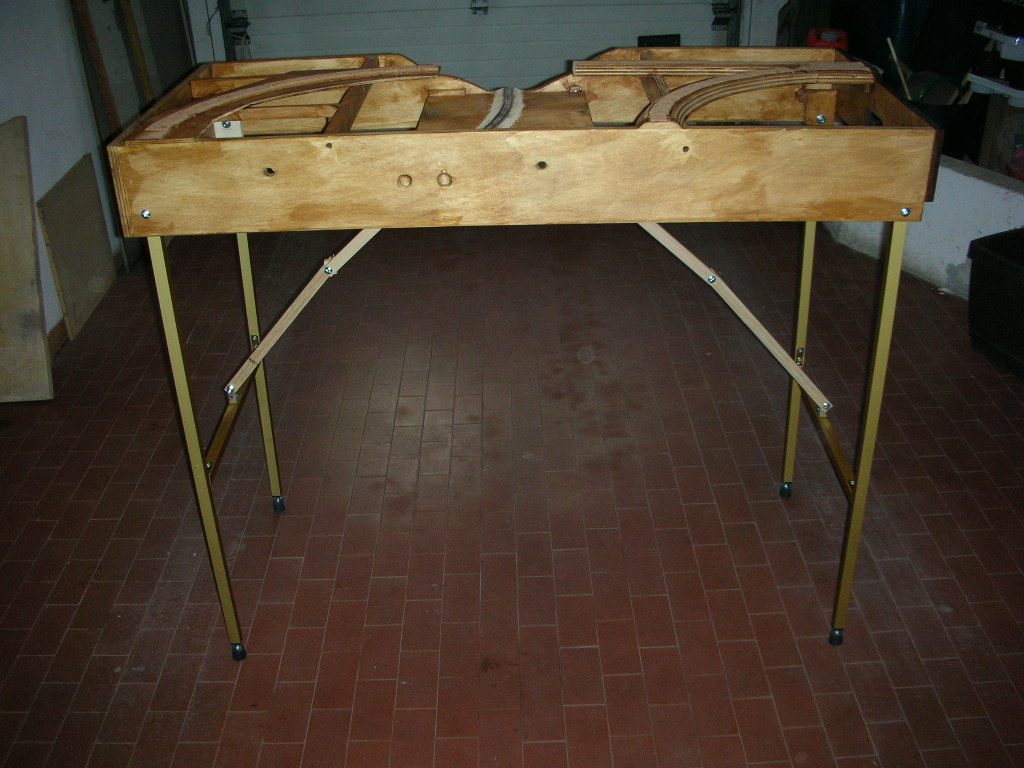

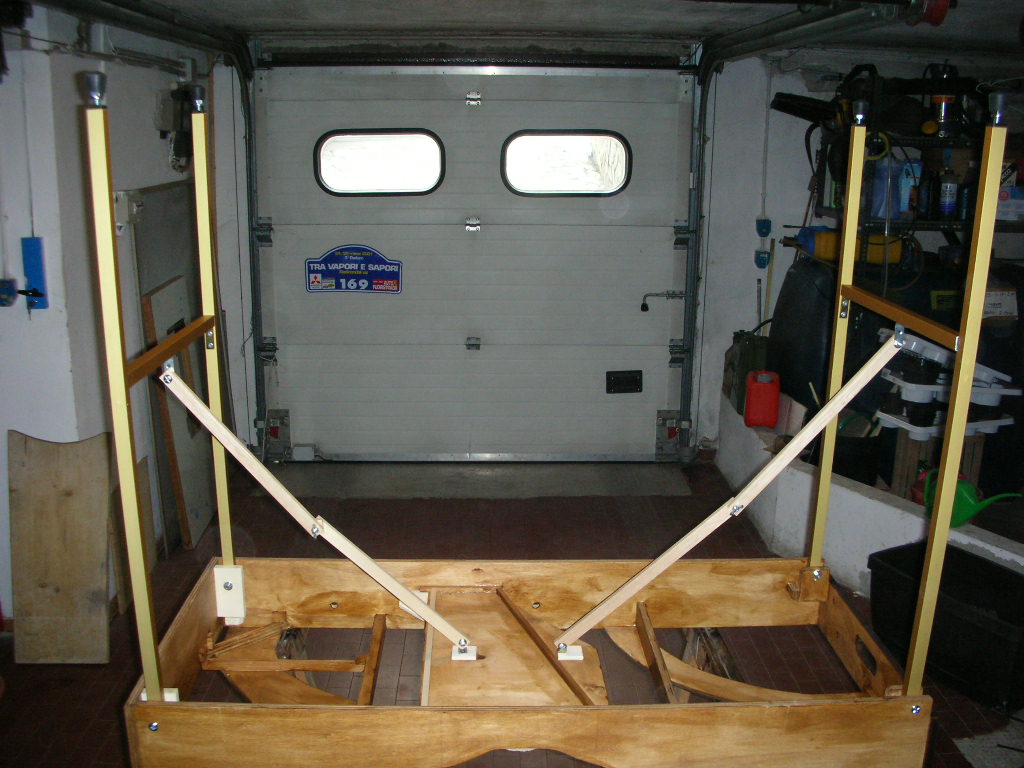

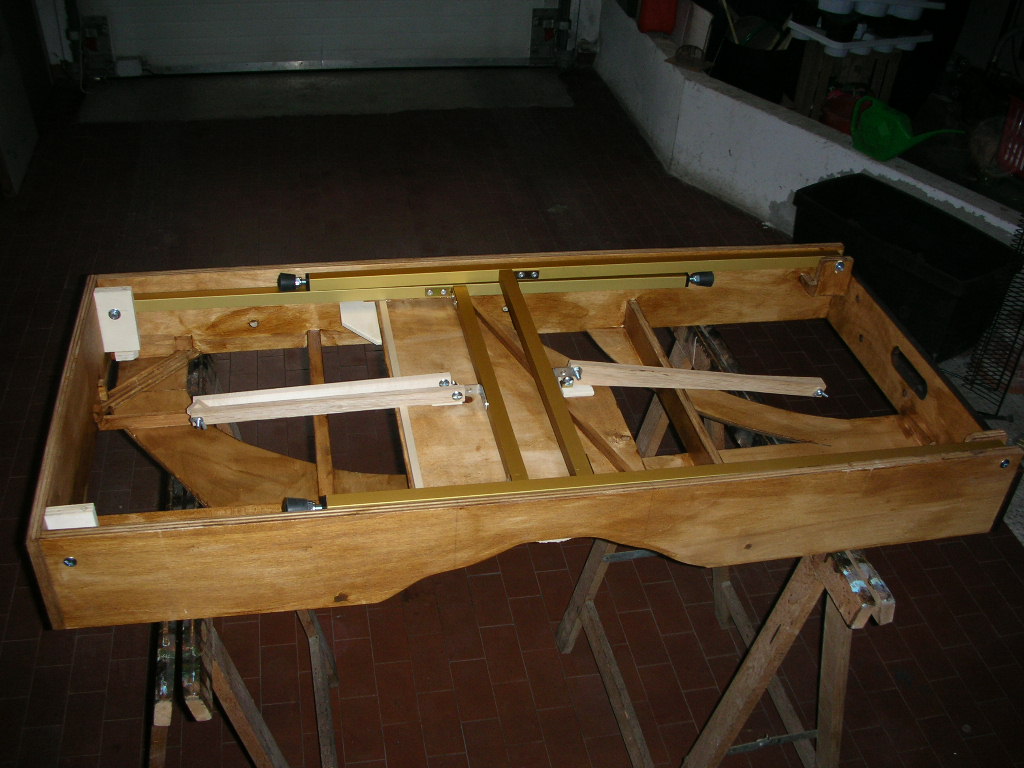

Completate le gambe retraibili del modulo principale.
Questa volta, invece del legno ho usato profilati di alluminio e il risultato mi sembra positivo.
Non abbiatevene a male se le mie gambe sono diverse dalle vostre e soprattutto dalle norme rigidissime del modulare gasTT .....tanto saranno tutte coperte dai teli!

Immagine:

160,89 KB
Immagine:

185,79 KB
Immagine:

170,82 KB
Immagine:

174,53 KB

[eddy john]

Insomma fate di tutto per farmi sentire inefficiente

[Andrea]

Completate le gambe retraibili del modulo principale.

A me pare un lavoretto coi fioccchi.

Non abbiatevene a male se le mie gambe sono diverse dalle vostre e soprattutto dalle norme rigidissime del modulare gasTT ...

Non ti abbattere Doc, in questi casi la sanzione pecuniaria, è minima.

[Andrea]

Mauro, ti ho modificato il titolo della discussione.
Ti ho anche attivato l'acronimo sotto il nome utente"".
Chiaramente CMP continua a comparire nella firma.
Dimmi se va bene.

"" Chiaramente in questo modo acquisisci il dirtto ad accedere all'area riservata al GAS TT, sinora invisibile.
(trovereai anche una gradita sorpresa)

[Docdelburg]

Mauro, ti ho modificato il titolo della discussione.
Ti ho anche attivato l'acronimo sotto il nome utente"".
Chiaramente CMP continua a comparire nella firma.
Dimmi se va bene.

"" Chiaramente in questo modo acquisisci il dirtto ad accedere all'area riservata al GAS TT, sinora invisibile.
(trovereai anche una gradita sorpresa)

Va benissimo Andrea, grazie.
Ora vado a scoprire la sorpresa.....

[Andrea]

Ora vado a scoprire la sorpresa.....

Se non la trovi, dimmelo...
