MODULI "piattaforma girevole" e "ultimo casello"

[Andrea]

Grazie Mauro, è stupendo.
In modo particolare mi colpiscono le ultime due inquadrature.
Ho qualche domanda da farti, ma contiuniamo nella discussione relativa al modulo "viadotto S. Carlo".
topic.asp?rand=7055475&whichpage=2,88&T ... 6320#28212

[Edgardo_Rosatti]

Considerazione del mattino...

Il modulo del viadotto che vorrei fare sarà più o meno così:



Dovremo intervenire per creare il letto del fiume e quindi spostare i due sostegni centrali.
Edgardo, sono solo avvitati giusto?

Nessun problema Andrea, i vari pezzi sono avvitati proprio per permettre di modificare la struttura a piacimento. Verranno incollati solo alla fine.

[Edgardo_Rosatti]

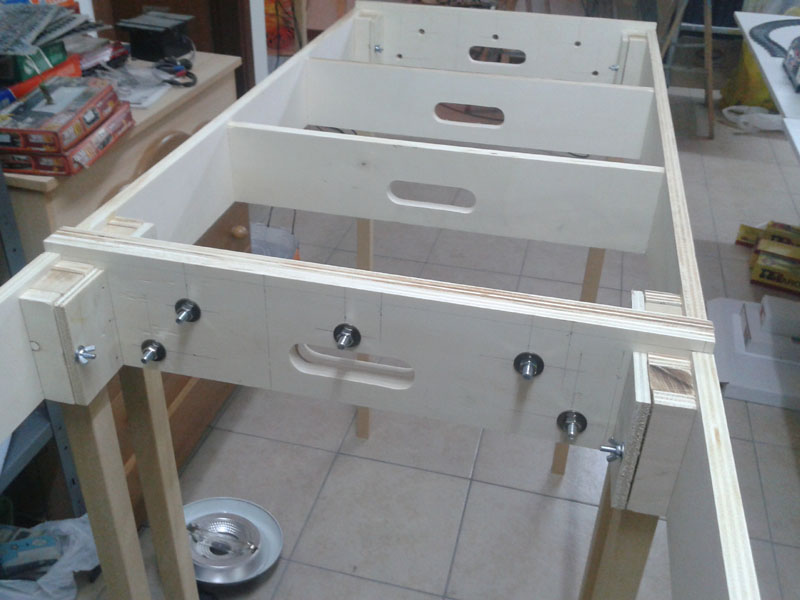

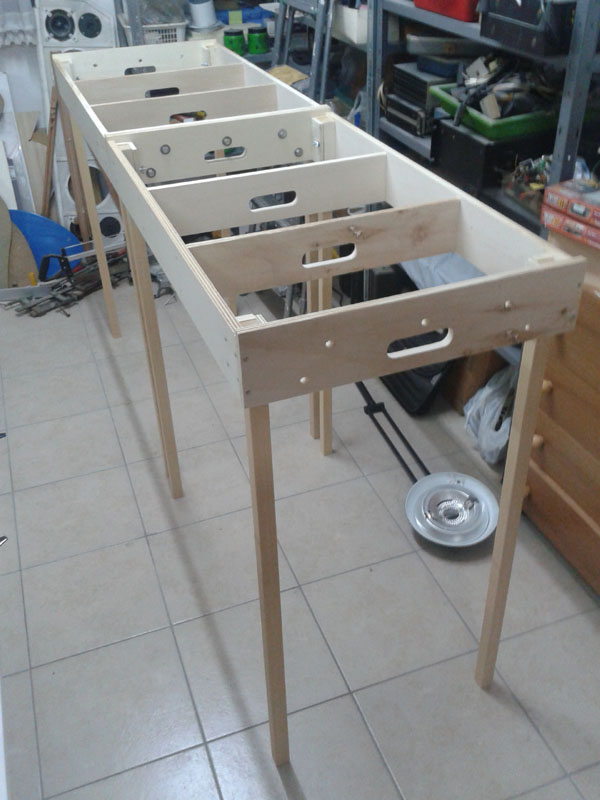

meno due

101,8 KB

=/\=

90,09 KB

[Andrea]

Bravo Edgardo, lavoro impeccabile!
Pensa quando ne avremo 15 da unire...
Dovremmo anche escogitare un sistema per impilarli, in modo tale che occupino il minor spazio possibile.

[Andrea]

Visto che si parla di blocco elettrico, quanti segnali luminosi ci serviranno nei quattro moduli?
Forse 2+2?

Edgardo, nel frattempo ho aperto questa discussione.
Però se sto "volando troppo alto", dimmelo.
topic.asp?TOPIC_ID=7370

[Edgardo_Rosatti]

Esatto Andrea, 4 segnali.
Su 4 moduli 2 saranno di blocco, quindi un segnale per binario per ogni blocco, uno sul pari ed uno sul dispari.

Per lo stoccaggio e trasporto si potrebbero usare le testate provvisorie che avanzano quando monteremo quelle in betulla per
realizzare una specie di coperchio. I fori o lo scasso delle testate avanzate potrebbero servire per bloccare il modulo in sicurezza.
Non so, magari dico una stupidata, ci dovremo studiare un po'.

[Edgardo_Rosatti]

Ultimo aggiornamento sul supermodulo:

La struttura dei 4 moduli è completa, mancano solo le rifinirure sui piedini delle gambe che verrano realizzate a breve usando delle bussole da falegname con passo M6.
Devo dire che come diceva Giuseppe andranno aggiunti dei traversini alla base delle gambe per bloccarle al meglio, effettivamente sballonzolano un po'... avevi ragione[:I]

Ora manca di montare le testate definitve (quando disponibili) e determinare
una gestione del tracciato, che poi è la parte più bella.

Ciao neh!

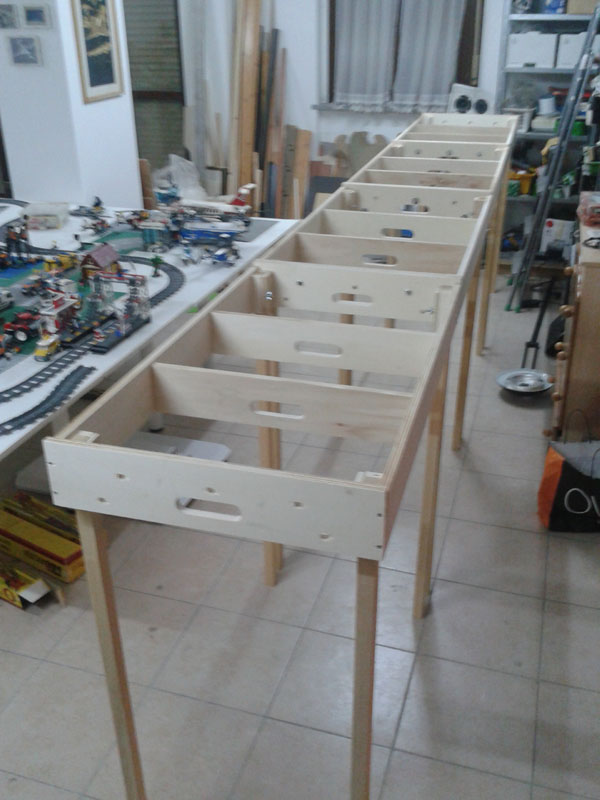

Vista laterale:

119,26 KB

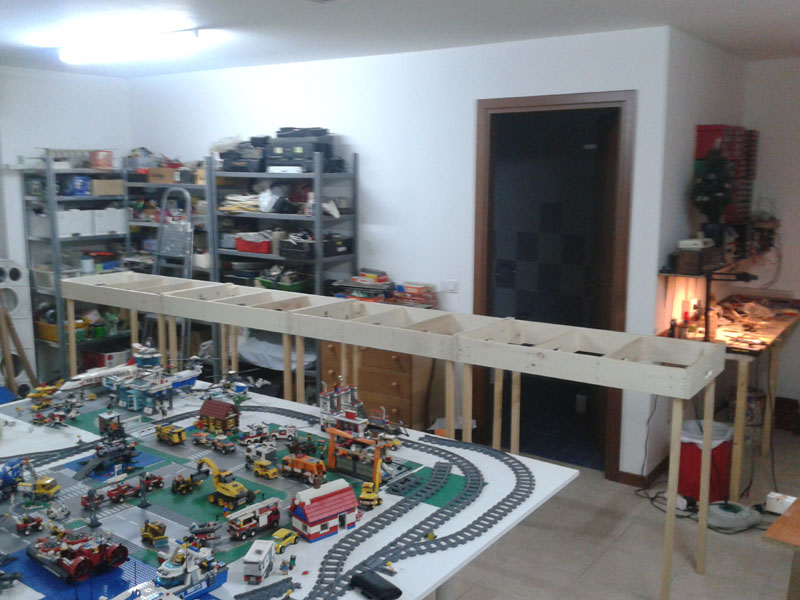

Vista frontale:

[Andrea]

Fantastico Edgardo, ero ansioso di vedere le foto.
Certo che 4 di fila fanno impressione....

Le testate dovrebbero arrivare tra una settimana.
Per quanto concerne la gestione del tracciato potremmo posizionare i due moduli già definiti (mio e di Riccardo) alle due estremità.
Dobbiamo invece ragionare su quelli centrali.
Avevo lanciato l'idea della piattaforma, certo che ci vorrebbe un po' per realizzarla?
Idee alternative?

[Riccardo]

Incredibile.....
Edgardo, super
sento già il rumore dei convogli.....

[Edgardo_Rosatti]

Tnx!!

[Fabrizio]

Molto bello Edgardo Senti, ma per l'incastro delle gambe, praticamente da un lato ci sono le viti, poi dall'altro c'è il galletto. Per mettere la gamba uno allenta il galletto,mette la gamba in sede e poi stringe. Funziona così?

[Marshall61]

...bel colpo d'occhio Edgardo!!!!....la "magia" del modulare.....

Ciao, Carlo

[Edgardo_Rosatti]

Molto bello Edgardo Senti, ma per l'incastro delle gambe, praticamente da un lato ci sono le viti, poi dall'altro c'è il galletto. Per mettere la gamba uno allenta il galletto,mette la gamba in sede e poi stringe. Funziona così?

Esatto Fabrizio, ho seguito la foto della guida che funziona proprio così.
Per la vite ho usato una barra fiilettata per risparmiare un po', ma è forse più comodo montarne una passante.

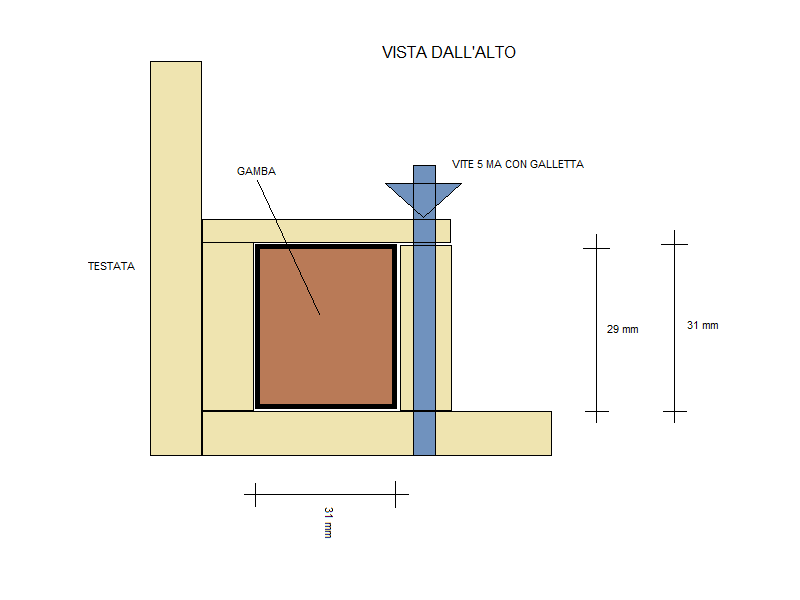

Il disegno allegato fa un po' pena ma si dovrebbe capire.

Gambe:

16,27 KB

[Edgardo_Rosatti]

Per i piedini regolabili ho adottato questa soluzione:

Bussole da legno autofilettanti del diametro di 10-11 mm con filetto interno da 6MA.

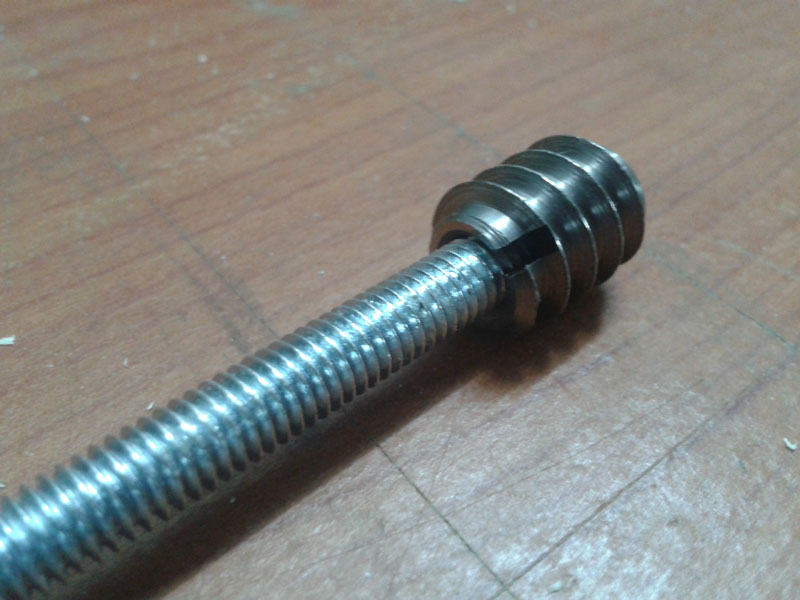

Bussola:

91,99 KB

Si fora la base della gamba con una punta da 7 mm per una profondità minima di 50mm.
Si fora nello stesso punto con una punta da 10 mm per una profondità di circa 10-12 mm (la lunghezza della bussola abbondante).

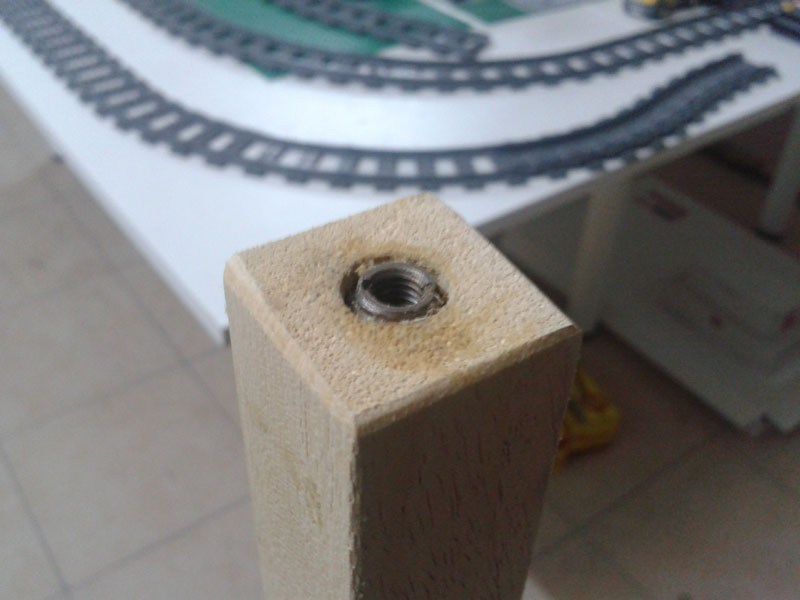

Bussola montata:

74,55 KB

Si inserisce la bussola nel foro della base con l'ausilio di un bullone avvitandola e mettendo prima un po' di colla vinilica o poliestere nel foro.

Ora basta inserire il piedino che potrà avere una regolazione di cira 50 mm.

Per il piedino non ho trovato nulla di pratico, quindi stavo pensando di sfruttare i ritagli della gamba in ramino per forarli ed inserire una barra filettata e tagliata a misura ed incollata con epoxy.

[giuseppe_risso]

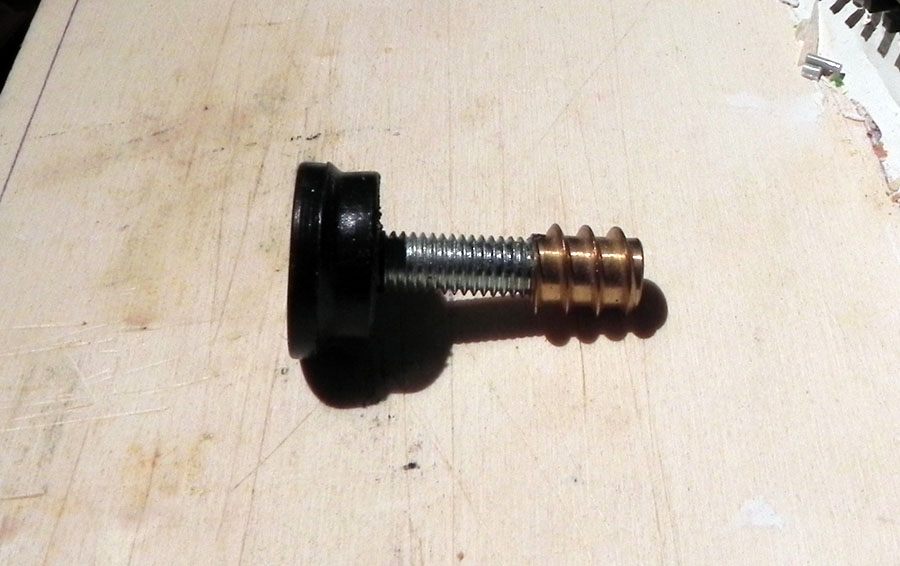

Per i moduli del plastico di Rivarolo ho usato questi:

Immagine:

103,26 KB

[Edgardo_Rosatti]

La bussola è praticamente la stessa (cambia poco) ... è che purtroppo non sono riuscito a trovare i piedini.
Questi sarebbero il massimo Giuseppe
Dove li hai trovati?

[Fabrizio]

Grazie Edgardo. Il disegno rende bene, non ti preoccupare Oggi ho guardato in garage, non so se riuscirò a usare quel modo e fare le gambe "standard" perché vorrei recuperare del legno che ho già. Penso che il modo sarà simile ma l'incastro gamba-modulo fisso, cioè senza stringere il galletto. Credo che andando la gamba ad inserirsi per circa 10 cm nella sede di incastro, dovrebbe rimanere ferma senza troppi problemi. Usando quel sistema mi verrebbe che dovrei mantenermi in piano per almeno una decina di centimetri sul lato frontale. Mentre per fare il mare, preferirei mantenermi in piano per soli 6 cm, quindi disporrei la gamba di 2x5 cm con il lato di 5 cm sul fianco, guadagnando qualche cm. Vedrò il da farsi....

[Docdelburg]

Le bussole io le trovo dai normali ferramenta; nei brico, se ci sono, sono piccole, del 6, invece dal ferramenta classico le ho trovate del 10 e dell'8 e ho trovato anche dei piedini più seri.

[giuseppe_risso]

Le bussole io le trovo dai normali ferramenta; nei brico, se ci sono, sono piccole, del 6, invece dal ferramenta classico le ho trovate del 10 e dell'8 e ho trovato anche dei piedini più seri.

Anche io le ho trovate da un normale ferramenta.
La bussola é del 10, i piedini... sai, qui cerchiamo di risparmiare

[Andrea]

Forse Edgardo le potresti trovare presso un Leroy Merlin, ho notato che hanno un assortimento decisamente maggiore rispeto ai classici Brico.

[Edgardo_Rosatti]

A dire il vero le ho prese proprio lì. Poi mi sono reso conto di averne un sacchetto pieno avanzato da quando mi feci i mobili, tipo quelle di Giuseppe in ottone, pazienza.
Il problema era trovare i piedini e ora che ci ripenso so dove trovare pure quelli... nel posto più ovvio; a Lissone dal ferramenta dei legnamè.

[Andrea]

Ultimo aggiornamento sul supermodulo: La struttura dei 4 moduli è completa...

Sabato mattina seduta operativa nel laboratorio di Edgardo.
Potrò finalmente vedere dal vivo lo scheletro dei quattro moduli.
Oltre ad Edgardo ed al sottoscritto, ci saranno Riccardo e la new entry Roberto (MrPatato76).
Pensate che Roberto, oltre ad abitare vicino ad Edgardo, lavora nelle stesso ufficio del mio vicino di casa!!
Il mondo è piccolo e... la scala TT cresce!

[Edgardo_Rosatti]

Se poi non combiniamo nulla col modulare, avremo di che giocare col lego [:o)]

Ciao

[MrPatato76]

Ci vediamo Sabato !!!!

Ciao a tutti

Roberto

[Andrea]

Edgardo, appena riesco posto il disegno corretto perchè questo è sbagliato.
Infatti il deviatoio sarà sinistro e verrà posizionato nel modulo di sinistra
