MODULO "viadotto autostradale"

[roy67]

Grazie Claudio. Lo scopo del pannello è solo di attivazione/disattivazione funzioni. Nel caso in cui dovesse esservi un problema ad uno dei circuiti, lo si può spegnere senza spegnere tutto.

A proposito di 380 volts... Pensavo giusto di installare una protezione in Lexan nella parte sottostante al modulo. Questo perché si avvale di alimentazione indipendente, non "succhiata" dal BUS. Quindi c'è un alimentatore 220/12 Vcc...

Se qualcuno infila, "inavvertitamente", la mano sotto al modulo... Diventa "biondo"......

[Docdelburg]

Mitici i pannelli di controllo di Roberto!

[roy67]

Mitici i pannelli di controllo di Roberto!

Ha ha ha.... Pure sbagliati....

E'.. Si! Purtroppo è sbagliato. E' troppo alto. Per inserirlo dovrei tagliare quasi tutta la sponda del modulo....

Rifare!

[Andrea]

Very beautiful!
Vien voglia di azionare gli interruttori a levetta.

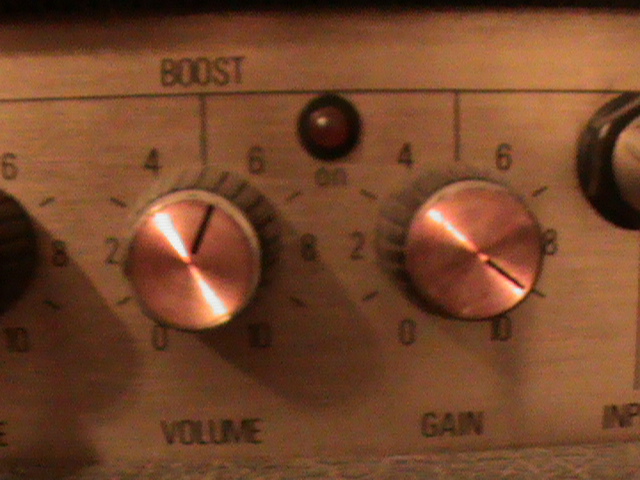

Ma questo... E' quello vero:

Rifare!

Come rifare?

[badmax28]

Ma daiiiiiiii Roy non dirmi che non avevi preso le misure prima??????
Non ci posso credere non è da te........

[roy67]

Rifare!

Come rifare?

E' già!

E' 80 mm di altezza. Il foro sarebbe di 70 mm. Rimane poca "carne" nel multistrato ove aprirò la finestra. 20 mm sopra + 20 mm sotto.

L'ho rifatto con altezza 40 mm di finestra.... Lasciando 35 + 35 mm di "nervo"

[roy67]

Ma daiiiiiiii Roy non dirmi che non avevi preso le misure prima??????
Non ci posso credere non è da te........

Sono un essere umano ed in quanto tale... Sbaglio.... [:I]

Il problema non è stato un errore di "sottovalutazione", ma di spazi fisici.

Sapendo che era "affogato" nel multistrato ho pensato a lasciar spazio per l'accesso alle dita per spegnere od accendere. Purtroppo non mi sono reso conto d'aver esagerato...

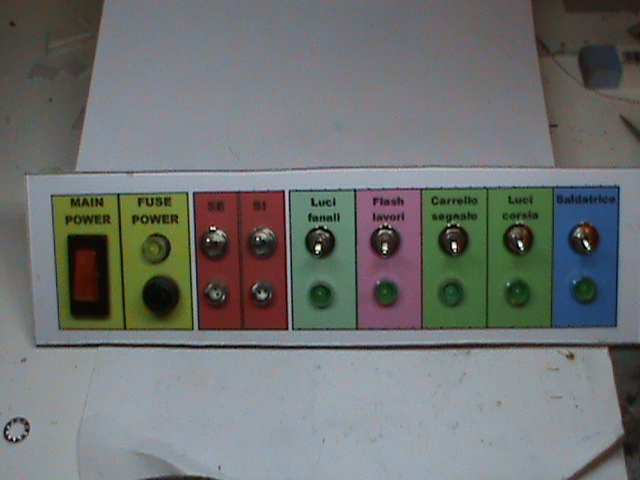

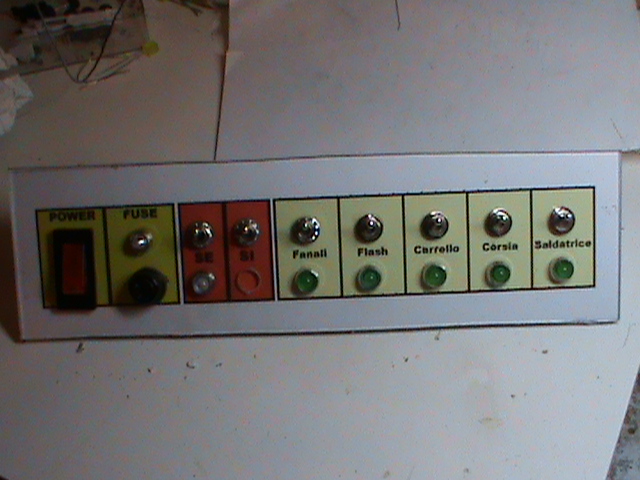

Ora va molto meglio (manca anora un led.. ma in 10 minuti lo inserisco):

Immagine:

148,43 KB

[roy67]

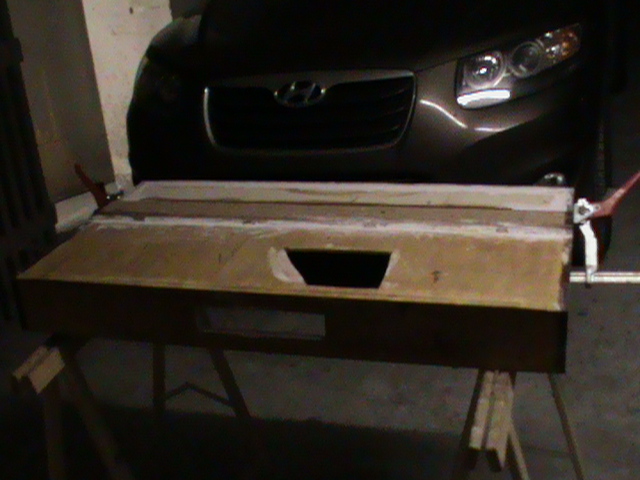

Ecco lo stato attuale del modulo:

Immagine:

134,6 KB

[Andrea]

OK per il viadotto autostradale ma francamente le Hyudai non mi pare assolutamente in scala.
Non ci siamo.

[Fabrizio]

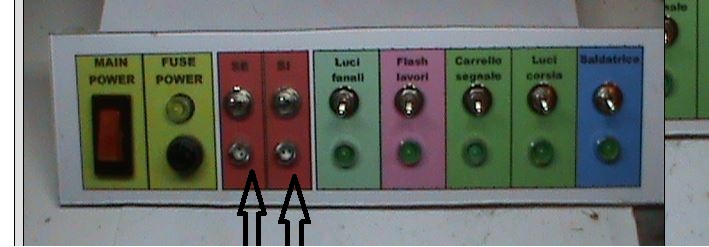

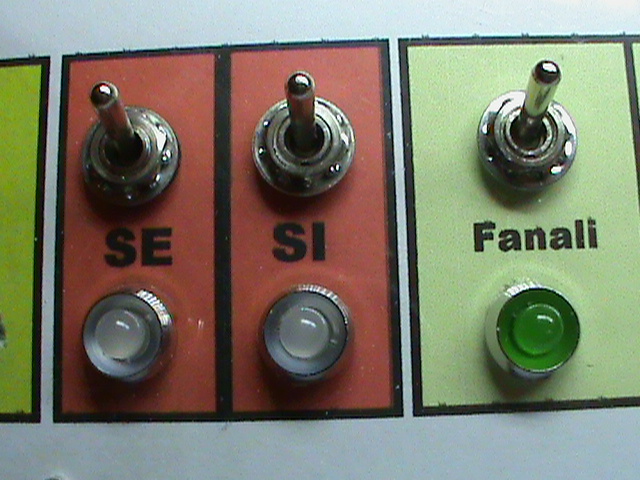

Ciao Roberto, a cosa servono e cosa sono i due componenti sotto gli interruttori SI ed SE?


Immagine:

51,28 KB

[roy67]

@ Fabrizio:

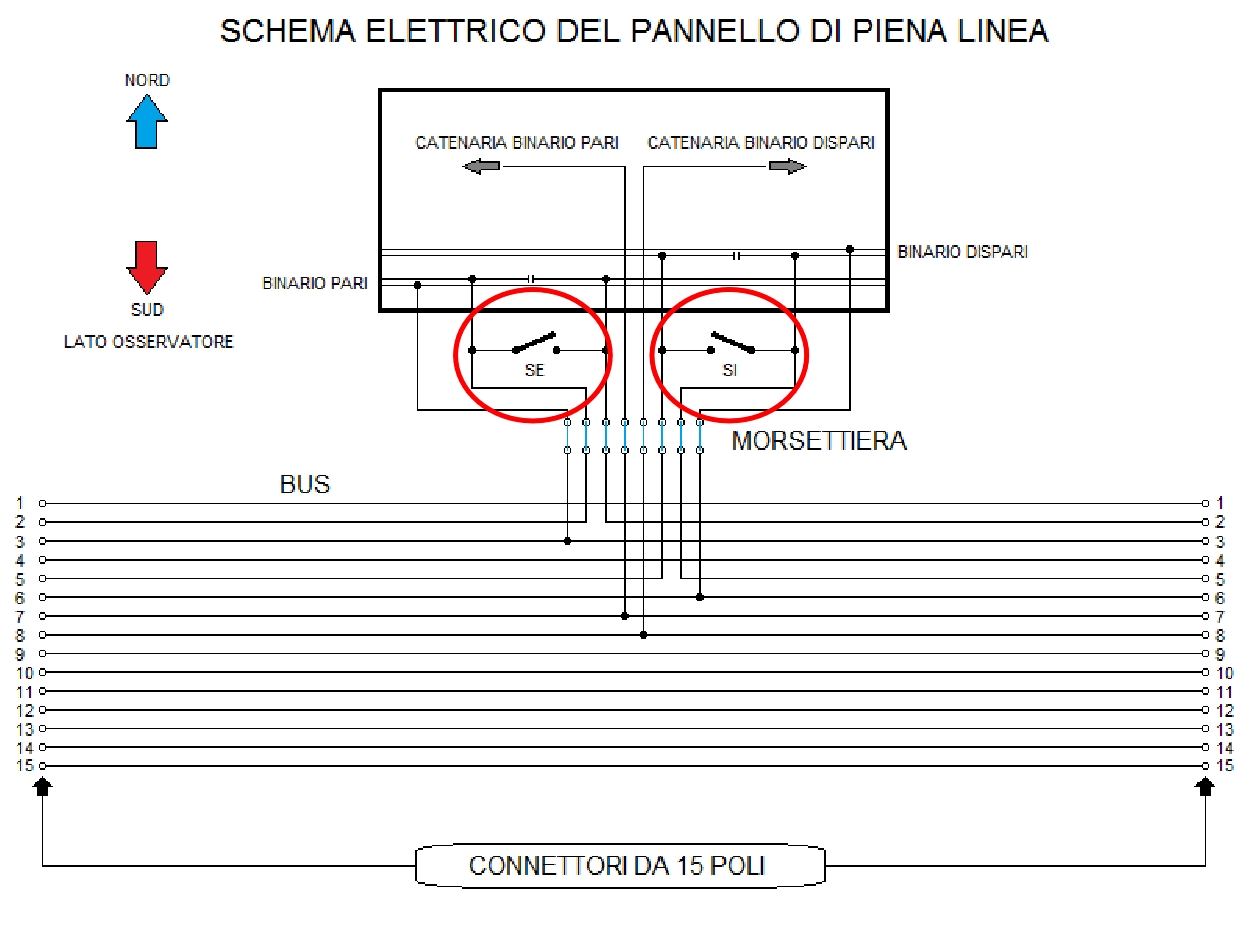

Gli interruttori SE ed SI sono per il sezionamento elettrico del modulo, come da normativa. Sono quelli nel cerchio rosso dello schema di Edgardo.

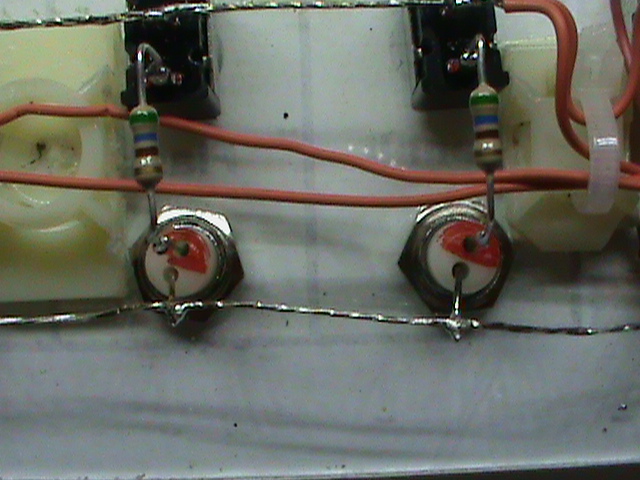

Sotto ci sono i led per la segnalazione continuità/sezionato. Nella foto risultano "strani" in quanto.. Non c'è il led.. ma solo il porta-led. [:I]

Immagine:

278,38 KB

@ Andrea: No. la Hyundai è in scala 1:1.. ma sembra in scala 2:1 quando è ora di lavarla...

Ma in fatto di viadotti autostradali... Ha più esperienza di me...

[Fabrizio]

Grazie Roberto, non avevo mai visto dei portaled . Quindi il led sarà illuminato quando l'interruttore è aperto o chiuso?

[roy67]

Si. Siccome il modulo avrà un alimentatore tutto suo, non ho badato al "risparmio energetico". Ho quindi inserito, anziché gli interruttori, dei deviatori a 2 contatti. Sul primo attivo/disattivo il sezionamento, sul secondo alimento il led spia bicolor. Rosso= sezionato - Verde= continuità.

Per sera metto una foto di alcuni tipi di porta led.

[Andrea]

... non ho badato al "risparmio energetico".

Per la scala perfe<font color="black">TT</font id="black">a è giusto non badare a spese.

[roy67]

... non ho badato al "risparmio energetico".

Per la scala perfe<font color="black">TT</font id="black">a è giusto non badare a spese.

He he....

Metto alcune foto di porta-led per chiarire il concetto a Fabrizio.

I led, quando vengono inseriti in un pannello di controllo, possono essere installati in "forma elegante". Cioè, anziché fare un foro nel pannello ed infilarvi il led... Che poi si staccherà, si sfilerà.... etc. possono essere inseriti in appositi contenitori da installare sul pannello. Contenitori che lo sbloccano in posizione.

Questi alcuni tipi:

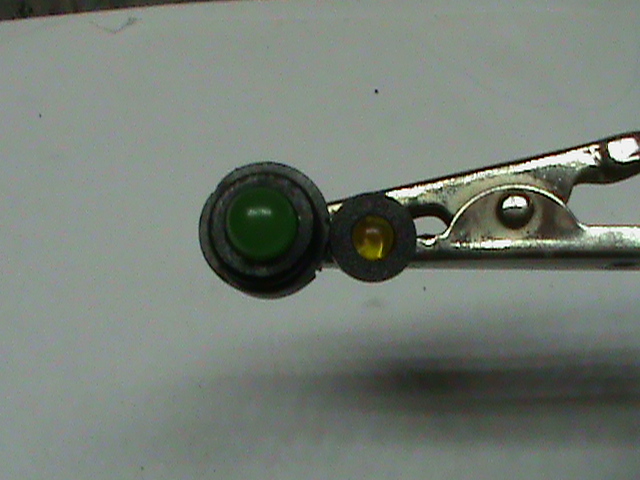

Porta led in plastica, a pressione, da 5 mm (a sx con led verde) e da 3 mm (a dx con led giallo).

Immagine:

137,68 KB

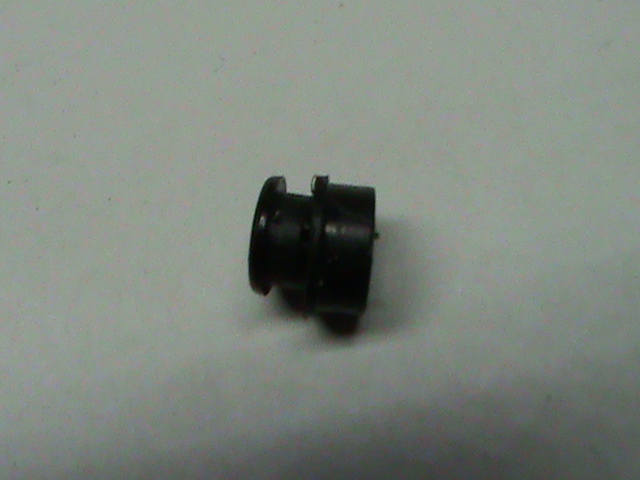

Porta-led in plastica a pressione "nudo":

Immagine:

125,48 KB

Questo il loro utilizzo (vedi led rosso al centro):

Immagine:

142,54 KB

Porta led metallici, con parabola, con serraggio a ghiera (quelli che ho usato nel pannello):

Immagine:

141,49 KB

La parte posteriore, con la ghiera che li serra al pannello:

Immagine:

144,1 KB

[Fabrizio]

Grazie dei chiarimenti Roberto, in effetti io avevo sempre installato i led semplicemente facendo un foro e fissandoli con un po' di colla. Ovviamente è un metodo alquanto arcaico.

[roy67]

Ma figurati Fabrizio.

Tornando al mio modulo.... Sto preparando il multistrato per fare il ponte, almeno la sagoma esterna sul profilo del modulo. Ma.. Ho un problema.

Cercando e cercando.. Non sono riuscito a trovare le misure e, soprattutto, gli angoli delle sezioni dei rilevati stradali, cioè, l'angolo laterale del terrapieno che porta al ponte. Anche spulciando vari siti del ministero della viabilità e trasporti, non si trova l'angolo d'inclinazione dei lati.

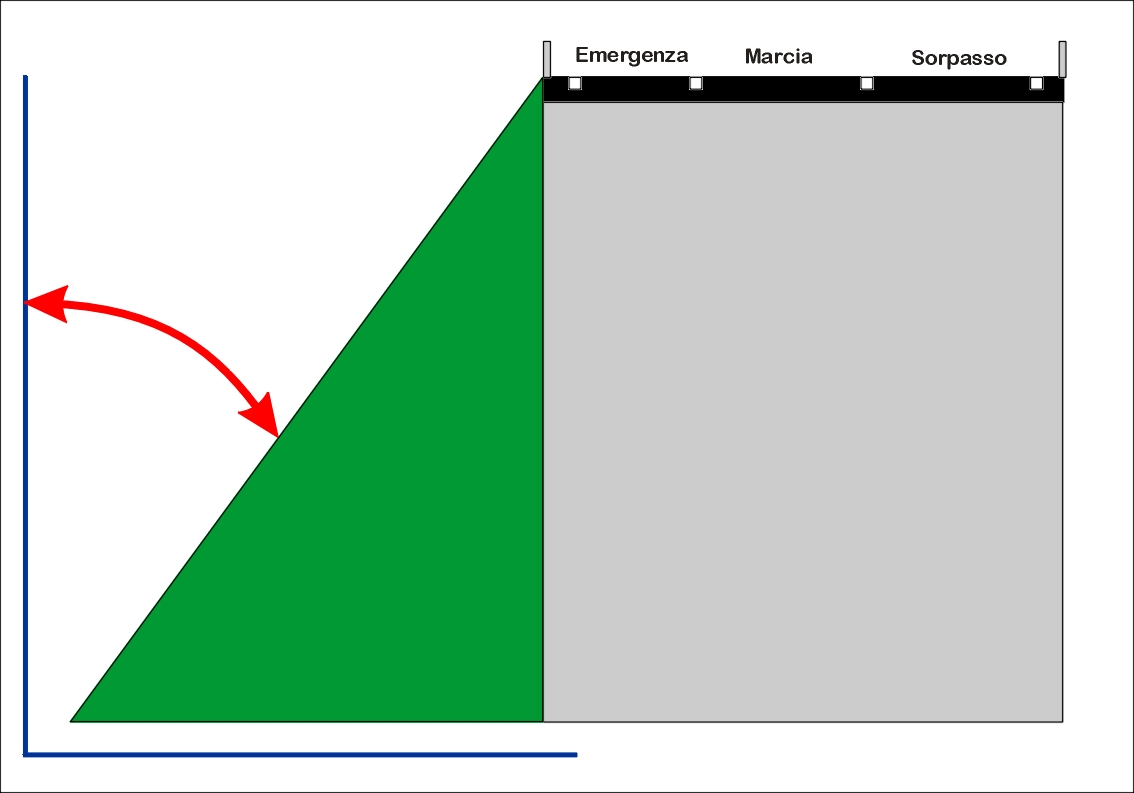

Per capirci meglio... L'angolo segnato con la freccia rossa:

Immagine:

82,93 KB

Facendo paragoni sul posto (nei viadotti intorno a Parma), ho potuto rilevare che tale angolo è variabile proporzionalmente all'altezza del viadotto. Ma sarà pur costruito con un certo criterio. Vi saranno sicuramente delle regole.....

Qualcuno saprebbe indicarmele?

[cf69]

Ciao Roy,
prova a guardare qua: http://didattica.uniroma2.it/assets/upl ... azione.pdf
A pagina 10 trovi i valori che richiedi, ma nelle pagine successive trovi anche dell'altro materiale, molto interessante.

Oppure, qua a pagina 45: http://books.google.it/books?id=ghy0uek ... &q&f=false

Se poi non ti dovesse bastare, cerca "angolo di scarpa" o ".... di scarpata" sul motore di ricerca e .......poi però, ti tocca studiare!
Buon lavoro!

[roy67]

Graziissssimeeeee Fabio!!!!

Era proprio quello che da giorni cercavo. Fra l'altro ho anche scoperto con che erbe vuole "seminato", per evitare gli smottamenti...

Considerato che la base è di ghiaia, ricoperta di terra, l'angolo non vuole inferiore a 47°.

Inoltre, domanda rivolta a chi ha già un modulo terminato:

L'altezza del ponte dovrà essere tale da poter far passare la catenaria.

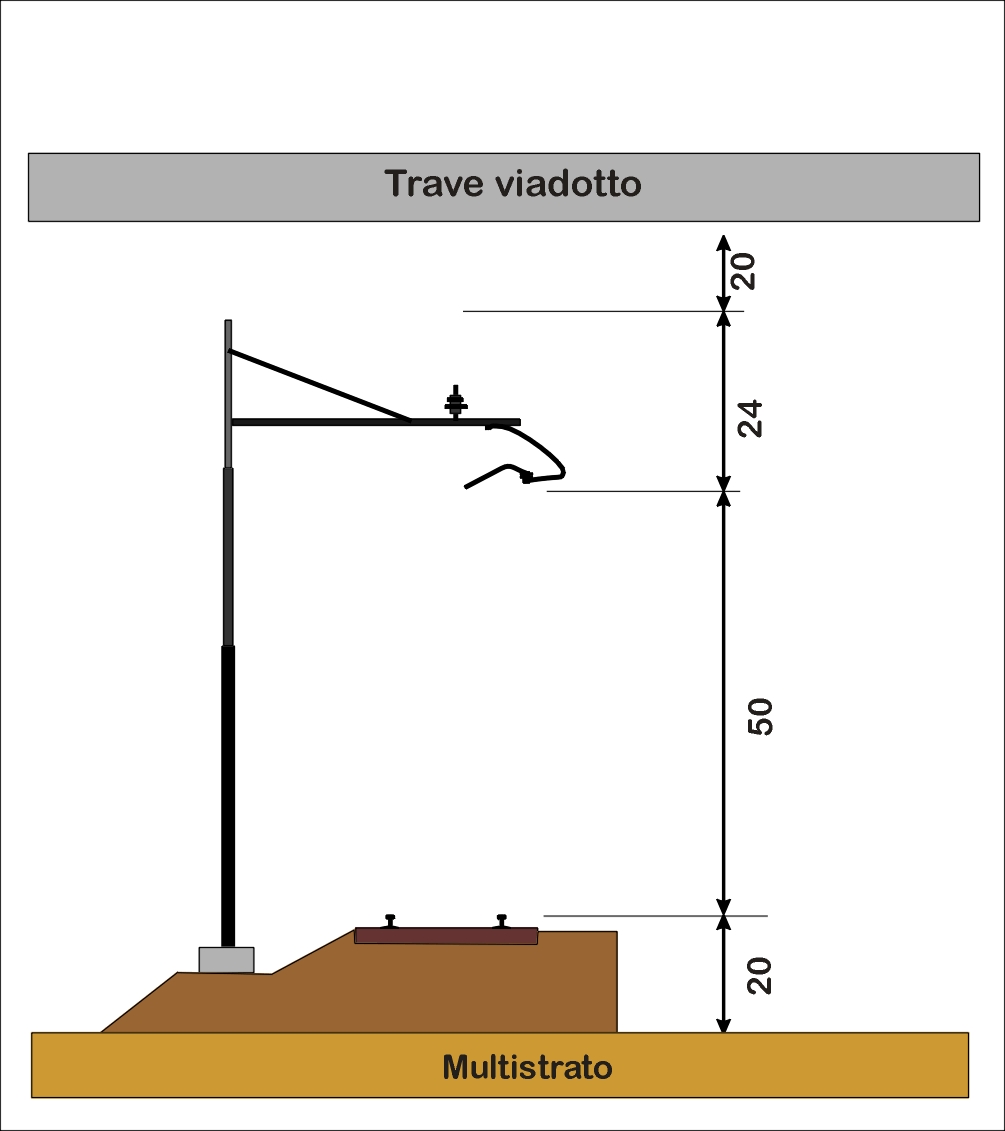

Facendo una serie di calcoli algebrici, prendendo a campione il disegno di un palo dal PdF delle norme modulare ho tradotto le seguenti misure.

Non avendo ancora costruito un palo, potrebbero essere corrette (mm più, mm meno)?
Scordo qualcosa?

Immagine:

104,15 KB

[Riccardo]

ciao Roberto,
la misura che hai riportato è OK, dal piano ferro all'estremità superiore del palo si hanno 74 mm. Poi con i 20 mm. di luce superiore sei tranquillo.

[roy67]

Grazie Riccardo. E' meglio chiedere una volta in più, che non chiedere e poi sbagliare.

Ora posso proseguire tranquillo. Nel week-end penso riuscirò a terminare tutti i lavori di falegnameria. Poi potrò iniziare la posa binari e la scenografia.

[roy67]

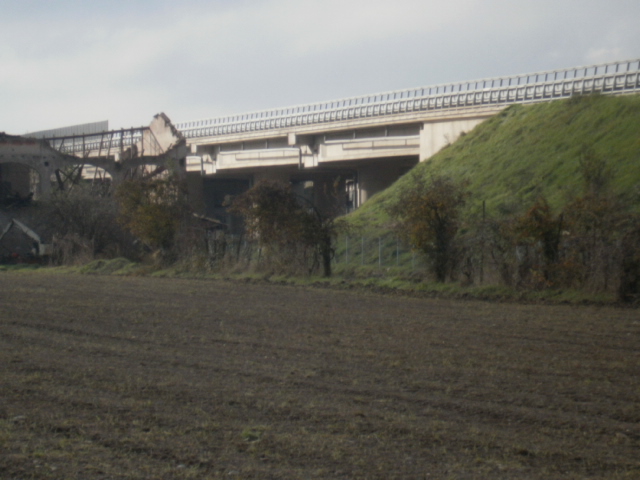

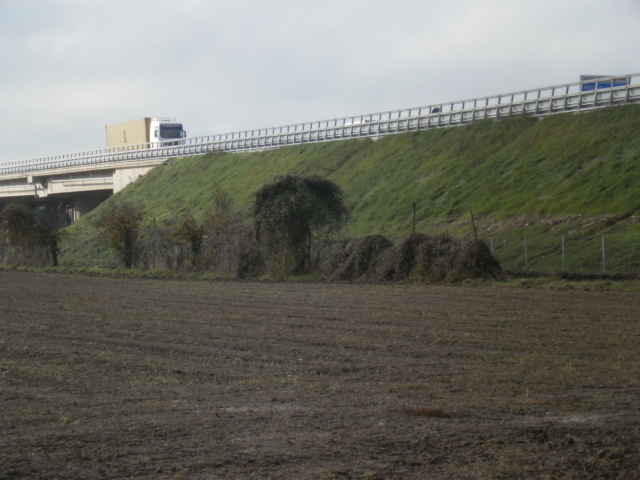

Ecco qualche foto, scattata al viadotto della Parma - La Spezia, in località Pontetaro (ove sovrapassa la linea Mi-Bo). Queste foto saranno d'esempio alla costruzione del viadotto.

Immagine:

145,88 KB

Immagine:

134,79 KB

Purtroppo, a causa del maltempo, le strade sterrate di accesso, per avvicinarsi ulteriormenete, non era consigliabile percorrerle.

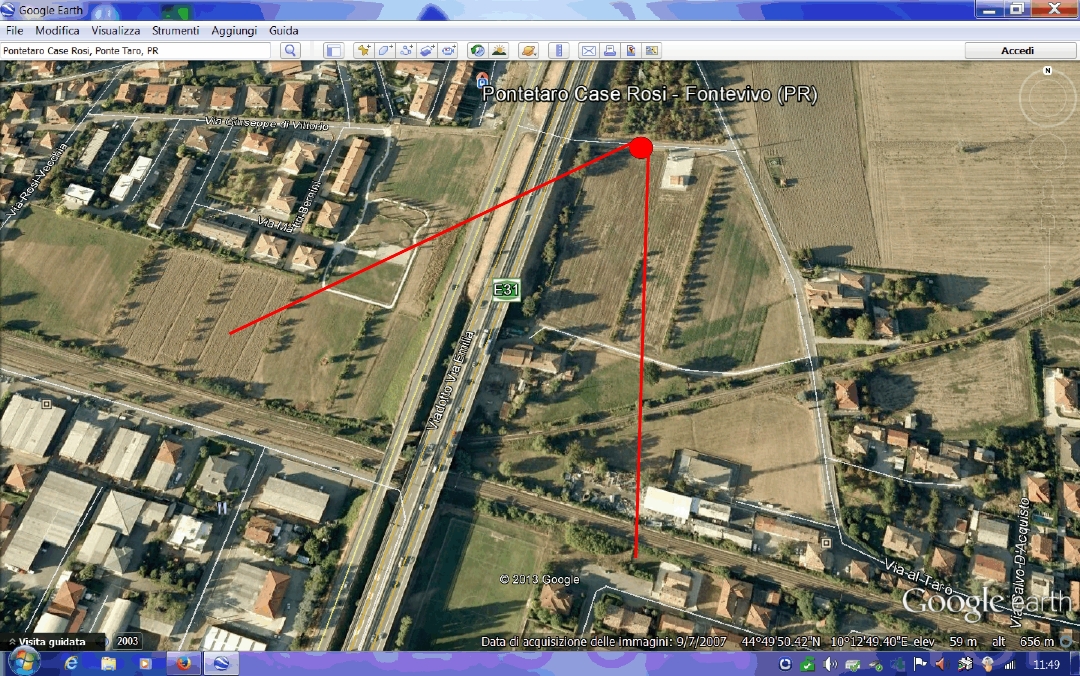

La foto è stata scattata come da schema seguente (infatti s'intravede il cartello blu della provinciale per Busseto).

Immagine:

804,3 KB

[roy67]

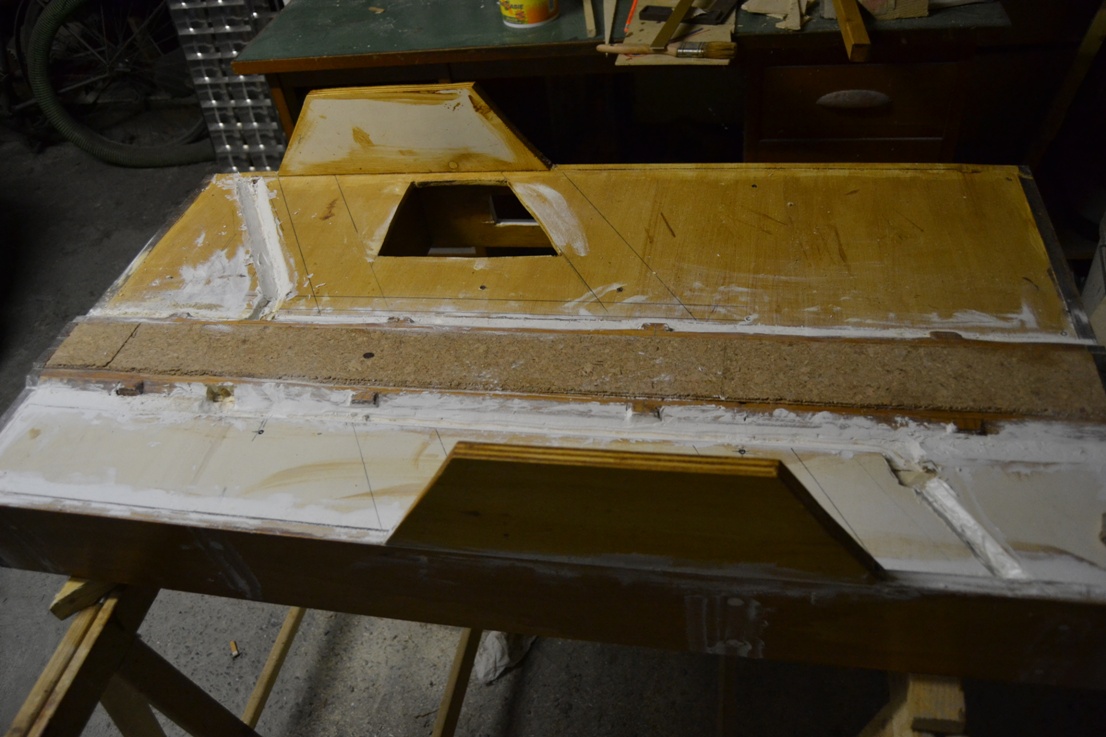

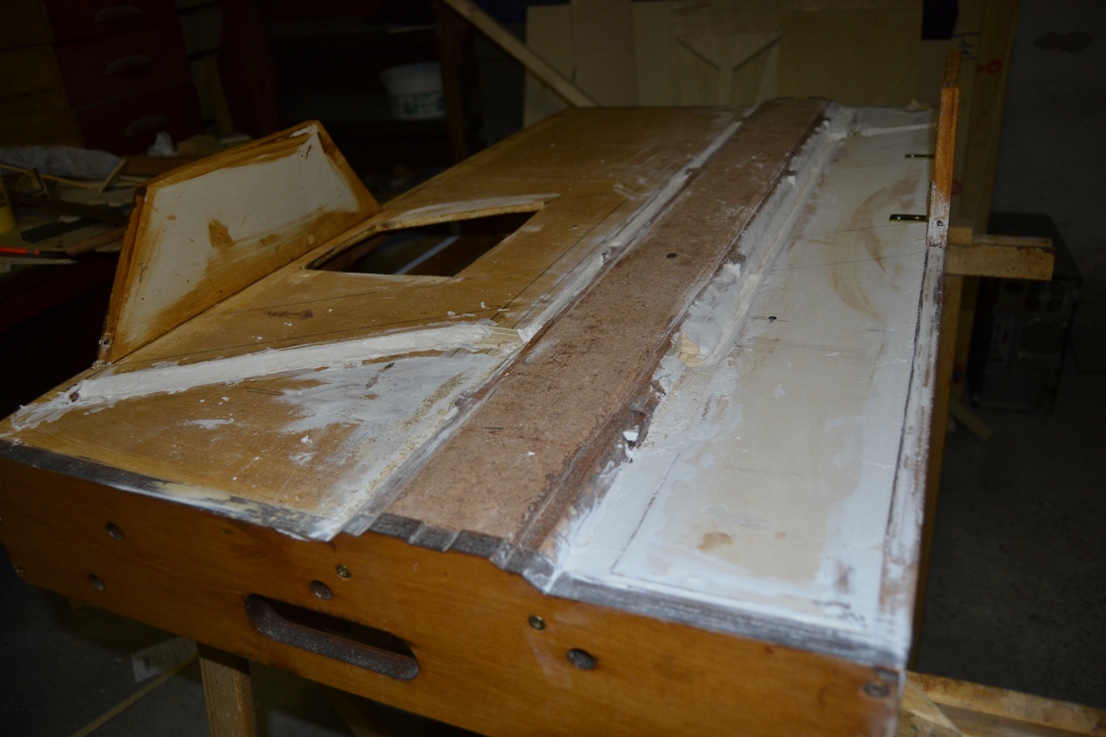

Anche il modulo sta prendendo forma. Ho inserito le spalle in multistrato che faramnno da "testa" al ponte.

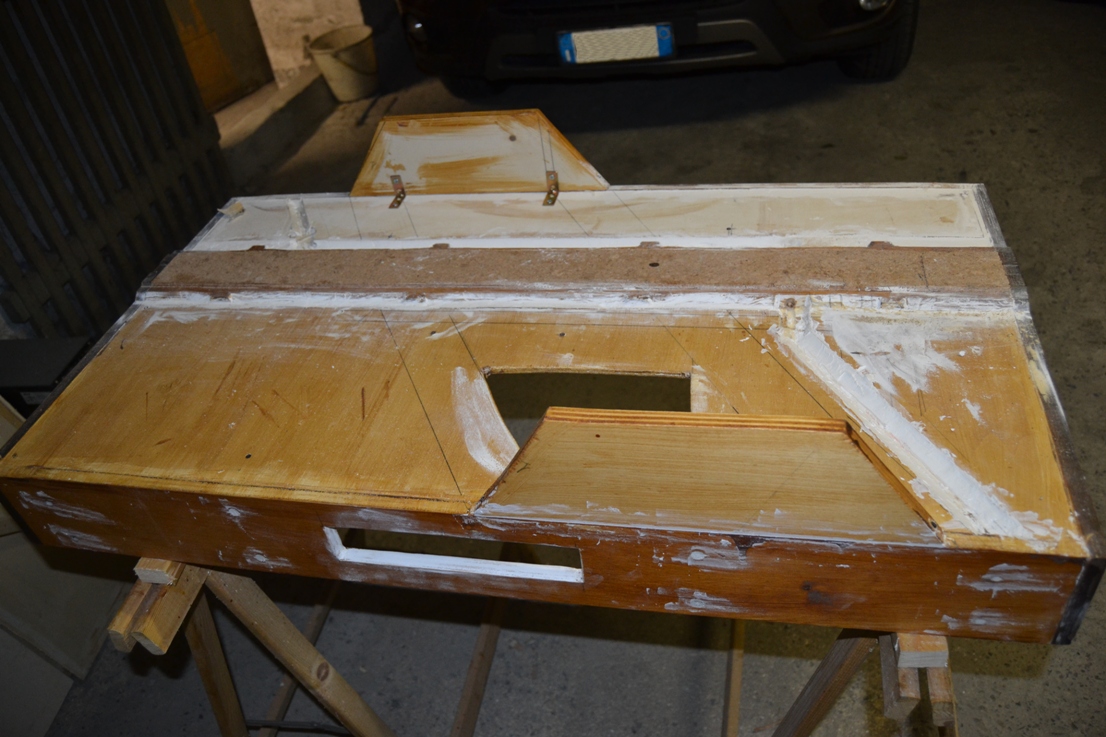

Alcune foto dei lavori eseguiti nel week end:

Immagine:

258,31 KB

Immagine:

354,01 KB

Immagine:

285,89 KB

[Riccardo]

Evvai Roberto,

[Andrea]

Molto bene Roberto.
Una sola domanda: poserai anche i binari sul modulo?
