MODULO "KarTTodromo Capotreno Models"

[roy67]

Andrea, butto la l'idea.
Io il fondo stradale dell'autostrada l'ho fatto in forex da 3 mm.
Se prendi una lastra, la ritagli come vuoi, la vernici a bomboletta con vernice opaca, poi fai le righe, i cordoli, e quel che vuoi.

[cf69]

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext"> stabilire la larghezza della corsia, a occhio direi circa 4mt, che [/quote]


Andrea, le dimensioni normalizzate per la carregiata di un kartTTodromo vanno da un minimo di 6 metri ad un massimo di 11metri.

[Andrea]

Andrea, butto la l'idea.
Io il fondo stradale dell'autostrada l'ho fatto in forex da 3 mm.
Se prendi una lastra, la ritagli come vuoi, la vernici a bomboletta con vernice opaca, poi fai le righe, i cordoli, e quel che vuoi.

La mia idea è quella di realizzare una cosa analoga ma utilizzerò la tecnica delle strade della valle incantata, compensato, gesso scagliola, carta vetra fine, colori acrilici...
La cosa che mi "preoccupa" è realizzare un tracciato credibile, in scala e ben fatto.
Per quello che vorrei realizzarlo su carta per poi riportarlo su... strada!
In questo modi riuscirei a realizzare le curve in modo preciso e non approssimativo.

Andrea, le dimensioni normalizzate per la carregiata di un kartTTodromo vanno da un minimo di 6 metri ad un massimo di 11metri.

Caspita! più di 6 metri, proprio non pensavo.
Domanda: con scarm si riesce ad impostare la larghezza della strada?
Con WT no e si hanno degli angoli "obbligati"

[cf69]

Neppure in SCARM si può impostare la larghezza della strada, però viene "scalata" automayticamente in funzione della libreria di binari scelta.
Per cui se scegliamo la tillig in TT viene fuori una strada con carreggiata di 50mm (5cm) che moltiplicato per 120 fà esattamente 6000mm, l'equivalente di una strada con carreggiata 6 metri.
Per la forma non c'è problema, la strada si modella come il binario flessibile, ha solo un raggio minimo da rispettare che nel nostro caso TT, è di 50mm.

La strada in 0 è larga 133mm. ("120 = 15960)
H0 è larga 80mm. ("120 = 9600)
N è larga 37mm. ("120 = 4440)
Z è larga 28mm. ("120 = 3360)

Giocando con le varie scale possiamo ottenere la riproduzione in piccolo, di strade reali con carreggiata da 3,36m a 15,96m; non resta che disegnare.......

[Edimau]

Neppure in SCARM si può impostare la larghezza della strada, però viene "scalata" automayticamente in funzione della libreria di binari scelta.
Per cui se scegliamo la tillig in TT viene fuori una strada con carreggiata di 50mm (5cm) che moltiplicato per 120 fà esattamente 6000mm, l'equivalente di una strada con carreggiata 6 metri.
Per la forma non c'è problema, la strada si modella come il binario flessibile, ha solo un raggio minimo da rispettare che nel nostro caso TT, è di 50mm.

La strada in 0 è larga 133mm. ("120 = 15960)
H0 è larga 80mm. ("120 = 9600)
N è larga 37mm. ("120 = 4440)
Z è larga 28mm. ("120 = 3360)

Giocando con le varie scale possiamo ottenere la riproduzione in piccolo, di strade reali con carreggiata da 3,36m a 15,96m; non resta che disegnare.......

@Fabio, io in Scarm non ho queste funzioni, mac'è da fare qualche aggiornamento del programma? Se si come?
Scusate l'O.T.

Maurizio

[Andrea]

Fabio... la sai lunga...
Se ti do le misure dell'ingombro e qualche indicazione di massima, mi butti giù una bozza?

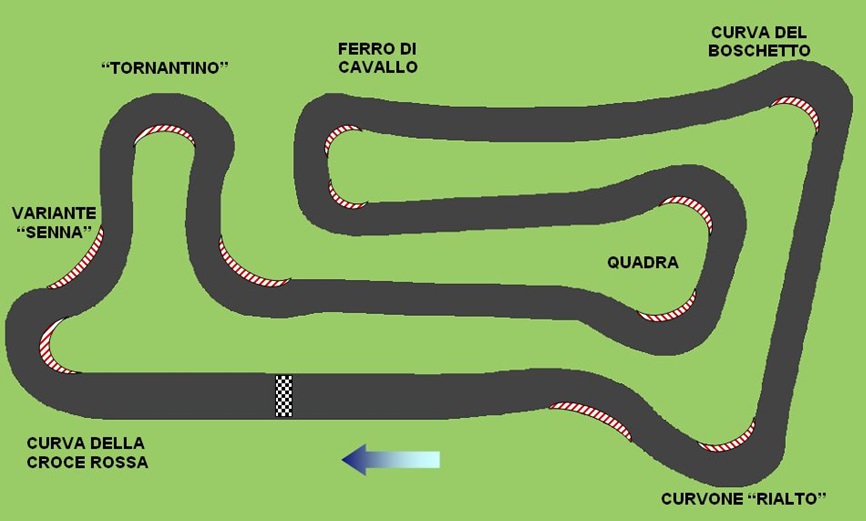

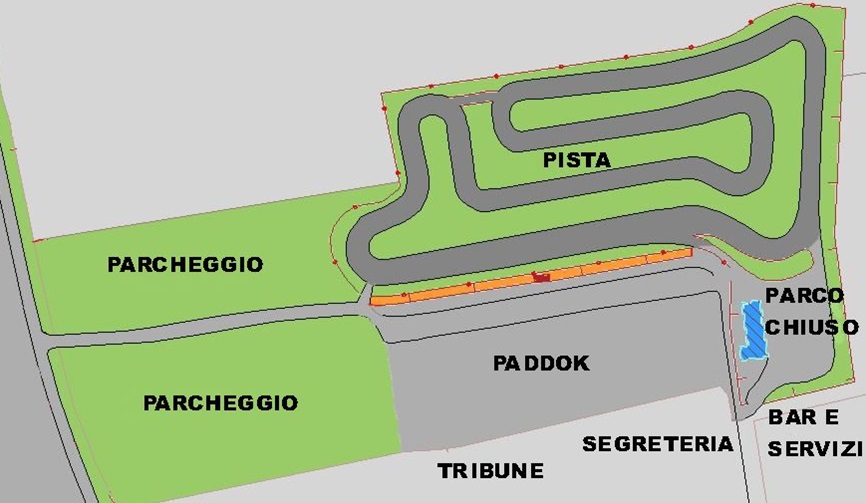

Ad esempio, un tracciato del genere farebbe al caso nostro.... ma ci starebbe?...



Avanzerebbe dello spazio per qualche "accessorio"?

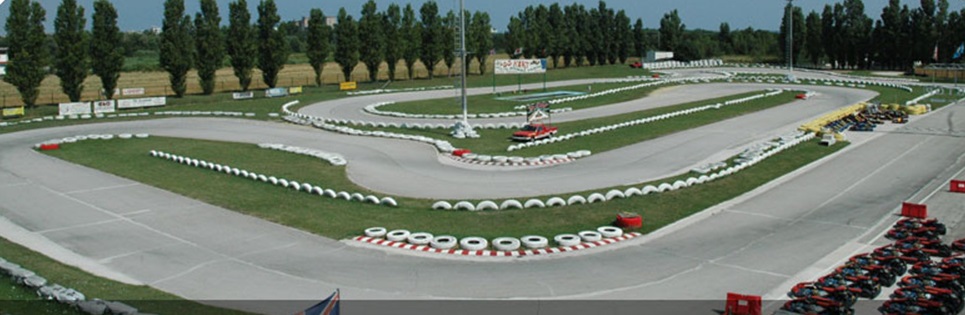

Altro esempio di tracciato che potrebbe fare al caso nostro.

[cf69]

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">Se ti do le misure dell'ingombro e qualche indicazione di massima, mi butti giù una bozza?
[/quote]

Ti avevo già detto di SI! poco più su!!

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">Ad esempio, un tracciato del genere farebbe al caso nostro.... ma ci starebbe?...[/quote]

Come faccio a saperlo a priori.........Tentare non nuoce..... occorrerà pazienza e disegnare fino a trovare la soluzione più idonea.

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">@Fabio, io in Scarm non ho queste funzioni, mac'è da fare qualche aggiornamento del programma? Se si come?
[/quote]

Maurizio, la funzione "strade" è stata introdotta dalla versione 0.9.24 - poi non ho ben capito a quali funzioni ti riferisci, se vuoi possiamo parlarne in area apposita (l'esperto risponde).

Attendo dati tecnici e/o immagini, per procedere con il disegno del file di progetto.
Grazie.

[cf69]

Andrea, ho fatto due prove "al volo" con il tracciato della pista che mi hai proposto, per cui non guardare la mancanza di accessori quali: la linea di partenza ed i cordoli in curva.

1 - Se consideriamo la carreggiata da 6m (rettangoli rossi), non ce la facciamo a rimanere nel poco spazio a disposizione e si sarebbe costretti ad infilare la ferrovia in galleria per riuscire nello scopo.

2 - Se consideriamo invece una carreggiata da 4m ed un kartodromo casalingo con corsia non regolamentare, si riesce a fare ciò che chiedi.

Qui di seguito, le immagini che mostrano il risultato ottenuto.

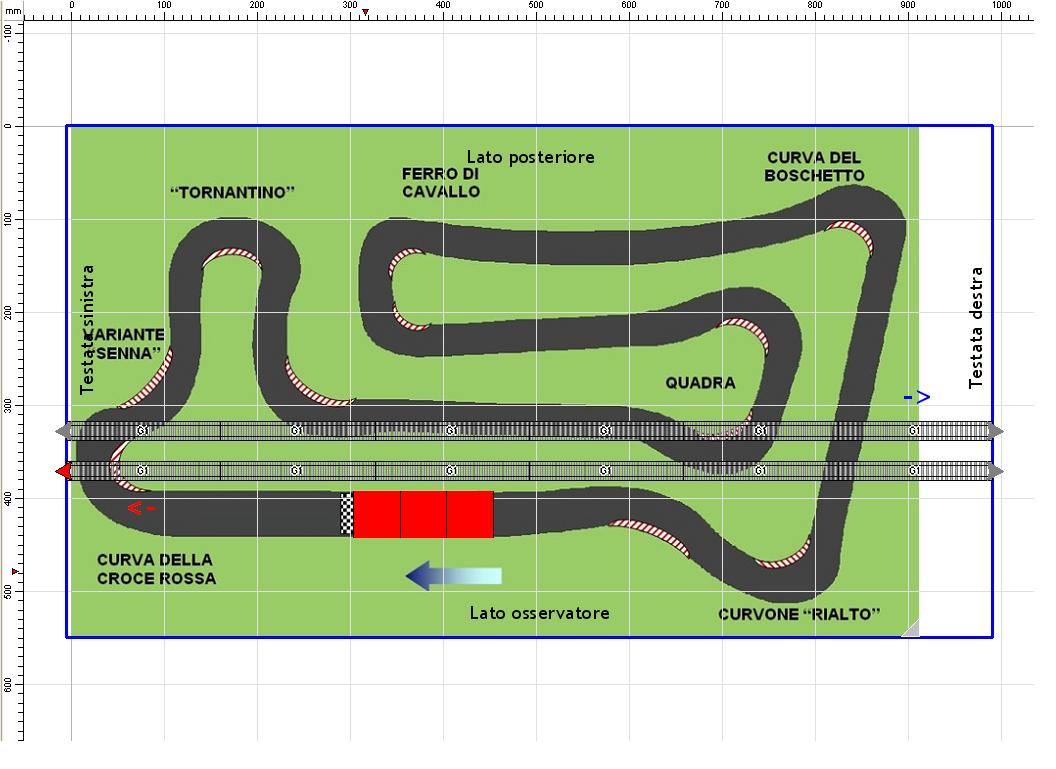

Immagine1: Carreggiata minima regolamentare 6 metri

107,33 KB

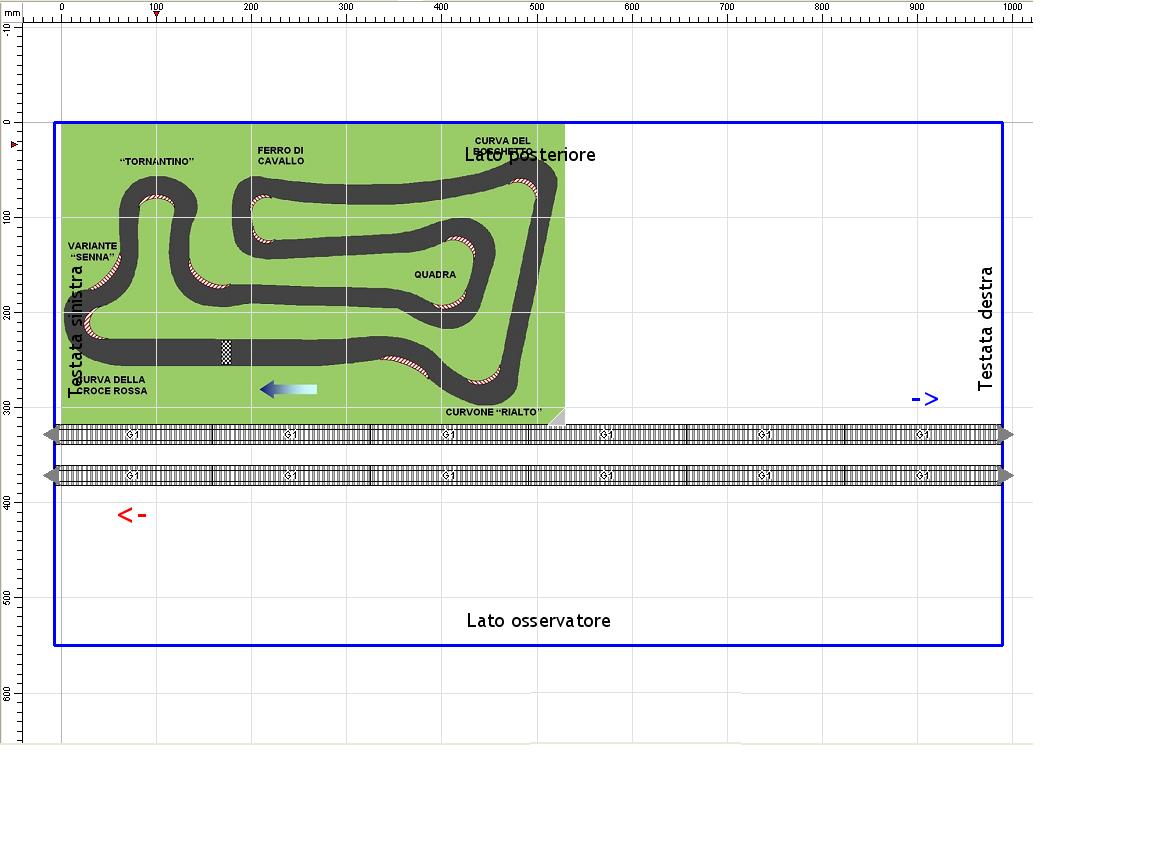

Immagine2: Carreggiata casalinga ridotta 4 metri

96,11 KB

Per i più volenterosi inserisco il file di SCARM e la relativa immagine che mostra il risultato ottenuto.
Non ho messo rilievi e altezze della pista, sappi che possiamo modificare l'altezza di ogni singola sezione realizzando dei sali_scendi anche in curva, come nei circuiti reali.

GAS_TT_modulo-piena-linea_mm996 Kartodromo 4m.zip (1,89 KB)

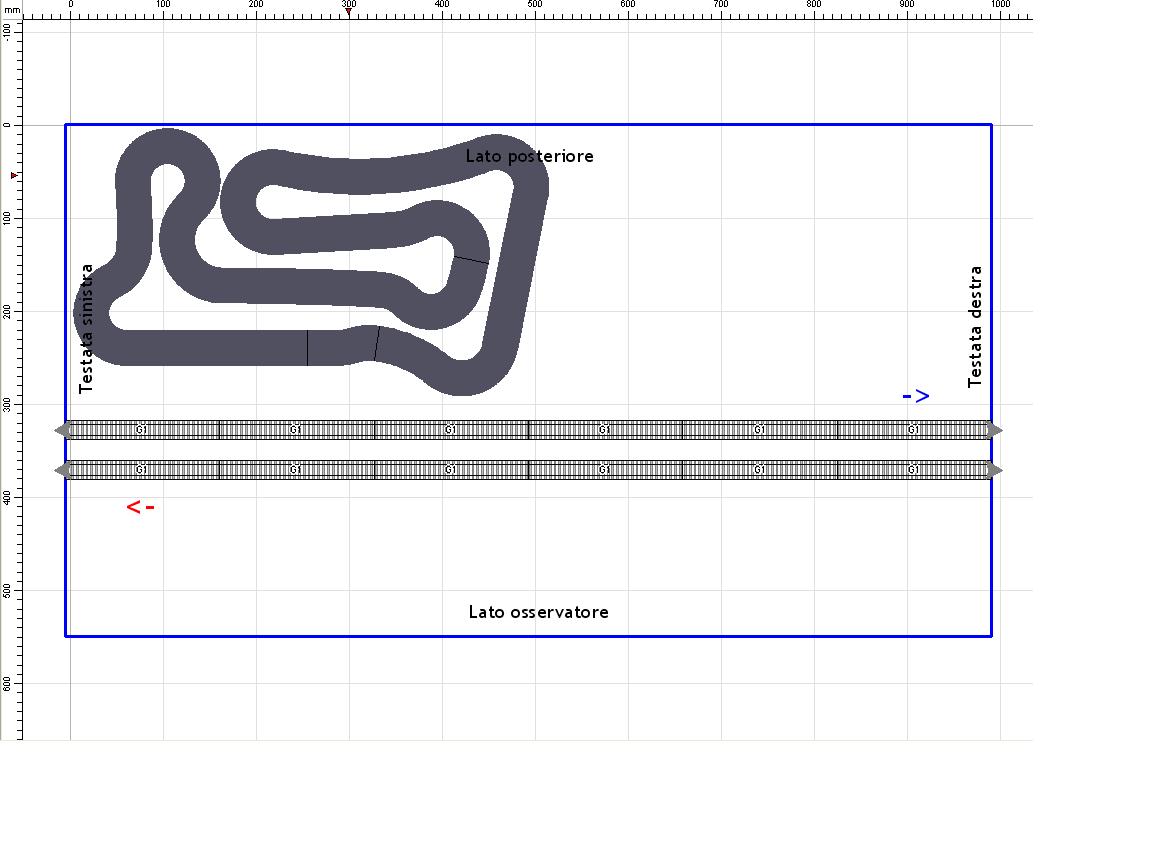

Immagine3: Carreggiata 4 metri con SCARM

90,46 KB



Attendo vostri INPUT.

[Flavio]

.... e fare che sia il kartdodromo sotto la ferrovia?
un bel ponte che passa sopra il circuito posto a lato di un torrentello?

[cf69]

A me sta bene tutto, non mi stancherò mai di collaborare nei progetti.......
Andrea deve decidere cosa vuole e cos'è meglio per il layout generale del modulare.

[Edimau]

A me sta bene tutto, non mi stancherò mai di collaborare nei progetti.......
Andrea deve decidere cosa vuole e cos'è meglio per il layout generale del modulare.

Ciao Fabio, potresti inserire il file di quello con carreggiata di 6mt? Una ideaccia l'avrei!

Maurizio

O.T Problema risolto. ho aggiornato scarm.

[cf69]

Maurizio, non posso inviarti il file perchè nel salvataggio andrebbe persa l'immagine di sfondo importata (la pista) e ti ritroveresti con il file del modulo in TT vuoto.

Per ottenere il risultato voluto, puoi fare in questa maniera:
- salva l'immagine della pista che ha postato Andrea sul tuo pc o in alternativa salva la mia immagine pista+modulo
- dall'area download del forum scarica il file SCARM del modulo piena linea e lo memorizzi sul tuo pc
- apri il file con SCARM e cliccando sul tasto sfondo (in alto al centro della barra con simbolo paesaggio riquadrato), importi l'immagine della pista fino e la regoli fino a farla coincidere con le dimensioni del modulo.

ATTENZIONE!!! Prima di disegnare la strada, scegli una libreria di binari in scala TT, altrimenti la strada non verrà disegnata nella scala giusta con carreggiata da 6m.

Io per realizzare la pista con carreggiata ridotta a 4m, ho aperto il file del modulo TT e selezionato un libreria binari in scala N senza selezionare/posare nessun binario sul tracciato del modulo.

Spero di essere stato chiaro nella spiegazione.
Saluti

[Andrea]

Andrea deve decidere cosa vuole e cos'è meglio per il layout generale del modulare.

Bene Fabio, ora ho le idee più chiare e ci ragiono.

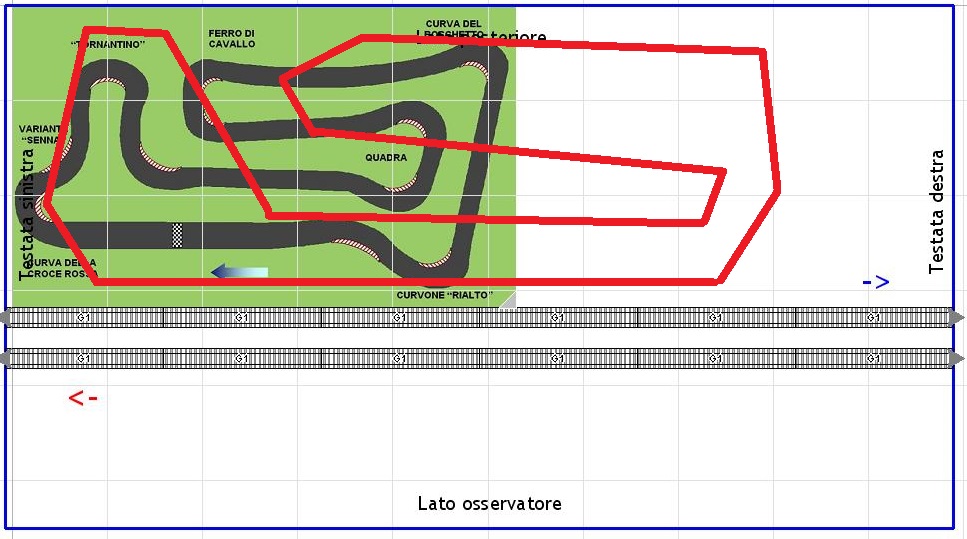

Ragionerei su questo tracciato ma allargato, vorrei che la pista dei kart la facesse da padrona e fosse al centro della scena...
In buona sostanza, una cosa similare...

.... e fare che sia il kartdodromo sotto la ferrovia?

Ci avevo pensato Flavio ma non mi convince, avremmo anche tutta la parte dietro i binari su un piano ribassato e poco visibile.
Inoltre ci sarebbe il problema dei due travetti di sostegno, scheda e quant'altro.

[cf69]

Ok Andrea, ricevuto!
Vorrei solo che considerassi se l'allargamento non va a sottrarre tutto lo spazio occorrente per le opere accessorie, quali: box, paddock, parcheggio, bar, strada per l'accesso ecc...
Ritengo inoltre che il dover per forza scegliere una carreggiata piccola, non ci consente di allungare troppo il tracciato per non farlo apparire sproporzionato.
Sarebbe meglio che si definissero le dimensioni max delle varie zone da attrezzare, per come avevi indicato nell'immagine che segue.
Vorrei inoltre sapere se la pista deve essere tutta in piano e se a livello superiore rispetto alla sede ferroviaria (collinetta?).
Grazie

[Andrea]

Grazie Fabio, premetto che ti dedicherò una curva.
Immaginavo ci fosse più spazio, bisogna ridimensionare il progetto.

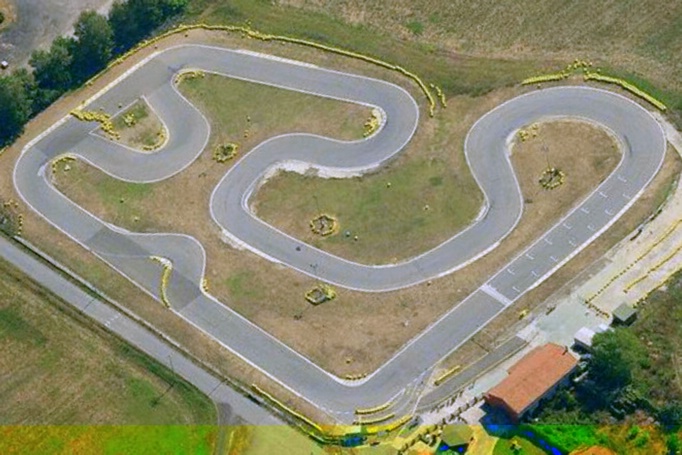

Farei una cosa analoga a questa:



Aggiungerei un piccolo spazio per ricovero kart/box ed eventualmente una piccola area verde.
Eviterei parcheggi, tribune e quant'altro.
Che ne dici?

[58dedo]

Eh no Illustrissimo et Eminentissimo Presidente Amministratore etc. etc., non si può creare un circuito kart senza tutto il contorno che necessita, che pur si voglia piazzale paddock, tribunetta con annesso ufficio direzione circuito, bagni pubblici, un accenno di parking, bar o autobar (veicoli adibiti a bar viaggianti) sono tassativi per una corretta ambientazione di un circuito di cotanta importanza!!!
E i mezzi? non può mancare un mezzo all'interno del paddock con gazebo come centro assistenza dei piloti che stanno provando in pista, ma i commissari di pista? Il servizio medico e pronto intervento?
Forza, forza qui c'è da produrre, le aree verdi ci sono già all'interno del circuito.
Buon lavoro

[saverD445]

Eh no Illustrissimo et Eminentissimo Presidente Amministratore etc. etc.....
............... un accenno di parking, bar o autobar (veicoli adibiti a bar viaggianti) sono tassativi per una corretta ambientazione di un circuito di cotanta importanza!!!

Illustrissimo presidente, concordo con quanto detto dal socio di maggioranza ( per peso ) della QUATERMAN s.r.l.

Saluti da oltremare , l'AD SEF s.p.a

[Riccardo]

concordo pure io....
Non dimentichiamo anche le signorine con ombrellino attorno i piloti

[Edgardo_Rosatti]

...
Azz!!! Se porta la metro così, sai gli scossoni!!!

Maurizio

Tranqui Maurizio, la metro si guida da sola

Qui per la cronaca ero a Maiorca per la prima volta su un kart.
E' troppo divertente guidarlo; sarebbe bello organizzare una garetta amichevole tra noi "vecchietti" giusto per valutare le misure della pista!

[Andrea]

Illustrissimi Soci della Quaterman srl, della l'AD SEF s.p.a e della Rigamonti & Partners, siete ufficialmente ingaggiati per realizzare il piazzale paddock, le tribunette, gli uffici di direzione circuito, i bagni pubblici, un parking, un bar o autobar, mezzi adeguati da inserire all'interno del paddock, gazebo con centro assistenza dei piloti, commissari di pista, struttura di servizio medico e pronto intervento, ombrellini, ombrelloni e quant'altro.
Augurandovi buon lavoro, l'occasione mi è gradita per porgerVi Cordiali Saluti.
L'Illustrissimo et...

[Edimau]

Va bene Andrea, visto che ti piace....vincere facile!!!
Vuoi spazio?

Divertiti qui!!!

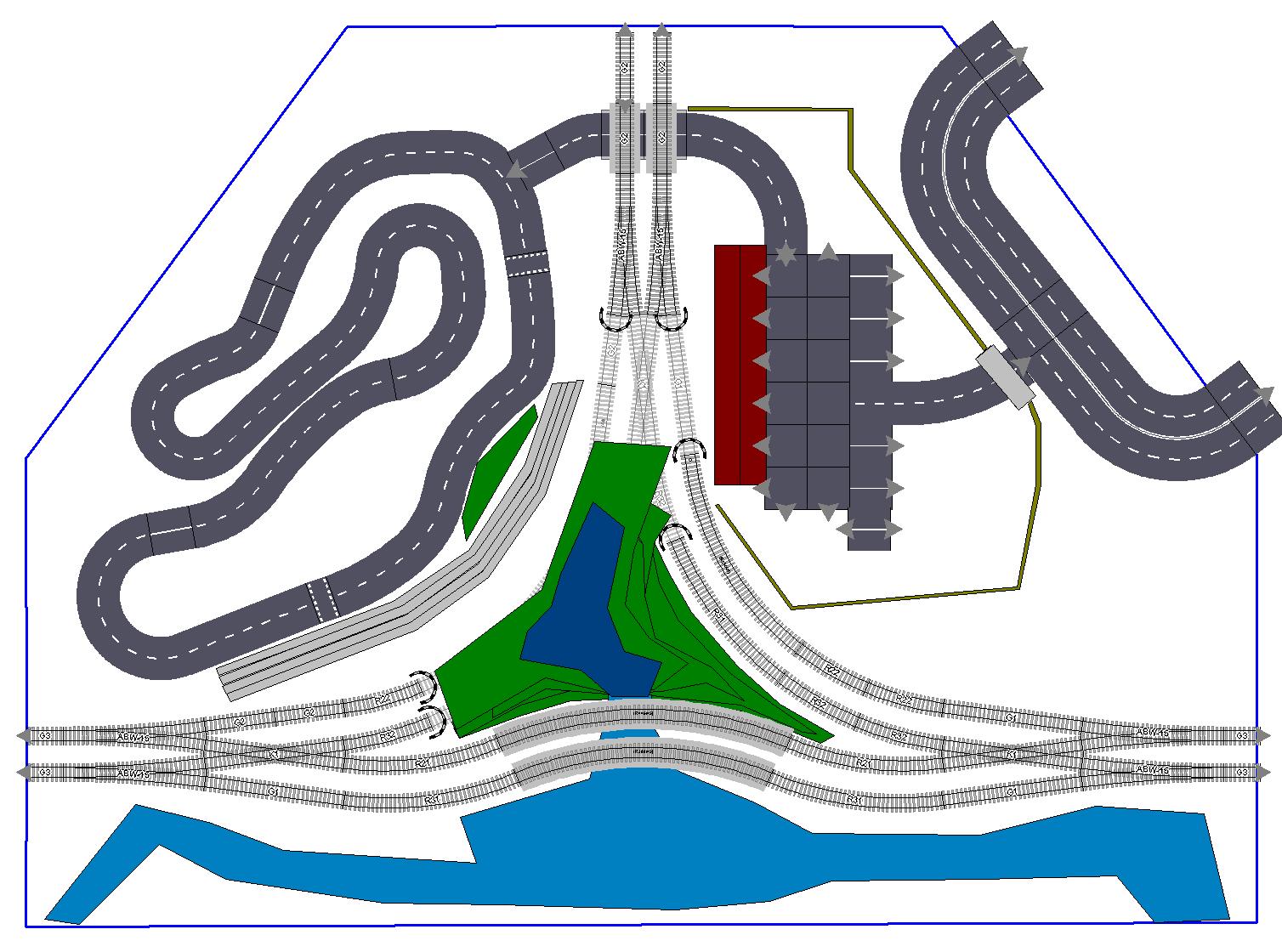

Immagine:

242,13 KB


[/img]


[/img]

Non mi prendere per matto, ma tutto è nato dal modulo bivio, e pian piano è venuto fuori quella disposizione dei binari, per...ma questo lo metterò in una Discussione a parte. Solo che l'idea è nata da: Avere il famoso bivio, avere la possibilità di usarlo anche come curva ambivalente; Avere la possibilità di usarlo come Anello di ritorno.
Elettricamente è meno complicato di quel che può sembrare( Se si usa una diramazione automaticamente vengone escluse le altre).

Maurizio

[Egidio]

Gran bel progetto quello proposto da Maurizio. Saluti. Egidio.

[Andrea]

Grazie Maurizio per la buona volontà ma... non fa al caso mio.
A parte le complicazioni di tipo elettrico, lo trovo piuttosto complesso e non mi piace da un punto di vista scenografico.
Chiaramente è solo un mio gusto personale, intendiamoci.
Poi non sono convinto su un bivio di questo tipo (sempre parere personale) che semplificherei al massimo.
Ma su questo avremo la possibilità di approfondire a Novegro.

[Andrea]

Tornando coi piedi per terra...
Fabio, puoi iniziare a partorire qualcosa... sinceramente non inserirei troppi accessori, mi è capitato di vedere dei kartodromi e sono piuttosto spogli.



Una struttura per ricoverare/parcheggiare i kart, un piccolo edificio con gli uffici ed eventualmente una zona parcheggio/area verde, potranno essere sufficienti.
Poi l'area devrà chiaramente essere tutta recintata.
Mi spiace, ma le signorino con l'ombrellino, le potrete ammirare in televisione in occasione dei vari G.P.
Meglio che niente.

A proposito... non mi dispiacerebbe illuminarlo... giusto per complicare un po' le cose.

[cf69]

Ok Andrea, ricevuto!
Mi viene da sottoporti una domanda, al fine di guadagnare spazio per la pista, sarebbe plausibile una zona servizi "al di quà" della linea ferroviaria con un piccolo sottopasso stradale per raggiungere il tracciato?
Altra domanda.... pista in piano o con variazioni di pendenza/altezza?
Inizio il disegno..................... a dopo


P.S.: Per facilitarmi il compito mi occorrerebbero delle immagini della pista con un lato parallelo alla ferrovia, immagini in pianta e non inclinate mi faciliterebbero il compito di non poco. Grazie
