MODULI "piattaforma girevole" e "ultimo casello"

[Edgardo_Rosatti]

Come prevedi di gestire l’inversione di polarità nel caso la rotazione della piattaforma sia di 180gradi?

Per ora con un semplice doppio deviatore manuale cablato come invertitore.
Successivamente programmando una porta di uscita ed un relè dell'Arduino che controlla il motore passo passo che gestisce il binario rotante.

[adobel55]

Mi era sfuggito
Possibilità di manovre in vista
Attendo sviluppi

[Andrea]

Era sfuggito anche a me, tuTTo molto interessante, bravo Ed!

[icovr66]

Complimenti Ed!!! Ottimo lavoro di upgrade!

[Edgardo_Rosatti]

Grazie a tutti come sempre

In questo aggiornamento ho installato la base per il supporto del perno di rotazione e del motore passo passo che verrà installato in seguito.
Ho prima realizzato al tornio quattro distanziali in ottone, forati e filettati all'interno che ho avvitato alle 4 viti che sporgono nel sottoplancia del modulo:

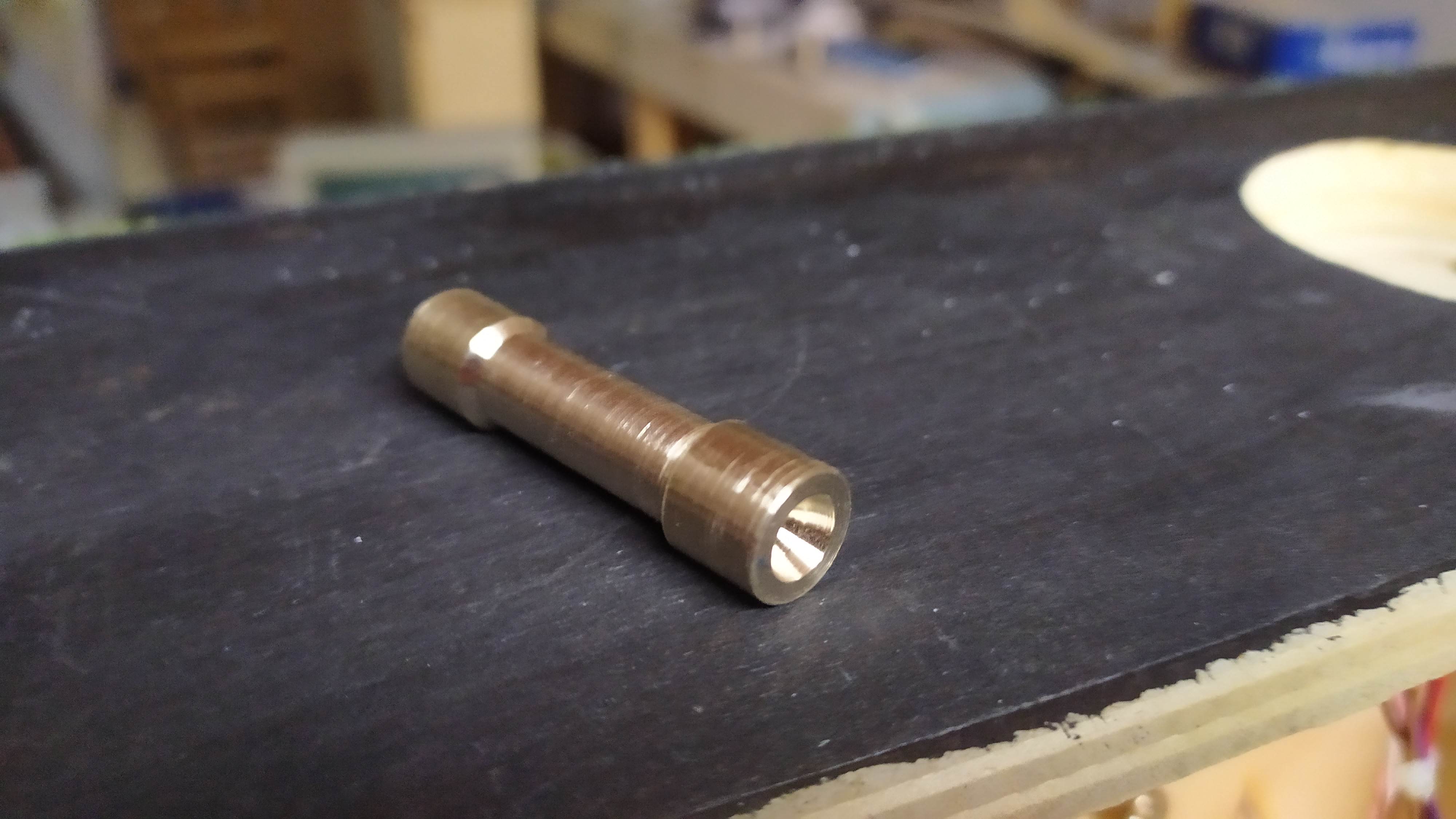

Distanziale tornito in ottone con foro passante filettato (3MA)

Una di quattro viti che sporgono sotto la piattaforma.

Le quattro viti sono disposte a quadrilatero il cui centro è il punto esatto di rotazione della piattaforma.

Distanziali avvitati e perno centrale.

Ai quattro distanziali è stato poi fissato con viti un pannello in forex da circa 15x15 cm e 5 mm di spessore che fungerà da supporto del motore passo passo.

Pannello in forex.

Per permettere al perno di ruotare correttamente e per consentire all'alimentazione del binario di rotazione di ricevere la tensione corretta, ho realizzato
uno scasso sul pannello in forex da 2,5 x 2,5 mm per ospitare una sottile piastrina di ottone con uno spinotto jack da 3,5 mm.

Spinotto femmina jack da 3,5 mm

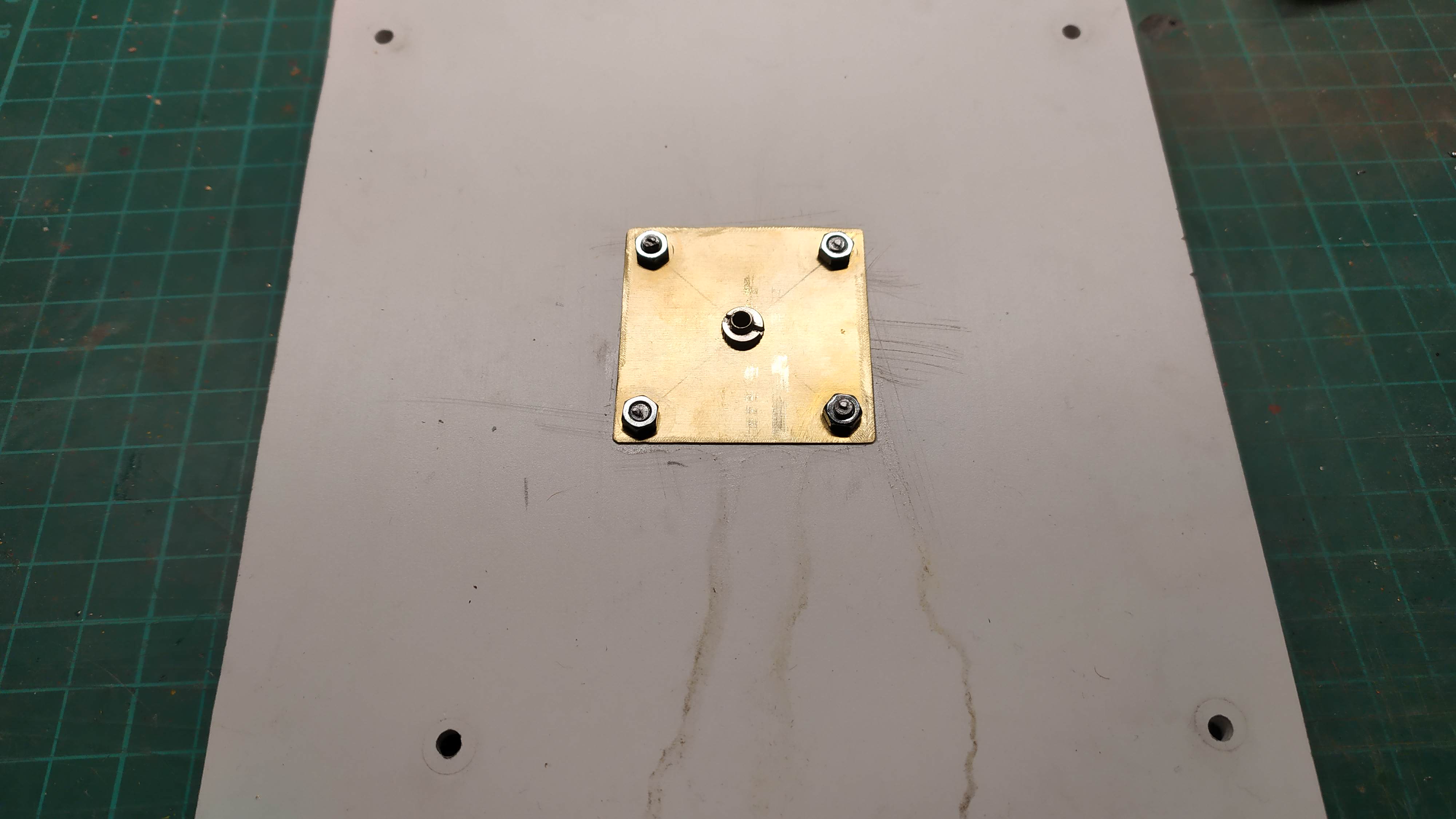

Perno e piastrina visti dall'interno:

La piastra in ottone verrà incollata al supporto in forex al termine del montaggio, cioé quando avrò installato gli ingranaggi ed il motore.

Al prossimo aggiornamento.

[Edgardo_Rosatti]

Completamento della meccanizzazione.

Breve video:

VID_20250122_175304.mp4

(86.65 MiB) Scaricato 2431 volte

A Verona proveremo a menovrare il tutto.

[IpGio]

PerfeTTa... soTTo tuTTi i punti di vista!!!


IpGio

[58dedo]

grande Ed!!!

[adobel55]

Bello Ed

[icovr66]

Vai alla grande Ed!!! Bellissimo!

[Edgardo_Rosatti]

Grazie a tutti!

Qualche info:
gli ingranaggi sono stati recuperati da una stampante in disuso a getto d'inchiosto di una nota marca; sono piene di cosine interessanti.
Le guide, i supporti ed i perni sono tutti in ottone realizzati al tornio e dove necessario filettati da 3MA.
Tutti i particolari sono smontabili per una futura manutenzione e/o rielaborazione.
La piastra di supporto è in forex da 5 mm di spessore.

Il motore passo passo ed il driver sono realizzati con Arduino UNO il cui progetto è visibile qui:
Motore passo passo per piattaforma girevole con Arduino UNO - Fonte www.scalatt.it/forum

[Edgardo_Rosatti]

Manutenzione del modulo "Ultimo casello":

In questo modulo, in passato, durante una mostra a Candelo si è verificato un guasto al sistema elettronico di gestione del PL.
Ho quindi sostituito le schede guaste per riparare il sistema.

Logica di controllo del PL con interfaccia Bluetooth

Le schede sostituite sono un modulo Arduino Nano e un modulo BT HC05.
Il progetto del sistema è visibile qui: http://gasttlab.altervista.org/gasttlab ... a-livello/

Inoltre, si era staccato un rinvio del meccanismo delle sbarre che è stato completamente ricostruito:

Sbarra e rinvio riparati

Dopo la riparazione un breve video del sistema BT in funzione che usa un terminale contollato tramite smartphone:

PL.mp4

(76.05 MiB) Scaricato 2450 volte

La sbarra in primo piano non si alza completamente e sarà oggetto di una riparazione successiva.

Fondali:

I fondali sono stati fissati degnamente tramite bussole di ottone e viti in ferro svasate:

Viti e bussole

Ho realizzato anche delle boccole in ottone per fissare agevolmente le viti al pannello di sfondo:

Bussole montate sul retro dei moduli

Fondali montati

Il montaggio dei fondali rispetta le norme del modulare.

Infine ho eliminato il motore del deviatoio che collega la piena linea alla zona servizi in quanto inutile.
Ho successivamente fermascambiato il suddetto deviatoio bloccandolo in posizione di corretto tracciato:

Ho sistemato anche i comandi del modulo rinfrescando un po' la zona operatore:

Come ultimo aggiornamento sto aggiungendo dettagli nella zona servizi con materiale d'armamento e arredi vari.

[eroncelli]

...

Infine ho eliminato il motore del deviatoio che collega la piena linea alla zona servizi in quanto inutile.
Ho successivamente fermascambiato il suddetto deviatoio bloccandolo in posizione di corretto tracciato:

...

Quindi tale raccordo è solo di natura estetica, giusto ?

[Edgardo_Rosatti]

...

Quindi tale raccordo è solo di natura estetica, giusto ?

Da come ho scritto in effetti sembrerebbe di si, ma in realtà, il tracciato dei servizi sarà funzionante con locomotori da manovra tramite JRMI Arduino UNO
e Raspberry (DCC++) in modo indipendente.
Questo sistema, tramite smartphone mi permetterà di far interagire il pubblico durante le varie manifestazioni a cui il GASTT parteciperà.

Il fermascambio al deviatoio si è reso necessario per evitare possibili interferenze con il traffico analogico del modulare che è per sua natura indipendente.

[MrPatato76]

Mi raccomando: devi isolare elettricamente i due circuiti.

[Edgardo_Rosatti]

Mi raccomando: devi isolare elettricamente i due circuiti.

Certo, sono sempre stati isolati tra loro.

[Edgardo_Rosatti]

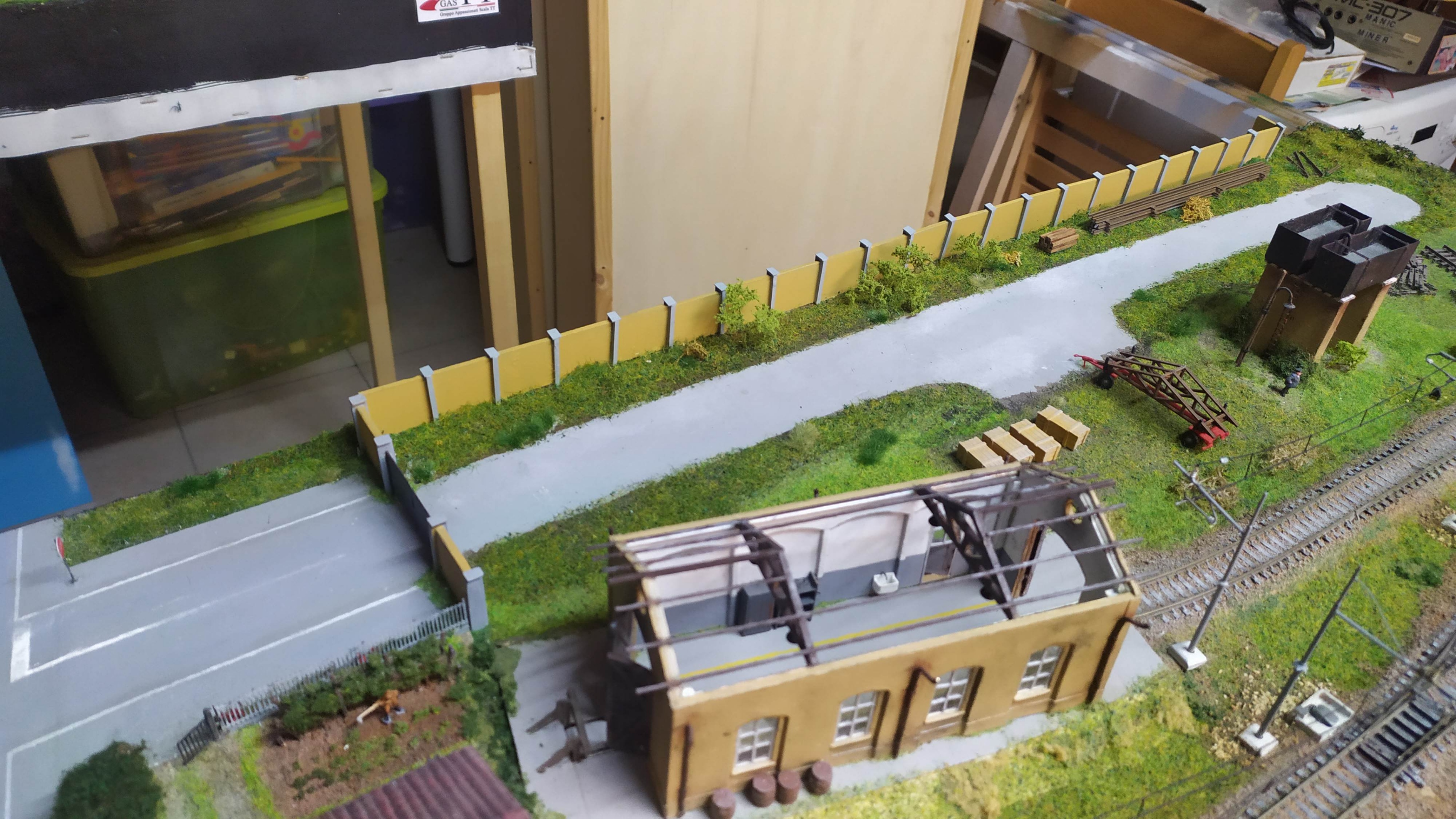

Ultimissimo aggiornamento prima di Verona 2025:

Montati tre lampioni autocostruiti in fotoincisione e aggiunta vegetazione qua e la.

Creazione murella per delimitare meglio la zona armamento.

É in fase di progettazione una torre faro di tipo FS da posizionare in questa zona.

[adobel55]

Ottimo Ed

[icovr66]

Ottimo lavoro Ed, sarà uno spettacolo vederlo a Verona!

[saverD445]

Ottimi aggiornamenti Ed
Peccato non poterlo vedere ora a Verona.
Mi rifarò a novegro

[Edgardo_Rosatti]

Purtroppo ho lasciato a casa il trolley con la centrale DCC ed i locomotori...

Sarà per la prossima volta.

[IpGio]

Succede Ed e poi un motivo in più per esserci al prossimo appuntamento...


IpGio
