Parco eolico

(a cura di Enrico RIDOLFI)

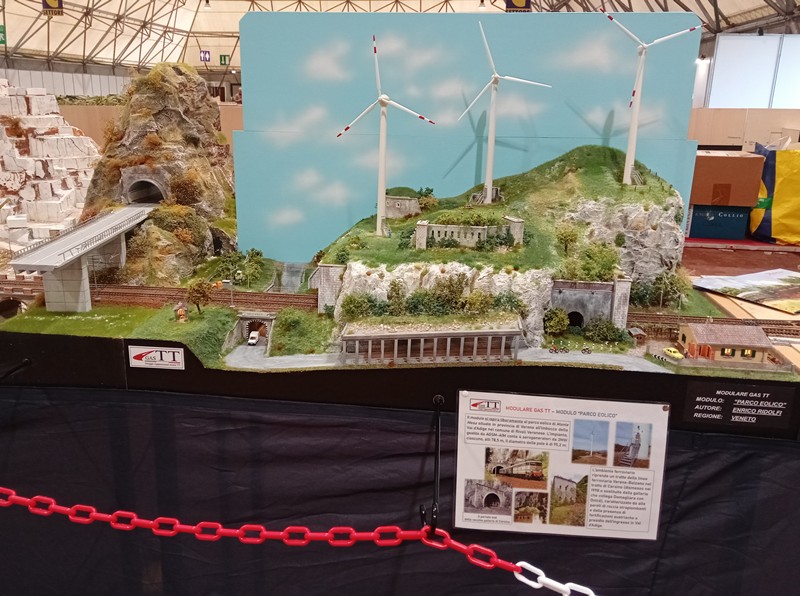

Modulo di piena linea secondo la Norma GasTT (Gruppo Appassionati Scala TT), dimensioni cm 97 per 55.
Il modulo si ispira liberamente al parco eolico di Monte Mesa, situato in provincia di Verona all'imbocco della Val d'Adige nel comune di Rivoli Veronese, mentre l'ambiente ferroviario riprende un tratto della linea ferroviaria Verona-Bolzano nella zona di Ceraino, caratterizzato da alte pareti di roccia strapiombanti e dalla presenza di fortificazioni austriache, edificate a metà del XIX secolo, a presidio dell'ingresso in Val d'Adige.

Mi è sembrato interessante far incontrare l'antico con il moderno, la ferrovia che si adatta all'ambiente circostante seguendo il corso della valle, e la cresciuta attenzione alle fonti di energia rinnovabile oggi sempre più necessarie per la tutela dell'ambiente.

Premetto che si tratta della mia prima realizzazione di un modulo in scala TT, all'inizio non avevo un progetto ben definito, mi sono lasciato guidare passo dopo passo sia dai riferimenti al vero sia dalla fantasia.

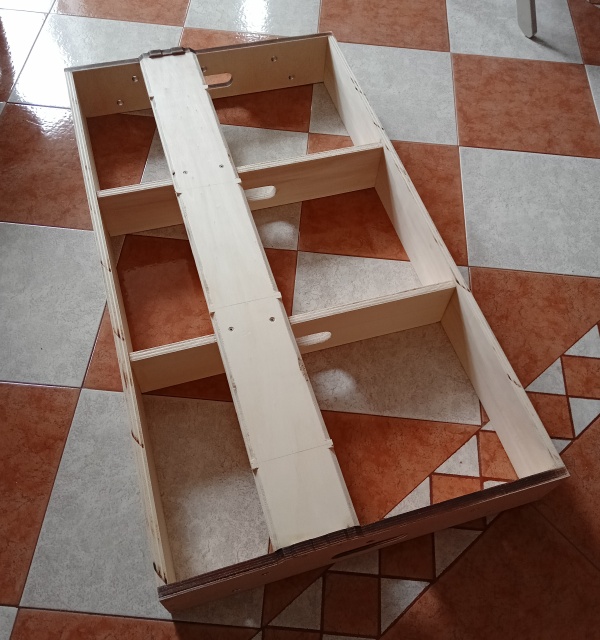

Ho iniziato impostando il telaio secondo le norme del modulare GasTT (Norma GasTT) dopo essermi procurato le testate.

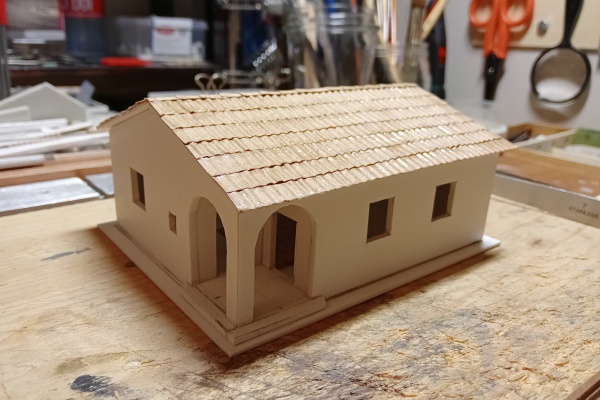

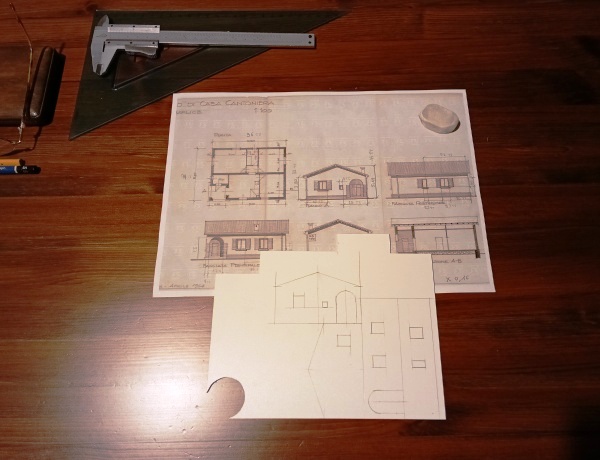

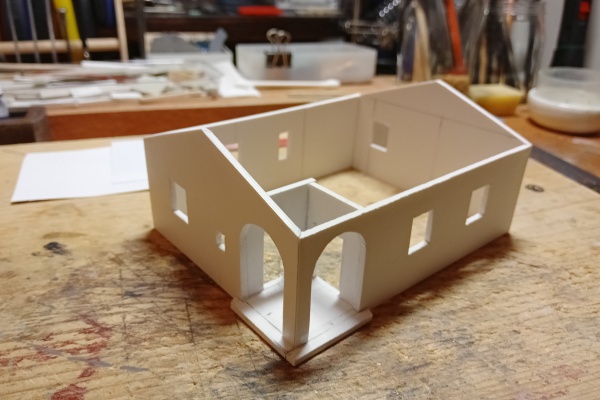

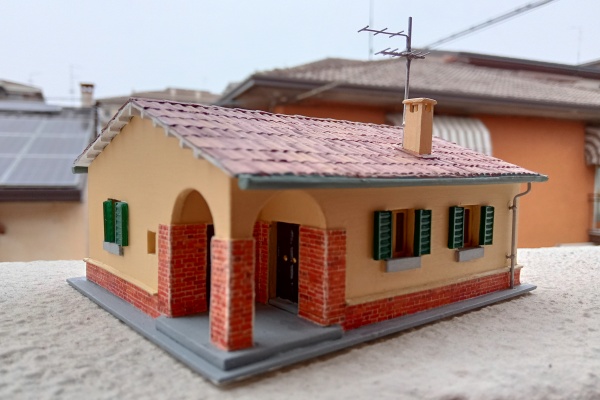

Ho realizzato un piccolo casello da collocare lungo la linea, seguendo un disegno originale trovato nel ricco archivio di "Fondazione FS", utilizzando forex, cartoncino, pezzi di fascette per elettricisti per gli scuri delle finestre.

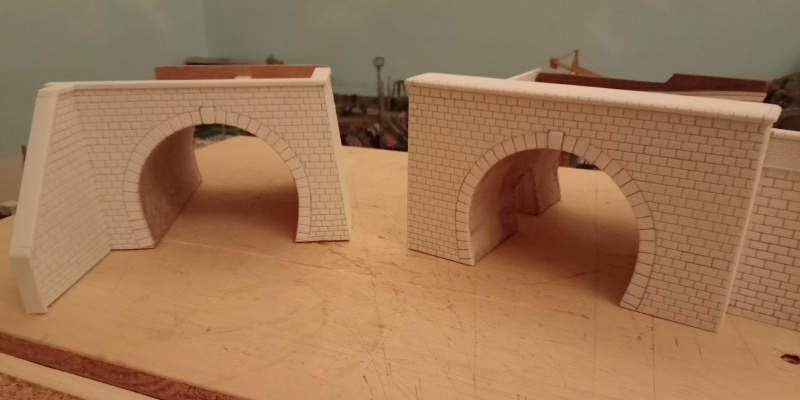

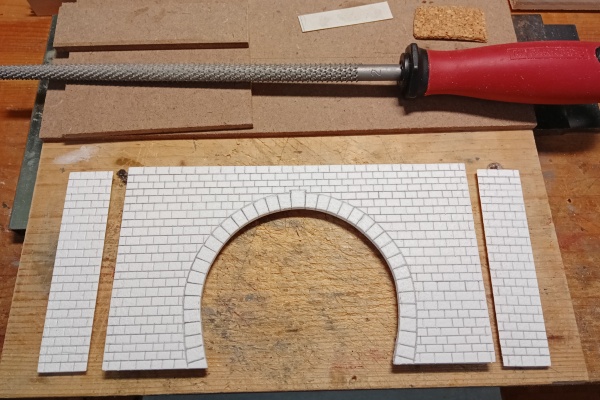

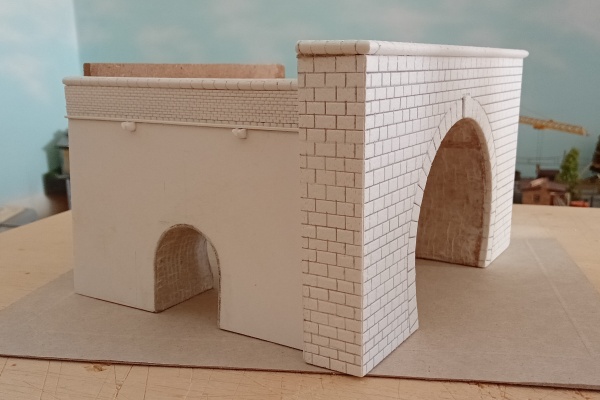

Mentre avanzava la realizzazione del telaio, ho impostato i portali della galleria, ispirandomi al portale della tratta Verona-Ceraino per il lato sud e per il lato nord mi ha guidato una libera interpretazione.

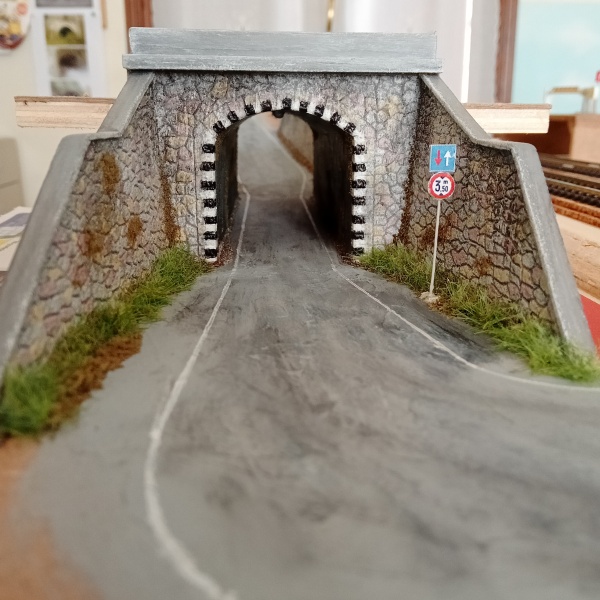

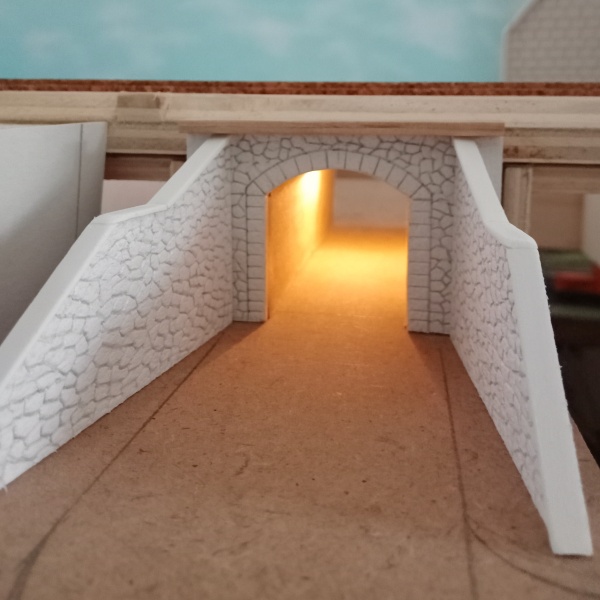

Per dare un po' di movimento al paesaggio, ho inserito un sottopasso dotato di illuminazione.

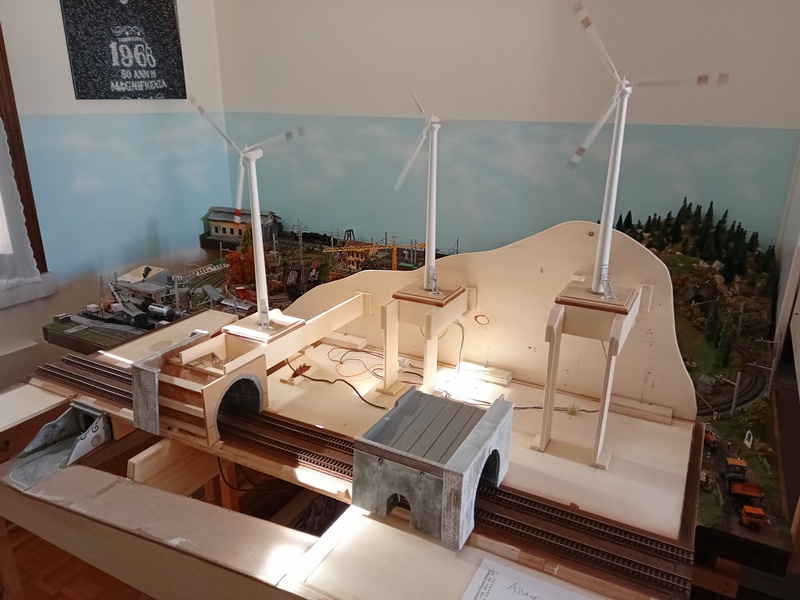

Dopo la posa di binari e adeguata sporcatura, mi sono dedicato alla sistemazione delle pale eoliche, all'inizio pensavo di metterne due, poi viste le dimensioni del modulo e i suggerimenti ricevuti ne ho posate tre.
Ho trovato un kit commerciale in scala N che ben si adattava al contesto.
Vista l'altezza delle pale, ho pensato di renderle amovibili per ridurre l'ingombro del modulo in vista del trasporto.

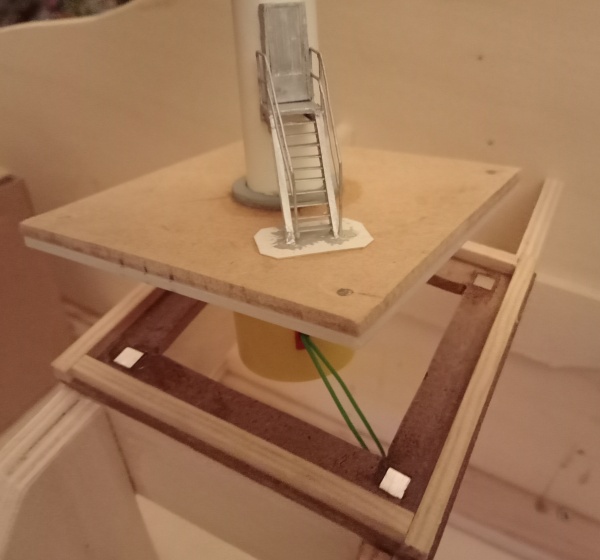

Alla base ho posto delle calamite per tenerle adeguatamente in sede.

Ogni singola base è stata poi adattata al paesaggio circostante.
Alla base della torre ho aggiunto una scaletta autocostruita e una porta di accesso come al vero.

In una prima fase ho utilizzato il motore del kit, ma il risultato non era molto realistico, pur essendo dotato di riduttore di velocità, il movimento risultava poco realistico.

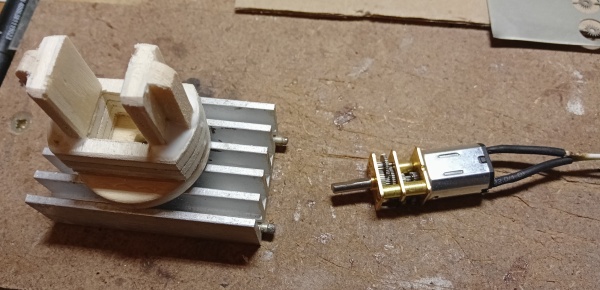

Ho adattato allora un nuovo motore con riduttore, collegato poi ad una scheda Arduino dotata di motor shield per programmare il movimento indipendente delle pale: accensione, incremento di velocità, spegnimento… rendendo il tutto molto più realistico.

A questo punto ho iniziato ad assemblare i portali, la galleria e gli elementi del paesaggio.

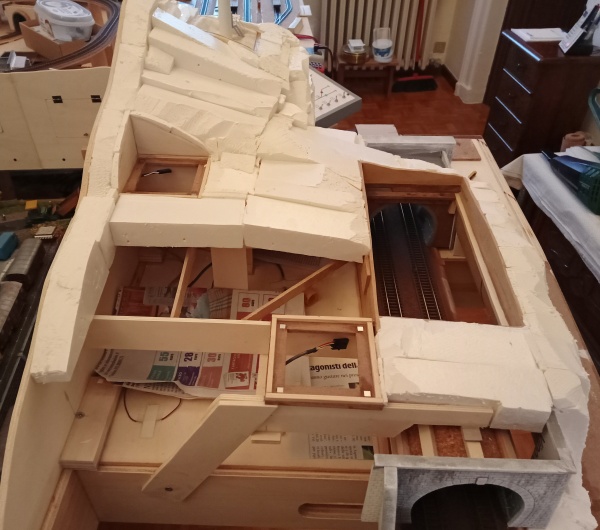

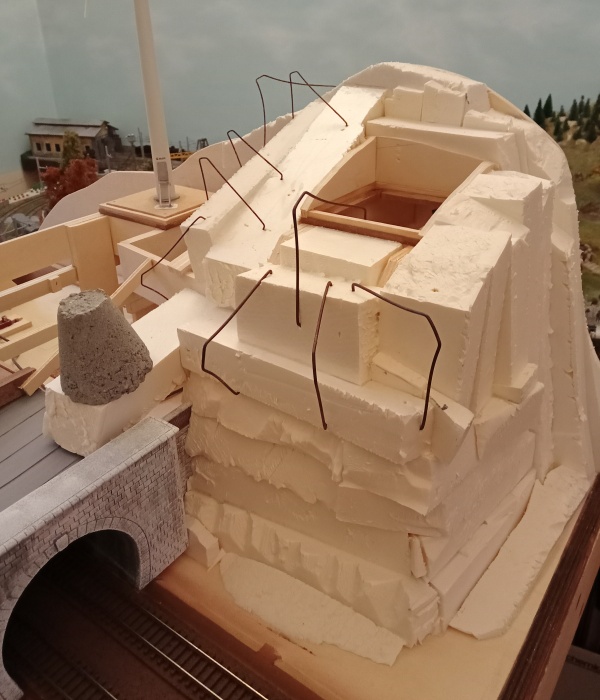

Un telaio in legno sorregge le pale, ho ricoperto tutto con strati di polistirene estruso (pannelli isolanti per edilizia) incollati e poi lavorati con cutter e saldatore a stagno, successivamente ricoperti con strati di carta da cucina imbevuta di colla vinilica diluita.

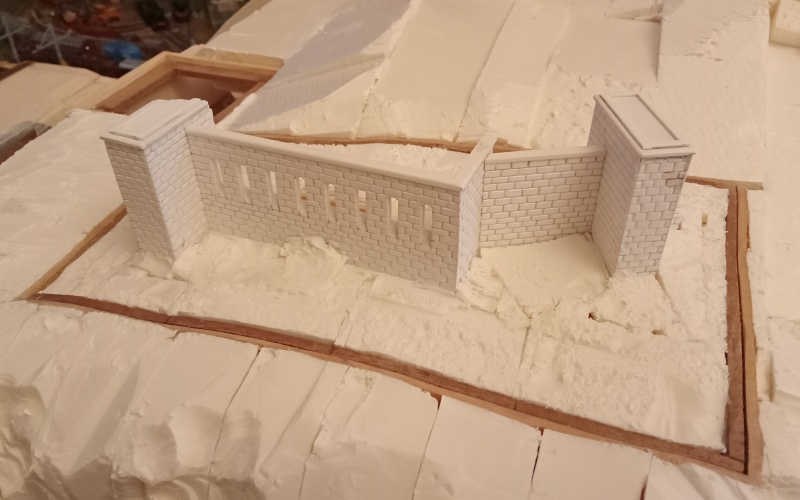

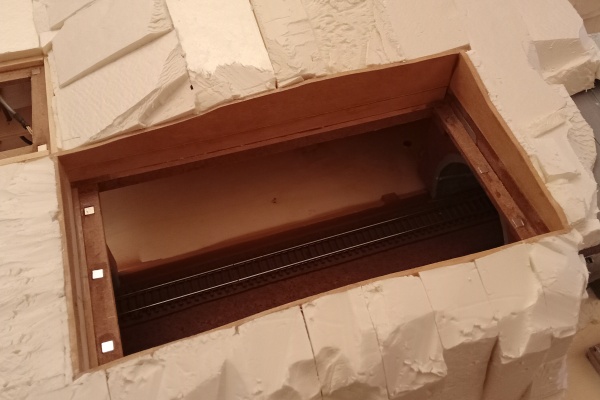

Sopra la galleria ho realizzato i resti di una fortificazione austriaca (come si trovano ancora in Val d'Adige) inserendola in una specie di botola amovibile per avere accesso all'interno della galleria, per esigenze di manutenzione (pulizia binari, svio rotabili…).

Altri elementi per completare il paesaggio:

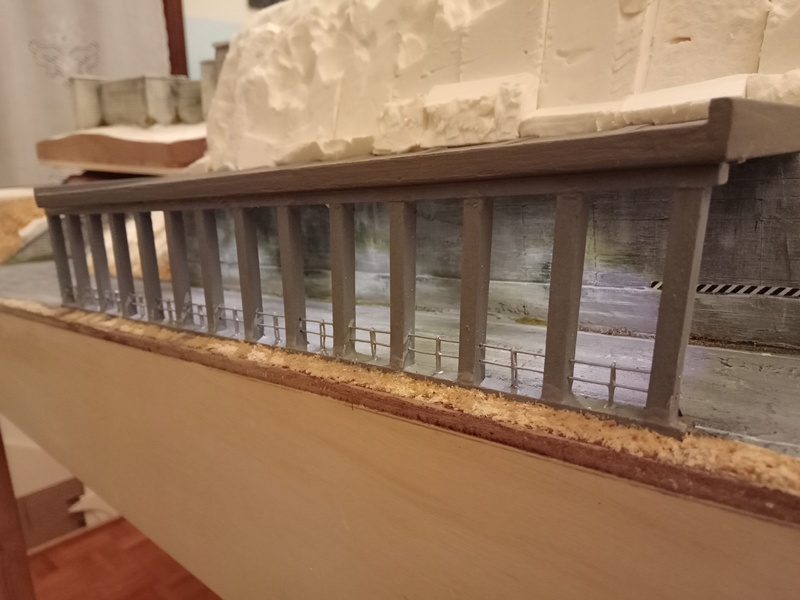

- una galleria artificiale (illuminata) a protezione della strada che conduce al sottopasso

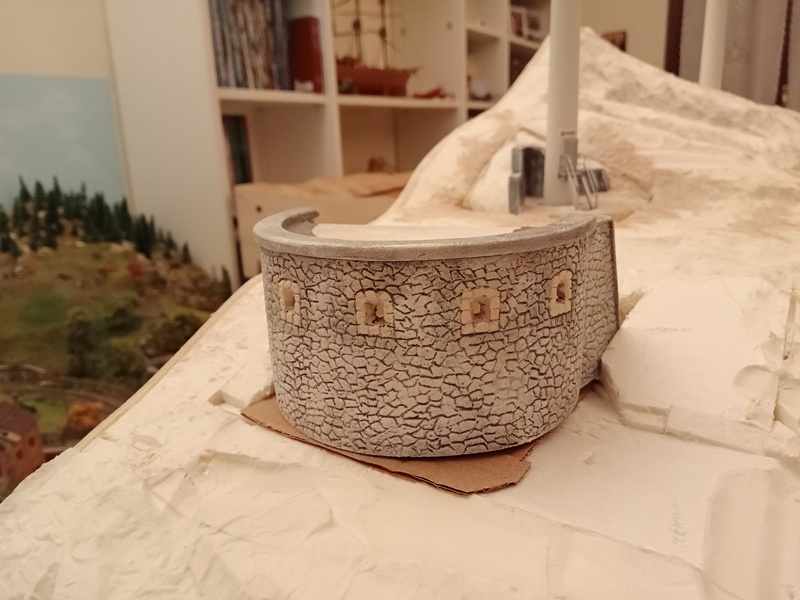

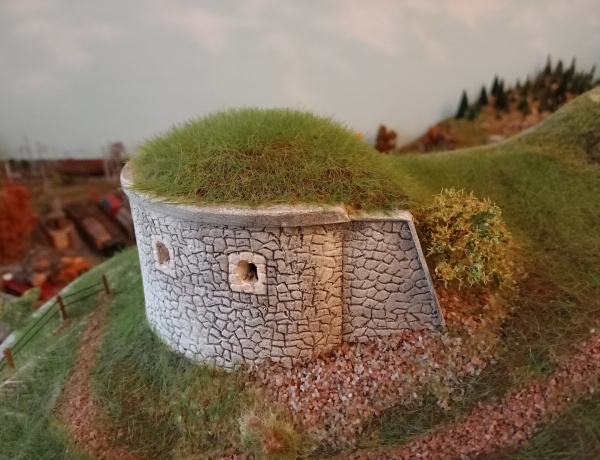

- sulla montagna una ulteriore fortificazione sempre in stile asburgico.

Dopo aver completato l'impianto di alimentazione con la scheda di piena linea, l'illuminazione e la scheda Arduino per il controllo del movimento delle pale, sono passato a completare il paesaggio.

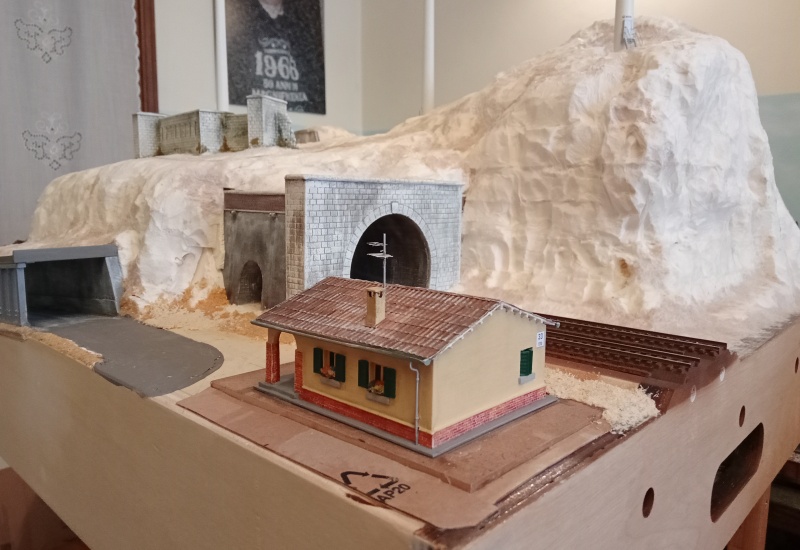

Ho posato il casello vicino al portale sud.

Nel lato nord ho collocato una piccola edicola votiva (illuminata).

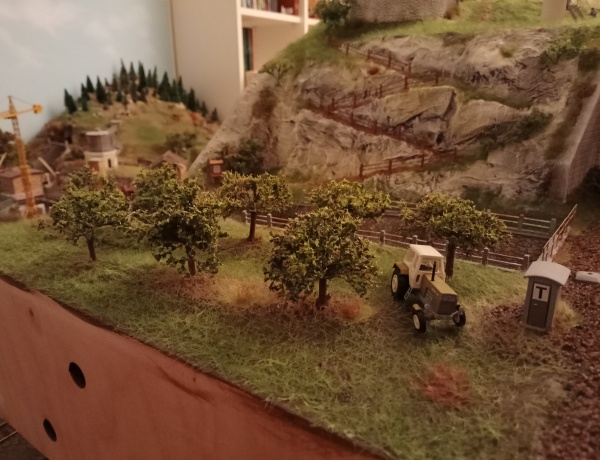

Infine ho realizzato in piccolo campo coltivato a frutteto dotato di canale di irrigazione.

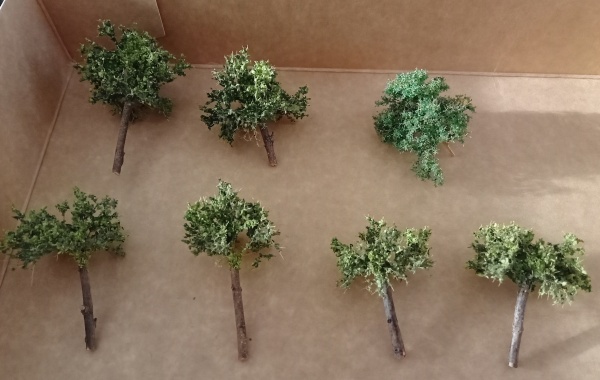

Per gli alberi ho utilizzato rametti di adeguata dimensione, insieme alla immancabile teloxis e fogliame di diverse tonalità.

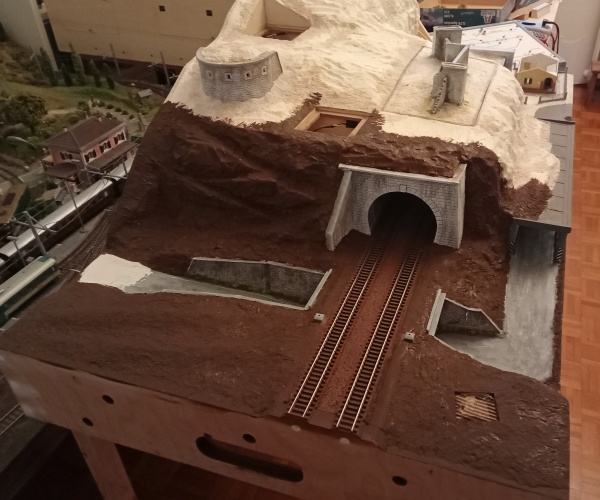

Sono passato poi alla colorazione del fondo per preparare la posa di erba e vegetazione.

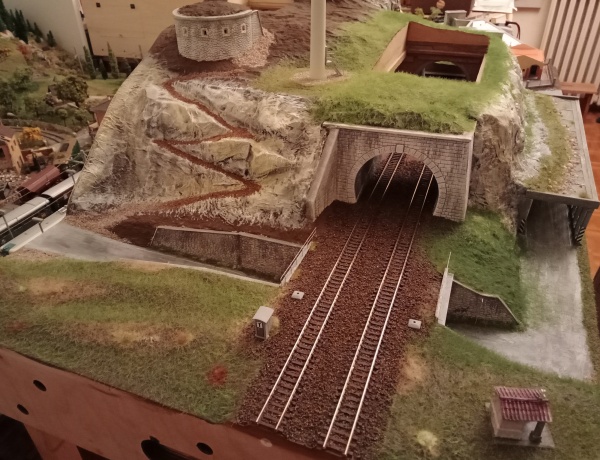

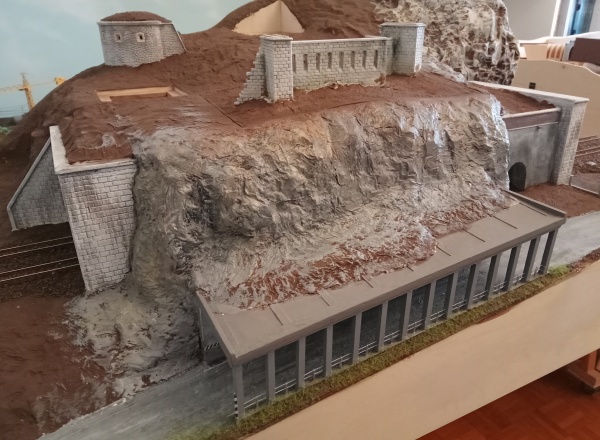

Per le parti rocciose sono servite più passate di colore di diverse tonalità.

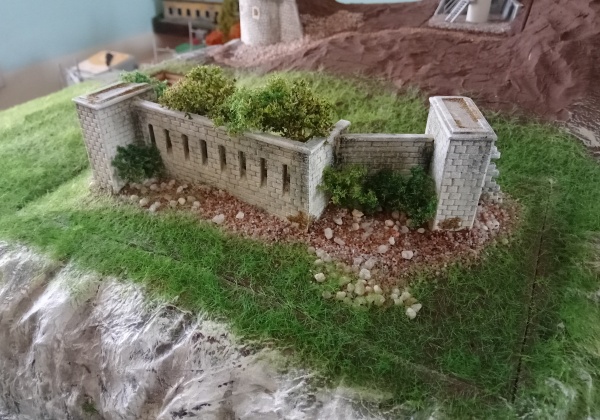

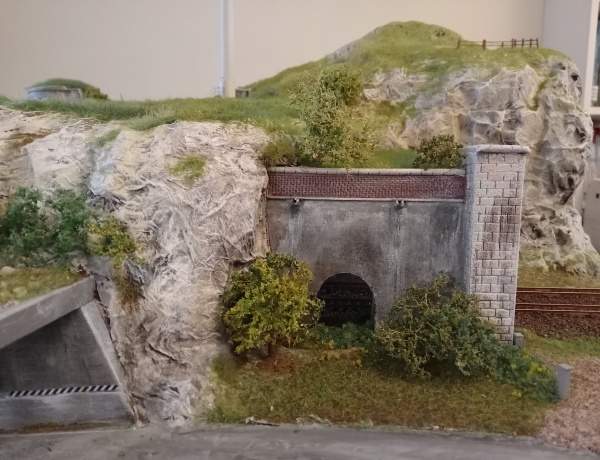

Posa dell'erba di diversi colori e dimensioni, con aggiunta di ghiaino, cespugli e alberi.

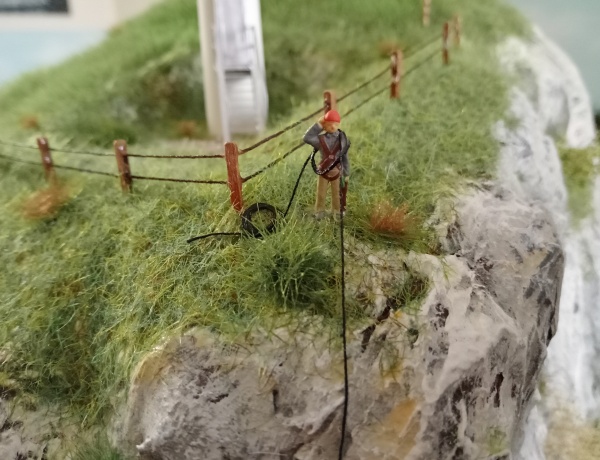

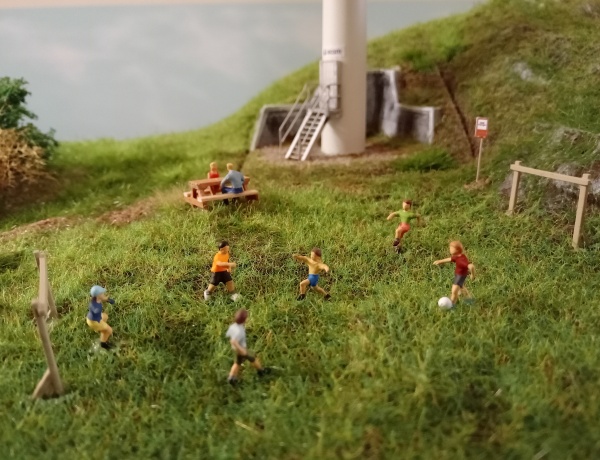

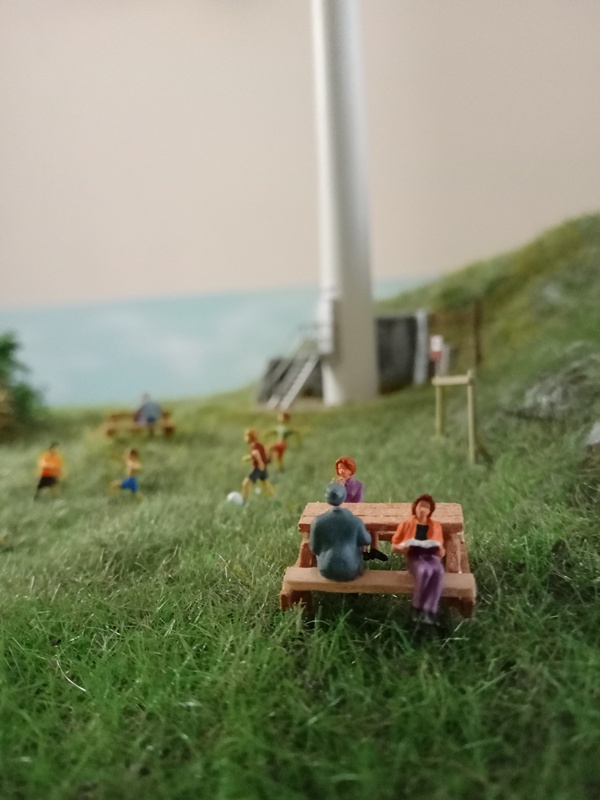

Infine, ho cercato da dare un po' di vita al modulo inserendo alcuni personaggi e creando qualche "sceneTTa" che possa essere verosimile e dare movimento al tutto.

Sono contento del lavoro fatto, arricchito da tanti suggerimenti che ho ricevuto in corso d'opera che mi hanno aiutato ad orientare il lavoro in modo adeguato, spero di poter continuare con altre realizzazioni, insieme alla bella compagnia del GasTT!

L'autore Enrico Ridolfi, è a disposizione per domande, curiosità, informazioni e chiarimenti nella DISCUSSIONE FORUM GAS TT
