Riflessioni sulle curve ambivalenti

[roy67]

La scheda tecnica, con inversione elettrica, è pronta.

Immagine:

154,23 KB


Immagine:

142,92 KB

I due deviatori a levetta, avrei potuto metterli sotto. ma poi avrei dovuto creare un guazzabuglio di fili, imponendo alti spessori per montare la scheda sotto al modulo.

Così facendo i pin sono saldati direttamente e la lamierina di alluminio funge da rinforzo.

A chi la devo spedire?
Chi farà il modulo tecnico?

[Edimau]

Scusate, probabilmente sto prendendo una cantonata,ma... Siamo sicuri che abbiamo bisogno di invertire la polarità dei binari???

Mi spiego.

Se usiamo la curva come intena, i moduli standard saranno posizionati con il binario verso l'interno.

Se usiamo la curva come esterna, i moduli saranno montati in maniera opposta. pertanto la polarità, credo rimanga sempre la stessa!!!

Ovvero ila rotaia positiva del modulo, si attacchera sempre con la rotaia positiva dellla curva....almeno credo!!!


Maurizio

[roy67]

Scusate, probabilmente sto prendendo una cantonata,ma... Siamo sicuri che abbiamo bisogno di invertire la polarità dei binari???

Mi spiego.

Se usiamo la curva come intena, i moduli standard saranno posizionati con il binario verso l'interno.

Se usiamo la curva come esterna, i moduli saranno montati in maniera opposta. pertanto la polarità, credo rimanga sempre la stessa!!!

Ovvero ila rotaia positiva del modulo, si attacchera sempre con la rotaia positiva dellla curva....almeno credo!!!


Maurizio

No. Credi male..

L'alimentazione delle rotaie arriva dal PCB, le rotaie, fisicamente, non si toccano.
Quindi, girando il modulo, l'alimentazione risulterà invertita rispetto alla condotta di alimentazione del modulare.

[Edimau]

Scusate, probabilmente sto prendendo una cantonata,ma... Siamo sicuri che abbiamo bisogno di invertire la polarità dei binari???

Mi spiego.

Se usiamo la curva come intena, i moduli standard saranno posizionati con il binario verso l'interno.

Se usiamo la curva come esterna, i moduli saranno montati in maniera opposta. pertanto la polarità, credo rimanga sempre la stessa!!!

Ovvero ila rotaia positiva del modulo, si attacchera sempre con la rotaia positiva dellla curva....almeno credo!!!


Maurizio

No. Credi male..

L'alimentazione delle rotaie arriva dal PCB, le rotaie, fisicamente, non si toccano.
Quindi, girando il modulo, l'alimentazione risulterà invertita rispetto alla condotta di alimentazione del modulare.

Roberto è vero, giri il modulo curva, ma nello stesso tempo hai i moduli standard girati all'opposto.

Maurizio

[saverD445]

Maurizio...
Girando il modulo curvo a quel punto hai tutte le polarità invertite ...

[Edimau]

Maurizio...
Girando il modulo curvo a quel punto hai tutte le polarità invertite ...

Valerio. il punto è proprio qui!!! Non giri solo il modulo curvo, ma devi girare i moduli standard contigui!!!
Altrimenti hai il lato osservatore che passa da una parte allall'altra!!


Maurizio


P.s.

Se nel modulo standard abbiamo il negativo slla rotaia lato spttatore, nel lato curvo anche la rotaia lato spetatore avrà il negativo.

Nel caso giri la curva per farla da interna ad esterna il negativo verrà verso lo spettatore, ma anche il modulo standard subirà una rotazione di 180° per portare la rotaia col negativo dal lato spettatore, altrimenti vedremo i moduli al rovescio!!

[saverD445]

Per cortesia, mi spieghi il tuo concetto di "moduli standard"

Per me i moduli stanno sempre nella stessa posizione, è il modulo curvo "tecnico" che deve permettere ai moduli la posizione.

Maurizio, io credo che tu sita facendo un po di confusione, i moduli non li puoi invertire di 180°

[Edimau]

Per cortesia, mi spieghi il tuo concetto di "moduli standard"

Per me i moduli stanno sempre nella stessa posizione, è il modulo curvo "tecnico" che deve permettere ai moduli la posizione.

Maurizio, io credo che tu sita facendo un po di confusione, i moduli non li puoi invertire di 180°

Yes!!! Mo ho scoperto l'arcano!!
Guardavo il disegno che avevo fatto e non consideravo che la curva ha il binario al centro!!! Pertanto è vero cambia polarità!!

Maurizi

P.S.

Mi ci vuole un po, ma pian pianino ci arrivo!!!!!

[roy67]

Non solo cambia la polarità, ma anche la fase (interno/esterno)
Infatti, se installiamo il modulo come curva esterna, avremo il binario pari, all'esterno:


Immagine:

170,13 KB

Ma se installiamo il modulo con curva interna, avremo il binario pari all'interno:

Immagine:

185,39 KB

Quindi, non deve invertire solo la polarità ma anche la condotta dell'alimentazione binario pari/dispari.

[adobel55]

"Non solo cambia la polarità, ma anche la fase (interno/esterno)"

Chiaro Maurizio stu fatto !!

Ciao.
Adolfo

[roy67]

Ecco lo schema definitivo del PCB "tecnico":

Immagine:

170,72 KB

[Edimau]

"Non solo cambia la polarità, ma anche la fase (interno/esterno)"

Chiaro Maurizio stu fatto !!

Ciao.
Adolfo

Adolfo, ma se piji na cantonata..quanto ti ci vuole per accorgertene??

Scherzi a parte, mi ero fossilizzato su un certo tipo di schema che era giusto per il mio ragionamento. Poi aaprendo un altro tracciato di Scarm..sono arrivato alla conclusione di Roberto, proprio colorando i binari.
Come detto, mi ci vuole un po,ma...ci arrivo!!!

Maurizio

[Andrea]

Ecco lo schema definitivo del PCB "tecnico":

Visto così, mi pare persin semplice.
Ue' mi raccomando... niente fili rosa.

[roy67]

Ecco lo schema definitivo del PCB "tecnico":

Visto così, mi pare persin semplice.
Ue' mi raccomando... niente fili rosa.

No!!!!!!
Niente fili rosa!!!! Al massimo arancio.

[cybergianni]

La scheda tecnica, con inversione elettrica, è pronta.

Immagine:

154,23 KB


Immagine:

142,92 KB

I due deviatori a levetta, avrei potuto metterli sotto. ma poi avrei dovuto creare un guazzabuglio di fili, imponendo alti spessori per montare la scheda sotto al modulo.

Così facendo i pin sono saldati direttamente e la lamierina di alluminio funge da rinforzo.

A chi la devo spedire?
Chi farà il modulo tecnico?

ho provato sabato a realizzare il modulo ma la fresatrice scalcia come un mulo. in questi giorni sono in trasferta ma tra lunedì e martedì 25/26 realizzerò i due kit per modulo ambivalente come da progetto. rimango in attesa istruzioni..

[liftman]

La scheda tecnica, con inversione elettrica, è pronta.

Immagine:

154,23 KB

Fermi tutti!!!!!! noto un <font color="pink">filo rosa</font id="pink"> nel circuito!

[Riccardo]

La scheda tecnica, con inversione elettrica, è pronta.

Immagine:

154,23 KB


Immagine:

142,92 KB

I due deviatori a levetta, avrei potuto metterli sotto. ma poi avrei dovuto creare un guazzabuglio di fili, imponendo alti spessori per montare la scheda sotto al modulo.

Così facendo i pin sono saldati direttamente e la lamierina di alluminio funge da rinforzo.

A chi la devo spedire?
Chi farà il modulo tecnico?

ho provato sabato a realizzare il modulo ma la fresatrice scalcia come un mulo. in questi giorni sono in trasferta ma tra lunedì e martedì 25/26 realizzerò i due kit per modulo ambivalente come da progetto. rimango in attesa istruzioni..

Quindi abbiamo scheda e pannelli, ......
..... casa manca ???

[cybergianni]

La scheda tecnica, con inversione elettrica, è pronta.

Immagine:

154,23 KB


Immagine:

142,92 KB

I due deviatori a levetta, avrei potuto metterli sotto. ma poi avrei dovuto creare un guazzabuglio di fili, imponendo alti spessori per montare la scheda sotto al modulo.

Così facendo i pin sono saldati direttamente e la lamierina di alluminio funge da rinforzo.

A chi la devo spedire?
Chi farà il modulo tecnico?

ho provato sabato a realizzare il modulo ma la fresatrice scalcia come un mulo. in questi giorni sono in trasferta ma tra lunedì e martedì 25/26 realizzerò i due kit per modulo ambivalente come da progetto. rimango in attesa istruzioni..

Quindi abbiamo scheda e pannelli, ......
..... casa manca ???

oggi rivedo i disegni e faccio la prova stampando in scala 1:1 le testate su carta per assicurarmi che combacino, quindi faccio i file .prg per la fresa
domani sono in ditta ad aggiustare le fresa e taglio i pezzi per il modulo.

ci vorrebbe un volontario disposto a fare l'armamento e decorare con una scenery carina.
di fatto ho una stazione di Lanzo Torinese a cui mancano tetto infissi e decorazioni
diciamo che potrei tagliarli e fornirli assieme alla stazione in questa settimana.
se vogliamo rimanere sul molto piccolo ho il casello della ceva-ormea già tutto disegnato (é quello che si vede nel mio post precedente)
il modulo si monta in meno di cinque minuti con cacciavite e un po' di colla.




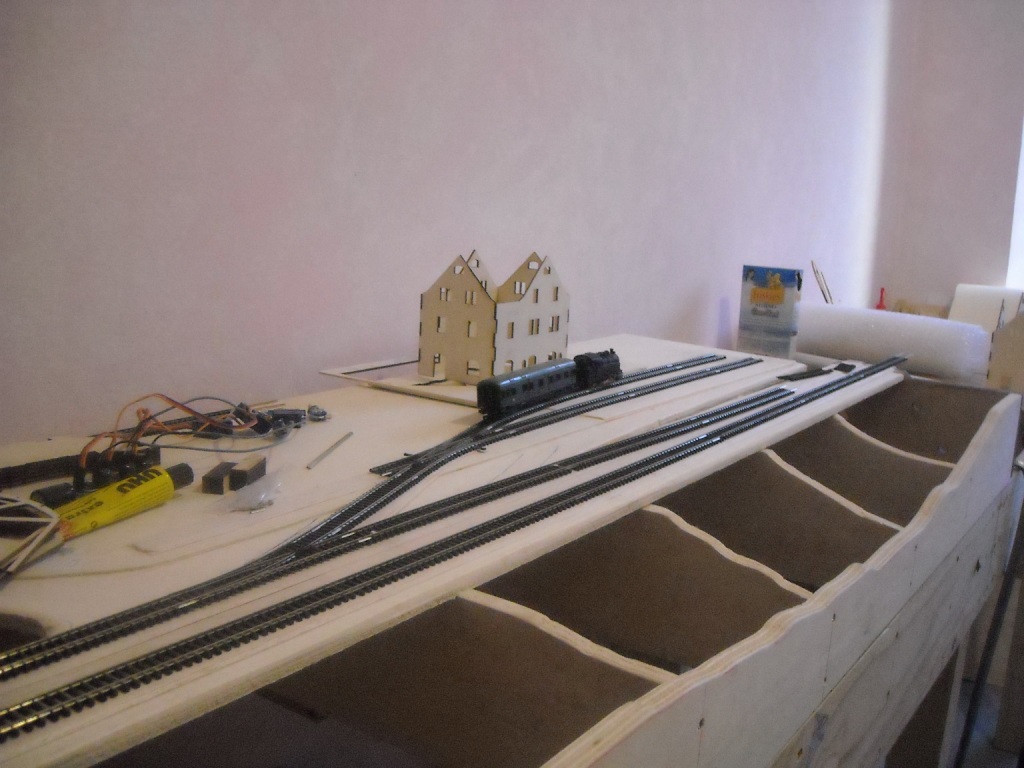

Immagine:

220,01 KB
questa è la stazione, il casello è in h0 ma ci metto pochino a scalare il disegno e dare tutto in pasto al laser.
Oggi sono in laboratorio a levigare la aln668 ma ogni tanto do un'occhiata per vedere le vostre proposte. per altri edifici se avete i disegni in dxf ci metto minuti a tagliarli. un'altra stazione che ho fato recentemente è questa, è in h0 ma scalarla in TT e tagliarla è questione di minuti:

Immagine:

330,21 KB

Immagine:

394,84 KB

Immagine:

105,31 KB

signori.. è ora di pappa, ci aggiorniamo in serata. [:o)][:o)][:o)]

[roy67]

Fermi tutti!!!!!! noto un <font color="pink">filo rosa</font id="pink"> nel circuito!

E' rosa/marrone. L'ho messo per rispecchiare gli schemi standard di Edgardo sui colori, ma ha una riga marrone... Per non essere totalmente rosa....

[liftman]

E' rosa/marrone. L'ho messo per rispecchiare gli schemi standard di Edgardo sui colori, ma ha una riga marrone... Per non essere totalmente rosa....

fiuuuuuuuu! [:o)]

[cybergianni]

tanto per semplificare le cose mi sono seduto sugli occhiali e sono messo come mister magoo. ho fatto alcune foto del moduoolo ambivalente.. la fresa ha dei seri problemi e domani devo fare il report che la condannerà all'estinzione entro fine anno. questo è quello che sono riuscito a fare oggi..

Immagine:

134,39 KB

Immagine:

103,94 KB

Immagine:

106,43 KB

Immagine:

94,57 KB

ho fatto anche qualche errore in fase di progetto, per cui una aggiustatina la dovrò fare. il modulo combina bane in entrambe le direzioni con le testatte dei moduli, mancano i due pezzi di tamponamento. come edifici penso potrebbe andare bene il casello. se avete altre idee fatemelo sapere.
ciao
gianni

[Riccardo]

fantastico Gianni, mi sembra un'ottimo lavoro.
Questa è la prima curva bivalente modulare Scala TT

[MrPatato76]

Molto ben fatto...Ottimo lavoro!!!!

[roy67]

Benissimo Gianni.

Come scenario io proporrei qualcosa che seminasconda le curve antiesteticamente ed irrealisticamente strette. Un bosco di pioppi, ad esempio.

[Edimau]

fantastico Gianni, mi sembra un'ottimo lavoro.
Questa è la prima curva bivalente modulare Scala TT

E allora la aggiungiamo ai moduli in "Lavorazione" ???

Maurizio
